| Tipo de producto | Campana extractora |
| Marca | Electrolux |
| Modelo | LFG615X |
| Uso | Extractora o filtrante (recirculación) |
| Dimensiones (L x P x A) | 60 x 50 x 15 cm (estimación) |
| Peso | 8 kg (estimación) |
| Alimentación eléctrica | 220-240 V, 50 Hz |
| Potencia del motor | 150 W (estimación) |
| Iluminación | Proyector halógeno, 2 x 20 W (estimación) |
| Número de velocidades del motor | 4 velocidades, incluida una velocidad boost temporizada (5 minutos) |
| Control | Botones pulsadores (P1, P2, P3, P4) |
| Temporizador | Sí, 5 minutos |
| Filtro de grasa | Metálico, lavable en lavavajillas, limpieza cada 2 meses |
| Filtro de carbón | Activo, no lavable, reemplazo cada 4 meses |
| Alarma de saturación de filtros | Sí, muestra 'F' para filtro de grasa (40h) y 'C' para carbón (160h) |
| Nivel sonoro | 65 dB (estimación) |
| Caudal de aire máximo | 600 m³/h (estimación) |
| Tipo de instalación | De pared |
| Distancia mínima a la superficie de cocción | 65 cm |
| Clase de aislamiento | Clase II (doble aislamiento, no necesita toma de tierra) o clase I según modelo |
| Reinicio de alarma | Presione simultáneamente P1 y P4 durante 2 segundos |
Preguntas frecuentes - LFG615X ELECTROLUX
Preguntas de los usuarios sobre LFG615X ELECTROLUX
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cocina en formato PDF gratis! Encuentra tus instrucciones LFG615X - ELECTROLUX y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. LFG615X de la marca ELECTROLUX.

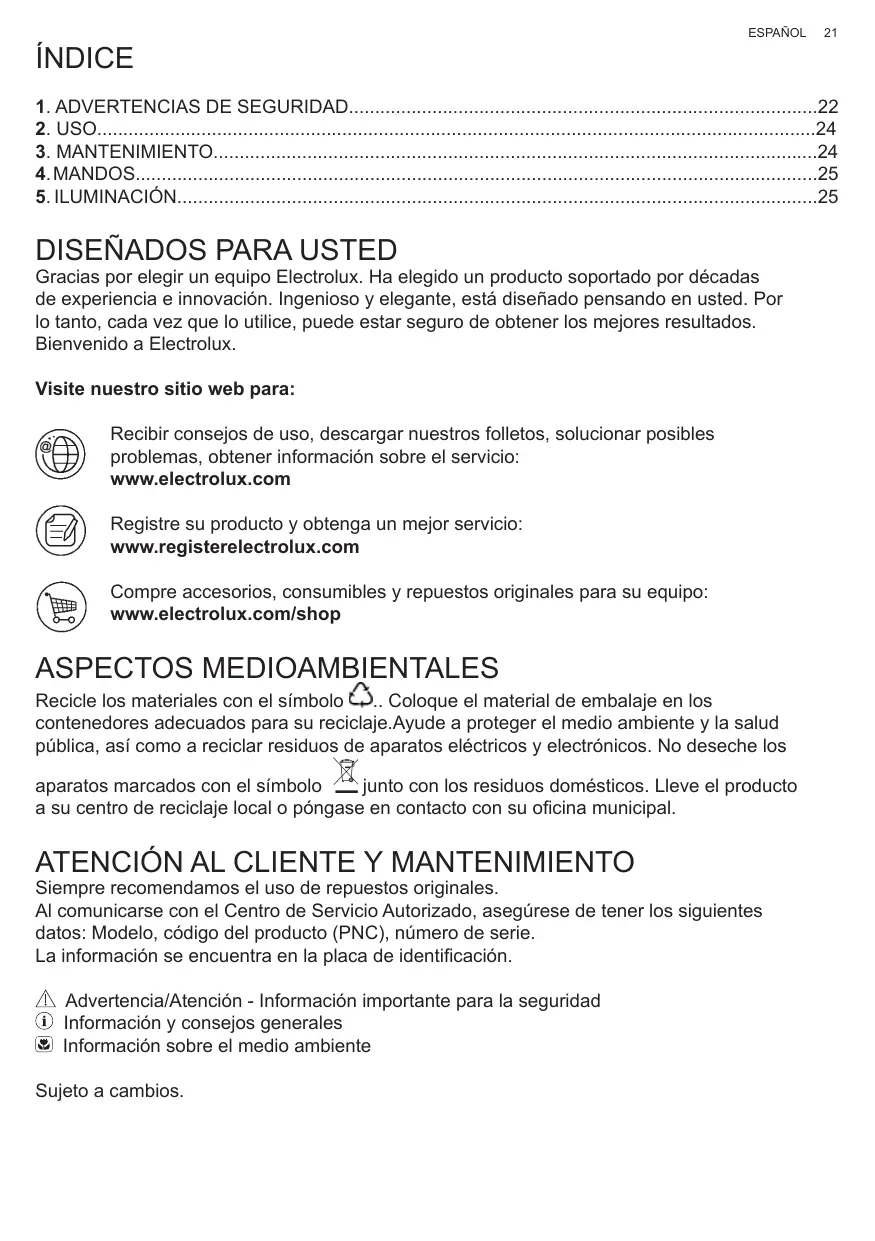

MANUAL DE USUARIO LFG615X ELECTROLUX
1.ADVERTENCIAS DE SEGURIDAD 22
2.USO 24
3. MANTENIMIENTO 24
4. MANDOS 25
5.ILUMINACION 25
DISEÑADOS PARA USTED
Gracias por elegir un equipo Electrolux. Ha=elegido un producto soportado por décadas de experiencia e innovacion. Ingenioso y Elegant, está diseñado pensando en usted. Por lo tanto, cada vez que lo usa, pueda estar seguro de Obtener los最好的 resultados. Bienvenido a Electrolux.
Visite{nuestro sitio web para:
Recibir consejos de uso, descargar nuestros folletos, SOLUTIONAR posibles problemas, Obtener informacion sobre el service: www.electrolux.com
Registre su producto y Obtenga un mejor servicios: www.registerelectrolux.com
Compre accesorios, consumibles y repuestos originales para su equipo: www.electrolux.com/shop
ASPECTOS MEDIOAMBIENTALES
Recycle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salute Pública, como a reciclar residuos de aparatos electricos y electrónicos. No deseche los
aparatos marcados con el símbolo junto con los residuos domesticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
Siempre recomendamos el uso de repuestos originales.
Al comunicarse con el Centro de Servicio Autorizo, asegúrese de tener los siguientes datos: Modelo, número del producto (PNC), número de série.
La información se incluye en la plac de identificacion.
Advertencia/Atencion - Informacion importante para la seguidad
Información y consejos generales
Información sobre el medio ambiente
Sujeto a cambios.
1. ADVERTENCIAS DE SEGURIDAD
La distancia minima entre la superficie de apoyo de las ollas en la plac de coccción y la parte inferior de la campana debe ser 65~cm , salvo en caso de especificarse lo contrario en las instrucciones de instalacion. Si las instrucciones de instalacion de la plac de cocccion indican una distancia mayor, esta tiene que tomarse en consideracion.
El aire viciado no debe ser absorbido por un tubo o conducjo que sirva al mesmo tiempo para la absorcción del homo descargado por otros aparatos que no funciona con energia electrica (instalaciones de calefaction central, radiadores, calentadores, etc...).
La descarga del aire viciado debe hacerse según las prescripiones de las autoridades competentes. Además el aire de descarga no tiene que ser eliminado a工程技术 de una cavidad de la pared a menos que dicha cavidad está destinada a tal fin.
Proveer una adequueda aireación del local si la campana se usa simultáneamente conthers aparatos que no funciona con energia electrica (estufas a gas, carbón, queroseno, etc...). En tal caso la campana extractor, al evacuar el aire,ouldra create una presión negativa en la habitación. La presión negativa del local no debe superar los 0,04 mbar, para evaporar la reabsorcción de los gases de la fuente de calor. Por lo tanto es requisite proveer el local de tomas de aire que aseguren un flujo constante de aire puro.
Controlar la plac de caracteristicas sociales situada bajo del aparato; si en laquia se encuesta el símbolo (凹) proceder de lasuma de forma: Este aparato presenta caracteristicas de construccion tales que lo incluyen en la classe de aislamento Il y por lo tanto no deben tener la descarga a tierra.
Controlar la plac de caracteristicas Tecnicas situada bajo del aparato; si en laquia NO se encuentra el symbolo ( l ) proceder de lasuma forma: ATENCLON: este aparato debe contar conuna descarga atierra. En la operacion de connexion electrica asegurar que la toma de corrienteonga un contacto de tierra.
En la operación de connexion electrónica verificar que los values de tension correspondan con los indicados en la plac colocada en el interior del aparato. Si=vuestro aparato no está provisto de cable flexible no separable y de enchufe u other dispositivo, que asegure la desconcección omnipolar de la instalación electrónica con una distancia de aperture de los contactos que permitte la desconexión completa en las conditiones de la categoría
de sobretension III, dicha dispositivos de separación de la red deben ser incluidos en la fija en la fuente de alimentación en conformidad con las normas de instalación. Si su aparato está provisto de cable de alimentación y enchufe, deben ser dispuesto deforma que el enchufe quede accesible.
Antes de proceder a cualquier operation de limpieza o de mantenimiento esnecessary desconectar el aparato.
Si el cable de alimentación está dañado, debe ser sustituido por el mismo fabricante o por el service de asistencia技术水平ica, o de todos modos por una persona que posea una calidad similar, de modo depreventirequalquier tipo de riesgo.
Advertencia: Si no se instalan los tornillos o dispositivos de fijación de acuerdo con estas instrucciones puede resultar en ríesgos electricos.
La instalación se debe realizar siguiendo estas instrucciones y por personal professionnelmente calificado.
Evitar el uso de materiales o sustancias inflamables cerca del aparato.
Prohibido flamblear directamente bajo la campana.
En el caso de freir tenersuma atencion al peligro de incendio que constituyen el aceite y las grasas. Particularmente peligroso por su inflamubildades es el aceite ya uso. No uso parrillas electricas descubiertas.
Paraatar un possible riesgo de incendio, atenerse a las instrucciones indicadas respecto a la limpieza de los filtros antigrasa y a la eliminacion de eventuales depositos de grasa sobre el aparato.
La campana puede ser utilizado por los niños menosores de 8 años deidad y las personas con capacities físicas, sensoriales o mentales reducidas, o bien con poca experiencia o conocimiento necessarios, siempre bajo la supervisión o después de la misma han sido instruidos por un responsable su seguridad relacionada con el uso seguro de los equipos y la comprensión de los peligros inherentes a ella. Los niños no debenninger con el aparato. La limpieza y el mantenimiento destinado a ser realizada por el usuario no deben ser技术水平s a cabo por los niños sin supervision.
Atencion: Hay partes accesibles que pueda calentarse al utilizescarse con equipos de cocccion.
Esta campana está destinada a la instalación en cocinas para uso domés-tico, dispositivos de coccción y equipos de cocina similares.
2. USO
¿FILTRANTE O ASPIRADORA? La campana puede instalarse en version aspiradora o filtrante. Decida desde el principio el tipo de instalacion).Para mejor las prestaciones, aconsejamos instalar la campana en la version aspiradora (si es possible).
Version aspiradora
La campana depura el aire y lo expulsa hacía fuera a工程技术 de un conductor de extracción.
Version filtrante
La campana depura el aire y vuelve a introducir el aire limpio en la habitacion.
3. MANTENIMIENTO
Un cuidadoso mantenimiento garantiza un buena funciona-namiento y un buena rendimiento en el tiempo.
La eliminación de los eventuales depósitos de grasa en el aparato debe ser efectuada periodically en base a la Frequencia de uso (al menos cada 2征求意见. Evitar el empleo de productos abrasivos o corrosivos. Para la limpieza externa de los aparatos pintados, servirse de un paño humedecido con agua tibiay detergente neutro; para la de los aparatos de acero, cobre o latón se aconteja el uso de productos espécíficos, suguiendo las instrucciones indicadas en los mismos.
Para la limpieza interna del aparato,
usar un paño o pincel embarido en
alcohol etilico de quemar.
Limpie los filtros antigrasa por lo menos cada 2clerosis para evaporar los riesgos de incendio, en relacion con su uso.
Lave con detergente neutro a mano o en una lavavajillas. En caso de lavado en lavavajillas, la eventual decoloracion de los filtros no afectara de ningún modo su funcionaimiento.

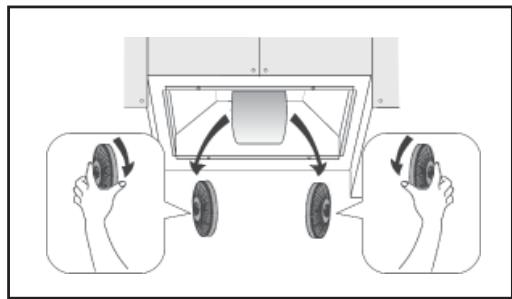

El filtro activo de carbón no se pueda limpar ni renovar y Tiene que ser reemplazado aproximamente cada 4 heures de uso o con mas Frequencia si se lo usa de una forma muy intensa.
4. MANDOS
Conmutador A: LUZ: posicón 0: luz apagada;
posicion 1: luz encendida
Conmutador B: VELOCIDAD DEL MOTOR:
hace possible elegir la velocidad del trabajo del motor; posicion 0: motor apagado
C: El motor encendido
Modelos LFG517X, LFG615X, LFG615W:
Botón P1: commutador Enciende / Apaga la primera velocidad del motor
Botón P2 (Modelos LFG615X, LFG615W): cambia la velocidad del motor (1-2-3-P-1-2-3-P....). Con la cuarta velocidad la letra “P” en la pantalla se ilumina (Accelerador). La cuarta velocidad sigue activa durante 5关键时刻, bajo a la tercera.
Botón P2 ( Modelo LFG517X): Cambia la velocidad del motor (1-2-3-4-1-2-3-4....).
Botón P3: Temporizador. Activ y desactiva el temporizador (5 Minutes). Si el temporizador esta activo, el numero de la velocidad parpadea.
Botón P4: Luces. Enciende / apaga las luces
Botón P1 + P4: Reajustador del Alarma del Filtro. Si en la pantalla parpadea la letra “F”, hay que cambiar los filtros de grasa (40 horas de trabajo). Si en la pantalla parpadea la letra “C”, hay que cambiar los filtros de carbón (160 horas de trabajo) y limpiar los filtros de grasa
Si la capucha no es un modelo filtrante y noiene filtros de carbón, hay que limpiear los filtros de grasa tanto si aparece la letra “F”, como la letra “C”. El alarma del filtro estavisible, cuando el motor esta apagado, durante aproximamente 30segundos. Para RE- AJUSTAR el contador de las horas, hay quemantener presionados en el mesmo tiempo los
botones P1 y P4 durante 2segundos cuando se visualiza el alarma.
5. ILUMINACION
Si el faro esta danado, pueda ser reemplazado solo por el fabricante, su servicios o por una persona de提供优质as similares, para evaporar delicgo.
