Tipo di prodotto	Cappa aspirante
Marca	Electrolux
Modello	LFG615X
Utilizzo	Aspirante o filtrante (ricircolo)
Dimensioni (L x P x A)	60 x 50 x 15 cm (stima)
Peso	8 kg (stima)
Alimentazione elettrica	220-240 V, 50 Hz
Potenza motore	150 W (stima)
Illuminazione	Proiettore alogeno, 2 x 20 W (stima)
Numero di velocità motore	4 velocità di cui una velocità boost temporizzata (5 minuti)
Comando	Pulsanti a pressione (P1, P2, P3, P4)
Timer	Sì, 5 minuti
Filtro antigrasso	Metallico, lavabile in lavastoviglie, pulizia ogni 2 mesi
Filtro al carbone	Attivo, non lavabile, sostituzione ogni 4 mesi
Allarme saturazione filtri	Sì, mostra «F» per filtro antigrasso (40h) e «C» per carbone (160h)
Livello sonoro	65 dB (stima)
Portata d'aria max	600 m³/h (stima)
Tipo di installazione	A parete
Distanza minima dal piano cottura	65 cm
Classe di isolamento	Classe II (doppio isolamento, nessuna messa a terra necessaria) o classe I a seconda del modello
Reset allarme	Premere contemporaneamente P1 e P4 per 2 secondi

Domande frequenti - LFG615X ELECTROLUX

Come installare la cappa in versione aspirante?

Per un'installazione in versione aspirante, collegare la cappa a un condotto di evacuazione esterno. Assicurarsi che la distanza tra la superficie di cottura e la cappa sia di almeno 65 cm. L'aria aspirata non deve essere convogliata in un condotto utilizzato per apparecchi a combustione.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti almeno ogni 2 mesi. Possono essere lavati a mano con un detergente neutro o in lavastoviglie. Un eventuale scolorimento non ne pregiudica l'efficacia.

Quando è necessario sostituire il filtro al carbone?

Il filtro al carbone attivo non è lavabile e deve essere sostituito ogni 4 mesi di utilizzo, o più spesso in caso di uso intensivo. È necessario nella versione filtrante (ricircolo).

Come resettare l'allarme dei filtri?

Quando il display lampeggia con 'F' (filtro antigrasso) o 'C' (filtro al carbone), premere contemporaneamente i pulsanti P1 e P4 per 2 secondi per resettare il contatore.

Cosa significa la 'P' sul display?

La 'P' indica che la cappa è in modalità acceleratore (4a velocità). Questa velocità boost rimane attiva per 5 minuti, poi la cappa torna automaticamente alla 3a velocità.

Come utilizzare il timer?

Premere il pulsante P3 per attivare il timer. È impostato su 5 minuti. Durante il funzionamento, il numero della velocità lampeggia. Premere di nuovo per disattivarlo.

Si può utilizzare la cappa senza evacuazione esterna?

Sì, la cappa può essere installata in versione filtrante. In questo caso, l'aria viene filtrata dal filtro al carbone e reimmessa nella stanza. Assicurarsi di sostituire regolarmente il filtro al carbone.

Come accendere le luci della cappa?

Utilizzare il pulsante P4 per accendere o spegnere le luci. Una pressione accende, un'altra spegne.

Cosa fare se la cappa non funziona?

Controllare prima l'alimentazione elettrica e che la spina sia ben inserita. Assicurarsi che il motore non sia in posizione 0. Se il problema persiste, contattare il servizio assistenza autorizzato.

Come installare la cappa in sicurezza?

L'installazione deve essere eseguita da un professionista. Rispettare la distanza minima di 65 cm tra la cappa e il piano cottura. Se l'apparecchio richiede una messa a terra, assicurarsi che la presa sia correttamente collegata.

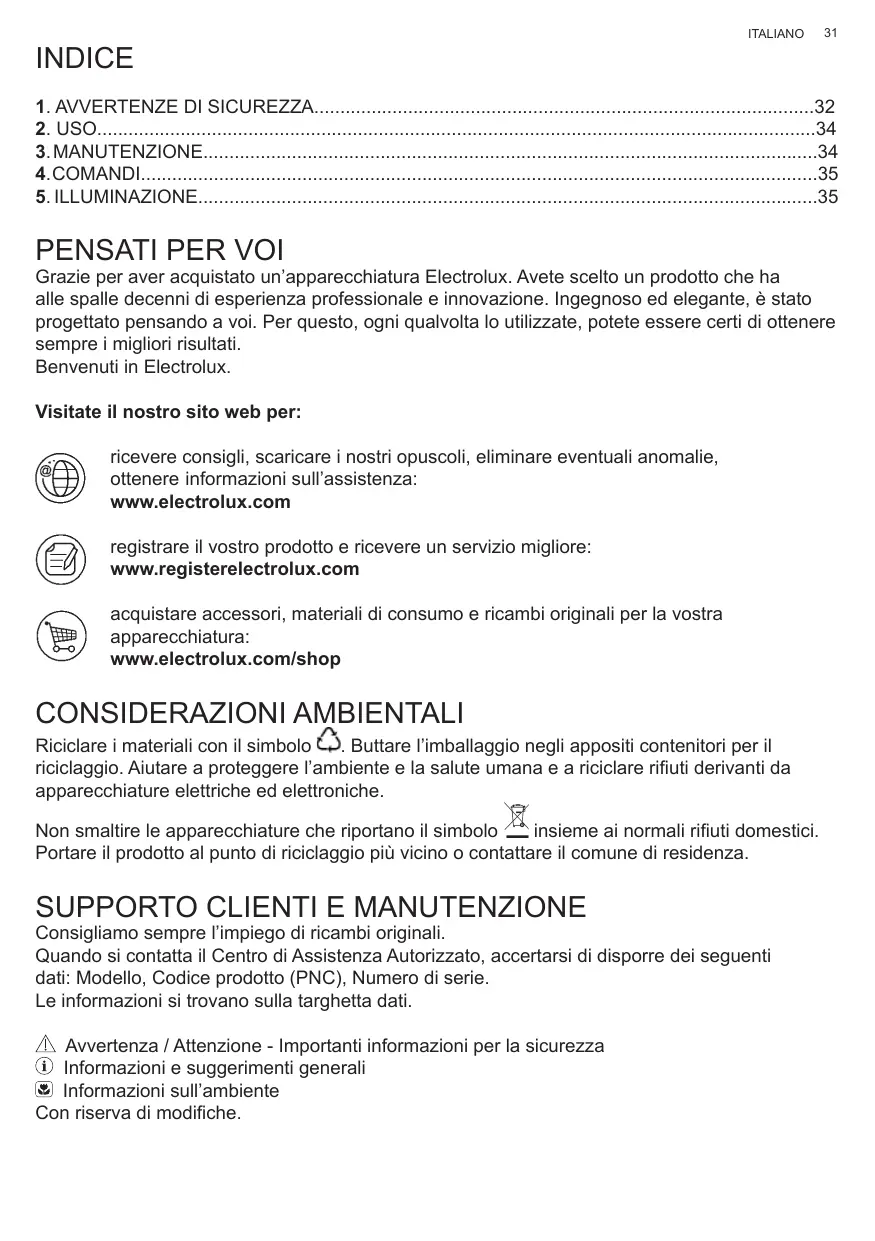

MANUALE UTENTE LFG615X ELECTROLUX

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Per questo, agli qualvolta lo utilizzate, potete essere certi di ottenere sempre i migliorori risultati.

Benvenuti in Electrolux.

Visitate il nostro site web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenerere informazioni sull'assistenza:

www.electrolux.com

trarare il vostro prodotto e ricevere un servizio migliorare: www.registerelectrolux.com

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il symbolo. Buttare l'imballaggio negli appositi contentitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature che riportano il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

SUPPORTO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il Centro di Assistenza Autorizzato, accertarsi di disporre dei seguenti dati: Modello, Codice prodotto (PNC),Numero di serie.

Le informazioni si trovano sulla targhetta dati.

Avverenza / Attenzione - Importanti informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente
Con riserva di modifiche.

1. AVVERTENZE DI SICUREZZA

La distance minima tra la superficie di supporto delle pentole sul piano di cottura e la parte inferiore della cappa deve essere 65 cm, a meno che non sia diversamente specificato nelle istruzioni per l'installazione. Se le istruzioni per l'installazione del piano di cottura specificano una distance maggiore, questa deve essere tenuta in considerazione.

L'aria raccolta non deve essere convogliata in un condotto usato per lo scarico di fumi di apparecchi alimentati con energia diversa da quella elettrica (impiani di riscaldamento centralizzati, termosifoni, scaldabagni ecc.).

Per lo scarico dell'aria da evacuire rispetto le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminataattraverso una cavity del muro a meno che tale cavity non sia destinataa questo scopo.

Prevedere un'adeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica (stufe a gas, ad olio, a carbone ecc), vengono usati contemporaneamente. Infatti la cappa aspirante evacuando l'aria potrebbe create una pressione negativa nella stanza. La pressione negativa del locale non deve superare i 0,04 mbar, evitandoosi il risucchio dei gas di scarico della fonte di calore. Pertanto attrezzare il locale con delle prese d'aria che alimentino un flusso costante di aria fresca.

Controllare la targa caratteristiche tecniche posta all'interno dell'apparecchio; se sulla targa compare il symbolo (®) seguire le seguenti istruzioni: quello apparecchio presenta accorgimenti tecnici costruttivi tali da essere annoverato nella classe di isolamento II e pertanto non deve essere collegato a terra.

Controllare la targa caratteristiche tecniche posta all'interno dell'apparecchio; se sulla targa NON compare il symbolo ( 四 ) seguire le seguenti istruzioni: ATTENZIONE: quello apparecchio deve essere collegato a terra. Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra.

Nell'operazione di collegamento elettrico verificare che i valori di tensione corrispondano con quelli indicati nella targa insertita all'interno dell'apparecchio. Se il Vostro apparecchio non è provvisto di cavo flessibile non separabile e di spina, o di altri dispositivo che assicuri la onnipolare disinserazione alla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione

III, alla tali dispositivi di separazione dalla rete devono essere previsti nella rete di alimentazione conformmente alle regole di installatione. Se il Vostro appearecchio è provvisto di cavo alimentazione e di spina, porre l'apparecchio in modo che la spina sia accessibile.

Prima di procedere a qualsiasi operazione di pulizia o manutenzione è necessario togliere tensione.

Se il cavo di alimentazione è danneggiato,esso devese essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenir agli rischio.

Attenzione: la mancata installatione delle viti o dispositivi di fissaggio in conformità con queste istruzioni cui lo comportare rischi di natura elettrica.

L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato.

Evitare l'uso di materiali che causano fiammate (flambè) nelle immediate vicinanze dell'apparecchio.

Non cucinare "flambè"除去la cappa.

Nel caso di fritturefare particolarmente attenzione al pericolo di incendio che costituiscono olio e grassi. Particularmente pericoloso per la sua inflammabilità è l'olio più usato. Non usare griglie elettriche scoperte.

Per evitare un possibile rischio di incendio atteneri alle istruzioni indicate per la pulizia dei filtri antigrasso e la rimozione di eventuali depositi di grasso sull'apparecchio.

L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni da personne responsabili della loro sicurezza relative all'uso sicuro dell'apparecchio e alla comprehension dei pericoli adesso inerenti. I bambini non devono gliacare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini sulla sorveglianza.

Attenzione: parti accessibili sono diventare calde quando usate con apparecchi di cottura.

Questa cappa da cucina è destinata ad essere installata sopra cucine per uso domestico, dispositivi di cottura e apparecchi per cucine similari.

2. USO

FILTRANTE O ASPIRANTE ?

La cappa puo' essere in versione aspirante o in versione filtrante.

Decidere sin dall'inizio il tipo di installmente.

Per una magiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile).

Versione aspirante.

La cappa depura l'aria e la espelle all'esternoattraverso un condotto di scarico.

Versione filtrante

La cappa depura l'aria e la re-immette pulita nella stanza.

3. MANUTENZIONE

Un'accurata manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.

La rimozione di eventuali depositi di grasso dall'apparecchio va effettuata periodicamente in rapporto all'uso (almeno agli 2 mesi). Evitare l'uso di prodotti contenti abrasivi o corrosivi. Per la pulizia esterna di apparecchi verniciati adoperare un panno inumidito con acqua tiepida e detersivo neutro; per la pulizia esterna di apparecchi in acciaio, rame od ottone è consigliato l'uso di prodotti specifici, seguito le istruzioni indicate sul prodotto; per la pulizia interna dell'apparecchio usare un panno/pennello imbevuto di alcool etilico denaturato.

Pulire i filtri antigrasso in rapporto all'uso, almeno agli 2 mesi per evitare rischi di incendio.

Lavare con detersivo neutro a mano o in lavastoviglie. Nel caso di lavaggio in lavastoglie, un eventuale scolorimento non compromette in nessun modo la funzionalità dei filtri.

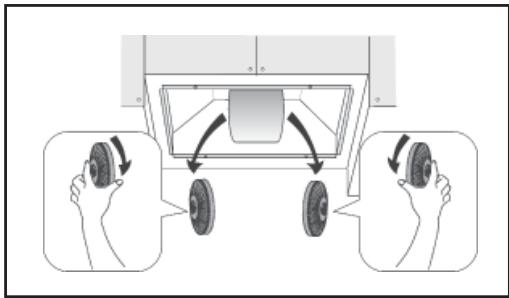

I filtri al carbone attivo non sono lavabili e non possono essere rigenerati, devono essere sostituiti approssimativamente agli 4 mesi, o piu' frequentemente secondo l'uso.

4. COMANDI

Interruttore A: LUCE; posizione 0: luce spenta; posizione 1: luce accesa.

Interruttore B: VELOCITA MOTORE; permiette la regolazione delle velocità di esercizio del motore; posizione 0: motore fermo.

C: Spia di funzionamento del motore.

Modelli LFG517X, LFG615X, LFG615W:1 :

Tasto P1: ON motore alla prima velocità /OFF.

Cambia le velocità del motore (1-2-3-P-1-2-3-P....). Alla quarta velocità, sul display si illumina la lettera "P" (Booster). La quarta velocità rimane attiva per 5 minuti, poi si attiva la terza.

Tasto P2 (Modello LFG517X): Cambia le velocità del motore (1-2-3-4-1-2-3-4....).

Tasto P3: Timer. Attiva e disattiva il Timer (5 minuti). Se il timer è attivo, il numero corrispondente alla velocità lampeggia.

Tasto P4: Luci. Attiva e disattiva le luci.

Tasti P1 + P4 : Reset allarme filtri. Quando sul display lampeggia la lettera “F”, i filtri antigrasso devono essere puliti (40 ore di funzionamento). Quando sul display lampeggia la lettera “C”, i filtri carbone devono essere sostituiti (160 ore di funzionamento) e i filtri antigrasso puliti.

Ovviamente, se la cappa non è utilizzata in versione filtrante e quindi non sono presenti i filtri carbone, i filtri antigrasso vanno puliti quando sul display viene visualizzata sua la lettera "F", sua la lettera "C". L'allarme filtri viene visualizzato a motore spento, e per circa 30 secondi. Per far ripartire il conteggio delle ore (Reset), premere contemporaneamente

i tasti P1 e P4 per circa 2 secondi, quando l'allarme è attivo.

5. ILLUMINAZIONE

Se la luce LED è danneggiata, delve essere sostituito dal costruttore o dal suo servizio assistenza o da persona similmente qualificate, al fine di evitare un pericolo.
