Typ produktu	Odsavač par
Značka	Electrolux
Model	LFG615X
Použití	Odsávací nebo filtrační (recirkulace)
Rozměry (Š x H x V)	60 x 50 x 15 cm (odhad)
Hmotnost	8 kg (odhad)
Elektrické napájení	220-240 V, 50 Hz
Výkon motoru	150 W (odhad)
Osvětlení	Halogenový reflektor, 2 x 20 W (odhad)
Počet rychlostí motoru	4 rychlosti včetně dočasné boost rychlosti (5 minut)
Ovládání	Tlačítka (P1, P2, P3, P4)
Časovač	Ano, 5 minut
Tukový filtr	Kovový, omyvatelný v myčce nádobí, čištění každé 2 měsíce
Uhlíkový filtr	Aktivní, neomyvatelný, výměna každé 4 měsíce
Alarm nasycení filtrů	Ano, zobrazuje „F“ pro tukový filtr (40h) a „C“ pro uhlíkový (160h)
Hladina hluku	65 dB (odhad)
Maximální průtok vzduchu	600 m³/h (odhad)
Typ instalace	Nástěnná
Minimální vzdálenost od varné desky	65 cm
Třída izolace	Třída II (dvojitá izolace, není nutné uzemnění) nebo třída I podle modelu
Resetování alarmu	Stiskněte současně P1 a P4 po dobu 2 sekund

Často kladené otázky - LFG615X ELECTROLUX

Jak nainstalovat digestoř v odsávací verzi?

Pro instalaci v odsávací verzi připojte digestoř k venkovnímu odtahovému potrubí. Ujistěte se, že vzdálenost mezi varnou deskou a digestoří je alespoň 65 cm. Odsávaný vzduch nesmí být veden potrubím používaným pro spotřebiče na spalování.

Jak čistit tukové filtry?

Tukové filtry je třeba čistit alespoň každé 2 měsíce. Lze je mýt ručně neutrálním detergentem nebo v myčce nádobí. Případné zabarvení neovlivňuje jejich účinnost.

Kdy je třeba vyměnit uhlíkový filtr?

Aktivní uhlíkový filtr není omyvatelný a musí být vyměněn každé 4 měsíce používání, nebo častěji při intenzivním používání. Je nezbytný pro filtrační verzi (recirkulaci).

Jak resetovat alarm filtrů?

Když displej bliká s 'F' (tukový filtr) nebo 'C' (uhlíkový filtr), stiskněte současně tlačítka P1 a P4 po dobu 2 sekund pro resetování počítadla.

Co znamená 'P' na displeji?

'P' znamená, že digestoř je v režimu zrychlení (4. rychlost). Tato boost rychlost zůstává aktivní 5 minut, poté se digestoř automaticky přepne na 3. rychlost.

Jak používat časovač?

Stisknutím tlačítka P3 aktivujete časovač. Je nastaven na 5 minut. Během provozu číslo rychlosti bliká. Opětovným stisknutím deaktivujete.

Lze digestoř používat bez venkovního odtahu?

Ano, digestoř lze nainstalovat ve filtrační verzi. Vzduch je filtrován uhlíkovým filtrem a vracen zpět do místnosti. Dbejte na pravidelnou výměnu uhlíkového filtru.

Jak zapnout osvětlení digestoře?

Pomocí tlačítka P4 zapněte nebo vypněte osvětlení. Jedno stisknutí zapne, další vypne.

Co dělat, když digestoř nefunguje?

Nejprve zkontrolujte elektrické napájení a zda je zástrčka dobře zapojena. Ujistěte se, že motor není v poloze 0. Pokud problém přetrvává, kontaktujte autorizovaný servis.

Jak nainstalovat digestoř bezpečně?

Instalaci by měl provést odborník. Dodržujte minimální vzdálenost 65 cm mezi digestoří a varnou deskou. Pokud spotřebič vyžaduje uzemnění, ujistěte se, že je zásuvka správně připojena.

NÁVOD K OBSLUZE LFG615X ELECTROLUX

Děkujeme vám, že jste si zakoupili spotřebič Electrolux. Zvolili jste si výrobek, který má za sebou desítky let profesionálních zkušeností a inovací. Důmyslný a elegantní, byl navržen přímo pro vás. Z tohoto důvodu si pokaždé, když ho používáte, můžete být jisti, že vždy dosáhnete těch nejlepších výsledků.

Vítejte v Electroluxu.

Navštivte naše webové stránky pro:

Získání rad pro použití spotřebiče, stažení našich brožur, vyřešení případných problémů, získání informací o servisu:

www.electrolux.com

Zaregistrujte svůj výrobek a získáte lepší servis:

www.registerelectrolux.com

Nákup příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.electrolux.com/shop

POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické

spotřebiče určené k likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

ZÁKAZNICKÁ PODPORA A ÚDRŽBA

Doporučujeme vždy používat originální náhradní díly.

Při kontaktování autorizovaného servisního střediska zkontrolujte, zda máte vždy k dispozici následující údaje: model, kód výrobku (PNC), sériové číslo.

Tyto informace se nacházejí na datovém štítku.

Upozornění/Pozor - Důležité bezpečnostní informace (1) Všeobecné informace a rady Informace o životním prostředí

Změny vyhrazeny.

1. BEZPEČNOSTNÍ UPOZORNĚNÍ

Minimální vzdálenost mezi polem ohřívací desky a dolní hranou kuchyňského odtahu musí činit nejméně 65 cm. Jestliže v návodu k montáži ohřívací desky je požadovaná větší vzdálenost, je nutné tomuto požadavku vyhovět.

Vzduch odebíraný odtahem nemůže být odváděný do odtahového kanálu používaného k odvádění výparů ze zařízení napájených jinou energií než je elektrická (instalace ústředního topení, radiátory, koupelnové ohřívače apod.).

Pamatujte na dodržování veškerých právních norem, týkajících se odvodu vzduchu. Neodvádějte spaliny do otvorů ve stěnách, pokud tyto otvory nejsou k tomuto speciálně určené.

Místnost, ve které instalujeme kuchyňský odtah, musí být pečlivě větrána, protože v případě, kdy jsou ve stejném čase v provozu ohřívací zařízení ohřívaná plynem, olejem, uhlím apod., kuchyňský odtah odvádějící vzduch by mohl v místnosti vytvořit podtlak. Hodnota podtlaku nemůže překročit 0,04 mbar. Zabraňuje to opětovnému nasání dovnitř spalin vytvářených zdrojem tepla. V takovém případě se doporučuje vybavit místnost ventilátory, které zabezpečí stálý přísun čerstvého vzduchu.

Přesvědčte se, zda síťová zásuvka je vybavena uzemňovacím kolíkem.

V průběhu připojování elektrického proudu se přesvědčte, zda napětí napájení odpovídá hodnotám uvedeným na popisném štítku uvnitř spotřebiče. Jestliže daný spotřebič nebyl vybaven nedemontovatelným ohebným vodičem a zástrčkou anebo jiným zařízením zaručujícím mnohopólové odpojení ze sítě, s odstupem mezi kontakty umožňujícím úplné odpojení v podmínkách III. kategorie přepětí, v takovém případě je nutné použít takový oddělující spotřebič od sítě. Jestliže daný spotřebič byl vybaven napájecím vodičem i zástrčkou, spotřebič umístěte takovým způsobem, aby zástrčka byla dostupná. Před prováděním jakékoliv činnosti čištění anebo konzervace spotřebič vypněte a odpojte z napájecí zásuvky.

Pokud je napájecí kabel poškozený, je třeba ho nechat vyměnit ze strany výrobce nebo střediska technické podpory, výměnu v každém případě musí provést osoba s podobnou kvalifikací tak, aby nedocházelo k jakémukoli riziku.

Upozornění: Pokud k instalaci použijete šrouby nebo spojovací prvky v souladu s těmito pokyny, můžete předejít úrazu elektrickým proudem.

Instalace musí být provedena podle uvedených pokynů odborným kvalifikovaným personálem.

Vyhýbejte se používání snadno zápalných materiálů poblíž spotřebiče.

Při přípravě pokrmů nedopustíte, aby plamen přeskočil na kuchyňský odtah.

V případě smažení na pánvi věnujte pozornost tomu, aby se olej nebo tuk nezapálil. Mimořádně nebezpečný je olej kvůli své snadné zápalnosti. Nepoužívejte otevřené elektrické rošty.

Pro vyhnutí se možnému požárnímu ohrožení vždy dodržujte pokyny návodu k obsluze týkající se čištění tukových filtrů a odstraňování případných tukových usazenin ve spotřebiči.

Spotřebič může být používán osobami se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo bez dostatečných zkušeností a znalostí, pod podmínkou, že tyto osoby jsou pod kontrolou, obdržely návod k obsluze a chápou ohrožení spojená s obsluhou. Nedovolte dětem hrát si se spotřebičem. Čištění a konzervace, jejichž provedení je ve vlastní režii uživatele, nemůže být prováděno dětmi bez dozoru.

Pozor: dostupné části kuchyňských odtahů mohou být horké, pokud jsou používány s jinými kuchyňskými spotřebiči.

Tento kuchyňský odtah může být používán pouze v domácnosti a je

určený k instalaci nad kuchyněmi, vařiči a podobnými spotřebiči.

2. POUŽITÍ

Správná konzervace zaručuje odpovídající a dlouhodobé fungování spotřebiče.

Očišťování spotřebiče od tuku vykonávejte periodicky, v závislosti na intenzitě používání (nejméně jednou za tři měsíce). Vyhýbejte se používání přípravků, které obsahují korozivní a brusné látky. Pro očištění částí spotřebiče pokrytých zvenčí lakem použijte hadřík namočený v letní vodě a neutrální detergent. Pro očištění ocelových, měděných nebo mosazných elementů zvenčí používejte vždy pro ně odpovídající přípravky, v souladu s návodem

k jejich použití. Pro očištění vnitřku spotřebiče použijte hadřík nebo kartáč navlhčený denaturátem.

Čištění tukových filtrů. Čistěte alespoň každé 2 měsíce, abyste zabránili riziku vzniku požáru, ve vztahu k použití. Omyjte ručně neutrálním čisticím prostředkem nebo v myčce. V případě mytí v myčce případné odbarvení v žádném případě neohrožuje funkčnost filtru.

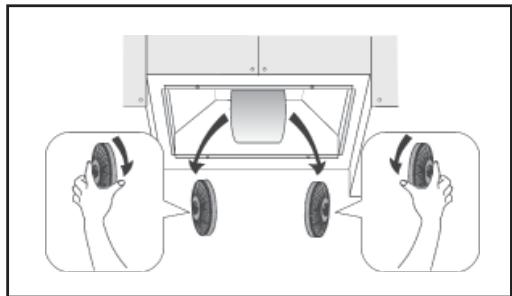

Aktivní filtr z dřevěného uhlí není vhodný pro čištění a obnovu a je nutné ho měnit cca. každé 4 měsíce provozu nebo častěji, a v případě zvláště intenzivního používání ještě častěji.

4. PŘÍKAZY

Přepínač A: SVĚTLO; pozice 0: světlo je

vypnuto; pozice 1: světlo je zapnuto.

Přepínač B: RYCHLOST MOTORU:

umožňuje výběr rychlosti motoru; pozice 0:

motor je vypnut.

C: Motor se svítí.

Modely LFG517X, LFG615X, LFG615W: Tlačítko P1: přepínač Zapnout/Vypnout, první rychlost motoru.

Tlačítko P2 (Modely LFG615X, LFG615W): Změnit rychlost motoru (1-2-3-P-1-2-3-P....). Na čtvrté rychlosti se na displeji rozsvítí symbol "P" (akcelerátor). Čtvrtá rychlost zůstává aktivní po dobu 5 minut, a pak padá zpět do třetí.

Tlačítko P2 (Model LFG517X): Změnit rychlost motoru (1-2-3-4-1-2-3-4....).

Tlačítko P3: Časovač. Aktivovat a deaktivovat časovač (5 minut). Pokud je časovač aktivní, bliká číslo odpovídající rychlosti.

Tlačítko P4: Světla. Zapálí/zhasne světlo.

Tlačítko P1 + P4: Reset alarmu filtru. Když se na displeji ukazuje blikající symbol "F", musíte vyčistit filtry tuku (40 hodin provozu).

Když se na displeji ukazuje blikající symbol "C", musíte vyměnit filtry z dřevěného uhlí (160 hodin provozu) a vyčistit filtry tuku.

Samozřejmě, pokud digestoř není filtrační model a nemá filtry z dřevěného uhlí, je nutné vyčistit filtry tuku, a to ať již v případě, že se zobrazí symbol "F" nebo symbol "C". Alarm filtru se zobrazí, když je motor vypnutý, a po dobu asi 30 sekund. Aby se resetoval počitadlo, stiskněte a podržte současně tlačítka P1 a P4 po dobu 2 sekund během zobrazení alarmu.

5. OSVĚTLENÍ

Je-li reflektor poškozen, může být nahrazen pouze výrobcem, jeho servisní službou nebo osobou s podobnou kvalifikací, aby se předešlo nebezpečí.

OBSAH

1. BEZPEČNOSTNÉ UPOZORNENIA 85 2. POUŽITIE 86
2. ÚDRŽBA 87
3. OVLÁDAČE 88 5. OSVETLENIE 88

URČENÉ PRE VÁS

Navštívte našu internetovú stránku:

Nájdete na nej pokyny na použitie, môžete si z nej prevziať príručky, nájdete riešenia problémov, získate informácie o servise:

www.electrolux.com

Zaregistrujte svoj výrobok a získajte tak lepší servis:

www.registerelectrolux.com

Informácie nájdete na výrobnom štítku.

V skutočnosti, odsávač odstraňujúc vzduch, môže v miestnosti vytvoriť podtlak. Podtlak nesmie prekročiť 0,04 mbar. Toto zabraňuje opätovnému zatiahnutiu plynu vyvrhnutého zdrojom tepla. Preto sa odporúča, aby miestnosť bola vybavená vetracími otvormi na zabezpečenie stáleho zásobovania čerstvým vzduchom.

Čisté tukové filtre v závislosti od úrovne opotrebenia, minimálne každé 2 mesiace, aby sa zabránilo nebezpečenstvu požiaru. Umývajte ručne alebo v umývačke riadu s použitím neutrálneho čistiaceho prostriedku. V prípade čistenia v umývačke riadu, potenciálne odfarbenie filtra nemá žiadny vplyv na ich funkčnosť.

Prepínač B: RÝCHLOSŤ MOTORA: umožňuje výber rýchlosti práce motora; poloha 0: motor vypnutý.

C: Motor zapnutý.

Tlačidlo P1: prepínač Zapni/Vypni, prvá rýchlosť motora.

Tlačidlo P3: Časovač. Aktivujte/deaktivujte časovač (5 minut). Pokud je časovač aktivní, bliká číslo odpovídající rychlosti.

Tlačidlo P4: Světla. Zapíná/vypíná světla.

Tlačidlo P1 + P4: Reset alarmu filtru. Když se na displeji zobrazí blikající písmeno "F", musíte vyčistit filtr tuku (40 hodin provozu).
