LFG615X - Kuchenka ELECTROLUX - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Electrolux
Model	LFG615X
Zastosowanie	Wyciągowy lub filtrujący (recyrkulacja)
Wymiary (Szer x Gł x Wys)	60 x 50 x 15 cm (szacunkowe)
Waga	8 kg (szacunkowo)
Zasilanie	220-240 V, 50 Hz
Moc silnika	150 W (szacunkowa)
Oświetlenie	Reflektor halogenowy, 2 x 20 W (szacunkowo)
Liczba prędkości silnika	4 prędkości, w tym jedna wzmocniona z czasowym (5 minut)
Sterowanie	Przyciski (P1, P2, P3, P4)
Minutnik	Tak, 5 minut
Filtr tłuszczowy	Metalowy, zmywalny w zmywarce, czyszczenie co 2 miesiące
Filtr węglowy	Aktywny, nie do mycia, wymiana co 4 miesiące
Alarm nasycenia filtrów	Tak, wyświetla «F» dla filtra tłuszczowego (40h) i «C» dla węglowego (160h)
Poziom hałasu	65 dB (szacunkowy)
Maksymalny przepływ powietrza	600 m³/h (szacunkowo)
Typ instalacji	Ścienna
Minimalna odległość od płyty grzejnej	65 cm
Klasa izolacji	Klasa II (podwójna izolacja, nie wymaga uziemienia) lub klasa I w zależności od modelu
Resetowanie alarmu	Naciśnij jednocześnie przyciski P1 i P4 przez 2 sekundy

Często zadawane pytania - LFG615X ELECTROLUX

Jak zainstalować okap w wersji wyciągowej?

W przypadku instalacji w wersji wyciągowej podłącz okap do zewnętrznego przewodu wentylacyjnego. Upewnij się, że odległość między powierzchnią gotowania a okapem wynosi co najmniej 65 cm. Zasysane powietrze nie może być odprowadzane do przewodu używanego dla urządzeń spalających.

Jak czyścić filtry tłuszczowe?

Filtry tłuszczowe należy czyścić co najmniej co 2 miesiące. Można je myć ręcznie neutralnym detergentem lub w zmywarce. Ewentualne odbarwienie nie wpływa na ich skuteczność.

Kiedy należy wymienić filtr węglowy?

Aktywny filtr węglowy nie nadaje się do mycia i należy go wymieniać co 4 miesiące użytkowania lub częściej w przypadku intensywnego użytkowania. Jest niezbędny w wersji filtrującej (recyrkulacja).

Jak zresetować alarm filtrów?

Gdy wyświetlacz miga z symbolem 'F' (filtr tłuszczowy) lub 'C' (filtr węglowy), naciśnij jednocześnie przyciski P1 i P4 przez 2 sekundy, aby zresetować licznik.

Co oznacza 'P' na wyświetlaczu?

Symbol 'P' oznacza, że okap jest w trybie przyspieszenia (4. prędkość). Ta prędkość boost pozostaje aktywna przez 5 minut, a następnie okap automatycznie przełącza się na 3. prędkość.

Jak używać minutnika?

Naciśnij przycisk P3, aby aktywować minutnik. Jest ustawiony na 5 minut. Podczas pracy numer prędkości miga. Naciśnij ponownie, aby wyłączyć.

Czy można używać okapu bez zewnętrznego odprowadzania?

Tak, okap może być zainstalowany w wersji filtrującej. W takim przypadku powietrze jest filtrowane przez filtr węglowy i zawracane do pomieszczenia. Pamiętaj o regularnej wymianie filtra węglowego.

Jak włączyć oświetlenie okapu?

Użyj przycisku P4, aby włączyć lub wyłączyć światło. Jedno naciśnięcie włącza, kolejne wyłącza.

Co zrobić, jeśli okap nie działa?

Najpierw sprawdź zasilanie i czy wtyczka jest prawidłowo podłączona. Upewnij się, że silnik nie jest ustawiony na pozycję 0. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem.

Jak bezpiecznie zainstalować okap?

Instalacja powinna być wykonana przez profesjonalistę. Zachowaj minimalną odległość 65 cm między okapem a płytą grzejną. Jeśli urządzenie wymaga uziemienia, upewnij się, że gniazdko jest prawidłowo uziemione.

INSTRUKCJA OBSŁUGI LFG615X ELECTROLUX

Dziękujemy za zakup urządzenia Electrolux. Wybrali Państwo produkt, który jest efektem wieloletniego doświadczenia oraz innowacji. Pomysłowy i elegancki, zaprojektowany z myślą o Was. Dlatego podczas każdego użycia mogą być Państwo pewni uzyskania najlepszych wyników. Witamy w Electrolux.

Prosimy odwiedzić naszą stronę internetową:

Można tam znaleźć porady dotyczące użytkowania, pobrać nasze broszury, rozwiązać ewentualne problemy oraz uzyskać informacje dotyczące pomocy technicznej: www.electrolux.com

Prosimy zarejestrować swój produkt, aby uzyskać lepsze usługi: www.registerelectrolux.com

Kupujcie akcesoria, materiały eksploatacyjne oraz oryginalne części zamienne dla swojego urządzenia: www.electrolux.com/shop

OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno

wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do lokalnego punktu zbiórki odpadów.

OBSŁUGA KLIENTA ORAZ KONSERWACJA

Zawsze zaleca się stosowanie oryginalnych części zamiennych.

Kontaktując się z autoryzowanym serwisem, należy przygotować następujące dane:

Model, numer produktu (PNC), numer seryjny.

Informacja ta znajduje się na tabliczce znamionowej.

Ostrożnie / Ostrzeżenie - Ważne informacje dotyczące bezpieczeństwa. Informacje i wskazówki ogólne. Informacje dotyczące środowiska.

Zastrzegamy sobie prawo do wprowadzania zmian.

1. OSTRZEŻENIA BEZPIECZEŃSTWA

Minimalna odległość pomiędzy polem płyty grzewczej a dolną krawędzią okapu musi wynosić co najmniej 65 cm. Jeżeli w instrukcji montażu płyty grzewczej wymagana jest większa odległość, należy to wymaganie uwzględnić.

Powietrze zbierane przy sąsiedztwie do przewodu wentylacyjnego, używanego do odprowadzania oparów pochodzących z urządzeń zasilanych energią inną niż elektryczna (instalacje centralnego ogrzewania, grzejniki, grzałki łazienkowe itp.).

Należy pamiętać o przestrzeganiu wszelkich norm prawnych dotyczących odprowadzania powietrza. Nie należy odprowadzać spalin do otworów w ścianach, jeśli otwory takie nie są do tego celu specjalnie przeznaczone.

Pomieszczenie, w którym instalujemy okap, musi być starannie wentylowane w przypadku, gdy działają w tym samym czasie urządzenia ogrzewające zasilane gazem, olejem, węglem i in., ponieważ okap z wyciągiem odprowadzającym powietrze mógłby stworzyć w pomieszczeniu podciśnienie. Wartość podciśnienia nie może przekroczyć 0,04 mbar. Zapobiega to ponownemu zassaniu do wnętrza spalin wydalanych przy źródle ciepła. Zaleca się w tym przypadku wyposażenie pomieszczenia w wywietrzniki, zapewniające stały dostęp świeżego powietrza.

Sprawdzić etykietę informacyjną umieszczoną wewnątrz urządzenia. Jeżeli wydrukowany jest na niej symbol (回), to oznacza: dane urządzenie charakteryzuje się takimi parametrami technicznymi, które zaliczane są do II klasy izolacji, dlatego nie wymaga ono uziemienia.

Sprawdzić etykietę informacyjną umieszczoną wewnątrz urządzenia. Jeżeli na tabliczce NIE został podany symbol (回), to oznacza: UWAGA: niniejsze urządzenie powinno zostać uziemione. Podczas podłączenia elektrycznego należy upewnić się, czy gniazdko sieciowe zostało wyposażone w bolec uziemiający.

Podczas podłączenia elektrycznego sprawdzić, czy napięcie zasilania odpowiada wartości podanym na tabliczce znamionowej wewnątrz urządzenia. Jeżeli dane urządzenie nie zostało wyposażone w niedający się zdemontować przewód giętki i wtyczkę, lub w inne urządzenie gwarantujące wielobiegunowe odłączenie od sieci, z odstępem pomiędzy stykami pozwalającym na całkowite odłączenie w warunkach III kategorii przepięcia, w takim przypadku przy podłączaniu takiego urządzenia należy rozdzielić je od sieci. Jeżeli dane urządzenie wyposażone zostało w przewód zasilający i wtyczkę, urządzenie należy ustawić w taki sposób,

aby wtyczka była dostępna. Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji, należy wyłączyć urządzenie i wyjąć wtyczkę z gniazda zasilania.

Jeśli kabel zasilający jest uszkodzony, musi on zostać wymieniony przez producenta lub przez jego serwis techniczny lub przez inną osobę posiadającą odpowiednie kwalifikacje, w celu uniknięcia wszelkiego ryzyka.

Uwaga: Jeżeli w czasie montażu okapu nie będą użyte wymagane w niniejszych instrukcjach śruby lub inne urządzenia mocujące, może to spowodować ryzyko porażenia elektrycznego.

Montaż musi zostać wykonany zgodnie z niniejszymi instrukcjami i przez odpowiednio wykwalifikowany personel.

Należy unikać stosowania materiałów łatwopalnych w pobliżu urządzenia.

Przy przyrządzaniu potraw niedopuszczać do przerzucenia się płomienia na okap.

W przypadku smażenia na patelni należy zwracać uwagę na to, aby olej czy tłuszcz nie zajęły się ogniem. Szczególnie niebezpieczny, ze względu na swoją łatwopalność, jest olej. Nie stosować otwartych rusztów elektrycznych.

W celu uniknięcia możliwego zagrożenia pożarem należy zawsze stosować się do instrukcji podczas czyszczenia filtrów przeciwtłuszczowych i usuwania ewentualnych osadów tłuszczu na urządzeniu.

Urządzenie może być używane przez osoby o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych, lub z niedostatecznym doświadczeniem lub wiedzą, pod warunkiem, że osoby te znajdują się pod kontrolą lub otrzymały instrukcję obsługi i rozumieją związane z tym zagrożenia. Zabrania się wykorzystywania urządzenia do zabawy przez dzieci. Czyszczenie i konserwacja, których wykonanie leży w zakresie użytkownika, nie mogą być wykonywane przez dzieci bez nadzoru.

Uwaga: części dostępne okapów mogą być gorące, gdy używane są z innymi urządzeniami kuchennymi.

Niniejszy okap może być używany tylko w warunkach domowych i przeznaczony jest do instalacji nad kuchenkami, urządzeniami do gotowania i podobnymi urządzeniami.

2. UŻYTKOWANIE

FILTRUJĄCE CZY WYCIĄGOWE?

Okap może być zamontowany w wersji filtrującej lub wyciągowej. Już na początku należy określić typ instalacji. O ile to możliwe, zalecamy zainstalowanie okapu w wersji wyciągowej, która pozwala uzyskać większą skuteczność.

Skuteczność.

Wersja wyciągowa

Okap zasysa powietrze zawierające opary i zapachy i wyprowadza je na zewnątrz przez rurę wylotową.

Wersja filtrująca

Okap zasysa powietrze zawierające opary i zapachy, oczyszcza za pomocą filtra i zwraca oczyszczone powietrze z powrotem do pomieszczenia.

3. KONSERWACJA

Prawidłowa konserwacja gwarantuje właściwe i długotrwałe funkcjonowanie urządzenia.

Oczyszczanie urządzenia z tłuszczu należy wykonywać okresowo, w zależności od intensywności użytkowania (co najmniej raz na trzy miesiące). Unikać stosowania produktów zawierających substancje korozyjne, ścierne. Aby oczyścić części urządzenia z zewnątrz lakierowane, należy stosować szmatkę zanurzoną w letniej wodzie i obojętnym detergencie. Aby oczyścić z zewnątrz elementy stalowe, miedziane lub z mosiądzu, należy zawsze stosować produkty dla nich odpowiednie, zgodnie z instrukcjami ich użycia. Aby oczyścić wnętrze urządzenia, należy użyć szmatki lub szczotki zwilżonej denaturatem.

Czyszczenie filtrów przeciwtłuszczowych. Czyść przynajmniej raz na 2 miesiące, aby uniknąć ryzyka pożaru, w odniesieniu do produkcji. Myć z użyciem neutralnego środka myjącego ręcznie lub w zmywarce. W przypadku mycia w zmywarce, ewentualne wystąpienie odbarwienia nie wpływa w żaden sposób na jakość filtra.

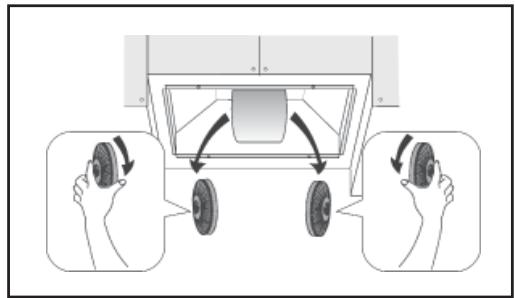

Aktywowany filtr węgla drzewnego nie nadaje się do czyszczenia i nie da się go odnowić oraz musi być wymieniany w przybliżeniu co 4 miesiące użytkowania lub częściej w przypadku szczególnie intensywnego użytkowania.

4. STEROWANIE

Modele LFG525S, LFG525W, LFG525K: Przełącznik A: ŚWIATŁO; pozycja 0: światło wyłączone; pozycja 1: światło włączone. Przełącznik B: PRĘDKOŚĆ SILNIKA: możliwy wybór prędkości silnika; pozycja 0: silnik wyłączony. C: Silnik się świeci.

Przycisk P1: przycisk Włącz/Wyłącz pierwszą prędkość silnika.

Przycisk P2 (Modele LFG615X, LFG615W): Zmień prędkość silnika (1-2-3-P-1-2-3-P....).

Przy czwartej prędkości litera na wyświetlaczu "P" pojawia się (Przyspieszacz).

Czwarta prędkość pozostaje aktywna przez 5 minut, a następnie spada z powrotem do trzeciej.

Przycisk P2 (Model LFG517X): Zmień prędkość silnika (1-2-3-4-1-2-3-4....).

Przycisk P3: Minutnik. Aktywuj i dezaktywuj minutnik (5 minut). Jeśli minutnik jest aktywny, miga numer odpowiadający prędkości.

Przycisk P4: Światła. Zapala/gasi światła.

Przycisk P1 + P4: Reset Alarmu Filtra. Gdy wyświetlacz pokazuje migającą literę "F", wówczas należy wyczyścić filtry tłuszczu (40 godzin działania). Gdy wyświetlacz pokazuje migającą literę "C", wówczas należy wymienić filtry węglowe (160 godzin działania) i wyczyścić filtry tłuszczu.

Oczywiście, jeśli okap nie jest modelem filtrującym i nie posiada filtrów węglowych, należy wyczyścić filtry tłuszczu zarówno wtedy, gdy wyświetli się litera "F", jak i litera "C". Alarm filtra jest widoczny, kiedy silnik jest wyłączony i przez około 30 sekund. Aby ZRESETOWAĆ licznik godzin, należy przytr-

zymać jednocześnie przyciski P1 i P4 przez 2 sekundy podczas wyświetlania alarmu.

5. OŚWIETLENIE

Jeśli reflektor został uszkodzony, może zostać wymieniony wyłącznie przez producenta, jego serwisanta lub osoby o podobnych kwalifikacjach w celu uniknięcia zagrożenia.
