SDM 43-450 - Aspirador industrial NILFISK - Manual de utilização gratuito

Tipo de produto	Monoescova (aspirador industrial)
Marca	NILFISK
Modelo	SDM 43-450
Uso previsto	Limpeza de pisos internos (superfícies planas, inclinação max 2%)
Alimentação elétrica	230 V, 50 Hz
Potência nominal absorvida	1500 W
Velocidade de rotação	450 rpm
Diâmetro da escova	430 mm
Altura de trabalho	330 mm
Peso	40 kg
Classe de proteção	I / IPx0
Funções principais	Limpeza básica, xampu, pulverização, polimento
Acessórios fornecidos	Reservatório de líquido, escova, prato para pad, mangueira de drenagem, timão
Manutenção e limpeza	Desconectar antes da manutenção; verificar regularmente o cabo; limpar após o uso
Segurança	Não usar em cabos elétricos, escadas ou vias públicas; respeitar as instruções
Armazenamento	Seco, temperatura ambiente (não abaixo de 0°C)
Garantia e reparos	Contatar o atacadista ou uma oficina autorizada

Perguntas frequentes - SDM 43-450 NILFISK

Como montar a monoescova SDM 43-450?

Solte os parafusos sextavados internos no grupo de ajuste do cabo, insira o timão até o batente e aperte novamente. Ajuste a alça paralelamente às rodinhas. Enrole o cabo elétrico na alça e no gancho.

Como colocar a máquina em serviço?

Incline a máquina sobre as rodinhas, role até o local de uso, conecte o cabo. Coloque a escova ou o prato no chão, então incline a máquina de volta sobre o acessório. Abaixe a alavanca de ajuste do cabo e acione o interruptor.

Como usar a monoescova para limpar?

Acione o interruptor do motor da escova para ligar. Para mover a máquina para a direita, levante ligeiramente o timão; para a esquerda, comprima-o para baixo. Na posição central, ela trabalha no lugar.

O que fazer após o uso?

Levante a alça de ajuste do cabo e traga o timão para a vertical. Incline a máquina sobre as rodinhas, acione brevemente o interruptor para soltar o acessório, depois desconecte e enrole o cabo.

Como realizar uma limpeza básica com reservatório de líquido?

Fixe o reservatório no dispositivo de engate, empurre a mangueira na tubulação de água, encha o reservatório. Coloque a escova ou o prato. Ajuste a alimentação de líquido com a alavanca do reservatório. Aspire a água suja seção por seção.

Como fazer xampu nos carpetes?

Use uma escova Perlon 0,3 ou um pad Sapur. Doseie pouco líquido até a saturação das cerdas em espuma. Passe a máquina da esquerda para a direita, depois no sentido inverso com sobreposição de cerca de um quarto da largura de trabalho. Aspire a espuma imediatamente.

Como instalar e usar o reservatório de pulverização?

Monte o dispositivo de retenção no timão, pendure a lata e incline para trás. Empurre o suporte de mola. Acione a alavanca manual para pulverizar o produto no chão. Comece a limpeza imediatamente.

Quais são as instruções de segurança essenciais?

Não usar em cabos elétricos (risco de descarga), nem em escadas ou vias públicas. Respeitar a inclinação máxima de 2%. Usar apenas produtos não combustíveis e de baixa espuma. Desconectar antes da manutenção.

Como manter a monoescova?

Antes de qualquer limpeza ou substituição de peça, desconecte a máquina. Verifique regularmente o estado do cabo de alimentação. Não use se o cabo estiver danificado. Limpe após cada uso e armazene em local seco à temperatura ambiente.

Onde encontrar peças de reposição ou reparar o aparelho?

Dirija-se ao seu atacadista ou a uma oficina de serviço autorizada. Os reparos, especialmente nas mangueiras de produto, devem ser realizados por pessoal qualificado.

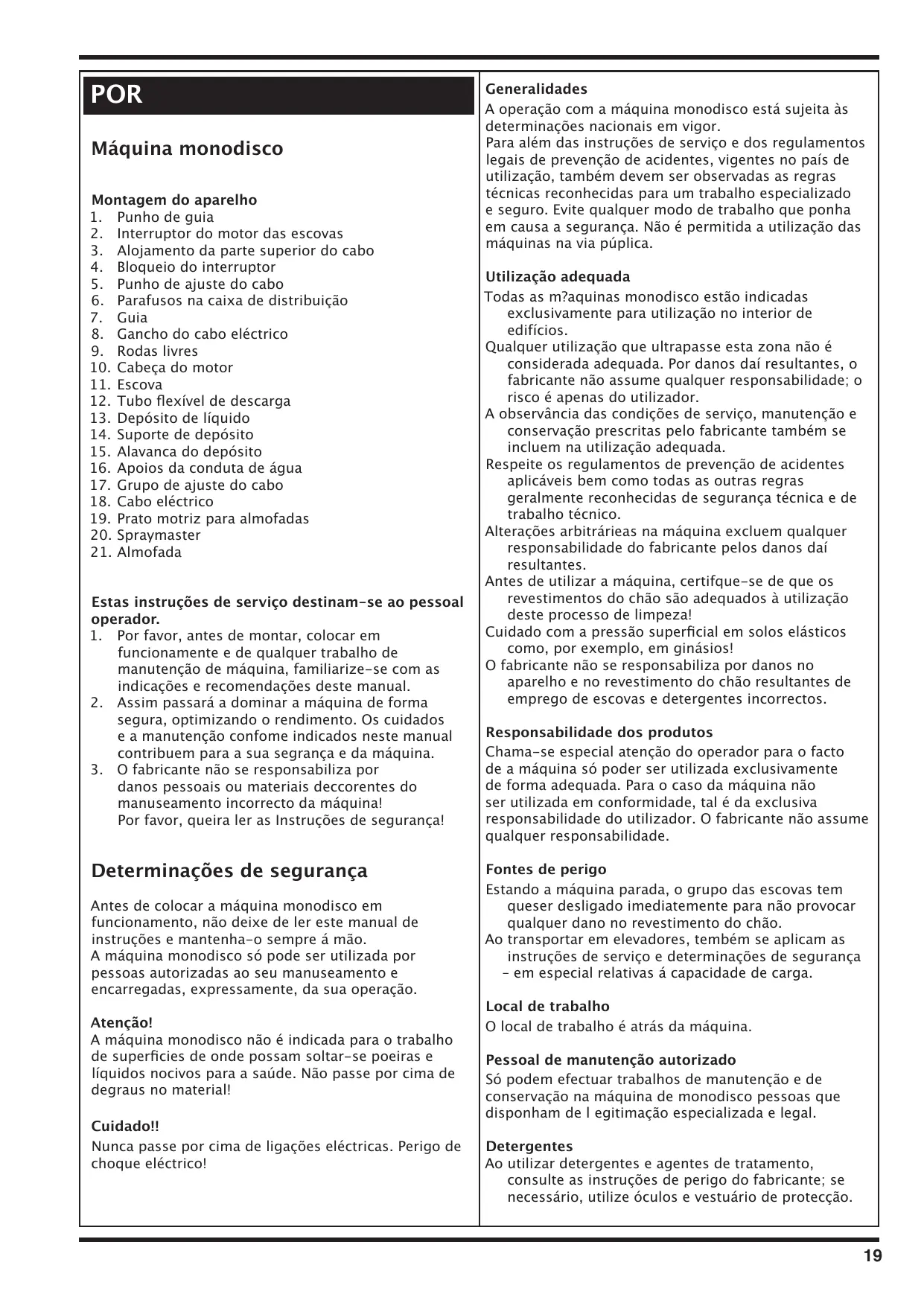

MANUAL DE UTILIZADOR SDM 43-450 NILFISK

Instruções de service

Gebruiksaanwijzing

Drifsveiledning

Bruksanvisning

Montagem do aparelho

1. Punho de guia
2. Interruptor do motor das escovas
3. Alojamento da parte superior do cabo
4. Bloqueio do interruptor
5. Punho de ajuste do cabo
6. Parafudos na caixa de distribuição
7. Guia
8. Gancho do cabo electrico
9. Rodas livres
10. Cabeça do motor
11. Escova
12. Tubo flexivel de descarga
13. Depóstito de liquido
14. Suporte de dépôtso
15. Alavanca do deposito
16. Apoios da conduita de agua
17. Grupo de ajuste do cabo
18. Cabo eletrico
19. Prato motriz paraomalofadas
20. Spraymaster
21. Almofada

Estas instruções de service destinam-se ao pessoal operador.

1. Por favor, antes de montar, colocar em funcionalmente e de qualquer trabalho de manutenção de máquina, familiarize-se com as indicações e recomendações deste manual.
2. Assim passará a dominar a boa de forma segura, optimizando o rendimento. Os cuidados e a manutenção confome indicados nestemanual contribuem para a sua segrança e da boa.
3. O fabricante não se responsabiliza por danos pessoas ou materiais deccorentes do manuseamento Incorrecto da boaina! Por favor, queira ler as Instruções de segurarça!

Determineasede segurancaa

Antes de colocar a boaquina monodisco em funcimento, não deixe de ler este manual de instruções e mantenha-o sempre a maior.

A boa, monodisco so pode ser realizada por pessoas autorizadas ao seu manuseamento e encarregadas, expressamente, da sua operacao.

Atença!

A boaquina monodisco não é indicada para o trabalho de superficies de onde possam soltar-se poeiras e liquidos nocivos para a saude. Não passse por cima de degraus no material!

Cuido!!

Nunca passage por cima de ligações electrolyicas. Perigo deCHOque electrolyico!

Generalidades

A operação com a boa, monodisco está sujeita às determinações nationais em vigor.

Para às vezes instruções de serviços e dos regulamentos legais de prevenção de acidentes, vigentes no País de utilizesçao, tambem devem ser observadas as regras técnicas reconhecidas para um trabalho especializzato e seguro. Evite qualquer modo de trabalho que ponha em causa a segurança. Não é permitida a利用率 das maquinas na via puplica.

Utilização adequada

Todas as m?aquinas monodisco está indicadas exclusivamente para utilizesao no interior de edificios.
Qualquer'utilização que ultrapasse esta zona não é considerada adequada. Por danos dai resultantes, o fabricante não assume qualquer responsabilité; o risco é apenas do utilizesdor.
A observança das condições de service, manutençao e conservacao prescritas pelo fabricante quando se incluem na utilização adequada.
Respeite os regulamentos de prevenção de acidentes aplicáveis bem como todas as outras regras geralmente reconhecidas de segurança técnica e de trabalho técnico.
Alteracoes arbitrarias na boaquina excluem qualquer responsabilitadode fabricantepelos danos dai resultantes.
Antes de utiliser a boa, certifque-se de que os revestimentos do chao são adequados à'utilização deste processo de limpeza!
Cuido com a pressão superficial em solos elásticos como, por exemplo, em ginásios!
O fabricante não se responsabiliza por danos no aparecido e no revestimento do chão resultantes de emprego de escovas e detergentes Incorrectos.

Responsibilitadodos produits

Chama-se especial atençao do operador para o facto de a maiorica so poder ser realizada exclusivamente de forma adequaca. Para o caso da maiorica não ser realizada em conformidade, tal é da exclusiva responsabilitadodeutilizador.Ofabricante não assume qualquer responsabilitadec.

Fontes de perigo

Estando a máquina parada, o grupo das escovas tem queser desligado imeditamente para não provocar qualquer dano no revestimento do chão.

Ao transporte em elevadores, quando se aplicam as instruções de service e determinações de segurar - em especial relativas a capacidade de cargo.

Local de trabajo

O local de trabajo é atrás daquina.

Pessoal de manutenção autorizzato

So podeffectuartrabalhosde manuteniao e de conservacao na maquina de monodisco pessoas que disponham deIegitimacao especializada e legal.

Detergentes

Ao utilizes detergentes e agentes de tratamento, consulte as instruções de perigo do fabricante; se necessário, utilize oculos e vestuário de proteção.

Utilize apenas detergentes sem espuma, não combustíveis e que não contenham substancias nocivas a saude.

Chama-se especial atenção para os perigos que resultam da'utilisation de substâncias fácilmente inflamáveis, combustíveis, tóxicas, nocivas à saúde, corrosivas ou irritantes.

Primeira colocação em funct ionamento

A entrega, instrução, instruções de segurança, manuseamento, manutençao bem como primeira colocação em funcaoamento são efectuados, regra geral,leo nosso的技术ico autorizzato.

Casotal não severifique, o operador é responsavelpelainstrucão aoutilizador.

Colocação em funct ionamento / operação

Por favor, preste atenção: a voltagem no objecto de limpeza tem que coincidir com a指示a na placá de dados da boa.

Instruções de montagem

ACESS OPOLOMORO E A GUIA SÃO fornecidos embalados separadamente.

Primeiro, desaperte os parafudos sextavados internos Inbus no grupo de ajuste do cabo (17).

Depois, insira a guia (7) até ao batente, no grupo de ajuste do cabo (17).

Alinke o punho da guia (1) paralelamente às rodas (9) de forma a que o lado aberto do alojamento da parte superior do cabo (3) aponte paraTRS.

De seguida, aparece de novo os parafusos sextavados internos.

O cabo来电cro (18) é enrolado no punho da guia (a) e gancho do cabo来电cro (8).

O que ha a fazer antes de utilizesar

Agarre o punho da guia (1) com ambas as mãos e vire a máquina até que esta fique sobre ambas as rodas (A).

Empurre então a máquina até ao local de trabalho e lique o cabo eletrico à tomada da rede.

O acessório (11), escova e prato motriz com almofada, é colocado no chão.

Volte a virar a这其中 sobre as rodas e passe por cima da escova (ou seja, do prato motriz) até que a estrela arrastadora e a falange da escova se encontrar uma sobre a outra. Coloque a这其中 sobre a escova (B).

Puxe então a alavanca de ajuste do cabo (5) e rebaixe a guia (7) para a posicao de trabalho. Assim, eles os braços estao esticados para baixo, soltos (c).

A linhe a boaquina na horizontal sobre o elemento de trabalho (escova ou prato motriz), pressione o bloqueio do interruptor (4) e prima o interruptor do motor da escova (2) por curtos instantes.

A peça acessória engrena automaticamente.

Accione o interruptor do motor da escova (2) (à direita ou à esquerda). O motor arranca.

Se a guia (7) se levantar ligeiramente, a máquina move-se para a direita (D).

Se presionar a guia para baixo, aquina mexe-se para a esquerda (D).

Se mantiver a guia na posicao central, a maquina travainho no local.

Apos usar, por favor:

Puxe o punho de ajuste do cabo (5) e coloque a guia (7) na vertical.

Depois vire a boaina sobre as rodas livres (9) e pressione por breves instantes o interruptor de motor de escovas (2). O acessario (11) desengata.

Tire a ficha da tomada e enrole o cabo electrico (18)elo punho da guia (1) e gancho do cabo (8).

Aquina de monodisco está equipada para a limpeza aundo, com os seguients acessórios:

Escova de fricção (11) ou prato motriz com almofada preta (19).

Fixe o deposito no dispositivo de elevacao (14).

Empurre o tubo flexivel de descarga (12) para cima dos apoios da conduita de agua (16).

Encha o depósito (13). Insira(before a escova ou o prato motriz com almofada.

A alimentação de liquido é regulada na alavanca do deposito (15), puxando-a para cima (5).

O banho de sujidade vaisendo recolhido com um aspirador de agua, por etapas.

Espalhar o detergente - a dato e de formaacional

Para espalhar o detergente, a boaina está equipada com os seguiñes acessórios:

• DepoSito de liquido, escova de espalhar o detergente Perlon 0,3 ou Almofada Sapur para revestimentos texteis. As fases de trabalho decorrem de forma análoga às da limpeza a fundo.

Deixe a boaina arrancar a seco com a escova de espalhar detergente.

Doseie um peu de liquido até que a escova esteja cheia de espuma.

Empurre a boaquina com a escova rotativa da esquerda para a direita ou ao contrario. Logo antes a boaquina é levada da mesma forma mas cobrindo circa de um quarto da largura de trabalho, na direção oposta (E).

So quando delve levar a boaquina para cima da superficie ensaboada, descrevendo movimentos em espiral. Assim, as faixas de trabalho são abrangidas em toda a largura (F).

Ao espalhar o detergente, recomenda-se que se aspire de imediato a espuma suja com um aspirador de agua.

Instruções de montagem para o Spraymaster

Monte o disposicao de retencao para o jarro pulverizador na guia (7) com a retencao para cima e, visto do lado do Utilizador, para a esquerda (G).

Pendure o jarro pulverizador com o pino no disposicao de retencion e oscile-o paraTRS ate que o esbarro da esfera entate.

Empurre(before o estribo da por cima do grupo de ajuste do cabo (7)

Pode colocar a lata, optionalmente, à esquerda ou à direita (H).

Coloque o tubo flexivel de articulacao, rotativo para todos os lados, na direccao preferida.

Limpar

Para limpar, equipo a mAquina com os seguentes acessórios:

• Spraymaster, prato motriz para as almofadas, amofadas amarelas-castanhas ou verdes, para Low Speed ou Spraymaster, prato motriz para almofadas, almofada vermelha para High Speed.

Assente o prato motriz com uma almofada.

Deixe a boaina arrancar.

Se puxar a alavanca manual do Spraymaster apenas por poucas vezes, pulveriza produits para o chão. Caso comece logo com a limpeza, àsbrilhar.

A boa, é excellente para limpar com dispersão de polímero. A acessibilidade e resistência ao uso do revestimento é mantida. As fitas e os pontos saem fácilmente.

Polir

Para polir, equipo a suaquina com os seguentes acessórios:

• Prato motriz para almofadas, almofada branca para High Speed.

Cologne o prato motriz com umaomalofada.

Deixe a boaina arrancar.

Assistência Tecnica

Em caso de reparacao, por favor, queira dirigir-se ao seu revendedor ou a uma oficina de Assistencia Tecnica.

Atença!Esta区管委会 está apenas indicada para o emprego sobre superficies planas com uma inclinação maior de até 2%.

Atença!Esta máquina não pode ser usada na via Pública.

Normas de manutenção

Observe as seguientes instruções:

Ao limpar e fazer a manutenção da boaquina, ao trocar peças ou ao comutar para uma outras pessoas, desligue o acontemente e a ficha da tomada.

A tubagem de ligaçao à rede não pode ser danificada passando por cima, apertando, esticando ou algo de semelhante.

A tubagem de ligação à rede deve ser verificada regularamente quando a sinais de danos.

A boa, não pode ser realizada a não ser que o estado da ligação à rede seja perfeito.

Ao utilizes ou substituires tubagens de ligação à rede ou de ligação do aparelho, não se pode desviar dos modelos dados pelo fabricante.

Ao substituir engrenagens de tubagens de ligação à rede ou de ligação ao aparelho, assegure-se de que a proteção contra a água e a solidez meçânia são mantidas.

Ao transporte a boaina em elevadores, o cabo/a guia deve ser mantido vertical para que não fique pendurado nas paredes do pouco do elevador.

O fusível contra rebates dispara automaticamente através do disposítivo de ajuste do cabo / da guía patenteado.

So pode ser realizados os detergentes ou agentes de pulverização previstos para a'utilisation correctao do aparelho.

Não utilize, de modo nenhum, substâncias fácilmente inflamáveis, combustíveis, tóxicas, nocivas para a saúde, corrosivas e irritantes.

Reparações incluindo a ligação de tubagens de agente pulverizador e de tubos são poder ser executadas por pessoal da assistência técnica ou por mão-de-obra这其中a, providacom todos os regulamentos de seguranca.

Armazenagem

Casoa maquina nao sera usada, deve ser guardada em lugar seco e sob condições normais (não abaixo de 0^ ).

Dados&Tecnicos

	SD 43-165	SD 43-400	SDM 43-180	SDM 43-450	SDM 43-DUO	SDM 43-900/1500	SDM 53-1500
Motor de corrente alternada	230/50	230/50	230/50	230/50	230/50	230/50	230/50
Potência nominal	1000	1100	1200	1500	1200-1500	1800	1800
	5,6	5,7	5,2	6,5	5,2/8,1	7,2	7,2
Rotação da escova (rpm)	165	400	180	450	190/380	900/1500	1500
Largura da escova (mm)	430	430	430	430	430	430	530
Altura da trabalho (mm)	250	250	330	330	330	130/320	130/320
Peso (kg)	30	31	36	40	40	44	46
Categoria de proteção	I/IPx4	I/IPx0	I/IPx4	I/IPx0	I/IPx4	I/IPx0	I/IPx0
Acionamento por correia	X	X	X	X	X	XX
Handle vibration level m/s2	1,05	1,05	1,05	1,05	1,05	1,05	1,05

Reserva-se o direito a alteracoes痫icas

NL

Eenschijfsmachine

P A presente assinatura serve para declarar que os modelos supramencionados são produits em conformidade com as seguides directivas e normas.

Eliminaço Correcta Deste Produto (Residuo de Equipamentos Elétricos e Eletrónicos)

Estamarca,apresentada no produits ou na sua literatura indica que ele ncodefer sereliminadojuntamente com osresiduoadomesticosindiferenciadosno rnaldo seu periodo de vidautil.Para impedir danos ao ambiente e a saude humanacausados pelaeeliminaçoincontrolada deresiduoaderevarasepararest equipamentodeotroisosderesiduoereciclalo deformaresponsavel,para promoveruma reutilizacao sustentavel dos recursos materiais.Osutilizadoresdomesticosdevercocontactarouostebelecimientoonde adquiriramesteproduououasentitiesoicaislocaisparaobtereminformacoes sobreondeedequeforma podemleavaresteproduo parapermitar efectuaruma reciclagemsegura em termos ambientais.

Os realizadores professionaisdeercocontactarousefornecedorecnsultratosertermoecondocontrato de compra. Este produitsncodeferasermisturado comotvosresiduoadocomercialisparaeliminaço.
