SDM 43-450 - Průmyslový vysavač NILFISK - Bezplatný návod k obsluze

Typ produktu	Jednokartáčový stroj (průmyslový vysavač)
Značka	NILFISK
Model	SDM 43-450
Určené použití	Čištění vnitřních podlah (rovné plochy, max sklon 2%)
Elektrické napájení	230 V, 50 Hz
Jmenovitý příkon	1500 W
Rychlost otáčení	450 ot/min
Průměr kartáče	430 mm
Pracovní výška	330 mm
Hmotnost	40 kg
Třída ochrany	I / IPx0
Hlavní funkce	Základní čištění, šamponování, stříkání, leštění
Dodávané příslušenství	Nádrž na kapalinu, kartáč, podložka, vypouštěcí hadice, tyč
Údržba a čištění	Před údržbou odpojit; pravidelně kontrolovat kabel; po použití vyčistit
Bezpečnost	Nepoužívat na elektrických kabelech, schodech nebo veřejných komunikacích; dodržovat pokyny
Skladování	Na suchém místě, pokojová teplota (ne pod 0°C)
Záruka a opravy	Kontaktujte velkoobchodníka nebo autorizovaný servis

Často kladené otázky - SDM 43-450 NILFISK

Jak sestavit jednokartáčový stroj SDM 43-450?

Uvolněte imbusové šrouby na skupině nastavení rukojeti, zasuňte tyč až na doraz a poté utáhněte. Nastavte rukojeť rovnoběžně s kolečky. Naviňte elektrický kabel na rukojeť a háček.

Jak uvést stroj do provozu?

Nakloňte stroj na kolečka, přejeďte na místo použití, zapojte kabel. Položte kartáč nebo podložku na podlahu, poté stroj znovu nakloňte na příslušenství. Spusťte páku nastavení rukojeti a zapněte spínač.

Jak používat jednokartáčový stroj k čištění?

Zapněte spínač motoru kartáče pro spuštění. Pro posun stroje doprava mírně zvedněte tyč; doleva ji stlačte dolů. Ve střední poloze pracuje na místě.

Co dělat po použití?

Zvedněte rukojeť nastavení rukojeti a uveďte tyč do svislé polohy. Nakloňte stroj na kolečka, krátce zapněte spínač pro odpojení příslušenství, poté odpojte a naviňte kabel.

Jak provést základní čištění s nádrží na kapalinu?

Připevněte nádrž k závěsnému zařízení, nasuňte hadici na vodní trubici, naplňte nádrž. Umístěte kartáč nebo podložku. Nastavte přívod kapaliny pákou nádrže. Vysávejte špinavou vodu po sekcích.

Jak šamponovat koberce?

Použijte kartáč Perlon 0,3 nebo podložku Sapur. Dávkujte málo kapaliny, dokud nejsou štětiny nasyceny pěnou. Přejíždějte strojem zleva doprava, poté opačným směrem s překryvem asi čtvrtiny pracovní šířky. Pěnu ihned vysajte.

Jak nainstalovat a používat stříkací nádrž?

Namontujte přídržné zařízení na tyč, zavěste nádobku a naklopte dozadu. Zatlačte pružinový třmen. Stiskněte ruční páku pro postřik produktu na podlahu. Ihned začněte čistit.

Jaké jsou základní bezpečnostní pokyny?

Nepoužívat na elektrických kabelech (nebezpečí úrazu elektrickým proudem), ani na schodech nebo veřejných komunikacích. Dodržujte maximální sklon 2%. Používejte pouze nehořlavé a málo pěnivé produkty. Před údržbou odpojte.

Jak udržovat jednokartáčový stroj?

Před jakýmkoli čištěním nebo výměnou dílu odpojte stroj. Pravidelně kontrolujte stav napájecího kabelu. Nepoužívejte, pokud je kabel poškozen. Po každém použití vyčistěte a skladujte na suchém místě při pokojové teplotě.

Kde sehnat náhradní díly nebo nechat opravit přístroj?

Obraťte se na svého velkoobchodníka nebo autorizovaný servis. Opravy, zejména na produktových vedeních, musí provádět kvalifikovaný personál.

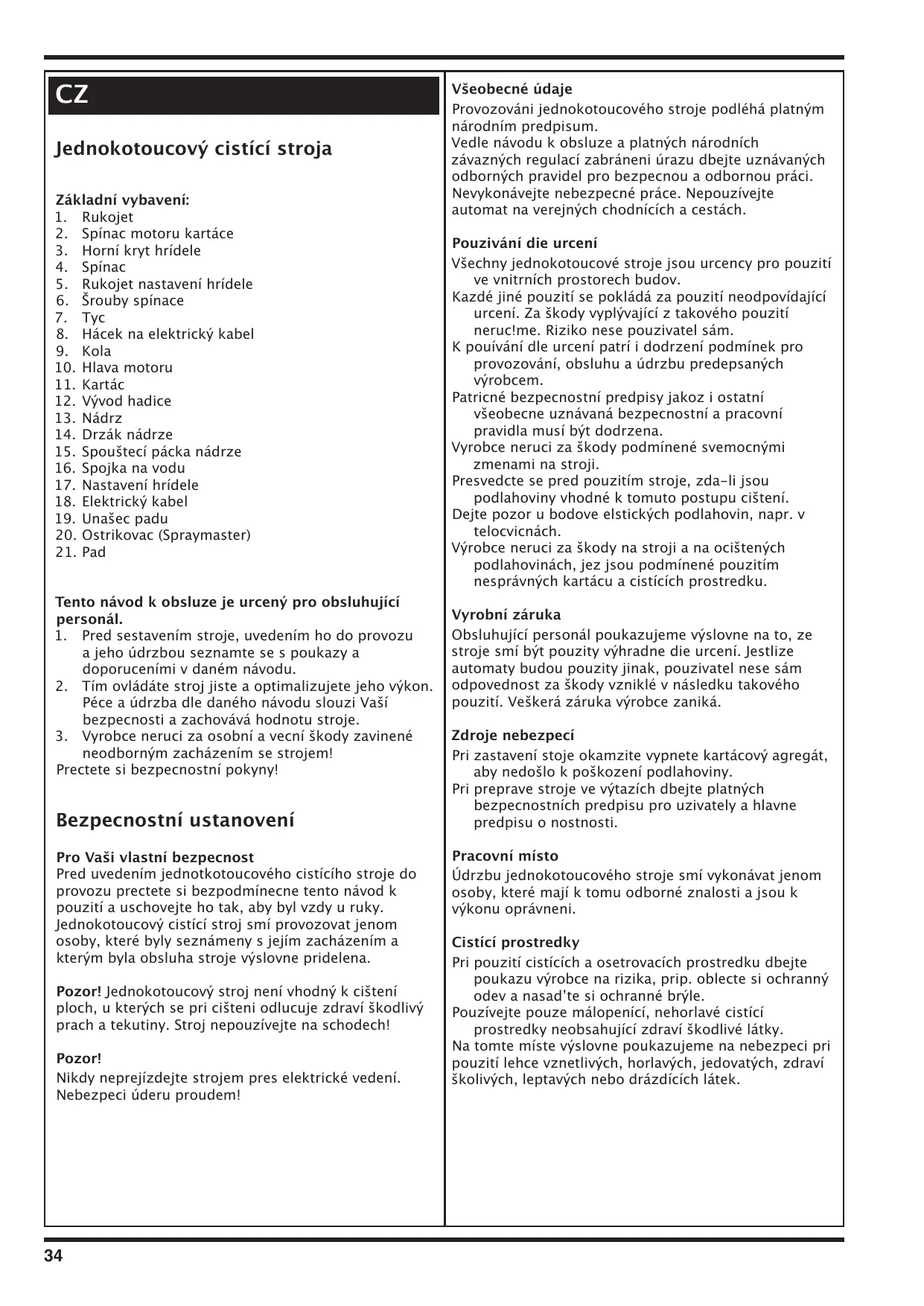

NÁVOD K OBSLUZE SDM 43-450 NILFISK

1. Rukojet
2. Spínac motoru kartáce
3. Horní kryt hridele
4. Spínac
5. Rukojet nastavení hrídele
6. Šrouby spinace
7. Tyc
8. Hacek na elektricky kabel
9. Kola
10. Hlava motoru
11. Kartac
12. Vývod hadice
13. Nadrz
14. Drzak nadrze
15. Spoušćí pácka nádrze
16. Spojka na vodu
17. Nastavení hridele
18. Elektricky kabel
19. Unašec padu
20. Ostrikovac (Spraymaster)
21. Pad

Tento námod k obsluze je ursény pro obsluhujćić personal.

1. Pred sestavením stroje, uvedením ho do provozu a jeho Údrzbou seznámte se s poukazy a doporuceními v daném návodu.
2. Tim ovladate stroj jiste a optimalizujete jeho vykon. Pece a udrzba dle daneho navodu slouzi Vaši bezpecnosti a zachováva hodnotu stroje.
3. Vyrobce neruci za osobní a vecni škody zaviné neodborným zacházením se strojem!

Prectete si bezpecnostniPokyny!

Bezpecností ustanovení

Pro Vaši vlastné bezpecnost

Pred uvedením Jednotkotoucového cistíclostroje do provozu prectete si bezpodminecne tento námod k pouzí a uschovejte ho tak, aby byl vźdy u ruky. Jednokotoucové cistíci stroj smí provozovat Jenom osoby, které byly seznámeny s jejím zacházeníma kterým byla obsluha stroje vyslovne pridelena.

Pozor! Jednokotoucovy stroj není vchodný k cistení ploch, u kterych se pri cisteni odlucuje zdraví škodlivý prac a tekutiny. Stroj nepouzívejte na schodech!

Pozor!

Nikdy neprejízdejte strojem pres elektrické vedení.
Nebezpeci úderu proudem!

Vseobecne udaje

Provozovani Jednokotoucového stroje podlélá platnym národním predpisum.

Vedle námodu k obsluze a platních národnich
závazních regulaci zabràneni urazu dbeje uznávaních
odborních pravidel pro bezpecnou a odbornou przyci.

Nevykonávejte nebezpecné práce. Nepouzívejte automat na verejních chodnicích a cestách.

Pouzivání die urchéni

Vsechny Jednokotoucové stroje jsou urcency pro pouzit ve vnitrnich prostorech budov.
Kazdé jiné pouziti sePokláda za pouziti neodpovídajíci urcení. Za škody vyplývajíci z takového pouziti neruc!me. Riziko nese pouzivatel sám.
K pouivani dre urcenipatrii dodrzenipodminek pro provozovani, obsluhu a udrzbu predepsanych vyrobcem.
Patricné bezpecnostní predpisy jakoz i ostatní všeobecne uznávaná bezpecnostní a pracovní pravidla musí být dodrzena.
Vyrobce neruci za škody podminné svemocnymi zmenami na stroji.
Presvedcte se pred pouzitím stroje, zda-li jsou podlahoviny vchodné k tomuto postupu cisteni.
Dejte pozor u bodove elstickych podlahovin, napr. v telocvicnach.
Vyrobce neruci za škody na stroji a na ocistenych podlahovinách, jez jsou podminené pouzitím nesprávních kartácu a cistécích prostredku.

Vyrobní záruka

Obsluhující personal poukazujeme vyslovne na to, ze stroje smí být pouzity vyhradne die urchení. jestlize automaty budou pouzity jinak, pouzivatel nese sám odpovednost za škody vzníklé v následku takového pouziti. Veškerá záruka vyrobce zaníka.

Zdroje nebezpeci

Pri zastavení stoje okamzite vypnete kartácový agregát, aby nedoslo k poškození podlahoviny.

Pri preprave stroje ve vytazich dbejte platnych bezpecnostnich predpisu pro uzivately a hlavne predpisu o nostnosti.

Pracovní misto

Udrzbu Jednokotoucového stroje smí vykonávat Jenom osoby, které mají k tomu odborné znalosti a jsou k vykonu oprávneni.

Cistíci prostredky

Pri pouzití cistících a osetrovacích prostredku dbejte poukazu vyrobce na rizika, prip. obiecte si ochranný odev a nasad'te si ochranné bryle.

Pouzívejte pouze malopeníci, nehorlavé cistíci prostredky neobsahujíci zdraví škodlivé látky.

Na tomte miste vyslovne poukazujeme na nebezpeci pri pouziti lehce vznetlivych, horlavych, jakovatych, zdravskolivych, leptavych nebo draddicich latek.

První uvedeni do provozu

Dodání stroje, instrukce o bezpecnostních predpisech, provozoáni a udrzbe stroje jakoz i první uvedeni do provozu se zpravidla provádi naším autorizovaných odborníkem.

Jestlize tomu není tak, pak je provozovatel odpovedný za instruktáz obsluhujćího personál.

Uvedeni de provozu/provoz

Prosím presvedte se, odpovída-li pocet voltu v mistnosti, kde má byt stroj provozován, poctu voltu udaném na štitku s oznacením typu stroje.

Návod k montázi

Motorová hlavice a oj se dodávaj zabalné seprátne.

Nejprve odstrante šrouby na aggregáte na prestavení násady (17).

Pak lehcezasunte oj (7) do agregatu (17)do nárazu.

Vyrovnejte rukojet' (1) paralelleke ke koleckam (9) tak, ze otevrená strana pouzdra vrchní casti (3) ukazuje dozadu.

Pak šrouby opet zašroubujte.

Elektrokabel (18) se navíjí pres rukojet' (a) a hák (8).

Co treba udelat pred pouzitim

Uchopte rukojet' (1) obema rukama a sklopte stroj nazad tak, aby zustal stating na kileckach (A).

Stroj pak zaveste na misto provozu a pripojte elektrokabel k siti.

Prislusenstvi (11), kartac nebo hnaci talir s poduskou, polozte na podlahu.

Opet sklopte stroj nazad na kolecka a postavte stroj nad kartác (resp. hnaci talír) tak, aby se upínaci hrot a prisuba kartáce kryly. Stroj pak postavte na kartác (B).

Pak táhnete za páku na prestavení oji (5) a postavte oji (7) do pracovní polohy. Ruky musí byt pritom pohodné natáhnuty smerem dolu.

Stoj vyrovnejte vodorovne na pracovni element (kartánebo hnácí talír). Stlacte blokovány spinace (4) alehce se dotknete spinace motoru kartáce (2).

Cást s prisluşenstvím se samocinne zasune.

Stroj se pohybuje doprava (D), jestlize lehc nadzvednete oji (7).

Stroj se pohybuje doleva (D), jestlize oji tlacite dolu.

Stroj pracuje na miste, jestlize drzite oji ve stredni poloze.

Po ukoncení provozu musité postupovat následovne: Táhnete za páku na prestavení oji (5) a postavte oji (7) kolmo.

Pak sklopte stroj nazad na kolecka (9) a krátce stlacte spinac motoru kartáce (2). Prisluenství (11) se vysune z drzák.

Vytáhnete zástrcku ze zásuvky a navite elektrokabel (18) pres rokojet' (1) a hák (8).

Základní cistení:

Pro základní cisteni je Jednokotoucovy stoj vybaven následujícím prisluenstvím:

nádrzi na tekutiny (13)
kartácem na drhnutí (11) nebo hnacím talírem s cernou poduškou 19).

Nádrz pripevnete na drzák (14).

Vytokovou hadici (12)zasunte do hrdla na privod vody (16).

Naplnte nádrz (13). Pak vlozte karac nebo hnaci talír s poduškou.

Privod vody se regulje pákou na nádrzi (15)
presouváním páky (5) smerem nahoru nebo dolu.

Spinavá voda se odsáva po úsecích jederm z vysavocu na vodu.

Samponování - dukladné a racionálné

Pro šamponováni je stroj vybaven následujíci, prislušenstvím:

• Nadrzi na tekutinu, kartácem na šamponování
  z Perlonu 0,3 nebo Sapur poduškou pro textilní podlahoviny. Pracovní postupy jsou obdogné jaku u základniho ciştení.

Stroj s kartácem na šamponování nechte rozbehnout nasucho.

Davkujte malé mnozství tekutiny tak dlouho, az se šetiny nasyti penou.

Pohybjute strojem s rotujicim kartacem zleva dopravanebo naopak. Okamzite potom pohybjute strojem stejnym zpusobem opacnym smerem, avsak o ctvrtinu pracovni plochy dale (E).

Teprve potom pohybjte strojem spirálovite po predšamponovaných pracovnich plochách. Pritom se oba pracovné pásma pojmou v celkové šírcé (F).

Pri šamponování doporucujeme okamzite odsávat špinavou penu po úsecích vysavacem na vodu.

Návod k montázi spraymastera

Pripevnete drzák Rozprašovác konvicky na oji (7) tak, ze drzák ukazuje nahoru a ze strany obsluhy stroje doleva (G).

Zaveste Rozprašovaci konvicku cepem do drzáku a odklopte ji dozadu tak az zaskoci do kulickové aretace.

Pak posunte opasek pruziny nebo agrehat na prestaveni oji (7).

Dózu muzete pripevni podle prání vlevo nebo vpravo (H).

Kloubovou hadici otaceci na vsechny strany nastavte dre Vasheho prani.

Cisteni

Pro ciştení vybavte stroj následujíím prísluěnstvím: - spraymasterem, hnacím talírem pro podušky, zlutehnedou nebo zelenou poduškou pro Low Speed nebo spraymasterem, hnacím talírem pro podušky, cervenou poduškou pro High Speed.

Naplnte Rozprašovaci konvicku zádanym vyrobkem.

Vlozte hnaci talir s poduskou.

Pak stroj zapene.

Po nekolikrátném stlaceni pácky spraymaster Rozprašuje cistíci prostredek po podlaze. Okamzite zaçnete cistit az dosáhnete lesku.

Doporucujeme podlahoviny cistit po malych usecich.

Stroj je zvlást' vhdný k cisteni polymérovymi disperzemi. Odolnost povrchové upravy proti opotrebení zustane zachována. Pruhy a cáry lze snadno odstranit.

Leštení

Pro lestení vybavte Váš stroj následujićim prislušenstvím: - Hnacim talírem pro podušky, bilou poduškou pro High Speed.

Namontujte do stroje hnaci talir s poduskou.

Pak spust'te stroj.

Servis

V priñe oprav obrat'te se na Vašeho odborného velkoobchodníka nebo na jedem ze servisních opraváren.

Tam Vás odborne a rychle obslouši.

Pozor! Stroj je urcen na provozovani na rovnych plochach s maximálím stoupáním do 2%.

Pozor! Stroj se nésmi provozovat na verejnych cestach a chodnicich.

Predpisy na udrsbu

Dbejte bezpodminecne následujicíchPokynu:

Vypnete pohon a odpojte stroj od siti pred ciştenim a udrzbou stroje, pri vymene dlu nebo pri prerazováni na jinou funkci.

Dbejte na to, aby privodni kabel nebyl poškozen strojem, aby nebyl stlacen nebo natrhnut a pod.

Pravidelne kontrlujte, zda-li privodni kabel nevykazuje stopy poskozeni.

Pouzité privodiní kably nebo pripojná vedení musi odpovídat typu udanému vyrobcem.

Pri vymene spojovacich zasuvek privodnich kablu nebo pripojnych vedeni musi byt zabezpecena jegich mechanicka pevnost a nepropustnost pro strikajici vodu.

Pri preprave stroje vytaky postavte oji kolmo, aby neuvázla mezi stenami šachty.

Oj je pojišena proti zpetnému pohybu do vychoź polohy automatickYM patentovanym prestavovacim zarizením.

Pouzívejte výhradne cistíci prostredky, jez jsou vhodné pro ucel pouzít stroje.

Nepouzívejte lehce vznetlivé, horlavé, jegovaté, zdrávi skodlivé, leptavé nebo drazdíci látky.

Opravy vcetne vmontovani vedeni pro Rozprašovací prostredky a hadic smí provádet Jenom k tomu oprávné servisni slusby nebo odborníci, jez jsou oboznáméní s relevantními bezpecnostními predpisy.

Uschování

Jestlize stroj není v provozu, uschovejte ho v suchém prostoru s normánlími podmínkami mistrnosti (s teplotou nad 0^ ).

Tecknická data
	SD 43-165	SD 43-400	SDM 43-180	SDM 43-450	SDM 43-DUO	SDM 43-900/1500	SDM 53-1500
Motor na strídavý proud	230/50	230/50	230/50	230/50	230/50	230/50	230/50
Jmenovitý príkon	1000	1100	1200	1500	1200-1500	1800	1800
	5,6	5,7	5,2	6,5	5,2/8,1	7,2	7,2
Pocet otácek kartace (otácek/min.)	165	400	180	450	190/380	900/1500	1500
Pracovní šírka	430	430	430	430	430	430	530
Pracovní výška	250	250	330	330	330	130/320	130/320
Váha (kg)	30	31	36	40	40	44	46
Trída ochrany	I/IPx4	I/IPx0	I/IPx4	I/IPx0	I/IPx4	I/IPx0	I/IPx0
Remenový pohon	X	X	X	X	X	XX
Handle vibration level m/s2	1,05	1,05	1,05	1,05	1,05	1,05	1,05

HU

Tento námod k oblsuhe je urscený pro obsluhujci personal.

1. Pred dostavením stroje, uvedením ho do prevádzky a pred jeho údrzbou soznámte sa s poukazmi a doporuceniami v danom námode.
2. Tim ovládate stroj bezpecne a optimalizujete jeho výkon. Opatera a udrzba stroja podl'a daného námodu slúzi Vašej bezpecnosti a zachováva hodnotu stroja.
3. Vyrobca neruci za osobné a vecné škody zaprinciné neodborným zachadzanim so strojom! Precitajte si bezpecnostné poukyny!

Obsluhujuci personal poukazujeme vyslovne na to, ze stroi smie byt' pouzity vyhradne podl'a jeho urchenia. Ak automaty budu pouzite inak, pouzivatel' nesie sams zodpovednost' za skody, ktoré vzniknu v nasledku takého pouzitia. Akákol'vek záruka vyrobca zanika.

Zdroje nebezpecia

Pri zastavení stroja okamzite vypnite kefový agregát,
aby nedoslo k pozkodeniu podlahoviny.

Pri preprave stroja vo vyt'ahoch dbajte na platné bezpecnostné predpisy pre uzivatel'ov a na hlavne na predpisy o nostnosti.

Pracovné miesto

Prosím presvedte sa, ci pocet voltov v miestnosti, kde má byt' stroj prevázkovaný, zodpovedá poctu voltov udanom na štitku s oznacením typu stroja.

Návod k montázi

Po ukoncení prevádzky musité postupovat' nasledovne:

Potiahnite páku na prestavenje oja (5) a postavte oje (7) kolmo.

Potom stroj sklopte dozadu na kolieska (9) a krátko stlacte spinac motora kefy (2). Príslušenstvo (11) sa vysunie z držáku.

VytilhniTE zástrCKU zo zásuvky a navite elektrkábel (18) cez rokovát' (1) a hák (8).

Základne cisteni:

Nádrz pripevnite na drzák (14).

Vytokovú hadicu (12)zasunte do hrdla na privod vody (16).

NapInte nádrz (13). Potom vlozte kefu alebo hnaci tanier s poduškou.

Návod k montázi spraymastera

Pripevnite drzak Rozprašovacej kanvicky na oji (7) tak, ze drzak ukazuje hore a zo strany obsluhy stroja dol'ava (G).

V priñe opráv obrat'te sa na Vásho odborného velkoobchodníka alebo na jedem zo servisnéch opravární.

Tam Vás odborne a rychlo abslúzia.

Nepouzívajte l'ahko vznietivé, horl'avé, jegovaté, zdraviu škodlivé, leptavé alebo drázi diace látky.

Vyhradzujeme si zmeny v dosledku technickych zlepšeni.

SF

Návod na obsluhu si láskavo starostlivo prečitajte!

Bezpečnostné poukyny

Všeobecné pripomienky

Pri prevadzke jegnokotučového stroja sa riad'te platnymi predpismi.

Ak to Nie je tak, za zaškolenie používatel'ov stroja zodpovedá prevázkovatel'.

sa vysunie zo zaberu.
Vytiahnite vidlicu z napajacej zasuvky a navihte elektricky kabel (18) okolo riadidiel (1) a zavesu na kabel (8).

Dókladné Čistenie jegnoduchým spösobom:

Vyrobca si vyhradzuje pravo na technické zmeny

EST

Seadme osad

1. Käepide
2. Harjamootori luliti
3. Varre ulaosa korpus
4. Lülitilukk
5. Varre regulerimiskäepide
6. Lulitisektsooni kruvid
7. Kang
8. Juhtmekonks
9. Rattad
10. Mootoriosa
11. Hari
12. Valjalaskevoolik
13. Vedelikumahuti
14. Mahutihoidik
15. Mahutihoob
16. Veeuhendus
17. Varre reguleerimisseadis
18. Elektrijuhe
19. Alusketaste veoplaat
20. Spraymaster
21. Alusketas

See kasutusjuhend on moeldud seadmega toottavale personalile.

CZ Nizpe podepsaný stvrzije, Že vyše uvedeny model byly vyroben v souladu s nasledujicimi směrnicemi a normami.

Správna likvidácia tohoto vyrobku (Elektrotechnický a elektronický odpad)

Správná likvidace tohoto produktu (Zničeni elektrického a elektronického zařízení)

Tato značka zobrazená na produktu nebo v dokumentaci znamená, ze by neměl být používán s jinými domácimi zařizeními po skončeni svého funkčného obdóbi. Aby se zabránilo mozněmu znečistuěni zhivotního prostředí nebo zraněné cloveká díky nekontrolovánek uzměćné, oddělte je prosíme od další typů oppadú a recyklujte je zodpovedné k podpře opětovného vyuzití hmotnéch zdrojure.

Členové domácnosti by měli kontaktovat jak prodejce, u něhož produkt zakoupili, tak mistné vladné kancelář, ohledné podrobností, kde a jak můžete tento vyrobek bezpečné vzhledem k Životnímu prostředí recyklovat. Obchodníci by měli kontaktovat své dodavatele a zkontrolovat všechny podmínky koupě. Tento vyrobek by se neměl míchat s jinými komerčními produkty, určenými k likvidaci.

Slovenia
