Tipo de produto	Máquina de café espresso
Marca	SAECO
Modelo	NINA BAR
Dimensões (L × A × P)	270 × 350 × 300 mm
Peso	4 kg
Capacidade do reservatório de água	1,5 L
Pressão da bomba	15 bar
Material do chassi	Plástico
Caldeira	Aço inoxidável
Porta-filtro	Pressurizado
Tipos de café utilizáveis	Café moído e cápsulas ESE
Funções principais	Café simples/duplo, água quente, vapor, cappuccino
Programação da quantidade de café	Sim (ajustável pelo botão café)
Cappuccinatore	Sim, orientável
Pannarello (acessório de espuma de leite)	Sim, incluído
Painel de controle	Na frente com botões iluminados
Dispositivos de segurança	Disjuntor térmico
Alimentação elétrica	220-240 V / 50-60 Hz (estimativa)
Potência nominal	1200 W (estimativa)
Manutenção e limpeza	Limpeza diária do reservatório, limpeza semanal do cappuccinatore, descalcificação a cada 3-4 meses
Acessórios incluídos	Porta-filtro, filtros (café moído e cápsulas), adaptador, pivô, cappuccinatore, Pannarello, medida de café
Reparabilidade	Contatar um centro de assistência autorizado

Perguntas frequentes - NINA BAR SAECO

Como iniciar a máquina após longa inatividade?

Após inatividade ou se o circuito estiver vazio, é necessário reativar o circuito: pressione o interruptor, abra o botão de água quente/vapor, depois pressione o botão de água quente até que a água flua.

O que fazer se a máquina não ligar?

Verifique se a máquina está conectada a uma tomada elétrica funcional. Se o problema persistir, entre em contato com um centro de assistência autorizado.

O café está muito frio, o que fazer?

Pré-aqueça o porta-filtro deixando correr um pouco de água quente com o botão café, e use xícaras pré-aquecidas (enxaguadas com água quente).

Como usar cápsulas de café?

Remova o filtro de café moído e o adaptador, insira o filtro para cápsulas no porta-filtro. Coloque uma cápsula, trave o porta-filtro e pressione o botão café simples.

Como preparar um cappuccino?

Encha um recipiente com leite frio (1/3). Use o cappuccinatore ou o Pannarello. Ative a função vapor, mergulhe o tubo no leite, abra o botão de vapor e espume. Feche o botão e despeje o leite sobre o café.

Por que todos os botões piscam?

Isso significa que o circuito de água está vazio ou que é necessário reativar a máquina. Siga o procedimento de reativação descrito no manual (seção 4.5).

Como programar a quantidade de café desejada?

Coloque o café no porta-filtro, uma xícara sob o bico, depois pressione o botão café (15) sem soltar. Após 3 segundos, a distribuição começa; solte o botão quando a quantidade desejada for atingida.

Como limpar o cappuccinatore?

Desmonte completamente o cappuccinatore (parte superior e inferior). Lave todas as peças em água morna uma vez por semana. Limpe também o tubo de aspiração com um pano úmido.

Quando e como descalcificar a máquina?

Descalcifique a cada 3 a 4 meses ou se o fluxo diminuir. Use uma solução descalcificante para máquinas de café (recomendado: solução Saeco). Siga o procedimento descrito no manual (seção 11). Nunca use vinagre.

O café não sai ou sai em gotas, o que verificar?

Verifique se o reservatório de água está cheio, se a moagem não está muito fina, se o filtro não está entupido e se a máquina não está incrustada. Limpe o porta-filtro e, se necessário, descalcifique.

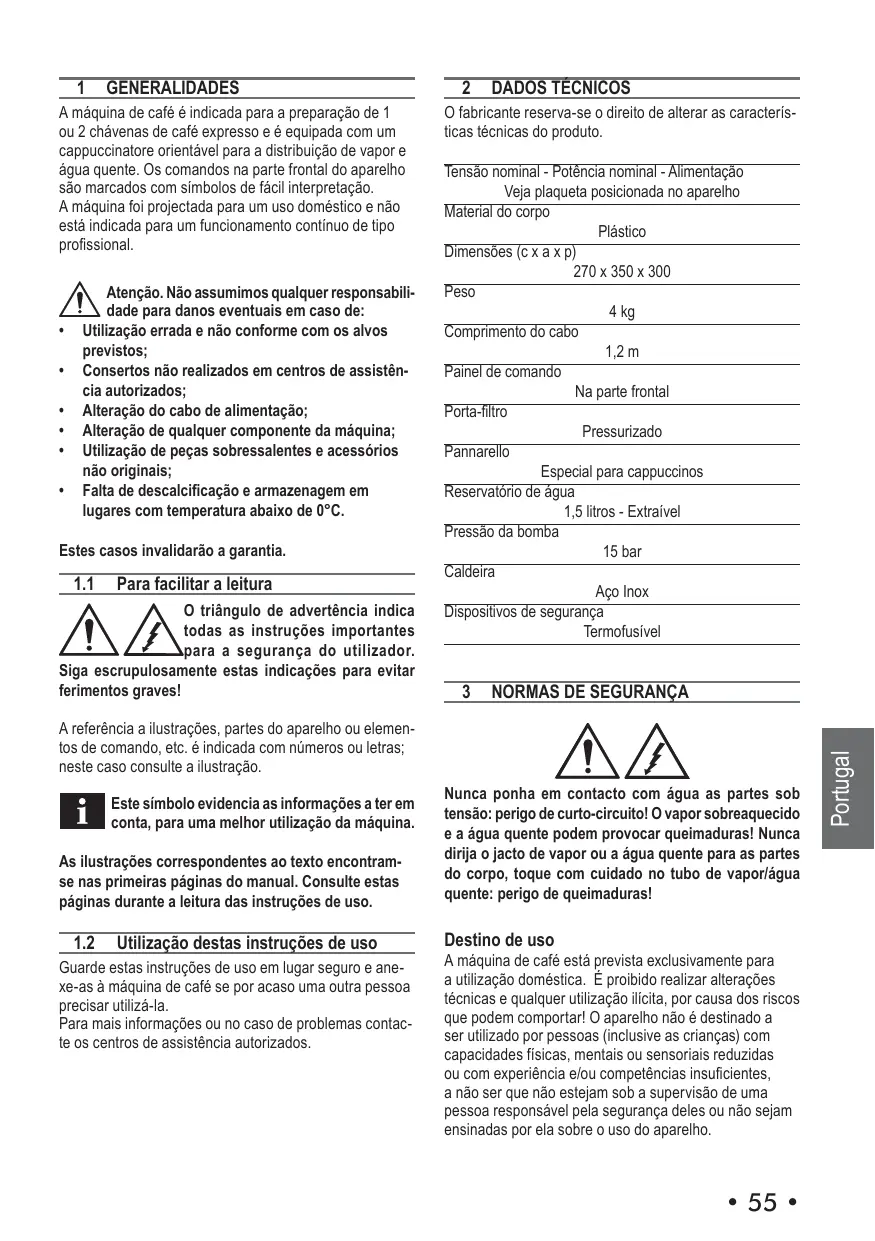

MANUAL DE UTILIZADOR NINA BAR SAECO

Aakra de café é indicada para a preparação de 1 ou 2 chávenas de café expresso e é equipada com um cappuccinatore orientável para a distribuição de vapor e água quente. Os comandos na parte frontal do aparelho são marcados com símbolos de fácil interpretação. Aakra foi projetada para um uso doméstico e não está indicada para um funcionamento contínuo de tipo profissional.

Atenção. Não assumimos qualquer responsabilidade por danos eventuais em caso de:

• Utilização errada e não conforme com os fins previstos;
• Reparações não realizadas em centros de assistência autorizados;
• Alteração do cabo de alimentação;
• Alteração de qualquer componente da máquina;
• Utilização de peças sobressalentes e acessórios não originais;
• Falta de descalcificação e armazenagem em locais com temperatura abaixo de 0°C.

Estes casos invalidarão a garantia.

1.1 Para facilitar a leitura

O triângulo de advertência indica todas as instruções importantes para a segurança do Utilizador.

A referência a ilustrações, partes do aparelho ou elementos de comando, etc. é indicada com números ou letras; neste caso, consulte a ilustração.

Este símbolo evidencia as informações a ter em conta para um melhor uso da máquina.

As ilustrações correspondentes ao texto encontram-se nas primeiras páginas do manual. Consulte estas páginas durante a leitura das instruções de uso.

1.2 Utilização destas instruções de uso

Guarde estas instruções de uso em lugar seguro e anexe-as à máquina de café, caso outras pessoas precisem utilizá-las.

Para mais informações ou em caso de problemas, contacte os centros de assistência autorizados.

2 DADOS TÉCNICOS

O fabricante reserva-se o direito de alterar as características do produto.

Tensão nominal - Potência nominal - Alimentação: veja a plaqueta posicionada no aparelho.

Material do corpo

Plástico

Dimensões (c x a x p)

270 x 350 x 300

Peso

4 kg

Comprimento do cabo

1,2 m

Painel de comando

Na parte frontal

Porta-filtro

Pressurizado

Pannarello

Especial para cappuccinos

Reservatório de água

1,5 litros - Extraível

Pressão da bomba

15 bar

Caldeira

Aço Inox

Nunca ponha em contato com água as partes sob tensão: perigo de curto-circuito! O vapor superaquecido e a água quente podem provocar queimaduras! Nunca dirija o jato de vapor ou a água quente para as partes do corpo, toque com cuidado no tubo de vapor/água quente: perigo de queimaduras!

Destino de uso

A máquina de café está prevista exclusivamente para a utilização doméstica. É proibido realizar alterações técnicas e qualquer utilização ilícita, por causa dos riscos que podem ocorrer! O aparelho não é destinado a ser utilizado por pessoas (inclusive crianças) com capacidades físicas, mentais ou sensoriais reduzidas ou com experiência e/ou competências insuficientes, a não ser que estejam sob a supervisão de uma pessoa responsável por segurar deles ou não sejam ensinadas por ela sobre o uso do aparelho.

Alimentação de corrente

Ligue a máquina de café somente em uma tomada de corrente adequada. A tensão deve corresponder àquela indicada na plaqueta do aparelho.

Cabo de alimentação

Nunca use a máquina de café se o cabo de alimentação estiver defeituoso. Se o cabo de alimentação estiver danificado, deverá ser substituído pelo fabricante ou pelo seu serviço de assistência ao cliente. Não faça passar o cabo de alimentação por ângulos e cantos vivos, acima de objetos muito quentes e proteja-o contra o óleo. Não agarre ou puxe a máquina de café segurando-a pelo cabo. Não tire a ficha puxando-a pelo cabo ou toque nela com as mãos molhadas.

Não deixe pender o cabo de alimentação de mesas ou estantes.

Proteção de outras pessoas

Mantenha as crianças sob supervisão, para que não brinquem com o aparelho.

As crianças não têm a noção do perigo ligado ao uso dos eletrodomésticos. Não deixe ao alcance das crianças os materiais utilizados para embalar a máquina.

Perigo de queimaduras

Evite dirigir contra si mesmo e/ou outros jatos de vapor sobreaquecido e/ou água quente. Utilize sempre as pegas ou os botões apropriados.

Nunca tire o porta-filtro pressurizado durante a distribuição do café. Durante a fase de aquecimento pode sair gotas de água quente do grupo de distribuição do café.

Colocação

Coloque a máquina de modo que ninguém possa virá-la ou ferir-se por causa da própria máquina.

Água quente ou vapor sobreaquecido poderiam sair: perigo de queimaduras!

Não deixe a máquina a uma temperatura inferior a 0°C; o gelo poderia danificar a máquina.

Não use a máquina de café em lugar aberto.

Não coloque a máquina acima de superfícies muito quentes e perto de chamas vivas para que a carcaça funda ou de qualquer maneira se danifique.

Limpeza

Antes de limpar, é indispensável desligar a máquina. Além disso, aguarde a máquina se arrefecer. Nunca mergulhe a máquina em água.

É severamente proibido realizar intervenções no interior da máquina.

Não utilize para fins alimentares a água que restou no reservatório por alguns dias; lave o reservatório e encha-o com água fresca potável.

Especial para o uso e a manutenção

Para um correto e bom funcionamento da máquina de café, aconselha-se a:

• Escolher uma superfície de apoio bem nivelada;
• Escolher um ambiente suficientemente iluminado, higiénico e com uma tomada de corrente facilmente acessível;
• Providenciar uma distância mínima das paredes da máquina como indicado na figura (Fig. A).

Custódia da máquina

Quando a máquina ficar inutilizada por um período prolongado, desligue a máquina e tire a ficha da tomada. Guarde-a em lugar seco e fora do alcance das crianças. Proteja-a contra o pó e a sujeira.

Consertos / Manutenção

No caso de avarias, defeitos ou suspeita de defeito após uma queda, desligue logo a ficha da tomada. Nunca ponha a funcionar uma máquina defeituosa. Só os Centros de Assistência Autorizados poderão realizar intervenções e consertos. No caso de intervenções não realizadas corretamente, declina-se toda e qualquer responsabilidade por danos eventuais.

Anti-incêndio

No caso de incêndio, utilize extintores de dióxido de carbono (CO2). Não utilize água ou extintores de pó.

Legenda componentes da máquina (Pág. 4)

1 Painel de comando 2 Interruptor ON/OFF 3 Reservatório de água 4 Botão água quente / vapor 5 Reservatório de recuperação da água + grelha 6 Grupo de distribuição de café 7 Cappuccinatore 8 Cabo de alimentação 9 Medidor para café moído 10 Porta-filtro pressurizado 11 Filtro para café moído (único para a distribuição de 1 ou 2 cafés) 12 Adaptador para baixo café moído 13 Pino de distribuição 14 Filtro para café em pastilhas 15 Tecla luminosa de distribuição de café único 16 Tecla luminosa de distribuição de café duplo 17 Tecla luminosa de distribuição de água quente 18 Tecla luminosa de distribuição de vapor 19 Pannarello

4 INSTALAÇÃO

Para a sua segurança e a de terceiros, siga escrupulosamente as "Normas de segurança" indicadas no cap. 3.

4.1 Embalagem

A embalagem original foi projetada e realizada para proteger a máquina durante a expedição. Aconselha-se a conservá-la para um eventual futuro transporte.

4.2 Advertências de instalação

Antes de instalar a máquina, siga as seguintes indicações de segurança:

• coloque a máquina num lugar seguro;
• certifique-se de que as crianças não têm a possibilidade de brincar com a máquina;
• não coloque a máquina acima de superfícies muito quentes ou perto de chamas vivas.

Obs.: aconselha-se a lavar os componentes antes da sua primeira utilização e/ou antes de cada utilização.

4.3 Ligar a máquina

A corrente elétrica pode ser perigosa! Por consequência, siga sempre escrupulosamente as normas de segurança. Nunca utilize cabos defeituosos e as fichas defeituosas devem ser substituídas imediatamente pelos Centros de Assistência autorizados.

A tensão do aparelho foi ajustada na fábrica. Certifique-se de que a tensão de rede corresponde às indicações indicadas na plaqueta de identificação posicionada no fundo do aparelho.

• Certifique-se de que o interruptor geral ON/OFF (2) não está pressionado antes de ligar a máquina à rede elétrica.
• Introduza a ficha numa tomada de parede de tensão adequada.

4.4 Reservatório de água

• (Fig.1) - Retire o reservatório de água (3).
• (Fig.2) - Enxague-o e encha-o com água fresca potável, evitando introduzir uma quantidade excessiva.
• (Fig.1) - Reintroduza o reservatório na sua sede; certifique-se de que está posicionado corretamente.

Introduza no reservatório sempre e só água fresca potável sem gás. Água quente e também

outros líquidos podem danificar o reservatório. Não ponha a funcionar a máquina sem água: certifique-se de que há água suficiente dentro do reservatório.

4.5 Carregamento do circuito

Durante a primeira colocação em funcionamento e depois de esgotada a água, o circuito da máquina deve ser recarregado; a máquina indica a necessidade de realizar esta operação fazendo piscar ao mesmo tempo as 4 teclas do painel de comando.

• (Fig.3) - Pressione o interruptor ON/OFF (2); as 4 teclas piscam;
• (Fig.4) - Introduza um recipiente debaixo do cappuccinatore.
• (Fig.5) - Abra o botão (4) “água quente/vapor” rodando-o no sentido anti-horário.
• (Fig.6) - Pressione a tecla água quente (17).
• Aguarde a máquina terminar a distribuição de água.
• Feche o botão (4) “água quente/vapor” rodando-o no sentido horário. Remova o recipiente.

Depois de acabado o primeiro carregamento do circuito, a máquina entra no estado de aqueci

mento e não será possível distribuir café/água/vapor até quando os dois indicadores LED 15 e 16 não se tornarem acesos e fixos.

Agora a máquina está pronta para a distribuição de café e vapor; consulte os capítulos que dizem respeito aos detalhes de estrutura.

Obs.: se a operação não for completada, as 4 teclas continuarão a piscar e não será possível usar a máquina.

4.6 Ajustar o reservatório de recuperação de água

É possível ajustar o reservatório de recuperação de água para adaptá-lo às dimensões das chávenas pequenas ou das chávenas utilizadas.

Para ajustar a altura do reservatório de recuperação de água proceda da seguinte forma:

• Levante o reservatório de recuperação de água e retire a grelha.
• Retire o suporte posicionado debaixo do reservatório.
• Rode o suporte e posicione-o na abertura de café.
• Coloque o reservatório de recuperação de água acima do suporte e volte a posicionar a grelha.

5 DISTRIBUIÇÃO DO CAFÉ

Atenção! Durante a distribuição do café é proibido desligar o porta-filtro pressurizado rodando-o manualmente no sentido horário. Perigo de queimaduras.

• Durante esta operação as teclas (15 - 16) poderão acender-se e apagar-se; este funcionamento deve ser considerado normal e não uma anomalia.
• Antes do uso, certifique-se de que o botão (4) de água quente/vapor está fechado e que o reservatório de água contém uma quantidade suficiente de água. (Fig.3) - Pressione o interruptor ON/OFF (2).
• Aguarde as teclas (15 - 16) se acenderem de modo fixo, agora a máquina está pronta para distribuir café.

5.1 Com café moído

• (Fig.7) - Introduza o pino (13) no porta-filtro pressurizado (10).
• (Fig.8A) - Introduza o adaptador (12) no porta-filtro pressurizado (13) e sucessivamente introduza o filtro (11).
• (Fig.11) - Introduza o porta-filtro debaixo do grupo de distribuição (6).
• (Fig.12) - Rode o porta-filtro de esquerda para direita até bloquear-se.
• (Fig.14) - Pré-aqueça o porta-filtro pressurizado pressionando a tecla (15). A água começará a sair do porta-filtro pressurizado (esta operação torna-se necessária apenas para o primeiro café).
• A distribuição de água terminará automaticamente.
• (Fig.16) - Retire o porta-filtro da máquina, rodando-o de direita para esquerda e deite fora a água residual. Graças ao filtro especial (11) fornecido com a máquina, não precisará trocar o filtro para obter um ou dois cafés.
• (Fig.9A) - Deite 1-1,5 medidas para um único café ou 2 medidas cheias até à borda para o café duplo; limpe a borda do porta-filtro dos restos de café.
• (Fig.11) - Introduza o porta-filtro (10) debaixo do grupo de distribuição (6).
• (Fig.12) - Rode o porta-filtro de esquerda para direita até bloquear-se.
• (Fig.13) - Pegue 1 ou 2 chávenas pré-aquecidas e coloque-as debaixo do porta-filtro pressurizado; certifique-se de que estão colocadas corretamente debaixo dos furos de saída do café.
• (Fig.14) - Pressione:
• a tecla (15) para obter 1 café ou;
• a tecla (16) para obter 2 cafés.
• Depois de alcançada a quantidade de café programada, a boquilha terminará automaticamente a distribuição; retire as chávenas pequenas com o café (Fig.15).
• (Fig.16) - No fim da distribuição aguarde uns segundos, retire o porta-filtro pressurizado e deite fora as borras.

Nota para a limpeza: manter limpo o filtro do porta-filtro pressurizado extraindo-o da

sede e lavando-o com água potável (Fig.17). Lave o adap

tador e o pino presentes no porta-filtro; sucessivamente lave também o porta-filtro.

5.2 Com café em pastilhas

• (Fig.10) - Tire, utilizando uma colher (chá), o filtro para café moído (11) e o adaptador (12) do porta-filtro pressurizado (10).
• (Fig.7) - Tire o pino (13) do porta-filtro pressurizado (10).
• (Fig.8B) - Introduza o filtro para pastilhas (14) no porta-filtro pressurizado (13).
• (Fig.11) - Introduza o porta-filtro pressurizado debaixo do grupo de distribuição (6).
• (Fig.12) - Rode o porta-filtro de esquerda para direita até bloquear-se.
• (Fig.14) - Pré-aqueça o porta-filtro pressurizado pressionando a tecla (15). A água começará a sair do porta-filtro pressurizado (esta operação torna-se necessária apenas para o primeiro café).
• A distribuição de água terminará automaticamente.
• (Fig.16) - Retire o porta-filtro pressurizado da máquina, rodando-o da direita para a esquerda e deite fora a água residual.
• (Fig.9B) - Introduza a pastilha no porta-filtro; certifique-se de que o papel da pastilha não sai do porta-filtro.
• (Fig.11) - Introduza o porta-filtro pressurizado debaixo do grupo de distribuição (6).
• (Fig.12) - Rode o porta-filtro da esquerda para a direita até bloquear-se.
• Pegue 1 chávena (PC) pequena pré-aquecida e posicione-a debaixo do porta-filtro; certifique-se de que está colocada corretamente debaixo dos furos de saída do café. (Fig.14) - Pressione a tecla (15) para obter 1 café.
• Depois de alcançada a quantidade de café programada, a boquilha terminará automaticamente a distribuição; retire as chávenas pequenas com o café (Fig.15).
• (Fig.16) - No fim da distribuição aguarde uns segundos, retire o porta-filtro e deite fora a pastilha utilizada.

Nota para a limpeza: manter limpo o filtro do porta-filtro pressurizado extraindo-o do próprio e lavando-o com água potável (Fig.17). Sucessivamente, lave também o porta-filtro.

5.3 Programar a quantidade de café

Com esta máquina é possível programar as quantidades de café a distribuir quando for pressionada a tecla (15) ou a tecla (16).

A programação da quantidade de café é possível apenas para a tecla (15) (min. 25cc e max.

Ao pressionar a tecla (16) a boquilha distribui uma quantidade dupla a respeito do programado com a tecla (15).

• Para fazer a programação, introduza o café no porta

• Posicione uma chávena pequena, quente, na hora de distribuição de café (4).
• (Fig.14) - Pressione e mantenha pressionada a tecla café (15). Depois de 3 segundos, a boquilha começará a distribuir café.
• Quando estiver presente a quantidade de café desejada na chávena, solte a tecla (15).

A programação terminou e, de agora em diante, a máquina distribuirá:

• a mesma quantidade selecionada, ou seja, a quantidade escolhida no seletor.
• o dobro da quantidade selecionada cada vez que pressionar e soltar a tecla (16).

6 ESCOLHA DO TIPO DE CAFÉ - SUGESTÕES

Em linhas gerais, é possível utilizar todos os tipos de café existentes no mercado. Todavia, o café é um produto natural e o seu gosto muda conforme a origem e a mistura; é preferível, portanto, experimentar vários tipos de café, para encontrar o que satisfaz da melhor maneira os gostos pessoais.

Para um resultado melhor, aconselha-se a utilizar misturas preparadas expressamente para máquinas de café expresso. O café deveria sair sempre regularmente do porta-filtro pressurizado, sem gotejar.

A velocidade de saída do café pode ser modificada mudando levemente a dose de café no filtro e/ou utilizando um café com um grau de moagem diferente.

Para obter um resultado melhor na chávena e para facilitar a limpeza e a preparação, a Saeco aconselha a utilizar cápsulas em pastilhas monodose marcadas ESE.

ANTES DE REALIZAR QUALQUER OPERAÇÃO RELATIVA À DISTRIBUIÇÃO DO VAPOR OU DA ÁGUA QUENTE, CERTIFIQUE-SE DE QUE O CAPPUCCINATORE ESTÁ ORIENTADO ACIMA DA BANDEJA DE LIMPEZA.

7 ÁGUA QUENTE

Perigo de queimaduras! Durante o início da distribuição podem-se verificar breves salpicos de água quente. O tubo de distribuição pode alcançar temperaturas elevadas: não toque nele diretamente com as mãos.

• (Fig.3) - Pressione o interruptor ON/OFF (2).
• Aguarde as teclas (15 - 16) se acenderem de modo fixo.
• (Fig.18) - Coloque um recipiente ou um copo (chá) debaixo do cappuccinatore. (Fig.5) - Abra o botão (4). (Fig.6) - Pressione a tecla (17).
• Depois de distribuída a quantidade desejada de água quente, pressione novamente a tecla (17). (Fig.5) - Feche o botão (4)
• Retire o recipiente com a água quente.

Ao pressionar as teclas (15) ou (16) a máquina distribui uma quantidade doseada de água quente; a quantidade corresponde à programada no par. 5.2.

8 VAPOR / CAPPUCCINO

Perigo de queimaduras! Durante o início da distribuição podem ocorrer breves salpicos de água quente. O tubo de distribuição pode alcançar temperaturas elevadas: não toque nele diretamente com as mãos.

• (Fig.3) - Pressione o interruptor ON/OFF (2).
• Aguarde as teclas (15 - 16) se acenderem de modo fixo. (Fig.19) - Pressione a tecla (18).
• Aguarde a tecla (18) se acender de modo fixo; este ponto a máquina está pronta para distribuir o vapor.
• (Fig.18) - Introduza um recipiente debaixo do cappuccinatore.
• (Fig.5) - Abra o botão (4) durante alguns segundos, de modo a fazer sair a água residual do cappuccinatore; em breve tempo começará a sair apenas o vapor.

Aconselha-se uma distribuição máxima de 60 segundos.

• Feche o botão (4) e retire o recipiente.
• Encha com leite frio 1/3 do recipiente que deseja usar para preparar o cappuccino.

Para garantir um resultado melhor utilize leite frio

• (Fig.20) - Mergulhe o tubo de aspiração do cappuccinatore no recipiente de leite.
• (Fig.5) - Abra o botão (4) rodando-o no sentido anti-horário.
• (Fig.21) - Ajuste o volume da espuma através do pino; levante-o delicadamente para liberar a espuma.
• No fim, feche o botão (4); retire a chávena com o leite batido.

Depois de preparado o cappuccino, mergulhe o tubo de aspiração num recipiente com água limpa e distribua vapor. Quando sair água clara, o cappuccinatore está limpo. Limpe externamente o tubo de aspiração com um pano húmido.

O cappuccinatore deve ser desmontado e lavado completamente a cada manhã.

• (Fig.19) - Pressione de novo a tecla (18).
• Proceda com o carregamento do circuito descrito no par. 4.5 para tornar operativa a máquina.

Obs.: a máquina é operativa quando as teclas (15 e 16) estiverem acesas de modo fixo.

Nota: se não conseguir distribuir um cappuccino como descrito anteriormente, está a recarregar o circuito como descrito no par. 4.5.1. Imediatamente repetir as operações.

É possível utilizar o mesmo sistema para aquecer outras bebidas.

• Limpe, após esta operação, o tubo de vapor com um pano molhado.

9 PANNARELLO

O pannarello pode ser utilizado em lugar do cappuccinatore para distribuir água quente ou vapor.

Para instalar o pannarello é preciso remover o cappuccinatore (Fig.29-30):

• desaparafuse a virola sem retirá-la;
• tire a junção do cappuccinatore do tubo de vapor.

Instale o pannarello (Fig.31):

• Introduza completamente o pannarello no tubo de vapor;
• Aparafuse bem a virola.

(Fig.32; Fig.33) - Para distribuir água quente ou vapor é preciso apertar a boa, como descrito nos parágrafos 7 e 8, utilizando o pannarello para a preparação.

(Fig.34; Fig.35) - Depois da utilização, com a máquina fria, retire a parte inferior do pannarello e lave-a com água morna.

A manutenção e a limpeza podem ser realizadas quando a máquina estiver fria e desligada da rede elétrica.

• Não mergulhe a boa na água e não introduza os componentes na máquina de lavar louça.
• Não utilize álcool etílico, solventes e/ou agentes químicos agressivos.
• Aconselha-se a limpar quotidianamente o reservatório de água e a enchê-lo com água fresca.
• (Fig.20) - Depois de aquecido o leite, distribua ainda uma pequena quantidade de água quente.

Perigo! Nunca distribua vapor com a parte terminal do cappuccinatore desmontada.

Para realizar esta operação, é preciso:

• remover a parte terminal do cappuccinatore;
• separar a parte superior e a inferior do cappuccinatore;
• lavar todos os componentes do cappuccinatore com água morna;
• lavar o tubo de aspiração com um pano húmido e remover eventuais resíduos de leite;
• remontar o cappuccinatore;
• reposicionar a parte terminal do cappuccinatore na junção que ficou na máquina (certifique-se de que está introduzida completamente).
• (Fig.24) - Esvazie e lave diariamente a bandeja de limpeza.
• Para a limpeza do aparelho utilize um pano macio humedecido com água.
• (Fig.17) - Para a limpeza do porta-filtro pressurizado proceda como em seguida:
• (Fig.10) - retire o filtro, lave-o cuidadosamente com água quente.
• (Fig.10) - retire o adaptador (quando presente), lave-o cuidadosamente com água quente.
• retire o pino e lave-o cuidadosamente com água quente.
• lave o interior do porta-filtro pressurizado.
• Não seque a boquilha e/ou seus componentes utilizando um forno micro-ondas e/ou um forno convencional.

11 DESCALCIFICAÇÃO

A formação de calcário acontece com o uso do aparelho; é preciso realizar a descalcificação a cada 3-4 meses de utilização da máquina e/ou quando houver uma redução da capacidade da água.

Se quiser realizá-la pessoalmente, será possível utilizar um produto descalcificante para máquinas de café de tipo não tóxico e/ou não nocivo, e se encontrar à venda. Aconselha-se a usar o descalcificante da Saeco.

Atenção! Nunca utilize o vinagre como descalcificante.

• (Fig.1) - Tire e esvazie o reservatório de água.
• (Fig.2) - Misture o descalcificante com água como especificado na embalagem do produto descalcificante e encha o reservatório de água; introduza o reservatório na máquina.
• (Fig.3) - Ligue a máquina pressionando o interruptor ON/OFF (2).
• Aguarde as teclas (15 - 16) se acenderem de modo fixo. (Fig.29-30) - Remova o cappuccinatore:
• desaparafuse a virola sem retirá-la;
• tire a junção do cappuccinatore do tubo de vapor.
• Introduza um recipiente debaixo do tubo de vapor.
• (Fig.5 - 6) Abra o botão (4) e pressione a tecla (17) para deitar fora, a intervalos (uma chávena de cada vez), todo o descalcificante.

Para parar a distribuição, pressione a tecla (17) e feche o botão (4).

• (Fig.3) - A cada intervalo, deixe agir o descalcificante durante cerca de 10-15 minutos, desligando a máquina através do interruptor ON/OFF (2). Esvazie o recipiente.
• (Fig.1-2) - Depois de terminada a solução descalcificante, retire o reservatório de água, enxague-o e encha-o com água fresca potável.
• (Fig.4) - Reintroduza o reservatório na máquina.
• Introduza um recipiente debaixo do tubo de vapor.
• (Fig.5; Fig.6) - Abra o botão (4) e pressione a tecla (17) para deitar fora 2/3 de água; para parar a distribuição, pressione a tecla (17) e feche o botão (4).
• Deixe aquecer a máquina e deite fora o conteúdo residual do reservatório de água, procedendo como anteriormente.
• Instale novamente o cappuccinatore:
• introduza, até ao fundo, a junção do cappuccinatore do tubo de vapor.
• Aperte bem a virola.

Se for utilizado um produto diferente daquele recomendado, aconselha-se a respeitar de

qualquer maneira as instruções do fabricante indicadas na embalagem do produto descalcificante.

12 DESMANTELAMENTO

O símbolo impresso no produto ou na sua embalagem indica que este produto não se pode tratar como lixo doméstico normal.

Este produto deve ser entregue num ponto de recolha de equipamentos elétricos e eletrónicos para reciclagem. Ao assegurar-se que este produto é eliminado corretamente, está a evitar possíveis consequências negativas para o ambiente e saúde pública que resultariam se este produto não fosse manuseado de forma adequada. Para obter informações mais detalhadas sobre a reciclagem deste produto, por favor contacte o gabinete da câmara municipal da sua cidade ou a loja onde comprou o produto.

Avaria	Causas possíveis	Solução
A boaquina não se liga.	Máquina não ligada à rede elétrica.	Ligue a boaquina à rede elétrica.
A bomba é muito ruidosa.	Falta a água no reservatório.	Reabasteça comágua (par.4.4).
Todas as teclas piscam.	O circuito de água deve ser carregado.	Realize o carregamento do circuito como descripto no par. 4.5.
O café é muito frio.	Porta-filtra não introduzido para o pré-aquecimento (cap. 5).	Pré-aqueça o porta-filtra.
	Chávenes frias.	Pré-aqueça as chávenes comágua quente.
Não é POSSível obter a espu-ma do leite.	Leite inappropriado: leite em pô, leite magro.	Utilize leiteinteiro.
Não é POSSível preparar um cappuccino.	Cappuccinatore sujo.	Limpe o cappuccinatore como descripto no Cap.9.
	Não há mais vapor na caldeira.	Recarregue o circuito (par. 4.5) e repita as operações descriitas no Cap.8.
O café sai demasiado rapida-mente, não é POSSível obter a espuma.	Pouco café no porta-filtra.	Adicione café (cap. 5).
	Moagem demasiado grossa.	Utilize uma mistura diferente (cap.6).
	Café velho ou inappropriado.	Utilize uma mistura diferente (cap.6).
	Pastilha velha ou inappropriada.	Troque a pastilha'utilizada.
	Falta um componente no porta-filtra.	Certifique-se de que todos os componentes está presentes e montados corretoamente.
O café não sai ou saisole às pingas.	Falta de água.	Reabasteça comágua (par.4.4).
	Moagem demasiado final.	Utilize uma mistura diferente (cap.6).
	Café comprimido no porta-filtra.	Mexa o café moido.
	Demasiado café no porta-filtra.	Diminua a quantidade de café no porta-filtra.
	Botão (4) aberto.	Feche o botão (4).
	Máquina calcificada.	Descalcífque a boaquina (cap.10).
	Filtro entupido no porta-filtra.	Limpe o filtro (cap.9).
	Pastilha inappropriada.	Mude o tipo de pastilha.
O café jorra das cordas.	Porta-filto introduzido não correcc-tamente no grupo de distribuição do café.	Introduza correccamente o porta-filto(cap.5).
	Borda superior do porta-filtra suja.	Limpe a borda do porta-filtra.
	Junta da caldeira suja ou desgastada.	Limpe a junta.
	Pastilha introduzida de modo errado.	Introduza correccamente a pastilha de modo a não sair do porta-filtra.
	Demasiado café no porta-filtra.	Diminua a quantidade de caféutilizando o medidor.

Para as avarias não incluídas na janela acima indicada ou problemas não resolvidos, contacte um centro de assistência.

DECLARAÇÃO DE CONFORMIDADE CE

CE 2006/95, CE 2004/108

a que se refere esta declaração está conforme com as seguintes normas:

• Segurança de aparelhos eletrodomésticos e análogos - Parte 1: Regras gerais EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006)
• Segurança de aparelhos eletrodomésticos e análogos - Parte 2-15 Regras particulares para aparelhos de aquecimento de líquidos EN 60 335-2-15 (2002) + A1(2005)
• Aparelhos eletrodomésticos e análogos. Campos eletromagnéticos Métodos para avaliação e medição EN 50366 (2003) + A1 (2006).
• Requisitos para eletrodomésticos, ferramentas elétricas e dispositivos similares - Parte 1: Emissão. Norma de família de produtos - EN 55014-1 (2000) + A1 (2001) + A2 (2002)
• Compatibilidade eletromagnética (CEM) Parte 3: Limites - Seção 2: Limites para emissões de correntes harmônicas (corrente de entrada do equipamento até 16 A, inclusive, por fase) - EN 61000-3-2 (2000)
• Compatibilidade eletromagnética (CEM) Parte 3: Limites - Seção 3: Limitação das flutuações de tensão e cintilação em sistemas de alimentação de baixa tensão para equipamentos de corrente nominal até 16 A, inclusive. EN 61000-3-3 (1995) + A1 (2001)
• Requisitos para aparelhos eletrodomésticos, ferramentas portáteis e aparelhos elétricos análogos. Norma de família de produtos EN 55014-2 (1997) + A1 (2001)

segundo as disposições das diretivas:
