Tipo de produto	Máquina de café expresso com bico de vapor
Marca	SAECO
Modelo	TYPE SIN 006
Dimensões (L x A x P)	220 x 320 x 290 mm
Peso	8,5 kg
Capacidade do reservatório de água	2,9 L
Pressão da bomba	13-15 bar
Tipo de caldeira	Aço inoxidável e latão
Funções principais	Café expresso (1 ou 2 xícaras), água quente, vapor
Porta-filtro	Crema (1 ou 2 xícaras)
Painel de controle	Frontal com interruptores e luz verde
Comprimento do cabo de alimentação	1,2 m
Material do corpo	Metal
Bandeja coletora	Com grade, removível
Acessórios incluídos	Porta-filtro, dosador
Limpeza e manutenção	Reservatório removível, descalcificação a cada 4-6 meses
Segurança	Proteção anti-queimaduras nos bicos, não mergulhar, não usar perto de água
Utilização	Apenas doméstico
Serviço pós-venda	Centros autorizados, peças originais
Normas	Diretiva Europeia 89/336/CEE

Perguntas frequentes - TYPE SIN 006 SAECO

Como preparar um café expresso?

Ligue o aparelho com o interruptor geral (3) e aguarde até que a luz verde (2) acenda. Coloque 1 ou 2 dosadores de café moído no porta-filtro sem compactar. Insira e fixe o porta-filtro girando da esquerda para a direita. Coloque as xícaras sob o porta-filtro, pressione o interruptor de café (5) e pare quando a quantidade desejada for atingida.

O que fazer se o café não sair ou sair apenas gota a gota?

Verifique o nível de água no reservatório, a moagem (muito fina), a compactação, a quantidade de café, a posição da alça de água quente/vapor e a presença de calcário. Consulte a tabela de anomalias no manual.

Como usar o bico de vapor para espumar leite?

Pressione o interruptor de vapor (6) e aguarde até que a luz verde acenda novamente. Purgue a água residual girando a alça (8) por alguns instantes. Mergulhe o bico no leite, gire a alça e mexa suavemente o recipiente. Feche a alça e coloque o interruptor de vapor de volta na posição inicial.

Por que o leite não espuma?

Verifique o teor de gordura do leite. O leite deve ser fresco e integral de preferência. Certifique-se também de que o bico de vapor está limpo.

Como limpar a máquina?

Antes de qualquer limpeza, desligue e desconecte o aparelho e deixe-o esfriar. Limpe o reservatório de água uma vez por dia e troque a água. Use um pano macio e úmido para o exterior. O porta-filtro e o filtro devem ser limpos com água quente. Nunca mergulhe o aparelho em água.

Quando e como descalcificar a máquina?

Descalcifique a cada 4 a 6 meses ou assim que o fluxo de água diminuir. Use um produto descalcificante não tóxico para máquinas de café (não vinagre). Siga o procedimento descrito no manual: encher o reservatório com a solução, deixar a água correr em intervalos e depois enxaguar.

O café sai muito rápido e sem creme, o que fazer?

Adicione café moído no porta-filtro ou mude o tipo de café. A moagem deve ser adequada para máquinas de expresso.

O café está muito frio, como remediar?

Aguarde até que a luz verde (2) acenda antes de fazer o café. Pré-aqueça o porta-filtro inserindo-o na máquina e as xícaras com água quente.

A bomba está muito barulhenta, o que fazer?

Verifique o nível de água no reservatório. Encha com água se necessário.

Como obter água quente?

Coloque uma xícara sob o bico de vapor. Gire a alça (8) 'Água quente/vapor' para fazer a água correr e depois feche. Atenção: risco de queimaduras.

MANUAL DE UTILIZADOR TYPE SIN 006 SAECO

Damos-lhe os parabéns pela aquisição desta máquina de café de qualidade superior e agradecemos a fidelidade.

Antes de a colocar a funcionar, aconselhamos a ler atentamente as instruções de uso que explicam como utilizá-la, limpá-la e mantê-la em perfeita eficiência.

Parabéns!

A máquina para café é indicada para preparar 1 ou 2 chávenas de café expresso e é dotada de um tubo orientável para distribuição de vapor e água quente. Os comandos na parte anterior do aparelho são assinalados com símbolos de fácil interpretação. O corpo da máquina, de um elegante design, foi projetado para uso doméstico e não é indicado para um funcionamento contínuo tipo profissional.

Atenção: Não se assume responsabilidade por eventuais danos no caso de:

• Emprego errado e não conforme o previsto;
• Reparações não efetuadas nos centros de assistência autorizados;
• Emprego de peças (acessórios) não originais. Nestes casos a garantia não tem qualquer efeito.

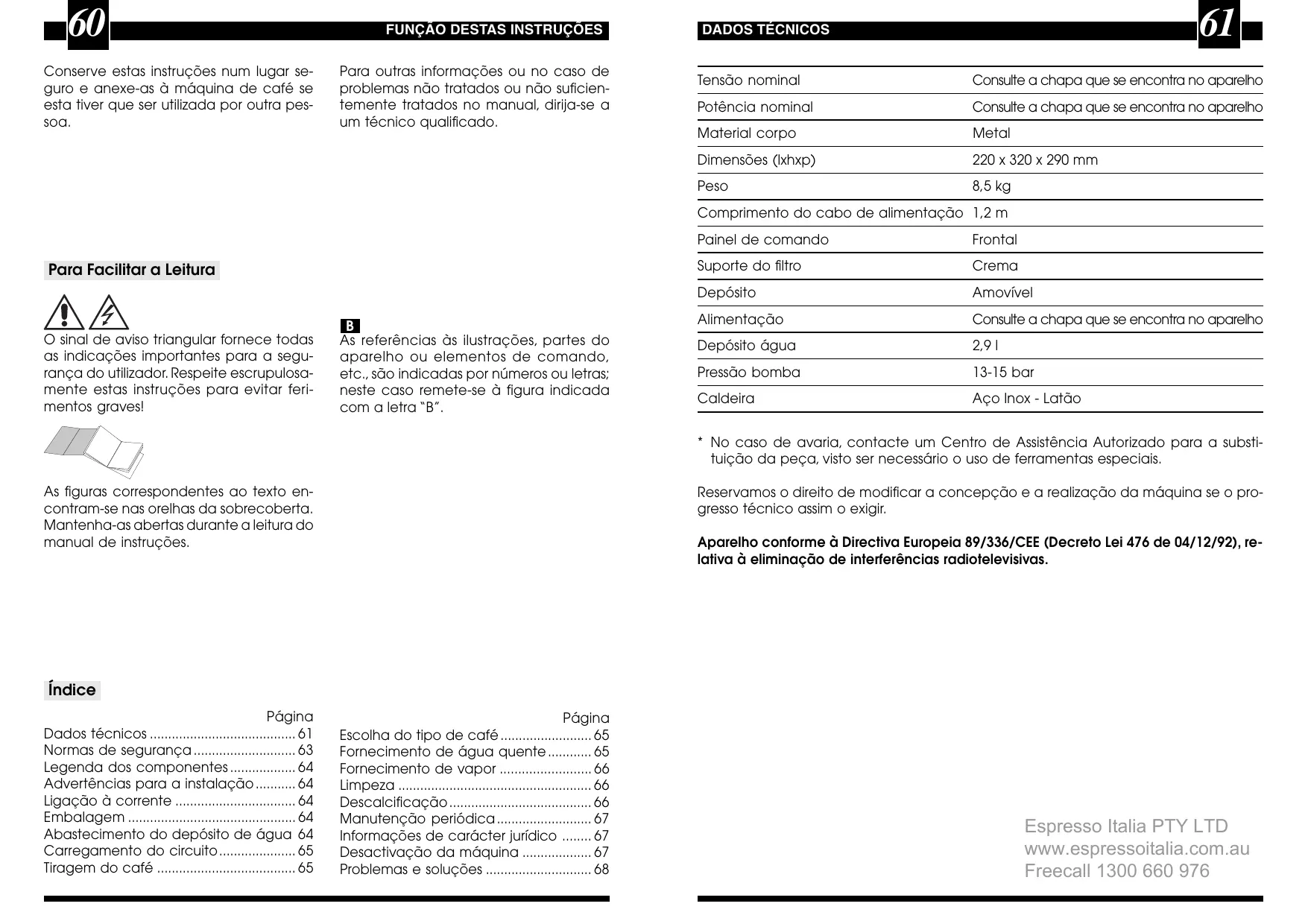

FUNCIONAMENTO DA MÁQUINA DE CAFÉ

Conserve estas instruções num lugar seguro e anexe-as à máquina de café se esta tiver que ser utilizada por outras pessoas.

Para outras informações ou no caso de problemas não tratados ou não suficientemente tratados no manual, dirija-se a um técnico qualificado.

Para facilitar a leitura

O sinal de triângulo fornece todas as indicações importantes para a segurança do utilizador. Respeite escrupulosamente estas instruções para evitar ferimentos graves!

As figuras correspondentes ao texto encontram-se nas orelhas da sobrecapa. Mantenha-as abertas durante a leitura do manual de instruções.

B

As referências às ilustrações, partes do aparelho ou elementos de comando, etc., são indicadas por números ou letras; neste caso remete-se à figura indicada com a letra "B".

Índices

Página

Dados técnicos 61

Normas de segurança 63

Legenda dos componentes 64

Advertências para a instalação 64

Ligação à corrente 64

Embalagem 64

Abastecimento do depósito de água 64

Carregamento do circuito 65

Tiragem do café 65

Página

Escolha do tipo de café 65

Manutenção periódica 67

Informações de caráter jurídico 67

Desativação da máquina 67

Problemas e soluções 68

DADOS TÉCNICOS

Tensão nominal	Consulte a chapa que se encontrar no aparecido
Potência nominal	Consulte a chapa que se encontrar no aparecido
Material corpo	Metal
Dimensoes (Ixhxp)	220 x 320 x 290 mm
Peso	8,5 kg
Comprimento do cabo de alimentação	1,2 m
Painel de commando	Frontal
Suporte do FILTER	Crema
Depósito	Amovível
Alimentação	Consulte a chapa que se encontrar no aparecido
Depósitoágua	2,9 l
Pressão bomba	13-15 bar
Caldeira	Aço Inox - Latão

• No caso de avaria, contacte um Centro de Assistência Autorizada para a substituição da peça, visto ser necessário o uso de ferramentas especiais.

Reservamos o direito de modificar a conceção e a realização da máquina se o progresso técnico assim o exigir.

Aparelho conforme à Diretiva Europeia 89/336/CEE (Decreto Lei 476 de 04/12/92), relativa à eliminação de interferências radiotelevisivas.

Não mergulhe em água as partes com corrente elétrica - perigo de curto-circuito! Não utilize o plano superior para aquecer as chávenas.

Uso

A máquina de café destina-se ao uso doméstico. É proibido fazer modificações técnicas ou uso ilícito, devido aos riscos que daí advêm!

A Alim

Ligue a máquina de café à tomada adequada. A tensão deve corresponder à que está indicada na chapa que se encontra no aparelho.

B Cab

Não utilize a máquina de café se o cabo de alimentação estiver defeituoso. Proceda imediatamente à substituição do cabo e da ficha, trabalho que deve ser efetuado por especialistas. Não deixe o cabo de alimentação passar por ângulos ou cantos cortantes, sobre objetos muito quentes e não o sujeite a óleo. Não pegue ou puxe a máquina de café pelo cabo e não retire a ficha puxando-a pelo fio ou com as mãos molhadas. Evite que o cabo penda livremente das mesas ou das prateleiras.

A boia de café só deve ser usada por adultos. Mantenha-a fora do alcance das crianças.

Coloque a boia de café num lugar seguro, de modo a não poder ser derrubada nem ferir alguém. A água quente e o vapor poderão sair e provocar queimaduras. Não utilize a boia ao ar livre. Não pouse a boia em superfícies muito quentes e/ou perto do fogo, para evitar que o corpo da boia funda ou se danifique.

Não dirija para si o jato de vapor ou de

água quente. Use sempre as pegas apropriadas. Toque nos bicos exclusivamente nas partes protegidas, evitando assim queimaduras.

Não utilize o plano superior para aquecer as chávenas.

E Limpeza

Antes de limpar a máquina, é indispensável desativar todos os botões e retirar a ficha da corrente. Além disso, espere que a máquina arrefeça. Nunca imirja a máquina em água! É taxativamente proibido fazer modificações no interior da máquina.

| Espaço para a utilização e manutenção

Para um correto funcionamento da boia de café, aconselha-se o seguinte:

• Escolha um plano de apoio bem nivelado.
• Escolha um ambiente suficientemente iluminado, higiénico e com tomada facilmente acessível.
• Mantenha uma distância mínima da boquilha, como indica na figura.

13/14

Proteção da boquilha

Quando a boquilha não está a ser utilizada, desligue-a e retire a ficha da tomada. Guarde-a num lugar seco e fora do alcance das crianças.

13/14

Reparações / Manutenção

Em caso de avarias, defeitos ou suspeita de defeitos antes de uma queda, retire a ficha da tomada. Não ponha a funcionar o aparelho defeituoso. Não repare nem desmonte pessoalmente o aparelho: no caso de intervenções, não assumimos qualquer responsabilidade por eventuais danos.

13/14

Normas anti-incêndio

Não utilize a boquilha em ambientes com substâncias explosivas. Em caso de incêndio, utilize um extintor de dióxido de carbono (CO₂) . Nunca utilize água ou extintor de pó.

Legenda

1 Depósito de água 2 Lâmpada verde: aparelho pronto para o uso 3 Interruptor geral 4 Engate para o suporte do filtro 5 Interruptor café 6 Interruptor vapor 7 Tubo vapor 8 Torneira água quente / vapor 9 Depósito aparas gotas e relativa grelha

10 Tampa 11 Cabo de alimentação 12 Tremonha de carregamento 13 Gaveta acessórios

Acessórios

Suporte do filtro H Doseador de café

Advertências para a instalação

Antes de instalar a boquilha, observe as seguintes indicações de segurança:

• Coloque a máquina num lugar seguro;
• Mantenha-a fora do alcance das crianças;
• Não coloque a boquilha perto de superfícies muito quentes ou perto de chamas.

A corrente elétrica pode ser perigosa. Observe sempre escrupulosamente as normas de segurança.

A máquina de café deve ser ligada a uma tomada adequada. A tensão deve corresponder à indicada na chapa de identificação do aparelho.

Nunca utilize cabos defeituosos. Os cabos e as fichas defeituosos devem ser imediatamente substituídos por especialistas autorizados.

Atenção! Sempre que quiser adotar uma extensão, certifique-se de que tenha uma secção mínima de 1 mm² e uma ficha/tomada de três pólos.

A tensão do aparelho é estabelecida pela fábrica. Verifique que a tensão de rede corresponda às indicações da chapa que se encontra debaixo do aparelho.

Verifique se o interruptor geral (3) se encontra na posição "0" e antes ligue o aparelho à rede elétrica inserindo a ficha na tomada de corrente.

Embalagem

A embalagem destina-se a proteger o aparelho durante o transporte. Aconselha-se a guardá-la para uma futura utilização.

Para a sua segurança e a dos outros, siga escrupulosamente as "Normas de segurança" que se encontram nas páginas 62-63.

Abastecimento do depósito de água

• Retire o depósito apara-gotas (9) e a gaveta para acessórios (13). 12 Retire o depósito de água.

FUNCIONAMENTO E USO

14 Enxágue-o e encha-o com água fresca, tendo o cuidado de não enchê-lo demasiado. 13 Volte a colocar o depósito no seu lugar, tendo o cuidado de imergir na água o tubo de aspiração da água, evitando dobrá-lo.

• Coloque o depósito apara-gotas (9) e a gaveta para acessórios (13). É possível acrescentar água sem retirar o depósito, através da tremonha de carregamento (12).

Coloque sempre água fresca no depósito e nunca gaseificada: água quente ou outros líquidos podem danificar o depósito. Não ponha a boquilha a funcionar sem água. Verifique sempre se o depósito tem água suficiente.

Carregamento do circuito

Depois de um longo período de inatividade, ou de ter acabado a água ou utilizado o vapor, e antes de pôr a máquina novamente a funcionar, deve recarregar o seu circuito.

16 Dirija o tubo de saída do vapor para o depósito apara-gotas. Abra a torneira (8) "Água quente / vapor" até que saia um jato regular de água. Feche a torneira.

Coloque o suporte do filtro (G) no seu lugar (4) de modo a obter um bom pré-aquecimento.

A máquina está pronta para tirar o café.

Tiragem do café

Prima o interruptor geral (3) e aguarde que a lâmpada verde de controlo (2) acenda, indicando assim que a máquina alcançou a justa temperatura. 15 Deite 1 ou 2 medidas de café moído

no filtro, sem prensá-lo, para obter um ou dois cafés.

Com o especial suporte do filtro "Crema" (G) da máquina, não é necessário mudar de filtro para obter um ou dois cafés.

17 Encaixe o suporte do porta-filtro por baixo da caldeira de aquecimento da água e fixe-o rodando-o para a direita. Largue a pega do suporte do porta-filtro. Um sistema automático virá ligeiramente a pega para a esquerda. Este movimento garante o perfeito funcionamento do suporte do porta-filtro.

18 Coloque 1 ou 2 chávenas debaixo dos furos de saída do café do suporte do filtro. Espere que a lâmpada verde “Pronto para o uso” (2) se acenda e então ligue o interruptor (5) “Café”.

Espere que as chávenas estejam suficientemente cheias e depois desligue o interruptor (5) "Café".

Depois de alguns segundos, a luz verde apaga-se e então desencaixe o suporte do filtro e esvazie-o dos fundos de café resíduos.

Nota de limpeza: mantenha limpo o filtro retirando-o do suporte e lavando-o com água.

Escolha do tipo de café

Em geral pode-se utilizar qualquer tipo de café que se encontra à venda. O café é um produto natural e o seu gosto muda em função da origem e da mistura; e por isso é preferível experimentar vários tipos de café até encontrar o que mais lhe agrada. Para um melhor resultado, aconselhamos a utilizar as misturas preparadas especialmente para máquinas de café expresso.

19 Coloque um recipiente debaixo do tubo do vapor.

Abra a torneira (8) da "água quente / vapor" e volte a fechá-la antes de ter obtido a quantidade de água quente desejada (8).

Perigo de queimar-se!

No início da saída da água, poder-se-ão verificar pequenos jatos de água quente. O tubo de saída “água quente / vapor” pode alcançar temperaturas elevadas; evite tocar diretamente com as mãos.

Fornecimento de vapor

Prima o interruptor (6) "Vapor", a luz verde (2) apaga-se. Aguarde até que a luz verde volte a acender, o que indica que a máquina alcançou a temperatura ideal.

16 Dirija o tubo do vapor para o depósito de gotas, abra a torneira (8) de "Água quente / vapor" e deixe sair do tubo o resto da água. Depois de alguns instantes, começará a sair só vapor. Feche a torneira (8).

20 Coloque uma chávena ou um copo debaixo do tubo de vapor.

Imirja o tubo orientável no líquido que deseja aquecer e abra a torneira (8); rode ligeiramente e lentamente o recipiente de modo a aquecer uniformemente o seu conteúdo. Depois de utilizar o vapor durante o tempo desejado, feche a torneira (8) e volte a pôr o interruptor (6) "Vapor" na posição inicial.

Perigo de queimar-se!

O tubo que fornece o vapor pode atingir temperaturas elevadas. Evite tocá-lo com as mãos.

Limpeza

A manutenção e a limpeza do aparelho podem ser feitas

quando o aparelho estiver frio e desligado da tomada de corrente.

Não mergulhe o aparelho na água e nunca o meta na máquina de lavar louça.

Não utilize objectos aguçados ou produtos químicos agressivos na peça.

Aconselha-se a limpar todos os dias o depósito de água e a enchê-lo com água fresca.

Depois de ter aquecido o leite, poderá deitar um pouco de água quando parar o tubo.

Para a limpeza do aparelho, utilize um pano macio e húmido.

• Retire o filtro (A), imirja-o em água quente e lave-o cuidadosamente.
• Limpe o interior do suporte do filtro tendo cuidado para não danificar a agulha e o anel de retenção.

Descalcificação

• A formação de calcário acontece com o uso do aparelho; a descalcificação é necessária a cada 4 a 6 meses de utilização da boquilha ou quando se observa uma redução do volume de água.

No caso em que se queira executar a descalcificação, pode-se utilizar um produto para a descalcificação de máquina de café, de tipo não tóxico e/ou não corrosivo, normalmente encontrados no mercado.

Atenção! Não utilize de nenhum modo vinagre para a descalcifi-

cação.

Misturar o produto para

MANUTENÇÃO - INFORMAÇÕES DE CARÁTER JURÍDICO

descalcificação com água, como especificado na embalagem, e encher o reservatório de água; introduzir o reservatório na máquina.

• Ligar a máquina apertando o interruptor geral.
• Direcionar o tubo de vapor sobre o recipiente recolhe-gotas.

16 Retirar em intervalos (uma xícara por vez) o conteúdo total do reservatório de água, girando o botão do vapor em sentido anti-horário; para interromper o fornecimento, girar o botão (8) em sentido horário. - Durante cada intervalo, deve-se deixar agir de 10 a 15 instantes. Terminada a solução para descalcificação, retirar o reservatório de água, enxaguá-lo e enchê-lo com água fresca potável. 13 Recolocar o reservatório na máquina; esvaziar 2/3 do conteúdo do reservatório de água girando o botão do vapor em sentido anti-horário; para interromper o fornecimento, girar o botão em sentido horário. 16 Deixar aquecer a máquina e esvaziar o conteúdo restante do reservatório de água, girando o botão do vapor em sentido anti-horário; para interromper o fornecimento, girar o botão em sentido horário.

No caso de se utilizar um produto diverso daquele aconselhado, recomenda-se respeitar, de todo modo, as instruções do fabricante, indicadas na embalagem do produto para descalcificação.

Manutenção periódica

A manutenção feita a intervalos regulares, junto de um Centro de Assistência Autorizada, prolonga a duração e a eficiência da máquina. Guarde a embalagem original que poderá servir como proteção durante o transporte.

Informações de caráter jurídico

• Estas instruções contêm as informações necessárias para o uso correto do aparelho, das suas funções operativas e da sua manutenção cautelosa.
• Estas informações e o cumprimento das instruções permitem usar sem perigo e em segurança o aparelho.
• Se desejar mais informações ou no caso de se verificarem problemas que julgue não terem sido tratados com clareza, contacte o revendedor local ou a direção da Casa Construtora. Note-se que estas instruções não são parte de uma convenção precedente ou já existente, de um acordo ou contrato legal e que não alteram o seu conteúdo. Todas as obrigações da Saeco S.p.A. baseiam-se no relativo contrato de compra e venda, que contém também o regulamento completo e exclusivo da garantia. Estas instruções não limitam nem alargam as normas de garantia contratual.
• As instruções contêm informações protegidas pelos direitos de autor. É proibido fotocopiá-las ou traduzi-las noutra língua sem o prévio acordo escrito por parte da Saeco S.p.A.

Desativação da máquina

• Inutilize os aparelhos fora de uso.
• Retire a ficha da tomada e retire o cabo elétrico.
• Entregue os aparelhos assim inutilizados num centro de recolha autorizado.

www.espressoitalia.com.au

Freecall 1300660976

Problemas	Causas possíveis	Soluções
O café não sai ou sai às gotas	Falta de água	Encha comágua (pág. 64)
	Moagem demasiado boa	Substitua o tipo de café
	O café permanece no filtró	Remova o café moído
	Demasiado café no suporte do filtró	Reduza a quantidade de café,utilizando o doseador.
	Torneiraágua quente / vapor (8) aberta	Fecha a torneira.
	Aparelho com calculário	Descalcífique o aparelho (pág. 66)
	Filtro daCESSa distribuidora obstruído	Limpe o filtró
	Filtro do suporte do filtró obstruído	Limpe o filtró (pág. 66)
	A pega do suporte do filtró não se encontrar na posicao de funçãoamento	Coloque a pega do suporte do filtró na posãoadequatea (pág. 65)
O café sai muito rapida-mente, não se forma o creme	Pouco café no suporte do filtró	Acrescente café (pág. 65)
	Café velho ou não apropriado	Use outra mistura de café (pág. 65)
O café sai pelos bordos do suporte do filtró	Suporte do filtró mal encaixado	Encaixe correclamente o suporte do filtró (pág. 65)
	Borda superior do suporte do filtró suja	Limpe a borda do suporte do filtró
	Junta da caldeira suja ou usada	Limpe ou substitua a junta
	Demasiado café no suporte do filtró	Reduza a quantidade de café,utilizando o doseador
Não se forma espuma no leite	Leite não apropriado	Controle a quantidade de gordura
O café está muito frio	A luz (2) "Aparelho antes para o uso" não está acesa quando o interruptor (5) "Café" foi premido	Aguarde até que a luz se acenda antes de premir or in-terruptor (5) "Café".
	O suporte do filtró não está inserido para o pré-aquecimento	Aqueça previamente ou suporte do filtró (pág. 65)
	Chávenes frias	Aqueça previamente as chávenes
A bomba faz muito ba-rulho	Faltaágua no depessoito	Encha comágua (pág. 64)
