TYPE SIN 006 - Maquina de cafe SAECO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de café espresso con vaporizador
Marca	SAECO
Modelo	TYPE SIN 006
Dimensiones (An x Al x Pr)	220 x 320 x 290 mm
Peso	8,5 kg
Capacidad del depósito de agua	2,9 L
Presión de la bomba	13–15 bar
Tipo de caldera	Acero inoxidable y latón
Funciones principales	Café espresso (1 o 2 tazas), agua caliente, vapor
Portafiltro	Crema (1 o 2 tazas)
Panel de control	Anterior con interruptores y piloto verde
Longitud del cable de alimentación	1,2 m
Material del cuerpo	Metal
Bandeja recolectora	Con rejilla, extraíble
Accesorios incluidos	Portafiltro, dosificador
Limpieza y mantenimiento	Depósito extraíble, descalcificación cada 4–6 meses
Seguridad	Protección anti-quemaduras en las boquillas, no sumergir, no usar cerca de agua
Uso	Solo doméstico
Servicio posventa	Centros autorizados, piezas originales
Normas	Directiva Europea 89/336/CEE

Preguntas frecuentes - TYPE SIN 006 SAECO

¿Cómo preparar un café espresso?

Encienda el aparato con el interruptor general (3) y espere a que se encienda el piloto verde (2). Coloque 1 o 2 dosificadores de café molido en el portafiltro sin presionar. Inserte y fije el portafiltro girando de izquierda a derecha. Coloque las tazas debajo del portafiltro, presione el interruptor de café (5) y deténgase cuando se alcance la cantidad deseada.

¿Qué hacer si el café no sale o solo sale gota a gota?

Verifique el nivel de agua en el depósito, la molienda (demasiado fina), el prensado, la cantidad de café, la posición de la manija de agua caliente/vapor y la presencia de cal. Consulte la tabla de anomalías en el manual.

¿Cómo usar el vaporizador para espumar leche?

Presione el interruptor de vapor (6) y espere a que el piloto verde se vuelva a encender. Purgue el agua residual girando la manija (8) unos instantes. Sumerja la boquilla en la leche, gire la manija y agite suavemente el recipiente. Cierre la manija y vuelva a colocar el interruptor de vapor en su posición inicial.

¿Por qué la leche no espuma?

Verifique el contenido de grasa de la leche. La leche debe ser fresca y entera de preferencia. Asegúrese también de que el vaporizador esté limpio.

¿Cómo limpiar la máquina?

Antes de cualquier limpieza, apague y desenchufe el aparato, y déjelo enfriar. Limpie el depósito de agua una vez al día y reemplace el agua. Use un paño suave y húmedo para el exterior. El portafiltro y el filtro deben limpiarse con agua caliente. Nunca sumerja el aparato en agua.

¿Cuándo y cómo descalcificar la máquina?

Descalcifique cada 4 a 6 meses o tan pronto como disminuya el caudal de agua. Use un producto descalcificador no tóxico para máquinas de café (no vinagre). Siga el procedimiento descrito en el manual: llene el depósito con la solución, haga correr el agua por intervalos, luego enjuague.

El café sale demasiado rápido y sin crema, ¿qué hacer?

Añada café molido en el portafiltro o cambie de tipo de café. La molienda debe ser adecuada para máquinas espresso.

El café está demasiado frío, ¿cómo remediarlo?

Espere a que el piloto verde (2) esté encendido antes de hacer café. Precaliente el portafiltro insertándolo en la máquina y las tazas con agua caliente.

La bomba es muy ruidosa, ¿qué hacer?

Verifique el nivel de agua en el depósito. Llénelo de agua si es necesario.

¿Cómo obtener agua caliente?

Coloque una taza debajo del vaporizador. Gire la manija (8) 'Agua caliente/vapor' para hacer correr el agua, luego ciérrela. Atención: riesgo de quemaduras.

MANUAL DE USUARIO TYPE SIN 006 SAECO

Enhorabuena por haber comprado esta máquina para café expreso, de calidad superior. Le agradecemos la confianza depositada en Saeco.

Antes de poner en marcha el aparato, le aconsejamos que lea atentamente las instrucciones de empleo, que explican cómo utilizarla, limpiarla y mantenerla correctamente.

¡Enhorabuena!

La máquina para café está indicada para preparar una o dos tazas de café expreso y está provista de un tubo orientable para la distribución del vapor y del agua caliente. Los mandos situados en la parte frontal del aparato están marcados con símbolos de fácil interpretación. Esta máquina, de elegante diseño, está proyectada para uso doméstico y no es indicada para un funcionamiento continuo de tipo profesional.

¡Atención!

Atención: No asumimos ninguna responsabilidad por eventuales daños en caso de:

• Uso erróneo, inadecuado y no conforme a la finalidad prevista.
• Reparaciones no efectuadas por Centros de Asistencia no autorizados.
• Uso de piezas de recambio y accesorios no originales.

En estos casos se anula la garantía.

Conservar estas instrucciones de uso en un lugar seguro y adjuntarlas a la máquina en caso de que deba utilizarla otra persona.

Para otras informaciones, o en caso de que los problemas no estén tratados totalmente o lo estén insuficientemente en estas instrucciones, dirigirse a especialistas competentes.

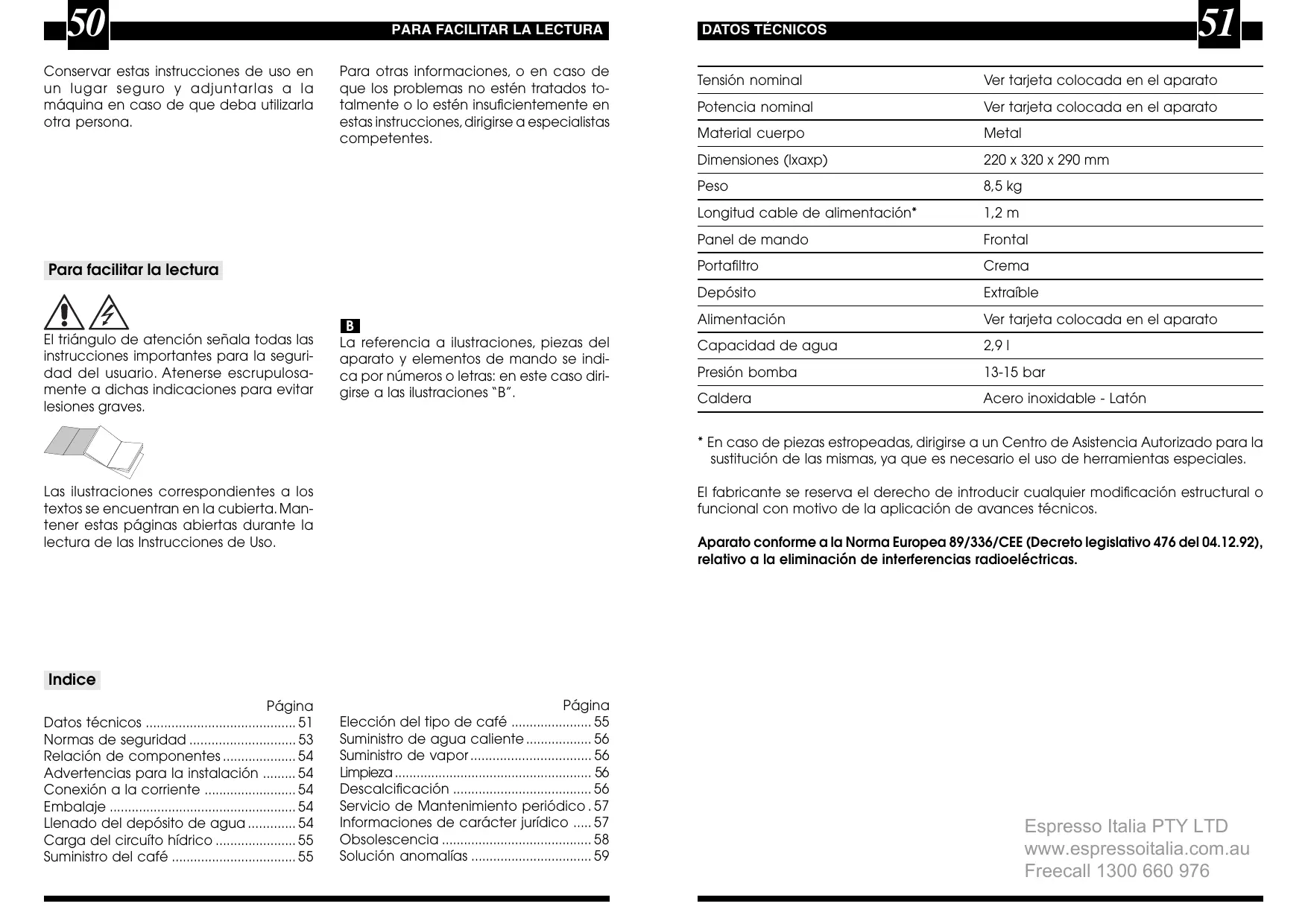

Para facilitar la lectura

El triángulo de atención señala todas las instrucciones importantes para la seguridad del usuario. Atenerse escrupulosamente a dichas indicaciones para evitar lesiones graves.

Las ilustraciones correspondientes a los textos se encuentran en la cubierta. Mantener estas páginas abiertas durante la lectura de las Instrucciones de Uso.

B

La referencia a ilustraciones, piezas del aparato y elementos de mando se indica por nombres o letras: en este caso dirigirse a las ilustraciones "B".

Índice

Página

Datos técnicos 51

Normas de seguridad 53

Relación de componentes 54

Advertencias para la instalación ....54

Conexión a la corriente 54

Embalaje 54

Llenado del depósito de agua 54

Carga del circuito hídrico 55

Suministro del café 55

Página

Elección del tipo de café 55

Suministro de agua caliente 56

Suministro de vapor 56

Limpieza 56

Descalcificación 56

Servicio de Mantenimiento periódico 57

Informaciones de carácter jurídico 57

Obsolescencia 58

Solución de anomalías 59

DATOS TÉCNICOS

Tensión nominal	Ver tarjeta colocada en el aparato
Potencia nominal	Ver tarjeta colocada en el aparato
Material cuerpo	Metal
Dimensiones (lxaxp)	220 x 320 x 290 mm
Peso	8,5 kg
Longitud cable de alimentación*	1,2 m
Panel de mando	Frontal
Portafiltro	Crema
Depóstito	Extraible
Alimentación	Ver tarjeta colocada en el aparato
Capacidad de agua	2,9 l
Presión bomba	13-15 bar
Caldera	Acero inoxidable - Latón

• En caso de piezas estropeadas, dirigirse a un Centro de Asistencia Autorizado para la sustitución de las mismas, ya que es necesario el uso de herramientas especiales.

El fabricante se reserva el derecho de introducir cualquier modificación estructural o funcional con motivo de la aplicación de avances técnicos.

Aparato conforme a la Norma Europea 89/336/CEE (Decreto legislativo 476 del 04.12.92), relativo a la eliminación de interferencias radioeléctricas.

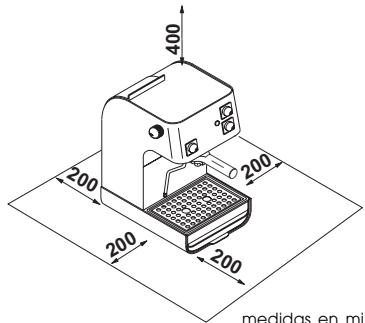

F medidas en milímetros

NORMAS DE SEGURIDAD

No poner en contacto con agua las piezas que están conectadas a la corriente eléctrica: peligro de cortocircuito.

No utilizar la tapa superior como calientatazas.

Campo de aplicación

La máquina de café está diseñada exclusivamente para uso doméstico. Está prohibido introducir modificaciones técnicas y destinarla a un uso distinto para el que ha sido diseñada, a causa de los riesgos que ello comporta.

A Alimentación de corriente

Conectar la máquina de café únicamente a una toma de corriente adecuada. La tensión debe corresponder a la que indica la tarjeta colocada en el aparato.

B Cable de alimentación

No usar la máquina de café si el cable de alimentación está defectuoso. Hacer sustituir inmediatamente el cable y el enchufe del aparato por especialistas autorizados. No hacer pasar el cable de alimentación por encima de superficies con ángulos afilados o cortantes, ni sobre objetos muy calientes y mantenerlo lejos de aceites. No empujar ni arrastrar la máquina de café sosteniéndola por el cable. No extraer el enchufe de la toma de corriente tirando del cable y no tocarlo con las manos mojadas. Evitar que el cable de alimentación caiga libremente de mesas y estantes.

C Protección de otras personas

La máquina de café debe ser utilizada únicamente por personas adultas; asegurarse de que los niños no tengan la posibilidad de hacer uso de ella.

Colocación

Situar la máquina de café en un lugar seguro, donde nadie pueda sufrir lesiones: podrían fluir agua caliente o vapor, con riesgo de quemaduras. No utilizar la máquina de café al aire libre. No situar la máquina de café sobre superficies muy calientes, ni cerca del fuego, para evitar daños en la estructura del aparato.

D

Riesgo de quemaduras

No orientar hacia uno mismo ni hacia los demás la boquilla de salida de agua caliente o vapor. Usar siempre las manetas o mandos. Tocar únicamente las boquillas en las zonas protegidas, con el fin de evitar quemaduras.

No utilice la tapa superior como calientatazas.

Limpieza

Antes de limpiar la máquina es indispensable liberar todas las teclas y desenchufar el enchufe de la toma de corriente, así como esperar a que se enfríe la máquina. No sumergir jamás la máquina en agua. Está severamente prohibido manipular las partes internas de la máquina.

Espacio de uso y mantenimiento

Para el correcto y buen funcionamiento de la máquina se aconseja lo siguiente:

• seleccionar una base de apoyo bien nivelada;
• elegir un lugar suficientemente iluminado, limpio y con una toma de corriente totalmente accesible.

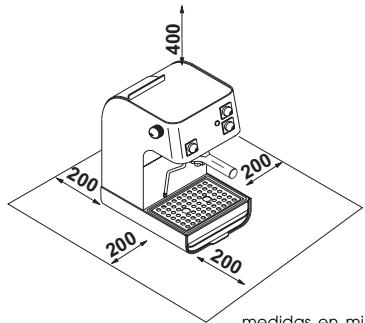

• Prever una distancia mínima entre las paredes y la máquina, tal como se indica en la figura.

Cuidado de la máquina

Cuando no se encuentre en uso, desenchufar el enchufe de la toma de corriente. Guardarla seguidamente en un lugar seco y no accesible a los niños.

Reparaciones / Mantenimiento

En caso de anomalías, defecto o sospecha de una anomalía tras una caída, desenchufar el enchufe de la corriente. No poner en marcha el aparato defectuoso. No reparar ni desmontar personalmente el aparato: en caso de intervenciones fuera de lo indicado en estas instrucciones, el fabricante no asume ninguna responsabilidad por eventuales daños.

Normas contra incendios

No utilizar la máquina en ambientes donde se hallen presentes sustancias inflamables o explosivas. En caso de incendio, utilizar extintores de anhídrido carbónico (CO2). No usar agua ni extintores de polvo.

Relación

1 Depósito de agua 2 Indicador luminoso verde "lista para uso" 3 Interruptor general 4 Fijación portafiltro 5 Interruptor de café 6 Interruptor de vapor 7 Tubo de vapor 8 Mando agua caliente/vapor 9 Bandeja recogegotas y rejilla

10 Tapa 11 Cable de alimentación 12 Tolva recarga agua 13 Cajón para accesorios

Accesorios

G Portafiltro H Dosificador

Advertencias para la instalación

Antes de instalar la máquina, atenerse a las siguientes indicaciones de seguridad:

• Colocar la máquina sobre un lugar seguro
• Asegurar de que los niños no tengan la posibilidad de hacer con la máquina
• Evitar situar la máquina sobre superficies calientes ni cerca del fuego.

La máquina de café está lista para la conexión.

Conexión a la corriente

La corriente eléctrica puede ser peligrosa. Como consecuencia,

atenerse escrupulosamente a las normas de seguridad.

La máquina de café debe conectarse a un enchufe de

corriente adecuada. La tensión debe corresponder a la indicada en la tarjeta que lleva el aparato.

No utilizar nunca cables defectuosos. Los cables y los

enchufes defectuosos deben ser sustituidos inmediatamente por especialistas autorizados.

Atención: Cuando deba utilizarse un extensible o alargo, asegurarse de que tenga una sección mínima de 1mm² y esté provisto de enchufe/toma tripolar.

La tensión del aparato ha sido fijada en fábrica. Comprobar que la tensión de la red corresponda a las indicaciones señaladas en la tarjeta de identificación situada en la base del aparato.

Asegurarse que el interruptor general (3) está en posición "O" y conectar la máquina insertando el enchufe en la toma de corriente.

Embalaje

El embalaje original ha sido diseñado y fabricado para proteger el aparato durante el transporte. Se aconseja conservarlo para un futuro posible traslado.

Para la propia seguridad y la de terceras personas, atenerse

escrupulosamente a las "Normas de Seguridad" indicadas en las páginas 52-53.

Llenado del depósito de agua

• Retirar la bandeja de recuperación (9) y el cajón para accesorios (13). Extraer el depósito de agua.

14 Enjuagarlo y llenarlo con agua fresca, evitando llenarlo en exceso. 13 Volver a colocar el depósito en su lugar, prestando atención al sumergir el tubo en el agua, evitando que se tuerza.

• Volver a colocar la bandeja de recuperación (9) y el cajón para accesorios (13). Es posible añadir agua sin sacar el depósito, introduciéndola directamente a través de la tolva de recarga (12).

Introducir en el depósito únicamente agua fresca sin gas;

nunca agua caliente ni otros líquidos que podrían dañar el depósito.

No poner nunca en marcha la máquina sin agua, asegurarse de

que haya la cantidad suficiente en el depósito.

Carga del circuito hidráulico

Antes de poner en marcha la máquina, siempre que esta no haya sido utilizada en mucho tiempo, una vez se haya retirado el agua y vaciado el contenido de vapor, debe recargarse el circuito hidráulico de la máquina.

16 Orientar el tubo de vapor/agua caliente hacia la bandeja recogegotas. Abrir el mando (8) "Agua caliente/vapor" hasta que salga un chorro regular de agua. Cerrar el mando.

Insertar el portafiltro (G) en su lugar (4), para permitir un buen precalentamiento. La máquina está lista para la distribución de café.

Suministro del café

Presionar el interruptor general (3) y esperar que el indicador verde (2) se encienda para indicar que la máquina está a la temperatura correcta.

15 Llenar el portafiltro con 1 o 2 dosis de

café molido, sin presionarlo, para obtener uno o dos cafés.

Con el portafiltro especial "Crema" (G), suministrado con la máquina, es necesario cambiar el filtro para obtener uno o dos cafés.

17 Insertar el portafiltro en la base de la caldera del agua y fijarlo girándolo de izquierda a derecha hasta que quede bloqueado. Soltar el mango del portafiltro. De una forma automática, el mango gira levemente hacia la izquierda. Este movimiento garantiza el perfecto funcionamiento del portafiltro.

18 Tomar 1 o 2 tazas y ponerlas bajo el portafiltro; asegurar que sean colocadas correctamente bajo los agujeros de salida del café.

Esperar que el indicador verde (2) esté encendido, y accionar el interruptor (5) "Café".

Cuando las tazas contengan la cantidad de café deseada, apagar el interruptor (5) "Café".

Esperar unos segundos, sacar el portafiltro y vaciar los posos de café.

Nota de limpieza: mantener limpio el filtro del portafiltro sacándolo de su lugar y lavándolo con agua.

Elección del tipo de café

En líneas generales, se puede utilizar todos los tipos de café existentes en el mercado. Sin embargo, como el café es un producto natural y su sabor varía en función del origen y la mezcla, es preferible probar varios tipos, con el fin de encontrar el que más se adapte a los gustos personales. Para obtener los mejores resultados, se aconseja utilizar mezclas preparadas expresamente para máquinas de café espresso.

Suministro de agua caliente

19 Situar una taza o un vaso bajo el tubo de vapor/agua caliente.

Abrir el mando (8) "Agua caliente/vapor", para que salga el agua hasta alcanzar la cantidad deseada, cerrar el mando (8).

¡Peligro de quemaduras!

Al inicio de la distribución pueda producirse salpicaduras de agua caliente. El tubo de distribución puede alcanzar temperaturas elevadas: evitar tocarlo directamente con las manos.

Suministro de vapor

Presionar el interruptor (6) "Vapor", se apaga el indicador verde (2). En el siguiente encendido la máquina está ya en la temperatura justa.

16 Orientar el tubo de vapor sobre la bandeja recogegotas. Abrir el mando (8) "Agua caliente/vapor" durante unos instantes, con el fin de hacer evacuar los restos de agua del tubo; en breve comenzará a salir solo vapor. Cerrar el mando (8).

20 Sumergir el tubo de vapor en el líquido que se debe calentar y abrir el mando (8); hacer girar el recipiente con movimientos lentos de arriba abajo para que el calentamiento sea uniforme. Una vez se ha utilizado el vapor durante el tiempo deseado, cerrar el mando (8) y volver el interruptor a su posición inicial (6) "Vapor".

Peligro de quemaduras!

El tubo de distribución de vapor puede alcanzar temperaturas elevadas: evitar tocarlo directamente con las manos.

Limpieza

El mantenimiento y la limpieza posterior solamente puede

llevarse a cabo una vez el aparato se haya enfriado y esté desconectado de la red eléctrica.

No sumergir nunca el aparato en agua y no colocar sus elementos en el lavavajillas.

No utilizar objetos puntiagudos ni productos químicos agresivos para la limpieza.

14 Se deposita agua fría

Se aconseja limpiar diariamente el depósito de agua y volver a llenarlo con agua fresca.

19 Un cer sali por el t

a vez se ha calentado leche, ha quedado una pequeña cantidad de agua en el tubo.

21 Lin humed

Secar el aparato utilizando un paño húmedo con agua.

a la limpieza del portafiltro proceda del siguiente modo:

• Extraer el filtro (A), sumergirlo en agua caliente y lavarlo con cuidado.
• Limpiar el interior del portafiltro, procurando no dañar su superficie ni la del aro de soporte.

Descalcificación

• La formación de cal tiene lugar con el uso continuado del aparato; la descalcificación es necesaria cada 4-6 meses de empleo de la máquina o cuando se observa una disminución de la entrada del agua.

Si se quiere efectuar personalmente, se utilizará un producto descalcificador para máquinas de café de tipo no nocivo que se encontrará en el mercado.

¡Atención! No utilice en ningún caso el vinagre como descalcificador.

Mezclar el descalcificador con agua según se indica en el envase del producto descalcificador y llenar el depósito del

INFORMACIONES DE CARÁCTER JURÍDICO

agua; introducir el depósito en la máquina.

• Encender la máquina presionando el interruptor general. 16 Dirigir el tubo del vapor sobre el recipiente recogedor de goteo.
• Extraer a intervalos (una taza a la vez) el entero contenido del depósito del agua, girando la manecilla del vapor en la dirección contraria a las manecillas del reloj; girar la manecilla (8) en la dirección de las manecillas del reloj para interrumpir el suministro.
• Durante cada uno de los intervalos, hay que efectuar durante unos 10-15 segundos. Terminada la solución descalcificadora, extraer el depósito del agua, enjuagarlo y llenarlo de nuevo con agua fresca potable. Volver a poner el depósito en la máquina; vaciar 2/3 del contenido del depósito del agua haciendo girar la manecilla de vapor en la dirección contraria a las manecillas del reloj; para interrumpir el suministro, hacer girar las manecillas en la dirección de las manecillas del reloj.
• Dejar que se caliente la máquina y vaciar el contenido que sobra en el depósito del agua, hacer girar la manecilla del vapor en la dirección contraria a las manecillas del reloj; para interrumpir el suministro del café, hacer girar la manecilla en la dirección de las manecillas del reloj.

Si se utiliza un producto distinto al aconsejado, se aconseja respetar, de todas formas, las instrucciones de la casa

productora indicadas en el envase del producto descalcificador.

Servicio de Mantenimiento periódico

El servicio de mantenimiento a intervalos regulares por parte de un Centro de Asistencia Autorizada prolonga la duración y la fiabilidad de la máquina.

Conservar el embalaje original que podrá servir de protección durante el transporte.

Informaciones de carácter jurídico

• Las presentes instrucciones de uso contienen las informaciones necesarias para el uso correcto, para los sistemas operativos y el mantenimiento adecuado del aparato.
• Este conocimiento y la observancia de las presentes instrucciones representa la premisa para un uso seguro, en el pleno respeto de la seguridad en el funcionamiento y mantenimiento del aparato.
• Si se desean posteriores informaciones o si se debe entrar en problemas particulares que no han sido suficientemente tratados en estas instrucciones, rogamos dirigirse directamente a la firma constructora.
• Asimismo, hacemos notar que el contenido de estas instrucciones de uso no forma parte de ningún compromiso ni contrato legal, y no cambian la esencia de las mismas.

Todas las obligaciones del constructor se basan en el contrato de compraventa que contiene también el reglamento completo y exclusivo con respecto a las condiciones de la garantía.

Las normas de garantía contractuales no se ven limitadas ni ampliadas en base a las presentes explicaciones.

Las instrucciones de uso contienen informaciones protegidas por el Derecho de autor.

No está permitido fotocopiarlas ni tra

ducirlas a ningún idioma sin autorización escrita por parte del constructor.

Obsolescencia

• Hacer inutilizables los aparatos que no son realizados.
• Sacar el enchufe de la toma de corriente y cortar el cable eléctrico.
• Entregar el aparato fuera de uso en un centro de recogida adecuado.

Anomalías	Causa probale	Soluccion
El café no sale o sale gota a gota	Falta agua	Añadir agua (pág. 54)
	Molido muy fino	Usar(other cafe
	Café muy prensado en el portafiltro	Mover el café molido
	Demosado café en el portafiltro	Reducir lacantidad de café por el dosificador
	Mando (8) "Agua caliente/vapor" abierto	Cerrar el mando
	Máquina calcificada	Descalcificar (pág. 56)
	Elemento di filtración de la cabeza de suministro del café obturado	Limpiar el elemento de filtración
	Filtro en el portafiltro obturado	Limpiar el filtró(pág. 56)
	El mango del portafiltro no ha sido levado a su posición de funciona amIENTO	Girar el mango del portafiltro a su posición (pág.55)
El café sale rápidamente y no forma crema	Muy poco café en el portafiltro	Añadir más cafe (pág. 55)
	Café inadequado o no está fresco	Usar(other cafedistincto(pág. 55)
El café sale por los lados del portafiltro	Portafiltro no colocadocorrectamente en la cabeza de suministro del café	Insertarlo correctamente (pág. 55)
	Borde superior del portafiltrosucio	Limpiarlo
	Junta de la caldera sucia ogastada	Limpiarla o cambiarla
	Demosado café en el portafiltro por el dosificador	Reducir lacantidad de café
El leche no forma crema	Leche no adecuado	Controlar el contentido degrasa
El café sale frío	El piloto (2) "Aparato lista par uso" no estaba iluminado cuando se pulsó el interruptor (5) "Café"	Esperar a que el piloto estélencendido,antesde presionar el interruptor (5) "Café"
	Portafiltro no instalado para el Precalentar el portafiltro precalentamenti	Precalentar el portafiltro(pág. 55)
	Tazas no precalentadas Esprecaientar les tazasTD
La bomba hace mucho ruido	Falta de agua en el depostó. Rettenar de agua (pág. 54)Freecall 1300 660 976

Suministro de agua caliente. 65

Suministro de vapor 66

Limpieza 66

Descalcificación 66

F medidas en milímetros

La máquina de café está lista para ser utilizada.

Conexión a la corriente

Suministro de agua caliente

Para la limpieza del soporte del filtro, proceda del siguiente modo:
