GEBRUIKSAANWIJZING TYPE SIN 006 SAECO

Gefeliciteerd! Wij feliciteren u met het feit dat u dit espresso-apparaat van topkwaliteit gekocht heeft en wij danken u voor het in ons gestelde vertrouwen. Voordat u het apparaat in gebruik neemt adviseren wij u deze gebruiksaanwijzing aandachtig te lezen. In deze gebruiksaanwijzing wordt namelijk uitgelegd hoe u het apparaat het beste kunt gebruiken, schoonmaken en onderhouden zodat het apparaat lang meegaat.

Deze handleiding bewaren op een veilige plaats en bij de koffiemachine voegen als deze gebruikt wordt door iemand anders.

GEBRUIK VAN DEZE HANDLEIDING

Indien er zich problemen voordoen die niet of onvoldoende behandeld worden in deze handleiding, voor verdere informatie zich wenden tot een bevoegd specialist. Om het lezen te vergemakkelijken De waarschuwingsdriehoek duidt alle instructies aan die belangrijk zijn voor de veiligheid van de gebruiker. Deze aanwijzingen nauwkeurig volgen om ernstige verwondingen te vermijden. De verwijzing naar tekeningen, delen van het apparaat of bedieningselementen, etc. wordt aangeduid door cijfers of letters, in dit geval wordt verwezen naar tekening “B”.

TECHNISCHE GEGEVENS Nominale spanning Zie plaatje aangebracht op het apparaat Nominale kracht Zie plaatje aangebracht op het apparaat Materiaal van lichaam Metaal Afmetingen (l x a x p) 220x320x290 mm Gewicht 8,5 kg Lengte elektrische kabel* 1,2 m Bedieningspaneel Vooraan Filterhouder Crema Reservoir Afneembaar Elektrische stroom Zie plaatje aangebracht op het apparaat Waterreservoir 2,9 l Druk pomp 13-15 bar Ketel Inox staal - Koper

• Als de elektrische kabel zou beschadigd worden, zich wenden tot een Geautoriseerde Dealer voor de vervanging ervan, omdat dit een speciaal instrument vereist. De tekeningen die overeenkomen met de tekst staan op de omslag van de kaft. Deze pagina’s opengeslagen houden tijdens het lezen van de handleiding. Met behoud van het recht op constructie- en uitvoeringswijzigingen te wijten aan de technische vooruitgang. Apparaat overeenkomstig de Europese Richtlijn 89/336/EG (Wetsdecreet 476 van 04/ 12/92), aangaande de verwijdering van radiotelevisie storingen. Index Pag. Technische gegevens ............................. 71 Veiligheidsnormen ................................... 73 Legende onderdelen ............................. 74 Waarschuwingen voor installatie .......... 74 Stroomaansluiting .................................... 74 Verpakking ................................................ 74 Vullen van het waterreservoir ................ 75 Opladen van het circuit ......................... 75 Koffie schenken ........................................ 75 Pag. Keuze van het type koffie ....................... 75 Schenken van warm water .................... 76 Schenken van stoom .............................. 76 Schoonmaak ............................................ 76 Ontkalking ................................................. 76 Onderhoud op regelmatige tijdstippen . 77 Juridische informatie ................................ 77 Vernietiging ............................................... 78 Opzoeken defecten ............................... 79 Espresso Italia PTY LTD www.espressoitalia.com.au Freecall 1300 660 976

De delen die onder stroom staan niet in contact brengen met water: gevaar voor kortsluiting! Het bovenste deksel niet als kopjesverwarmer gebruiken Gebruiksbestemming De koffiemachine is uitsluitend bestemd voor huishoudelijk gebruik. Het aanbrengen van technische wijzigingen en elk fout gebruik zijn verboden, omwille van de risico’s die hieraan verbonden zijn!

A Stroomtoevoer De koffiemachine enkel aansluiten op een aangepast stopcontact. De netspanning moet overeenstemmen met deze aangeduid op het plaatje aangebracht op het apparaat. O IL

B Elektrische kabel De koffiemachine niet gebruiken als de elektrische kabel defect is. De defecte kabels en stekkers onmiddellijk doen vervangen door een specialist. De elektrische kabel niet langs hoeken en scherpe randen, over warme voorwerpen laten lopen, hem vrijhouden van olie. De koffiemachine niet bij de kabel vashouden of voorttrekken. De stekker niet uittrekken door aan de kabel te trekken, ook niet aanraken met natte handen. Vermijden dat de elektrische kabel los afhangt van tafels of rekken.

C Bescherming van andere personen De koffiemachine moet enkel door volwassenen worden gebruikt: zich ervan vergewissen dat de kinderen er niet mee kunnen spelen. Plaatsing De koffiemachine op een veilige plaats zetten, waar niemand ze kan omgooien of erdoor verwond kan worden: warm water of stoom kunnen uit de machine komen: gevaar voor brandwonden! De koffiemachine niet buiten gebruiken. De koffiemachine niet op warme plaatsen en/of in de nabijheid van vlammen zetten om te vermijden dat het onderstel smelt of beschadigd wordt.

afstanden in mm D Gevaar voor brandwonden De straal van de stoom of van het warm

water niet op zichzelf of anderen richten. Steeds de speciale handvaten of hendels gebruiken. De tuiten enkel aanraken op de plaatsen die voorzien zijn van anti-verbrand beschermingen. Het bovenste deksel niet als kopjesverwarmer gebruiken E Schoonmaak Alvorens de machine schoon te maken moet men alle toetsen uitschakelen en de stekker uit het stopcontact trekken. Bovendien moet men wachten tot de machine is afgekoeld. De machine nooit in water onderdompelen. Het is ten strengste verboden te trachten veranderingen aan te brengen binnenin de machine. F Plaats voor gebruik en onderhoud Voor een correcte en goede werking van de koffiemachine raden wij het volgende aan:

• een volledig effen steunvlak kiezen;
• een omgeving kiezen die voldoende hygiënische en verlicht is, met een makkelijk te bereiken stopcontact;
• een minimumafstand voorzien tussen de machine en de muren, zoals aangeduid op de tekening. Bewaren van de machine Als de machine niet in gebruik is, moet ze worden uitgeschakeld en de stekker uit het stopcontact getrokken. Bewaren op een droge plaats die onbereikbaar is voor kinderen. Herstel/Onderhoud Indien er een defect, een beschadiging is of men vermoedt een defect na een val, de stekker onmiddellijk uit het stopcontact trekken. Een defect apparaat niet in werking stelling. Het apparaat niet zelf herstellen of uiteen halen: als er tussenkomsten gedaan zijn door niet geautoriseerde personen wordt elke verantwoordelijkheid voor eventuele schade afgewezen. Brandbeveiligingsnormen De machine niet gebruiken in een omgeEspresso Italia PTYaanwezig LTD zijn. ving waar er explosieve stoffen Bij brand een brandblusapparaat met koolwww.espressoitalia.com.au zuurgas (CO²) gebruiken. Geen water of poFreecall 1300 660 976 ederbrandblusapparaten gebruiken.

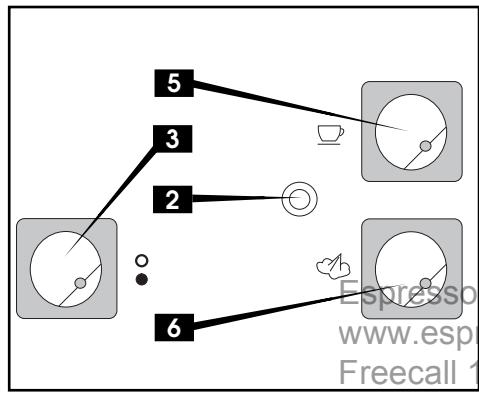

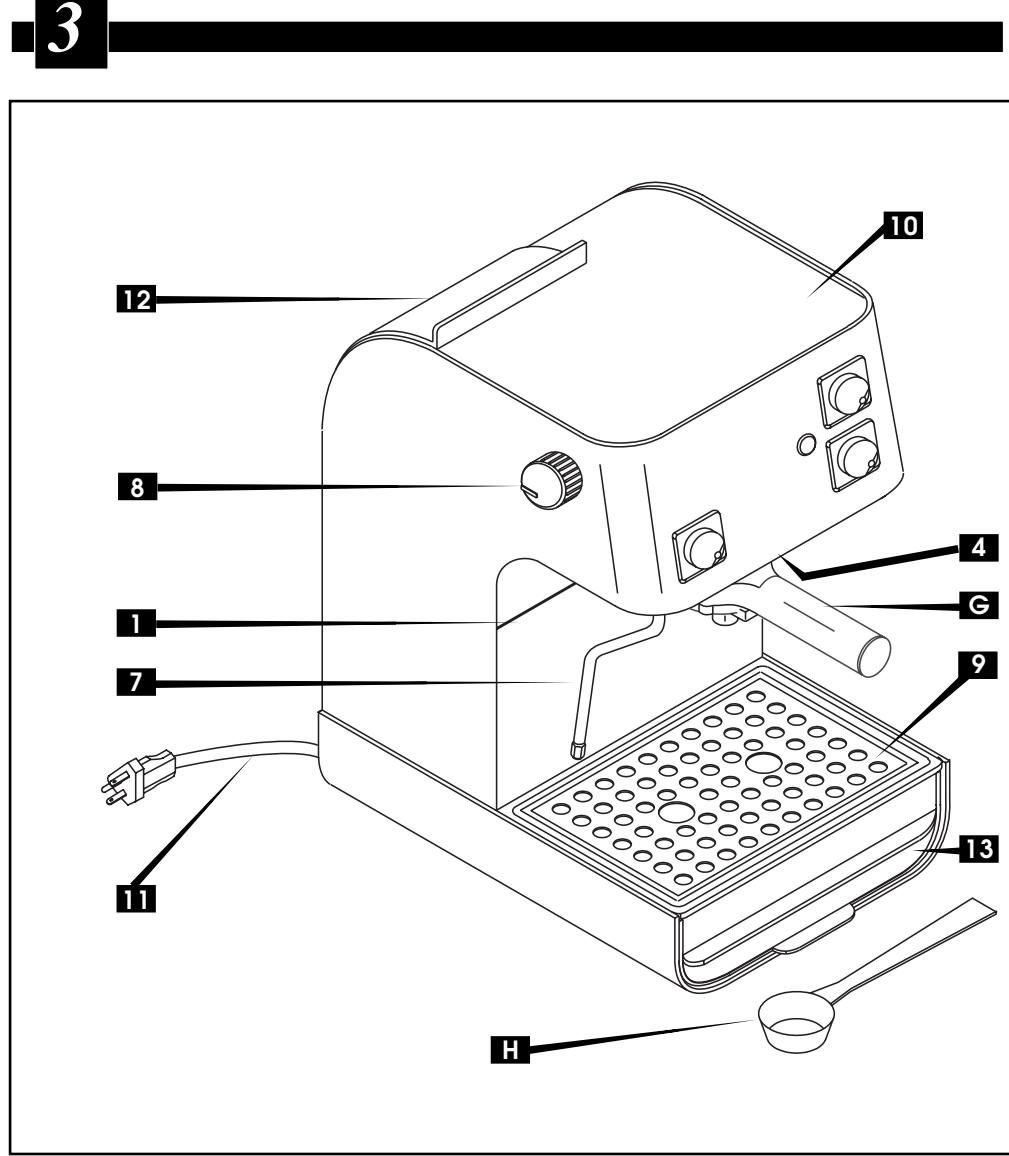

Vullen van het waterreservoir Waterreservoir 2 Groen verklikkerlichtje: “Klaar voor ge bruik” 10 Deksel 11 Elektrische kabel 12 Vultrechter 3 Algemene schakelaar 4 Plaats voor filterhouder 13 Lade voor accessoires 5 Schakelaar koffie 6 Schakelaar stoom 7 Buis stoom 8 Hendel warm water/stoom 9 Afdruipbakje en bijbehorende rooster Waarschuwingen voor installatie Alvorens de machine te installeren zich aan de volgende veiligheidsvoorschriften houden:

• de machine op een veilige plaats zetten;
• zich ervan vergewissen dat de kinderen niet met de machine kunnen spelen;
• vermijden dat de machine op warme oppervlakken of dicht bij een vlam wordt geplaatst. De koffiemachine is nu klaar om aangesloten te worden. Stroomaansluiting De elektrische stroom kan gevaarlijk zijn! Daarom zich steeds strikt aan de veiligheidsnormen houden. Accessoires G Filterhouder H Maatbekertje Opgelet! Als een verlengsnoer wordt gebruikt zich ervan vergewissen dat die een minimum doormeter van 1 mm² heeft en voorzien is van een driepolige stekker/ stopcontact.

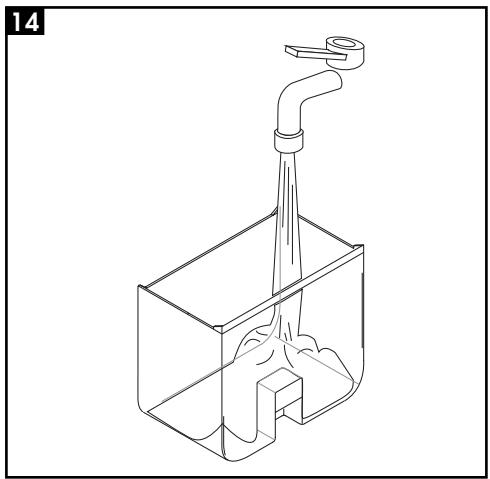

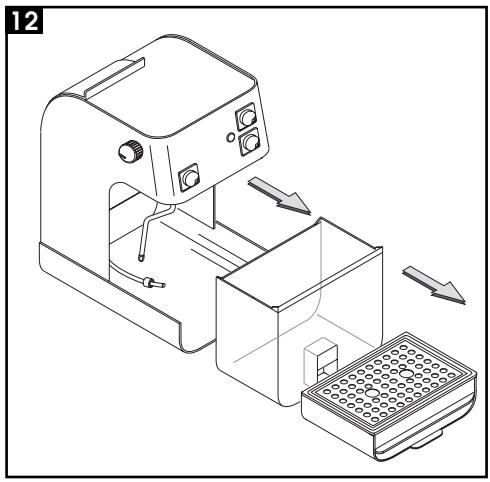

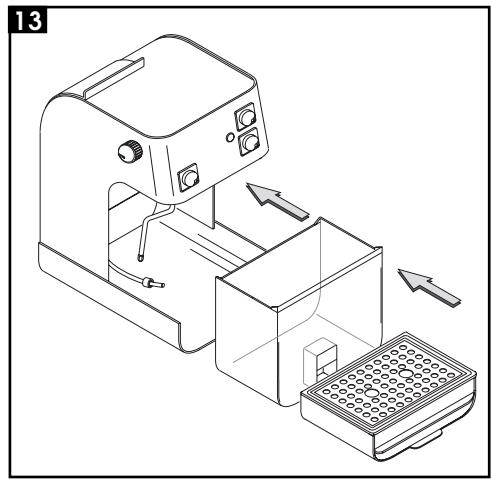

• Het afdruipbakje (9) en de lade voor de accessoires (13) verwijderen. 12 Het waterreservoir eruit halen. 14 Het uitspoelen en vullen met vers water, ervoor zorgen dat er niet teveel water ingaat. 13 Het reservoir opnieuw op zijn plaat zetten, ervoor zorg dragend dat de waterbuis zich in het water bevindt en niet geplooid is.
• Het afdruipbakje (9) en de lade voor de accessoires (13) terug aanbrengen. Het is ook mogelijk water toe te voegen zonder het reservoir uit te halen, door het rechtstreeks via de vultrechter (12) te gieten. In het reservoir enkel en alleen vers, niet gashoudend water gieten: warm water en andere vloeistoffen kunnen het reservoir beschadigen. De spanning van het apparaat werd in de fabriek ingesteld. Nagaan of de netspanning overeenkomt met de aanduidingen aangebracht op het identificatie-plaatje aangebracht op de onderkant van het apparaat. De machine niet in werking stellen zonder water: zich ervan vergewissen dat er voldoende water in het reservoir is. Zich ervan vergewissen dat de algemene schakelaar (3) in de “0” stand staat, dan het apparaat op het elektrisch net aansluiten door de stekker in het stopcontact te steken. Voor elke in werking stelling, nadat de machine niet werd gebruikt voor langere tijd, nadat het water op was en nadat er stoom werd afgenomen, moet het circuit van de machine opnieuw opgeladen worden. Opladen van het circuit

koffiemachine moet aangesloten worden op een aangepast stopcontact. De spanning moet overeenkomen met die aangeduid op het plaatje aangebracht op de machine. De originele verpakking werd ontworpen en gerealiseerd om het apparaat te beschermen tijdens de verzending. Men raadt aan deze te bewaren voor een eventuele verplaatsing in de toekomst. Nooit defecte kabels gebruiken, de defecte kabels en stekkers moeten onmiddellijk vervangen worden door geautoriseerde specialisten. Voor uw eigen veiligheid en die van derden, zich strikt aan de “Veiligheidsnormen” weergegeven op pagina’s 72-73 houden.

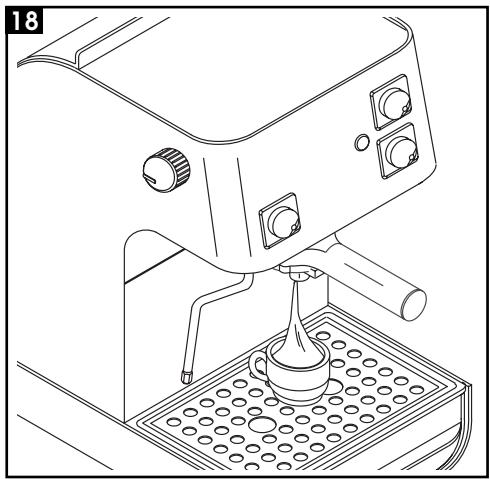

Het stoombuisje boven het afdruipbakje brengen. De hendel (8) “Warm water/ stoom” openen totdat er een regelmatige straal water uitkomt. De hendel terug sluiten. De filterhouder (G) op zjn plaats (4) aanbrengen om een goede voorverwarming ervan mogelijk te maken. De machine is nu klaar om koffie te schenken. Koffie schenken De algemene schakelaar (3) indrukken en wachten tot het groene verklikkerlichtje (2), dat aanduidt dat de machine op de juiste temperatuur is, aangaat. 15 1 of 2 afgestreken maten koffie in de filter gieten, zonder aan te drukken, om één of twee kopjes koffie te bekomen. Met de speciale filterhouder “Crema” (G), waarmee het apparaat uitgerust is, moet men de filter niet veranderen om één of twee kopjes koffie te bekomen.

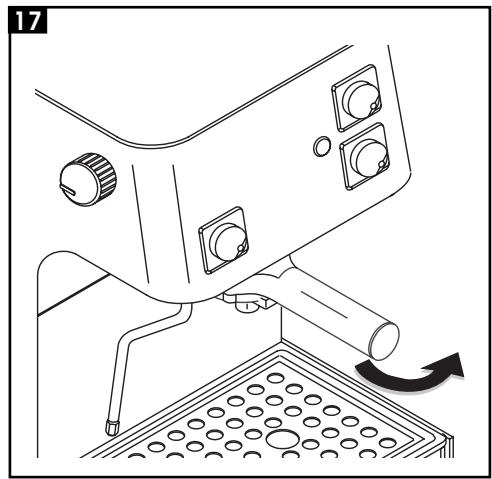

De filterhouder van onderaan af in de verwarmingsketel van het water aanbrengen en vastzetten door van links naar rechts te draaien tot hij volledig geblokkeerd is. De hendel van de filterhouder loslaten. Een automatisch systeem verplaatst nu de hendel van de filterhouder een beetje naar links. Deze beweging garandeert de perfecte werking van de filterhouder. 18 1 of 2 kopjes onder de filterhouder zetten, zich ervan vergewissen dat ze juist zijn aangebracht onder de openingen waaruit de koffie loopt. Wachten tot het groene verklikkerlichtje (2) aangaat en dan op schakelaar (5) “Koffie” drukken. Wachten tot de kopjes vol genoeg zijn, de schakelaar (5) “Koffie” uitzetten. Enkele seconden wachten en dan de filterhouder wegnemen en het koffiedik eruit halen. Nota voor de schoonmaak: de filter van de filterhouder schoonmaken door hem uit zijn plaats te halen en met water af te wassen. Keuze van het type koffie Over het algemeen kan men alle types koffie, die in de handel verkrijgbaar zijn, gebruiken. Nochtans is koffie een natuurlijk produkt en verandert de smaak ervan volgens de herkomst en het mengsel; daarom is het raadzaam verschillende Espresso Italia PTY LTD types uit te proberen om zo het type te www.espressoitalia.com.au vinden dat het best bij uw persoonlijke Freecall 1300 660 976

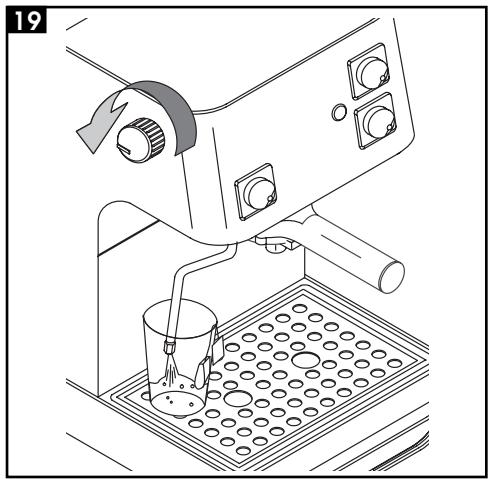

smaak past. Om de beste resultaten te bekomen raden wij aan mengsels te gebruiken die specifiek gemaakt zijn voor espresso apparaten. Schenken van warm water 19 Een kopje of een theeglas onder de stoombuis zetten. De hendel (8) “Warm water/stoom” openen, om de gewenste hoeveelheid water te schenken, de hendel (8) sluiten. Gevaar voor brandwonden! Als men begint te schenken is het mogelijk dat er kleine warm water spatjes zijn. De schenkbuis kan hoge temperaturen bereiken: ze niet rechtstreeks met de hand aanraken. Schenken van stoom De schakelaar (6) “Stoom” indrukken: het groene verklikkerlichtje (2) gaat uit. Als het opnieuw aangaat is de machine op temperatuur. 16 De stoombuis boven het afdruipbakje brengen, de hendel (8) “Warm water/stoom” voor enkele ogenblikken openen. Zodat het overgebleven water uit de buis stroomt: na korte tijd zal er enkel stoom uitkomen. De hendel (8) sluiten. 20 Een kopje of een glas onder de stoombuis zetten. De stoombuis in de te verwarmen vloeistof dompelen en de hendel (8) openen: het kopje doen draaien met langzame bewegingen van onder naar boven, om de verwarming overal gelijk te maken. Nadat de stoom gebruikt werd voor de gewenste tijd, de hendel (8) sluiten en de schakelaar (6) “Stoom” terug in de originele stand brengen. Gevaar voor brandwonden! De stoomschenkbuis kan hoge temperaturen bereiken: ze niet rechtstreeks met de hand aanraken.

IN WERKING STELLING EN GEBRUIK

Schoonmaak Het onderhoud

schoonmaak mogen enkel gebeuren als de machine koud is en niet aangesloten op het elektrisch net.

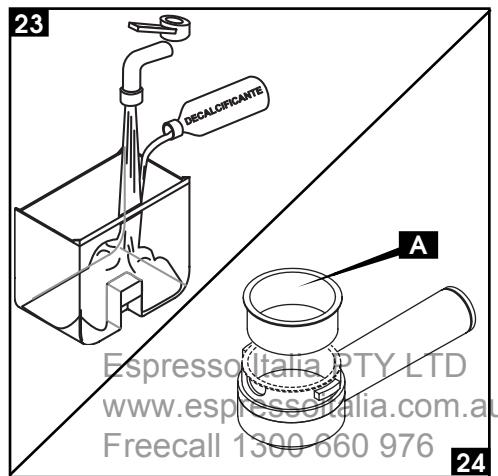

• 23 Meng het ontkalkingsmiddel met water, zoals aangegeven op de verpakking van het ontkalkingsmiddel, en vul het waterreservoir; plaats het reservoir in het apparaat. Het apparaat niet onderdompelen in water en de onderdelen niet in de vaatwasser steken.

• Zet het apparaat aan en druk op de keuzeschakelaar. Geen scherpe voorwerpen of agressieve chemische produkten gebruiken voor de schoonmaak.

• Richt het stoompijpje druppelbakje.

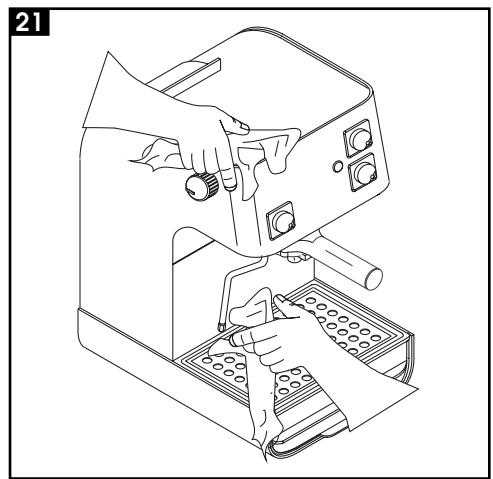

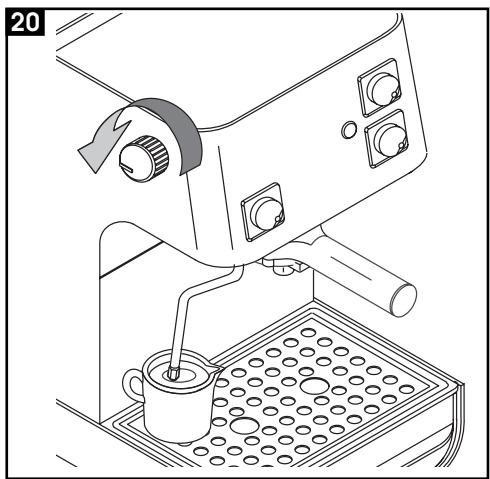

Men raadt aan dagelijks het waterreservoir schoon te maken en te vullen met vers water. 19 Nadat men melk heeft verwarmd, een kleine hoeveelheid warm water gebruiken om de buis schoon te maken. 21 Voor het schoonmaken van het apparaat een zacht, vochtig doek gebruiken. 24 Voor het schoonmaken van de filterhouder als volgt te werk gaan:

• De filter (A) eruit halen, in warm water onderdompelen en goed schoonmaken.
• De binnenkant van de filterhouder schoonmaken er zorg voor dragend dat de speld en de blokkeringsring niet beschadigd worden. Ontkalking

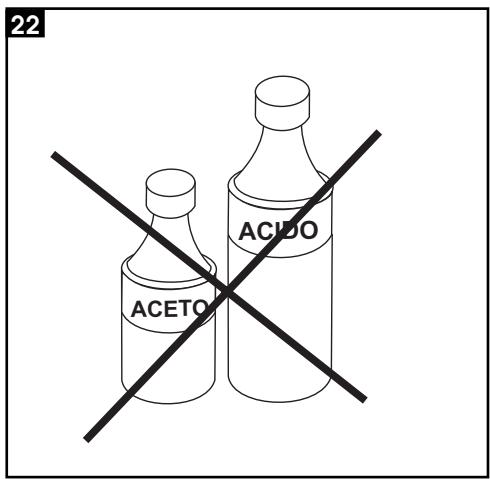

• Kalkvorming ontstaat door het gebruik van het apparaat; ontkalking is nodig om de 4-6 maanden gebruik of als u ziet dat de hoeveelheid water die naar buiten komt, vermindert. 22 Als u de ontkalking zelf wilt uitvoeren, kunt u een gifvrij en/of onschadelijk ontkalkingsmiddel voor koffiezetapparaten gebruiken, dat gewoon in de handel verkrijgbaar is. Let op! Gebruik in geen geval azijn als ontkalkingsmiddel.

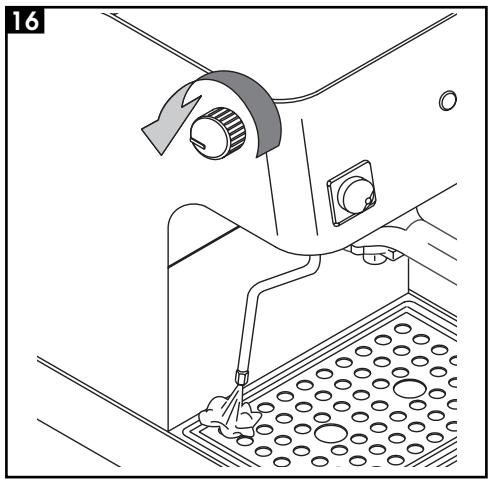

• 16 Laat met tussenpozen (een kopje per keer) de hele inhoud uit het waterreservoir komen door de stoomknop (8) met de klok mee te draaien; om de afgifte te stoppen draait u de knop (8) met de klok mee.
• Tijdens de intervallen moet u het product ongeveer 10-15 minuten laten inwerken.
• 14 Als de ontkalkingsoplossing ten einde is, moet het waterreservoir worden omgespoeld en met vers water worden gevuld.
• 13 Plaats het reservoir in het apparaat; leeg 2/3 van de inhoud van het waterreservoir door de stoomknop tegen de klok in te draaien; draai de knop met de klok mee om de afgifte te stoppen.
• 16 Laat het apparaat warm worden en leeg de resterende inhoud van het waterreservoir door de stoomknop tegen de klok in te draaien; draai de klok met de klok mee om de afgifte te stoppen. Als er een ander product gebruikt wordt dan wordt aanbevolen, wordt geadviseerd de aanwijzingen op te volgen van de fabrikant van het ontkalkingsproduct, die op de verpakking vermeld worden. Onderhoud op regelmatige tijdstippen Het onderhoud door een Geautoriseerde Dealer op regelmatige tijdstippen verlengt de levensduur en de betrouwbaarheid van de machine. De originele verpakking bewaren, die kan nodig zijn om de machine te beschermen tijdens het vervoer. Juridische informatie
• Deze handleiding bevat informatie die nodig is voor een correct gebruik, voor de bedieningsfuncties en een juist onderhoud van het apparaat.
• Deze kennis en het naleven van deze instructies zijn een voorwaarde voor een gebruik zonder gevaar en met alle respect voor de veiligheid tijdens het gebruik en het onderhoud van het apparaat.
• Men gelieve zich te wenden tot de plaatselijke verkoper of rechtstreeks tot het produktiehuis als men verdere informatie wenst, of als er bepaalde problemen zich zouden voordoen waarvan men vindt dat ze in deze handleiding niet voldoende zijn uitgelegd.
• Wij wijzen er ook op dat de inhoud van deze handleiding geen deel is van een vorige of reeds bestaande overeenkomst, van een akkoord of een wettelijk contract en dat deze het wezen ervan niet kunnen veranderen. Alle verplichtingen van de constructeur zijn gebaseerd op het respectievelijke aankoop/verkoop contract dat ook het volledige en exclusieve reglement bevat in verband met de garantie. De garantievoorwaarden worden niet beperkt, noch uitgebreid op basis van deze verklaringen.
• De handleiding bevat informatie die beschermd is door auteursrechten. Fotokopiëren of vertalen in een andere taal is niet toegestaan zonder Espresso Italia PTYvoorafgaanLTD delijk schriftelijk akkoord van de Conwww.espressoitalia.com.au structeur. Freecall 1300 660 976

• Het apparaat dat niet meer gebruikt wordt onbruikbaar maken.
• De stekker uit het stopcontact trekken en de elektrische draad doorknippen.
• De apparaten die niet meer in gebruik zijn aan een gepast verzamelpunt afgeven. VERNIETIGING

OPZOEKEN DEFECTEN Schade Mogelijke oorzaken De koffie loopt niet door Watertekort of enkel drupsgewijs Te fijne maling Koffie aangedrukt in de filterhouder Oplossing Bijvullen met water (pag. 75) Het type koffie veranderen De gemalen koffie verwijderen. Hendel (8) “Warm water/stoom”De hendel sluiten is open Kalk in het apparaat Het apparaat ontkalken (pag.76) Het filterelement van de verdelingskop is verstopt Het filterelement schoonmaken De filter in de filterhouder is verstopt De filter schoonmaken (pag. 76) Het filterhouderhandvat werd Het filterhouderhandvat in de niet in de werkingsstand gezet juiste stand zetten (pag. 75) De koffie loopt te snel Te weinig koffie in de Koffie toevoegen (pag. 75) door, er wordt geen filterhouder schuim gevormd Oude of niet geschikte koffie Andere koffie gebruiken (pag.75) De koffie loopt over de De filterhouder werd fout randen van de filterhou- aangebracht in de verdelingskop der De filterhouder juist aanbrengen (pag. 75) De bovenste rand van de filter- houder is vuil De rand van de filterhouder schoonmaken De pakking van de ketel is vuil of versleten De pakking schoonmaken of vervangen Teveel koffie in de filterhouder De hoeveelheid koffie verminderen door gebruik van het maatbekertie Er komt geen schuim op Niet geschikte melk de melk De koffie is te koud Het verklikkerlichtje (2) Wachten tot het verklikkerli“Apparaat klaar voor gebruik” chtje aangaat alvorens de was niet aan toen de schakelaar (5) “Koffie” in te schakelaar (5) “Koffie” werd drukken ingedrukt De filterhouder is niet ingeschakeld voor de voorverwarming De filterhouder voorverwarmen (pag. 75) De kopjes voorverwarmen Espresso Italia PTY LTD Er is geen water in het reservoir Bijvullen met water www.espressoitalia.com.au (pag. 75) Freecall 1300 660 976 Kopjes niet voorverwarmd De pomp maakt veel lawaai Het vetgehalte controleren
