| Tipo de producto | Máquina de café expreso |
| Marca | SAECO |
| Modelo | NINA BAR |
| Dimensiones (An × Al × Pr) | 270 × 350 × 300 mm |
| Peso | 4 kg |
| Capacidad del depósito de agua | 1,5 L |
| Presión de la bomba | 15 bares |
| Material del chasis | Plástico |
| Caldera | Acero inoxidable |
| Portafiltros | Presurizado |
| Tipos de café utilizables | Café molido y cápsulas ESE |
| Funciones principales | Café simple/doble, agua caliente, vapor, capuchino |
| Programación de la cantidad de café | Sí (ajustable mediante tecla café) |
| Cappuccinatore | Sí, orientable |
| Pannarello (accesorio espuma de leche) | Sí, incluido |
| Panel de control | En el frontal con teclas iluminadas |
| Dispositivos de seguridad | Cortocircuito térmico |
| Alimentación eléctrica | 220-240 V / 50-60 Hz (estimación) |
| Potencia nominal | 1200 W (estimación) |
| Mantenimiento y limpieza | Limpieza diaria del depósito, limpieza semanal del cappuccinatore, descalcificación cada 3-4 meses |
| Accesorios incluidos | Portafiltros, filtros (café molido y cápsulas), adaptador, pivote, cappuccinatore, Pannarello, cuchara dosificadora |
| Reparabilidad | Contactar con un centro de asistencia autorizado |
Preguntas frecuentes - NINA BAR SAECO
Preguntas de los usuarios sobre NINA BAR SAECO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Maquina de cafe en formato PDF gratis! Encuentra tus instrucciones NINA BAR - SAECO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. NINA BAR de la marca SAECO.
MANUAL DE USUARIO NINA BAR SAECO
INSTRUCCIONES PARA EL USO
INSTRUCCIONES DE USO
INSTRUCCIONES DE USO
CE
LEA ATENTAMENTE ESTAS INSTRUCCIONES DE USO ANTES DE UTILIZAR LA MÁQUINA.
LEA ATENTAMENTE ESTAS INSTRUCCIONES DE OPERACIÓN ANTES DE USAR LA MÁQUINA.
LEA ATENTAMENTE ESTAS INSTRUCCIONES ANTES DE UTILIZAR LA MÁQUINA.
LEA ATENTAMENTE LAS SIGUIENTES INSTRUCCIONES DE USO ANTES DE UTILIZAR LA MÁQUINA.
LEA ATENTAMENTE ESTAS INSTRUCCIONES ANTES DE UTILIZAR EL APARATO.

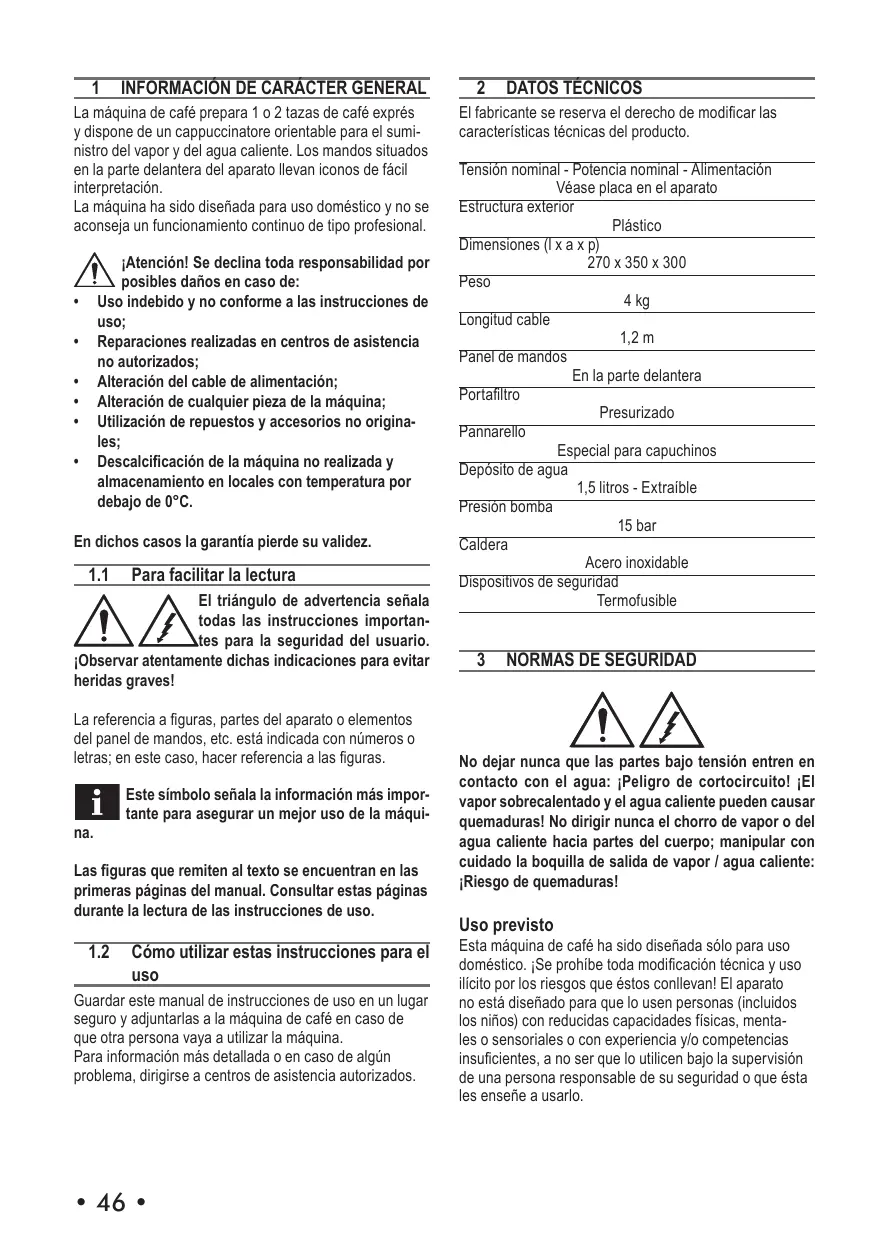

La máquina de café prepara 1 o 2 tazas de café expreso y dispone de un cappuccinatore orientable para el suministro de vapor y agua caliente. Los mandos situados en la parte delantera del aparato llevan iconos de fácil interpretación.
La máquina ha sido diseñada para uso doméstico y no se recomienda un funcionamiento continuo de tipo profesional.
¡Atención! Se declina toda responsabilidad por posibles daños en caso de:
- Uso indebido y no conforme a las instrucciones de uso;
- Reparaciones realizadas en centros de asistencia no autorizados;
- Alteración del cable de alimentación;
- Alteración de cualquier pieza de la máquina;
- Utilización de repuestos y accesorios no originales;
- Descalcificación de la máquina no realizada y almacenamiento en locales con temperatura por debajo de 0 °C.
En dichos casos la garantía pierde su validez.
1.1 Para facilitar la lectura
El triángulo de advertencia señala todas las instrucciones importantes para la seguridad del usuario.
Observar atentamente dichas indicaciones para evitar heridas graves.
La referencia a figuras, partes del aparato o elementos del panel de mandos, etc. está indicada con nombres o letras; en este caso, hacer referencia a las figuras.
Este símbolo señala la información más importante para asegurar un mejor uso de la máquina.
Las figuras que remiten al texto se encontrarán en las primeras páginas del manual. Consultar estas páginas durante la lectura de las instrucciones de uso.
1.2 Cómo utilizar estas instrucciones para el uso
Guardar este manual de instrucciones de uso en un lugar seguro y adjuntarlo a la máquina de café en caso de que otra persona vaya a utilizar la máquina.
Para información más detallada o en caso de algunos problemas, dirigirse a centros de asistencia autorizados.
2 DATOS TÉCNICOS
El fabricante se reserva el derecho de modificar las características técnicas del producto.
Tensión nominal - Potencia nominal - Alimentación: véase placa en el aparato
Estructura exterior
Plástico
Dimensiones (l x a x p)
270 x 350 x 300
Peso
4 kg
Longitud del cable
1,2 m
Panel de mandos
En la parte delantera
Portafiltro
Presurizado
Pannarello
Especial para capuchinos
Depósito de agua
1,5 litros - Extraíble
Presión bomba
15 bar
Caldera
Acero inoxidable
Dispositivos de seguridad
Termofusible
3 NORMAS DE SEGURIDAD
No dejar nunca que las partes bajo tensión entren en contacto con el agua: ¡Peligro de cortocircuito! El vapor sobrecalentado y el agua caliente pueden causar quemaduras. No dirigir nunca el chorro de vapor o de agua caliente hacia partes del cuerpo; manipular con cuidado la boquilla de salida de vapor/agua caliente: ¡Riesgo de quemaduras!
Uso previsto
Esta máquina de café ha sido diseñada solo para uso doméstico. Se prohíbe toda modificación técnica y uso ilícito por los riesgos que conllevan. El aparato no está diseñado para que lo usen personas (incluidos los niños) con reducidas capacidades físicas, mentales o sensoriales o con experiencia y/o competencias insuficientes, a no ser que lo utilicen bajo la supervisión de una persona responsable de su seguridad o que esta les enseñe a usarlo.
Alimentación de corriente eléctrica
Conectar la máquina de café solo a una toma de corriente adecuada. La tensión debe corresponder al valor indicado en la placa del aparato.
Cable de alimentación
Nunca use la máquina de café si el cable de alimentación es defectuoso. Si el cable de alimentación está dañado, solicite al fabricante o al servicio de asistencia al cliente la sustitución del mismo. Procure que el cable de alimentación no pase por esquinas o cantos agudos ni por encima de objetos muy calientes. Protéjalo del aceite.
No lleve ni tire de la máquina agarrándola por el cable. No desenchufe la máquina tirando del cable ni toque el enchufe con las manos mojadas.
Procure que el cable de alimentación no cuelgue libremente de mesas o estanterías.
Protección de las personas
Mantenga la máquina fuera del alcance de los niños para evitar que jueguen con el aparato.
Los niños no se dan cuenta de los peligros relacionados con el uso indebido de un electrodoméstico. No deje al alcance de los niños los materiales usados para embalar la máquina.
Peligro de quemaduras
No dirija contra sí mismo ni contra los demás el chorro de vapor sobrecalentado o de agua caliente. Use siempre las empuñaduras o los mandos.
Nunca quite el portafiltro presurizado durante el suministro del café. Durante la fase de calentamiento del grupo de café pueden salir unas gotas de agua caliente.
Colocación
Coloque la máquina de café en un lugar seguro, donde nadie pueda volcarla o quedar herido.
Agua caliente o vapor sobrecalentado podrían salir de los tubos: ¡Riesgo de quemaduras!
No coloque la máquina en un lugar con temperatura inferior a 0 °C; las bajas temperaturas pueden dañar la máquina.
No use la máquina de café en lugares abiertos.
No apoyar la máquina sobre superficies muy calientes ni cerca de llamas abiertas, a fin de evitar que su carrocería se derrita o que de cualquier manera se dañe.
Limpieza
Antes de limpiar la máquina, es necesario desactivarla pulsando el botón ON/OFF y, a continuación, desconectarla de la toma de corriente. Esperar hasta que la máquina se enfríe. Nunca sumergir la máquina en el agua.
Se prohíbe terminantemente tratar de intervenir en la estructura interna de la máquina.
No usar el agua que haya quedado en el depósito durante unos días para uso alimentario. Volver a llenar el depósito solo con agua potable fresca.
Espacio para el uso y el mantenimiento
Para un funcionamiento correcto de la máquina de café se recomienda lo siguiente:
Elegir una superficie de apoyo bien nivelada; elegir un ambiente suficientemente iluminado e higiénico. La toma de corriente debe ser de fácil acceso; calcular una distancia mínima de la máquina con respecto a la pared como muestra la figura (Fig. A).
Conservación de la máquina
En caso de que no se vaya a usar la máquina durante largos periodos de tiempo, deberá apagarse y desconectarse de la toma de corriente. Guardar la máquina en un lugar seco y al que no puedan acceder los niños. Proteger la máquina del polvo y de la suciedad.
Reparaciones / Mantenimiento
En caso de averías, desperfectos o sospecha de desperfectos tras una caída, se recomienda desconectar en seguida la máquina de la toma de corriente. Nunca poner en funcionamiento una máquina que presente desperfectos. Solo los centros de asistencia autorizados pueden realizar reparaciones a la máquina. En caso de reparaciones realizadas de forma incorrecta, se declina toda responsabilidad por posibles daños.
Antiincendio
En caso de incendio, usar extintores de anhídrido carbónico (CO2). No usar agua ni extintores de polvo.
Componentes de la máquina (Pág. 4)
| 1 | Panel de mandos |
| 2 | Interruptor ON/OFF |
| 3 | Depósito de agua |
| 4 | Mando de agua caliente / vapor |
| 5 | Bandeja de goteo + rejilla |
| 6 | Grupo de café |
| 7 | Cappuccinatore |
| 8 | Cable de alimentación |
| 9 | Cucharas dosificadores para café molido |
| 10 | Portafiltero presurizo |
| 11 | Filtro para café molido (único para el suministro de 1 o 2 cafés) |
| 12 | Adaptador de filtró para café molido |
| 13 | Tornillo de suministro |
| 14 | Filtro para pastillas de café |
| 15 | Botón luminoso de suministro de café individual |
| 16 | Botón luminoso de suministro de café doble |
| 17 | Botón luminoso de suministro de agua caliente |
| 18 | Botón luminoso de suministro de vapor |
| 19 | Pannarello |
4 INSTALACIÓN
Para su seguridad y la seguridad de terceras personas, observe atentamente las "Normas de seguridad" descritas en el cap. 3.
4.1 Embalaje
El embalaje original ha sido diseñado y realizado para proteger la máquina durante el transporte. Se aconseja guardarlo para transportes futuros.
4.2 Advertencia para la instalación
Antes de instalar la máquina, respete las siguientes normas de seguridad:
- colocar la máquina en un lugar seguro;
- asegurarse de que los niños no tengan la posibilidad de jugar con la máquina;
- no apoyar la máquina sobre superficies muy calientes ni cerca de llamas abiertas.
Ahora se puede conectar la máquina de café a la red eléctrica.
Nota: se aconseja lavar los componentes antes de utilizarlos por primera vez y/o después de un
largo periodo de inutilización.
4.3 Conexión de la máquina
¡La corriente eléctrica puede ser peligrosa! Por tanto, observe siempre atentamente las normas de seguridad. ¡Nunca use cables defectuosos! Los cables y los enchufes defectuosos deben ser sustituidos en seguida en los centros de asistencia autorizados.
La tensión del aparato ha sido determinada en fábrica. Compruebe que la tensión de red corresponda a los valores indicados en la placa de identificación situada en la parte de abajo del aparato.
- Antes de conectar la máquina a la red eléctrica, comprobar que el interruptor ON/OFF (2) no está en la posición de encendido.
- Conectar el enchufe a una toma de corriente de pared de tensión adecuada.
4.4 Depósito de agua
- (Fig.1) - Extraer el depósito de agua (3).
- (Fig.2) - Aclarar y llenar con agua potable fresca evitando llenar hasta el tope.
- (Fig.1) - Introducir de nuevo el depósito en su alojamiento; comprobar que está correctamente colocado.
¡Introducir en el depósito siempre y solo agua potable fresca sin gas. El agua caliente y otros líquidos pueden estropear el depósito. No poner en funcionamiento la máquina sin agua: asegurarse de que haya suficiente agua en el depósito.
4.5 Carga del circuito
Antes de poner en funcionamiento la máquina por primera vez y cuando se agota el agua, se debe recargar el circuito; la máquina indica la necesidad de realizar esta operación mediante el parpadeo simultáneo de los 4 botones del panel de mandos.
- (Fig.3) - Pulsar el interruptor ON/OFF (2); los 4 botones parpadean.
- (Fig.4) - Colocar un recipiente bajo el cappuccinatore.
- (Fig.5) - Abrir el mando (4) "agua caliente/vapor" girándolo en el sentido contrario a las agujas del reloj. (Fig.6) - Pulsar el botón agua caliente (17).
- Esperar hasta que la máquina termine el suministro de agua.
- Cerrar el mando (4) “agua caliente/vapor” girándolo en el sentido de las agujas del reloj. Retirar el recipiente.
Al terminar la primera carga del circuito, la máquina empieza a calentarse. No es posible
suministrar café, agua o vapor hasta que los dos pilotos luminosos 15 y 16 permanezcan encendidos.
Ahora la máquina está lista para el suministro de café y vapor; para los detalles de funcionamiento, consultar los capítulos correspondientes.
Nota: si la operación no se completa, los 4 botones seguirán parpadeando y la máquina
no podrá utilizarse.
4.6 Ajuste de la bandeja de goteo
La bandeja de goteo se puede ajustar para adaptarla al tamaño de las tazas utilizadas.
Para ajustar la altura de la bandeja de goteo, proceder de la siguiente manera:
Levantar la bandeja de goteo y retirar la rejilla. - Extraer el soporte ubicado bajo la bandeja. Girar el soporte y colocarlo en la máquina de café. - Colocar la bandeja de goteo sobre el soporte y volver a colocar la rejilla.
5 SUMINISTRO DE CAFÉ
¡Atención! Nunca quitar el portafiltro presurizado girándolo manualmente en el sentido de las agujas del reloj durante el suministro del café. Riesgo de quemaduras.
- Durante esta operación, los botones (15 - 16) se pueden encender y apagar; dicho funcionamiento debe ser considerado normal y no una anomalía.
- Asegurarse, antes de usar la máquina, de que el mando (4) "agua caliente/vapor" está cerrado y que haya suficiente agua en el depósito. (Fig.3) - Pulsar el interruptor ON/OFF (2).
- Esperar a que los botones (15 - 16) permanezcan encendidos; a continuación, la máquina está lista para el suministro de café.
5.1 Con café molido
- (Fig.7) - Introducir el tornillo (13) en el portafiltro presurizado (10).
- (Fig.8A) - Introducir el adaptador (12) en el portafiltro presurizado (13) y, a continuación, introducir el filtro (11).
- (Fig.11) - Fijar el portafiltro en el equipo de café (6) introduciéndolo bajo del equipo.
- (Fig.12) - Girar el portafiltro de izquierda a derecha hasta que se bloquee.
- (Fig.14) - Precalentar el portafiltro presurizado pulsando el botón (15). El agua empezará a salir del portafiltro presurizado (esta operación es necesaria para el primer café).
- El suministro de agua terminará automáticamente.
- (Fig.16) - Retirar el portafiltro de la máquina girándolo de derecha a izquierda y vaciar el agua restante. Gracias al especial bajo (11) de la máquina, no es necesario cambiar de bajo para obtener uno o dos cafés.
- (Fig.9A) - Añadir 1-1,5 medidas para un café individual o 2 medidas rasas para un café doble; limpiar el borde del portafiltro de los restos de café.
- (Fig.11) - Fijar el portafiltro (10) en el grupo de café (6) introduciéndolo bajo del grupo.
- (Fig.12) - Girar el portafiltro de izquierda a derecha hasta que se bloquee.
- (Fig.13) - Colocar 1 o 2 tazas precalentadas bajo del portafiltro presurizado; asegurar de que las tazas estén bajo de los orificios de suministro de café.
- (Fig.14) - Pulsar:
- el botón (15) para obtener 1 café;
- el botón (16) para obtener 2 cafés.
- Una vez obtenida la cantidad de café programada, la máquina termina automáticamente el suministro; retirar las tazas con el café (Fig.15).
- (Fig.16) - Finalizado el suministro, esperar unos segundos, extraer el portafiltro presurizado y vaciarlo de los posos.
Nota de limpieza: mantener el filtro del portafiltro presurizado limpio, retirándolo de su alojamiento y lavándolo con agua potable (Fig.17). Lavar el adaptador y el tornillo del portafiltro; a continuación, lavar también el portafiltro.
5.2 Con pastillas de café
- (Fig.10) - Quitar, utilizando una cucharita de café, el filtro para café molido (11) y el adaptador (12) del portafiltro presurizado (10).
- (Fig.7) - Quitar el tornillo (13) en el portafiltro presurizado (10).
- (Fig.8B) - Introducir el filtro para pastillas (14) en el portafiltro presurizado (13).
- (Fig.11) - Fijar el portafiltro presurizado en el grupo de café (6) introduciéndolo bajo del grupo.
- (Fig.12) - Girar el portafiltro de izquierda a derecha hasta que se bloquee.
- (Fig.14) - Precalentar el portafiltro presurizado pulsando el botón (15). El agua empezará a salir del portafiltro presurizado (esta operación es necesaria para el primer café).
- El suministro de agua terminará automáticamente.
- (Fig.16) - Retirar el portafiltro presurizado de la máquina girándolo de derecha a izquierda y vaciar el agua restante.
- (Fig.9B) - Introducir la pastilla de café en el portafiltro; asegurarse de que el papel de la pastilla de café no salga del portafiltro.
- (Fig.11) - Fijar el portafiltro presurizado en el grupo de café (6) introduciéndolo bajo del grupo.
- (Fig.12) - Girar el portafiltro de izquierda a derecha hasta que se bloquee.
- Colocar 1 taza precalentada bajo del portafiltro; asegurarse de que las tazas estén bajo de los orificios de suministro de café. (Fig.14) - Pulsar el botón (15) para obtener 1 café.
- Una vez obtenida la cantidad de café programada, la máquina termina automáticamente el suministro; retirar las tazas con el café (Fig.15).
- (Fig.16) - Finalizado el suministro, esperar unos segundos, luego extraer el portafiltro y tirar la pastilla de café usada.
Nota de limpieza: mantener el filtro del portafiltro siempre limpio, retirándolo de su alojamiento y lavándolo con agua potable (Fig.17). A continuación, lavar también el portafiltro.
5.3 Programación de la calidad de café
En esta máquina se puede programar la cantidad de café suministrado al pulsar el botón (15) o el botón (16).
La programación de la cantidad de café está disponible sólo para el botón (15) (25cc min. y 180cc max.).
Pulsando el botón (16) la máquina suministra el doble
de la cantidad programada con el botón (15).
- Para iniciar la programación, introducir el café en el portafiltro como se indica en el apartado 5.1 o 5.2.
- Colocar una taza bajo la salida de café (4).
- (Fig.14) - Pulsar y mantener pulsado el botón café (15). Al cabo de 3 segundos, la máquina empezará a suministrar café.
- Una vez obtenida la cantidad de café deseada, soltar el botón (15).
La programación ha terminado y a partir de ahora la máquina suministrará:
- la misma cantidad de café seleccionada cada vez que se pulse y se suelte el botón (15);
- el doble de la cantidad de café seleccionada cada vez que se pulse y se suelte el botón (16);
6 SELECCIÓN DEL TIPO DE CAFÉ - CONSEJOS
En general es posible usar cualquier tipo de café que se encuentra en planta. Sin embargo, el café es un producto natural y su sabor cambia en función del origen y de la mezcla; por tanto es aconsejable probar varios temas hasta encontrar el café que nos agrada más.
De todas formas, para obtener mejores resultados se aconseja utilizar mezclas preparadas especialmente para las máquinas de café espresso. La calidad del café del portafiltro presurizado debe ser siempre regular y sin goteo.
Es posible modificar la velocidad de salida del café cambiando ligeramente la cantidad de café del filtro y/o usando un café que tenga un grado de molido diferente.
Para asegurar un excelente resultado en taza y facilitar la limpieza y la preparación, Saeco recomienda usar pastillas de café monodosis marcadas ESE.
ANTES DE REALIZAR CUALQUIER OPERACIÓN DE SUMINISTRO DE VAPOR O DE AGUA CALIENTE, COMPROBAR QUE EL CAPPUCCINATORE ESTÉ ORIENTADO HACIA LA BANDEJA DE GOTEO.
7 AGUA CALIENTE
Riesgo de quemaduras! Al empezar el suministro se pueden producir pequeñas salpicaduras de agua caliente. El tubo de suministro puede alcanzar temperaturas elevadas: no tocarlo directamente con las manos.
- (Fig.3) - Pulsar el interruptor ON/OFF (2).
- Esperar a que los botones (15 - 16) permanezcan encendidos.
- (Fig.18) - Colocar un recipiente o una taza de té debajo del cappuccinatore. (Fig.5) - Abrir el mando (4). (Fig.6) - Pulsar el botón (17).
- Una vez obtenida la cantidad de agua caliente deseada, pulsar de nuevo el botón (17). (Fig.5) - Cerrar el mando (4).
- Retirar el recipiente con el agua caliente.
Pulsando los botones (15) o (16) la máquina suministra una cantidad de agua caliente dosificada; dicha cantidad es igual a la que se ha programado en el Apartado 5.2.
8 VAPOR / CAPUCHINO
Riesgo de quemaduras! Al empezar el suministro se pueden producir pequeñas salpicaduras de agua caliente. El tubo de suministro puede alcanzar temperaturas elevadas: no tocarlo directamente con las manos.
(Fig.3) - Pulsar el interruptor ON/OFF (2). - Esperar a que los botones (15 - 16) permanezcan encendidos. (Fig.19) - Pulsar el botón (18). - Esperar a que el botón (18) permanezca encendido; a continuación, la máquina está lista para el suministro de vapor. - (Fig.18) - Colocar un recipiente debajo del cappuccinatore. - (Fig.5) - Abrir el mando (4) durante algunos segundos para que salga el agua que ha quedado en el cappuccinatore; en poco tiempo, empezará a salir solo vapor.
Se recomienda un suministro máximo de 60 segundos.
- Cerrar el mando (4) y retirar el recipiente.
- Llenar con leche fría 1/3 del recipiente que desee utilizar para preparar el capuchino.
Para garantizar un mejor resultado usar leche fría.
- (Fig.20) - Sumergir el tubo de aspiración del cappuccinatore en el contenedor de la leche.
- (Fig.5) - Abrir el mando (4) girándolo en el sentido contrario a las agujas del reloj.
- (Fig.21) - Regular el tornillo para modificar el volumen de la crema; levantarlo suavemente para aumentar la crema.
- Al final, cerrar el mando (4) y retirar la taza con la leche montada.
Tras preparar el capuchino, sumergir el tubo de aspiración en un recipiente con agua limpia y suministrar vapor. Cuando salga agua clara, el cappuccinatore está limpio. Limpiar la parte exterior del tubo de aspiración con un paño húmedo.
Desmontar y lavar completamente el cappuccinatore una vez a la hora.
(Fig.19) - Pulsar de nuevo el botón (18). - Proceder con la operación de carga del circuito como se indica en el apartado 4.5 para que la máquina sea operativa.
Nota: la máquina es operativa cuando los botones (15 y 16) permanecen encendidos.
Nota: si no se consigue preparar un capuchino, como se describe, se debe recargar el circuito. Se indica en el apartado 4.5 y bajo repetir las razones.
El mismo sistema pueda ser utilizado para el calentamiento de otras bebidas.
- Tras el uso, limpiar el tubo de vapor con un paño húmedo.
9 PANNARELLO
El pannarello se puede usar como alternativa al cappuccinatore para el suministro de agua caliente o vapor.
Para instalar el pannarello será necesario desmontar el cappuccinatore (Fig.29-30):
- aflojar la abrazadera sin retirarla;
- quitar el racor del cappuccinatore del tubo de vapor.
Instalar el pannarello (Fig.31):
- Introducir completamente el pannarello en el tubo de vapor;
- Apretar bien la abrazadera.
(Fig.32; Fig.33) - Para suministrar agua caliente o vapor se debe preparar la máquina como se describe en los apartados 7 y 8; utilizar el pannarello para la preparación.
(Fig.34; Fig.35) - Tras el uso, con la máquina fría, extraer la parte inferior del pannarello y lavarla con agua tibia.
(Fig.36) - Una vez a la hora desmontar también la parte superior y lavarla con agua tibia.
10 LIMPIEZA
El mantenimiento y la limpieza puede ser realizados solo cuando la máquina está fría y desconectada de la red eléctrica.
- No sumergir la máquina en el agua ni introducir sus componentes en el lavavajillas.
- No use alcohol etílico, disolventes y/o productos químicos agresivos.
- Es aconsejable limpiar el depósito de agua diariamente y llenarlo con agua fresca.
- (Fig.20) - Tras calentar la leche, suministrar también una pequeña cantidad de agua caliente.
¡Peligro! Cuando la parte terminal del capuchinador está desmontada, nunca suministrar
vapor.
- (Fig.22 - 23) - Una vez al día se debe limpiar el capuchinador.
Para realizar esta operación se debe: - retirar la parte terminal del capuchinador; - separar la parte superior del capuchinador de la parte inferior; - lavar todos los componentes del capuchinador con agua tibia; - lavar el tubo de aspiración con un paño húmedo y quitar los eventuales residuos de leche; - ensamblar el capuchinador; -AML: A new, unrecognizable, and potentially fatal disease.
- (Fig.24) - Vaciar y lavar la bandeja de goteo diariamente.
- Limpiar la máquina usando un paño suave humedecido con agua.
- (Fig.17) - Para limpiar el portafiltro presurizado proceder de la siguiente manera:
- (Fig.10) - extraer el filtro y lavarlo bien con agua caliente.
- (Fig.10) - extraer el adaptador (si está instalado) y lavarlo bien con agua caliente.
- extraer el tornillo y lavarlo bien con agua caliente.
- lavar el interior del portafiltro presurizado.
- No colocar la máquina ni sus componentes en un horno de microondas o un horno convencional.
11 DESCALCIFICACIÓN
La formación de cal se produce con el uso del aparato; el ciclo de descalcificación debe efectuarse regularmente cada 3-4 meses y/o cuando se observa una reducción del volumen de agua.
Si se desea efectuar la limpieza personalmente, se puede utilizar un producto descalcificante no tóxico ni nocivo para máquinas de café que se encuentra normalmente de venta en establecimientos. Se aconseja el uso del líquido descalcificante Saeco.
¡Atención! No utilizar bajo ningún concepto vinagre como líquido descalcificante.
(Fig.1) - Retirar y vaciar el depósito de agua. - (Fig.2) - Mezclar el líquido descalcificante con agua como se indica en el envase del producto descalcificante y verter la mezcla en el depósito; introducir el depósito en la máquina. - (Fig.3) - Encender la máquina pulsando el interruptor ON/OFF (2). - Esperar a que los botones (15 - 16) permanezcan encendidos. - (Fig.29-30) - Retirar el cappuccinatore:
- aflojar la abrazadera sin retirarla;
- quitar el racor del cappuccinatore del tubo de vapor.
- Colocar un recipiente debajo del tubo de vapor.
- (Fig.5 - 6) Abrir el mando (4) y pulsar el botón (17) para retirar a intervalos (una taza a la vez) todo el líquido descalcificante.
Para detener el suministro pulsar el botón (17) y cerrar el mando (4).
- (Fig.3) - Dejar pasar unos 10-15 minutos entre cada intervalo, desconectando la máquina del interruptor ON/OFF (2), para que el líquido descalcificante haga efecto. Vaciar el recipiente.
- (Fig.1-2) - Una vez consumido el líquido descalcificante, extraer el depósito de agua, aclararlo y llenarlo con agua potable fresca.
- (Fig.4) - Volver a colocar el depósito en la máquina.
- Colocar un recipiente debajo del tubo de vapor.
- (Fig.5; Fig.6) - Abrir el mando (4) y pulsar el botón (17) para vaciar 2/3 del agua; para detener el suministro pulsar el botón (17) y cerrar el mando (4).
- Dejar calentar la máquina y vaciar el contenido residual del depósito de agua como ya explicado.
- Volver a instalar el cappuccinatore:
- Introducir, hasta el tope, el racor del cappuccinatore del tubo de vapor.
- Apretar bien la abrazadera.
Si se usa un producto distinto del aconsejado, se recomienda respetar siempre las instrucciones
nes del fabricante indicadas en el envase del producto descalcificante.
12 ELIMINACION DEL APARATO
Este producto cumple con la Directiva EU 2002/96/EC.
El símbolo en el producto o en su empaque indica que este producto no se puede tratar como desperdicios normales del hogar.
Este producto se debe entregar en el punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
| Avería | Posibles causas | Solutución |
| Laística no se enciende | Máquina no conectada a la red electrónica. | Conectar laística a la red electrónica. |
| La bomba es muy ruidosa. | Falta agua en el depósito. | Llenar con agua (apartado 4.4). |
| Todos los botones parpadean. | Se debe cargar el circuito de agua. | Cargar el circuito como se describe en el apartado 4.5. |
| El café sale frío. | No se ha introducido el portafiltro para el precalentimiento (cap. 5). | Precalentar el portafiltro. |
| Tazas frias. | Precalentar las tazas con agua caliente. | |
| No se forma la crema de la leche. | Leche no adecuada: leche en polvo, leche desnatada. | Utilizar leche entera. |
| No es posible preparar el capuchino. | Cappuccinatore sucio. | Limpiar el cappuccinatore como se descri- be en el Cap.9. |
| No hay más vapor en la caldera. | Cargar el circuito (apartado 4.5) y repetir las operaciones descritas en el Cap. 8. | |
| El café sale muy<rápido y no se forma la crema. | Hay muy poco café en el portafiltro. | Añadir café (cap. 5). |
| Molido demasiado grueso. | Usar una mezcla diferente (cap.6). | |
| Café viejo o no adecuado. | Usar una mezcla diferente (cap.6). | |
| Pastilla de café vieja o inadecuada. | Cambiar la pastilla de café usada. | |
| Falta un componente en el portafiltro. | Comprobar que todos los componentes estén presentes e instalados correcta- mente. | |
| El café no sale o bien sale en gotas. | Falta agua. | Llenar con agua (apartado 4.4). |
| Molido demasiado fino. | Usar una mezcla diferente (cap.6). | |
| Café comprimido en el portafiltro. | Mover el café molido. | |
| Hay demasiado café en el portafiltro. | Reducir la cantidad de café en el portafiltro. | |
| Mando (4) abierto. | Cerrar el mando (4). | |
| Máquina calculificada. | DescalcIFICAR la Máquina (cap.10). | |
| Filtro del portafiltro obstruido. | Limpiar el filtró (cap.9). | |
| Pastilla de café inadecuada. | Cambiar el tipo de pastilla de café. | |
| El café sale FHA de los bordes del portafiltro. | Portafiltro colocado de forma incor- recta en el grupo de café. | Colocar el portafiltro de forma correcta (cap.5). |
| Borde superior del portafiltro sucio. | Limpiar el borde del portafiltro. | |
| Junta de la caldera sucia o desga- stada. | Limpiar la junta. | |
| Pastilla de café colocada de forma incorrecta. | Colocar la pastilla de café correctamente de* manera que no salga del portafiltro. | |
| Hay demasiado café en el portafiltro. | Reducir la*cantidad de café utilizing la cucharao dosificadora. |
Para las averías no mencionadas en la tabla o en caso de que las soluciones indicadas no funcionen, contactar con un centro de asistencia.
DECLARACION DE CONFORMIDAD CE
2006/95 CE, 2004/108 CE,
1992/31 CE, 1993/68 CE
Nosotros, la Empresa:
Saeco International Group
Via Torretta, 240
40041 GAGGIO MONTANO (BO)
declaramos bajo nuestra responsabilidad que el producto:
MAQUINA DE CAFÉ
TIPO: SIN 026XH
al cual se refiere esta declaración, cumple con las siguientes normas:
- Seguridad de los aparatos electrodomésticos y análogos - Requisitos generales EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006)
- Seguridad de los aparatos electrodomésticos y análogos - Parte 2-15 Requisitos particulares para aparatos para calentar líquidos EN 60 335-2-15 (2002) + A1(2005)
- Seguridad de los aparatos electrodomésticos y análogos. Campos electromagnéticos Técnicas de ensayo y de medida EN 50366 (2003) + A1 (2006).
- Límites y métodos de medida de las características relativas a la perturbación radioeléctrica de los aparatos electrodomésticos o análogos relacionados por motor o con dispositivos térmicos, de las herramientas y equipos eléctricos análogos - EN 55014-1 (2000) + A1 (2001) + A2 (2002)
- Compatibilidad electromagnética (CEM) Parte 3: Límites - Sección 2: Límites para las emisiones de corriente armónica (equipos con corriente de entrada ≤ 16 A por fase) - EN 61000-3-2 (2000)
- Compatibilidad electromagnética (CEM) Parte 3: Límites - Sección 3: Limitación de las fluctuaciones de tensión y del flicker en redes de baja tensión para los equipos con corriente de entrada ≤ 16 A. EN 61000-3-3 (1995) + A1(2001)
- Requisitos para los aparatos electrodomésticos, herramientas eléctricas y aparatos análogos. Inmunidad. Norma de familia de productos EN 55014-2 (1997) + A1 (2001)
conforme a lo establecido en las directivas:
¡Siga escrupulosamente estas indicaciones para evitar lesiones graves!
Dispositivos de seguridad
Termofusible
3 NORMAS DE SEGURIDAD
La máquina de café ahora está lista para ser conectada a la red eléctrica.
(Fig.36) - Desmonte semanalmente también la parte superior y lávela con agua tibia.
10 LIMPIEZA
Este producto está conforme a la directiva UE 2002/96/CE.
- PARA FACILITAR LA LECTURA
- CÓMO UTILIZAR ESTAS INSTRUCCIONES PARA EL USO
- DATOS TÉCNICOS
- NORMAS DE SEGURIDAD
- USO PREVISTO
- ALIMENTACIÓN DE CORRIENTE ELÉCTRICA
- CABLE DE ALIMENTACIÓN
- PROTECCIÓN DE LAS PERSONAS
- PELIGRO DE QUEMADURAS
- COLOCACIÓN
- LIMPIEZA
- ESPACIO PARA EL USO Y EL MANTENIMIENTO
- CONSERVACIÓN DE LA MÁQUINA
- REPARACIONES / MANTENIMIENTO
- ANTIINCENDIO
- INSTALACIÓN
- EMBALAJE
- ADVERTENCIA PARA LA INSTALACIÓN
- CONEXIÓN DE LA MÁQUINA
- DEPÓSITO DE AGUA
- CARGA DEL CIRCUITO
- AJUSTE DE LA BANDEJA DE GOTEO
- SUMINISTRO DE CAFÉ
- CON CAFÉ MOLIDO
- CON PASTILLAS DE CAFÉ
- PROGRAMACIÓN DE LA CALIDAD DE CAFÉ
- DE LA CANTIDAD PROGRAMADA CON EL BOTÓN (15)
- SELECCIÓN DEL TIPO DE CAFÉ - CONSEJOS
- ANTES DE REALIZAR CUALQUIER OPERACIÓN DE SUMINISTRO DE VAPOR O DE AGUA CALIENTE, COMPROBAR QUE EL CAPPUCCINATORE ESTÉ ORIENTADO HACIA LA BANDEJA DE GOTEO
- AGUA CALIENTE
- VAPOR / CAPUCHINO
- SE RECOMIENDA UN SUMINISTRO MÁXIMO DE 60 SEGUNDOS
- PARA GARANTIZAR UN MEJOR RESULTADO USAR LECHE FRÍA
- PANNARELLO
- VAPOR
- DESCALCIFICACIÓN
- ELIMINACION DEL APARATO
- DECLARACION DE CONFORMIDAD CE
- CE, 2004/108 CE
- CE, 1993/68 CE
- SAECO INTERNATIONAL GROUP
- VIA TORRETTA
- GAGGIO MONTANO (BO)
- MAQUINA DE CAFÉ
- TIPO: SIN 026XH
Marca : SAECO
Modelo : NINA BAR
Categoría : Maquina de cafe
