NINA BAR - Koffiemachine SAECO - Gratis gebruiksaanwijzing en handleiding

Producttype	Espressomachine
Merk	SAECO
Model	NINA BAR
Afmetingen (B × H × D)	270 × 350 × 300 mm
Gewicht	4 kg
Waterreservoirinhoud	1,5 L
Pompdruk	15 bar
Framemateriaal	Kunststof
Ketel	RVS
Filterhouder	Gepressuriseerd
Bruikbare koffiesoorten	Gemalen koffie en ESE-pads
Hoofdfuncties	Enkel/dubbel koffie, heet water, stoom, cappuccino
Programmeerbare koffiehoeveelheid	Ja (instelbaar via koffieknop)
Cappuccinatore	Ja, verstelbaar
Pannarello (melkopschuimaccessoire)	Ja, inbegrepen
Bedieningspaneel	Aan de voorzijde met verlichte toetsen
Veiligheidsvoorzieningen	Thermische beveiliging
Elektrische voeding	220-240 V / 50-60 Hz (schatting)
Nominaal vermogen	1200 W (schatting)
Onderhoud en reiniging	Dagelijkse reiniging van het reservoir, wekelijkse reiniging van de cappuccinatore, ontkalking elke 3-4 maanden
Inbegrepen accessoires	Filterhouder, filters (gemalen koffie en pads), adapter, draaipunt, cappuccinatore, Pannarello, koffiemaatschep
Repareerbaarheid	Neem contact op met een erkend servicecentrum

Veelgestelde vragen - NINA BAR SAECO

Hoe start ik de machine na lange inactiviteit?

Na inactiviteit of als het circuit leeg is, moet u het circuit ontluchten: druk op de schakelaar, open de heetwater/stoomknop en druk op de heetwatertoets totdat er water stroomt.

Wat te doen als de machine niet inschakelt?

Controleer of de machine goed is aangesloten op een werkend stopcontact. Als het probleem aanhoudt, neem dan contact op met een erkend servicecentrum.

De koffie is te koud, wat te doen?

Verwarm de filterhouder voor door wat heet water met de koffietoets te laten lopen en gebruik voorverwarmde kopjes (omgespoeld met heet water).

Hoe gebruik ik koffiepads?

Verwijder het filter voor gemalen koffie en de adapter, plaats het padfilter in de filterhouder. Plaats een pad, draai de filterhouder vast en druk op de enkele koffietoets.

Hoe bereid ik een cappuccino?

Vul een bakje met koude melk (1/3). Gebruik de cappuccinatore of de Pannarello. Activeer de stoomfunctie, dompel de slang in de melk, open de stoomknop en schuim de melk op. Sluit de knop en giet de melk over de koffie.

Waarom knipperen alle toetsen?

Dit betekent dat het watercircuit leeg is of dat de machine moet worden ontlucht. Volg de ontluchtingsprocedure beschreven in de handleiding (sectie 4.5).

Hoe programeer ik de gewenste koffiehoeveelheid?

Plaats koffie in de filterhouder, een kopje onder de uitloop, druk op de koffietoets (15) en houd deze ingedrukt. Na 3 seconden begint de uitgifte; laat de toets los wanneer de gewenste hoeveelheid is bereikt.

Hoe reinig ik de cappuccinatore?

Demonteer de cappuccinatore volledig (bovenste en onderste deel). Was alle onderdelen eenmaal per week met lauwwarm water. Reinig ook de aanzuigslang met een vochtige doek.

Wanneer en hoe ontkalk ik de machine?

Ontkalk elke 3 tot 4 maanden of als de doorstroming afneemt. Gebruik een ontkalkingsoplossing voor koffiemachines (aanbevolen: Saeco-oplossing). Volg de procedure beschreven in de handleiding (sectie 11). Gebruik nooit azijn.

De koffie loopt niet of druppelt, wat controleren?

Controleer of het waterreservoir vol is, of de maling niet te fijn is, of het filter niet verstopt is, en of de machine niet is verkalkt. Reinig de filterhouder en ontkalk indien nodig.

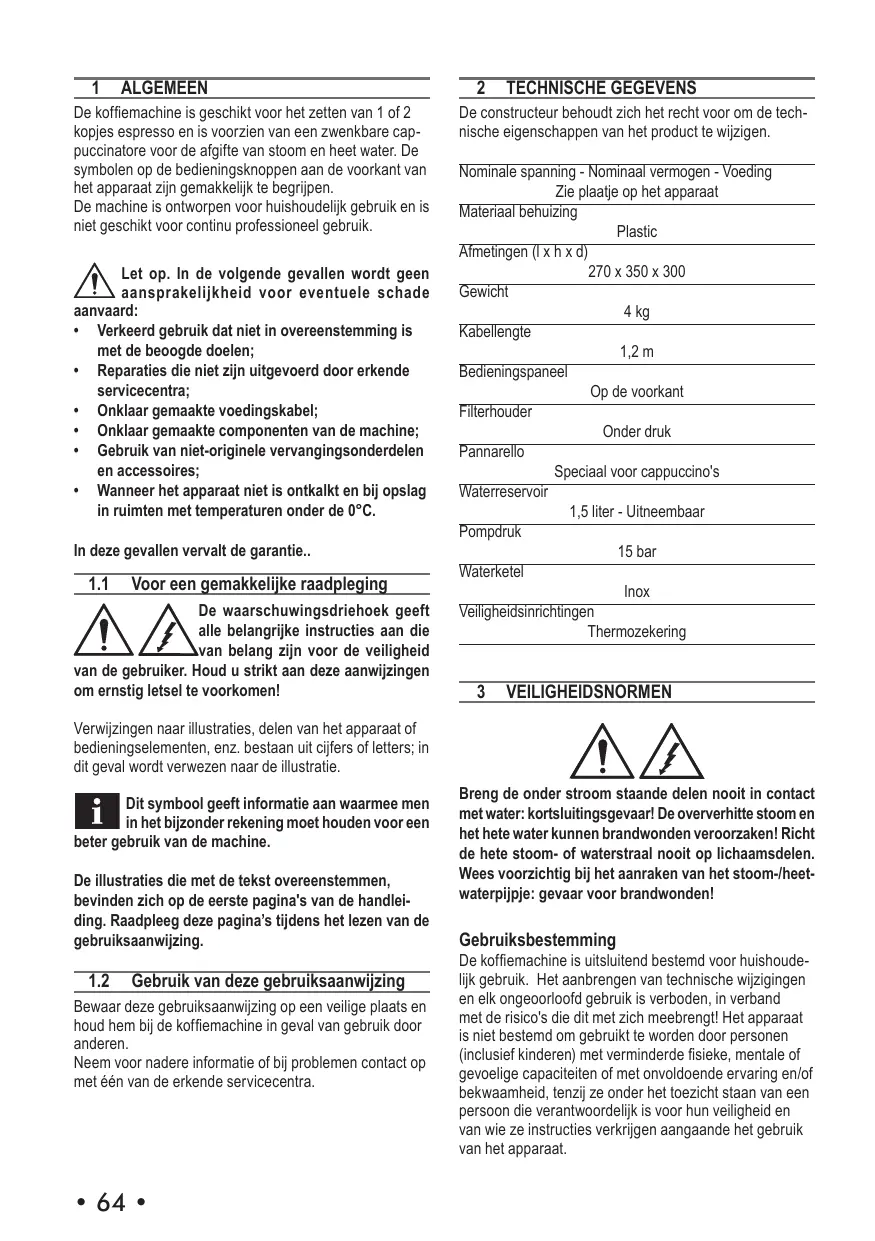

GEBRUIKSAANWIJZING NINA BAR SAECO

De koffiemachine is geschikt voor het zetten van 1 of 2 kopjes espresso en is voorzien van een zwenkbare cappuccinatore voor de afgifte van stoom en heet water. De symbolen op de bedieningsknoppen aan de voorkant van het apparaat zijn gemakkelijk te begrijpen. De machine is ontworpen voor huishoudelijk gebruik en is niet geschikt voor continu professioneel gebruik.

Let op. In de volgende gevallen wordt geen aansprakelijkheid aanvaard voor eventuele schade:

• Verkeerd gebruik dat niet in overeenstemming is met de beoogde doelen;
• Reparaties die niet zijn uitgevoerd door erkende servicecentra;
• Beschadigde voedingskabel;
• Beschadigde componenten van de machine;
• Gebruik van niet-originele vervangingsonderdelen en accessoires;
• Wanneer het apparaat niet is ontkalkt en bij opslag in ruimten met temperaturen onder de 0°C.

In deze gevallen vervalt de garantie.

1.1 Voor een gemakkelijke raadpleging

De waarschuwingsdriehoek geeft alle belangrijke instructies aan die van belang zijn voor de veiligheid van de gebruiker. Houd u strikt aan deze aanwijzingen om ernstig letsel te voorkomen!

van de gebruiker. Houd u strikt aan deze aanwijzingen om ernstig letsel te voorkomen!

Verwijzingen naar illustraties, delen van het apparaat of bedieningselementen, enz. bestaan uit cijfers of letters; in dit geval wordt verwezen naar de illustratie.

Dit symbolisme geeft informatie aan waarmee men in het bijzonder rekening moet houden voor een gebruik van de machine.

De illustraties die met de tekst overeenstemmen, bevinden zich op de eerste pagina's van de handleiding. Raadpleeg deze pagina's tijdens het lezen van de gebruiksaanwijzing.

1.2 Gebruik van deze gebruiksaanwijzing

Bewaar deze gebruiksaanwijzing op een veilige plaats en houd hem bij de koffiemachine in geval van gebruik door anderen.

Neem voor nadere informatie of bij problemen contact op met een van de erkende servicecentra.

De constructeur behoudt zich het recht voor om de technische eigenschappen van het product te wijzigen.

Nominale spanning - Nominaal vermogen - Voeding: zie plaatje op het apparaat

Materiaal behuizing

Plastic

Afmetingen (l x h x d)

270 × 350 × 300

Gewicht

4 kg

Kabellengte

1,2 m

Bedieningspaneel

Op de voorkant

Filterhouder

Onder druk

Pannarello

Speciaal voor cappuccino's

Waterreservoir

1,5 liter - Uitneembaar

Pompdruk

15 bar

Waterketel

Inox

Veiligheidsinrichtingen

Thermozekering

3 VEILIGHEIDSNORMEN

Breng de onder stroom staande delen nooit in contact met water: kortsluitingsgevaar! De oververhitte stoom en het hete water kunnen brandwonden veroorzaken! Richt de hete stoom- of waterstraal nooit op lichaamsdelen. Wees voorzichtig bij het aanraken van het stoom-/heet-waterpipje: gevaar voor brandwonden!

Gebruiksbestemming

De koffiemachine is uitsluitend bestemd voor huishoudelijk gebruik. Het aanbrengen van technische wijzigingen en elk ongeoorloofd gebruik is verboden, in verband met de risico's die dit met zich meebrengt! Het apparaat is niet bestemd om gebruikt te worden door personen (inclusief kinderen) met verminderde fysieke, mentale of zintuiglijke capaciteiten of met onvoldoende ervaring en/of bekwaamheid, tenzij ze onder het toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid en van wie ze instructies ontvangen aangaande het gebruik van het apparaat.

Stroomvoeding

Sluit de koffiemachine alleen aan op een geschikt stopcontact. De spanning moet overeenstemmen met de spanning die op het plaatje van het apparaat staat vermeld.

Voedingskabel

Gebruik de koffiemachine nooit als de voedingskabel defect is. Indien de voedingskabel beschadigd is, moet deze door de fabrikant of door de klantenservice vervangen worden. Laat de voedingskabel niet over hoeken en scherpe randen of hete voorwerpen lopen, en bescherm het tegen olie.

Draag de koffiemachine niet aan de kabel en trek er niet aan. Haal de stekker niet uit het stopcontact door aan de kabel te trekken en raak het niet met natte handen aan. Voorkom dat de voedingskabel los van tafels of planken afhangt.

Bescherming van andere personen

Houd kinderen onder toezicht om te vermijden dat ze met het apparaat spelen.

Kinderen realiseren zich de gevaren die aan elektrische apparaten verbonden zijn niet. Laat het verpakkingsmateriaal van de machine niet binnen bereik van kinderen.

Verbrandingsgevaar!

Richt de oververhitte stoomstraal en/of heetwaterstraal nooit op uzelf of op anderen. Gebruik altijd de handgrepen of knoppen.

Verwijder de onder druk staande filterhouder nooit terwijl de koffie uit het apparaat stroomt. Tijdens het opwarmen kan warm water uit de centrale koffie-unit druppelen.

Plaatsing

Zet de koffiemachine op een veilige plek waar niemand het zou kunnen omstoten of zich eraan zou kunnen verwonden.

Er kan heet water of oververhitte stoom uitkomen: gevaar voor brandwonden!

Bewaar de machine niet bij een temperatuur van minder dan 0°C; het apparaat kan door bevriezing worden beschadigd.

Gebruik de koffiemachine niet buiten.

Zet de machine niet op erg warme oppervlakken en in de buurt van open vuur om te voorkomen dat de behuizing smelt of anderszins beschadigd raakt.

Reiniging

Alvorens het apparaat te reinigen, moet het apparaat worden uitgeschakeld met de ON/OFF-toets en vervolgens moet de stekker uit het stopcontact worden gehaald. Wacht dan tot de machine is afgekoeld. Dompel het apparaat nooit onder in water!

Pogingen tot reparaties aan de binnenkant van de machine zijn ten strengste verboden.

Gebruik het water dat enkele dagen in het waterreservoir heeft gestaan niet voor voedingsdoeleinden, was en vul het reservoir met vers drinkwater.

Ruimte voor gebruik en onderhoud

Voor een correcte en goede werking van de koffiemachine worden het volgende aanbevolen:

Kies een vlakke ondergrond; Kies een voldoende verlichte, hygiënische omgeving met een gemakkelijk toegankelijk stopcontact; Zorg ervoor dat het apparaat op een minimumafstand van de wanden staat, zoals op de afbeelding is aangegeven (Afb. A).

Opslag van de machine

Schakel de machine uit en haal de stekker uit het stopcontact, wanneer de machine langere tijd niet worden gebruikt. Bewaar de machine in een droge ruimte en buiten het bereik van kinderen. Bescherm de machine tegen stof en vuil.

Reparaties / Onderhoud

Haal de stekker meteen uit het stopcontact bij storingen, defecten of vermoedelijke defecten na een val. Zet de machine nooit in werking als deze defect is. Alleen de erkende servicecentra mogen werkzaamheden en reparaties uitvoeren. Bij ondeskundig uitgevoerde werkzaamheden worden iedere vorm van aansprakelijkheid van de hand gewezen.

Brandbestrijding

Gebruik in geval van brand koolzuurblussers (CO2). Gebruik geen water of poederblussers.

Legenda machineonderdelen (pag. 4)

1 Bedieningspaneel 2 Schakelaar ON/OFF 3 Waterreservoir 4 Draaiknop voor heet water/stoom 5 Wateropvangbakje + rooster 6 Centrale koffie-unit 7 Cappuccinatore 8 Voedingskabel 9 Maatlepel voor gemalen koffie 10 Onder druk staande filterhouder 11 Filter voor gemalen koffie

(dezelfde voor de afgifte van 1 of 2 kopjes koffie)

12 Adapter voor filter voor gemalen koffie 13 Afgiftepin 14 Filter voor koffiepads 15 Verlichte toets voor de afgifte van een koffie 16 Verlichte toets voor de afgifte van dubbele koffie 17 Verlichte toets voor de afgifte van warm water 18 Verlichte toets voor de afgifte van stoom 19 Pannarello

4 INSTALLATIE

Houd u voor uw eigen veiligheid en die van anderen strikt aan de "Veiligheidsvoorschriften" in hst. 3.

4.1 Verpakking

De oorspronkelijke verpakking is ontworpen en vervaardigd om de machine tijdens het transport te beschermen. Het is raadzaam om de verpakking te bewaren voor eventueel transport in de toekomst.

4.2 Waarschuwingen voor de installatie

Houd u aan de volgende veiligheidsvoorschriften, voordat u het apparaat installeert:

• zet het apparaat op een veilige plek;
• verzeker u ervan dat kinderen niet met het apparaat kunnen spelen;
• zet het apparaat niet op erg warme oppervlakken of in de buurt van open vuur.

De koffiemachine mag nu op het elektriciteitsnet worden aangesloten.

Opgelet: wij raden aan om de onderdelen te wassen voor de eerste ingebruikname en/of na

een periode dat deze niet in gebruik zijn.

4.3 Aansluiting van de machine

Elektrische stroom kan gevaarlijk zijn! Houd u daarom altijd strikt aan de veiligheidsvoorschriften. Gebruik nooit defecte kabels! Defecte kabels en stekkers moeten onmiddellijk door erkende servicecentra worden vervangen.

De spanning van het apparaat is in de fabriek ingesteld. Controleer of de netspanning overeenstemt met de aanwijzingen op het typeplaatje op de achterkant van het apparaat.

• Controleer of de schakelaar ON/OFF (2) niet is ingedrukt, voordat u het apparaat op het elektriciteitsnet aansluit.
• Steek de stekker in een wandstopcontact met de juiste spanning.

4.4 Waterreservoir

(Afb.1) - Verwijder het waterreservoir (3). - (Afb.2) - Spoel het reservoir en vul het met vers drinkwater zonder het te vol te maken. - (Fig.1) - Plaats het reservoir terug op zijn plek; verzeker u ervan dat deze juist geplaatst is.

Vul het reservoir altijd en alleen met vers drinkwater zonder koolzuur. Warm water of andere vloeistoffen kunnen het reservoir beschadigen. Zet het apparaat nooit aan zonder dat er water in zit: controleer of er voldoende water in het reservoir zit.

4.5 Vullen van het circuit

Bij de eerste maal opstarten en na het verbruiken van het water dient het circuit van de machine opnieuw gevuld te worden; de machine zal, als het nodig is deze handeling uit te voeren, dit aangeven door tegelijkertijd de 4 toetsen op het bedieningspaneel te laten knipperen.

(Afb.3) - Druk op de schakelaar ON/OFF (2); de 4 toetsen gaan knipperen. (Afb.4) - Plaats een bak onder de cappuccinatore. (Afb.5) - Draai de "heetwater-/stoomknop" (4) linksom open. (Afb.6) - Druk op de toets voor warm water (17). - Wacht tot de machine de afgifte van het water beëindigt. - Draai de "heetwater-/stoomknop" (4) rechtsom dicht. Haal de bak weg.

Zodra het circuit voor de eerste keer gevuld is, zal de machine in de verwarmingsstand gaan

en is het niet meer mogelijk om koffie/water/stoom af te geven totdat de twee leds 15 en 16 continu blijven branden.

De machine is nu gereed voor de afgifte van koffie en stoom; zie de desbetreffende hoofdstukken voor meer informatie over de werking ervan.

Opgelet: indien de procedure niet beëindigd worden, zullen de 4 toetsen blijven knipperen en

kan men de machine niet gebruiken.

4.6 Afstelling wateropvangbakje

Het wateropvangbakje kan worden afgesteld om deze aan te passen aan de afmetingen van de gebruikte koffiekopjes of bekers.

Om de hoogte van het wateropvangbakje af te stellen, ga als volgt te werk:

• Til het wateropvangbakje op en haal het rooster eruit. Haal de steun die zich onder het bakje bevindt eruit.
• Draai de steun en plaats deze in de koffiemachine.
• Zet het wateropvangbakje terug op de steun en plaats het rooster terug.

5 KOFFIEAFGIFTE

Let op! Tijdens de koffieafgifte mag de onder druk staande filterhouder niet worden verwijderd door hem met de hand rechtsom te draaien. Verbrandingsgevaar.

Tijdens deze handeling kunnen de toetsen (15 - 16) aan en uit gaan; dit is normaal en geen storing. - Controleer voor gebruik of de heetwater-/stoomknop (4) dicht gedraaid is en of het waterreservoir van het apparaat voldoende water bevat. (Afb.3) - Druk op de schakelaar ON/OFF (2). - Wacht tot de toetsen (15 - 16) continu blijven branden, nu is de machine klaar voor de koffieafgifte.

5.1 Met gemalen koffie

• (Afb.7) - Steek de pin (13) in de onder druk staande filterhouder (10).
• (Afb.8A) - Plaats de adapter (12) in de onder druk staande filterhouder (10); plaats daarna ook het filter (11).
• (Afb. 11) - Breng de filterhouder van onderen in de centrale unit (6) aan. (Afb. 12) - Draai de filterhouder van links naar rechts totdat hij is geblokkeerd. (Afb. 14) - Verwarm de onder druk staande filterhouder voor door op de toets (15) te drukken. Het water zal beginnen uit de onder druk staande filterhouder te stromen (deze handeling is alleen noodzakelijk voor het eerste kopje koffie).
• De afgifte van water eindigt automatisch. (Afb. 16) - Haal de filterhouder uit het apparaat door hem van rechts naar links te draaien en gooi het restwater weg. Met de speciale filter (11) waarmee de machine is uitgerust, hoeft het filter niet te worden verwisseld om een of twee kopjes koffie te verkrijgen.
• (Afb. 9A) - Doe 1-1,5 maatlepels voor een enkele koffie of 2 afgestreken maatlepels voor dubbele koffie erin; ontdoe de rand van de filterhouder van de koffieresten. (Afb. 11) - Breng de filterhouder (10) van onderen in de centrale unit (6) aan. (Afb. 12) - Draai de filterhouder van links naar rechts totdat hij is geblokkeerd. (Afb. 13) - Neem 1 of 2 voorverwarmde kopjes en zet ze onder de onder druk staande filterhouder; controleer of ze correct onder de gaten zijn geplaatst waar de koffie uitstroomt. (Afb. 14) - Druk op:
• de toets (15) om 1 koffie te verkrijgen of;
• de toets (16) om 2 koffies te verkrijgen.
• Als de geprogrammeerde hoeveelheid koffie bereikt is, zal de machine automatisch de afgifte beëindigen; neem de kopjes koffie weg (Afb. 15). (Afb. 16) - Wacht enkele seconden na het beëindigen van de afgifte, neem de onder druk staande filterhouder weg en gooi het koffiedik weg.

Opmerking voor de reiniging: houd het filter van de onder druk staande filterhouder schoon door hem uit de houder te halen en met drinkwater te wassen (Afb. 17). Was de adapter en de pin in de filterhouder af; was vervolgens ook de filterhouder af.

5.2 Met koffiepads

(Afb.10) - Haal de filter voor gemalen koffie (11) en de adapter (12) uit de onder druk staande filterhouder (10) door gebruik te maken van een koffielepeltje. (Afb.7) - Haal de pin (13) uit de onder druk staande filterhouder (10). - (Fig.8B) - Plaats het filter voor koffiepads (14) in de onder druk staande filterhouder (13). (Afb.11) - Breng de onder druk staande filterhouder van andereen in de centrale unit (6) aan. (Afb.12) - Draai de filterhouder van links naar rechts totdat hij is geblokkeerd. (Afb.14) - Verwarm de onder druk staande filterhouder voor door op de toets (15) te drukken. Het water zal beginnen uit de onder druk staande filterhouder te stromen (deze handeling is alleen noodzakelijk voor het eerste kopje koffie). - De afgifte van water eindigt automatisch. (Afb.16) - Haal de onder druk staande filterhouder uit het apparaat door hem van rechts naar links te draaien en gooi het restwater weg. (Afb.9B) - Plaats de koffiepad in de filterhouder; controleer of het papier van de koffiepad niet uit de filterhouder steekt. (Afb.11) - Breng de onder druk staande filterhouder van andereen in de centrale unit (6) aan. (Afb.12) - Draai de filterhouder van links naar rechts totdat hij is geblokkeerd. - Neem 1 voorverwarmd kopje en zet het onder de filterhouder; controleer of het correct onder de gaten is geplaatst waar de koffie uitstroomt. (Afb.14) - Druk op de toets (15) om 1 koffie te verkrijgen. - Als de geprogrammeerde hoeveelheid koffie bereikt is, zal de machine automatisch de afgifte beëindigen; neem de kopjes koffie weg (Afb.15). (Afb.16) - Wacht na de afgifte enkele seconden, neem de filterhouder weg en gooi de gebruikte koffiepad weg.

Opmerking voor de reiniging: houd het filter van de onder druk staande filterhouder schoon door hem uit de houder te halen en met drinkwater te wassen (Afb.17). Was vervolgens ook de filterhouder af.

5.3 Programmering hoeveelheid koffie

In deze machine is het mogelijk de hoeveelheid afgegeven koffie van tevoren in te stellen wanneer de toets (15) of (16) ingedrukt worden.

i De programmering van de hoeveelheid koffie is alleen mogelijk voor de toets (15) (min 25cc

en max 180cc).

Door op de toets (16) te drukken zal de machine een dubbele hoeveelheid afgeven van wat geprogrammeerd is voor de toets (15).

• Om de programmering te beginnen, plaats de koffie in de filterhouder zoals aangegeven in par.5.1 of 5.2.
• Plaats een kopje onder de koffieuitloop (4).
• (Afb. 14) - Houd de koffietoets (15) ingedrukt. Na 3 seconden zal de machine beginnen koffie af te geven.
• Laat de toets (15) los wanneer het kopje de gewenste hoeveelheid koffie bevat.

De programmering is beëindigd en vanaf nu zal de machine het volgende afgeven:

• de geprogrammeerde hoeveelheid bij elke druk op de toets (15);
• de dubbele geprogrammeerde hoeveelheid bij elke druk op de toets (16);

6 KEUZE VAN DE KOFFIE - ADVIEZEN

In principe kunnen alle in de handel verkrijgbare koffiesoorten worden gebruikt. Koffie is echter een natuurlijk product en de smaak ervan verandert naargelang de herkomst en de melange; het verdient dus de voorkeur om verschillende soorten te proberen om het type koffie te vinden dat het meest naar uw smaak is.

Toch worden er voor een beter resultaat melanges aangeraden die speciaal gemaakt zijn voor espressomachines. De koffie zou altijd normaal uit de onder druk staande filterhouder moeten lopen zonder te druppelen.

De uitloopsnelheid van de koffie kan worden gewijzigd door de koffiedosis in het filter iets te veranderen en/of door koffie met een andere maalfijnheid te gebruiken.

Saeco raadt het gebruik van per stuk verpakte ESE koffiepads aan om een beter resultaat in het kopje te krijgen en om de reiniging en de bereiding te vergemakkelijken.

CONTROLEER OF DE CAPPUCCINATORE OP HET WATEROPVANGBAKJE IS GERICH, VOORDAT U STOOM OF HEET WATER UIT HET APPARAAT LAAT KOMEN.

7 WARM WATER

Gevaar voor brandwonden! Aan het begin van de afgifte kan wat heet water vrijkomen. Het uitlooppijpje kan hoge temperaturen bereiken: voorkom directe aanraking met uw handen.

(Afb.3) - Druk op de schakelaar ON/OFF (2). - Wacht tot de toetsen (15 - 16) continu blijven branden. (Afb.18) - Zet een bak of een theeglas onder de cappuccinatore. (Afb.5) - Draai de knop (4) open. (Afb.6) - Druk op de toets (17). - Wanneer de gewenste hoeveelheid warm water verkregen is, druk opnieuw op de toets (17). (Afb.5) - Draai de knop (4) dicht. - Neem de bak met warm water weg.

i Door op de toets (15) of (16) te drukken, zal de machine een gedoseerde hoeveelheid water afgeven; de hoeveelheid is gelijk aan wat geprogrammeerd is in par. 5.2.

8 STOOM/CAPPUCCINO

Gevaar voor brandwonden! Aan het begin van de afgifte kan wat heet water vrijkomen. Het uitlooppijpje kan hoge temperaturen bereiken: voorkom directe aanraking met uw handen.

(Afb.3) - Druk op de schakelaar ON/OFF (2). - Wacht tot de toetsen (15 - 16) continu blijven branden. (Afb.19) - Druk op de toets (18). - Wacht tot de toets (18) continu blijft branden; op dit moment is de machine klaar voor de stoomafgifte. (Afb.18) - Plaats een bak onder de cappuccinatore. (Afb.5) - Draai de knop (4) even open, zodat het restwater uit de cappuccinatore kan lopen; na korte tijd komt er alleen stoom uit.

i Een afgifte van maximaal 60 seconden wordt aangeraden.

• Draai de knop (4) dicht en neem de bak weg. Vul de kan die u voor de bereiding van de cappuccino wilt gebruiken voor 1/3 met koude melk.

i Gebruik koude melk om een beter resultaat te verkrijgen.

Afb.20) - Dompel het aanzuigbuisje van de cappuccinatore in de melkkan. (Afb.5) - Draai de knop (4) linksom open. (Afb.21) - Stel het volume van de schuim in door middel van de pin; til deze voorzichtig op om de schuim te vermeerderen.

• Draai na beëindiging de knop (4) dicht; neem de beker met de opgeschuimde melk weg.

Nadat de cappuccino bereid is, dompel het aanzuigbuisje in een bak met schoon water en laat stoom eruit lopen. Wanneer er helder water uitkomt, is de cappuccinatore schoon. Reinig het aanzuigbuisje aan de buitenkant met een vochtige doek.

De cappuccinatore dient wekelijks te worden gedemonteerd en geheel afgewassen te worden.

(Afb.19) - Druk opnieuw op de toets (18). Vul het circuit zoals in par. 4.5 is beschreven om de machine operationeel te maken.

Opgelet: de machine is operationeel wanneer de toetsen (15 en 16) continu branden.

Nota bene: indien het niet lukt om een cappuccino te bereiden zoals beschreven, dient men het systeem opnieuw te laden zoals beschreven in par. 4.5 en de handelingen te herhalen.

Hetzelfde systeem kan worden toegepast voor de verwarming van andere dranken.

• Reinig na deze handeling het stoompijpje met een vochtige doek.

9 PANNARELLO

De pannarello kan gebruikt worden als alternatief voor de cappuccinatore voor de afgifte van warm water of de afgifte van stoom.

Om de pannarello te installeren, dient men de cappuccinatore te verwijderen (Afb.29-30):

• draai de ring los zonder deze weg te nemen;
• verwijder de aansluiting van de cappuccinatore van het stoompijpje.

Installeer de pannarello (Afb.31):

• Steek de pannarello geheel in het stoompijpje;
• Draai de ring goed vast.

(Afb.32; Afb.33) - Om warm water of stoom af te geven, dient men de machine voor te bereiden zoals beschreven in de paragrafen 7 en 8 en de pannarello te gebruiken voor de bereiding.

(Afb.34; Afb.35) - Haal na gebruik, met de machine afgekoeld, het onderste gedeelte van de pannarello weg en was deze af met lauw water.

(Afb.36) - Demonteer wekelijks ook het bovenste gedeelte en was deze af met lauw water.

10 REINIGING

Het onderhoud en de reiniging mogen alleen worden uitgevoerd wanneer de machine koud is en van het elektriciteitsnet afgekoppeld is.

• Dompel de machine niet onder in water en was de onderdelen niet in de vaatwasmachine.
• Gebruik geen ethylalcohol, oplosmiddelen en/of agressieve chemische stoffen.
• Wij raden u aan om het waterreservoir dagelijks te reinigen en met vers water te vullen. (Afb.20) - Laat na het verwarmen van de melk een kleine hoeveelheid warm water stromen.

Gevaar! Wanneer het uiteinde van de cappuccinatore gedemonteerd is, mag men nooit stoom

afgeven.

• (Afb.22.23) - De cappuccinatore dient wekelijks gereinigd te worden.

Om deze handeling uit te voeren, ga als volgt te werk:

• verwijder het uiteinde van de cappuccinatore;
• Scheid het bovenste gedeelte van de cappuccinatore van het onderste gedeelte.
• Was alle onderdelen van de cappuccinatore af met lauw water.
• Was het aanzuigbuisje met een vochtige doek en verwijder eventuele melkresten.
• Zet de cappuccinatore in elkaar.
• Plaats het uiteinde van de cappuccinatore op de aansluiting die op de machine gebleven is (verzeker u ervan dat deze er geheel ingestoken is).

(Afb.24) - Maak het lekbakje dagelijks leeg en was het af. - Gebruik voor de reiniging van het apparaat een zachte doek die met water is bevochtigd. - (Afb.17) - Ga als volgt te werk om de onder druk staande filterhouder schoon te maken:

• (Afb. 10) - Verwijder de filter, was deze zorgvuldig met warm water af.
• (Afb.10) - Verwijder de adapter (indien aanwezig), was deze zorgvuldig met warm water af.
• Verwijder de pin en was deze zorgvuldig met warm water.
• Was de binnenkant van de onder druk staande filterhouder. Droog de machine en/of zijn componenten niet in de magnetron en/of in een traditionele oven.

11 ONTKALKING

Tijdens het gebruik van het apparaat wordt kalk gevormd; de machine moet om de 3-4 maanden ontkalkt worden en/of als er minder water uit de machine stroomt.

Als u de machine zelf wilt ontkalken, kunt u een niet-giftig en/of onschadelijk ontkalkingsproduct voor koffiemachines gebruiken, dat gewoon in de handel verkrijgbaar is. Wij raden u aan het ontkalkingsmiddel van Saeco te gebruiken.

Let op! Gebruik in geen geval azijn als ontkalkingsmiddel.

(Afb.1) - Verwijder en leeg het waterreservoir. (Afb.2) - Meng het ontkalkingsmiddel met water, zoals op de verpakking van het ontkalkingsproduct staat vermeld, en vul er het waterreservoir mee; plaats het reservoir in de machine. - (Afb.3) - Schakel de machine in door op de schakelaar ON/OFF (2) te drukken. - Wacht tot de toetsen (15 - 16) continu blijven branden. (Afb.29-30) - Verwijder de cappuccinatore:

• draai de ring los zonder deze weg te nemen;
• verwijder de aansluiting van de cappuccinatore van het stoompijpje.
• Plaats een bak onder het stoompijpje. (Afb.5 - 6) Draai de knop (4) open en druk op de toets (17) om met tussenpozen (één beker per keer) het gehele ontkalkingsmiddel op te nemen.

Om de afgifte te onderbreken, druk op de toets (17) en draai de knop (4) dicht.

Afb.3) - Laat het ontkalkingsmiddel tijdens de afzonderlijke tussenpozen ongeveer 10-15 minuten inwerken. Schakel de machine hiervoor met de schakelaar ON/OFF (2) uit. Maak het reservoir leeg. - (Afb.1 - 2) - Als de ontkalkingsoplossing op is, neemt u het waterreservoir weg, spoelt het af en vult het met vers drinkwater. (Afb.4) - Plaats het reservoir terug in de machine. - Plaats een bak onder het stoompijpje. (Afb.5; Afb.6) - Draai de knop (4) open en druk op de toets (17) om 2/3 van het water te legen; om de afgifte te stoppen, druk op de toets (17) en draai de knop (4) dicht. - Laat de machine opwarmen en leeg de resterende inhoud van het waterreservoir door te handelen zoals hierboven beschreven. - Installeer opnieuw de cappuccinatore:

• steek de aansluiting van de cappuccinatore geheel in het stoompijpje.
• Maak de ring goed vast.

Als u een ander product gebruikt dan het geadviseerde product, is het hoe dan ook aanbevolen

de aanwijzingen van de producent op de verpakking van het ontkalkingsproduct op te volgen.

12 AFDANKING

Dit product voldoet aan de EU-richtlijn 2002/96/EG.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld.

Het moet daarom naar een plaats worden gebracht waar elektrische en elektronische apparatuur worden gerecycled.

Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor het milieu die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Storing	Mogelijk oorzaken	Oplossing
De machine kan nicht worden ingeschakeld.	Machine Niet aangesloten op het elektriciteitsnet.	Sluit de machine op het elektriciteitsnet aan.
De pomp maakt veel lawaai.	Geen water in het reservoir.	Voeg water toe (par.4.4).
Alle toetsen knipperen.	het watercircuit diert gemvuld te worden.	het circuit vullen volgens de aanwijzingen in par. 4.5.
De koffie is te koud.	Filterhouser Niet geplaatst voor voorverwarming (hst. 5).	Verwarm de filterhouser voor.
	Koude kopjes.	Warm de kopjes voor met warm water.
Er komt geen schuim.Het lukt Niet om een cappuccino tebereiden.	Melk is Niet geschikt: poedermelk, magere melk.	Gebruik volle melk.
	Cappuccinatore i vuil.	Reinig de cappuccinatore Zoals beschreiben in Hst.9.
	Er is geen stoommeer in de water-ketel.	Laad het circuit opnieuw (par. 4.5) en her-haal de handelingen beschreiben in Hst. 8.
De koffie loopt te snel over, er wordt geen schuim gezormd.	Te weinig koffie in de filterhouser.	Voeg koffie toe (hst. 5).
	Te grove maling.	Gebruik een andere melange (hst. 6).
	Koffie oud of Niet geschikt.	Gebruik een andere melange (hst. 6).
	Koffiepad oud of Niet geschikt.	Vervang de gebruikte koffiepad.
	Er mist een onderdeel in de filterhou-der.	Controleer of alle onderdelen aanwezig zijn en juist gemonteerd.
De koffie komt Niet of slechts druppelsgewijs eruit.	Geen water.	Voeg water toe (par.4.4).
	Te fijne maling.	Gebruik een andere melange (hst. 6).
	Koffie aangedrukt in de filterhouser.	Maak de gemalen koffie los.
	Te veel koffie in filterhouser.	Doe minder koffie in de filterhouser.
	Knop (4) open.	Draai de knop (4) zich.
	Kalkaanslag in de machine.	Ontkalk de machine (hst.10).
	Filter in filterhouser verstocht.	Maak het filter schoon (hst.9).
	Koffiepad Niet geschikt.	gebruik een ander type koffiepad.
De koffie kommt langs de rand waar buiten.	Filterhouser slecht in de centrale kof-fie-unit aangebracht.	Breng de filterhouser correct aan (hst.5).
	Bovenrand van filterhouser vuil.	Maak de rand van de filterhouser schoon.
	Pakking van de waterketel vuil of versleten.	Maak de afdichting schoon.
	Koffiepad onjuist aangebracht.	Breng de koffiepad jeust aan en zorg ervoor dat deze nicht uit de filterhouser steekt.
	Te veel koffie in filterhouser.	Doe minder koffie in de filterhouser. Gebruik de maatlepel.

Voor storingen die niet in bovenstaande tabel te vinden zijn of als de geadviseerde oplossingen geen effect hebben, dient u contact op te nemen met een servicecentrum.

EG-CONFORMITEITSVERKLARING

EG 2006/95, EG 2004/108

EG 1992/31, EG 1993/68

Wij:

Saeco International Group

Via Torretta, 240

40041 GAGGIO MONTANO (BO)

verklaren onder eigen verantwoordelijkheid dat het product:

ENKELVOUDIGE KOFFIEMACHINE

Type: SIN 026XH

waarnaar deze verklaring verwijst, voldoet aan de volgende normen:

Huishoudelijke en soortgelijke elektrische toestellen - Veiligheid - Algemene eisen EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006) - Huishoudelijke en soortgelijke elektrische toestellen - Veiligheid - Deel 2-15 Bijzondere eisen voor toestellen voor verwarming van vloeistoffen EN 60 335-2-15 (2002) + A1(2005) - Veiligheid voor huishoudelijke en soortgelijke toestellen. Elektromagnetische velden Methoden voor evaluatie en meting EN 50366 (2003) + A1 (2006). - Elektromagnetische compatibiliteit - Eisen voor huishoudelijke toestellen, elektrisch gereedschap en soortgelijke apparaten - Deel 1 Emissie - EN 55014-1 (2000) + A1 (2001) + A2 (2002) - Elektromagnetische compatibiliteit (EMC) Deel 3-2: Limietwaarden - Limietwaarden voor de emissie van harmonische stromen (ingangsstroom van de toestellen 16 A per fase) - EN 61000-3-2 (2000) - Elektromagnetische compatibiliteit (EMC) Deel 3-3: Limietwaarden - Limietwaarden voor spanningswisselingen, spanningsschommelingen en flikkering in openbare laagspanningsnetten voor apparatuur met een ingangsstroom 16 A per fase en zonder voorwaardelijke aansluiting EN 61000-3-3 (1995) + A1(2001) - Elektromagnetische compatibiliteit - Eisen voor huishoudelijke toestellen, elektrisch gereedschap en soortgelijke apparaten - Deel 2: Immuniteit - Productgroepnorm EN 55014-2 (1997) + A1 (2001)

volgens de bepalingen van de richtlijnen:
