Tipo de produto	Máquina de café automática com moinho integrado
Marca	SAECO
Modelo	SPIDEM MY COFFEE RAPID STEAM - MANUAL 2
Dimensões (L x A x P)	370 x 370 x 480 mm
Peso líquido	9 kg
Alimentação elétrica	220-240 V ~ 50/60 Hz
Pressão da bomba	15 bar
Capacidade do reservatório de água	1,7 L
Capacidade do reservatório de café	250 g (estimativa)
Material do corpo	Termoplástico
Caldeira	Aço inoxidável
Funções	Expresso, café longo, cappuccino, água quente, vapor
Tipo de café	Somente em grãos (sem café moído)
Ajuste de moagem	Sim, por chave (grossa, média, fina)
Desligamento automático	Sim, após 60 minutos de inatividade
Limpeza	Limpeza regular do grupo de distribuição, descalcificação a cada 1-2 meses
Segurança	Disjuntor térmico, proteção contra queimaduras
Acessórios fornecidos	Chave para ajuste de moagem, graxa para grupo de distribuição
Uso	Apenas doméstico
Garantia	2 anos (padrão do fabricante)

Perguntas frequentes - SPIDEM MY COFFEE RAPID STEAM - MANUAL 2 SAECO

Como ajustar o grau de moagem?

Use a chave fornecida para girar o pivô localizado dentro do reservatório de café, somente quando o moinho estiver em funcionamento. Gire um passo de cada vez e teste distribuindo 2-3 cafés. As marcas indicam: 1 = grossa, 2 = média, 3 = fina.

Como preparar um cappuccino?

Pressione a tecla de vapor (16) e aguarde até que a luz verde fique fixa. Mergulhe o bico Pannarello em leite frio (1/3 do recipiente), abra o botão de vapor (10) e faça movimentos lentos de baixo para cima para espumar. Feche o botão e distribua um expresso.

O que fazer se a máquina não distribuir café?

Verifique se o reservatório de água está cheio e se o circuito está purgado (veja seção 4.3). Certifique-se de que o reservatório de café contém grãos. Se o problema persistir, limpe o grupo de distribuição e verifique se está corretamente inserido.

Como descalcificar a máquina?

Use o descalcificante SAECO. Misture com água no reservatório, coloque um recipiente sob o bico de vapor e abra o botão de vapor intermitentemente para drenar a solução. Deixe agir 10-15 minutos entre os ciclos. Em seguida, enxágue com água limpa. Desative o alarme de descalcificação mantendo pressionada a tecla de vapor (16) por 6 segundos.

O que significam os indicadores do painel de controle?

A luz verde fixa indica que a temperatura foi atingida. Uma luz piscando lentamente significa aquecimento em andamento. Uma luz piscando rapidamente indica temperatura muito alta: purgue água pelo bico de vapor. A luz vermelha piscando sinaliza reservatório vazio, bandeja de borra cheia ou defeito de posicionamento.

Como limpar o grupo de distribuição?

Desligue a máquina e desconecte-a. Abra a porta de serviço, remova a gaveta de borra e a bandeja de recuperação. Pressione o botão PUSH para destravar o grupo de distribuição e remova-o. Lave com água morna sem detergente, limpe o filtro superior, seque cuidadosamente. Lubrifique os transportadores com a graxa fornecida antes de recolocá-lo.

Por que o café escorre lentamente?

Isso pode ser devido a uma moagem muito fina: ajuste o moinho para um passo mais grosso. Verifique também se o circuito não está sem purga (purgue novamente pelo bico de vapor). Um grupo de distribuição sujo também pode diminuir o fluxo: limpe-o conforme descrito no manual.

Como programar a quantidade de café em uma xícara?

Coloque uma xícara sob o distribuidor. Mantenha pressionada a tecla (14) ou (15) conforme o café desejado. As luzes piscam alternadamente. Solte a tecla quando a quantidade desejada for atingida. A máquina memoriza essa quantidade para as distribuições seguintes.

Por que o café não está suficientemente quente?

Xícaras frias esfriam o café. Enxágue as xícaras com água quente antes da distribuição. Certifique-se também de que a máquina atingiu a temperatura de funcionamento (luz verde fixa). Se o problema persistir, verifique se a caldeira não está incrustada.

Como trocar o reservatório de água?

Levante levemente o reservatório (8) e remova-o de seu compartimento. Enxágue com água fresca e remova o filtro para limpá-lo. Encha com água fresca não gaseificada e recoloque o reservatório. Nunca use água quente ou outros líquidos.

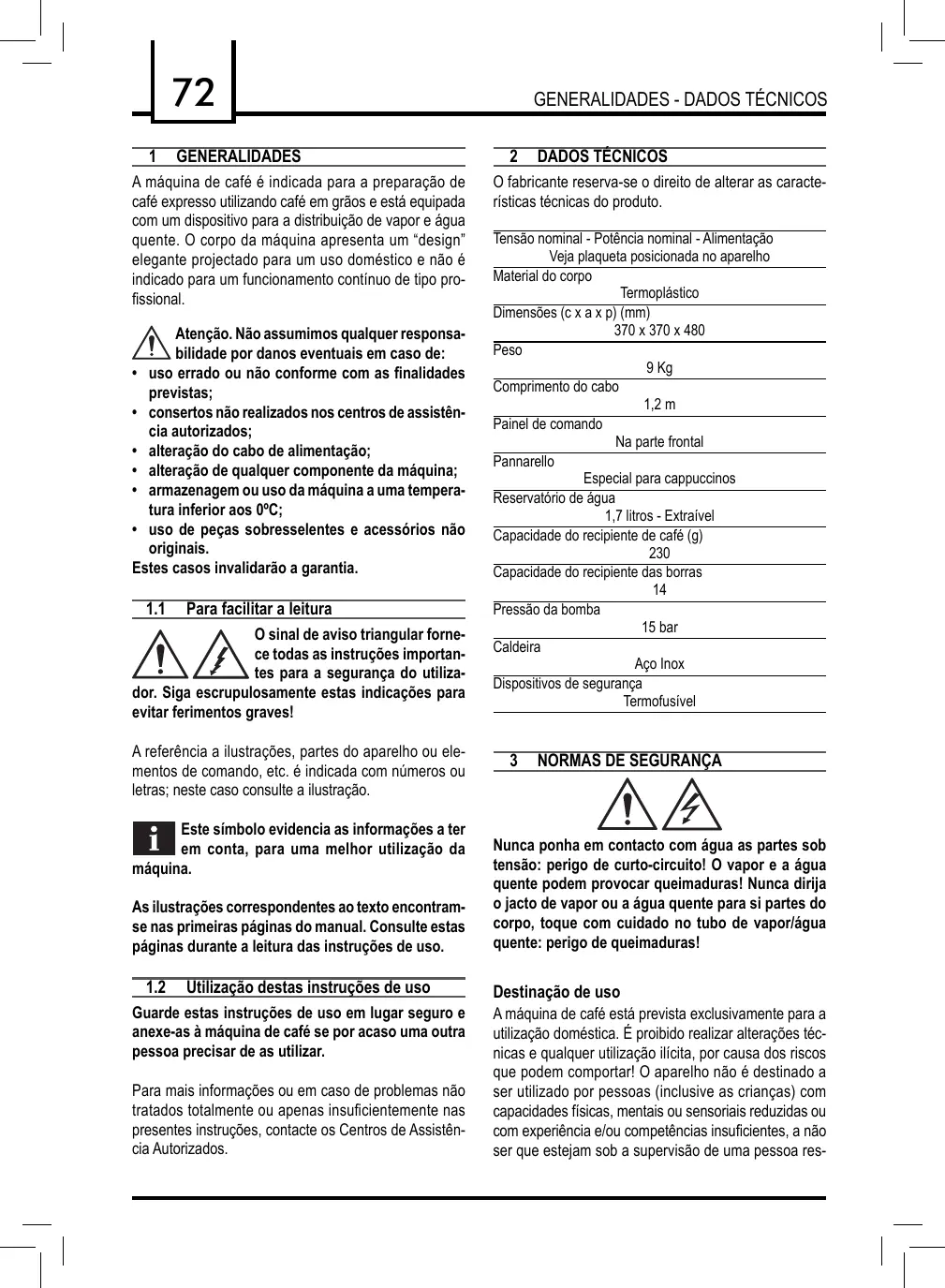

MANUAL DE UTILIZADOR SPIDEM MY COFFEE RAPID STEAM - MANUAL 2 SAECO

Obrigado por ter adquirido esta máquina de café expresso, de qualidade superior, e pela confiança demonstrada. Antes de pôr a funcionar a máquina, aconselhamos a ler atentamente as instruções de uso, onde é explicado como utilizá-la, limpá-la e mantê-la em perfeita eficiência. Para outros esclarecimentos, dirija-se ao revendedor ou diretamente ao fabricante. Teremos o prazer em esclarecer quaisquer outras dúvidas.

Parabéns!

A máquina é indicada para a preparação de café expresso utilizando café em grãos e está equipada com um dispositivo para a distribuição de vapor e água quente. O corpo da máquina apresenta um "design" elegante projetado para um uso doméstico e não é indicado para um funcionamento contínuo de tipo profissional.

Atenção. Não assumimos qualquer responsabilidade por danos eventuais em caso de:

• uso errado ou não conforme com as finalidades previstas;
• consertos não realizados nos centros de assistência autorizados; alteração do cabo de alimentação; alteração de qualquer componente da máquina;
• armazenagem ou uso da máquina a uma temperatura inferior a 0°C
• uso de peças sobresselentes e acessórios não originais.

Estes casos invalidarão a garantia.

1.1 Para facilitar a leitura

O sinal de aviso triangular fornece todas as instruções importantes para a segurança do utilizador.

A referência a ilustrações, partes do aparelho ou elementos de comando, etc. é indicada com letras; neste caso consultar a ilustração.

Este símbolo evidencia as informações a ter em conta para uma melhor utilização da máquina.

As ilustrações correspondentes ao texto encontram-se nas primeiras páginas do manual. Consulte estas páginas durante a leitura das instruções de uso.

1.2 Utilização destas instruções de uso

Guarde estas instruções de uso em lugar seguro e anexe-as à máquina de café, caso outras pessoas precisem de utilizá-las.

Para mais informações ou em caso de problemas não tratados totalmente ou apenas insuficientemente nas presentes instruções, contacte os Centros de Assistência Autorizados.

2 DADOS TÉCNICOS

O fabricante reserva-se o direito de alterar as características técnicas do produto.

Tensão nominal - Potência nominal - Alimentação: Veja a plaqueta posicionada no aparelho.

Material do corpo

Termoplástico

Dimensões (c x a x p) (mm)

370 x 370 x 480

Peso

9 kg

Comprimento do cabo

1,2 m

Painel de comando

Na parte frontal

Pannarello

Especial para cappuccinos

Reservatório de água

1,7 litros - Extraível

Capacidade do recipiente de café (g)

230

Capacidade do recipiente das borras

14

Pressão da bomba

15 bar

Caldeira

Aço Inox

Nunca ponha em contacto com água as partes sob tensão: perigo de curto-circuito! O vapor e a água quente podem provocar queimaduras! Nunca dirija o jato de vapor ou a água quente para si ou partes do corpo, toque com cuidado no tubo de vapor/água quente: perigo de queimaduras!

Destinação de uso

A máquina de café está prevista exclusivamente para a utilização doméstica. É proibido realizar alterações técnicas e qualquer utilização ilícita, por causa dos riscos que podem ocorrer! O aparelho não é destinado a ser utilizado por pessoas (inclusive as crianças) com capacidades físicas, mentais ou sensoriais reduzidas ou com experiência e/ou competências insuficientes, a não ser que estejam sob a supervisão de uma pessoa responsável.

responsável pela segurança deles ou não sejam ensinadas por ela sobre o uso do aparelho.

Alimentação de corrente

Ligue a máquina de café só numa tomada de corrente apropriada. A tensão deve corresponder à indicada na plaqueta do aparelho.

Cabo de alimentação

Nunca use a máquina de café se o cabo de alimentação estiver defeituoso.

Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu serviço de assistência ao cliente. Não faça passar o cabo de alimentação por ângulos e cantos vivos, acima de objetos muito quentes e proteja-o contra o óleo.

Não carregue ou puxe a máquina de café segurando-a pelo cabo. Não tire a ficha puxando-a pelo cabo ou toque nela com as mãos molhadas.

Não deixe pender o cabo de alimentação de mesas ou estantes.

Proteção de outras pessoas

Mantenha as crianças sob a supervisão, para evitar que brinquem com o aparelho.

As crianças não têm a noção do perigo ligado ao uso dos eletrodomésticos. Não deixe ao alcance das crianças os materiais realizados para embalar a máquina.

Perigo de queimaduras

Evite dirigir contra si mesmo e/ou outros jatos de vapor e/ou água quente: perigo de queimaduras!

Utilize sempre as pegas ou os botões apropriados.

Colocação

Coloque a máquina de café num lugar seguro, onde ninguém possa virá-la ou ferir-se.

Água quente ou vapor sobreaquecido poderiam sair: perigo de queimaduras!

Não deixe a boquina a uma temperatura inferior a 0°C; o gelo poderia danificar a boquina. Não use a boquina de café em lugar aberto.

Não coloque a boquina em cima de superfícies muito quentes e perto de chamas vivas para que a carcaça funda ou de qualquer maneira se danifique.

Limpeza

Antes de limpar a máquina, é indispensável desligar a máquina com a tecla ON/OFF e desligar a ficha da tomada de corrente. Além disso, aguarde que a máquina arrefeça.

Nunca mergulhe a máquina na água!

É severamente proibido realizar intervenções no interior da boquina.

Não utilize para fins alimentares a água que restou no reservatório por alguns dias; lave o reservatório e encha-o com água fresca potável.

Especial para o uso e a manutenção

Para um correto e bom funcionamento da máquina de café aconselha-se a:

• Escolher uma superfície de apoio bem nivelada;
• Escolher um ambiente suficientemente iluminado, higiénico e com uma tomada de corrente facilmente acessível;

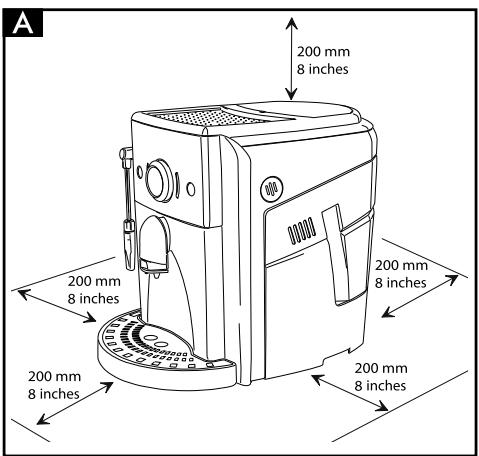

• Prover uma distância mínima das paredes da boquina como indica na figura (Fig.A).

Custódia da máquina

Quando a máquina ficar inutilizada por um período prolongado, desligue-a e tire a ficha da tomada. Guarde-a em lugar seco e fora do alcance das crianças. Proteja-a contra o pó e a sujeira.

Consertos / Manutenção

No caso de avarias, defeitos ou suspeita de defeito após uma queda, desligue logo a ficha da tomada. Nunca ponha a funcionar uma máquina defeituosa.

Só os Centros de Assistência Autorizados poderão realizar intervenções e consertos.

Os consertos devem ser realizados exclusivamente num centro de assistência autorizada.

No caso de intervenções não realizadas corretamente, declina-se toda e qualquer responsabilidade por danos eventuais.

Anti-incêndio

No caso de incêndio utilize extintores de dióxido de carbono (CO2). Não utilize água ou extintores de pó.

Legenda componentes da máquina

Recipiente de café em grãos com tampa 2 Portinhola de serviço 3 Gaveta de recolha das borras 4 Grupo de distribuição (ajustável em altura) 5 Bandeja de limpeza + grelha 6 Painel de comando 7 Tubo de distribuição de água quente / vapor com pannarello 8 Reservatório de água 9 Cabo de alimentação 10 Botão da torneira água quente / vapor 11 Superfície de apoio para chávenas 12 Reservatório de recuperação de líquidos 13 Grupo café

Painel de comando

14 Tecla de distribuição de café curto 15 Tecla de distribuição de café longo 16 Tecla de seleção vapor 17 Tecla ON/OFF 18 Indicador luminoso de Alarme 19 Indicador luminoso de Temperatura 20 Indicador luminoso de Vapor / Café duplo 21 Indicador luminoso de Descalcificação

Acessórios

22 Chave de ajuste da moagem 23 Graxa para o Grupo Café

4 INSTALAÇÃO

Para a sua segurança e a de terceiros, siga escrupulosamente as "Normas de segurança" indicadas no cap. 3.

4.1 Embalagem

A embalagem original foi projetada e realizada para proteger a máquina durante a edição.

Aconselha-se a conservá-la para um eventual futuro transporte.

4.2 Operações preliminares

• Retire da embalagem a bandeja de limpeza (5) com a grelha.
• Retire da embalagem a máquina de café e posicione-a num lugar apropriado de acordo com os requisitos pedidos e descritos nas normas de segurança (cap. 3).
• (Fig. 15) - Introduza a bandeja de limpeza (5) na sede apropriada da máquina.
• Antes de introduzir a ficha na tomada de corrente, certifique-se de ter efetuado todas as operações descritas no par. 4.3.

Nota importante: É importante ler o Capítulo 12, onde é explicado pormenorizadamente o significado de todos os avisos que a máquina emite ao utilizar, através dos indicadores luminosos posicionados no painel de comando.

4.3 Primeira utilização

• (Fig. 3) - Levante ligeiramente o reservatório de água (8) e retire-o da sua sede.
• (Fig. 4) - Enxague-o e encha-o com água fresca; aconselha-se a não encher o reservatório de maneira excessiva. Introduza novamente o reservatório na sede apropriada.

Deite no reservatório (8) sempre água fresca sem gás. Água quente e outros líquidos podem danificar o reservatório e/ou a máquina. Não ponha a funcionar a máquina sem água: certifique-se de que há suficiente água dentro do reservatório.

• (Fig. 1) - Retire a tampa do recipiente de café (1). (Fig. 2) - Deite o café em grãos.

Nota: A grelha colocada no recipiente de café não pode e não deve ser removida.

Deite no recipiente (1) sempre e só café em grãos. Café moído, solúvel e outros objetos podem danificar a máquina.

• Reponha a tampa no recipiente de café (1).
• (Fig.5A) - Introduza a ficha na tomada de corrente na parte traseira da máquina.
• (Fig.5B) - Introduza a ficha da outra extremidade do cabo numa tomada de parede de tensão adequada.
• Para ligar a máquina é suficiente pressionar a tecla (17); o indicador luminoso (18) começa a piscar rapidamente indicando que é necessário proceder ao carregamento do circuito.
• (Fig.7) - Para carregar o circuito, introduza um recipiente debaixo do tubo de vapor (pannarello) (7);
• (Fig.8) - Vire o botão (10) no sentido horário e aguarde. Do pannarello sairá uma quantidade programada de água, depois disso o indicador luminoso (18) piscará lentamente, pedindo o fecho da torneira (10).

A este ponto o indicador luminoso (19) inicia a piscar lentamente, indicando a fase de aquecimento.

Nota: Antes de prosseguir com o primeiro funcionamento, no caso de prolongada inatividade ou se o reservatório de água estiver completamente vazio, aconselha-se a carregar o circuito da máquina.

Depois de terminado o aquecimento, a máquina realizará um ciclo de enxaguamento dos circuitos internos. Será distribuída uma pequena quantidade de água; durante esta fase os indicadores luminosos lampejam ciclicamente no sentido anti-horário. Aguarde que este ciclo termine automaticamente.

• Depois de terminadas as operações acima indicadas, a máquina está predisposta para o uso.
• Para distribuir café, água quente ou vapor, e utilizar corretamente a máquina, siga atentamente as instruções a seguir.

5 AJUSTES

A máquina que comprou permite efetuar alguns ajustes que lhe permitirão utilizá-la da melhor maneira.

O café é um produto natural e as suas características podem mudar em função da origem da mistura. A máquina de café Spidem é equipada com um sistema de ajuste automático que permite utilizar todos os tipos de café em grão existentes no comércio (não caramelizados).

Atenção! O botão de ajuste da moagem, posicionado dentro do recipiente de café, deve ser virado só quando o moinho de café estiver a funcionar. Não introduza café moído e/ou solúvel no recipiente de café em grãos.

É proibido introduzir qualquer material que não seja café em grão. O moinho de café contém componentes em movimento que podem ser perigosos; é proibido introduzir os dedos e/ou outros objetos. Antes de trabalhar, por qualquer motivo, no interior do recipiente de café, desligue o interruptor geral e desligue a ficha da tomada de corrente. Não deite café em grão quando o moinho de café está a funcionar.

A máquina permite realizar um leve ajuste do grau de moagem do café para adaptá-lo ao tipo de café utilizado.

O ajuste deverá ser realizado utilizando o pino presente dentro do recipiente de café; este deverá ser pressionado e virado com a chave fornecida em dotação.

(Fig.28-29) - Pressione e rode o pino só um impulso de cada vez e distribua 2-3 cafés; só deste modo se pode notar a variação do grau de moagem.

As marcas no interior do recipiente indicam o grau de moagem selecionado.

1-Moagem Grossa 2 - Moagem Média 3-Moagem Fina

5.2 Ajuste do café na chávena

A máquina permite fazer a quantidade de café distribuído conforme os seus gostos e/ou as dimensões das vossas chávenas.

Ao pressionar e soltar a tecla (14) ou (15) a máquina distribui uma quantidade, programada e diferente, de café. Esta quantidade pode ser programada de novo conforme o gosto. A cada tecla pode ser associada uma distribuição de café; esta efetua-se de modo independente.

Como por exemplo, descreve-se a programação da tecla (14) cuja, normalmente, está associada o café expresso.

• (Fig.10) - Coloque uma chávena debaixo do grupo de distribuição.
• (Fig.12) - Pressione e mantenha a tecla (14) pressionada; durante esta fase os indicadores luminosos (19) e (20) piscam de maneira alternada.
• (Fig.12) - Quando estiver presente a quantidade de café desejada na chávena, solte a tecla (14).

Neste ponto, a tecla (14) está programada; ao pressionar e soltar, a máquina distribuirá a mesma quantidade acabada de programar.

5.3 Ajuste do grupo de distribuição de café

(Fig.9) - O grupo de distribuição de café pode ser ajustado em altura para se adaptar melhor às dimensões das chávenas que pretende usar.

As posições aconselhadas são:

(Fig.10) - para a utilização de chávenas pequenas (PC),

(Fig.11) - para a utilização de chávenas grandes.

5.4 Stand-by

A máquina está preparada para a poupança de energia.

Depois de 60 horas da última utilização, a máquina desliga-se automaticamente.

Para reiniciar, a caldeira deve ter arrefecido.

6 DISTRIBUIÇÃO DE CAFÉ

Nota: Caso a máquina não distribua café, verifique que o reservatório de água tenha água.

Antes de distribuir café, certifique-se de que o indicador luminoso verde de temperatura pronta (19) esteja aceso e fixo, que o reservatório de água e o recipiente do café estejam cheios.

• (Fig.10 - Fig.11) - Posicione 1 ou 2 chávenas debaixo dos bicos do grupo de distribuição (4); é possível ajustar a altura do grupo de distribuição de maneira a adaptar-se às suas chávenas.
• (Fig.12) - Para distribuir o café, é necessário pressionar e soltar a tecla (14), para obter um café expresso, ou (15) para um café longo.
• Sucessivamente inicia o ciclo de distribuição: para distribuir 1 café pressione uma só vez a tecla; para distribuir 2 cafés pressione 2 vezes de seguida a tecla.

i Nesta modalidade de funcionamento, a máquina dosifica a quantidade certa de café. A preparação de dois cafés exige dois ciclos de moagem e dois ciclos de distribuição geridos automaticamente pela máquina; esta opção é sinalizada pelo indicador luminoso 20 que pisca.

• Depois de concluído o ciclo de pré-infusão, o café começa a sair do grupo de distribuição (4).
• A distribuição de café para automaticamente quando for alcançado o nível programado; de qualquer maneira é possível interromper a distribuição de café pressionando a tecla acionada anteriormente.

A máquina está ajustada para preparar um verdadeiro expresso à italiana. Esta característica pode alongar ligeiramente os tempos de distribuição com vantagens do gosto intenso do café.

7 DISTRIBUIÇÃO DE ÁGUA QUENTE

Atenção: no começo poderão verificar-se breves jatos de água quente: perigo de queimaduras. O tubo de distribuição de água quente pode alcançar temperaturas elevadas: não toque nele diretamente com as mãos.

• Antes de distribuir água quente certifique-se de que o indicador luminoso verde de temperatura pronta (19) esteja aceso.

Com a máquina pronta para distribuir café, prossiga da maneira seguinte:

• (Fig.7) - Ponha uma chávena e/ou um recipiente debaixo do tubo de água quente/vapor (7).
• (Fig.8) - Abra no sentido horário o botão (10).
• Distribua a quantidade desejada de água quente; para parar a distribuição de água quente vire no sentido anti-horário o botão (10). A máquina voltará ao funcionamento normal.

i De qualquer forma pode acontecer que ao abrir a torneira (10), não saia água quente e o indicador luminoso (19) pisque lentamente. Será suficiente aguardar que o indicador luminoso (19) fique fixo, para obter um fluxo de água quente do pannarello.

8 DISTRIBUIÇÃO DE VAPOR / PREPARAÇÃO DO CAPPUCCINO

Perigo de queimaduras! Durante o início da distribuição pode-se verificar breves salpicos de água quente. O tubo de distribuição pode alcançar temperaturas elevadas: não toque nele diretamente com as mãos.

• (Fig.13) - Com a boquilha pronta para distribuir café, pressione a tecla (16); acende-se o indicador luminoso (20). A boquilha precisa de um tempo de pré-aquecimento; nesta fase, o indicador luminoso (19) pisca.
• Antes de distribuir vapor, aguarde que o indicador luminoso verde (19) se acenda de forma fixa.
• (Fig.7 - Fig.8) - Introduza um recipiente debaixo do tubo de vapor (pannarello) (7); abra o botão (10) “Água quente/vapor” por uns segundos, para fazer sair a

água restante do tubo de vapor (pannarello); em pouco tempo ouvirá sair apenas vapor.

• Feche o botão (10).
• Encha com leite frio 1/3 do recipiente que deseja utilizar para preparar o cappuccino.

Para garantir o melhor resultado durante a preparação do cappuccino, utilize leite frio.

• (Fig.14) - Mergulhe o tubo de vapor (pannarello) no leite a ser aquecido e abra o botão (10); rode lentamente o recipiente e, ao mesmo tempo, mexa-o com movimentos verticais para tornar uniforme a formação de espuma.
• Depois de utilizar o vapor pelo tempo desejado, feche o botão (10).
• É possível utilizar o mesmo sistema para aquecer outras bebidas.

Depois de usar o tubo de vapor (pannarello), lave-o como descrito no capítulo "Limpeza e Manutenção".

Depois de ter preparado o leite com espuma, distribua o café. Pressione a tecla (16):

Mod. Mycoffee: efetue os procedimentos descritos no parágrafo 8.1 para colocar a boquilha na temperatura de distribuição de café.

Mod. Mycoffee Rapid Steam: a máquina efetua automaticamente os procedimentos para colocar a boquilha na temperatura de distribuição do café.

Em caso de inutilização, a boquilha retorna automaticamente à temperatura para a distribuição do café, de modo a evitar gastos de energia inúteis.

8.1 Passagem de vapor a café (só modelos Mycoffee)

• Durante a passagem da distribuição de vapor para a distribuição de café, o indicador luminoso (19) pisca rapidamente, indicando que a caldeira está em sobreaquecimento e não pode distribuir café.
• Para poder distribuir café, será necessário descarregar uma quantidade de água.

(Fig.7 - Fig.8) Ponha um recipiente debaixo do tubo de vapor (pannarello) (7) e vire o botão Vapor (10) no sentido horário; aguarde até o indicador luminoso de temperatura pronta (19) estiver aceso e fixo. Feche antes o botão virando-o no sentido anti-horário.

9 LIMPEZA E MANUTENÇÃO

Limpeza geral

• A manutenção e a limpeza podem ser realizadas quando a máquina estiver fria e desligada da rede elétrica.
• Não mergulhe a máquina na água e não introduza os componentes na máquina de lavar louça.
• Não utilize objetos pontiagudos ou produtos químicos agressivos (solventes) para a limpeza.
• Para a limpeza do aparelho utilize um pano macio humedecido com água.
• Não seque a máquina e/ou seus componentes utilizando um forno micro-ondas e/ou um forno convencional.
• (Fig.16) - Diariamente, antes de aquecer o leite, desmonte a parte externa do pannarello e lave-a com água potável fresca.
• (Fig.17) - Semanalmente é preciso limpar o tubo de vapor. Para realizar esta operação, é preciso:
• remover a parte externa do pannarello (para uma limpeza regular);
• retirar a parte superior do pannarello do tubo de vapor;
• Lavar a parte superior do pannarello com água fresca potável;
• Lavar o tubo de vapor com um pano úmido e remover eventuais resíduos de leite;
• Recolocar a parte superior no tubo de vapor (certifique-se de que esteja completamente introduzida). Remontar a parte externa do pannarello.
• (Fig.4) - Aconselha-se a limpar quotidianamente o reservatório de água:
• Retire o filtro posicionado no interior do reservatório e limpe-o com água corrente potável.
• Reposicione o filtro no seu compartimento pressionando levemente e, ao mesmo tempo, realizando uma leve rotação.
• Encha o reservatório com água fresca potável.
• (Fig.15) - Esvazie e lave diariamente a bandeja de limpeza.
• (Fig.9) - Todas as semanas retire o grupo de distribuição, puxando-o para baixo, e lave-o com água morna. Depois de o ter lavado, coloque-o novamente na sua sede.
• (Fig.19-20) - Limpe o compartimento de serviço; aconselha-se a esvaziar e limpar todos os dias:
• a gaveta de recolha das borras (3)
• o reservatório de recuperação dos líquidos (12).

9.1 Grupo café

• O Grupo de Café (13) deve ser limpo todas as vezes que encher o recipiente de café em grão ou, de qualquer maneira, pelo menos uma vez por semana.
• Desligue a máquina pressionando o interruptor (17) e tire a ficha da tomada de corrente.
• (Fig.18 - Fig.19) - Abra a portinhola de serviço (2). Tire a gaveta de recolha das borras (3) e o reservatório de recuperação dos líquidos (12).
• (Fig.21) - Retire o Grupo Café (13) segurando-o com a pega apropriada e pressionando a tecla «PUSH». Lave o Grupo Café apenas com água morna sem detergente.
• (Fig.22) - Lave o Grupo Café com água morna; lave com cuidado o FILTER superior.
• Lave e seque cuidadosamente todas as partes do Grupo Café.
• Limpe cuidadosamente o compartimento interno da máquina.
• (Fig.23) - Verifique que as duas referências coincidam.
• (Fig.24) - Verifique que a alavanca esteja em contacto com a base do Grupo Café. Pressione a tecla "PUSH" para se certificar de que o Grupo Café esteja na posição idónea.

Lubrifique o Grupo Café depois de cerca de 500 distribuições. É possível comprar a graxa para a lubrificação do Grupo Café nos centros de assistência autorizados.

• (Fig.25) - Lubrifique as guias do grupo apenas com a graxa fornecida.
• (Fig.26-27) - Distribua a graxa uniformemente nas duas guias laterais.
• Introduza de novo o Grupo Café no compartimento apropriado até o engatar SEM pressionar a tecla "PUSH".
• Introduza a gaveta de recolha das borras e o reservatório de recuperação de líquidos. Feche a portinhola de serviço.

10 DESCALCIFICAÇÃO

A formação de calcário acontece naturalmente com o uso do aparelho; é preciso executar a descalcificação a cada 1-2 meses de utilização da máquina e/ou quando houver uma redução da capacidade da água.

A necessidade de efectuar a descalcificação é evidenciada pelo indicador luminoso 21 que começa a piscar.

Utilize o descalcificante da Saeco (Fig.30). Foi

desenvolvido especificamente para preser

var o desempenho e o funcionamento ao longo do ciclo de vida da máquina e para evitar, se utilizado corretamente, qualquer adulteração do produto.

Atenção! Nunca utilize o vinagre como descalcificante.

(Fig.17) - Antes de realizar a descalcificação, remova o pannarello do tubo de vapor como descrito no capítulo "Limpeza e Manutenção".

• Ligue a máquina com a tecla ON/OFF (17). Espere até a máquina terminar o processo de enxaguamento e aquecimento.
• Misture o descalcificante com água como especificado na embalagem do produto descalcificante e encha o reservatório de água.
• (Fig.7) - Coloque um recipiente debaixo do tubo de vapor (7).
• (Fig.8) - Retire por intervalos (uma chávena de cada vez) todo o conteúdo do reservatório de água virando o botão vapor (10) no sentido horário; para parar a distribuição, vire o botão (10) no sentido anti-horário.
• Durante cada intervalo, deixe agir a solução descalcificante por cerca de 10-15 minutos, desligando a máquina com a tecla ON/OFF (17). Esvazie o recipiente.
• Repita as operações até terminar a solução descalcificante dentro do reservatório.
• Depois de terminada a solução descalcificante, lave o reservatório de água e encha-o com água fresca.
• Ligue a máquina com a tecla ON/OFF (17).
• (Fig.8) - Esvazie o conteúdo do reservatório de água virando o botão vapor (10) no sentido horário; para parar a distribuição, vire o botão (10) no sentido anti-horário.

Depois de terminada a descalcificação, introduza o pannarello no tubo de vapor como descrito no capítulo "Limpeza e Manutenção".

Pressione o botão (16) durante 7 segundos para desativar o alarme de descalcificação.

O descalcificante deve ser utilizado de acordo

com as instruções presentes na embalagem

e/ou as leis do país em causa.

11 DESMANTELAMENTO

Ao assegurar-se de que este produto é eliminado corretamente, está a ajudar a evitar possíveis consequências negativas para o ambiente e a saúde pública que resultariam se este produto não fosse manipulado de forma adequada.

Para obter informações mais detalhadas sobre a reciclagem deste produto, por favor contacte o gabinete da câmara municipal da sua cidade ou a loja onde comprou o produto.

12 INDICADORES LUMINOSOS DO PAINEL DE COMANDO

Sinalizações	Causas	Soluções
Fixa	Máquina a temperatura pronta: - para distribuir café; - para distribuir água quente.
Lampejante lenta	Máquina em fase de aquecimento para a distribuição de café, água quente e vapor.
Lampejante<rapida	Máquina em super aquecimento; nesta modalidade a maiorica não pode distribuir o café.	É necessário tirarágua num recipiente virando o botão Vapor (10) até que o indicator luminoso verde de temperatura pronta (19) se torne fixo.
Fixos ao mesmo tempo	Máquina em temperatura pronta para a distribuição de vapor
A piscar em rotação (alternado)	Indica maiorica em fase de programação da quantidade de café na chávena (veja par.5.2)
Lampejante lenta	Máquina em fase de fase de distribuição de um café duplo.
Fixa	Quantidade de água insufficiente no reservatório.	Encha o residencialo comágua fresca potâvel, correque o circuito e inicie novamente o processo.
	Recipiente de café vazio.	Encha o recipiente com fé em grãos e inicie novamente o processo.
	Gaveta de recolha das borras cheia Reservatório de recuperação de liquidos cheio	Com a maiorica acesa esvazie a gaveta recolha das borras e o reservatório de recuperação de liquidos.
Lampejante rápida	Circuitoágua descarregado.	Carregue o circuitoágua daáriana como descripto no parágrafo 4.3.
Lampejante lenta	Grupo de distribuição, gaveta de recolha das borras, portinhola de服务于 ou torneira em posicao não correcta para o Functionamento daáriana.	Para apagar a luz vermelha, certificado-se de que todos os componentes esteyam introduzidos ou fechados de maneira correcta.
Lampejante lenta	Aáriana necessita de um ciclo de descalcificacao.	Efectue a descalcificacao como descripto no capítulo 10
Lampejante + L	Aáriana está a efetuar o ciclo de enxágue.
Lampejante em sentido anti-horário (ciclicamente)
Lampejantes ao mesmo tempo	Aáriana está uma condição anomala e não permit a distribuição do café, da água ou do vapor.	Desígue edeois de 30 segundos ligue novamente aáriana. Experimente 2 ou 3 vezes. Se aáriana não se actiona, contacte o centro de assistência.
Problemas	Causas	Soluções
Aária não se liga.	Aária não está ligada à rede eletrica.	Ligue aária às vezes de停电.
O café não suficientemente quente	As chávenes está frias.	Aqueça as chávenes com água quente.
Não saíágua quente ou vapor.	O furo do tubo vapor está entupido.	Limpe o furo do tubo vapor com um alfinete.Antes de efetuar esta operação, certificado-se que aária está deslagada e fria.
	Pannarello sujo.	Limpe o pannarello.
O café tem pouco creme	A mistura não é aproPRIada ou o café não é fresco de torrefacçao ou é moído demasiado grosso.	Troque a mistura de café ou seleção a moagem como no par. 5.1.
Aária precisa de muito tempo para aquecer-se ou a quantidade de água a sair pelo tubo está limitada.	O circuito daária está entupido pelo calcário.	Descalcífque aária.
O Grupo Café não pode ser extraido.	Grupo Café fora posicao.	Ligue aária. Fecha a portinhola de service. Oroupo de distribuição voltará automaticamente para a posicao inicial.
	Gaveta de recolha das borras intro-duzida.	Retire a gaveta de recolha das borras antes de extrair oroupo de distribuição.
Aária maior, mas o café não sai. (Ver obs.)	Falta a água.	Encha o reservatório de água e recarre-gue o circuito (Par. 4.3).
	Grupo Café sujo.	Limpe o Grupo Café (Par. 9.1).
	Circuito não carregado.	Recarregue o circuito (Par. 4.3).
	Caso extremo que ocorrê quando aária está a regular automaticamente a dose.	Distribua algois cafés como descripto no par. 5.1.
	Grupo de distribuição sujo.	Limpe oroupo de distribuição.
Café demasiado aquoso. (Ver obs.)	Caso extremo que ocorrê quando aária está a regular automaticamente a dose.	Distribua algois cafés como descripto no par. 5.1.
Café sai lentamente (Ver obs.)	Café demasiadoAGO.	Troque a mistura de café ou seleção a moagem como no par. 5.1.
	Circuito não carregado.	Recarregue o circuito (Par. 4.3).
	Grupo Café sujo.	Limpe o Grupo Café (Par. 9.1).
O café sai fora do grupo de distribuição.	Distribuidor entupido.	Limpe oroupo de distribuição e os seuis furos de saía.

Obs.: Estes problemas poderão ser normais se a mistura de café foi modificada ou no caso de se estar a efetuar a primeira instalação; neste caso, espere que a máquina proceda a um auto ajuste, como descrito no par. 5.1.

Para as avarias não incluídas na janela acima indicada ou problemas não resolvidos, contacte um centro de assistência.

DECLARAÇÃO DE CONFORMIDADE CE

EC 2006/95, EC 2004/118

EC 1992/31, EC 1993/68

SAECO INTERNATIONAL GROUP S.P.A

• Via Torretta, 240 - 40041 Gaggio Montano (Bo) - Italy

ao qual refere-se esta declaração está conforme com as normas seguintes:

• Segurança de aparelhos electrodomésticos e análogos - Parte 1: Regras gerais EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006)
• Segurança de aparelhos electrodomésticos e análogos - Parte 2-15 Regras particulares para aparelhos de aquecimento de líquidos EN 60335-2-15 (2002) + A1(2005)
• Aparelhos electrodomésticos e análogos. Campos electromagnéticos. Métodos para avaliação e medição EN 50366 (2003) + A1 (2006).
• Segurança de aparelhos electrodomésticos e análogos - Parte 2-14 Regras particulares para máquinas de cozinha EN 60335-2-14 (2006).
• Requisitos para electrodomésticos, ferramentas elétricas e dispositivos similares - Parte 1: Emissão. Norma de família de produtos - EN 55014-1 (2006)
• Compatibilidade eletromagnética (CEM) Parte 3: Limites - Seção 2: Limites para emissões de correntes harmônicas (corrente de entrada do equipamento até 16A, inclusive, por fase) - EN 61000-3-2 (2006)
• Compatibilidade eletromagnética (CEM) Parte 3: Limites - Seção 3: Limitação das flutuações de tensão e tremulação em sistemas de alimentação de baixa tensão para equipamentos de corrente nominal até 16 A, inclusive. EN 61000-3-3 (1995) + A1 (2001) + A2 (2005)
• Requisitos para aparelhos electrodomésticos, ferramentas portáteis e aparelhos elétricos análogos. Norma de família de produtos EN 55014-2 (1997) + A1 (2001)
