MODE D'EMPLOI SPIDEM MY COFFEE RAPID STEAM - MANUAL 2 SAECO

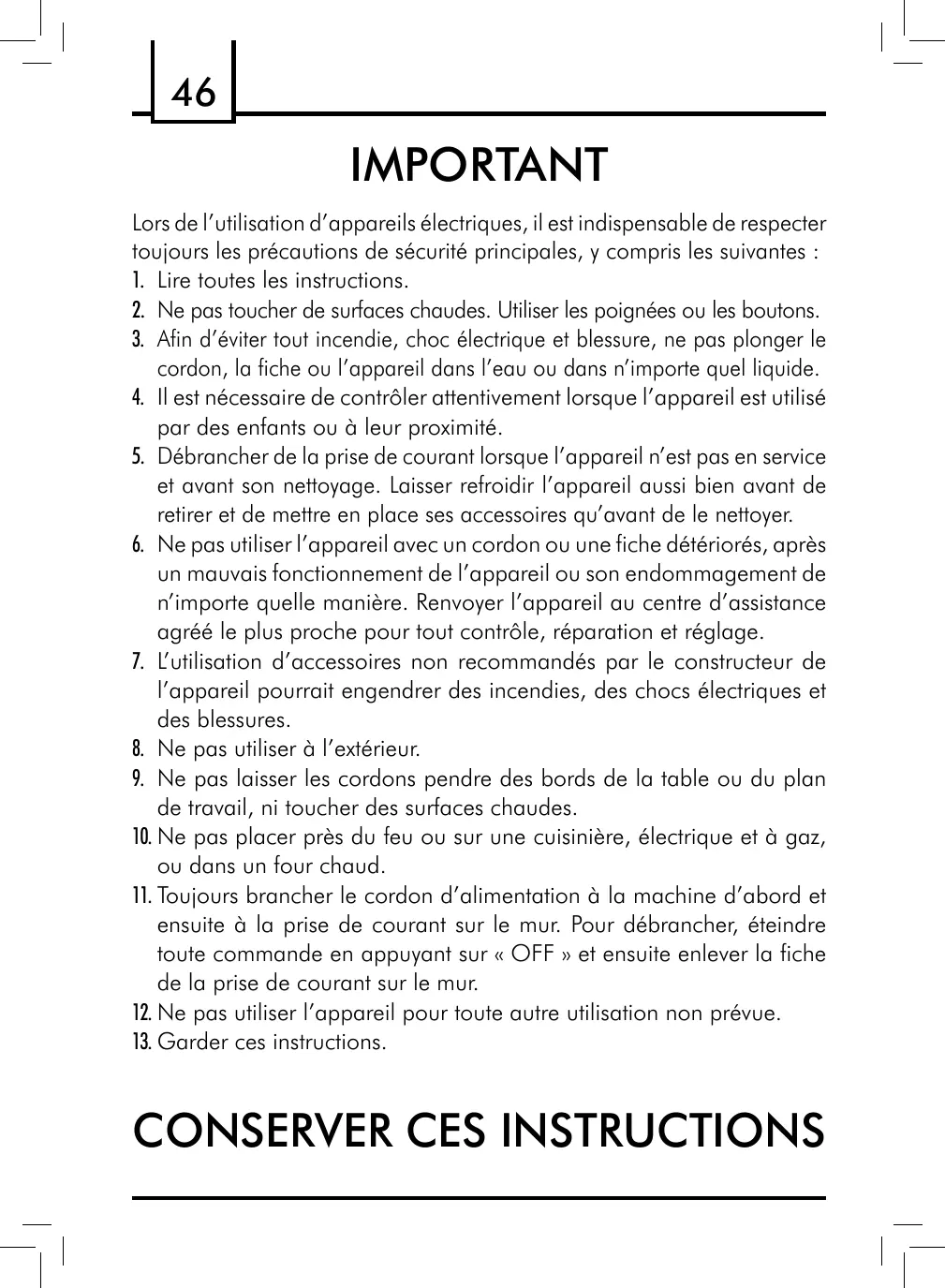

IMPORTANT Lors de l’utilisation d’appareils électriques, il est indispensable de respecter toujours les précautions de sécurité principales, y compris les suivantes :

1. Lire toutes les instructions.

2. Ne pas toucher de surfaces chaudes. Utiliser les poignées ou les boutons.

3. Afin d’éviter tout incendie, choc électrique et blessure, ne pas plonger le

cordon, la fiche ou l’appareil dans l’eau ou dans n’importe quel liquide.

4. Il est nécessaire de contrôler attentivement lorsque l’appareil est utilisé

par des enfants ou à leur proximité.

5. Débrancher de la prise de courant lorsque l’appareil n’est pas en service

et avant son nettoyage. Laisser refroidir l’appareil aussi bien avant de retirer et de mettre en place ses accessoires qu’avant de le nettoyer.

6. Ne pas utiliser l’appareil avec un cordon ou une fiche détériorés, après

un mauvais fonctionnement de l’appareil ou son endommagement de n’importe quelle manière. Renvoyer l’appareil au centre d’assistance agréé le plus proche pour tout contrôle, réparation et réglage.

7. L’utilisation d’accessoires non recommandés par le constructeur de

l’appareil pourrait engendrer des incendies, des chocs électriques et des blessures.

8. Ne pas utiliser à l’extérieur.

9. Ne pas laisser les cordons pendre des bords de la table ou du plan

de travail, ni toucher des surfaces chaudes.

10. Ne pas placer près du feu ou sur une cuisinière, électrique et à gaz,

ou dans un four chaud.

11. Toujours brancher le cordon d’alimentation à la machine d’abord et

ensuite à la prise de courant sur le mur. Pour débrancher, éteindre toute commande en appuyant sur « OFF » et ensuite enlever la fiche de la prise de courant sur le mur.

12. Ne pas utiliser l’appareil pour toute autre utilisation non prévue.

13. Garder ces instructions.

Machine est réservée à un usage domestique. Tout entretien, en dehors du nettoyage et de l’entretien usuel par l’usager, doit être fait par un service aprèsvente autorisé. Ne pas plonger la base dans l’eau. Pour éviter les courts-circuits et les décharges électriques, ne pas démonter la base. Elle ne contient aucune pièce qui demande un entretien de la part de l’usager. Toute réparation doit être effectuée par le personnel d’un service après-vente autorisé. 1 Vérifier si le voltage correspond bien aux spécifications apparaissant sur la plaque signalétique. 2 Ne jamais mettre de l’eau tiède ou chaude dans le réservoir; mais toujours de l’eau froide. 3 Ne pas toucher les surfaces chaudes de l’appareil pendant le fonctionnement et en écarter le cordon électrique. 4 Ne pas utiliser d’alcool éthylique, de solvants, d’essences, de poudre à récurer et/ou d’objets abrasifs pour le nettoyage de la machine 5 Utiliser de l’eau purifiée ou en bouteille pour assurer le bon goût du café. Il sera toutefois nécessaire de procéder au détartrage de votre machine tous les 2-3 mois. 6 Ne pas utiliser du café au caramel ou mélangé avec toute autre recette.

CORDON ELECTRIQUE A. Votre appareil est muni d’un cordon électrique court ou d’un cordon d’alimentation détachable, afin d’éviter de trébucher ou de s’emmêler avec un câble plus long. B. Des cordons détachables plus longs ou bien des rallonges sont disponibles et ne peuvent être utilisés que si l’on prend toutes les précautions d’usage. C. En cas d’utilisation d’un long cordon d‘alimentation détachable ou d’une rallonge,

1. La tension électrique de fonctionnement marquée sur le cordon

d’alimentation détachable ou sur la rallonge doit être au moins égale à celle de l’appareil.

2. Si la fiche de l’appareil a une connexion de terre, la rallonge devrait être

une rallonge de terre à 3 fils et

3. La rallonge ne devra pas encombrer le plan de travail ou le dessus de table,

afin d’éviter que les enfants la tirent ou trébuchent accidentellement. Français PRÉCAUTIONS

La machine à café est indiquée pour la préparation de café expresso avec du café en grains et est équipée d’un dispositif pour la distribution d’eau chaude et de vapeur. Au design élégant, cet appareil a été conçu exclusivement pour un usage domestique et n’est donc pas indiqué pour un fonctionnement continu de type professionnel. Attention. La société décline toute responsabilité pour les éventuels dommages se produisant dans les cas suivants :

• emploi inapproprié et non conforme à l’usage prévu ;
• réparations non effectuées dans des centres d'assistance agréés ;
• altération du câble d'alimentation ;
• altération de tout composant de la machine ;
• stockage et utilisation de la machine à une température inférieure à 0°C ;
• emploi de pièces de rechange et d’accessoires qui ne sont pas d'origine. Dans tous ces cas-là, la garantie cesse d’exister.

Pour faciliter la lecture Le triangle d’avertissement indique toutes les instructions à retenir pour la sécurité de l’utilisateur. Respecter attentivement ces indications afin d’éviter de graves blessures ! Les images, les parties de l’appareil, les éléments de commande, etc. sont marqués par des lettres ou des chiffres. Dans ce cas, consulter les images. Ce symbole met en évidence les informations importantes pour une meilleure utilisation de la machine. Les images correspondant au texte se trouvent dans les premières pages du manuel. Consulter ces pages pendant la lecture du mode d’emploi.

Utilisation de ce mode d’emploi Conserver ce mode d’emploi dans un lieu sûr. Le joindre à la machine à café en cas de changement d'utilisateur. Pour plus d’informations ou en cas de problèmes non résolus ou partiellement résolus dans les présentes consignes, contacter les centres d’assistance agréés. GÉNÉRALITÉS - DONNÉES TECHNIQUES

Le constructeur se réserve le droit d'apporter des modifications aux caractéristiques techniques du produit. Tension nominale - Puissance nominale - Alimentation Voir la plaquette située sur l'appareil Matériau du corps Thermoplastique Dimensions (l x h x p) (mm) 370 x 370 x 480 Poids 9 Kg Longueur du câble 1,2 m Bandeau de commande En façade Pannarello Spécial pour les cappuccinos Réservoir à eau 1,7 litres - Amovible Capacité du réservoir à café (g) Capacité du réservoir à marc Pression de la pompe 15 bars Chaudière Acier inoxydable Dispositifs de sécurité Coupe-circuit thermique

Ne jamais mettre les parties sous tension au contact de l’eau : danger de court-circuit ! La vapeur et l’eau chaude peuvent provoquer des brûlures ! Ne jamais diriger le jet de vapeur ou d’eau chaude vers des parties du corps. Toucher la buse de vapeur / eau chaude en faisant très attention : danger de brûlures ! Utilisation prévue Cette machine à café est destinée uniquement à un usage domestique. Toute modification technique de la machine et toute utilisation impropre sont interdites puisqu'elles engendrent des risques ! L’appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant de faibles capacités physiques, mentales ou sensorielles, sans expérience et/ou aux compétences insuffisantes, à moins qu'elles ne soient sous la

CONSIGNES DE SÉCURITÉ

Alimentation secteur Ne brancher la machine à café que sur une prise de courant appropriée. La tension doit correspondre à celle indiquée sur la plaquette de l’appareil. Câble d’alimentation Ne jamais utiliser la machine à café si le câble d’alimentation est défectueux. Si le câble d’alimentation est abîmé, il doit être remplacé par le fabricant ou par son service d’assistance aux clients. Ne pas faire passer le câble d’alimentation sur des arêtes (vives) ou sur des objets très chauds. Le protéger contre l’huile. Ne pas transporter ou tirer la machine à café par son câble. Ne pas retirer la fiche en la tirant par le câble. Ne pas la toucher avec les mains mouillées. Éviter que le câble d’alimentation ne pende librement des tables ou des étagères. Protection des autres personnes Garder les enfants sous supervision, afin d’éviter qu’ils ne jouent avec l’appareil. Les enfants ne se rendent pas compte des risques liés aux appareils électroménagers. Les matériaux utilisés pour l'emballage de la machine doivent être gardés hors de la portée des enfants. Danger de brûlures Ne pas diriger le jet d’eau chaude ou de vapeur vers soi et/ou vers d’autres personnes : danger de brûlures ! Utiliser toujours les poignées ou les boutons prévus à cet effet. Emplacement Ranger la machine à café dans un endroit sûr pour éviter tout risque de renversement ou de blessures. Risque de fuite d’eau chaude ou de vapeur surchauffée : danger de brûlures ! Ne pas garder la machine à une température inférieure à 0°C : le gel pourrait l'endommager. Ne pas utiliser la machine à café en plein air. Ne pas poser la machine sur des surfaces trop chaudes ou à proximité d'une flamme nue : le châssis pourrait fondre ou s'abîmer. Nettoyage Avant de nettoyer la machine, il faut déconnecter la machine avec la touche ON/OFF et retirer la fiche de la prise de courant. Attendre quelques instants pour que la machine se refroidisse. Ne jamais plonger la machine dans l’eau ! Il est strictement interdit d’essayer d’intervenir à l’intérieur de la machine. Ne pas utiliser l’eau qui est restée pendant plusieurs jours dans le réservoir pour un usage alimentaire ; laver le réservoir et le remplir d’eau fraîche potable. Espace pour l’utilisation et l’entretien Pour un fonctionnement correct et efficace de la machine à café, il est conseillé de :

• Choisir une surface d’appui plane et nivelée ;
• Choisir un endroit assez bien éclairé, propre et pourvu d’une prise de courant facilement accessible;

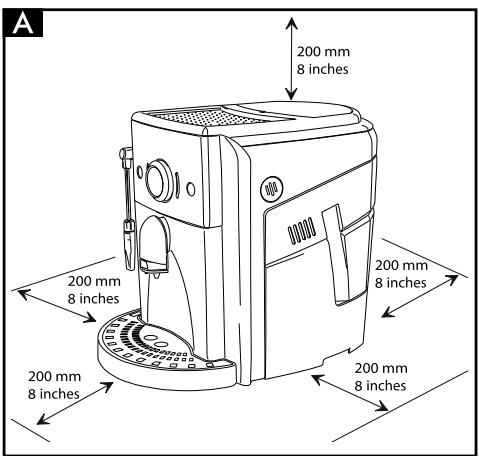

• Prévoir une distance minimum des parois de la machine, conformément à la figure (Fig.A). Rangement de la machine Si la machine doit rester inutilisée pendant longtemps, la mettre hors tension et ôter la fiche de la prise. La ranger dans un lieu sec et hors de la portée des enfants. La protéger contre la poussière et les saletés. Réparations / Entretien En cas de pannes, de dommages ou de défauts présumés à la suite d’une chute, débrancher immédiatement la fiche de la prise. Ne jamais mettre en marche une machine défectueuse. Seuls les centres d'assistance agréés peuvent effectuer des interventions et des réparations. Les réparations ne doivent être effectuées que par un centre d’assistance agréé. Nous déclinons toute responsabilité en cas de dommages pour toute opération non effectuée dans les règles de l’art. En cas d’incendie En cas d’incendie, utiliser des extincteurs à anhydride carbonique (CO2). N’utiliser ni d’eau ni d’extincteurs à poudre. Français supervision d’une personne responsable de leur sécurité ou formées par cette personne en ce qui concerne l’utilisation de l’appareil.

LES COMPOSANTS DE LA MACHINE - MISE EN PLACE Les composants de la machine Réservoir à café en grains avec couvercle Porte de service Tiroir à marc Distributeur (réglable en hauteur) Bac d’égouttement + grille Bandeau de commande Buse de distribution vapeur/eau chaude avec Pannarello Réservoir à eau Câble d'alimentation Bouton robinet eau chaude/vapeur Plaque pour poser les tasses Bac de récupération liquides Groupe de distribution Bandeau de commande Touche de distribution du café fort Touche de distribution du café allongé Touche de sélection de la vapeur Touche ON/OFF DEL d’alerte DEL de température DEL de vapeur / Café double DEL de détartrage Accessoires Clé pour régler la mouture Graisse pour le Groupe de distribution

Pour votre sécurité et celle des tiers, respecter scrupuleusement les « Consignes de sécurité » indiquées à la section 3.

Emballage L’emballage original a été conçu et réalisé pour protéger la machine au cours de sa livraison. Il est conseillé de le garder pour d’éventuels transports à venir.

Opérations préliminaires

• Retirer le bac d’égouttement (5) et sa grille de l’emballage.
• Retirer la machine à café de son emballage. Installer la machine dans un endroit approprié satisfaisant les conditions requises décrites dans les consignes de sécurité (section 3).
• (Fig.15) - Insérer le bac d’égouttement (5) dans le logement prévu à cet effet sur la machine.
• Avant de brancher la fiche sur la prise de courant, vérifier d’avoir effectué toutes les opérations indiquées à la section 4.3. Remarque importante : Il est indispensable de lire le contenu de la section 12 qui explique dans le détail la signification de toutes les signalisations que la machine fournit à l’utilisateur, par les DEL se trouvant sur le bandeau de commande.

Première mise en marche

• (Fig.3) - Soulever légèrement les réservoir à eau (8) et le retirer de son logement.
• (Fig.4) - Le rincer et remplir avec de l’eau fraîche ; il est recommandé de ne pas trop remplir le réservoir. Réintroduire le réservoir dans son logement. Ne remplir le réservoir (8) qu’avec de l'eau fraîche non pétillante. L’eau chaude ainsi que les autres liquides peuvent abîmer le réservoir et/ ou la machine. Ne pas mettre la machine en service, s’il n’y a pas d’eau : s’assurer que le réservoir est suffisamment plein.
• (Fig.1) - Retirer le couvercle du réservoir à café (1).
• (Fig.2) - Verser le café en grains. Remarque : La grille se trouvant dans le réservoir à café ne peut ni ne doit jamais être enlevée.

• Replacer le couvercle sur le réservoir à café (1).
• (Fig.5A) - Brancher la fiche sur la prise de courant au dos de l'appareil.
• (Fig.5B) - Brancher la fiche de l'autre extrémité du câble sur une prise de courant au mur ayant une tension appropriée.
• Pour allumer la machine, il suffit d’appuyer sur la touche (17) ; la DEL (18) commence à clignoter rapidement indiquant qu’il faut amorcer le circuit.
• (Fig.7) - Pour amorcer le circuit, placer un récipient sous la buse de vapeur (Pannarello) (7) ;
• (Fig.8) - Tourner le bouton (10) dans le sens des aiguilles d'une montre et attendre. Une quantité d'eau réglée sortira du Pannarello ; la DEL (18) clignotera doucement, en demandant ainsi la fermeture du robinet (10). Maintenant la DEL (19) commence à clignoter doucement, ce qui indique la phase de réchauffage. Remarque : Avant de remettre la machine en marche après une longue période d’inactivité ou bien si le réservoir à eau a été entièrement vidé, il est conseillé d’amorcer le circuit. Une fois la phase de montée en température terminée, la machine effectue un cycle de rinçage des circuits internes. Une petite quantité d’eau est distribuée ; pendant cette phase les DEL clignotent régulièrement dans le sens inverse des aiguilles d’une montre. Attendre que ce cycle se termine automatiquement.
• La machine est prête à l’emploi lorsque les opérations ci-dessus ont été effectuées.
• S’en tenir attentivement aux instructions suivantes pour distribuer du café, de l’eau chaude ou de la vapeur ainsi que pour utiliser correctement la machine.

RÉGLAGES La machine que vous avez achetée peut effectuer des réglages vous permettant de l’utiliser le mieux.

Réglage du moulin à café Le café est un produit naturel et ses caractéristiques peuvent changer selon son origine et son mélange. La machine à café Spidem est munie d’un système de réglage automatique permettant d’utiliser tout type de café en grains disponible dans le commerce (pas caramélisé). Voilà pourquoi il est conseillé de distribuer quelques cafés avant de régler le moulin à café. Attention ! Tourner délicatement le bouton de réglage du degré de mouture qui se trouve à l’intérieur du réservoir à café seulement lorsque le moulin à café est en fonction. Ne pas introduire de café moulu et/ou soluble dans le réservoir à café en grains. Il est interdit d’y introduire une substance autre que du café en grains. Le moulin à café présente des éléments en mouvement qui peuvent être dangereux ; il est interdit d’y introduire ses doigts et/ou d’autres objets. Désactiver l’interrupteur général et retirer la fiche de la prise de courant avant d’intervenir pour une raison quelconque à l’intérieur du réservoir à café. Ne pas verser de café en grains lorsque le moulin à café est en marche. La machine permet de régler légèrement le degré de mouture pour l’adapter au type de café utilisé. Le réglage doit être effectué à l’aide du pivot situé à l’intérieur du réservoir à café ; appuyer sur le pivot et le tourner uniquement avec la clé fournie. (Fig.28-29) - Appuyer sur le pivot, le tourner d’un seul cran à la fois et distribuer 2 ou 3 cafés : c'est le seul moyen pour remarquer la variation du degré de mouture. Les repères à l’intérieur du réservoir indiquent le degré de mouture réglé.

Français Ne verser que du café en grains dans le réservoir (1). Le café moulu, soluble ou autre risquerait d’endommager la machine.

Réglage du café dans une tasse La machine permet de régler la quantité de café distribué selon vos goûts personnels et/ou les dimensions de vos grandes ou petites tasses. Chaque fois que l'on appuie et que l'on relâche les touches (14) ou (15), la machine distribue une quantité, programmée et différente, de café. Cette quantité peut être programmée de nouveau à votre gré. On peut associer une distribution de café à chaque touche ; ce qui se produit de façon indépendante. À titre d'exemple, voilà la programmation de la touche (14), à laquelle on associe normalement le café expresso.

• (Fig.10) - Mettre une tasse sous le distributeur.
• (Fig.12) - Appuyer sur la touche (14) et la garder enfoncée ; pendant cette phase les DEL (19) et (20) clignotent alternativement.
• (Fig.12) - Lorsque la quantité souhaitée est atteinte, relâcher la touche (14). Maintenant la touche (14) est programmée ; chaque fois que l'on y appuie et que l'on la relâche, la machine distribue la même quantité que programmée précédemment.

Réglage du distributeur de café (Fig.9) - Le distributeur peut être réglé en hauteur pour mieux s’adapter aux dimensions des tasses que vous voulez utiliser. Pour effectuer ce réglage, lever ou baisser le distributeur manuellement. Positionner le distributeur ainsi : (Fig.10) - pour utiliser de petites tasses ; (Fig.11) - pour utiliser de grandes tasses.

Stand-by La machine a été conçue pour l'économie d'énergie. 60 minutes après la dernière utilisation, la machine s’éteint automatiquement. Pour redémarrer la machine, il suffit d’appuyer sur la touche (17) ; dans ce cas, la machine effectue le rinçage seulement si la chaudière s'est refroidie.

DISTRIBUTION DE CAFÉ

Remarque : Si la machine ne distribue pas de café, vérifier si le réservoir à eau est rempli. Avant de distribuer du café, vérifier que la DEL verte de température atteinte (19) reste allumée de manière fixe, que le réservoir à eau et que le réservoir à café sont remplis.

• (Fig.10 - Fig.11) - Placer une ou bien deux tasses (grandes ou petites) sous les buses du distributeur (4) ; ce dernier peut être réglé en hauteur afin qu’il s’adapte aux tasses.
• (Fig.12) - Pour distribuer du café, il faut appuyer et relâcher la touche (14) pour un café expresso, ou la touche (15) pour un café allongé.
• Le cycle de distribution démarre ensuite : pour distribuer 1 café appuyer sur la touche une seule fois ; pour distribuer 2 cafés appuyer 2 fois de suite sur la touche. Avec ce mode de fonctionnement, la machine mout et dose automatiquement la juste quantité de café. La préparation de deux cafés demande deux cycles de mouture et deux cycles de distribution gérés automatiquement par la machine ; cette option est indiquée par la DEL 20 clignotante.
• Après avoir terminé le cycle de préinfusion, le café commence à s’écouler du distributeur (4).
• La distribution de café s’arrêtera automatiquement lorsque le niveau réglé sera atteint ; il est quand même possible d’interrompre la distribution du café en appuyant sur la touche activée précédemment. La machine est réglée pour la préparation d’un véritable café expresso italien. Cette caractéristique pourrait augmenter légèrement les temps de distribution, mais cela au profit du goût plus intense du café. DISTRIBUTION D’EAU CHAUDE - PRÉPARATION DU CAPPUCCINO

DISTRIBUTION D’EAU CHAUDE

Attention : il peut y avoir quelques éclaboussures d’eau chaude au début : danger de brûlures. La buse de distribution de l’eau chaude peut atteindre des températures élevées : éviter tout contact direct avec les mains. que l'eau résiduelle contenue dans la buse de vapeur (Pannarello) sorte. Quelques instants après, seule la vapeur sera distribuée.

• Fermer le bouton (10).
• Remplir 1/3 du récipient servant à préparer le cappuccino avec du lait froid.

• Avant de distribuer de l’eau chaude, vérifier que la DEL verte de température atteinte (19) est allumée. Procéder comme il suit lorsque la machine est prête à distribuer du café :
• (Fig.7) - Placer une tasse et/ou un récipient sous la buse d’eau chaude/vapeur (7).
• (Fig.8) - Tourner le bouton (10) dans le sens des aiguilles d’une montre.
• Prélever la quantité d’eau chaude désirée ; pour interrompre la distribution d’eau chaude, tourner le bouton (10) dans le sens inverse des aiguilles d’une montre. La machine se remet alors en mode de fonctionnement normal. Quelquefois il se peut que, lorsqu’on ouvre le robinet (10), l’eau chaude ne s’écoule pas et la DEL (19) clignote doucement. Il suffira d’attendre que la DEL (19) reste allumée fixe, pour que de l’eau chaude sorte du Pannarello.

DISTRIBUTION DE VAPEUR / PRÉPARATION DU CAPPUCCINO La vapeur peut être utilisée pour émulsionner le lait pour le cappuccino, mais aussi pour réchauffer les boissons. Danger de brûlures ! Au début de la distribution, il peut y avoir des éclaboussures d'eau chaude. La buse de distribution peut atteindre des températures élevées : éviter tout contact direct avec les mains. Pour un résultat optimal dans la préparation du cappuccino, utiliser du lait froid.

• (Fig.14) - Plonger la buse de vapeur (Pannarello) dans le lait à réchauffer et ouvrir le bouton (10) ; faire tourner le récipient avec des mouvements lents du bas vers le haut pour que la formation de mousse soit uniforme.
• Après avoir terminé d’utiliser la vapeur, fermer le bouton (10).
• Procéder de la même façon pour réchauffer d'autres boissons. Après avoir utilisé la buse de vapeur (Pannarello), laver cette dernière comme il est décrit à la section « Nettoyage et Entretien ». Une fois le lait émulsionné, distribuer du café. Appuyer sur la touche (16) : Modèle Mycoffee : suivre les instructions décrits à la

section 8.1 pour que la machine revienne à la température de distribution du café.

Modèle Mycoffee Rapid Steam : la machine revient automatiquement à la température de distribution du café. En cas de périodes d’inutilisation, la machine revient automatiquement à la température pour la distribution du café, de façon à éviter tout gaspillage inutile d'énergie.

Passage de la vapeur au café (modèle Mycoffee seulement)

• (Fig.13) - Avec la machine prête à distribuer du café, appuyer sur la touche (16) ; la DEL (20) s’allume. La machine nécessite un temps de préchauffage, au cours de cette phase la DEL (19) clignote.

• Lors du passage de la distribution de vapeur à la distribution de café, la DEL (19) clignote rapidement, ce qui indique que la température de la machine est trop élevée et que cette dernière ne peut pas distribuer de café.

• Avant de distribuer de la vapeur, attendre que la DEL verte (19) reste allumée fixe.

• Pour pouvoir distribuer le café, il faut faire couler de l’eau.

• (Fig.7 - Fig.8) - Placer un récipient sous la buse de vapeur (Pannarello) (7) ; ouvrir le bouton (10) « Eau chaude/vapeur » pendant quelques secondes pour (Fig.7 - Fig.8) - Placer un récipient sous la buse de vapeur (Pannarello) (7) et tourner le bouton vapeur (10) dans le sens des aiguilles d’une montre; attendre Français

jusqu’à ce la DEL de température atteinte (19) reste allumée fixe. Enfin, fermer le bouton en le tournant dans le sens inverse des aiguilles d’une montre.

• L’entretien et le nettoyage ne peuvent être effectués que si la machine est froide et débranchée du réseau électrique.
• Ne pas plonger la machine dans l’eau. Ne pas laver ses composants au lave-vaisselle.
• Ne pas utiliser d’objets pointus ou de produits chimiques agressifs (solvants) pour le nettoyage.
• Pour le nettoyage de la machine, utiliser un chiffon doux et propre, légèrement imbibé d’eau.

NETTOYAGE ET ENTRETIEN - DÉTARTRAGE

• (Fig.19-20) - Nettoyer le logement de service. Nous vous recommandons de nettoyer et de vider chaque jour : - le tiroir à marc (3) - le bac de récupération liquides (12).

Groupe de distribution

• Nettoyer le Groupe de distribution (13) chaque fois qu’il faut remplir le réservoir à café en grains et, en tout cas, une fois par semaine au moins.
• Éteindre la machine en appuyant sur l’interrupteur (17) et ôter la fiche de la prise de courant.
• (Fig.18 - Fig.19) - Ouvrir la porte de service (2). Retirer le tiroir à marc (3) et le bac de récupération liquides (12).

• Ne pas laisser sécher la machine et/ou ses composants dans un four à micro-ondes et/ou un four traditionnel.

• (Fig.21) - Enlever le Groupe de distribution (13) en le tenant par la poignée prévue à cet effet et en appuyant sur la touche « PUSH ». Ne laver le Groupe de distribution qu’à l’eau tiède, sans détergent.

• (Fig.16) - Une fois par jour, après avoir réchauffé le lait, démonter la partie extérieure du Pannarello et la laver avec de l’eau potable fraîche.

• (Fig.22) - Laver le Groupe de distribution avec de l’eau tiède; nettoyer soigneusement le filtre supérieur.

• (Fig.17) - Il est nécessaire de nettoyer la buse de vapeur une fois par semaine. Pour ce faire il faut : - enlever la partie extérieure du Pannarello (pour le nettoyage normal) ; - retirer la partie supérieure du Pannarello de la buse de vapeur ; - laver la partie supérieure du Pannarello avec de l'eau fraîche potable ; - laver la buse de vapeur avec un chiffon humide et enlever tout éventuel résidu de lait ; - replacer la partie supérieure dans la buse de vapeur (vérifier qu’elle est insérée complètement). Monter à nouveau la partie extérieure du Pannarello.
• (Fig.4) - Il est conseillé de nettoyer une fois par jour le réservoir à eau : - Extraire le filtre situé à l’intérieur du réservoir et le nettoyer avec de l’eau courante potable. - Replacer le filtre dans son logement en exerçant une légère pression et en effectuant une petite rotation. - Remplir le réservoir avec de l’eau fraîche potable.
• (Fig.15) - Vider et laver tous les jours le bac d'égouttement.
• (Fig.9) - Une fois par semaine, retirer le distributeur en le tirant vers le bas et le laver à l’eau tiède. Après l’avoir lavé, le replacer dans son logement.

• Laver et essuyer soigneusement tous les éléments du Groupe de distribution.
• Nettoyer soigneusement le logement interne de la machine
• (Fig.23) - Vérifier que les deux repères coïncident.
• (Fig.24) - Vérifier que le levier est au contact de la base du Groupe de distribution. Appuyer sur la touche « PUSH » pour s’assurer que le Groupe de distribution est dans la bonne position. Lubrifier le Groupe de distribution après 500 distributions environ. Il est possible d’acheter de la graisse pour lubrifier le Groupe de distribution auprès des centres d’assistance agréés.
• (Fig.25) - Lubrifier les convoyeurs du groupe uniquement avec la graisse fournie.
• (Fig.26-27) - Distribuer la graisse de façon uniforme sur les convoyeurs latéraux.
• Introduire à nouveau le Groupe de distribution dans le logement prévu à cet effet jusqu’à ce qu’il soit bien enclenché SANS appuyer sur la touche « PUSH ».
• Introduire le tiroir à marc et le bac de récupération liquides. Fermer la porte de service.

DÉTARTRAGE - ÉLIMINATION

La formation du calcaire est une conséquence naturelle entraînée par l’utilisation de l’appareil. Le cycle de détartrage est nécessaire tous les 1 à 2 mois ou en cas de réduction de la quantité d'eau débitée. La DEL 21 commerce à clignoter lorsqu’il faut effectuer un cycle de détartrage. Utiliser le détartrant SAECO (Fig.30). Il a été développé de manière spécifique pour préserver les performances et la longévité de la machine à café, et pour éviter le bouchage des buses de diffusion. Attention ! Ne jamais utiliser de vinaigre pour détartrer la machine. (Fig.17) - Avant de procéder au détartrage, extraire le Pannarello de la buse de vapeur comme il est décrit à la section « Nettoyage et Entretien ».

• Mettre en marche la machine en appuyant sur la touche ON/OFF (17). Attendre que la machine ait terminé les cycles de rinçage et de préchauffage.
• Mélanger le produit détartrant avec de l’eau comme indiqué sur l’emballage du produit et verser cette solution dans le réservoir à eau.
• (Fig.7) - Placer un récipient sous la buse de vapeur (7).
• (Fig.8) - Vidanger le réservoir à l’aide d'une tasse à la fois, en tournant le bouton vapeur (10) dans le sens des aiguilles d'une montre. Pour arrêter la distribution, tourner le bouton (10) dans le sens inverse des aiguilles d'une montre.
• Pendant les différents intervalles, mettre la machine hors tension en appuyant sur la touche ON/OFF (17) et attendre 10 à 15 minutes pour que la solution détartrante ait son effet. Vider le récipient.
• Répéter ces opérations jusqu’à épuisement de la solution détartrante dans le réservoir.
• Dès que la machine aura terminé la solution détartrante, rincer le réservoir à eau et le remplir avec de l'eau fraîche.
• Mettre en marche la machine en appuyant sur la touche ON/OFF (17).
• (Fig.8) - Vidanger le contenu du réservoir à eau en tournant le bouton vapeur (10) dans le sens des aiguilles d'une montre. La distribution s’arrête en tournant le bouton (10) dans le sens inverse des aiguilles d'une montre. Une fois le détartrage terminé, introduire le Pannarello dans la buse de vapeur comme il est décrit à la section « Nettoyage et Entretien ». Appuyer sur le bouton (16) pendant 6 secondes pour désactiver l’alarme du détartrage. Le détartrant doit être utilisé en suivant à la lettre les préconisations du mode d’emploi de l’appareil concerné et selon la réglementation en vigueur dans le pays. 11 ÉLIMINATION L’ appareil est en conçu et fabriqué pour faciliter sa valorisation, son recyclage ou sa réutilisation conformément à la directive européenne 2002/96/CEE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). Le logo ci-contre apposé sur l’appareil indique que ce produit ne peut pas être éliminé avec les déchets ménagers non triés. Lorsque vous aurez décidé de vous en séparer définitivement, il convient de faire procéder à la collecte sélective de cet appareil en vous conformant au mode de reprise mis en place dans votre commune (collecte ponctuelle des encombrants, déchèterie), ou en faisant appel au service de reprise proposé par votre distributeur, ou bien, en le confiant à des organisations caritatives et des associations à but non lucratif. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine. Français 10 DÉTARTRAGE

Signalisations Allumée fixe Clignotement lent Clignotement rapide

Allumées fixes en même temps

Clignotement tournant (alternatif) Causes Remèdes Machine à la bonne température : - pour la distribution du café ; - pour la distribution de l’eau chaude. Machine en phase de réchauffage pour la distribution de café, d’eau chaude et de vapeur. La température de la machine est trop Il est nécessaire de purger l’eau élevée ; dans ce mode la machine ne dans un récipient en tournant le peut pas distribuer de café. bouton Vapeur (10) jusqu’à ce que la DEL verte de température atteinte (19) reste allumée fixe. La machine a atteint la température nécessaire pour la distribution de vapeur Cela indique que la machine est en train de programmer la quantité de café dans la tasse (voir section 5.2) Machine en phase de distribution d’un café double. Clignotement lent Allumée fixe Clignotement rapide Quantité d’eau insuffisante dans le Remplir le réservoir avec de l'eau réservoir. fraîche potable, réamorcer le circuit et recommencer le procédé. Réservoir à café vide. Remplir le réservoir avec du café en grains et recommencer le procédé. Tiroir à marc plein Bac de récupération liquides plein Avec la machine allumée, vider le tiroir à marc et le bac de récupération liquides. Circuit de l'eau désamorcé. Amorcer le circuit de l’eau de la machine comme il est décrit à la

Signalisations Clignotement lent Causes Remèdes Le groupe de distribution, le tiroir à marc, la porte de service ou le robinet NE se trouvent PAS dans la bonne position de fonctionnement de la machine. Pour que la lumière rouge s’éteigne, il est nécessaire que tout élément soit inséré ou bien serré de façon correcte. La machine nécessite un cycle de Effectuer le détartrage comme il est détartrage. décrit à la section 10 Clignotement lent Français

La machine est en train d’effectuer le cycle de rinçage.

Clignotement dans le sens inverse des aiguilles d’une montre (cycliquement)

Clignotantes - en même temps La machine est dans un état anormal Éteindre la machine et la rallumer au et ne permet pas de distribuer de bout de 30 secondes. café, d’eau chaude ou de vapeur. Essayer 2 ou 3 fois. Si la machine NE redémarre PAS, contacter le centre d’assistance.

PROBLÈMES - CAUSES - REMÈDES Problèmes Causes La machine ne se met pas en marche Le café n’est pas assez chaud. La machine n’est pas branchée sur le réseau électrique. Les tasses sont froides. La machine ne distribue ni d’eau chaude ni de vapeur. Le café ne mousse pas. La machine se réchauffe trop lentement ou la quantité d’eau qui sort de la buse est insuffisante. Le Groupe de distribution ne peut pas être démonté. Remèdes Brancher la machine sur le réseau électrique. Réchauffer les tasses avec de l’eau chaude. Le trou de la buse de vapeur est Nettoyer le trou de la buse de vapeur à obturé. l’aide d’une aiguille. Vérifier que la machine est éteinte et froide avant d’effectuer cette opération. Pannarello sale. Nettoyer le Pannarello. Le mélange n’est pas approprié, le café Changer de mélange de café ou régler la torréfié n’est pas frais ou bien il a un mouture comme indiqué à la section 5.1. degré de mouture trop gros. Le circuit de la machine est bouché par Détartrer la machine. des dépôts de calcaire. Le Groupe de distribution est mal positionné. Mettre en marche la machine. Fermer la porte de service. Le groupe de distribution revient automatiquement à sa position d’origine. Tiroir à marc inséré. Retirer le tiroir à marc avant d’extraire le groupe de distribution. La machine mout, mais le café ne Le réservoir à eau est vide. Remplir le réservoir à eau et réamorcer sort pas. le circuit (Sect.4.3). (voir remarque) Le Groupe de distribution est sale. Nettoyer le Groupe de distribution (Sect.9.1). Le circuit n’est pas amorcé. Réamorcer le circuit (Sect. 4.3). Événement extrême se produisant lor- Distribuer quelques cafés comme indisque la machine est en train de régler qué à la section 5.1. automatiquement la dose. Distributeur sale. Nettoyer le distributeur. Café trop aqueux. Événement extrême se produisant lor- Distribuer quelques cafés comme indi(voir remarque) sque la machine est en train de régler qué à la section 5.1. automatiquement la dose. Le café coule lentement. Le café est moulu trop fin. Changer de mélange de café ou régler la (voir remarque) mouture comme indiqué à la section 5.1. Le circuit n’est pas amorcé. Réamorcer le circuit (Sect. 4.3). Le Groupe de distribution est sale. Nettoyer le Groupe de distribution (Sect.9.1). Le café coule hors du distributeur. Le distributeur est obturé. Nettoyer le distributeur et ses trous de sortie. Remarque : ces problèmes peuvent être normaux si le mélange de café a été changé ou si on est en train d'effectuer la première installation ; dans ce cas-là, attendre que la machine ait effectué un réglage automatique comme il est décrit à la section 5.1. Pour toute panne non détaillée dans le tableau ci-dessus ou en cas de remèdes insuffisants à résoudre le problème, s'adresser à un centre d'assistance agréé.

- Via Torretta, 240 - 40041 Gaggio Montano (Bo) - Italy déclarons sous notre responsabilité que le produit:

suivant les dispositions des directives CE 73/23, CE 89/336, CE 92/31, CE 93/68. Gaggio Montano - li, 23/06/2008 R & D Manager Mr. Andrea Castellani Français auquel se réfère cette déclaration est conforme aux normes suivantes :

• Sécurité d’appareils électroménagers et électriques - Prescriptions générales EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006)
• Sécurité d’appareils électroménagers et électriques - Partie 2-15 Prescriptions particulières pour les appareils de chauffage des liquides EN 60335-2-15 (2002) + A1(2005)
• Sécurité des appareils pour usage domestique et analogue. Champs électromagnétiques Méthodes pour l’évaluation et les mesures EN 50366 (2003) + A1 (2006).
• Sécurité d’appareils électroménagers et électriques - Partie 2-14 Prescriptions particulières pour poulvérisateurs et moulins à café EN 60335-2-14 (2006).
• Limites et méthodes de mesure des perturbations radio produites par les appareils électroménagers ou analogues com électriques ou des dispositifs thermiques, par les outils électriques et par les appareils électriques analogues - EN 55014-1 (2006)
• Compatibilité électromagnétique (CEM)

Partie 3 Limites - Section 2 : Limites pour les émissions de courant harmonique (courant

appelé par les appareils ≤ 16A par phase) - EN 61000-3-2 (2006)

• Compatibilité électromagnétique (CEM)

Partie 3 Limites - Section 3 : Limitation des variations et des fluctuations de tension et du papillotement

dans les réseaux d’alimentation basse tension pour appareils ayant un courant nominal ≤ 16A. EN 61000-3-3 (1995) + A1 (2001) + A2 (2005)

• Prescriptions d’immunité pour les appareils électroménagers, outils électriques et appareils analogues. Norme de famille de produits EN 55014-2 (1997) + A1 (2001)
