Typ produktu	Automatyczny ekspres do kawy z wbudowanym młynkiem
Marka	SAECO
Model	SPIDEM MY COFFEE RAPID STEAM - MANUAL 2
Wymiary (S x W x G)	370 x 370 x 480 mm
Waga netto	9 kg
Zasilanie	220-240 V ~ 50/60 Hz
Ciśnienie pompy	15 barów
Pojemność zbiornika wody	1,7 l
Pojemność zbiornika kawy	250 g (szacunkowo)
Materiał obudowy	Termoplast
Kocioł	Stal nierdzewna
Funkcje	Espresso, lungo, cappuccino, gorąca woda, para
Rodzaj kawy	Wyłącznie w ziarnach (nie mielona)
Regulacja mielenia	Tak, za pomocą klucza (grube, średnie, drobne)
Automatyczne wyłączanie	Tak, po 60 minutach bezczynności
Czyszczenie	Regularne czyszczenie zespołu zaparzającego, odkamienianie co 1-2 miesiące
Bezpieczeństwo	Wyłącznik termiczny, ochrona przed oparzeniami
Akcesoria w zestawie	Klucz do regulacji mielenia, smar do zespołu zaparzającego
Przeznaczenie	Wyłącznie domowe
Gwarancja	2 lata (standard producenta)

Często zadawane pytania - SPIDEM MY COFFEE RAPID STEAM - MANUAL 2 SAECO

Jak ustawić stopień mielenia?

Użyj dostarczonego klucza, aby obrócić trzpień znajdujący się wewnątrz zbiornika kawy, tylko gdy młynek pracuje. Obracaj o jeden stopień na raz i testuj, parząc 2-3 kawy. Oznaczenia: 1 = grube, 2 = średnie, 3 = drobne.

Jak przygotować cappuccino?

Naciśnij przycisk pary (16) i poczekaj, aż zaświeci się zielona dioda. Zanurz dyszę Pannarello w zimnym mleku (1/3 pojemnika), otwórz pokrętło pary (10) i wykonuj powolne ruchy góra-dół, aby spienić mleko. Zamknij pokrętło, a następnie parz espresso.

Co zrobić, jeśli ekspres nie parzy kawy?

Sprawdź, czy zbiornik wody jest napełniony i czy obieg jest odpowietrzony (patrz sekcja 4.3). Upewnij się, że zbiornik kawy zawiera ziarna. Jeśli problem nie ustępuje, wyczyść zespół zaparzający i sprawdź, czy jest prawidłowo włożony.

Jak odkamieniać ekspres?

Użyj odkamieniacza SAECO. Wymieszaj go z wodą w zbiorniku, umieść pojemnik pod dyszą pary, a następnie otwieraj pokrętło pary co jakiś czas, aby spuścić roztwór. Pozostaw na 10-15 minut między cyklami. Następnie wypłucz czystą wodą. Wyłącz alarm odkamieniania, przytrzymując przycisk pary (16) przez 6 sekund.

Co oznaczają diody na panelu sterowania?

Stałe zielone światło oznacza osiągnięcie temperatury. Powolne miganie oznacza nagrzewanie. Szybkie miganie wskazuje zbyt wysoką temperaturę: odpowietrz wodę przez dyszę pary. Migające czerwone światło sygnalizuje pusty zbiornik, pełny pojemnik na fusy lub błąd pozycjonowania.

Jak wyczyścić zespół zaparzający?

Wyłącz ekspres i odłącz go. Otwórz drzwiczki serwisowe, wyjmij pojemnik na fusy i tackę ociekową. Naciśnij przycisk PUSH, aby odblokować zespół zaparzający i wyjmij go. Umyj go w ciepłej wodzie bez detergentu, wyczyść górny filtr, dokładnie osusz. Nasmaruj prowadnice dołączonym smarem przed ponownym zamontowaniem.

Dlaczego kawa wypływa wolno?

Może to być spowodowane zbyt drobnym mieleniem: ustaw młynek na grubszy stopień. Sprawdź również, czy obieg nie jest odpowietrzony (odpowietrz przez dyszę pary). Brudny zespół zaparzający może spowalniać przepływ: wyczyść go zgodnie z instrukcją.

Jak zaprogramować ilość kawy w filiżance?

Umieść filiżankę pod wylewką. Przytrzymaj przycisk (14) lub (15) w zależności od żądanej kawy. Diody migają naprzemiennie. Puść przycisk po osiągnięciu pożądanej ilości. Ekspres zapamiętuje tę ilość na przyszłe parzenia.

Dlaczego kawa nie jest wystarczająco gorąca?

Zimne filiżanki chłodzą kawę. Opłucz filiżanki gorącą wodą przed parzeniem. Upewnij się również, że ekspres osiągnął temperaturę roboczą (stałe zielone światło). Jeśli problem nie ustępuje, sprawdź, czy kocioł nie jest zakamieniony.

Jak wymienić zbiornik wody?

Unieś lekko zbiornik (8) i wyjmij go z gniazda. Opłucz go świeżą wodą i wyjmij filtr do czyszczenia. Napełnij świeżą, niegazowaną wodą i włóż zbiornik z powrotem. Nigdy nie używaj gorącej wody ani innych płynów.

INSTRUKCJA OBSŁUGI SPIDEM MY COFFEE RAPID STEAM - MANUAL 2 SAECO

Gratulujemy Państwu zakupu naszego ekspresu do kawy espresso i dziękujemy za powierzone nam zaufanie. Przed uruchomieniem urządzenia radzimy Państwu uważnie przeczytać instrukcję użytkowania, która objaśnia, w jaki sposób należy go używać, myć i utrzymywać w doskonałym stanie. Jeżeli mają Państwo jakieś pytania, należy zwrócić się do sprzedawcy lub bezpośrednio do producenta. Będziemy zaszczyceni możliwością udzielenia Państwu wszelkich informacji.

Rys.1

Rys.2

Ekspres do kawy jest przeznaczony do przygotowywania kawy espresso z kawy ziarnistej i wyposażony jest w urządzenie do przygotowywania pary i gorącej wody. Elegancko zaprojektowany ekspres przeznaczony jest do użytku domowego i nie nadaje się do intensywnego wykorzystania profesjonalnego.

Uwaga. Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane

przez:

• użytkowanie błędne i niezgodne z przewidzianym celem;
• naprawy niewykonane w autoryzowanych centrach serwisowych;
• przerobienie kabla zasilającego;
• przerobienie jakiejkolwiek części urządzenia;
• składowanie i użytkowanie maszyny w temperaturze niższej niż 0°C
• używanie nieoryginalnych części zamiennych i akcesoriów.

W każdym powyższym wypadku gwarancja traci swoją ważność.

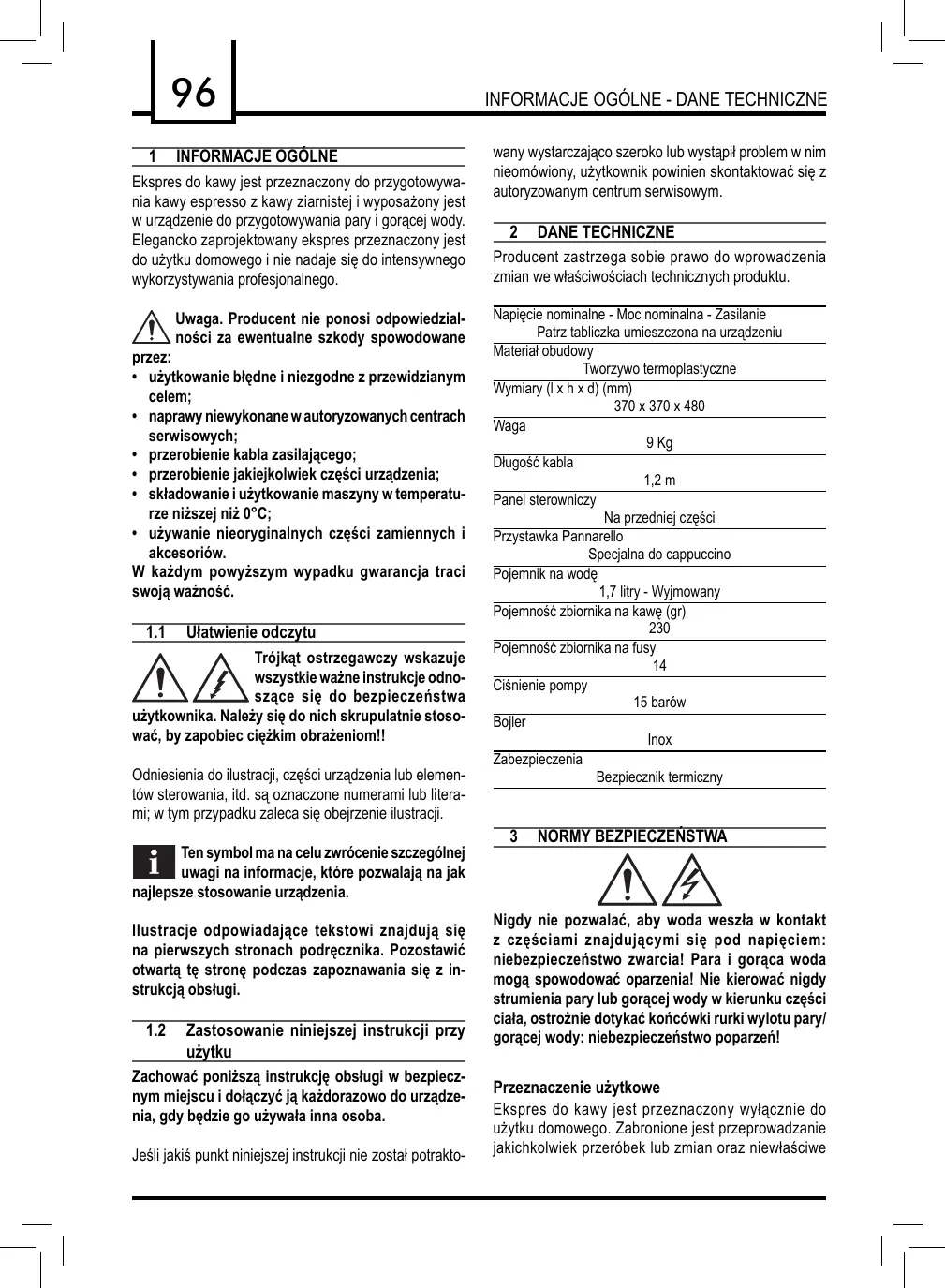

1.1 Ułatwienie odczytu

Trójkąt ostrzegawczy wskazuje wszystkie ważne instrukcje odnoszące się do bezpieczeństwa

użytkownika. Należy się do nich skrupulatnie stosować, aby zapobiec ciężkim obrażeniom!

Odniesienia do ilustracji, części urządzenia lub elementów sterowania itd. są oznaczone numerami lub literami; w tym przypadku należy obejrzeć ilustrację.

Ten symbol ma na celu zwrócenie szczególnej

uwagi na informacje, które pozwalają na jak

najlepsze stosowanie urządzenia.

Ilustracje odpowiadające tekstowi znajdują się na pierwszych stronach podręcznika. Pozostawić otwartą tę stronę podczas zapoznawania się z instrukcją obsługi.

1.2 Zastosowanie niniejszej instrukcji przy użyciu

Zachować niniejszą instrukcję obsługi w bezpiecznym miejscu i dołączyć ją każdorazowo do urządzenia, gdy będzie go używała inna osoba.

Jeśli jakiś punkt niniejszej instrukcji nie został potraktowany

wystarczająco szeroko lub wystąpił problem w nim nieomówiony, użytkownik powinien skontaktować się z autoryzowanym centrum serwisowym.

2 DANE TECHNICZNE

Producent zastrzega sobie prawo do wprowadzania zmian we właściwościach technicznych produktu.

Napięcie nominalne - Moc nominalna - Zasilanie

Patrz tabliczka umieszczona na urządzeniu

Materiał obudowy

Tworzywo termoplastyczne

Przystawka Pannarello

Specjalna do cappuccino

Pojemnik na wodę

1,7 litra - wyjmowany

Pojemność zbiornika na kawę (g)

230

Pojemność zbiornika na fusy

14

Ciśnienie pompy

15 barów

Bojler

Inox

Zabezpieczenia

Bezpiecznik termiczny

3 NORMY BEZPIECZEŃSTWA

Nigdy nie pozwalać, aby woda weszła w kontakt z częściami znajdującymi się pod napięciem: niebezpieczeństwo zwarcia! Para i gorąca woda mogą powodować oparzenia! Nie kierować nigdy strumienia pary lub gorącej wody w kierunku osób, ostrożnie dotykać końcówki wylotu pary/gorącej wody: niebezpieczeństwo poparzeń!

Przeznaczenie użytkowe

Ekspres do kawy jest przeznaczony wyłącznie do użytku domowego. Zabronione jest przeprowadzanie jakichkolwiek przeróbek lub zmian oraz niewłaściwe

użytkowanie, z powodu zagrożeń, jakie może to spowodować! Urządzenie nie jest przeznaczone do użytkowania przez osoby (włączając dzieci) o ograniczonych możliwościach fizycznych, umysłowych oraz o ograniczonych zdolnościach zmysłowych, lub w przypadku niewystarczającego doświadczenia lub odpowiedniego przygotowania; może się to odbywać jedynie pod nadzorem osoby odpowiedzialnej za bezpieczeństwo wyżej wymienionych osób oraz po uprzednim ich poinstruowaniu co do sposobu użytkowania urządzenia.

Zasilanie elektryczne

Podłącz ekspres do kawy jedynie do odpowiedniego gniazdka elektrycznego.

Napięcie musi odpowiadać napięciu podanemu na tabliczce umieszczonej na urządzeniu.

Kabel zasilania

Nie używać nigdy ekspresu do kawy, jeśli kabel zasilania jest wadliwy.

Gdy kabel zasilający jest uszkodzony, musi być wymieniony przez producenta lub przez upoważniony serwis obsługi klientów. Nie przeprowadzać kabla zasilającego przez kąty lub ostre krawędzie, nad gorącymi przedmiotami i chronić go od oleju.

Nie przywierać i nie ciągnąć ekspresu do kawy, trzymając go za kabel.

Nie wyciągać wtyczki z gniazdka, ciągnąc za kabel i nie dotykać jej mokrymi rękami.

Unikać swobodnego zwisania kabla zasilającego ze stołów czy półek.

Ochrona osobista

Nie pozostawiać dzieci bez opieki, aby uniknąć zabawy urządzeniem.

Dzieci nie zdają sobie sprawy z zagrożeń powodowanych przez urządzenia gospodarstwa domowego. Nie zostawiać ma

teriałów użytych do opakowania urządzenia w zasięgu dzieci.

Niebezpieczeństwo poparzeń

Unikać kierowania strumienia pary i/lub gorącej wody w swoją stronę lub w kierunku innych osób: niebezpieczeństwo poparzeń!

Używać zawsze przeznaczone do tego celu uchwyty lub pokrętła.

Usytuowanie

Umieść ekspres do kawy w bezpiecznym miejscu, gdzie nikt nie będzie mógł go przewrócić lub zostać zraniony przez jego części.

Możliwość wydostania się gorącej wody i pary: Niebezpieczeństwo poparzeń!

Nie trzymać urządzenia w temperaturze niższej niż 0°C; istnieje niebezpieczeństwo uszkodzenia urządzenia przez lód. Nie używać ekspresu do kawy na świeżym powietrzu.

Nie umieszczać urządzenia w pobliżu bardzo rozgrzanych powierzchni ani otwartego ognia, obudowa mogłaby się stopić lub zostać uszkodzona.

Czyszczenie

Przed czyszczeniem urządzenia, należy je wyłączyć przy pomocy przycisku ON/OFF i wyciągnąć następnie wtyczkę z gniazdka elektrycznego. Ponadto odczekać, aż urządzenie się ochłodzi.

Nie zanurzać nigdy urządzenia w wodzie!

Surowo zabrania się przeprowadzania interwencji wewnątrz urządzenia.

Nie używać do celów spożywczych wody pozostającej w pojemniku przez kilka dni. Umyć pojemnik i napełnić go świeżą, pitną wodą.

Miejsce przeznaczone do użytku i konserwacji

Dla uzyskania poprawnego funkcjonowania ekspresu do kawy zaleca się przestrzeganie następujących warunków:

• Wybrać dobrze wypoziomowaną powierzchnię.
• Wybrać pomieszczenie wystarczająco oświetlone, higieniczne, z łatwo dostępnym kontaktem elektrycznym.

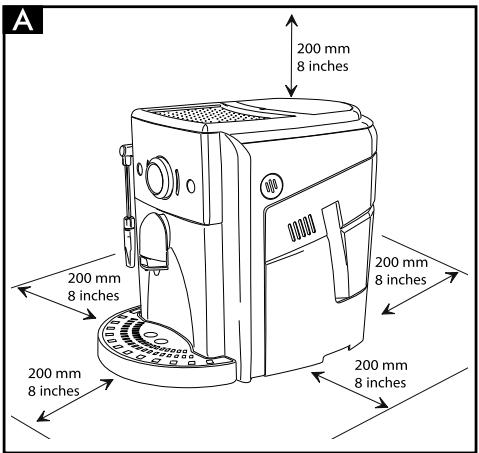

• Umieścić urządzenie w odpowiedniej odległości od ścian zgodnie ze wskazówkami na rysunku (Rys. A).

Ochrona urządzenia

Jeżeli urządzenie nie jest używane przez dłuższy okres czasu, należy je wyłączyć i wyjąć wtyczkę z gniazdka. Przechowywać urządzenie w suchym i niedostępnym dla dzieci miejscu. Chronić urządzenie przed kurzem i brudem.

Naprawy/Konserwacja

W przypadku awarii, usterek lub podejrzenia o uszkodzenia powstałe w wyniku upadku, natychmiast wyjąć wtyczkę z gniazdka. Nigdy nie włączać wadliwego urządzenia. Tylko Autoryzowane Centra Serwisowe mogą dokonywać interwencji i napraw. Reparacje muszą być wykonywane wyłącznie w autoryzowanym centrum serwisowym. Nie ponosimy odpowiedzialności za ewentualne szkody spowodowane przez interwencje niewykonane według powyższych zaleceń.

Postępowanie w przypadku pożaru

W przypadku pożaru używać gaśnicy z dwutlenkiem węgla (CO2). Nie używać gaśnic wodnych ani proszkowych.

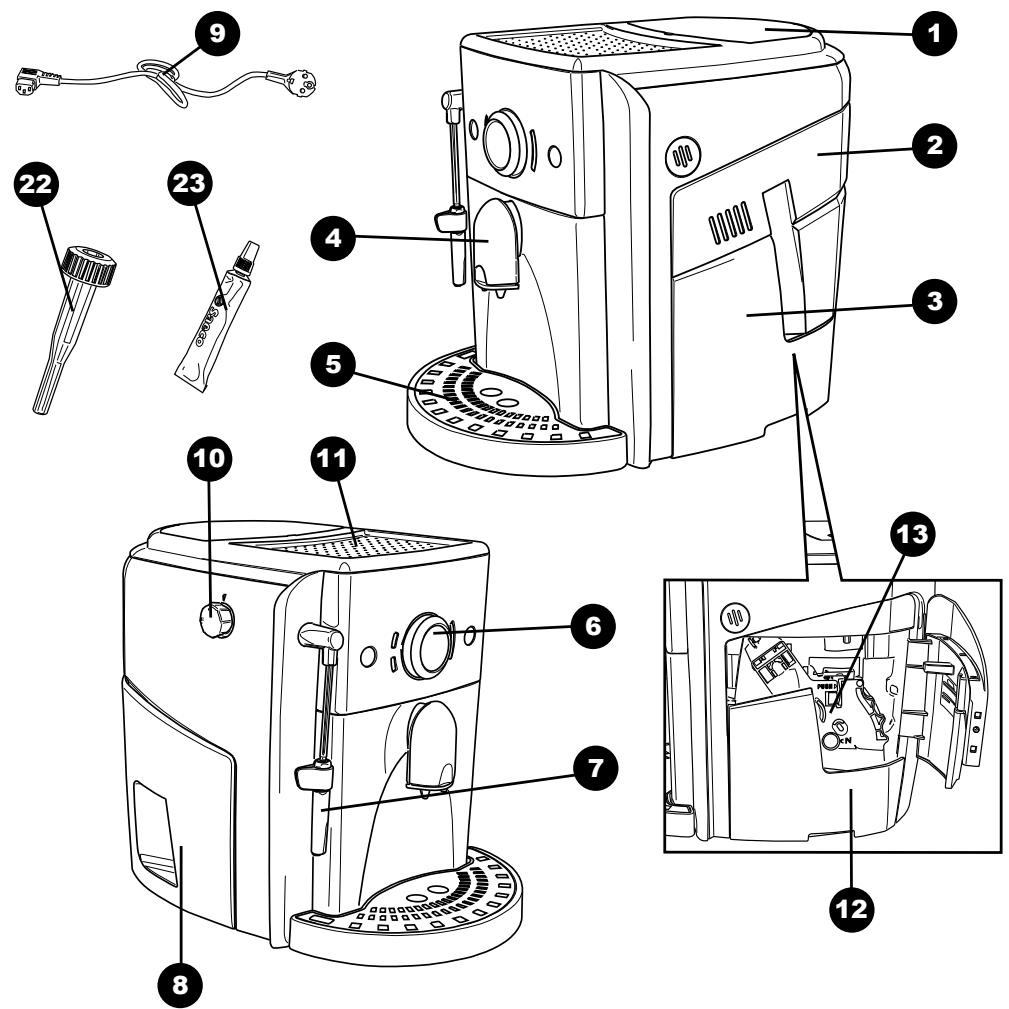

Legenda dotycząca komponentów urządzenia

1 Pojemnik na kawę ziarnistą z pokrywką 2 Drzwiczki serwisowe 3 Kasetka na fusy 4 Dozownik (regulowany na wysokość) 5 Taca ociekowa z kratką 6 Panel sterujący 7 Rurka wylotu gorącej wody / pary z przystawką pannarello 8 Pojemnik na wodę 9 Kabel zasilania 10 Pokrętło wylotu rurki gorącej wody / pary 11 Taca do odstawiania filiżanek 12 Zbiornik na ścieki 13 Blok kawy

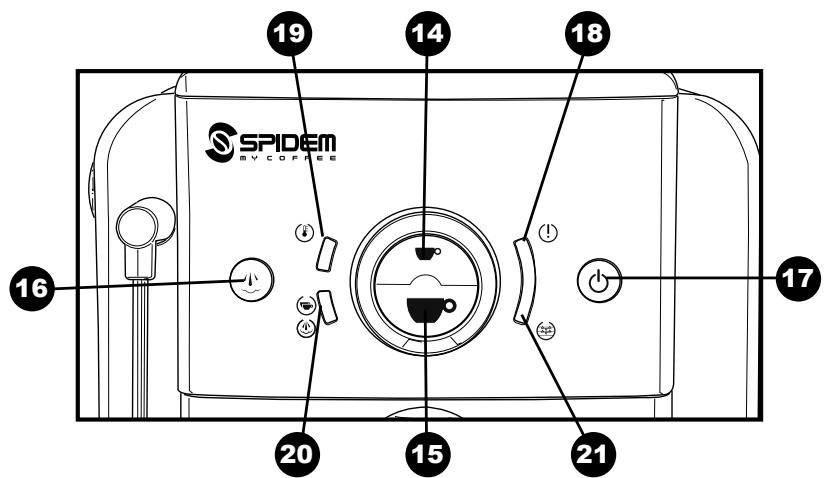

Panel sterujący

14 Przycisk parzenia małej kawy 15 Przycisk parzenia dużej kawy 16 Przycisk wyboru pary 17 Przycisk ON/OFF 18 Kontrolka Alarmów 19 Kontrolka Temperatury 20 Kontrolka Pary / Podwójnej kawy 21 Kontrolka Odwapniania

Akcesoria

22 Klucz do regulacji mielenia 23 Smar do Bloku Kawy

4 INSTALACJA

Dla własnego bezpieczeństwa oraz bezpieczeństwa innych osób, należy skrupulatnie stosować się do "Norm bezpieczeństwa" opisanych w Rozdz. 3.

4.1 Opakowanie

Oryginalne opakowanie zostało zaprojektowane i wyprodukowane w celu ochrony urządzenia podczas transportu.

Zaleca się jego zachowanie do ewentualnej potrzeby transportu w przyszłości.

4.2 Operacje wstępne

Wyjąć z opakowania tacę ociekową (5) z kątka. - Wyjąć z opakowania ekspres do kawy i ustawić go w miejscu odpowiadającym wymaganiom opisanym w normach bezpieczeństwa (rozdz. 3). Rys. 15 - Włożyć tacę ociekową (5) do odpowiedniego miejsca na urządzeniu. - Przed włożeniem wtyczki do gniazdka elektrycznego, należy upewnić się, że wszystkie operacje podane w par. 4.3. zostały wykonane.

Ważna informacja: Należy koniecznie przestawić zawartość Rozdziału 12, gdzie szczegółowo wyjaśnione znaczenie wszelkich sygnalizacji, które urządzenie przekazuje użytkownikowi za pomocą kontrolek umieszczonych na panelu sterującym.

4.3 Pierwsze uruchomienie

(Rys. 3) - Podnieść lekko pojemnik na wodę (8) i wyjąć go z urządzenia. (Rys. 4) - Opłukać go i napełnić świeżą wodą; nie zaleca się napełniania pojemnika nadmierną ilością wody. Włożyć ponownie pojemnik do urządzenia.

Wlewać do pojemnika (8) tylko i wyłącznie świeżą niegazowaną wodę pitną. Gorąca woda lub inne płyny mogą uszkodzić pojemnik i/lub urządzenie. Nie włączać urządzenia bez wody: upewnić się, czy w pojemniku jest wystarczająca ilość wody.

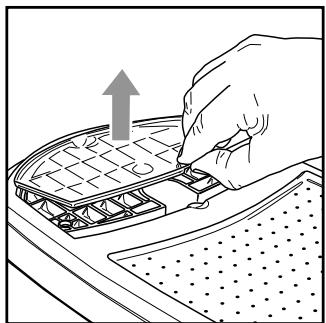

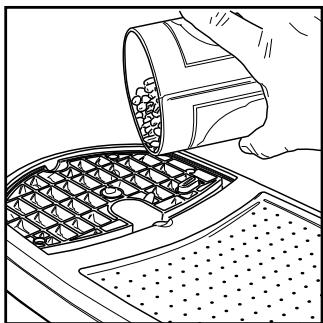

Rys. 1) Zdjąć pokrywkę pojemnika na kawę (1). (Rys. 2) - Wsypać ziarnistą kawę.

Uwaga: Kratka znajdująca się w pojemniku na kawę nie może i nie powinna być usunięta.

! Wsypywać do pojemnika (1) tylko i wyłącznie kawę ziarnistą. Kawa mielona, rozpuszczalna czy inne produkty uszkodzą urządzenie.

• Położyć pokrywkę na pojemniku na kawę (1). Rys.5A) - Włożyć wtyczkę do gniazdka znajdującego się z tyłu urządzenia. Rys.5B) - Włożyć wtyczkę znajdującą się na przeciwnym końcu kabla do ściennego gniazdka elektrycznego o odpowiednim napięciu.
• Aby uruchomić urządzenie wystarczy wcisnąć przycisk (17); kontrolka (18) zacznie szybko migać, co oznacza, że należy przystąpić do napełnienia obwodu. Rys.7) - Aby napełnić obwód, należy ustawić pojemnik pod wylotem pary (przystawka pannarello) (7); Rys.8) - Przekręcić pokrętło (10) w kierunku zgodnym z ruchem wskazówek zegara i poczekać. Z przystawki pannarello wypłynie ustawiona ilość wody, po czym kontrolka (18) zacznie migać wolno, żądając zamknięcia wylotu (10).

W tym momencie kontrolka (19) zacznie migać powoli, wskazując fazę ogrzewania.

Uwaga: Przed pierwszym uruchomieniem, w przypadku przedłużającego się okresu nieużywania lub, jeśli pojemnik na wodę jest całkowicie pusty, zaleca się napełnienie obwodu.

Po rozgrzaniu się, urządzenie wykonuje cykl płukania obwodów wewnętrznych. Zostaje nalana mała ilość wody; w tej fazie kontrolki migają cyklicznie w kierunku odwrotnym do ruchu wskazówek zegara. Odczekać, aż ten cykl zakończy się automatycznie.

• Po zakończeniu wykonywania czynności, o których mowa powyżej, urządzenie jest gotowe do użytku.
• Aby zaparzyć kawę, przygotować gorącą wodę lub parę i prawidłowo używać urządzenia, należy uważnie stosować się do dalszych instrukcji.

5 REGULACJE

Urządzenie, które Państwo kupili, umożliwia wykonanie kilku regulacji, które pozwolą używać go jak najlepiej.

5.1 Regulacja młynka

Kawa to produkt naturalny i może zmieniać swoje właściwości w zależności od pochodzenia i rodzaju mieszanki. Ekspres do kawy Spidem dysponuje systemem autoregulacji, który pozwala na stosowanie każdego typu kawy ziarnistej dostępnej w sprzedaży (z wyjątkiem kawy smakowej i aromatyzowanej).

Z tego powodu zaleca się zaparzenie kilku kaw przy wyregulowanym młynku.

Uwaga! Pokrętło regulacji mielenia umieszczone wewnątrz pojemnika na kawę należy przekręcać tylko, kiedy młynek działa. Nie wsypywać kawy mielonej i/lub rozpuszczalnej do pojemnika na kawę ziarnistą.

Zabrania się wkładania tam jakiegokolwiek materiału, który nie jest kawą ziarnistą. Młynek zawiera komponenty ruchome, które mogą stanowić niebezpieczeństwo; zabrania się wkładania do niego palców i/lub innych przedmiotów. Przed wykonaniem jakiejkolwiek czynności wewnątrz młynka, należy wyłączyć główny wyłącznik oraz wyciągnąć wtyczkę z gniazdka elektrycznego. Nie wsypywać kawy ziarnistej podczas funkcjonowania młynka.

Urządzenie pozwala na dokonanie lekkiej regulacji stopnia zmielenia kawy, by dostosować go do typu użytej kawy.

Ta regulacja musi być wykonana przy użyciu trzpienia znajdującego się wewnątrz pojemnika na kawę; należy go przycisnąć i przykręcić, używając do tego celu wyłącznie kluczyka, dostępnego w wyposażeniu urządzenia.

(Rys.28-29) - Przycisnąć i obracać trzpień każdorazowo tylko o jedną jednostkę i zaparzyć 2-3 kawy; tylko w ten sposób można zauważyć zmiany grubości mielenia.

Punkty odniesienia znajdujące się wewnątrz pojemnika wskazują nastawiony stopień mielenia.

1 - Mielenie Grube, 2 - Mielenie Średnie, 3 - Mielenie Drobne

5.2 Regulacja ilości kawy w filiżance

Urządzenie pozwala na regulację ilości zaparzonej kawy, zgodnie z Państwa upodobaniami i/lub wielkością kubków/filiżanek.

Przy każdym przyciśnięciu i zwolnieniu przycisku (14) lub (15) urządzenie zaparza pewną, zaprogramowaną i stałą ilość kawy. Zaprogramowaną ilość można zmienić zgodnie z upodobaniem. Każdemu przyciskowi może zostać przypisane parzenie kawy; następuje ono niezależnie.

Jako przykład opisane zostanie programowanie przycisku (14), któremu zwykle przypisana jest kawa espresso.

(Rys.10) - Umieść filiżankę pod dozownikiem kawy. (Rys.12) - Wcisnąć i przytrzymać wciśnięty przycisk (14); podczas tej fazy kontrolki (19) i (20) zaczną przemiennie migać. (Rys.12) - Kiedy w filiżance pojawi się wybrana ilość kawy, należy zwolnić przycisk (14).

W tym momencie przycisk (14) jest zaprogramowany; na każde wciśnięcie i zwolnienie przycisku urządzenie zaparzy taką ilość kawy, jaka została wcześniej zaprogramowana.

5.3 Regulacja dozownika kawy

(Rys.9) - Dozownik może być regulowany na wysokość, aby lepiej pasował do wielkości filiżanek, jakie Państwo używają.

Aby wykonać tę regulację, należy podnieść lub obniżyć ręcznie dozownik.

Zalecane pozycje to:

(Rys.10) - przy używaniu małych filiżanek;

(Rys.11) - przy używaniu dużych filiżanek.

5.4 Stand-by

Urządzenie przystosowane jest do oszczędzania energii.

Po 60 minutach od ostatniego użycia urządzenia automatycznie się wyłączy.

Aby ponownie włączyć urządzenie, wystarczy wcisnąć przycisk (17); w takim wypadku urządzenie wykona płukanie tylko, jeżeli bojler się ochłodził.

6 PARZENIE KAWY

Uwaga: W przypadku, gdyby urządzenie nie zaparzało kawy, należy sprawdzić, czy w pojemniku na wodę jest woda.

Przed zaparzeniem kawy należy sprawdzić, czy zielona kontrolka sygnalizująca osiągnięcie temperatury (19) pali się światłem ciągłym, czy pojemnik na wodę i pojemnik na kawę są napełnione.

Rys.10 - Rys.11) Ustawić 1 lub 2 filiżanki pod końcówkami dozownika (4); mogą Państwo wyregulować wysokość dozownika, aby był dopasowany do filiżanek. (Rys.12) - W celu zaparzenia kawy, należy wcisnąć i zwolnić przycisk (14), aby uzyskać kawę espresso lub (15), aby uzyskać dużą kawę. - Następnie uruchomi się cykl parzenia kawy: aby zaparzyć 1 kawę, należy wcisnąć przycisk jeden raz; aby zaparzyć 2 kawy, wcisnąć przycisk 2 razy kolejno po sobie.

W tym trybie funkcjonowania urządzenie automatycznie przejdzie do mielenia i dozowania odpowiedniej ilości kawy. Przygotowanie dwóch kaw wymaga dwóch cykli mielenia i dwóch cykli parzenia sterowanych automatycznie przez urządzenie; opcja ta jest sygnalizowana przez migającą kontrolkę 20.

• Po zakończeniu cyklu wstępnego parzenia, kawa zacznie wypływać z dozownika (4).
• Parzenie kawy zostanie automatycznie zatrzymane, kiedy ustawiony poziom zostanie osiągnięty; jednakże istnieje możliwość przerwania parzenia kawy przez wciśnięcie wciśniętego przycisku.

Urządzenie jest tak wyregulowane, aby przygotować prawdziwe włoskie espresso. Cecha ta może nieco wydłużyć czas parzenia z pełną korzyścią dla intensywnego smaku kawy.

7 NALEWANIE GORĄCEJ WODY

Uwaga: na początku może dojść do krótkiego tryśnięcia gorącej wody: niebezpieczeństwo poparzenia. Rurka doprowadzająca gorącą wodę może osiągnąć wysoką temperaturę: unikać jej bezpośredniego dotykania rękami.

• Przed nalaniem gorącej wody należy sprawdzić, czy zielona kontrolka sygnalizująca osiągnięcie właściwej temperatury (19) jest zapalona.

Kiedy maszyna jest gotowa do parzenia kawy, należy postępować w następujący sposób:

Rys.7) - Ustawić filiżankę i/lub jakieś naczynie pod rurką wylotu gorącej wody/pary (7). Rys.8) - Przekręcić Pokrętło (10) w kierunku zgodnym z ruchem wskazówek zegara. - Nalać żądaną ilość gorącej wody; aby zatrzymać nalewanie gorącej wody, należy przekręcić Pokrętło (10) w kierunku przeciwnym do ruchu wskazówek zegara. Urządzenie powróci do normalnego funkcjonowania.

Czasem może zdarzyć się tak, że po otwarciu kurka (10) nie wypłynie gorąca woda, a kontrolka (19) będzie wolno migać. Wystarczy odczekać, aż kontrolka (19) zapali się światłem ciągłym, aby z przystawki pannarello wypłynął strumień gorącej wody.

8 WYTWARZANIE PARY/PRZYGOTOWYWANIE CAPPUCCINO

Para może być używana do ubijania mleka do cappuccino, ale również do ogrzewania napojów.

! Niebezpieczeństwo poparzenia! Na początku wytwarzania pary może dojść do krótkiego tryśnięcia gorącej wody. Rurka doprowadzająca może osiągnąć wysoką temperaturę: unikać jej bezpośredniego dotykania rękami.

(Rys.13) - Kiedy maszyna jest gotowa do parzenia kawy, wcisnąć przycisk (16); zapali się kontrolka (20). Urządzenie potrzebuje czasu na wstępne ogrzanie, w tej fazie kontrolka (19) miga. - Przed wytworzeniem pary, należy poczekać, aż zielona kontrolka (19) zacznie palić się światłem ciągłym. Rys.7 - Rys.8 - Umieścić pojemnik pod rurką wylotu pary (pannarello) (7); otworzyć Pokrętło (10). Gorąca

woda/para" na moment, tak by umożliwić wypłynięcie resztek wody z rurki wylotu pary (pannarello); po krótkim czasie zacznie wydobywać się tylko para.

Zamknąć Pokrętło (10). - Napełnić zimnym mlekiem 1/3 pojemnika, który zostanie użyty do przygotowania cappuccino.

Aby zapewnić najlepsze rezultaty w przygotowywaniu cappuccino, stosowane mleko powinno być zimne.

Rys.14) - Zanurzyć rurkę wylotu pary (pannarello) w mleku, które ma być ogrzane i otworzyć Pokrętło (10); poruszać pojemnik powolnymi ruchami od dołu do góry, by zapewnić równomierne tworzenie się piany. - Po zakończeniu używania pary, należy zamknąć Pokrętło (10). - Ten sam system może być stosowany do ogrzewania innych napojów.

Po użyciu rurki wylotu pary (pannarello), należy ją umyć w sposób opisany w rozdziale „Czyszczenie i Konserwacja".

Po przygotowaniu spienionego mleka zaparzyć kawę. Wcisnąć przycisk (16):

Mod. Mycoffee: wykonać procedurę opisaną w paragrafie 8.1, aby doprowadzić urządzenie do temperatury parzenia kawy. Mod. Mycoffee Rapid Steam: urządzenie wykona automatycznie tę procedurę, aby doprowadzić do temperatury parzenia kawy. Urządzenie, kiedy nie jest używane, przestawia się automatycznie na temperaturę do parzenia kawy w celu uniknięcia niepotrzebnego marnowania energii.

8.1 Przejście od pary do kawy (tylko model Mycoffee)

• Podczas przechodzenia od wytwarzania pary do parzenia kawy kontrolka (19) szybko miga, wskazując, że urządzenie jest przegrzane i nie może zaparzyć kawy.
• Aby zaparzyć kawę, należy wypuścić wodę. (Rys.7 - Rys.8) - Umieść pojemnik pod rurką wylotu pary (pannarello) (7) i obróć pokrętło pary (10) w kierunku zgodnym z ruchem wskazówek zegara; poczekaj, aż kontrolka (19) nie będzie paliła się światłem ciągłym, sygnalizując osiągnięcie właściwej temperatury.

Następnie zamknąć pokrętło, przekręcając je w kierunku przeciwnym do ruchu wskazówek zegara.

9 CZYSZCZENIE I KONSERWACJA

Czyszczenie ogólne

• Konserwacja i czyszczenie mogą być wykonywane tylko, kiedy urządzenie jest zimne i odłączone od sieci elektrycznej.
• Nie zanurzać urządzenia w wodzie i nie wkładać jego części do zmywarki do naczyń.
• Nie używać do czyszczenia ostrych przedmiotów ani agresywnych produktów chemicznych (rozpuszczalniki).
• Do czyszczenia urządzenia stosować miękką ściereczkę zwilżoną wodą.
• Nie suszyć urządzenia lub jego części w piecyku mikrofalowym lub tradycyjnym piecu. (Rys.16) - Codziennie po opróżnieniu mleka zdjąć zewnętrzną część przystawki pannarello i umyć ją świeżą pitną wodą. (Rys.17) Co tydzień należy czyścić rurkę wylotu pary. Aby wykonać tę czynność trzeba:
• zdjąć część zewnętrzną przystawki pannarello (do normalnego czyszczenia);
• Wysuń górną część przystawki pannarello z turki wylotu pary;
• Umyj górną część przystawki pannarello świeżą pitną wodą;
• Umyj turkę wylotu pary wilgotną ściereczką i usuń ewentualne pozostałości mleka;
• Umieść ponownie górną część w turce wylotu pary (upewnij się, że jest prawidłowo włożona);

Zamontuj ponownie zewnętrzną część przystawki pannarello

Rys.4) - Zaleca się codzienne czyszczenie pojemnika na wodę:

• Wyjmij filtr umieszczony wewnątrz pojemnika i umyj go bieżącą pitną wodą.
• Umieść ponownie filtr na swoim miejscu, lekko dociskając i przekręcając. - Napełnij pojemnik świeżą pitną wodą.

(Rys.15) - Codziennie opróżniaj i myj tacę ociekową. Rys.9) Co tydzień wyciągaj dozownik, pociągając w dół, myj go letnią wodą. Po umyciu należy umieścić go z powrotem na miejscu.

Rys.19-20) Czyść wnękę serwisową; zalecam codzienne opróżnianie i czyszczenie:

• kasetki na fusy (3)
• zbiornika na ścieki (12).

9.1 Blok Kawy

• Blok Kawy (13) należy myć za każdym razem, kiedy napełniany jest pojemnik na kawę ziarnistą lub przynajmniej raz na tydzień.
• Wyłączyć ekspres do kawy naciskając wyłącznik (17) i wyjmując wtyczkę z gniazdka elektrycznego. (Rys.18-Rys.19) - Otworzyć drzwiczki serwisowe (2). Wyjąć kasetkę na fusy (3) i zbiornik na skropliny (12). (Rys.21) - Wyjąć Blok Kawy (13) trzymając go za specjalny uchwyt i wciskając przycisk «PUSH». Blok Kawy może być myty tylko letnią wodą bez detergentu. (Rys.22) Umyć Blok Kawy letnią wodą; umyć uważnie górny filtr. Umyć i wysuszyć dokładnie wszystkie części Bloku Kawy.
• Wyczyścić dokładnie przestrzeń wewnątrz urządzenia (Rys.23) - Sprawdzić, czy oba punkty zgadzają się ze sobą. (Rys.24) - Sprawdzić, czy dźwignia styka się z podstawą Bloku Kawy. Wcisnąć przycisk „PUSH", aby upewnić się, że Blok Kawy jest we właściwej pozycji.

Przeprowadzić smarowanie Bloku Kawy po około 500 zaparzeniach. Środek do smarowania Bloku Kawy może być zakupiony w autoryzowanych centrach serwisowych.

(Rys.25) - Prowadnice zespołu smarować jedynie smarem dostarczonym w wyposażeniu. (Rys.26-27) Rozprowadzić smar równomiernie na dwóch prowadnicach bocznych. - Umieścić ponownie Blok Kawy w prowadnicy w taki sposób, aby zatrzaśnięcie nastąpiło BEZ wciskania przycisku „PUSH". - Włożyć kasetkę na fusy i zbiornik na skropliny. Zamknąć drzwiczki serwisowe.

10 ODWAPNIANIE

Tworzenie się kamienia jest naturalną konsekwencją użytkowania; odwapnianie konieczne jest co 1-2 miesiące lub, kiedy zauważone zostanie zmniejszenie przepływu wody.

Konieczność wykonania odwapnienia sygnalizowana jest przy kontrolce 21, która zaczyna migać.

Używać środka do odwapniania SAECO

(Rys.30). Jego receptura została dobrana

w taki sposób, by zachować możliwości i sprawne działanie ekspresu przez cały okres jego życia oraz, żeby uniknąć, jeżeli jest właściwie użytkowany, jakiegokolwiek pogorszenia jakości dostarczanych produktów.

Uwaga! Nie używać w żadnym wypadku octu jako odwapniacza.

(Rys.17) - Przed wykonaniem odwapnienia usunąć ręcznie przykręcone pannarello z rurki wylotu pary w sposób opisany w rozdziale „Czyszczenie i Konserwacja".

• Włączyć urządzenie przyciskiem ON/OFF (17). Zaczekać, aż urządzenie zakończy proces płukania i rozgrzewania.
• Wymieszać odwapniacz z wodą zgodnie ze wskazówkami na opakowaniu środka odwapniającego i napełnić pojemnik na wodę. (Rys.7) - Ustawić pojemnik pod rurką wylotu pary (7). (Rys.8) - Opróżniać z przerwami (na raz jedną filiżankę) całą zawartość pojemnika na wodę przekręcając pokrętło pary (10) w kierunku zgodnym z ruchem wskazówek zegara; aby zatrzymać nalewanie, przekręcić pokrętło (10) w kierunku przeciwnym do ruchu wskazówek zegara. Podczas pojedynczych przerw należy pozostawiać środek odwapniający, aby mógł zadziałać, na około 10-15 minut, wyłączając urządzenie przez wyłącznik ON/OFF (17). Opróżnić pojemnik.
• Powtarzać te czynności aż do wykończenia roztworu odwapniającego wewnątrz pojemnika.
• Po wykorzystaniu roztworu odwapniającego wypłukać pojemnik na wodę i napełnić go świeżą wodą.
• Włączyć urządzenie przyciskiem ON/OFF (17). (Rys. 8) - Opróżnić zawartość pojemnika na wodę przekręcając Pokrętło pary (10) w kierunku zgodnym

z ruchem wskazówek zegara; aby zatrzymać nalewanie, przekręcić Pokrętło (10) w kierunku przeciwnym do ruchu wskazówek zegara.

Po zakończeniu odwapniania włożyć przystawkę pannarello do końcówki wylotu pary w sposób opisany w rozdziale „Czyszczenie i konserwacja”.

Nacisnąć przycisk (16) przez 7 sekund, aby wyłączyć alarm odwapnienia.

Pozbywanie się zużytego środka do odwapniania powinno być zgodne

z zaleceniami producenta i/lub przepisami obowiązującymi w danym kraju.

11 POZBYWANIE SIĘ URZĄDZENIA

INSTRUKCJE USUWANIA ZUŻYTEGO SPRZĘTU: Ten produkt odpowiada wymogom dyrektywy nr 2002/96/WE Parlamentu Europejskiego i Rady.

• Symbol umieszczony na sprzęcie lub opakowaniu wskazuje na to, że zużyty sprzęt nie może być traktowany jako ogólny odpad domowy, a że należy go zanieść do punktów zbiórki selektywnej sprzętu elektrycznego i elektronicznego, zorganizowanych przez administrację publiczną.
• Sprzęt ten może być również oddany dystrybutorowi w momencie zakupu nowego równoważnego sprzętu. Użytkownik jest odpowiedzialny za oddanie zużytego sprzętu do odpowiednich punktów zbiórki; w przeciwnym przypadku podlega on sankcjom przewidzianym przez obowiązujące przepisy w dziedzinie odpadów.
• Poprawna selektywna zbiórka poprzedzająca przeznaczenie zużytego sprzętu na recykling, przetwarzanie oraz usuwanie przyjazne dla środowiska przyczynia się do zmniejszenia ewentualnych negatywnych skutków na środowisko i ludzkie zdrowie oraz sprzyja odzyskowi materiałów, z których składa się produkt.
• O uzyskanie szczegółowych informacji dotyczących istniejących systemów zbiórki należy się zwrócić do lokalnych podmiotów zajmujących się usługami usuwania odpadów lub do dystrybutora, u którego został zakupiony produkt. Producent i/lub importer wypełniają obowiązki związane z recyklingiem, przyjaznym dla środowiska usuwaniem odpadów zarówno indywidualnie, jak i biorąc udział w zbiorowych systemach.

12 KONTROLKI PANELU STERUJĄCEGO

Syngnalizacja	Przyczyny	Rozwiązanie
Światto ciagle	Urzadzenia osiąnę to sąciwa temperature i jest gotowe: - do parzenia kawy; - do nalewania gośćj wody.
Światto migajace powoli	Urzadzenia w fazie ogrzewania przed parzeniem kawy, nalewianiem goracej wody i wytywarzaniem pary.
Światto migajace szybko	Urzadzenia przyegrzane; w tym trybie urzadzenia nie sąze zaporZYć kawy.	Naleź y wypuść wodę do jakiegość pojemnika przekraczą- pokretny Pary (10) dopóki zielona kontrolka sygnalizuȩca osiagność wȩcieje temperature (19)Nie bebędzie palila są Świattem ciag tym.
Światto pięgle równoczesnie	Urzadzenia osiąnę to sąciwa temperature i jest gotowe do wytywarzania pary
Światto migajace na zmień (naprzemienne)	Oznacza,łe urzadzenia jest w fazie programowania ilosci kawy w filżANCE (patrz par. 5.2)
Światto migajace powoli	Urzadzenia jest w fazie parzenia podwoźnej kawy.
Światto pięgle ciagle	Niewystarczȩga ilość wody w pojemniku.	Napelnicy pojemnik sąȩga pitna woda, napelnicy obwÓd i Rozpoczȩc ponownie procedure.
	Pusty pojemnik na kWę.	Napelnicy pojemnik kawą ziarnista i rozpoczȩc ponownie procedure.
	Pelna kasetka na fusiy Pelny zbiornik na scieki	Kiedy urzadzenia jest sączone opróznicy kasetkę na fusiy i zbiornik na scieki.
Światto migajace szybko	Pusty obwor dody.	Napelnicy obwor dody wody urzadzenia w spośob opisany w paragrafie 4.3.
Syngnalizacja	Przyczyny	Rozwiazanie
Światto migajace powoli	Blok zaparzajcy, kasetka na fusiy, drzewiczki serwisowe lub kurek są w poźyci NIEPRAWIDŁOWEJ do funkcjonowania urzburgenia.	Aby zgasic czerwone migajuć Światto, sprawdzićczy wszystkiekomponenty są włozone i zamkniete w prawidlowy spość.
Światto migajace powoli	Urȩadzenia wymaga cyklu odwapniania.	Przemadowość odwapnianie jak opisano w rozdziale 10.
Światto migajuć wierunku przyciwnym do ruchu wskazówek zagara (cyklicznie)	Urȩadzenia w trakcie cyklu plukania.
Światto migajuć wierunku przyciwnym do ruchu wskazówek zagara (cyklicznie)	Urȩadzenia jest w stanie anormalnym i nie zezwala na parzenie kawy, danewanie wody ani wytywarzie pary.	Wymiarczyć i po 30 sekundach ponownie przycać urzburgenia. SpróbowAAC 2 lub 3razy. Jeśli urȩadzenia NIE uruchomisi skont⁺tawkćsie z centrum serwisowym.
Światto migajuć równoc三点nicie
Problemy	Przyczyny	Rozwiadanie
Urȩźdenie nie sąca są.	Urȩźdenie nie jest polość do sieci elektrycznej.	Podȩczyć urȩzdenie do sieci elektrycznej.
Kawa nie jest wystarczȩco goręca.	Filiżanki są zimne.	Ogrzać filżanki gorȩca woda.
Nie wypływa gorȩca woda lub para.	Otwór urki wylotu pary jest zablokowany.	Prȩczyść otwor urkiye wylotu pary za pomocza szpilki. Przed wykonaniem tej czynnosci, upewnić są,ź urȩzdenie jest wylączone i zimne.
	Przystawka Pannarello zanieczyszczona.	Wyczyść przystawku pannarello.
Kawa ma malo pianki.	Nieodp战略布局 lub zbyt stara mistrę anka kawy lub.§ zbyt grubo zmielona.	Zmienić mieszankę kawy lub wyregulowa stopié mielenia zgodnia z opisem w par. 5.1.
Urȩźdenie nagrzewsia są zbyt dlugo lub ilość wyd, któ rplynie z urkiye jest zbyt mala.	Obwód urȩzdenia jest zablokowy z powodu osadów kamienza.	Odwapnić urȩzdenie.
Nie要去 wyłą Bloku Kawy.	Blok Kawy nie jest we sąsciowej pozycji.	Wlaczyć urȩzdenie. Zamknąć drzewski serwisowe. Blok zaporzacje powraca automatycznych do pozycji wyjsciowej.
	Kasetka na fusi włozone.	Wyȩć kasetkę na fusi przy przycielem bloku zaporzacjago.
Urȩzdenie mieli, ale kawa nie wychoźdi. (Patrz uwaga)	Brakuje wody.	Napelnic poljemnik na wodę i robów wody (Par.4.3).
	Brudny Blok Kawy.	Wyczyść Blok Kawy (Par. 9.1).
	Obwód nienapolniy.	Napelnic ponowniec robów (Par.4.3).
	Zdarzenie szczególne, kró wystepujue, kiedy urȩzdenie automatycznych regulu je doze.	Zaparzyć kilka kaw w spoś opisany w par.5.1.
	Brudny dozownik.	Wyczyść dozownik.
Kawa zbyt wodnista. (Patrz uwaga)	Zdarzenie szczególne, kró wystepujue, kiedy urȩzdenie automatycznych regulu je doze.	Zaparzyć kilka kaw w spoś opisany w par.5.1.
Kawa plynie zbyt wolno. (Patrz uwaga)	Mielenie zbyt drobne.	Zmienić mieszankę kawy lub wyregulowa stopié mielenia zgodnia z opisem w par. 5.1.
	Obwód nienapolniy.	Napelnic ponowniec robów (Par.4.3).
	Brudny Blok Kawy.	Wyczyść Blok Kawy (Par. 9.1).
Kawa wypływa poza dozownikiem.	Dozownik zablokowy.	Wyczyść dozownik i了我的 towny wylotowe.

Uwaga: problemy te mogą być normalne, jeśli została zmieniona mieszanka kawy lub w przypadku wykonywania pierwszej instalacji; w takim wypadku należy odczekać, aż urządzenie wykona autoregulację w sposób opisany w par. 5.1.

W przypadku problemów, które nie zostały omówione w powyższej tabeli, lub gdy podane porady ich nie rozwiązują, należy zwrócić się do centrum serwisowego.

SAECO INTERNATIONAL GROUP S.P.A

• Via Torretta, 240 - 40041 Gaggio Montano (Bo) - Italy

Niniejszym deklarujemy, ponosząc za to pełną odpowiedzialność, że produkt: EKSPRES DO KAWY AUTOMATYCZNY

SUP 035 - SUP 035R

do którego odnosi się ta deklaracja, jest zgodny z wymaganiami zawartymi w następujących normatywach:

Zasady bezpieczeństwa dla sprzętu domowego i elektrycznego - Wymagania ogólne EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006) - Zasady bezpieczeństwa dla sprzętu domowego i elektrycznego - Część 2-15 Wymagania szczególne dla urządzeń do podgrzewania płynów EN 60335-2-15 (2002) + A1(2005) - Zasady bezpieczeństwa przyrządów do użytku domowego i podobnego. Pola elektromagnetyczne Metody oceny i pomiaru EN 50366 (2003) + A1 (2006). - Zasady bezpieczeństwa dla sprzętu domowego i elektrycznego - Część 2-14 Wymagania szczególne dla młynów i młynek do kawy EN 60335-2-14 (2006). - Dopuszczalne poziomy i metody pomiarów zakłóceń radioelektrycznych wytwarzanych przez urządzenia o silniku elektrycznym lub termiczne do użytku domowego lub do podobnych celów oraz przyrządy i sprzęty elektryczne - EN 55014-1 (2006) - Kompatybilność elektromagnetyczna (EMC) Część 3: Dopuszczalny poziom - Rozdział 2: Dopuszczalne poziomy emisji harmonicznych prądu (prądu wejściowego ≤ 16A na fazę) - EN 61000-3-2 (2006) - Kompatybilność elektromagnetyczna (EMC) Część 3: Dopuszczalny poziom - Rozdział 3: Dopuszczalne zmiany i wahania napięcia w systemach zasilania niskim napięciem dla urządzeń o prądzie znamionowym ≤ 16A. EN 61000-3-3 (1995) + A1 (2001) + A2 (2005) - Wymagania dotyczące odporności sprzętu domowego, przyrządów i podobnej aparatury. Normatywa dla grupy produktów EN 55014-2 (1997) + A1 (2001)

zgodnie z rozporządzeniami zawartymi w dyrektywach 73/23 EWG, 89/336 EWG, 92/31 EWG, 93/68 EWG.
