MANUAL DE UTILIZADOR SG C11 CKG HOTPOINT

Caso a ficha, o cabo de alimentação ou o aparelho estejam danificados, ou na presença de danos visíveis ou perdas de água do aparelho, não ligue o ferro de engomar. Nestes casos, o aparelho deve ser examinado pelo pessoal autorizado da Hotpoint-Ariston, para evitar situações perigosas. Caso o aparelho tenha caído, não o coloque em funcionamento. O aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com reduzidas capacidades físicas, sensoriais ou mentais e pessoas com falta de experiência e conhecimentos sobre o produto apenas se forem supervisionadas por uma pessoa responsável pela sua segurança ou se tiverem recebido instruções preliminares sobre o uso do aparelho. As crianças devem ser vigiadas para que não brinquem com o aparelho. Nunca deixe o aparelho sem vigilância quando a ficha está inserida na tomada. Após cada utilização do aparelho e durante as fases de enchimento do reservatório de água, coloque o ferro de engomar numa posição estável e desligue a ficha da tomada. O aparelho deve ser utilizado e colocado sobre uma superfície estável, plana e horizontal. Aconselha-se o uso de uma tábua de engomar. Para sua segurança, qualquer eventual reparação ou intervenção no aparelho deve ser executada exclusivamente pelo pessoal autorizado Hotpoint-Ariston. A limpeza do produto e a sua manutenção não devem ser efetuadas por crianças sem supervisão. Mantenha o aparelho e o cabo elétrico fora do alcance das crianças de idade inferior a 8 anos quando o ferro está ligado à tomada elétrica ou quando está a arrefecer.

Este símbolo alerta os operadores que as superfícies são susceptíveis a ficar quente durante o uso e pode queimar sua pele. ua ЗАГАЛЬНІ ІНСТРУКЦІЇ З БЕЗПЕКИ

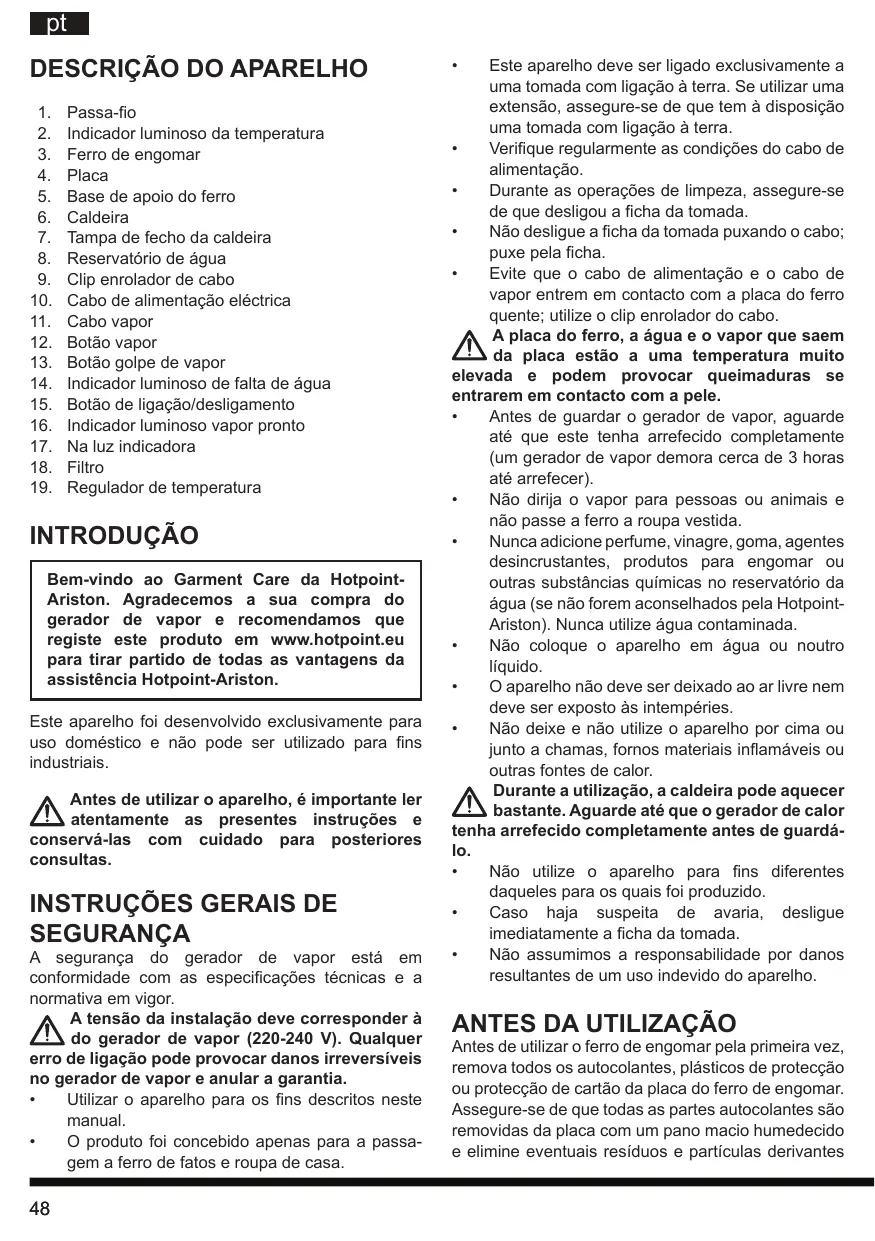

DESCRIÇÃO DO APARELHO

Passa-fio Indicador luminoso da temperatura Ferro de engomar Placa Base de apoio do ferro Caldeira Tampa de fecho da caldeira Reservatório de água Clip enrolador de cabo Cabo de alimentação eléctrica Cabo vapor Botão vapor Botão golpe de vapor Indicador luminoso de falta de água Botão de ligação/desligamento Indicador luminoso vapor pronto Na luz indicadora Filtro Regulador de temperatura INTRODUÇÃO Bem-vindo ao Garment Care da HotpointAriston. Agradecemos a sua compra do gerador de vapor e recomendamos que registe este produto em www.hotpoint.eu para tirar partido de todas as vantagens da assistência Hotpoint-Ariston. Este aparelho foi desenvolvido exclusivamente para uso doméstico e não pode ser utilizado para fins industriais. Antes de utilizar o aparelho, é importante ler atentamente as presentes instruções e conservá-las com cuidado para posteriores consultas.

INSTRUÇÕES GERAIS DE

SEGURANÇA A segurança do gerador de vapor está em conformidade com as especificações técnicas e a normativa em vigor. A tensão da instalação deve corresponder à do gerador de vapor (220-240 V). Qualquer erro de ligação pode provocar danos irreversíveis no gerador de vapor e anular a garantia. Utilizar o aparelho para os fins descritos neste manual. O produto foi concebido apenas para a passagem a ferro de fatos e roupa de casa.

Este aparelho deve ser ligado exclusivamente a uma tomada com ligação à terra. Se utilizar uma extensão, assegure-se de que tem à disposição uma tomada com ligação à terra. Verifique regularmente as condições do cabo de alimentação. Durante as operações de limpeza, assegure-se de que desligou a ficha da tomada. Não desligue a ficha da tomada puxando o cabo; puxe pela ficha. Evite que o cabo de alimentação e o cabo de vapor entrem em contacto com a placa do ferro quente; utilize o clip enrolador do cabo. A placa do ferro, a água e o vapor que saem da placa estão a uma temperatura muito elevada e podem provocar queimaduras se entrarem em contacto com a pele. Antes de guardar o gerador de vapor, aguarde até que este tenha arrefecido completamente (um gerador de vapor demora cerca de 3 horas até arrefecer). Não dirija o vapor para pessoas ou animais e não passe a ferro a roupa vestida. Nunca adicione perfume, vinagre, goma, agentes desincrustantes, produtos para engomar ou outras substâncias químicas no reservatório da água (se não forem aconselhados pela HotpointAriston). Nunca utilize água contaminada. Não coloque o aparelho em água ou noutro líquido. O aparelho não deve ser deixado ao ar livre nem deve ser exposto às intempéries. Não deixe e não utilize o aparelho por cima ou junto a chamas, fornos materiais inflamáveis ou outras fontes de calor. Durante a utilização, a caldeira pode aquecer bastante. Aguarde até que o gerador de calor tenha arrefecido completamente antes de guardálo. Não utilize o aparelho para fins diferentes daqueles para os quais foi produzido. Caso haja suspeita de avaria, desligue imediatamente a ficha da tomada. Não assumimos a responsabilidade por danos resultantes de um uso indevido do aparelho.

Antes de utilizar o ferro de engomar pela primeira vez, remova todos os autocolantes, plásticos de protecção ou protecção de cartão da placa do ferro de engomar. Assegure-se de que todas as partes autocolantes são removidas da placa com um pano macio humedecido e elimine eventuais resíduos e partículas derivantes

do processo de laboração, enchendo e esvaziando o reservatório de água várias vezes. Ao ligar o aparelho pela primeira vez, o ferro de engomar pode libertar um odor pouco agradável, um pouco de fumo e algumas impurezas que, no entanto, desaparecerão após alguns minutos. Quando utiliza a função de vapor pela primeira vez, não dirija imediatamente o jacto para a roupa, pois podem existir resíduos de laboração no bico do vapor. Nunca adicionar qualquer perfume, vinagre, goma, anticalcário, produtos para passar a ferro ou outros produtos químicos no depósito da água – excepto se recomendado pela HotpointAriston. Nunca utilizar água contaminada ou proveniente de secadores, acumuladores ou aparelhos de ar condicionado. ENCHIMENTO DO

RESERVATÓRIO DE ÁGUA

A água é um elemento fundamental, que influencia a qualidade da engomagem e o bom funcionamento do aparelho ao longo do tempo. Em especial, elevadas concentrações de calcário podem danificar algumas partes do ferro de engomar e podem provocar o deterioramento prematuro do aparelho. O reservatório de água do ferro de engomar tem uma capacidade de 1200 ml + 200 ml na caldeira. Água a utilizar O ferro de engomar com gerador de vapor pode ser utilizado com água da torneira mas, em caso de águas particularmente duras (dureza medida em graus franceses), é aconselhável misturar a água da torneira com água destilada, de acordo com o aconselhado na tabela seguinte. Grau de dureza [°f] [água da torneira:água destilada] 7 °f 1:0 7 °f - 14 °f 1:0,5 14 °f - 22 °f 1:1 22 °f - 32 °f 1:2 32 °f - 54 °f 1:3 >54 °f 0:1 Proporção Para identificar o grau de dureza da água na sua zona, contacte a entidade responsável ou a empresa local de abastecimento de água. Em alguns casos, os dados também podem ser encontrados na página da Internet das mesmas entidades. Enchimento do reservatório (A) Antes de cada utilização e sempre que se acender o indicador luminoso de falta de água, encha o reservatório de água:

1. Remova o reservatório de água (8) utilizando a

2. Encha o reservatório e assegure-se de que

não ultrapassa o nível máximo indicado no reservatório.

3. Volte a colocar o reservatório no lugar,

pressionando até ouvir um clique de fecho.

4. Repita a operação sempre que o indicador do

nível da água (14) se acenda. Nunca adicione perfume, vinagre, goma, agentes desincrustantes, produtos para engomar ou outras substâncias químicas no reservatório da água (se não forem aconselhados pela Hotpoint-Ariston). Nunca utilize água contaminada.

Selecção da temperatura e regulação do vapor (B)

Insira a ficha do aparelho numa tomada com ligação à terra (220/240V). Prima o botão LIGAR/DESLIGAR (15), de modo que o indicador LIGAR acenderá indicando que o gerador de vapor está ligado. Aguarde até que o indicador luminoso da temperatura se desligue antes de começar a passar a ferro. Seleccione a configuração de vapor adequada com o botão LIGAR/DESLIGAR (16) na posição para engomar com vapor ou na posição para engomar sem vapor. Quando a quantidade de vapor seleccionada é atingida, acende-se o indicador luminoso de vapor pronto (16). Os tecidos que apresentam este símbolo na etiqueta não podem ser engomados. ETIQUETA

TIPO TECIDO sintéticos INDICAÇÕES TEMPERATURA MÍN seda misto algodão INDICAÇÃO VAPOR Min Min

misto lã algodão linho ganga MAX

Ao ligar pela primeira vez, o gerador de vapor pode libertar um odor pouco agradável, um pouco de fumo e algumas impurezas que, no entanto, desaparecerão após alguns minutos. Engomar sem vapor (C)

Configure o botão LIGAR/DESLIGAR (16) na posição Seleccione a temperatura de engomagem aconselhada utilizando o regulador da temperatura (19) (consulte o passo B, capítulo “Selecção da temperatura e regulação do vapor”). Engomar com vapor (D)

Verifique se o nível de água presente no reservatório é superior a ¼. Configure o botão LIGAR/DESLIGAR (16) na posição Seleccione a temperatura recomendada para engomar com o selector de temperatura (19) (consulte passo B, capítulo “Selecção da temperatura”). Prima o botão de vapor (14) contínuo (14) e active o cursor no botão para engomar com vapor contínuo. Aconselhamos a utilização do botão de vapor com temperaturas superiores a

Aguarde até que o indicador da temperatura se desligue e se acenda o indicador de vapor pronto antes de utilizar o botão de vapor. Engomar com vapor contínuo (E) A função de vapor contínuo permite eliminar as dobras mais difíceis, uniformizando a distribuição do vapor nos tecidos.

Verifique se o nível de água presente no reservatório é superior a ¼. Seleccione a temperatura de engomagem aconselhada utilizando o regulador da temperatura (19) (consulte a fase B e o parágrafo "Selecção da temperatura"). Prima o botão de vapor contínuo (12) para obter vapor contínuo ao engomar. Aconselhamos a utilização do botão de de vapor contínuo com temperaturas superiores a

Aguarde até que o indicador da temperatura se desligue e se acenda o indicador de vapor pronto antes de utilizar o botão de vapor. CARACTERÍSTICAS Função vapor vertical (F) A função vapor vertical é útil para eliminar as dobras das peças penduradas, cortinados, etc. Utilize esta função simplesmente posicionando o ferro na posição vertical. Todas as funções do gerador de vapor permanecem inalteradas, mesmo nesta posição (consulte o parágrafo "Modalidades de uso"). Não dirija o vapor para pessoas ou animais e não passe a ferro a roupa vestida. Função Eco (G) O gerador está equipado com a função Eco, que permite poupar energia e água de energia em relação ao consumo do nível de vapor contínuo, garantindo sempre a quantidade de vapor necessária para engomar as suas peças de roupa. Para ativar a função Eco, posicione o botão LIGAR/ DESLIGAR (16) na função Eco (

Função de desligamento automático (H) A função de desligamento automático garante total segurança e tranquilidade. Esta função permite desligar automaticamente o gerador de vapor quando inutilizado durante alguns minutos. Em particular, o gerador de vapor desliga-se automaticamente após 10 minutos sem ser utilizado. Se deixar o gerador de vapor sem vigilância, um indicador começará a piscar para avisar que a função de desligamento automático foi activada. Para reactivá-lo, basta mudá-lo de posição. Aguarde até que o indicador de vapor pronto se ilumine novamente e que o indicador da temperatura se desligue antes de recomeçar a engomar.

LIMPEZA E MANUTENÇÃO

Depois da utilização (I)

Desligue a ficha do aparelho da tomada e deixe o gerador de vapor arrefecer. Esvazie o reservatório de água (8). Enrole o cabo de vapor (11) e o cabo de alimentação eléctrica (10) em torno do clip enrolador de cabo (9).

Volte a colocar o gerador de vapor num ambiente seguro e seco. Deixe arrefecer o gerador de vapor e guarde-o num ambiente seguro e seco. Limpeza (J) Para a limpeza das partes em plástico e da placa do ferro, não utilize substâncias agressivas e/ou materiais abrasivos.

Desligue a ficha do aparelho da tomada e deixe o gerador de vapor arrefecer. Para limpar as partes em plástico do gerador de vapor, utilize um pano macio humedecido e seque. Para a limpeza habitual e/ou a remoção de manchas ou de outros resíduos depositados na placa, utilize um pano macio humedecido e seque. Para eliminar encrustações nos orifícios do vapor que podem limitar os resultados do gerador de vapor, utilize uma ponta de algodão humedecida. Para manter a placa perfeitamente lisa e plana, evite o contacto com objectos metálicos e não passe a ferro objectos aguçados como, por exemplo, botões, tachas e fechos éclair, uma vez que podem riscar a placa.

Enxagúe regularmente o reservatório de água (8) com água limpa. Depois da limpeza, esvazie sempre o reservatório da água. Limpeza do calcário (K) aguarde pelo menos 3 horas até que o gerador de vapor tenha arrefecido completamente.

Verifique se o aparelho está desligado da tomada. Efectue esta operação perto de um lavatório e longe das peças de roupa, para não correr o risco de as manchar.

Remova o reservatório de água (8) e coloque o gerador de vapor sobre uma superfície plana e estável. Volte o gerador de vapor ao contrário. Desatarraxe a tampa de fecho da caldeira (7) com uma chave hexagonal. Remova a água restante presente na caldeira. Encha a caldeira com 500 ml de água, feche, agite o gerador de vapor e esvazie. Repita esta operação pelo menos duas vezes. Feche a caldeira, assegurando-se de que aperta completamente a tampa de fecho da caldeira. Volte a colocar a caldeira na posição normal de utilização. Ligue o aparelho a uma tomada e e rode de novo o botão LIGAR/DESLIGAR para começar a usar novamente o gerador de vapor com caldeira. Quando voltar a ligar o gerador de vapor, antes de utilizar a função de vapor sobre as peças de roupa, pressione o botão de vapor durante pelo menos um minuto para eliminar eventuais resíduos e partículas que podem manchar os tecidos. O seu gerador de vapor está equipado com o sistema anti-calcário (18). No caso de o cartucho anto-calcário não estar na posição, não produzirá vapor. Deverá substituir o cartucho anti-calcário em cada 3 meses de utilização (uso médio = 2h30/semana). SUGESTÕES Para substituir o cartucho, deve removê-lo da respectiva ranhura no reservatório da água e substituí-lo por um novo.

O filtro anti-calcário não remove as impurezas da água excepto os resíduos de calcário. Recomendamos que verifique se a água não está contaminada com estas impurezas que podem afectar o desempenho do seu gerador de vapor.

Se quiser efectuar as operações de limpeza depois de utilizar o gerador de vapor,

Organize as peças a engomar de acordo com o tipo de tecido. Isto permite reduzir a necessidade de regular a temperatura com base nos diferentes tecidos. Comece pelas peças que requerem uma temperatura de engomagem mais baixa e continue com as peças com temperatura cada vez mais alta. Se não tem a certeza do tecido de uma peça, passe uma pequena parte não visível, como uma costura, uma bainha ou uma secção interna. Comece com uma temperatura baixa e aumente gradualmente para encontrar a configuração ideal. Quando reduzir a temperatura do gerador de vapor para passar peças delicadas, aguarde

cerca de 2 minutos para que o gerador de vapor atinja as novas configurações. As peças em pura lã (100% lã) podem ser engomadas a vapor desde que a temperatura esteja configurada para lã. É recomendado utilizar um pano de algodão para prevenir eventuais resíduos de brilho na peça. Nunca passe áreas que apresentam evidentes marcas de suor: o calor fixa as manchas, tornando-as permanentes.

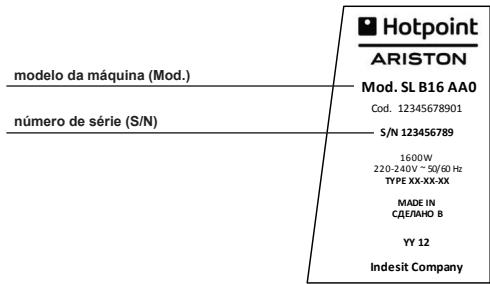

ASSISTÊNCIA Antes de contactar a Assistência técnica: Verifique se pode resolver sozinho a anomalia (consulte Solução de Problemas) Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar, contactar a nossa Assistência através do telefone 707 21 22 23. Comunique: o tipo de anomalia o modelo da máquina (Mod.) o número de série (S/N) Estas informações encontram-se na placa de identificação. modelo da máquina (Mod.) número de série (S/N) Mod. SL B16 AA0 Cod. 12345678901 S/N 123456789 1600W 220-240 V ~ 50/60 Hz TYPE XX-XX-XX MADE IN

YY 12 Indesit Company Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.Recolha dos

ELECTRODOMÉSTICOS Adirectiva Europeia 2012/19/EU referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

RESOLUÇÃO DE PROBLEMAS

Problema Possíveis causas / Soluções A placa fica fria ou não aquece.

A ficha pode não estar inserida ou pode não estar a fazer contacto. Verifique se a temperatura está configurada para Min. O indicador luminoso da temperatura acende e desliga.

O acendimento do indicador da temperatura indica que o ferro está a aquecer. Quando é atingida a temperatura configurada, o indicador desliga-se. O vapor sai em quantidade reduzida ou não sai.

Não existe água suficiente no reservatório de água. Encha o reservatório. O ferro não está suficientemente quente. Volte a colocar o ferro na base de apoio e aguarde até que o indicador de temperatura se desligue antes de começar a engomar. A temperatura da placa pode ser demasiado baixa devido ao accionamento demasiado frequente da tecla de vapor. Aumente ligeiramente o intervalo entre golpes de vapor. Verifique se o botão LIGAR/DESLIGAR não se encontra configurado em Mín (

Saem impurezas da placa que mancham a roupa.

Saem gotas de água da placa.

Podem existir resíduos dentro da câmara de vaporização. Efectue as operações de limpeza (consulte o capítulo "Limpeza e manutenção", parágrafo "Limpeza do calcário"). Está a utilizar perfume, vinagre, goma, agentes desincrustantes, produtos para engomar ou outras substâncias químicas. Lembrese de que estas substâncias podem danificar o produto. Enxagúe o reservatório de água. Não está a utilizar o tipo de água correcto. Esvazie o reservatório e adicione apenas água da torneira. Em caso de água com grau de dureza particularmente elevado, é aconselhável misturá-la em proporção com água destilada (consulte o capítulo "Enchimento do reservatório de água"). Está a utilizar goma. Pode utilizar goma directamente no avesso das peças de roupa, mas nunca no reservatório de água. A peça não foi lavada correctamente ou apresenta resíduos de detergente. Está a passar uma peça nova que ainda não foi lavada. A temperatura da placa pode ser demasiado baixa devido ao accionamento demasiado frequente da tecla de vapor. Aumente ligeiramente o intervalo entre golpes de vapor. A temperatura da placa está configurada numa temperatura demasiado baixa. Utilizou a função de vapor com temperaturas demasiado baixas. Aconselhamos a utilização destas funções com temperaturas superiores a ●●●.

A placa está suja ou escura e pode manchar a roupa.

Está a utilizar uma temperatura demasiado alta. Limpe a placa (consulte o capítulo "Limpeza e manutenção", parágrafo "Limpeza"). Está a utilizar goma. Pode utilizar goma directamente no avesso das peças de roupa, mas nunca no reservatório de água. A peça não foi lavada correctamente ou apresenta resíduos de detergente. Está a passar uma peça nova que ainda não foi lavada. O indicador luminoso de falta de água está aceso.

É necessário encher o reservatório de água. O reservatório de água não foi posicionado correctamente. Coloque o depósito no lugar, pressionando até ouvir um clique de fecho. O indicador luminoso de vapor pronto acende e desliga.

A ligação do indicador de vapor pronto significa que o gerador de vapor atingiu as características de vapor configuradas. Utilizando a função de vapor, o indicador desliga-se e volta a acender-se quando essas características forem atingidas.
