Tipo de produto	Esmerilhadeira angular
Marca	BOSCH
Modelo	PWS 700-115
Potência nominal absorvida	705 W
Potência útil	380 W
Velocidade de rotação em vazio	11000 rpm
Diâmetro máx. do disco	115 mm
Rosca do eixo	M14
Peso (segundo EPTA 01/2003)	1,9 kg
Classe de proteção	II (isolação dupla)
Funções principais	Esmerilhar, cortar, lixar, escovar metal
Segurança	Carter de proteção ajustável, travamento do eixo, pega suplementar antivibração, interruptor travável
Manutenção e limpeza	Limpar regularmente as aberturas de ventilação; usar um aspirador de pó para trabalhos em pedra; manter limpas as superfícies de aperto
Peças de reposição e reparabilidade	Serviço pós-venda Bosch; número de artigo de 10 dígitos necessário para encomendas de peças de reposição
Informações gerais	Utilização conforme: corte, esmerilhamento e escovagem de metais e pedras a seco; acessórios adicionais disponíveis (carter de aspiração, carrinho de guia, etc.)

Perguntas frequentes - PWS 700-115 BOSCH

Como trocar o disco de esmerilhar na PWS 700-115?

Desconecte a ferramenta. Pressione o botão de travamento do eixo para travar o eixo. Afrouxe a porca de aperto com a chave de pinos, substitua o disco e aperte novamente a porca. Certifique-se de que o disco gira livremente antes do uso.

Quais são as precauções de segurança essenciais a tomar?

Use sempre óculos de proteção, máscara antipoeira e protetores auriculares. Utilize a pega suplementar e o carter de proteção adequado. Não use roupas largas e mantenha crianças afastadas.

Pode-se usar a esmerilhadeira para cortar pedra?

Sim, para o corte de pedra, utilize o carter de aspiração com carrinho de guia (acessório) e um disco diamantado. Trabalhe a seco e com aspiração de pó adequada.

Como fazer a manutenção da esmerilhadeira?

Limpe regularmente as aberturas de ventilação para evitar acúmulo de poeira. Após cada uso, retire a ficha e limpe a ferramenta. Em caso de uso intensivo, utilize um disjuntor diferencial e sopre as aberturas.

Qual é o nível sonoro e vibratório do aparelho?

O nível de pressão acústica é de 88 dB(A) e o nível de intensidade acústica é de 99 dB(A). Os valores vibratórios para lixamento (desbaste) são de 12 m/s² (incerteza K=1,5 m/s²). Use proteção auditiva.

O que fazer em caso de ricochete da esmerilhadeira?

Em caso de ricochete, segure firmemente a ferramenta com as duas mãos. Utilize a pega suplementar para melhor controle. Evite cantos vivos e materiais que possam prender o disco. Não force a ferramenta.

Que tipos de discos posso usar com esta esmerilhadeira?

Use discos de 115 mm de diâmetro com furo de 22,2 mm para discos de corte e desbaste. Para lixar, utilize um prato de lixa de borracha com folha abrasiva. Escovas metálicas e discos laminados também são compatíveis.

Como travar o interruptor para funcionamento contínuo?

Para funcionamento contínuo, empurre o interruptor Ligar/Desligar para frente até que ele encaixe. Para parar, pressione brevemente a parte traseira do interruptor e solte-o.

Onde posso mandar reparar minha esmerilhadeira BOSCH?

Contate o Serviço Pós-Venda BOSCH pelo 0800 05 50 51 (número verde) ou por email para [e-mail]. Para reparos, use apenas peças de reposição originais e confie o aparelho a um reparador credenciado.

Qual é a garantia do aparelho?

A garantia legal de conformidade se aplica. Para mais informações, consulte as condições de garantia fornecidas com a ferramenta ou entre em contato com o serviço ao cliente BOSCH.

MANUAL DE UTILIZADOR PWS 700-115 BOSCH

Plato lijador de goma

Indicações gerais de advertência para ferramentas elétricas

ATENÇÃO: Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo "Ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controlo sobre o aparelho.

a) A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. b) Evite que o corpo possa entrar em contato com superfícies ligadas à terra, como tubos, aquecedores, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra.

c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não dever utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. e) Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. f) Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. b) Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.

c) Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. d) Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. f) Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferramentas elétricas

a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. b) Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada.

c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. d) Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. e) Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. g) Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não sejam as aplicações previstas pode levar a situações perigosas.

5) Serviço

a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Português | 59

Instruções de serviço específicas do aparelho

Advertências gerais de segurança para lixar, lixar com lixa de papel, trabalhar com escovas de arame e separar por retificação

- Esta entrada inclui o seguinte conteúdo: - Esta entrada aplica-se a qualquer tipo de tubo roscado. - Esta entrada aplica-se a qualquer tipo de tubo roscado. - Esta entrada aplica-se a qualquer tipo de tubo roscado. - Esta entrada aplica-se a qualquer tipo de tubo roscado. - Esta entrada aplica-se a qualquer tipo de tubo roscado. - Esta entrada aplica-se a qualquer tipo de tubo roscado. - Esta entrada aplica-se a qualquer tipo de tubo roscado. - Esta entrada aplica-se a qualquer tipo de tubo roscado. Esta entrada aplica-se a qualquer tipo de tubo roscado. - Esta entrada aplica-se a qualquer tipo de tubo roscado. - Esta entrada aplica-se a qualquer tipo de tubo roscado. - Esta entrada aplica-se a qualquer tipo de tubo roscado. - Esta entrada aplica-se a qualquer tipo de tubo roscado. - Esta entrada aplica-se a qualquer tipo de tubo roscado. - Esta entrada aplica-se a qualquer tipo de tubo roscado. - Utilize corretamente esta entrada. - Utilize corretamente esta entrada. - Utilize corretamente esta entrada. - Utilize corretamente esta entrada. - Esta rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca da rosca - Não utilize acessórios que não tenham sido especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta elétrica. O facto de poder fixar o acessório a esta ferramenta elétrica não garante uma aplicação segura. - O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o maior número de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que o permitido podem quebrar e serem atirados para longe. O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta elétrica. Ferramentas de trabalho incorretamente medidas podem não ser suficientemente blindadas nem controladas. Discos abrasivos, flanges, pratos abrasivos ou outros acessórios devem caber exatamente no veio de retificação da sua ferramenta elétrica. Ferramentas de trabalho que não cabem exatamente no veio de retificação da ferramenta elétrica giram irregularmente, vibram fortemente e podem levar à perda de controlo.

• Não utilize ferramentas de trabalho danificadas. Antes de cada utilização, controle as ferramentas de trabalho e verifique, por exemplo, se os discos abrasivos apresentam fissuras ou estilhaços, se os pratos abrasivos apresentam fissuras, se há desgaste ou forte atração, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta elétrica ou a ferramenta de trabalho caírem, verifique se sofreram danos ou troque por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, mantenha-se, e as pessoas que se encontram nas proximidades, fora do nível de rotação da ferramenta de trabalho e permita que a ferramenta elétrica funcione durante um minuto com o maior número de rotações. A maioria das ferramentas de trabalho danificadas quebram durante este período de teste. Utilize um equipamento de proteção pessoal. De acordo com a aplicação, utilize uma proteção para todo o rosto, proteção para os olhos ou óculos de proteção. Se for necessário, utilize uma máscara contra poeira, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra poeira ou a máscara de respiração deve ser capaz de filtrar o pó produzido durante a respectiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva. Observe que as outras pessoas mantenham uma distância segura em relação ao seu local de trabalho. Cada pessoa que entra na área de trabalho deve usar um equipamento de proteção pessoal. Estilhaços da peça a ser realizada ou ferramentas de trabalho quebradas podem voar e causar lesões fora da área imediata de trabalho.

Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos ou o próprio cabo de rede, deve sempre segurar a ferramenta elétrica pelas superfícies isoladas do punho. O contato com um cabo sob tensão pode colocar peças de metal da ferramenta elétrica sob tensão e levar a um choque elétrico. - Manter o cabo de rede afastado de ferramentas de trabalho em rotação. Se perder o controle sobre a ferramenta elétrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação. - Jamais depositar a ferramenta elétrica, antes que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em contato com a superfície de apoio, provocando uma perda de controle da ferramenta elétrica. - Não permitir que a ferramenta elétrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contato acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo. - Limpar regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos. - Não utilizar a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar estes materiais. - Não utilizar ferramentas de trabalho que necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque elétrico.

• Contra-golpe é uma repentina reação devida a uma ferramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio

levam a uma parada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta elétrica descontrolada pode ser acelerada no local de bloqueio, sendo forçada no sentido contrário da rotação da ferramenta de trabalho.

Se por exemplo um disco abrasivo travar ou bloquear numa peça a ser realizada, o canto do disco abrasivo pode mergulhar na peça a ser realizada e encravar-se, quebrando o disco abrasivo ou causando um contra-golpe. O disco abrasivo se movimenta quer no sentido do operador ou para longe, dependendo do sentido de rotação do disco no local do bloqueio. Sob estas condições os discos abrasivos podem partir-se. Um contra-golpe é a consequência de uma utilização incorreta ou indevida da ferramenta elétrica. Ele pode ser evitado por apropriadas medidas de precaução como descrito a seguir.

Segure firmemente a ferramenta elétrica e posicione o seu corpo e os braços de modo que possa resistir às forças de um contra-golpe. Sempre utilize o punho adicional, se existente, para assegurar o máximo controle possível sobre as forças de um contra-golpe ou sobre momentos de reação durante o arranque. O operador pode controlar as forças de contra-golpe e as forças de reação através de medidas de precaução apropriadas. - Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contra-golpe, a ferramenta de trabalho poderá passar pela sua mão. Evite que o seu corpo se encontre na área na qual a ferramenta elétrica possa ser movimentada no caso de um contra-golpe. O contra-golpe impulsiona a ferramenta elétrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio. - Trabalhe com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação tem

de a registrar em esquinas, em cantos afiados ou se for ricocheteada. Isto causa uma perda de controle ou um contra-golpe.

• Não utilize lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contra-golpe ou a perda de controle sobre a ferramenta elétrica.

Instruções especiais de segurança específicas para lixar e separar por retificação

Utilize exclusivamente os corpos abrasivos homologados para a sua ferramenta elétrica e a capa de proteção prevista para esses corpos abrasivos. Corpos abrasivos não previstos para a ferramenta elétrica não podem ser suficientemente protegidos e portanto não são seguros. A capa de proteção deve ser firmemente aplicada na ferramenta elétrica e fixa, de modo que seja alcançado um maior grau de segurança, ou seja, que apenas uma mínima parte do corpo abrasivo aponte abertamente na direção do operador. A capa de proteção deve proteger o operador contra estilhaços e contra um contato acidental com o corpo abrasivo. - Os corpos abrasivos devem ser utilizados para as aplicações recomendadas. P. ex.: Jamais lixar com a superfície lateral de um disco de corte. Discos de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre esses corpos abrasivos pode quebrá-los. - Sempre utilize flanges de aperto intactos de tamanho e forma corretos para o disco abrasivo selecionado. Flanges apropriados apoiam o disco abrasivo e reduzem assim o perigo de uma ruptura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de flanges para outros discos abrasivos. - Não utilize discos abrasivos gastos de outras ferramentas elétricas maiores. Discos abrasivos para ferramentas elétricas maiores não são apropriados para os números de rotação mais altos de ferramentas elétricas menores e podem quebrar.

Outras advertências especiais de segurança para separar por retificação

Evite um bloqueio do disco de corte ou uma força de pressão demasiado alta. Não efetue cortes extremamente profundos. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposição para emperrar e bloquear e, portanto, a possibilidade de um contra-golpe ou uma ruptura do corpo abrasivo. - Evite a área que se encontra na frente ou atrás do disco de corte em rotação. Se o disco de corte for conduzido na peça a ser trabalhada, para frente, afastando-se do corpo, é possível que, no caso de um contra-golpe, a ferramenta elétrica, junto com o disco em rotação, seja atirada diretamente na direção da pessoa que opera o aparelho. Se o disco de corte emperrar ou se o trabalho for interrompido, deve desligar a ferramenta elétrica e mantê-la parada até o disco parar completamente. Jamais tente puxar o disco de corte para fora do corte quando ainda estiver em rotação, caso contrário poderá ser provocado um contra-golpe. Verifique e elimine a causa do emperramento. - Não ligue novamente a ferramenta elétrica quando já estiver na peça a ser trabalhada. Permita que o disco de corte alcance o seu número completo de rotações antes de continuar cuidadosamente a cortar. Caso contrário, é possível que o disco emperre, pule para fora da peça a ser trabalhada ou cause um contra-golpe. Apoie placas ou peças grandes para reduzir o risco de contra-golpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada de ambos os lados, tanto nas proximidades do corte como também nos cantos. - Tenha cuidado ao efetuar "cortes de bolso" em paredes existentes ou em outras superfícies onde não é possível reconhecer o que há por detrás. O disco de corte pode causar um contra-golpe se tocar acidentalmente tubulações de gás ou de água, cabos elétricos ou outros objetos.

Advertências especiais de segurança para lixar com lixa de papel

• Não utilize lixas de papel demasiado grandes, mas sempre siga as indicações do fabricante sobre o tamanho correto das lixas de papel. Lixas de papel que sobressaem dos cantos do prato abrasivo podem causar lesões, assim como bloquear e rasgar as lixas de papel ou levar a um contra-golpe.

Advertências especiais de segurança para trabalhos com escovas de arame

Esteja ciente de que a escova de arame perde pedaços de arame durante a utilização normal. Não sobrecarregue os arames exercendo uma força de pressão demasiada. Pedaços de arame a voar podem penetrar facilmente em roupas finas e/ou na pele. Se for recomendável uma capa de proteção, deverá evitar que a escova de arame entre em contacto com a capa de proteção. O diâmetro das escovas em forma de prato ou de tacho pode aumentar devido à força de pressão e às forças centrífugas.

Advertências de segurança adicionais

Usar óculos de proteção.

Utilize detectores apropriados para encontrar cabos escondidos ou consulte a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. Destrave o interruptor de ligar-desligar e coloque-o na posição desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se a ficha de rede tiver sido puxada da tomada. Assim é evitado um rearranque descontrolado do aparelho.

• Para o trabalho em pedras, deverá utilizar uma aspiração de pó. O aspirador de pó deve ser homologado para a aspiração de pó de pedras. A utilização destes dispositivos reduz o perigo devido ao pó. Para o corte de pedras, deverá utilizar um carril de guia. Sem guias laterais, é possível que o disco de corte emperre e cause um contra-golpe. Segure a ferramenta elétrica firmemente com ambas as mãos durante o trabalho e mantenha uma posição firme. A ferramenta elétrica é conduzida com segurança com ambas as mãos. Fixe a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
• Mantenha o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir.
• Não utilize a ferramenta elétrica com um cabo danificado. Não toque no cabo danificado nem puxe a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque elétrico.

Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções aparecidas abaixo pode causar choque, incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta elétrica é destinada para cortar, desbastar e para escovar substâncias metálicas e de pedra, sem utilizar água.

Para cortar metais é necessário utilizar uma capa de proteção especial para cortes (acessório).

Para cortar pedras deve ser utilizada uma cobertura de aspiração especial para corte com carril de guia (acessório).

A ferramenta elétrica pode ser utilizada para lixar com lixas de papel se for operada com ferramentas abrasivas homologadas.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

1 Alavanca para desbloquear a capa de proteção 2 Tecla de bloqueio do veio 3 Interruptor de ligar-desligar 4 Punho adicional 5 Veio de retificação 6 Capa de proteção para lixar 7 Capa de proteção para cortar 8 Flange de admissão 9 Disco abrasivo/de corte* 10 Porca de aperto 11 Proteção para mãos 12 Prato abrasivo de borracha 13 Folha de lixar 14 Porca redonda 15 Escova tipo taça 16 Capa de aspiração para cortar com carril de guia* 17 Disco de corte diamantado

• Acessórios aparecidos ou descrições não pertencem ao volume de fornecimento.

Informação sobre ruídos/vibrações

Valores de medição averiguados conforme EN 60745.

O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 88 dB(A); Nível de potência acústica 99 dB(A). Incerteza K=1,5 dB.

Usar proteção auricular!

Valores totais de vibração (soma dos vetores das três direções) determinados conforme EN 60745:

Lixamento de superfícies (Desbastar): Valor de emissão de vibrações a_h = 12 m/s², incerteza K = 1,5m/s²

Lixar com folha de lixa: Valor de emissão de vibrações a_h = 4,4m/s², incerteza K = 1,5m/s²

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da energia de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a energia de vibrações para o período completo do trabalho.

Para uma estimação exata da energia de vibrações, devem ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a energia de vibrações durante o período completo de trabalho.

Além disso, devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Dados técnicos

Rebarbadora	PWS ...	700-115	720-115	720-125	750-115	750-125
N° do produit	3 603 ...	A64 2..	A64 0..	A64 0..	A64 1..	A64 1..
Potência nominal consumida	W	705	720	720	750	750
Potência fácil	W	380	360	360	450	450
N° de rotações em punto morto	min-1	11000	11000	11000	11000	11000
máx. diâmetro do disco abrasivo	mm	115	115	125	115	125
Rosca do veio de rectificação		M 14	M 14	M 14	M 14	M 14
Peso conforme EPTA-Procedure 01/2003	kg	1,9	1,9	1,9	1,9	1,9
Classe de proteção		□/II	□/II	□/II	□/II	□/II

As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países. Observar o número de produto na placa de características da sua ferramenta elétrica. A designação comercial das ferramentas elétricas individuais pode variar.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade que o produto descrito em "Dados técnicos" cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das diretivas 2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009).

Processo técnico:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Montar os dispositivos de proteção

Antes de todos os trabalhos na ferramenta elétrica, puxar a ficha de rede da tomada.

Capa de proteção para lixar

Colocar a capa de proteção 6 sobre a fixação da ferramenta elétrica, até os ressaltos de codificação da capa de cobertura coincidirem com a fixação. Premir e segurar ao mesmo tempo a alavanca de desbloqueio 1.

Premir a capa de proteção sobre a gola do veio, até o colar da capa de proteção estar assentado no flange da ferramenta elétrica e girar a capa de proteção até que engate perceptivelmente.

Adaptar a posição da capa de proteção 6 às exigências do processo de trabalho. Para tal, deverá premir a alavanca de destravamento 1 para cima e girar a capa de proteção 6 para a posição desejada.

Ajustar a capa de proteção 6 de modo a evitar que faíscas voem na direção do operador.

Só deverá ser possível girar a capa de proteção 6, acionando sem alavanca de destravamento 1! Caso contrário, não deverá de modo algum continuar a utilizar a ferramenta elétrica, mas enviá-la ao serviço pós-venda.

Nota: Os ressaltos de codificação na capa de proteção 6 garantem que só possa ser montada uma capa de proteção apropriada para a ferramenta elétrica.

Capa de proteção para cortar

Sempre utilizar uma capa de proteção de corte para cortar metais 7. Sempre utilizar uma capa de aspiração de corte para cortar pedras com um carril de guia 16.

A capa de proteção para lixar é montada como a capa de proteção para lixar 6.

Punho adicional

Só utilizar a sua ferramenta elétrica com o punho adicional 4.

Atarraxar o punho adicional 4 de acordo com o tipo de trabalho, do lado direito ou do lado esquerdo do cabeçote de engrenagens.

Punho adicional antivibração

VIBRATION CONTROL

O punho adicional antivibração reduz as vibrações, proporcionando um trabalho agradável e seguro. - Não efetuar quaisquer alterações no punho adicional.

Não continue a utilizar um punho adicional danificado.

Proteção para as mãos

Ao trabalhar com o prato abrasivo de borracha 12 ou com a escova tipo taça/escova plana/disco abrasivo em forma de leque, deve sempre montar a proteção para as mãos 11.

Fixar a proteção para as mãos 11 com o punho adicional 4.

Montar ferramentas abrasivas

Antes de todos os trabalhos na ferramenta elétrica, deve puxar a ficha de rede da tomada. - Os discos abrasivos e os discos de corte tornam-se extremamente quentes durante o trabalho; não toque neles antes que arrefeçam.

Limpar o veio de retificação 5 e todas as peças a serem montadas. Premir a tecla de bloqueio do veio 2 para prender e soltar as ferramentas abrasivas e para imobilizar o veio de retificação. Só acionar a tecla de bloqueio do veio com o veio de retificação parado. Caso contrário, é possível que a ferramenta elétrica seja danificada.

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasivas. O diâmetro do furo deve ser do tamanho certo para o flange de admissão. Não utilize adaptadores nem redutores.

Ao utilizar discos de corte diamantados, deve assegurar-se de que a seta do sentido de rotação sobre o disco de corte diamantado coincida com o sentido de rotação da ferramenta elétrica (veja seta do sentido de rotação sobre o cabeçote de engrenagens).

A sequência de montagem está apresentada na página de esquemas.

Para fixar o disco abrasivo/de corte, deve atarraxar a porca de aperto 10 e apertá-la com a chave de dois furos.

• Após montar a ferramenta abrasiva, deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contacto com outras peças.

Disco abrasivo em forma de leque

Para trabalhar com o disco abrasivo em forma de leque, deverá usar a proteção para as mãos 11.

A sequência de montagem está apresentada na página de esquemas.

Atarraxar a porca redonda 14 e apertá-la com a chave de dois furos.

Para trabalhar com o disco abrasivo em forma de tacho ou com a escova plana, deverá montar a proteção para as mãos 11.

A sequência de montagem está apresentada na página de esquemas.

Deverá ser possível atarraxar a escova tipo tacho/escova plana no veio de retificação, até que fiquem firmemente encostadas no flange do veio de retificação no fim da rosca do veio de retificação. Apertar a escova tipo tacho/escova plana com a chave de forqueta.

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abrasivas mencionadas nesta instrução de serviço. O número de rotação admissível [min⁻¹] ou a velocidade circunferencial [m/s] das ferramentas abrasivas utilizadas deve corresponder às indicações contidas na tabela abaixo.

Observe portanto o número de rotação ou a velocidade circunferencial admissível como indicado na etiqueta da ferramenta abrasiva.

115 6 22,2 11000 80 125 6 22,2 11000 80

115 - 11000 80 125 - 11000 80

75 30 M14 11000 45

Aspiração de pó/de aparas

• Pós de materiais como por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrarem por perto.

Certos pós, como por exemplo pó de carvalho e faia, são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contenha asbesto só deve ser processado por pessoal especializado.

• Se possível, usar uma aspiração de pó.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com FILTRO da classe P2.

Observe as diretivas para os materiais a serem trabalhados, vigentes no seu País.

Funcionamento

Colocação em funcionamento

• Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicação na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.

Se a ferramenta elétrica for alimentada através de geradores de corrente móveis (geradores), que não possuem suficientes reservas de potência nem uma apropriada regulação de tensão (com reforço de corrente de arranque), poderão ocorrer reduções de potência ou comportamentos anormais ao ligar o aparelho. Observe a adequação do gerador de corrente aplicado, especialmente quando a tensão e a frequência da rede elétrica.

Ligar/desligar

Para colocar a ferramenta elétrica em funcionamento, empurre o interruptor de ligar/desligar 3 para a frente.

Para fixar o interruptor de ligar/desligar 3, pressione a parte traseira do interruptor de ligar/desligar 3 até este engatar.

Para desligar a ferramenta elétrica, solte o interruptor de ligar/desligar 3, ou se estiver travado, pressione por instantes o interruptor de ligar/desligar 3 no lado de trás e solte-o novamente.

► Controlar a ferramenta abrasiva antes de utilizá-la. A ferramenta abrasiva deve estar montada de forma correta e deve movimentar-se livremente. Executar um funcionamento de teste, sem carga, de no mínimo 1 minuto. Não utilizar ferramentas abrasivas danificadas, descentradas ou a vibrar. Ferramentas abrasivas danificadas podem estoirar e causar lesões.

Indicações de trabalho

Cuidado ao cortar em paredes portantes, veja a secção "Notas sobre a estática". Fixar a peça a ser trabalhada se esta não estiver firmemente apoiada devido ao seu próprio peso. - Não force demasiadamente a ferramenta elétrica, de modo que chegue a parar. - Os discos abrasivos e os discos de corte tornam-se extremamente quentes durante o trabalho; não toque neles antes que arrefeçam.

Desbastar

• Jamais utilizar os discos de corte para desbastar.

Com um ângulo de 30° a 40° poderá obter os melhores resultados de trabalho ao desbastar. Movimentar a ferramenta elétrica com pressão uniforme, para lá e para cá. Desta forma a peça a ser trabalhada não se torna demasiado quente, não muda de cor e não há sulcos.

Disco abrasivo em forma de leque

Com o disco abrasivo em forma de leque (acessório) também é possível processar superfícies e perfis abaulados.

Discos abrasivos em forma de leque têm uma vida útil bem mais longa, produzem um ruído reduzido e temperaturas ao lixar mais baixas do que discos abrasivos tradicionais.

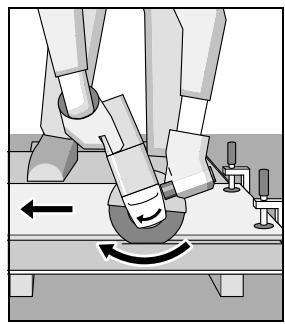

Cortar metal

• Sempre utilizar uma capa de proteção de corte para cortar metais 7.

Trabalhar com os discos abrasivos com avanço moderado, adequado para o material a ser trabalhado. Não exercer pressão sobre o disco de corte, nem emperrar ou oscilar.

Não travar discos de corte que estejam a girar por inércia, exercendo pressão lateral.

A ferramenta elétrica deve sempre ser conduzida no sentido contrário ao da rotação. Caso contrário, há perigo de que seja premida descontroladamente para fora do corte.

Para cortar perfis e tubos quadrados, deve-se começar pela menor seção transversal.

Cortar pedras

Sempre utilizar uma capa de aspiração de corte para cortar pedras com um carril de guia 16. A ferramenta elétrica só deve ser utilizada para cortar a seco/lixar a seco.

Para cortar pedras, deve-se utilizar de preferência um disco abrasivo diamantado. Como proteção contra emperramento, deve-se utilizar a capa de aspiração com carril de guia 16.

Só operar a ferramenta elétrica com um aspirador de pó e usar adicionalmente uma máscara de proteção contra pó.

O aspirador de pó deve ser homologado para a aspiração de pó de pedras. A Bosch oferece aspiradores apropriados.

Ligar a ferramenta elétrica e colocá-la com a parte dianteira do carril de guia sobre a peça a ser trabalhada. Empurrar a ferramenta elétrica com avanço moderado, adequado ao material a ser trabalhado.

Para cortar materiais especialmente duros, como p. ex. betão com alto teor de sílex, é possível que o disco de corte diamantado seja sobreaquecido e danificado. Uma coroa de faíscas em volta do disco de corte diamantado é um indício nítido. Neste caso, deve-se interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com máximo número de rotações, durante alguns instantes, para se arrefecer.

Um avanço de trabalho nitidamente reduzido e uma coroa de faíscas em volta do disco são indícios nítidos de um disco de corte diamantado embotado. Estes podem ser reafiados através de curtos cortes em material abrasivo, p. ex. arenito calcário.

Cortes em paredes portantes obedecem à norma DIN 1053 parte 1 ou disposições específicas dos países.

É imprescindível respeitar estes regulamentos. Antes de iniciar o trabalho, deve-se consultar o técnico de estabilidade, o arquiteto ou o supervisor da obra responsáveis.

Manutenção e Serviço

Manutenção e limpeza

▸ Antes de todos os trabalhos na ferramenta elétrica, puxe a ficha de rede da tomada. ▸ Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

No caso de aplicações extremas, é possível que durante o processamento de metais se deposite pó condutivo no interior da ferramenta elétrica. O isolamento de proteção da ferramenta elétrica pode ser prejudicado. Nestes casos recomendamos a utilização de um equipamento de aspiração estacionário, soprar frequentemente as aberturas de ventilação e intercalar um disjuntor de corrente de avaria.

Os acessórios devem ser armazenados e tratados com cuidado.

Se a ferramenta elétrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.

Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta elétrica.

Serviço pós-venda e assistência ao cliente

O Serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Portugues | 69

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

E-Mail: [e-mail]

Eliminação

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Apenas países da União Europeia:

Não deitar ferramentas elétricas no lixo doméstico!

De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações

Nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização devem ser enviadas separadamente a uma reciclagem ecológica.

Sobre chave de alterações.
