BRUKSANVISNING PWS 700-115 BOSCH

Opbevar alle adverselshenvisninger og instrukser til senere drug.

Tilbageslag og tilsvarende advarsler

Beskytteseskappe til skaring

Beskyttelseskappen til skaering 7 monteres lige som beskyttelseskappen til silibning 6.

Ekstrahandtag

Til fastholdelse af start-stop-kontakten 3 tryk-kes start-stop-kontakten 3 ned foran, til den falder i hak.

Vedlidgeholdelse og service

Vedligeholdelse og rengøring

Bosch kundeservice-team vil grne hjelpe dig med at besvare sporgsmål vedr. kob, anvendelse og indstilling afprodukter og tilbehør.

Dansk

Generelle advarsler for elek-troverktøy

ADVARSEL Les gjennom alle advarslene og anvisiningene. Feil ved over

holdelsen av advarslene og nedenstaende anvisninger kan medfore elektriske støt, brann og/eler alvorlige skader.

TaGMTVAREpalleadvarsleneoginformasjonene.

Det nedenstaende anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

a) Hold arbeidsområdet rent og ryddig og sorg for bra belysning. Rotete arbeidsområder aller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare væsker, gass el-ler stov. Elektroverktøy lager gnister som kan antennene stov eller damper.
c) Hold barn og andre personer unna nár elektroverktøyet brukes. Hvis du blir for-styrret under arbeidet, kan du miste kon-trollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Stöpselet til elektroverktøyet på passerinn i stikkontakten. Stöpselet på ikke forandres på noen som helst på. Ikke bruk adapterstøpslerammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordede overflater sik som rør, owner, komfyer og kjøleskap. Det er større fare ved elektriske støt hiskroppen din er jordet.
c) Hold elektroverktøyet unna regn aller fuktigkeit. Dersom det kommt vann i et elektroverktøy, øker risikoen for elektriske støt.

d) Ikke bruk ledningen til andre formål, f. eks. til Å bære elektroverktøyet, hinges det opp eller trekke det ut av stikkontak- ten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
e) Nár du arbeider utendørs med et elektröverktóy, má du kun bruke en skjøteledning som er egnet til utendørs bruk. Nár du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske stót.
f) Hvis det/DDke kan unngas a bruke elek- troverktoyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jord- feilbryter reduserer risikoen for elektriske stot.

3) Personsikkerhet

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem när du arbeider med et elektroverktøy. Ikke bruk elektroverktøy när du er trett eller er pålvirket av narkotika, alkohol eller medikamente. Et øye-blikks uoppmerksomhet ved bruk av elek-troverktøyet kan føre til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid Å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stovmaske, skilaste arbeidssko, hjelm eller horselvern - avhengig av type ogBruk av elektroverktøyet - reduserer risikoen for skader.
c) Unngå Å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slätt av for du kobler det til strømen og/eller batteriet, lfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet eller kobler elektroverktøyet til strømen iinnkoblet tilstand, kan dette före til uhell.
d) Fjern innstillingsverktøy aller skrunokler før du slar på elektroverktøyet. Et verktøyller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.

Norsk | 119

e) Unngå en unnormal kroppsholdning. Sørg for á stå stødig og i balanse. Dermen'd kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
f) Bruk alltid egnede klær. IkkeBruk vide klær eller smykker.Hold här, təy og hansker unna deler som beveger seg.Lost-sittende təy, smykker ell er langt här kan komme inn i deler som beveger seg.
g) Hvis det kan monteres stovavsug- og oppsamlingsinnretninger,丹麦 forvisse deg om at disse er tilkoblet og brukes pa korrekt mæte. Bruk av et stovavsug redu-serer farer på grunn av støv.

4) Omhyggelig bruk og händtering av elektroverktøy

a) Ikke overbelast verktøyet. Bruk et elek-troverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sik-rere i det angitte effektområdet.
b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lencer kan slås av eller på, er farlig og på repareres.
c) Trekk stopselet ut av stikkontakten og/eller fjern batteriet for du utforer inn-stillinger på elektroverktøyet, skifter tilbehorsdeler eller legger maskinen bort. Disse tiltakene forbinderen en utilisiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk på oppbevares utilgengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest,thisanse anvisingene.Elektroverktøy er farlige när de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket el-ler skadet, slick at dette innvirker på elektroverktøyets funksjon. Lappe skade delene repareres før elektroverktøyet brukes. Dårlig vedlike-holdte elektroverktøy er ørsaken til mange uhell.

f) Hold skjæverktøyene skarpe og rene. Godt stelte skjæverktøy med skarpe skjær setter seg ikke sa ofte fast og er letere Å føre.
g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold tilppe anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formal enn det som er angitt kan føre til farlige situasjoner.

5) Service

a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale resvedeler. Slik opprettholdes verktøyets sikkerhet.

Maskinavhengig sikkerhets-informasjon

Felles advarsler om sliping, sandpapirsliping, arbeid med stalbørster og kapping

Dette elektroverktøyet skal brukes som slipper, sandpapirsliper, stålbrste og kuttesliper. Følg alle advarsler, anvisninger, Bilder og data som du fær levert sammen med elektroverktøyet. Hvis du ikke følger følgende anvisninger, kan det oppstå elektriske støt, ild og/eller store skader.
Dette elektronverktøyet er ikke egnet til polering. Hvis elektronverktøyet brukes til formal det ikke er beregnet til, kan dette forårsake farer og skader.
Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av produsenten for dette elektroverktøyet. Selv om du kan feste tilbehøritet på elektroverktøyet ditt, garanterer dette ingen sikker bruk.
Det godkjente turtallet til innsatsverktoyet ma vare minst like hoyt som det maksimale turtallet som er angitt pa elektroverktoyet. Tilbehør som dreies hurtigere enn godkjent, kan brekke og slynges rundt.

120 | Norsk

Utvendig diameter og tykkelse på innsatverktøyet mä tilsvare malene for elektroverktøyet. Gale innsatsverktøy kan ikke sikres eller kontrolleres tilstrekkelig.
Slipeskiver, flenser, slipetallerkener erler annet tilbehør må passer nøyaktig på slipspindelen til elektroverktøyet. Innsatsverkøy som ikke passer nøyaktig på slipspindeilen til elektroverktøyet, roterer uregelmessig, vibrerer svært sterkt og kan.fore til at du mis-ter kontrollen.
Ikke bruk skadede innsatsverktoy. Sjekk for haverbruk om innsatsverktoy slik som slipeskiver er splintret eller revnet, om slipetalerkener er revnet eller svært slitt, om stålborster har lõse eller har brukkede träder. Hvis elektroverktøyet aller innsatsverktoyet faller ned, på du kontrollere om det er skadet aller bruk et/DDke skadet innsatsverktoy. När du har kontrollert og satt inn innsatsverktøyet, på du holde personer som oppholder seg iærhen unna det roterende innsatsverktøyet og la elektroverktøyet gä iett minutt med maksimalt turtall. Som regel brekker skadede innsatsverktoy i Iopet av davon testtiden.
▶ Bruk personlig beskyttelsesutstyr. Avhengig av typenBruk ma du bruke visir, oyebeskyttelseller vernebriller. Om nodvendig ma du bruke stovmaske, horselvern, vernehansker ellerspecialforkle som holder sma slope- og materialpartikler unna kroppen din. Oynene bor beskytttes mot fremmedlegemer som kan fly rundt ved visse typenBruk. Stov-ller pustevernmasker ma filterede ntypen stov som oppstar ved dennebruken. Hvis du er utsatt for sterk stoy over lengretid, kan du miste horselen.
Pass pà at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle somgár inn i arbeidsområdet mä bruke personlig verneutstyr. Brukne deler til verktøyet el-ler brukne innsatsverktøy kan slynges ut og derfor ogsa forårsake skader utenfor det direkte arbeidsområdet.

Ta kun tak i elektroverktoyet på de isolerte gripeflatene, hvis du utfører arbeid der inn-satsverktoyet kan treffe på skjulte strøm-ledninger eller den egne strømledningen. Kontakt med en spenningsforende ledning setter ogsa elektroverktoyets metalldeler under spentning og forer til elektriske støt.
Hold strømledningen unna roterende innsatsverktøy. Hvis du mister kontrollen over elektroverktøyet kan strømledningen kappes ellerkommeninn i verktøyet,oghanden ellera men din kankommeninn i det roterende innsatsverktøyet.
Legg aldri elektronverktøyet ned for innsatsverktøyet er stanset welt. Det roterende innsatsverktøyet kan komme i kontakt med overflaten der maskinen legges ned, sik at du kan miste kontrollen over elektronverktøyet.
La aldri elektronverktøyetøreinnkoblet mens du bærer det. Tøyet ditt kankommeninn i det roterende innsatsverktøyet hvis dettilfeldigvis kommer ikontakt med verktøyetog innsatsverktøyet kan da bore seg innikroppen din.
Rengjør ventilajonsåpningene til elektrøverktøyet med javne mellomrom. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elektrisk fare.
- Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan anteennisse materialene.
Bruk ikke innsatsverktøy som krever flytende kjolemidler. Bruk av vann eller andre flytende kjolemidler kan.fore til elektriske støt.

Tilbakeslag og tilsvarende advarsler

• Tilbakeslag er innsatsverktøyets plutselige reaksjon etter at det har hengt seg opp eller blokkerer. Dette kan gjelde slipseskiven, slipetallerkenen, stålborsten osv.. Opphenging el-ler blokkering fører til at det roterende innsatsverktøyet stanserHLT plutselig.Slik akseleres et ukontrollert elektroverktoy mot innsatsverktøyets dreieretning på blokkeringstedet.

Hvis f. eks. en slipseskive henger seg opp aller blokkerer i arbeidsstykket, kan kanten pa sli

Norsk | 121

peskiven som dykker inn i arbeidsstykket, henge seg opp og slick brekker slipeskiven ell er forarsaker et tilbakeslag. Slipeskiven beveger seg da mot eller bort fraBrukeren, avhengig av skivens dreieretning pa blokkeringsstedet. Slik kan slipeskiver ogsbrekke.

Et tilbakeslag er resultat av en gal aller feilaktig bruk av elektroverktøyet. Det kan unngås ved Å følge egnede sikkerhetstiltak som beskrevet nedenstænde.

Hold elektoverktøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbakeslagskrefter. Bruk alltid ekstra-handtaket -hvis dette finnes -for a ha størst mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter ved oppkjøring. Brukeren kan beherske tilbakeslags- og reaksjonsmomenter med egnede tiltak.
Hold aldri handen i nærhen av det roterende innsatsverktoyet. Innsatsverktoyet kan bevege seg over handen din ved tilbakeslag.
Unnga at kroppen din befinner seg i omraret der elektroverktoyet vil bevege seg ved et tilbakeslag. Tilbakeslaget driver elektroverktoyet i motsatt retning av slipskivens dreieretning på blokkeringsstedet.
Vær spesielt forsiktig i hjørner, på skarpe kanter osv. Du ma forhindre at innsatsverktøy avprelles fra arbeidsstykket eller klemmes fast. Det roterende innsatsverktøyet har en tendens til a klemmes fast i hjørner, på skarpe kanter eller hvis det avprelles. Dette forårsaker kontrolltap eller tilbakeslag.
Bruk ici kjedesagblad eller tannet sagblad. Slike innsatsverktoy forer ofte til tilbakeslag eller til at man mister kontrollen over elektroverktoyet.

Spesielle advarsler om sliping og kapping

Bruk kun slipeskiver som er godkjent for dette elektroverktoyet og et vernenedeksel som er konstruert for delleype slipeski-ve. Slipeskiver som icke ble konstruert for dette elektroverktoyet, kan icke beskyttes tilsvarende og er icke sikre.

Vernedekselet mā monteres sikkert pā elek-troverktoyet og innstilles sik at det oppnas SA stor sikkerhet som mulig, dvs. den minste delen pā slipskiven skal peke Āpent mot brukeren. Vernedekselet skal beskytte brukeren mot avbrukne deler og tilfeldig kontakt med slipskiven.
▶ Slipeskiver mag kun brukes til anbefalt type brisk. F. eks.: Ikke slip med sideflaten til en kappeskive. Kappeskiver er beregnet til materialfjerning med kanten på skiven. Innvirking av krefter fra sider kan fere til at slipskivene brekker.
Bruk alltid uskadede spennflenser i riktig størrelse og form for den slipskiven du har valgt. Egnede flenser stotter slipskiven og reduserer sik faren for at slipskiven brekker. Flenser for kappesiver kan vare annerledes enn flenser for andre slipskiver.
- Ikke bruk slitte slipskerver fra større elektroverktoy. Slipskerver for større elektroverktoy er ikke beregnet til de høyere turtall på mindre elektroverktoy og kan brekke.

Ytterligere spesielle advarsler for kappesliping

Unngå blokkering av kappeskiven eller for sterkt presstrykk. Ikke utfør for dype snitt. En overbelastning av kappeskiven øker slitasjen og tendensen til fastkiling erler blokkering og dermed ogsa muligheten til tilbakeslag eller brudd på slipseskiven.
Unngå området foran og bak den roterende kappeskiven. Hvis kappeskiven beveger seg bort fra deg i arbeidsstykket, kan elektrøverktøyet med den roterende skiven ved tilbakeslag slynges direkte mot kroppen din.
Hvis kappeskiven blokkerer erler du avbryter arbeidet, slar du av elektroverktoyet og holder det rolig til skiven er stanset welt. Forsok aldri a trekke den roterende kappeskiven ut av snittet, ellers kan det oppsta et tilbakeslag. Finn og fjern arsaken til blokkeringen.
Ikke start elektroverktøyet igjen SSA lenge det befinner seg i arbeidsstykket. La kappeskiven oppnA det maksimale turtallet for du fortsetter forsiktig med snittet. Ellers kan skiven henge seg opp, springe ut av arbeidsstykket ell erforrsake tilbakeslag.

122 | Norsk

Stott plater eller store arbeidsstykker for a redusere risikoen for tilbakeslag fra en fastklemt kappeskive. Store arbeidsstykker kan boyes av sin egen vekt. Arbeidsstykker ma stottes på begge sider, bådeær kappesnit tet og på kanten.
Vær speielt forsiktig ved «inndykkingsnitt» i vegger eller andre uoversiktelige omrader. Den inntrengende kappeskiven kan treffe på gass- eller vannledninger, elektriske ledninger eller gjenstander som kan forårsake tilbakeslag.

Spesielle advarsler om sandpapirsliping

Ikke bruk overdimensjonerte slipeskiver, folg produsentens informasjoner om slippapirstorrelsen. Slipeskiver som peker ut over slipetallerkenen kan forarsake skader og fore til at slipeskivene blokkerer erler revner ellter til at det oppstar tilbakeslag.

Spesielle advarsler for arbeid med stalbørster

Husk på at stålborsten mister stålbiter i løpet av vanlig bruk. Ikke overbelast ståldele-ne med for sterkt presstrykk. Ståldeler som slyngnes bort kanlett trenge inn gjennom tynt tøy og/eller hud.
Hvis det anbefales a bruke et vernenedeksel, ma du forhindre at vernenedekselet og stalbørsten kan berore hverandre. Tallerken- og koppborster kan få storre diameter med presstrykk og sentrifugalkrefter.

Ekstra advarsler

Bruk vernebriller.

Bruk egnede detektorer til Å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt.

Lás opp av-/pá-bryteren og sett den i av-posisjon hvis strømtilførselen avbrytes, f. eks. ved strømbrudd eller hvis støpselet trekkes ut. Slik forbhindres en ukontrollert ny start.
Bruk stovavsug til bearbeidelse av stein. Stovsugeren ma vare godkjent til oppsuig av steinstov. Bruk av disse innrettingene reduserer farer pa grunn av stov.
Bruk føringssteide til kapping av stein. Uten fording på sider kan kappeskiven henge seg opp og forarsake et tilbakeslag.
Hold elektroverktøyet fast med begge hender under arbeidet og sorg for a sta stodig. Elektroverktøyet fores sikrere med to hender.
Sikre arbeidsstykket. Et arbeidsstykke som holds fast med spenninnretninger erler en skrustikke, holds sikrere enn med händen.
Hold arbeitsplassen ren. Materialblandinger spesielt farlige. Lettmetallstov kan brenne ell er eksplodere.
Bruk aldri elektronverktøyet med skadet led- ning. Ikke berør den skadede ledningen og trekk stopselet ut hvis ledningen skades i Ilopet av arbeidet. Med skadet ledning øker risikoen for elektriske støt.

Funksjonsbeskrivelse

Les gjennom alle advarslene og anvisingene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Formalsmessig bruk

Elektroverktøyet er beregnet til kapping, grovslip ing og børsting av metall- og steinmaterialer uten bruk av vann.

Til kapping av metall mà detBrukes et spesielt vermedeksen til kapping (tilbehør).

Til kapping av stein mä det brukes et spesielt av-sugdeksel til kapping med f-ringssleide (tilbehør).

Med godkjente slipeverktoy kan elektroverktoyet brukes til sandpapirsliping.

Norsk | 123

Illustrertekomponenter

Nummereringen av de illustrrente componentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

1 Lasespak for vernedeksel
2 Spindel-lasetast
3 På-/av-bryter
4 Ekstrahandtak
5 Slipspindel
6 Vernedeksel til sliping
7 Vernedeksel til kapping
8 Festeflens
9 Slope/kappeskive
10 Spennmutter
11 Handbeskyttele
12 Gummislipetallerken
13 Slpeskive
14 Rundmutter
15 Koppbørste
16 Avsugdeksel til kapping med føringssteide
17 Diamant-kappeskive

Stoy-/vibrasjonsinformasjon

Måleverdier funnet i henhold til EN 60745.

Maskinens typiske A-bedomte stovnivå er: Lydtrykkniva 88 dB(A); lydeffektniva 99 dB(A). Usikkerhet K=1.5 dB.

Bruh horesilvern!

Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745:

Overflatesliping (grovsliping): Svingningssemisjonsverdi a_h = 12m / s^2 usikkerhet K = 1,5m / s^2 Sliping med slipskive: Svingningssemisjonsverdi a_h = 4,4m / s^2 ,usikkerhet K = 1,5m / s^2

Vibrasjonsnivæt som er angitt i disse anvisinngene er mål't h. en målemetode som er standard-disert i EN 60745 og kan brukes til sammenlig-ning av elektroverktøy med hverandre. Den egner seg til en foreløbig vurdering av svingningsbelastningen.

Det angitte svingningsnivæt representer de hovedsakelige anvendelsene til elektroverktøy et. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivæt avvike. Dette kan føre til en tydelig øking av svingningsbelastningen over hele arbeidstidsrommet.

Til en noyaktig vurdering av svingningsbelastninger skal det ogsa tas hensyn til de tidene maskinen er slatt av ellerr gár, men ikke virkelig brukes. Dette kan tydelig redusere svingningsbelastninger over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktoy og innssatsverktoy, holde hendene varme, organisere arbeidsforlopene.

124 | Norsk

Tekniske data

Vinkelsliper	PWS ...	700-115	720-115	720-125	750-115	750-125
Produktnummer	3 603 ...	A64 2..	A64 0..	A64 0..	A64 1..	A64 1..
Opptatt effekt	W	705	720	720	750	750
Avgitt effekt	W	380	360	360	450	450
Tomgangsturtall	\( min^{-1} \)	11000	11000	11000	11000	11000
Max. slipeskivédiameter	mm	115	115	125	115	125
Slipespindelgjenger		M 14	M 14	M 14	M 14	M 14
Vekt tilsvarende EPTA-Procedure 01/2003	kg	1,9	1,9	1,9	1,9	1,9
Beskyttsesklasse		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

Informasjonene gelder for nominell speening [U] 230/240 V. Ved lavere speening og på visse nasjonale modeller kan disse informasjonene variere noe.
Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

Samsvarserklæring

Vi erklærer som eneansvarlig atproduktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745 fj. bestemmelsene i direktive 2004/108/EF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009).

Tekniske underlag hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Montering av beskyttesinnretninger

För alle arbeider på elektroverktøyet utføres ma støpselet trekkes ut av stikkontakten.

Vernedeksel til sliping

Legg vernaldekselet 6 pā festet pā elektroverk-toyet til kodeknastene til vernaldekselet stem-mer overens med festet. Trykk og hold smtidig fast lasespaken 1.

Trykk vernedekselet 6 inn pa spindelhalsen til kanten pa vernedekselet ligger mot flensen til elektroverktoyet og drei vernedekselet til det hørbart gär i las.

Tilpass vernetekselets 6 stilling til arbeidssituasjons krav. Trykk da lasespaken 1 oppover ogdrei vernetekselet 6 til onsket posisjon.

Innstill vernaldekselet 6 sik at gnistene ikke fyker motBrukeren.
Vernedekselet 6 mA kun kinne dreies nár lasespaken 1 trykkes! Ellers mA elektroverktøyet ikke brukes videre og mA leveres inn til kundeservice.

Merk: Kodeknastene pa vernedekslet 6 sørger for at det kun kan monteres et passende vernenedeksel pa elektroverktøyet.

Vernedeksel til kapping

Til kapping av metall mà du alltid bruke vernedekselet for kapping 7.

Norsk | 125

Til kapping av stein ma du alltid bruke avsugdekselet til kapping med f-ringssleide 16.

Vernedekselet til kapping 7 monteres på samme mæte som vernedekselet til sliping 6.

Ekstrahandtak

▶ Bruk elektroverktøyet kun med ekstrahand-taket 4.

Skru ekstrahandtaket 4 inn pa horeller venstre side av girhodet avhengig av typen bruk.

Vibrasjonsdempende ekstrahandtak

VIBRATION CONTROL

Det vibrasjonsdempende ekstrahandtaket reduserer vibrasjonene under arbeidet, slick at dette blur mer behagelig og sikkert.

Montering av slipeverktøy

För alle arbeider på elektroverktøyet utføres ma støpselet trekkes ut av stikkontakten.
▶ Slope- og kappeskiver blir svart varme under arbeidet; seks ta i dem før de er avkjolt.

Rengjør slipspindelen 5 og alle delene som skal monteres.

Til festing og lösning av spliceverktøy må spindellåsetasten 2 lases rundt slipspindelen.
Trykk pa spindellasetasten kun nár slipspindelen stár stille. Elektroverktøyet kan ellers ta skade.

Slipe-/kappeskive

Ta hensyn til slipeverktøyenes dimensjoner. Hullets diameter mæ passer til festeflensen. Ikke bruk adaptere eller reduksjonsstykker.

Ved bruk av diamant-kappeskiver ma du passpe at dreieretningspilen pa diamant-kappesken og elektroverktoyets dreieretning (se dreieretningspilen pa girhodet) stemmer overens.

Rekkefølgen til monteringen er angitt pa bildesiden.

Til festing av spline-/kappeskiven skrur du pa spennmutteren 10 og spanner donne med hakenokkelen.

Etter montering av spliceverktoyet og før innkoblingen ma du sjekke om spliceverktoyet er korrekt montert og kan dreies fritt. Pass pa at spliceverktoyet ikkekommen borti vernetdekselet eller andre deler.

Lamellipseskive

Monter alltid händbeskyttelsen 11 til arbeit med lamellslipeskiven.

Gummi-slipetallerken

Til arbeid med gummislipetallerkenen 12
mà du alltid montere.Handbeskyttelsen 11.

Rekkefølgen til monteringen er angitt på bildesiden.

Skru rundmutteren 14 på og spenn denen med hakenøkkelen.

Koppborste/skiveborste

Monter alltid händbeskyttelsen 11 til arbeid med koppbørsten eller skivebørsten.

Rekkefølgen til monteringen er angitt pa bildesiden.

Koppborsten/skivebørsten mA kunne skrus sa langt inn pa slipespindelen at slipsespindelflensen ligger godt mot enden pa slipsespindelgjen-gen. Spenn koppborsten/skivebørsten fast med en fastnokkel.

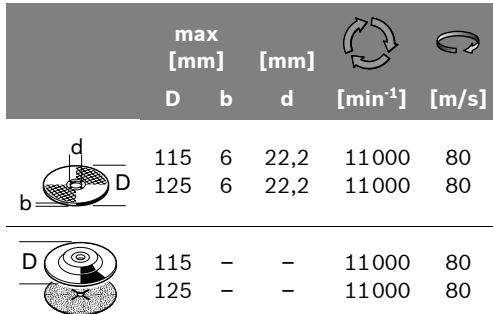

Godkjente slipeverktøy

Det kan brukes alle slipeverktoy som er angitt i donne bruksanvisingen.

126 | Norsk

Det godkjente turtallet [^-1] hvh. periferihastigthen [m / s] til anvendt sliteverktoy m'a minsttilsvare informasjonene i nedenstäende tabell.

Ta derfor hensyn til godkjent turtall hhv. periferihastighet på etiketten til slipsverktøyet.

75 30 M14 11000 45

Stov-/sponavsuging

Stov fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan varehelsefarlige. Beroring ellr innanding av stov kan utlose allergiske reaksjoner og/eller anedrettssykdommer hos brukeren allerpersoner som befinner seg i naerhen.

Visse typ stov som eik- ellber bokstov gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat,trebeskyttelsesmidler).

Asbestholdig materiale må kun bearbeides av fagfolk.

• Bruk helst et støvavsug.
• Sorg for god ventilasjon av arbeidsplassen.
• Det anbefales Å bruke en støvmaske med filterklasse P2.

Folg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

Bruk

Igangsetting

Ta hensyn til strømspenningen! Spenninger til strømkilden på stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan ogss brakes med 220 V.

Ved bruk av elektroverktøyet på mobile strømgeneratorer, som ikke har tilstrekkelige effektreserver hhy. egnet spenningsregulering (med startstrømforsterkning), kan det oppsta effekt-tap eller utypiske reaksjoner ved innkobling. Sjekk om strømgeneratoren er egnet, spesielt'nar det gjelder strømspenning og -frekvens.

Inn-/utkobling

Til igangsetting av elektroverktøyet må du skyve pa-/ av-bryteren 3 fremover.

Til lasing av pa-/av-bryteren 3 skyver du pa-/av-bryteren 3 ned foran til den gar i las.

Til utkobling av elektroverktøyet slipper du pã-/ av-bryteren 3 hvh. - hvis den er låst - trykker du pã-/av-bryteren 3 att øyeblikk og slipper den deretter.

Kontroller slipeverktoyene for bruk. Slipeverktyet mä vare feilfritt montert og kunne dreie seg fritt. Utfor en provekjoring pa minst 1 minut uten belastning. Ikke bruk skadede, urunde eller vibrerende slipeverktoy. Skadede slipeverktoy kan brekke og forarsake skader.

Arbeidshenvisninger

Vær forsiktig nár du lager slisser i bærende vegger, se avsnittet «Informasjoner om statikk »
Spenn verktøyet inn, his det ikke ligger godt fast med sin egen vekt.
Ikke belast elektroverktøyer sa sterkt at det stanser.
▶ Slope- og kappeskiver blir svært varme under arbeidet; seks ta i dem För de er avkjølt.

Norsk | 127

Grovliping

Bruk aldri kappeskiver til grovsliping.

Med en vinkel på 30^ til 40^ oppnár du det beste arbeidsresultatet ved grovsliping. Beveg elektoverktoyet frem og tilbake med middels trykk. Slik blir ikke arbeidsstykket for varmt, misfarges ikke og det oppstár ikke riller.

Lamellipseskive

Ilke brems utløpende kappeskiver med trykk mot sider.

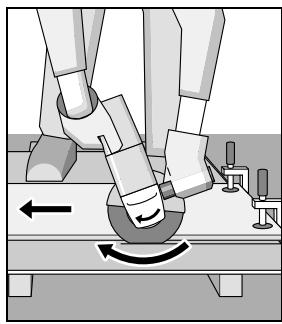

Elektroverktøyet
må alltid fores med motgående bevegelser. Det er ellers fare for at den trykkes ukontrollert ut av snittet.

Ved kapping av profiler og firkantrør bør du starte på det minste tverrnittet.

Kapping av stein

Til kapping av stein ma du alltid bruke avsugdekselet til kapping med f-ringssleide 16.
Elektroverktoyet maku kun brukes til torsskjering/torrrsliping.

Bruk helst en diamant. kappeskie til kapping av stein. For a unnga fastkiling ma du bruke avsugdekselet til kapping med foringssseiden 16.

Stovsugeren mä vare godkjent til oppsuging av steinstv. Bosch har egnede stvsugere.

Slå på elektrøverk
tøyet og sett det
med fremre del av
føringsstreiden på
arbeidsstykket.
Skyv elektrøverk
tøyet fremover
med middels sterk
kraft som er tilpass-
set materialet som
skal bearides.

Avbryt da kappingen og la diamant-kappeskiven gå ett øyeblikk med høyeste turtall i tomgang for Å avkjøles.

Tydelig redusert arbeidsfremskritt og gnistkrans rundt er tegn pa at diamant-kappeskiven er blitt butt. Du kan slipe donne med korte snitt i abrasivt materiale (f. eks. kalksandstein).

Informasjoner om statikk

Slisser i hovedvegger ma tilsvare standard DIN 1053 del 1 aller nasjonale bestemmelser. Disse forskriftene skal absolutt overholdes. Ta derfor Kontakt med ansvarlig statiker, arkitekt eller byggeledelse.

Service og vedlikehold

Vedlikethold og rengjøring

För alle arbeider på elektroverktøyet utføres ma støpselet trekkes ut av stikkontakten.
Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for a kunne arbeide bra og sikkert.

128 | Norsk

Ved ekstreme bruksvilkár kan det ved bearerbeidelse av metall sette seg lededyktig stovinne i elektroverktoyet. Beskyttelsesiolasjonen til elektroverktoyet kan innskrenkes.Det anbefales i slike tilfeller a bruke et stasjonert avsugingsanlegg, ofte a blase gennom ventilasjonsspaltene og bruke en jordfeilbryter.

Tilbehoret ma lagres og behandles med omhu. Hvis elektroverktyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svekte, ma reparasjonen utfores av et autorisert serviceverksted for Bosch-electroverktoy.

Ved alle forespørsler ogreservedelsbestillingermå du oppgi det 10-sifrede produktnummeret som er angitt pa elektroverktøyets typeskilt.

Kundeservice hjelper deg ved sporsmal om reparasjon og vedlikehold av produitet ditt og reservedelene.Deltegninger og informasjoner om reservationeler finner du ogsa under:

www.bosch-pt.com

Bosch-kunderadgiver-teamer gjerne til hjelp ved sporsmal om kjop, bruk og innstilling av producer og tilbehør.

Norsk

Robert Bosch A/S

Trollaasveien 8

Postboks 10

1414 Trollaasen

Tel. Kundekonsulent: [phone]

Fax: [phone]

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Ilke kast elektroverktoy i vanlig soppel!

Jf. det europeiske direktivet 2002/96/EF veder. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover ma

gammelt elektroverktoy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholds.

1609929R16|(14.2.08)

Bosch Power Tools

Suomi | 129
