MODE D'EMPLOI PWS 700-115 BOSCH
Avertissements de sécurité généraux pour l'outil
AVERAGEMENT
Lire tous les averissements de sécurité et
toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ulté-rieurement.
Le terme « outil » dans les avertissements fait reférence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).
1) Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou certains sont propices aux accidents.
b) Ne pas faire fonctionner les outils ELECTriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils electriques produits des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes presents à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.
2) Sécurité électrique
a) Il faut que les fiches de l'outil électricque soient adaptées au socle. Ne jamais modifier la fiche de chaque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de chocoléctique.
b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de chic électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmelés augmentent le risque de chocoléctrique.
e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de chic électrique.
f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD).
L'usage d'un RCD réduit le risque de chocoléctrique.
3) Sécurité des personnes
a) Rester vigilant, regarder ce que vous estes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous estes fatigué ou sous l'emprise de drogues, d'alcool ou de medicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.
b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chausures de sécurité antidéraptantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
32 | Français
d) Retirer toute clé de réglage avant demettre l'outil en marche. Une clé laisséefixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d'equipements pour l'extraction et la récapération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
4) Utilisation et entretien de l'outil
a) Ne pas forcer l'outil. Utiliser l'outil adapte à votre application. L'outil adapté réalisera moins le travail et de manière plus sure au régime pour lequel il a été construit.
b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marché à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de dé-marrage accidentel de l'outil.
d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les générantes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.
e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
f) Garder affués et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus facies à contrôle.
g) Utiliser l'outil, les accessoires et les la-mes etc., conformement à ces instruct-cions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations diffé-rentes de celles prévues pourrait donner lieu à des situations dangereuses.
5) Maintenance et entretien
a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pieces de rechange identiques. Cela assurera que la sécurité de l'outil est maintainue.
Instructions de sécurité spécifique à l'appareil
Avertissements de sécurité commons pour les opérations de meulage, de ponçage, de brossage métallique, de lustrage ou de tronçonnage par meule abrasive:
Cet outil électrique est destiné à fonctionner comme meuleuse, ponceuse, Brosse métallique ou outil à tronconner. Lire toutes les mises en garde de sécurité, les instructions, les illustrations et les spécifications fournies avec cet outil électrique. Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer un chic électrique, un incendie et/ou une blessure grave.
cais | 33
Les opérations de polissage ne sont pas recommandées avec cet outil électrique. Les opérations pour lesquelles l'outil electrolyque n'a pas eteconu peuvent provoquer un danger et causer un accident corporel.
Ne pas utiliser d'accessoires non conçus spécifique et recommends par le fabricant d'outils. Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité.
La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voter en éclat.
Le diamètre extérieur et l'épaissur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas etre protégés ou commandés de manière appropriée.
La taille de mandrin des meules, flasques, patins d'appui ou tout autre accessoire doit sadapter correctement à l'arbre de l'outil électrique. Les accessoires avec alésages centraux ne correspondant pas aux éléments de montage de l'outil électrique seront en déséquilibre, vibreront excessivement, et pourrait provoquer une perte de contrôle.
Ne pas utiliser d'accessoire endommagé. Avant chaque utilisation examiner les accessoires comme les meules abrasives pour détecter la présence eventuelle de copeaux et fissures, les patins d'appui pour détecter des traces eventuelles de fissures, de déchirure ou d'usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissures. Si l'outil électrique ou l'accessaire a subi une chute, examiner les dommages eventuels ou installer un accessoire non endommagé. Àpres examen et installation d'un accessoire, placez-vous ainsi que les personnes représentes à distan
ce du plan de l'accessoire rotatif et faire marcher l'outil électrique à vitesse maxima-le à vide pendant 1 min. Les accessoires endommages seront normalement détruits pendant cette période d'essay.
Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pieces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules générées par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.
Maintainir les personnes presents à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de piece à usiner ou d'un accessoire cassé peuvent être projétés et provoquer des blessures en dehors de la zone immédiate d'opération.
- Tenir l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre cable. Le contact de l'accessaire coupant avec un fil « sous tension » peut égalementmettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.
Placer le cable éloigné de l'accessoire de rotation. Si vous perdez le contrôle, le cable peut être coupé ou subir un accroc et vous main ou votre bras peut être tiré dans l'accessoire de rotation.
34 | Français
Ne jamais reposer l'outil électrique avant que l'accessoire n'ait atteint un arrêt complet. L'accessoire de rotation peut agripper la surface et arracher l'outil électrique hors de votre contrôle.
Ne pas faire fonctionner l'outil électric en le portant sur le côte. Un contact accidentel avec l'accessoire de rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous.
Nettoyer régulierement les orifices d'aération de l'outil électrique. Le ventilateur du moteur attirera la poussière à l'intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques.
Ne pas faire fonctionner l'outil electrique a proximate de matériaux inflammbles. Des étincelles pourrait enflammer ces matériaux.
Ne pas utiliser d'accessoires qui nécessite des réfrigerants fluides. L'utilisation d'eau ou autres réfrigerants fluids peut aboutir à une electrocution ou un choc électrique.
Rebonds et mises en garde correspondantes
Le rebond est une réaction soudaine au pincement ou à l'accrochage d'une meule rotatoire, d'un patin d'appui, d'une brosse ou de tout autre accessoire. Le pincement ou l'accrochage provoque un blocage rapide de l'accessaire en rotation qui, à son tour, contraint l'outil électrique hors de contrôle dans le sens opposé de rotation de l'accessaire au point du grippage.
Par exemple, si une meule abrasive est accrochée ou pincee par la piece a usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du matériel, provoquant des sauts ou l'expulsion de la meule. La meule peut sauter en direction de l'opérateur ou encore en s'en éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules abrasives peuvent également se rompre dans ces conditions.
Le rebond résultat d'un mauvais usage de l'outil et/ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité enPNANT les precautions appropriées spécifiées ci-dessous.
Maintainir fermement l'outil electrique et placer votre corps et vos bras pour vous permettre de résister aux forces de rebond. Toujours utiliser une poignee auxiliaire, le cas échéant, pour une maïtrise maximale du rebond ou de la réaction de couple au cours du démarrage. L'opérateur peut maïtriser les couples de réaction ou les forces de rebond, si les précautions qui s'imposent sont prises.
Ne jamais placer votre main à proximé de l'accessoire en rotation. L'accessoire peut effectuer un rebond sur votre main.
Ne pas vous placer dans la zone où l'outil électrique se déplacera en cas de rebond. Le rebond pousse l'outil dans le sens opposé au mouvement de la meule au point d'accrochage.
- Apporter un sein particulier lors de travaux dans les coins, les arêtes vives etc. Eviter les rebondissements et les accrochages de l'accessoire. Les coins, les arêtes vives ou les rebondissements ont tendance à accrocher l'accessoire en rotation et à provoquer une perte de contrôle ou un rebond.
Ne pas fixer de chaine coupante, de lame de sculpture sur bois, de chaine coupante ni de lame de scie dentée. De telles lames provoquent des rebonds féuents et des pertes de contrôle.
Mises en garde de sécurité spécifique aux opérations de meulage et de tronçonnage abrasif
Le protecteur doit être solidement fixé à l'outil électrique et place en vue d'une sécurité maximale, de sorte que l'opérateur soit exposé le moins possible à la meule. Le protecteur permet de protégier l'opérateur des fragments de meule cassée et d'un contact accidentel avec la meule.
cais 35
Utiliser uniquement des types de meules recommandés pour votre outil électrique et le protecteur spécifique concu pour la meulechioise. Les meules pour lesquelles l'outil électrique n'a pas eté concu ne peuvent pas être protégées de façon satisfaisante et sont dangereuses.
- Les meules doivent être utilisées uniquement pour les applications recommandées. Par exemple : ne pas meuler avec le côté de la meule à tronçonneur. Les meules à tronçonneur abrasives sont destinées au meulage périphérique, l'application de forces latérales à ces meules peut les brisser en éclats.
Toujours utiliser des flasques de meule non endommagés qui sont de taille et de forme correctes pour la meule que vous avez choisisie. Des flasques de meule appropriés supportent la meule réduisant ainsi la possibilité de rupture de la meule. Les flasques pour les meules à tronconner peuvent être différents des autres flasques de meule.
Ne pas utiliser de meules usées d'outils électriques plus grands. La meule destinée à un outil électrique plus grand n'est pas appropriée pour la vitesse plus élevé d'un outil plus petit et elle peut éclater.
Mises en garde de sécurité additionnelles spécifiques aux opérations de tronçonnage abrasif

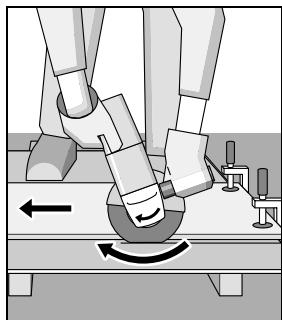

Ne pas « coincer » la meule à tronconner ou ne pas appliquer une pression excessive. Ne pas tenter d'executer une profondeur de coupe excessive. Une contrainte excessive de la meule augmente la charge et la probabilité de torsion ou de blocage de la meule dans la coupe et la possibilité de rebond ou de rupture de la meule.
Ne pas vous placer dans l'alignment de la meule en rotation ni derrière celle-ci. Lorsque la meule, au point de fonctionnement, s'éloigne de votre corps, le rebond évientuel peut propulser la meule en rotation et l'outil électrique directement sur vous.
Lorsque la meule se bloque ou lorsque la coupe est interrompue pour une raison quelconque,mettre l'outil electrique hors tension et tener l'outil electrique immobile jusqu'à ce que la meule soit à l'arrêt complet. Ne jamais tenter d'enlever la meule à tronconner de la coupe tandis que la meule est en mouvement sinon le rebond peut se produit. Rechercheer et prendre des mesures correctives afin d'empecher que la meule ne se gripe.
Ne pas reprendre I'opération de coupe dans la pièce à usiner. Laisser la meule atteindre sa pleine vitesse et rentrer avec précaution dans le tronçon. La meule peut se coincer, venir chevaucher la pièce à usiner ou effectuer un rebond si l'on fait redémarrer l'outil électrique dans la pièce à usiner.
Prévoir un support de panneaux ou de toute piece à usiner surdimensionné pour réduire le risque de pincement et de rebond de la meule. Les grandes pieces à usiner ont tendance à fléchir sous leur propre poids. Les supports doivent être placés sous la piece à usiner près de la ligne de coupe et près du bord de la piece des deux côts de la meule.
Soyez particulièrement prudent lorsque vous faites une « coupe en retrait » dans des parois existantes ou dans d'autres zones sans visibilité. La meule saillante peut couper des tuyaux de gaz ou d'eau, des cablages électriques ou des objets, ce qui peut entraîner des rebonds.
Mises en garde de sécurité spécifique aux opérations de ponçage
Ne pas utiliser de papier abrasif trop surdimimensionné pour les disques de ponçage. Suivre les recommendations des fabricants, lors du choix du papier abrasif. Un papier abrasif plus grand s'étendant au-delà du patin de ponçage présente un danger de lacération et peut provoquer un accrochage, une déchirure du disque ou un rebond.
36 | Français
Mises en garde de sécurité spécifique aux opérations de brossage métallique
Garder à l'esprit que des brins métalliques sont rejetés par la Brosse même au cours d'une opération ordinaire. Ne pas soumettre à une trop grande contrainte les fils métalliques en appliquant une charge excessive à la Brosse. Les brins métalliques peuvent aisément pénétrer dans des vêtements légers et/ou la peau.
Si l'utilisation d'un protecteur est recommandée pour le brossage métallique, ne permettre aucune gène du touret ou de la Brosse métallique au protecteur. Le touret ou la Brosse métallique peut se dilater en diamètre en raison de la charge de travail et des forces centrifuges.
Avertissements supplémentaires
Porter des lunettes de protection.
Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales. Un contact avec des lignes électriques peut provoquer un incendie ou un choc électric. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégats matériels et peut provoquer un choc électric.
Deverrouiller l'interrupteur Marche/Arrêt et leMETtre dans la position d'arrêt, si l'alimentation en courant est interrompue, par ex. par une panne de courant ou quand la fi-che du secteur est débranchée. Ceci permet d'éviter un redémarrage incontrôle.
Pour travailler des pierres, utiliser une aspiration de poussières. L'aspirateur doit être/agree pour l'aspiration de poussières de pierre. L'utilisation de tels dispositifs réduit les dangers venant des poussières.
Pour les travaux de tronçonnage de la pierre, utiliser un chariot de guidage. Sans guidage létral, le disque à tronçonne peut s'accrocher et cause un contrecoup.
Toujours bien tener l'outil electroportatif des deux mains et veiller à tous jours garder une position de travail stable. Avec les deux mains, l'outil electroportatif est guidé de manière plus sure.
Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un etau est fixée de manière plus sûre que tenue dans les mains.
- Tenir propre la place de travail. Les mélanges de matérielaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables.
Ne jamais utiliser un outil électroportatif dont le cable est endommagé. Ne pas toucher à un cable endommagé et-retirer la fiche du cable d'alimentation de la prise du courant, au cas où le cable serait endommagé lors du travail. Un cable endommagé augmente le risque d'un choc electrique.
Description du fonctionnement
Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.
Utilisation conforme
L'outil électroportatif est concu pour le tronçonnage, le meulage et le brossage des matériel en métal et en pierre sans utilisation d'eau.
Pour le tronçonnage de métal, utiliser un carter de protection spécifique pour le tronçonnage (accessoire).
Pour le tronçonnage de pierre, utiliser un carter d'aspiration avec chariot de guidage spécifique pour le tronçonnage (accessoire).
Muni d'outils de ponçage autorisés, l'outil électroportatif peut être utilisé pour les travaux de ponçage au papier de verre.
Eléments de l'appareil
La numérotation des éléments de l'appareil se refère à la représentation de l'outil electroportatif sur la page graphique.
1 Touche de déverrouillage pour le capot de protection
2 Touche de blocage de la broche
3 Interrupteur Marche/Arrêt
4 Poignée supplémentaire
5 Broche de punçage
6 Carter de protection pour le ponçage
7 Carter de protection pour le tronçonnage
8 Bride porte-outil
9 Disque de meulage/à tronconner
10 Ecrou de serrage
11 Protège-mains
12 Plateau de ponçage en caoutchouc
13 Feuille abrasive
14 Ecrou cylindrique
15 Brosse boisseau
16 Carter d'aspiration pour le tronçonnage avec chariot de guidage
17 Disque à tronconner diamante
*Les accessoires décrits ou montrés ne sont pas compris dans l'emballage standard.
Bruits et vibrations
Valeurs de mesure déterminées conformément à EN 60745.
Les mesures réelles (A) des niveaux sonores de l'appareil sont : Niveau de pression acoustique 88 dB(A); niveau d'intensité acoustique 99 dB(A). Incertitude K = 1,5 dB.
Porter une protection acoustique!
Valeurs totales des vibrations (somme de vecteurs de trois sens) relevantes conformément à EN 60745 :
Ponçage de surfaces (dégrossissage): Valeur d'émission vibratoire a_h = 12 m/s^2 , incertitude K = 1,5 m/s^2
Ponçage avec feuille abrasive : Valeur d'émission vibratoire a_h = 4,4 ~m / s^2 , incertitude K = 1,5 ~m / s^2 .
L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a ete mesurée conformement à la norme EN 60745 et peut etre utilisée pour une comparaison d'outils electroportatifs. Elle est egalement appropriee pour une estimation préliminaire de la sollicitation vibratoire.
L'amplitude d'oscillation représenté les utilisations principales de l'outil electroportatif. Si l'outil electroportatif est cependant utilisé pour d'autres applications, avec d'autres outils de travail ou avec un entretien non approprié, l'amplitude d'oscillation peut être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée de travail. Pour une estimation précise de la sollicitation vibratoire, il est recommendé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est eteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée de travail.
Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets de vibrations, telles que par exemple : Entretien de l'outil électroportatif et des outils de travail,MSNir les mains chaudes, organisation des opérations de travail.
38 | Français
\section*{Caracteristiques techniques}
| Meuleuse angulaire | PWS ... | 700-115 | 720-115 | 720-125 | 750-115 | 750-125 |
| N° d'article | 3 603 ... | A64 2.. | A64 0.. | A64 0.. | A64 1.. | A64 1.. |
| Puisance absorbée nominale | W | 705 | 720 | 720 | 750 | 750 |
| Puisance utile | W | 380 | 360 | 360 | 450 | 450 |
| Vitesse de rotation en marche à vide | tr/min | 11000 | 11000 | 11000 | 11000 | 11000 |
| Diamètre max. de la meule | mm | 115 | 115 | 125 | 115 | 125 |
| Filet de la broche | M 14 | M 14 | M 14 | M 14 | M 14 | |
| Poids suivant EPTA-Procedure 01/2003 | kg | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 |
| Classe de protection | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II |
Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.
Respectez impératifement le numero d'article se trouvant sur la plaque signalétique de l'utilé electroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.
Déclaration de conformité (C)
Nous déclarons sous notre propre responsabilité que le produit désrit sous « Caracteristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).
Dossier technique auprès de: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Montage des dispositifs de protection
Avant d'effectuer des travaux sur l'outil electropotatif, retirez la fiche de la prise de courant.
Carter de protection pour le ponçage
Placer le capot de protection 6 sur la fixation de l'outil electroportatif jusqu'à ce que les cames de codage du capot de protection coïncident avec la fixation. A cet effet, appuyer sur le levier de déverrouillage 1 et le maintainir appuyé.
Monter le capot de protection 6 sur le col de la broche en exerçant une pression jusqu'à ce que l'épaulement du capot de protection repose sur le flasque de l'outil électroportatif et tourner le capot de protection jusqu'à ce qu'il s'encliquette de façon perceptible.
Adapter la position du capot de protection 6 aux exigences des travaux à effectuer. Pour ce faire, pousser le levier de déverrouillage 1 vers le haut et tourner le capot de protection 6 dans la position souhaitée.
Reglez le capot de protection 6 de sorte à empêcher une projection d'étincelles en direction de l'utilisateur.
Le capot de protection 6 ne doit pas pouvoir tourner sans que l'on appuie sur le levier de déverrouillage 1! Si tel n'est pas le cas, ne continue enaucun cas autiliser l'outil electroportatif, mais le remetre au service après-vente.
Note: Les nez de codage se trouvant sur le capot de protection 6 assurent que seul le capot de protection approprié à l'appareil puisse être monté.
Carter de protection pour le tronçonnage
Pour le tronçonnage de métal, utilisez:tousjours le carter de protection pour le tronçonnage 7.
Pour le tronconnage de pierre, utilisez plusieurs le carter d'aspiration pour le tronconnage avec chariot de guidage 16.
Le carter de protection pour le tronçonnage 7 est monté comme le carter de protection pour le ponçage 6.
Poinée supplémentaire
N'utilisez l'outil electroportatif qu'vec la poignee supplémentaire 4.
En fonction du mode de travail, serrez la poignée supplémentaire 4 du côté droit ou gauche de la tête d'engrenage.
Poignée supplémentaire amortissant les vibrations
VIBRATION CONTROL
La poignée supplémentaire amortissant les vibrations permet une réduction des vibrations et, en conséquence, un travail plus/agréable en toute sécurité.
N'effectuez aucune modification sur la poignee supplémentaire.
Ne continuez plus à utiliser une poignée supplémentaire endommagee.
Protège-main
Lors de travaux avec le plateau de ponçage en caoutchouc 12 ou larosse boisseu/larosse circulaire/le plateau à lamelles, montez toujours le protège-main 11.
Montez le protège-main 11 avec la poignée supplémentaire 4.
Montage des outils de ponçage
Avant d'effectuer des travaux sur l'oult electropotatif, retirez la fiche de la prise de courant.
- Les disques de meulage et de dégrossissage chauffent enormément durant le travail; ne les touche pas avant qu'ils ne soient complètement refroidis.
Nettoyez la broche 5 ainsi que toutes les pièces à monter.
Afin de serrer et de desserer les outils de ponçage, appuyez sur la touche de blocage de la broche 2 afin de bloquer la broche.
N'actionnez la touche de blocage de la broche que lorsque la broche est à l'arrêt. Si non, l'outil electrolyportatif pourrait être endommagé.
Disque de meulage/à tronconner
Faites attention aux dimensions des outils de ponçage. L'alésage du disque doit correspondre à la bride de fixation. N' utilisez pas d'adaptateur ni de raccord de réduction.
Lors de l'utilisation de disques à tronçonnier diamantés, voir le flèche indiquant les sens de rotation et qui se trouve sur le disque de tronçonnage diamanté coïncide avec le sens de rotation de l'outil electroportatif (voir la flèche indiquant le sens de rotation et qui se trouve sur la tête d'engrenage).
L'ordre du montage est indiqué sur la page des graphiques.
Pour fixer le disque de meulage/à tronconner, desserrer l'écrou de serrage 10 et le serrer à l'aide de la clé à ergots.
40 | Français
Avec avoir monté l'outil de ponçage et avant demettre l'appareil en fonctionnement, contrôlez si l'outil est correctement monté et s'il peut tourner librement. Assurez-vous que l'outil de ponçage ne frôle pas le carter de protection ni d'autres éléments.
Plateau à lamelles
Lors de travaux avec le plateau à lamelles, montez toujours le protège-main 11.
Plateau de ponçage en caoutchouc
Lors de travaux avec le plateau de ponçage en caoutchouc 12, montez toujours le protège-main 11.
L'ordre du montage est indiqué sur la page des graphiques.
Montez l'écrou cylindrique 14 et serrez-le à l'aide de la clé à ergots.
Brosse boisseau/brosse circulaire
Lors de travaux avec larosse boisseau ou larosse circulaire, montez toujours le protège-main 11.
L'ordre du montage est indiqué sur la page des graphiques.
Vissez la brosse boisseau/la brosse circulaire sur la broche de ponçage de façon à ce qu'elle repose fermement sur la bride se trouvant au bout du filet de la broche. Serrez la brosse bois-seau/la brosse circulaire à l'aide d'une clé à fourche.
Outils de ponçage autorisés
Tous les outils de ponçage figurant dans ces instructions d'utilisation peuvent être utilisés.
La vitesse de rotation admissible [^-1] ou la vitesse circonférentielle [m / s] des outils de ponçage utilisés doit correspondre au moins aux indications figurant sur le tableau ci-dessous.
En conséquence, respectez la vitesse de rotation ou la vitesse circonférantielle admissible figurant sur l'étiquette de l'outil de ponçage.
| max. [mm] | [mm] d | [min-1] | [m/s] | ||
| D | b | ||||
| b | 115 | 6 | 22,2 | 11000 | 80 |
| 125 | 6 | 22,2 | 11000 | 80 | |
| D | 115 | - | - | 11000 | 80 |
| 125 | - | - | 11000 | 80 | |
| b | 75 | 30 | M 14 | 11000 | 45 |
Aspiration de poussières/de copeaux
- Les poussières de matérielles tels que peintures contenant du plomb, certains bois, mineraux ou metaux, peuvent etre nuisibles a la sante. Toucher ou aspirer les poussieres peut entrainer des reactions allergiques et/ou des maladies respiratoires apres de l'utiliseur ou de personnes se trouvant a proximite.
Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées cancerigénes, rundout en connexion avec des additifs pour le traitement de bois (chromate, lazure). Les matériaux contenant de l'amiate ne doivent être travaillés que par des personnes qualifiées.
- Si possible, utilisez une aspiration des poussières.
- Veillez à bien aérer la zone de travail.
- Il est recommandé de porter un masque respiratoire de la classe de filtré P2.
Respectez les règlements en vigueur dans toute pays spécifique aux matérielles à traiter.
Français | 41
Mise en marche
Mise en service
Tenez compte de la tension du réseau! La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l'outil electroportatif. Les outils electroportatifs marqués 230 V peuvent également être mis en service sous 220 V.
Lorsque l'outil electroportatif est utilisé avec des générateurs de courant mobiles qui ne disposent pas de réserves de puissance suffisantes ou d'un réglage de tension approprié avec amplification du courant de démarriage, des pertes de puissance ou un comportement non typique lors de la mise en service peuvent en être la conséquence.
Vérifiez si le générateur utilisé est approprié, surtout en ce qui concerne la tension et la fréquence du réseau.
Mise en Marche/Arrêt
Pour la mise en service de l'appareil électroportatif, pousser l'interrupteur Marche/Arrêt 3 vers l'avant.
Pour bloquer l'interrupteur Marche/Arrêt 3, appuyer sur l'interrupteur Marche/Arrêt 3 jusqu'à ce qu'il s'encliquette.
Afin d'arrête l'outil electropotatif, relâcher l'interrupteur Marche/Arrêt 3 ou, s'il est bloqué, appuyer brievement sur la partie arrrière de l'interrupteur Marche/Arrêt 3, puis le relâcher.
Contrôlez les outils de ponçage avant de les utiliser. L'outil de ponçage doit être correctement monté et doit pouvoir tourner libre-ment. Effectuez un essai de marche en laissant tourner sans sollicitation l'outil pendant au moins 1 minute. N' utilisez pas d'outils de ponçage endommagés, désqui-librés ou générant des vibrations. Les outils de ponçage endommagés peuvent fendre lors du travail et avoir de graves blessures pour conséquence.
Instructions d'utilisation
Attention lors de la réalisation de fentes dans les murs porteurs, voir chapitre « Indications concernant les normes de construction »
Serrez la pièce à travailler bien lorsque cel- le-ci ne repose pas de maniere sère malgre son propre poids.
Ne sollicitez pas l'outil electroportatif au point qu'il s'arrête.
Les disques de meulage et de dégrossissage chauffent énormément durant le travail; ne les touche pas avant qu'ils ne soient complètement refroidis.
Travaux de dégrossissage
N'utilise jamais de disques à tronconner pour les travaux de dégrossissage!
Avec un angle d'inclinaison de 30^ à 40^ , on obtient lesassageurs résultats lors des travaux de dégrossissage. Guidez l'outil electroportatif de façon régulière en exerçant une pression modérée. Ceci évite un rechauffement excessif de la piece à travailler, elle ne change pas de couleur et il n'y a pas de stries.
Plateau à lamelles
Le plateau à lamelles (accessoire) permet égalelement de travailler des surfaces convexes et des profils.
Les plateaux à lamelles ont une durée de vie nettement plus élevé, des niveaux de bruit plus faibles ainsi que des températures de travail plus basses que les meules conventionnelles.
Tronconnage de métal
Pour le tronçonnage de métal, utilisez:tousjours le carter de protection pour le tronçonnage 7.
Lors des travaux de tronçonnage, travailiez en appliquant une vitesse d'avance modérée adaptée au matériel. N'exerce pas de pression sur le disque à tronçonnner, ne l'inclinez ni l'oscillez. Ne freinez pas les disques à tronçonnier qui raientissent en exerçant une pression laterale.
42 | Français
L'outil electropor-tatif doit toujours travailler en sens opposé. Sinon, il risque de sortir de la ligne de coupe de façon incontrôlée.
Lors du tronconnage de profils et de tuyaux carres, il convient de positionner l'appareil sur la plus petite section.
Tronconnage de pierres
Pour le tronconnage de pierre, utilisez plusieurs le carter d'aspiration pour le tronconnage avec chariot de guidage 16.
N'utilise l'outil electroportatif que pour des travaux de découvert/deponçage à sec.
Le比较好 est d'utiliser un disque à tronçonnner diamante pour le tronçonnage de pierres. Pour empêcher les inclinaisons, le carter d'aspiration pour le tronçonnage avec le chariot de guidage 16 doit être utilisé.
N'utilisez l'outil électroportatif qu'vec aspiration de poussières et porter en plus toujours un masque anti-poussières.
L'aspirateur doit être agréé pour l'aspiration de poussières de pierre. La société Bosch vous offre des aspirateurs appropriés.
Mettez l'outil electroportatif en marche et positionnezle avec la partie avant du chariot de guidage sur la piece à travailler. Travailliez en appliquant une vitesse d'avance moderée adaptée au matériel.
Lors du tronçonnage de matérielles particulièrement durs, p. ex. le beton avec une teneur élevée en cailloux, le disque à tronçonne diamanté risque d'être surchauffé et subir ainsi des dom
mages. Une couronne d'étincelles autour du disque à tronconner diamanté en est le signe. Dans un tel cas, interrompez le processus de tronconnage et laissez tourner pendant quelles temps le disque à tronconner diamanté à pleine vitesse en marche à vide pour le laisser refroidir.
Un ralentissement perceptible du rythme de travail et une couronne d'étincelles circonférantielle constituent des indices d'emoussage du disque à tronconner diamanté. Vous pouvez l'aiguiser en coupant dans un matériel abrasif (p. ex. brique de sable calcaire).
Indications concernant les normes de construction
Les fentes dans les murs portants sont soumises à la norme DIN 1053 Partie 1 ou aux directives spécifiques à un pays.
Respectez impératifement ces directives. Avant de commencer le travail, consultez l'ingénieur responsable de la statique, l'architecte compétent ou la direction responsable des travaux.
Entretien et service après-venture
Nettoyage et entretien
Avant d'effectuer des travaux sur l'outil electropotatif, retirez la fiche de la prise de courant.
Tenez toujours propres l'outil electrolyportatif ainsi que les ouies de ventilation afind'obtenir un travail impeccable et sur.
En cas de conditions d'utilisation extrêmes, il est possible, lorsqu'on travaille des métaux, que des poussières conductrices se déposent à l'intérieur de l'outil electroporatif. La double isolation de l'outil electroporatif peut ainsi être endommagée. Dans ces cas-là, il est recommendé d'utiliser un dispositif d'aspiration stationnaire, de souffler souvent dans les ouïes de ventilation et de monter un disjoncteur différentiel (F1).
Stockez et traitez les accessoires avec précaution.
Français | 43
Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci avait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-venture agrée pour outillage Bosch.
Pour toute commande de renseignement ou commande de pieces de rechange, précisez-nous impérativement le numero d'article à dix chiffres de l'outil electroportatif indiqué sur la plaque signalétique.
Service après-venture et assistance des clients
Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pieces de rechange. Vous trouvrez des vues éclatées ainsi que des informations concernant les pieces de rechange également sous :
www.bosch-pt.com
Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et leurs accessoires.
France
ServiceAprès-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cedex
Tel.: +33 (0143) 11 90 06
Fax: +33 (0143) 11 90 33
E-Mail :
sav.outillage-electroportatif@fr.bosch.com
N° Vert : +33 (0800) 05 50 51
www.bosch.fr
Belgique, Luxembourg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
Suisse
Tel.: +41 (044) 847 15 12
Fax: +41 (044) 847 15 52
Elimination des déchets
Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Seulement pour les pays de l'Union
Européenne :
Ne jetez pas votre apparéil électroportatif avec les ordures menagères!
Conformément à la directive européen 2002/96/CE relative aux déchets d'équipements electri
ques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.
Sous réserve de modifications.
