Eliminación

Avvertenze generali di pericolop er elettroutensili

AWERTENZA

Leggere tutte le avventenze di pericolò e le istruzioni

operative. In caso di mancato rispetto delle avertenze di pericolò e delle istruzioni operative si potra creare il pericolò di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avventenze di pericolo e le istruzioni operative per agli esigenza futura.

Il termine «eletttroutensile» utilizzato nelle avventenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'elettROUTensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettROUTensili producono scintille che possono far in-fiammare la polvere o i gas.
c) Tenere lontani i bambini ed altre persona durante l'impiego dell'eletttroutensile. Eventuali restrazioni potranno comportare la perdita del controllo sull'eletttroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assimie am elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo èMESSO a massa.

c) Custodire l'elettroutensile al riparo alla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvici-nare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un canvo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzato l'elettroutensile in ambiente umido, utilizzato un interruptore di sicurezza. L'uso di un interruptore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'elettROUTensile durante le operazioni di lavoro. Non utilizzato mai l'elettROUTENSILE in caso di stanchezza oppure quando ci si trovi sotto l'effetto di drophe, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'elettROUTENSILE più essere causa di gravi incidenti.
b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.

Italiano | 71

c) Evitare l'accensione involontaria dell'eletttroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'eletttroutensile sia spento. Tenendo il dito sopra l'interrutto重点领域 si trasporta l'eletttroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri inci denti.
e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in agli situazione. In quello modo è possibile controllare meglio l'elettroutensile in casa di situazioni inaspettate.
f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezioni in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezioni in movimento.
g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui potr ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli elettroutensili

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettROUTensile escludamente previsto per il caso. Con un elettROUTensile adatto si lavora in modo migliorere e più sicuro nell'ambito della sua potenza di prestazione.

b) Non utilizzato mai elettroutensili con interrottori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e delve essere aggiestato.
c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostuire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere quello in funzione involontariamente.
d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare useare l'elettroutensile a persona che non siano abituate ad uso rlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuramente.
f) Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentlye e sono più facile da condurre.
g) Utilizzato l'elettroutensile, gli accessori optionally, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Cosi facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

72 | Italiano

5) Assistenza

a) Fare riparare l'eletttroutensile solo ed escludivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'eletttroutensile.

Istruzioni di sicurezza specifiche per la macchina

Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche e troncatura

Questo elettroutensile è previsto per essere utilizzato come levigatrice, levigatrice per carta a vetro, spazzola metallica e troncatrice. Attenersi a tutte le avertenze di pericolo, istruzioni, rappresentazioni e dati che si ricevono con l'elettroutensile. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti.
Questo elettrotensile non è adatto per operazioni di lucidatura. Utilizzando l'electrotensile per applicazioni non esplificamente previste per lo stesso, si vengono a sviluppare situazioni pericolose e si provocano incidenti.
Nonutilizzare nessun accessorio che la casa costruttrice non abbia esprivamente previsto e racommando per questo elettroutensile. Il simplice fatto che un accessorio possa essere fissato al Vostro elettroutensile non è una garanzia per un impiego sicuro.
Il numero di giri amesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'eletttroutensile. Un accessorio che gira più rapidamente di quando consentito cui rompersi in vari pezioni e venir lanciato intorno.

Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettROUTensile in do-tazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controllarli a sufficientia.
Dischi abrasivi, flange, platorelli oppure altri portautensili ed accessori devono adattarsi perfettamente al mandrino portamola dell'elettroutensile in dotazione. Portautensili ed accessori che non si adattino perfettamente al mandrino portamola dell'elettroutensile non ruotano in modo uniforme, vibrano molto forte e sono provocare la perdita del controllo.
Non utilizzato mai portautensili od accessori danneggiati. Prima di anni utilizzato controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sua soggetto ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se l'elettroutensile oppure l'accessorio impiegato dovesse sfuggire alla mano e cadere, accertarsi che quello non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l'elettroutensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire ancche ad alte persone presenti di avvincinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quosto periodo di prova.
Indossare abbligamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse

Italiano | 73

applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.

Avere cura di evitare che altre persona possano avvincini alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbligiamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti sono no volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro.
Quando si eseguono lavori in cui vi è pericollo che l'accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico della macchina stessa, tenere l'elettROUTensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione ancche le parti in metallo dell'elettROUTensile e provoca quando una scossa elettrica.
- Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull'elettROUTensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio può arrivare a toccare il portautensili o accessorio in rotazione.
Mai pogiare l'elettROUTensile prima che il portautensili o l'accessorio impiegato non si sua fermato completeness. L'utensile in rotazione cui entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sulla macchina pneumatica.
Mai trasportare l'elettROUTensile nelle istesso dovesse essere ancorta in funzione. Attraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'operatore e potrebbe arrivare a ferire seriamente il corpo dell'operatore.

▶ Pulire regolarmente le feritoie di ventilazione dell'elettrotensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica.
Non utilizzato mai l'elettroutensile nelle vicinanzi di materiali infiammabili. Le scintil- le possono far prendere fuco quosti materiiali.
Non utilizzato mai accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.

Contraccolpo e relative avventenze di pericolo

Un contraccolpo è l'improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come può essere un disco abrasivo, platorello, spazzola metallica ecc.. Agganciandi si oppure bloccandosi il portautensili o accessorio provoca un arresto improvviso della rotazione dello stesso. In questo caso l'operaatore non è più in grado di controllare l'elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che aviene nella direzione opposa a quella della rotazione del portautensili o dell'accosario.

Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimonere impigliato provocando in quello modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'opera-tore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possanoanche rompersi.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettroutensile. Esso può essere evitato sostanto prendendo misure adatte di sicurezza come alla descrizione che segue.

74 | Italiano

• Tenere sempre ben saldo l'elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l'impugnatura supplementare in modo da poter averve sempre il maggior controlo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di piano carico. Prendendo appropriata misure di precauzione l'operatore più essere in grado di tenero sotto controlo le forze di contraccolpo e quella di reazione a scatti.
  Mai avvincare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano.
  Evitare di avvincinarsi con il proprio corpo alla zona in cui l'elettroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell'elettroutensile che si sviluppa nella direzione opposa a quella della rotazione della mola abrasiva al punto di blocco.
  Operare con particolare attenzione in prossi-mità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rinanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.
  Non utilizzato seghe a catena e neppure la me dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull'eletttroutensile.

Particolari avventenze di pericolo per operazioni di levigatura e di troncatura

Utilizzare esclusivamente utensili abrasivi che siano eschiplicitamente ammessi per l'eletttroutensile in dotazione e sempre in combinazione con la cuffia di protezione prevista per agli utensile abrasivo. Utensili abrasivi che non sono previsti per l'eletttroutensile non possono essere sufficientemente schermati e sono insicuri.

La cuffia di protezione deve essere applicata con sicurezza all'elettrotensile e regola t in modo tale da poter garantire il massimo possibile di sicurezza, cioe, che la parte dell'utensile abrasivo che alla protezione indica verso l'operatore deve essere ridotta al minimo possibile. La cuffia di protezione ha il compito di protegere l'operatore da frammenti e da contatti accidentali con l'utensile abrasivo.
Utensili abrasivi possono essere usizzati esclusivamente per le possibilità applicativе esprivamente raccomandate. P. es.: Mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su quosti utensili abrasivi vi è il pericolo di romperli.
Per la mola abrasiva selezionata, utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di correto supporto della mola abrasiva riducendo il più possibile il pericolodi una rottura della mola abrasiva. è possibile che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altri tipo.
Non utilizzato mai mole abrasive usurate previste per eletttroutensili più grandi. Mole abrasive previste per eletttroutensili più gran di non sono concepite per le maggiori velocità di eletttroutensili più piccoli e possono rompersi.

Ulteriori avventenze di pericolo specifiche per lavori di troncatura

Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitare una pressione troppo alta. Non eseguire tagli eccessivamente profondi. Sottoponendo la mola da taglio diritto a carico eccessivo se ne aumento la sollecitatione e la si rende maggiordente soggetta ad angolature improprie o a blocchi venendoosi a create il pericolo di contraccolpo oppure di rottura dell'utensile abrasivo.

Italiano | 75

Evitare di avvincinarsi alla zona anteriore o posteriori al disco abrasivo da taglio in rotazione. Quando l'operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quale della propria persona, cui capitàre che in caso di un contraccollo po il disco in rotazione faccia rimbalzare con violenza l'elettroutensile verso l'operatore.
Qualora il disco abrasivo da taglio diritto dovesseincepparsioppure sidosesse interrompere il lavoro, specnere l'elettroutensi-le e tenerlo fermo fina a quando il disco si sarafermato completamente.Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo.Rilevare ed eliminare la causa per il blocco.
Mai rimettere l'etelettroutensile in funzione fintanto cheesso si trovi ancora nel pezzo in lavorazione.Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità.In caso contrario è possibile che il disco resti agganciato,sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo.
Dotare di un supporto adatto pannelli oppure pezioni in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezioni in lavorazione di dimensioni maggiori possono piegarsi sotto l'effetto del proprio peso. Provedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sua nelle vicinanze del taglio di troncatura che in quale del bordo.
Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti più esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale può provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'accu, linee elettriche oppure oggetti di altri tipo.

Avvertenze di pericololo specifiche per lavori di levigatura con carta vetro

Non utilizzato mai fogli abrasivi troppo grande ma attenersi alleindicazioni del ris-spettivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovesse-ro sporgere{olette il platorello possono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

Avvertenze di pericololo specifiche per lavori con spazzole metalliche

• Tenere presente che la spazzola metallica perde pezzi di fil di ferroanche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto facilementeattraverso indumenti sottilie o la pelle.
  Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzola a tazza sono essere augmentati atraverso forze di pressione etramite l'azione di forze centrifugali.

Ulteriori avvertenze di pericolo

Indossare degli occhiali di protezione.

Al fine di rilevare linee di alimentazione nascoste,utilizzare adatte appearecbiature di ricerca oppure rivolgersi alla locale socià erogatrice. Un contatto con linee elettrichecould provocare lo sviluppo di incendi e discosse elettriche.Danneggiando linee del gas siould create il pericolo di esplosioni.Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolodi provocare una scossa elettrica.

76 | Italiano

Se l'alimentazione di corrente viene interrotta p. es. a causa di mancanza di corrente oppure di estrazione della spina di rete, sbloccare l'interruttore di avvio/arresto e posizionarlo su arresto. In questo modo viene impedito un riavviamento incontrato.
Per lavorare la pietra utilizzare un'aspirazione polvere. L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporre di rispectiva omologazione. L'utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate alla presenza di polvere.

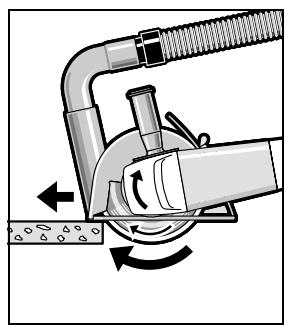

Per tagliare materiale pietroso utilizezare una slitta di guida. In caso di mancanza di una slitta laterale vi è il pericolo che la mola da taglio resti agganciata provocando un contraccolpo.
- Durante le operazioni di lavoro è necessario tenere l'elettroutensile sempre con entrambé le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l'elettroutensile tenendolo sempre con entrambé le mani.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolaremente pericolose. La polvere di metalli leggeri cui quod estere infiammabile ed esplosiva.
Mai utilizzato l'eeltroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo nelle si la vora. Cavi danneggiati aumento il rischio di una scossa di corrente elettrica.

Descrizione del funzionamento

Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolo

di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

L'elettroutensile è ideale per la troncatura, la sgrossatura e la spazzolatura di materiali metallici e materiali pietrosi perché l'impiego di acqua. Per la troncatura di metallo deve essere impiegata una cuffia di protezione speciale per la troncatura (accessorio).

Per la troncatura di pietre deve essere utilizzata una cuffia di aspirazione speciale per la troncatura con slitta di guida (accessorio).

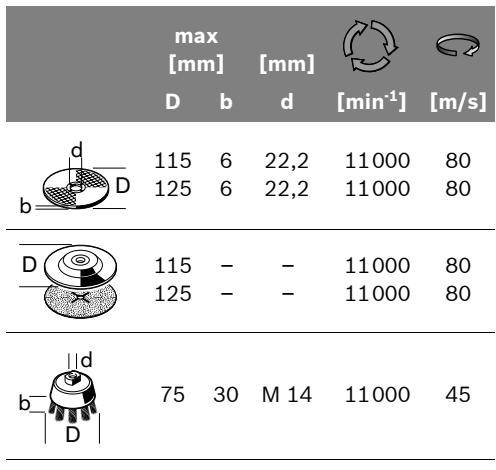

Con utensili abrasivi ammessi l'elettroutensile\ può essere utilizzato per la levigatura con carta\ vetrata.

Componenti illustrati

La numerozione dei componenti illustrati si riferisce all'illustrazione dell'eletttroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Levetta di sblocco per cuffia di protezione
2 Tasto di bloccaggio dell'alberino
3 Interruftore di avvio/arresto
4 Impugnatura supplementare
5 Filettatura alberino
6 Cuffia di protezione per la levigatura
7 Cuffia di protezione per la troncatura
8 Flangia di alloggiamento
9 Mola abrasiva da sgrosso e taglio
10 Dado di serraggio.
11 Protezione mano
12 Platorello in gomma
13 Foglio abrasivo
14 Dado cilindrico
15 Spazzola a tazza
16 Cuffia di aspirazione per la troncatura con slitta di guida
17 Mola da taglio diamantata

*L'accessorio illustrato o descririto nelle istruzioni per l'uso non è compreso nella fornitura standard.

Italiano | 77

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformamente alla norma EN 60745.

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosi-tà 88 dB(A); livello di potenza acustica 99 dB(A). Incertezza della misura K = 1,5 dB.

Usare la protezione acustica!

Valori complessivi di oscillazioni (somma vettoriale in tre direzioni) misurati conformmente alla norma EN 60745:

Levigatura della superficie (sgrossatura): Valore di emissione oscillazioni a_h = 12 m/s^2 incertezza della misura K = 1.5 m/s^2 .

Levigatura con foglio abrasivo: Valore di emissione oscillazioni a_h = 4,4m / s^2 incertezza della misura K = 1,5m / s^2

Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato seguito una procedura di misurazione conforme alla norma EN 60745 e più essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneoanche

per una valutazione temporanea della sollecitatione da vibrazioni.

Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, Il livello di vibrazioni cui differire. Questo cui augmentare sensibilmente la sollecitatione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitatione da vibrazioni bisognerebbe considerare ancahi tempi in cui l'apparecchio è spento oppure è accesso ma non è utilizzato effettivement. Questo cui ridurre chiaramente la sollecitatione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operaatore dall'effetto delle vibrazioni come p. es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Dati tecnici

Levigatrice angolare	PWS ...	700-115	720-115	720-125	750-115	750-125
Codice prodotto	3 603 ...	A64 2..	A64 0..	A64 0..	A64 1..	A64 1..
Potenza nominale assorbita	W	705	720	720	750	750
Potenza resa	W	380	360	360	450	450
Numero di giri a vuoto	\( \mathbf{min}^{-1} \)	11000	11000	11000	11000	11000
max. diametro della mola abrasi-va	mm	115	115	125	115	125
Filettatura dell'alberino porta-mola		M 14	M 14	M 14	M 14	M 14
Peso in funzione dellaEPTA-Procedure 01/2003	kg	1,9	1,9	1,9	1,9	1,9
Classe di sicurezza		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro eletttroutensile. Le descrizioni commerciali di singoli elettrotensili sono variate.

78 | Italiano

Dichiarazione di conformità (C)

Assumendone la piena responsabilità, dichiariamo che il prodotto descripto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2004/108/CE, 98/37/CE (fino al 28.12.2009), 2006/42/CE (a partire dal 29.12.2009).

Fascicolo tecnico presso: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Montaggio del dispositorio di protezione

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.

Cuffia di protezione per la levigatura

Applicare la cuffia di protezione 6 sul supporto sull'elettroutensile fino a quando le camme codificatrici della cuffia di protezione coincidono con il supporto. Premere, tenendo contemporaneamente la levetta di sblocco 1.

Premere la cuffia di protezione 6 sul collare al berino fino a quando il collare della cuffia di protezione arrivava a poggiare alla flangia dell'elettroutensile e ruotare la cuffia di protezione fino a farla innestare percettibilmente in posizione.

Adattare la posizione della cuffia di protezione 6 alle esigenze dell'operazione in corso. Spingere a tal fine la levetta di sblocco 1 versuso l'alto e ruotare la cuffia di protezione 6 sulla posizione richesta.

Regolare la cuffia di protezione 6 in modo tale da impedire che si abbia una scia di scintille in direzione dell'operatore.

La cuffia di protezione 6 deve poter essere girata sostanto attivando la levetta di sblocco 1! In caso contrario evitare assolutamente di continuare ad utilizzato l'elettROUTensile e consegnarlo al Centro di Assistenza Clienti.

Notabene:Le camme codificatrici applicate alla cuffia di protezione 6 assicurano che all'elettroutensile possa essere montata sostanto una cuffia di protezione adatta.

Cuffia di protezione per la troncatura

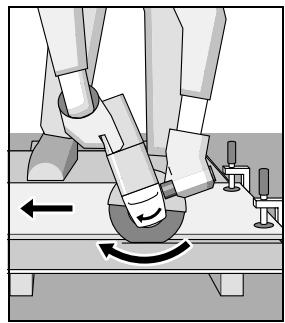

Per la troncatura di metallo utilizzato sempre la cuffia di protezione per la troncatura 7.
Per la troncatura di pietre utilizzato sempre la cuffia di aspirazione per la troncatura con slitta di guida 16.

La cuffia di protezione per la troncatura 7iene montata come la cuffia di protezione per la levigatura 6.

Impugnatura supplementare

Utilizzare il Vostro eletttroutensile sostanto con l'impugnatura supplementare 4.

A seconda della posizione di lavoro che si preferisce, avvitare l'impugnatura supplementare 4 a destra oppure a sinistra della testata ingranaggi.

Impugnatura supplementare antivirusiazioni

VIBRATION CONTROL

L'impugnatura supplementare antivibrazioni permette di lavorare a vibratione ridotta e quindi di lavorare in modo più piacevole e sicuro.
Non eseguire mai nessuna modifica all'im-pugnatura supplementare.

Non continuare mai ad utilizzare un'impugnata supplementare danneggiata.

Protezione mano

In caso di lavori con il platorello in gomma 12 oppure con la spazzola a tazza/spazzola piatta (a fili intrecciati)/disco lamellare, montare sempre la protezione per le mani 11.

Fissare la protezione per le mani 11 servendosi dell'impugnatura supplementare 4.

Italiano | 79

Montaggio degli utensili abrasivi

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.
I dischi abrasivi e quelli da taglio tendono a scaldarsi molto durante la lavorazione. Non afferrarli mai con le mani fintanto che non si siano raffreddati completeness.

Pulire la filettatura alberino 5 e tutti i componenti da montare.

Per bloccare in posizione e sbloccare gli utensili abrasivi, premere il tasto di bloccaggio dell'alberino 2 per bloccare l'alberino.
Azionare il tasto di bloccaggio dell'alberino solo ed esclusivamente quando l'alberino è fermo. In caso contrario l'eletttroutensile potrebbe subire dei danni.

Mola abrasiva da sgrosso e taglio

Tenere sempre in considerazione le dimensioni degli utensili abrasivi. Il diametro del foro deve correpondere perfettamente e alla gioco alla flangia. Non utilizzato mai né riduzioni né adattatori.

Utilizzando mole da taglio diamantate, accertarsi che la freccia indicae il senso di rotazione applicata sulla mola da taglio diamantata corrisponda al senso di rotazione dell'elettroutensile (vedere freccia indicante il senso di rotazione applicata sulla testata ingranaggi).

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare il dato di serraggio 10 e stringerlo con la chiave a forcella.

Dopo il montaggio dell'utensile abrasivo verificare prima dell'accessione, se l'utensile abrasivo è montato in modo corretto e può essere girato senza impedimenti. Assicurarsi che l'utensile abrasivo non venga aicontatto con la cuffia di protezione o altre parti.

Disco lamellare

Per lavori con il disco lamellare montare sempre la protezione mano 11.

Platorello in gomma

Per lavori con il platorello in gomma 12 montare sempre la protezione mano 11.

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

Avvitare il dato cilindrico 14 e stringerlo'utiliz-.
zando la chiave a forcella.

Spazzola a tazza/spazzola piatta (a fili intracciati)
Per lavori con la spazzola a tazza oppure la spazzola piatta (a fili intrecciati) montare sempre la protezione mano 11.

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

La spazzola a tazza/spazzola piatta delve poter essere avvitata sulla filettatura alberino in modo daaderire perfettamente alla flangia del mandrino portamola alla fine dell'attacco alberino fillettato. Stringere bene la spazzola a tazza/spazzola piatta (a fili intrecciati) utilizzando una chiave fissa.

Utensili abrasivi ammessi

Posso nessere utilizzati tutti gli utensili abrasivi riportati nelle presenti Istruzioni per l'uso.

La velocità ammessa [min^-1] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati devono corrispondere al minimo ai valori riportati nella tabella che segue.

Per quello motivo, tenere in considerazione il numero di giri consentito oppure la velocità periferica riportata sull'etichetta dell'utensile abrasivo.

80 | Italiano

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contententi piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratoriè dell'opera tore oppure delle persone che si trovano nelle vicinanzihe.

Determine polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale continente amianto delve essere lavorato esclusamente da personale specializzato.

• Utilizzate, se possibile, unsystema di aspi-razione delle polveri.
• Provedere per una Buona aerazione delippo di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le(norme in vigore nel Vostro paese per i materiali da lavorare.

Uso

Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indica sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegatianche alla rete di 220V

Utilizzato l'elettroutensile con generatori mobili di corrente che non disponono di sufficienti riservé di potenza o che non hanno un'adatta regolazione di tensione con amplificazione della corrente di avviamento, è possibile che durante la fase della messa in funzione si abbia un calo della potenza oppure un comportamento atipico.

Si prega di accertarsi che il generatore di corrente utilizzato corrisponda ai requisiti richiesti, in modo particolare per quanto riguarda la tensione e la frequenza di rete.

Accendere/spegnere

Per accendere l'eletttradoutsile, spingere l'interruttore avvio/arresto 3 in avanti.

Per bloccare l'interruttore avvio/arresto 3 pre-mere l'interruttore avvio/arresto 3 verso il basso nella parte anteriore, fino allo scatto in posizione.

Per spegnere l'elettroutensile rilasciare l'interruttore avvio/arresto 3 oppure, quando è blocato, premere l'interruttore avvio/arresto 3 nella parte posteriori brevamente verso il basso e rilasciarlo.

Prima di utilizzarli, controllare lo stato degli utensili abrasivi. L'utensile abrasivo deve essere montato perfettamente e deve poter ruotare liberamente. Eseguire una prova di funzionamento per almeno 1 minuto e senza sottoporre a carico. Non utilizzato mai utensili abrasivi difettosi, ovalizzati oppure che vibrano. Utensili abrasivi difettosi possono andare in pezioni e create il pericolo di incidenti.

Italiano | 81

Indicazioni operative

Attenzione quando si eseguono intagli in pareti portanti, cfr. paragrafo «Indicazioni relative alla statica».
Bloccare il pezzo in lavorazione in modo adatto a meno cheesso non abbia di per se una stabilità sicura dovuta al proprio peso.
Non sottoporre l'elettroutensile a carico tanto elevato da farlo fermare.
I dischi abrasivi e quelli da taglio tendono a scaldarsi molto durante la lavorazione. Non afferrarli mai con le mani fintanto che non si siano raffreddati completeness.

Lavori di sgrossatura

Mai utilizzato mole abrasive da taglio diritto per lavori di sgrossatura!

Con un'angolatura di regolazione da 30^ fino a 40^ si raggiungono i migliorori risultati in caso di lavori di sgrossatura. Esercitando una pressione moderata, spostare l'eletttroutensile da una parte all'altra. Questa procedura consente di evita- re che il pezzo in lavorazione si scaldi troppo, cambidi colore e che si formino scanalature.

Disco lamellare

Tramite il disco lamellare (accessorio opzionale) è possibile lavorareanche superfici convesse e profilati.

I dischi lamellari hanno una durata considerevolmente più lunga, un livello minore di rumorosità e temperature di levigatura più basse di quella di mole abrasive tradizionali.

Troncatura di metallo

Per la troncatura di metallo utilizzato sempre la cuffia di protezione per la troncatura 7.

Esegundo lavori di troncatura, avanzare moderamente ed adattando il movimento al materiale in elaborazione. Non esercitare nessuna pressione sulla mola da taglio, evitare angolaturie improprie e non oscillare.

Non cercare mai di frenare sottomonendo a pressione laterale mole abrasive da taglio che continuano a girare per inerzia.

Con l'elettrottensile si deve sempreoperare con fresatura bidirezionale. In caso contrario vi è il pericolo che la macchina possa essere spinta in modo non controIato fuori della linea di taglio.

In caso di troncatura di profili e tubi a sezione quadra, si consiglia di accostare l'utensile alla sezione più piccola.

Troncatura di materiale minerale

Per la troncatura di pietre utilizzare sempre la cuffia di aspirazione per la troncatura con slitta di guida 16.
L'eeltroutensile può essere utilizzato esclusivamente per il taglio a secco/levigatura a secco.

Per la troncatura di pietre utilizzato preferibilmente una mola da taglio diamantata. Per la sicurezza contro angolature improprie delve essereutilizzata la cuffia di aspirazione per la troncatura con slitta di guida 16.

Utilizzate l'elettroutensile solo con l'aspirazione polvere ed indossare ulteriormente una mascherà di protezione contro la polvere.

L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporre di rispettiva omologazione. Il programma Bosch comprende aspirapolvere adatti.

Avviare l'elettrou-tensile ed applicarlo con la parte anteriore della slitta di guida sul pezzo in lavorazione.

Spingere l'eeltroutensile avanzando moderatamente ed adattando il movimento al materiale in elaborazione.

82 | Italiano

Troncando materiali particolarmente duri, p. es. calcestruzzo ad alto contento di ciottoli, la mola da taglio diamantata può sorriscaldarsi e subire danni. Un evidente indizio per una tale situazione è quando una mola abrasiva da taglio diritto di diamante produce una corona di scintille.

In quello caso, interrompere l'operazione di taglio e far girare brevamente la mola da taglio diamantata in funzionamento a vuoto ed al massimo della velocità in modo che possa raffreddarsi.

Una sensibile diminuzione dell'avanzamento di lavoro e la formazione di corona di scintille sono un,chiaro indizio per una mola da taglio diamantata non più sufficientemente affiliata. Essa poussere riaffilata eseguendo dei brevi tagli su ma-teriale abrasivo come p.es.su arenaria calcare.

Indicazioni relative alla statica

Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispettovo Paese.

E obblatorio attenersi a tali leggi e normative. Prima di iniziare a lavorare, consultare l'ingegnere calculatore responsable, l'architetto oppure la direzione responsable dei lavori.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'electroni sile e le prese di ventilazione.
In caso di estreme condizioni d'uso è possibile che lavorando metalli si depositi polvere conductrice all'interno dell'elettroutensile. Lo stato dell'isolamento di sicurezza dell'elettroutensile ne può risultare compromesso. In queste casi si consiglia di utilizzare un impianto di aspirazione stazionario, di soffiare spesso sulle feritoie di ventilazione e di preinstallare un Interruutto di sicurezza per correnti di guasto (FI).
Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'electroni sile e le prese di ventilazione.
In caso di estreme condizioni d'uso è possibile che lavorando metalli si depositi polvere conductrice all'interno dell'elettroutensile. Lo stato dell'isolamento di sicurezza dell'elettroutensile ne può risultare compromesso. In queste casi si consiglia di utilizzare un impianto di aspirazione stazionario, di soffiare spesso sulle feritoie di ventilazione e di preinstallare un Interruutto di sicurezza per correnti di guasto (FI).

Conservare et trattare con cura l'accessorio.

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettROUTensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettROUTensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cîfre riportato sulla targhetta di fabbricazione dell'eletttroutensile!

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domane relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili ancche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Officina Riparazioni Elettroutensili c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

Manutenzione e pulizia

Italiano | 83

Smaltimento

Avviare ad un ricericlaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformmente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attua

zione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

84 | Nederlands
