MANUAL DE UTILIZADOR RF-U700 PANASONIC

Antes de ligar, utilizar ou ajustar este leitor, leia estas instruções até ao fim.

Guarde este manual para consultas futuras.

Manual de Instruções

■ PORTUGUÊS...... Consulte as páginas 62-67

-Si ve este símbolo-

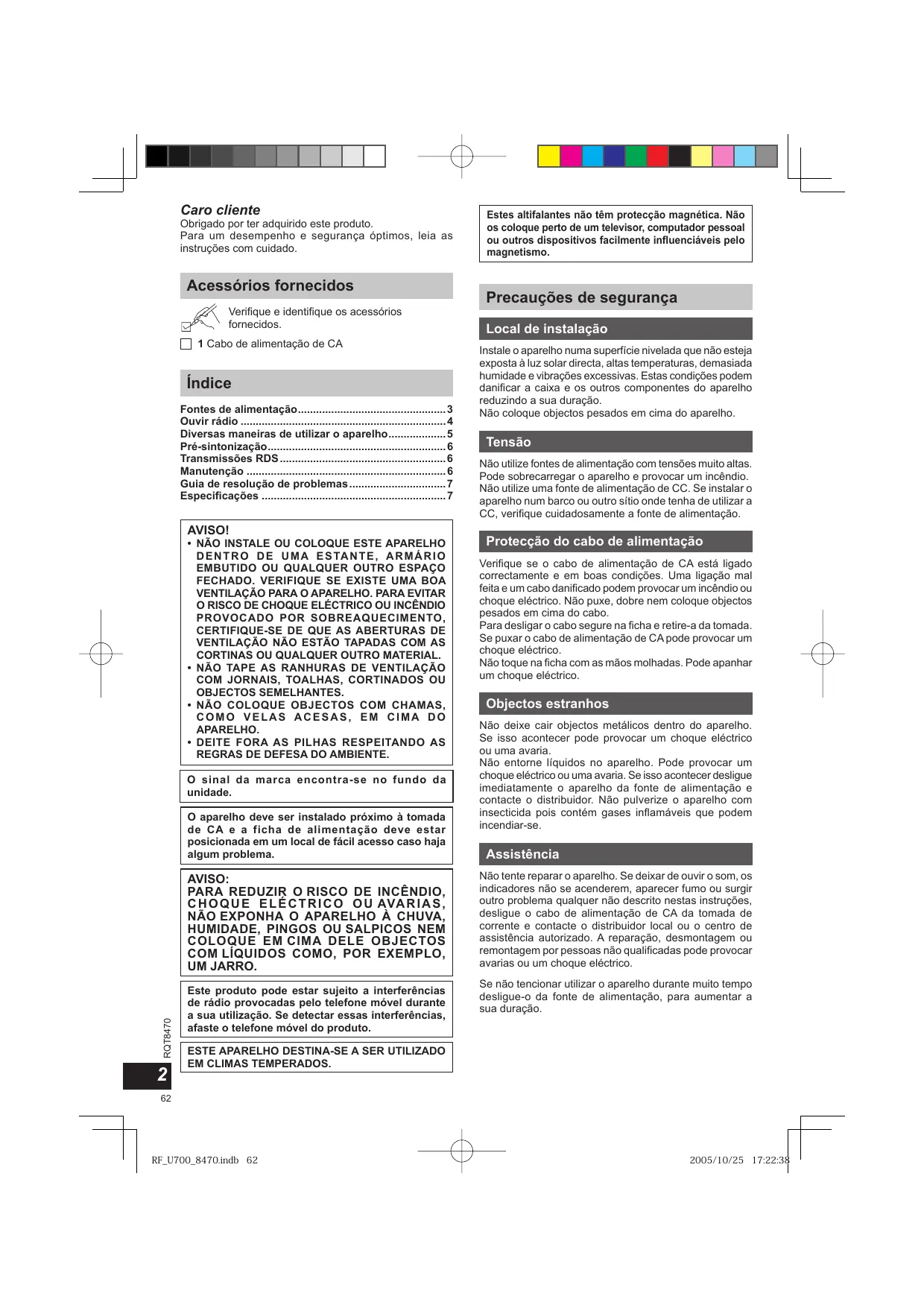

Obrigado por ter adquirido este produto.

Para um desempenho e segurança óptimos, leia as instruções com cuidado.

Acessórios fornecidos

Verifique e identifique os acessórios fornecidos.

□ 1 Cabo de alimentação de CA

Índice

Fontes de alimentação....3

Ouvir rádio 4

Diversas maneiras de utilizar o aparelho....5

Pré-sintonização......6

Transmissões RDS....6

Manutenção ....6

Guia de resolução de problemas....7

Especificações ....7

AVISO!

• NÃO INSTALE OU COLOQUE ESTE APARELHO DENTRO DE UMA ESTANTE, ARMÁRIO EMBUTIDO OU QUALQUER OUTRO ESPAÇO FECHADO. VERIFIQUE SE EXISTE UMA BOA VENTILAÇÃO PARA O APARELHO. PARA EVITAR O RISCO DE CHOQUE ELÉCTRICO OU INCÊNDIO PROVOCADO POR SOBREAQUECIMENTO, CERTIFIQUE-SE DE QUE AS ABERTURAS DE VENTILAÇÃO NÃO ESTÃO TAPADAS COM AS CORTINAS OU QUALQUER OUTRO MATERIAL.
• NÃO TAPE AS RANHURAS DE VENTILAÇÃO COM JORNAIS, TOALHAS, CORTINADOS OU OBJECTOS SEMELHANTES.
• NÃO COLOQUE OBJECTOS COM CHAMAS, COMO VELAS ACESAS, EM CIMA DO APARELHO.
• DEITE FORA AS PILHAS RESPEITANDO AS REGRAS DE DEFESA DO AMBIENTE.

O sinal da marca encontra-se no fundo da unidade.

O aparelho deve ser instalado próximo à tomada de CA e a ficha de alimentação deve estar posicionada em um local de fácil acesso caso haja algum problema.

AVISO:

PARA REDUZIR O RISCO DE INCÊNDIO, CHOQUE ELECTRICO OU AVARIAS, NÃO EXPONHA O APARELHO À CHUVA, HUMIDADE, PINGOS OU SALPICOS NEM COLOQUE EM CIMA DELE OBJECTOS COM LÍQUIDOS COMO, POR EXEMPLO, UM JARRO.

Este produto pode estar sujeito a interferências de rádio provocadas pelo telefone móvel durante a sua utilização. Se detectar essas interferências, afaste o telefone móvel do produto.

ESTE APARELHO DESTINA-SE A SER UTILIZADO EM CLIMAS TEMPERADOS.

Estes altifalantes não têm protecção magnética. Não os coloque perto de um televisor, computador pessoal ou outros dispositivos facilmente influenciáveis pelo magnetismo.

Precauções de segurança

Local de instalação

Instale o aparelho numa superfície nivelada que não esteja exposta à luz solar directa, altas temperaturas, demasiada humidade e vibrações excessivas. Estas condições podem danificar a caixa e os outros componentes do aparelho reduzindo a sua duração.

Não coloque objectos pesados em cima do aparelho.

Tensão

Não utilize fontes de alimentação com tensões muito altas.

Pode sobrecarregar o aparelho e provocar um incêndio. Não utilize uma fonte de alimentação de CC. Se instalar o aparelho num barco ou outro sítio onde tenha de utilizar a CC, verifique cuidadosamente a fonte de alimentação.

Protecção do cabo de alimentação

Verifique se o cabo de alimentação de CA está ligado correctamente e em boas condições. Uma ligação mal feita e um cabo danificado podem provocar um incêndio ou choque eléctrico. Não puxe, dobre nem coloque objectos pesados em cima do cabo.

Para desligar o cabo segure na ficha e retire-a da tomada. Se puxar o cabo de alimentação de CA pode provocar um choque eléctrico.

Não toque na ficha com as mãos molhadas. Pode apanhar um choque eléctrico.

Objectos estranhos

Não deixe cair objectos metálicos dentro do aparelho. Se isso acontecer pode provocar um choque eléctrico ou uma avaria.

Não entorne líquidos no aparelho. Pode provocar um choque eléctrico ou uma avaria. Se isso acontecer desligue imediatamente o aparelho da fonte de alimentação e contacte o distribuidor. Não pulverize o aparelho com insecticida pois contém gases inflamáveis que podem incendiar-se.

Assistência

Não tente reparar o aparelho. Se deixar de ouvir o som, os indicadores não se acenderem, aparecer fumo ou surgir outro problema qualquer não descrito nestas instruções, desligue o cabo de alimentação de CA da tomada de corrente e contacte o distribuidor local ou o centro de assistência autorizado. A reparação, desmontagem ou remontagem por pessoas não qualificadas pode provocar avarias ou um choque eléctrico.

Se não tencionar utilizar o aparelho durante muito tempo desligue-o da fonte de alimentação, para aumentar a sua duração.

Pode utilizar o aparelho com pilhas secas (não incluídas) ou ligá-lo à tomada de corrente.

Utilizar uma tomada de corrente (CA)

Ligue bem o cabo de alimentação ao aparelho e à tomada de corrente (CA).

1 Ligue uma das extremidades do cabo de alimentação (incluído) à tomada AC IN do aparelho.
2 Ligue a outra extremidade à tomada de corrente (CA).

Cabo de alimentação (CA) (incluído)

Tomada de corrente (CA) (CA 230 V, 50 Hz)

Nota

• O cabo de alimentação de CA incluído só pode ser utilizado com este aparelho.
  Não o utilize com outro equipamento.
  Não utilize um cabo de alimentação de outro tipo de equipamento com este aparelho.
• Se não tencionar utilizar o aparelho durante muito tempo, desligue o cabo de alimentação da tomada de corrente (CA). Mesmo que o aparelho não esteja ligado continua a consumir energia. (Cerca de 1,8 W)

Utilizar pilhas secas (não incluídas)

1 Desligue o cabo de alimentação da tomada AC IN do aparelho.
- Antes de utilizar o aparelho com pilhas secas desligue o cabo de alimentação; a fonte de alimentação não passa para pilhas secas se o cabo de alimentação estiver ligado.
2 Retire a tampa da pilha.
3 Introduza seis pilhas R14/LR14 (não incluídas) pela sequência numérica.
- Introduza as pilhas correctamente com os pólos “⊕” e “⊖” alinhados como se mostra na figura.
4 Volte a colocar a tampa da pilha na posição original.

Retirar as pilhas

1 Prima o lado “⊕” da pilha 4 com o dedo e retire as pilhas 3 e 4.
2 Coloque o dedo no entalhe do interior do compartimento e retire as pilhas 6, 5, 1 e 2.

Nota

Coloque as pilhas pela sequência numérica premindo os lados “⊖” respectivos.

Fila inferior da parte de trás

1 + 6 5 4 3

② 6 ( 5

Aparece “LOW BATTERY” e “☐” pisca no visor quando as pilhas secas estiverem sem carga.

Pilha seca

- Quando colocar as pilhas, alinhe os terminais (+ e -) correctamente.

- Não misture pilhas novas com usadas nem pilhas de tipos diferentes.

- Não recarregue pilhas secas normais.

- Não aqueça nem desmonte as pilhas. Não as queime nem molhe.

- Se não tencionar utilizar o aparelho durante muito tempo ou se o utilizar exclusivamente ligado à tomada de corrente (CA), retire as pilhas e guarde-as num local frio e escuro.

- Não guarde as pilhas juntamente com objectos de metal, como colares.

- Não utilize pilhas recarregáveis.

- Não utilize pilhas com o invólucro rasgado.

O manuseamento incorrecto das pilhas pode danificar o aparelho ou os outros componentes bem como provocar a fuga do electrólito ou um curto-circuito e causar um incêndio.

Se houver uma fuga do electrólito das pilhas, consulte o revendedor.

Se o electrólito entrar em contacto com a pele, lave-se abundantemente com água.

1 Ligue o aparelho.

Para desligar o aparelho volte a premir o botão.

Nota

Quando voltar a ligar o aparelho sintoniza a estação que estava a ouvir quando o desligou.

2 Seleccione AM ou FM.

Sempre que premir o botão, a programação muda pela ordem seguinte: AM → FM → AM

3 Seleccione a estação da transmissão.

TUNING Rode para seleccionar a estação desejada.

■ Sintonização automática

Quando premir AUTO _MONO FM a sintonização automática começa e pára na primeira estação que for sintonizada. Repita esta operação até sintonizar a estação que deseja ouvir.

Nota

Dependendo da qualidade de recepção pode não ser possível fazer a sintonização automática.

• Durante a sintonização prima AUTO - FM MONO para parar.
• A sintonização automática não está disponível no modo “PRESET”.

Panasonic NORM INSUR NEW FIRE VOLUME 85R D-S MINT RUSHED SLEEP EC 6/1 BAND FAVORITE STATIONS → 1 1 2 3 PICK PHASES MODE AUTO MODE VOLUME

Interruptor Em espera/Ligar (♣/I)

Prima este interruptor para passar o aparelho do modo ligado para o modo de espera ou vice-versa.

No modo de espera o aparelho continua a consumir uma pequena quantidade de energia.

4 Regule o volume.

VOLUME - + Rode para regular o volume. (0 a 50)

VOLUME 28

Registar as suas estações preferidas e ouvir os programas respectivos

Pode registar as suas estações preferidas e facilitar a sua selecção. (3 estações de AM e FM no total)

■ Registar a estação

FAVORITE STATIONS • 1 • 2 • 3

Sintonize a estação que deseja registar e mantenha premido o botão 1, 2 ou 3 durante pelo menos 2 segundos.

A luz do botão que está a premir acende-se para indicar que a estação já está registada no botão.

Exemplo:

Se tiver registado uma estação no botão 1

■ Ouvir uma estação registada

Depois de ligar o aparelho prima o botão com o número que corresponde à estação registada.

- Sintoniza a estação registada.

■ Alterar uma estação registada

- Sintonize a nova estação que deseja registar e mantenha premido botão com o número da estação registada que deseja alterar; a estação é substituída pela nova.

Melhorar a recepção

■ Nas transmissões de AM

Rode a antena giratória para a direcção onde a recepção é melhor.

Antena giratória

■ Nas transmissões de FM

Regule o comprimento, direcção e o ângulo da antena de vareta até obter uma boa recepção.

Sugestão para o utilizador: Se agarrar ou transportar o aparelho pegando-lhe pela antena giratória pode provocar o seu mau funcionamento. Quando transportar o aparelho pegue-lhe sempre pela pega do painel traseiro.

Pega

Desligar a luz do visor

Mantenha premido

-LIGHT

Para ligar a luz do visor, mantenha premido -LIGHT (RDS DISP) até "LCD LIGHT ON" aparecer no visor.

Mesmo que a luz do painel se tenha desligado, volta a ligar-se 10 segundos depois de premir um dos botões.

Seleccionar a qualidade de som adequada à transmissão

Prima

Sempre que premir este botão, a posição de “◀” muda.

Se as transmissões de FM estéreo tiverem muito ruído

Mantenha premido

"MONO".

• Passa a ouvir o som em mono e o nível de ruído diminui para poder ouvir melhor.
• Em circunstâncias normais verifique se “MONO” não aparece.
• Para voltar à programação original, mantenha premido AUTO - FM MONO novamente até a indicação "MONO" desaparecer.

Panasonic NORMAL - MUSIC - WYS - GH - RDS BAND SLEEP EQ FAVORITE STATIONS TUNING PRESS MODE AUTO -1 + 2 3 VOLUME - + - + I/1

Utilizar o temporizador do adormecer

Quando chegar ao fim do período de tempo programado o aparelho desliga-se automaticamente.

Prima SLEEP.

Sempre que premir o botão, a programação muda pela ordem seguinte: 30 (minutos)→60→90→120 OFF (não premido)

Para ver quanto falta para chegar ao fim do tempo programado

Prima SLEEP.

Nota

Quando voltar a ligar o aparelho sintoniza a estação que estava a ouvir quando o desligou.

Ouvir o som com os auscultadores (não incluídos)

Evite ouvir durante períodos de tempo prolongados para não provocar lesões auditivas.

Pode pré-sintonizar 20 estações de FM e 12 de AM.

BAND NORMAL - MUSIC - NEWS - HIGH - WORDS Panasonic ~User RGB/DB SLEEP EQ #I BAND FAVORITE STATIONS - 1 2 3 TUNING PRESET MODE AUTO + - TIME - + - - + - - + - - + - - + - PRESET MODE AUTO + - TUNING - + - - +

Estações pré-sintonizadas

BAND

1 Prima para seleccionar "AM" ou "FM".
2 Prima MODE para fazer aparecer "MANUAL".
3 Seleccione a estação que quer pré-sintonizar utilizando ou AUTO - FM MONO.
4 Quando premir PRESET, a indicação "M01" pisca durante cerca de 10 segundos.
5 Enquanto “M01” estiver a piscar, seleccione o número da estação que quer pré-sintonizar utilizando e prima (PRESET). Se a indicação “M01” desaparecer antes de ter seleccionado o número, prima novamente (PRESET) para a fazer aparecer de novo. FM 87.60 M02 MANUAL
6 "MEMORY" aparece para indicar que a estação foi pré-sintonizada.
*FM 87.60M01 MANUAL
TUNING

Para pré-sintonizar outra estação, repita os passos 3 a 6.

Ouvir uma estação pré-sintonizada

BAND

1 Prima para seleccionar "AM" ou "FM".
2 Prima MODE para fazer aparecer "PRESET".
3 Seleccione o número da estação pré-sintonizada utilizando

*FM 87.60 M02 PRESET

Transmissões RDS

Este aparelho pode mostrar os dados de texto transmitidos pelo sistema de dados de rádio (RDS) disponível em algumas áreas.

Prima -LIGHT RDS DISP.

Sempre que premir o botão: Nome da estação (PS) → Texto de rádio

*FM 87.60 RDS PS XXXXXX

Nota

Os visores RDS podem não aparecer se a recepção for má.

Manutenção

Limpe o aparelho com um pano seco e macio.

• Nunca limpe o aparelho com álcool, diluente ou benzina.
• Antes de utilizar um pano quimicamente tratado, leia com cuidado as instruções que os acompanham.

Antes de pedir assistência, faça as verificações indicadas a seguir. Se tiver dúvidas sobre qualquer ponto a verificar ou se as soluções indicadas na tabela não resolverem o problema, consulte o distribuidor para obter mais instruções.

A recepção é má. Há demasiado ruído e distorção.

• (Transmissões de AM) Experimente mudar a direcção da antena giratória.
• (Transmissões de FM) Experimente mudar o comprimento, a direcção e o ângulo da antena de vareta.
• Dentro de alguns edifícios e meios de transporte os sinais podem ser fracos tornando difícil ouvir as estações. Nesses casos utilize o aparelho o mais perto possível de uma janela.
• Se este aparelho estiver perto de outro rádio, televisor, videogravador ou outro equipamento eléctrico, pode ouvir ruído provocado por interferências mútuas. Experimente desligar o rádio, televisor ou videogravador, etc. que se encontra perto.
• Este aparelho pode não funcionar correctamente se o transportar de um local frio para um quente. Isso acontece porque se forma condensação nas peças do aparelho: o aparelho volta ao normal passados cerca de 60 minutos.
• O ruído pode ser provocado por um telemóvel que esteja perto do aparelho. Utilize o aparelho longe de telemóveis.

Não se ouve o som.

O controlo do volume está no mínimo? Regule o nível do volume com

O visor está escuro.

Desligou a luz do visor? Experimente premir -LIGHT RDS DISP. (☐ página 5)

Colocou pilhas secas no aparelho mas ele não funciona.

O cabo de alimentação está ligado ao aparelho? Para utilizar o aparelho com pilhas, tem de desligar o cabo de alimentação.

■ Quando liga o aparelho, aparece a mensagem “BATTERY PLEASE CHANGE”.

Substitua as pilhas existentes por novas ou ligue o aparelho a uma tomada de corrente (CA).

O aparelho não se desliga mesmo depois do tempo programado ter sido atingido.

A indicação "SLEEP" aparece no visor? (☐ página 5)

Se isso acontecer, prima SLEEP e verifique o tempo restante.

Especificações
Banda de frequências

FM	87,50-108,00 MHz (passos de 50 kHz)
AM	522-1629 kHz (passos de 9 kHz)

Altifalantes

Gama total

7,7 cm, 8 Ω x 2

Terminais

Dimensões (L x A x P)

276,5 mm × 175,0 mm × 149,5 mm

Peso

com pilhas	2000 g
sem pilhas	1800 g

Consumo de energia com o aparelho desligado: 1,8 W

Nota

As especificações estão sujeitas a mudanças sem aviso prévio.

Os valores do peso e dimensões indicados são aproximados.

-Se vir este símbolo-

Informações sobre a eliminação de resíduos para utilizadores de equipamentos eléctricos e electrónicos (utilizadores particulares)

Este símbolo nos produtos e/ou documentos anexos significa que os produtos eléctricos e electrónicos usados não devem ser misturados com os resíduos urbanos indiferenciados.

Para efectuar um tratamento, recuperação e reciclagem correctos, leve estes produtos para pontos de recolha próprios para o efeito, onde serão aceites gratuitamente. Em alternativa, em alguns países, poderá devolver os produtos ao seu revendedor local, aquando da compra de um produto novo equivalente.

A eliminação correcta deste produto ajudará a poupar recursos valiosos e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que poderiam resultar de um tratamento incorrecto de resíduos.

Contacte as autoridades locais para obter mais informações sobre o ponto de recolha mais perto de si.

Poderão ser aplicadas multas pela eliminação incorrecta deste resíduo, de acordo com as leis locais.

Para utilizadores não particulares na União Europeia

Se pretender eliminar equipamento eléctrico e electrónico, contacte o seu revendedor ou fornecedor para obter mais informações.

Informações sobre a eliminação noutros países fora da União Europeia

Este símbolo apenas é válido na União Europeia.

Se pretender eliminar este produto, contacte as suas autoridades locais ou revendedor e peça informações sobre o método de eliminação correcto.

Шановний покупець,
