MANUALE UTENTE RF-U700 PANASONIC

Prima di collegare, far funzionare o regolare l'apparecchio, leggere completamente queste istruzioni.

Conservare questo manuale.

Istruzioni per l'uso

Mode d'emploi

■ ITALIANO...... Vedere alle pagine 14-19

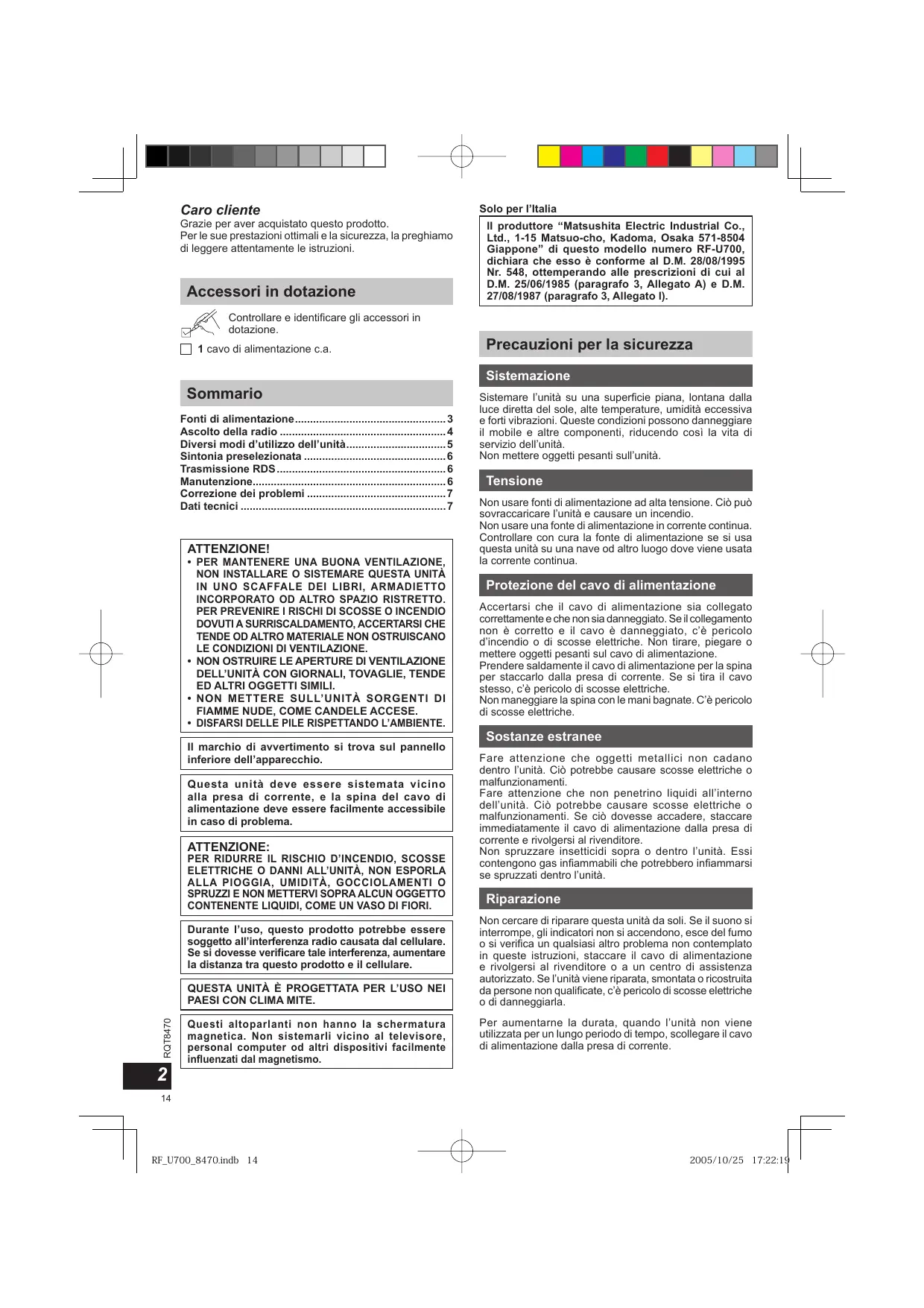

Grazie per aver acquistato questo prodotto.

Per le sue prestazioni ottimali e la sicurezza, la preghiamo di leggere attentamente le istruzioni.

Accessori in dotazione

Controllare e identificare gli accessori in dotazione.

□ 1 cavo di alimentazione c.a.

Sommario

Fonti di alimentazione....3

Ascolto della radio 4

Diversi modi d'utilizzo dell'unità....5

Sintonia preselezionata 6

Trasmissione RDS....6

Manutenzione....6

Correzione dei problemi 7

Dati tecnici 7

ATTENZIONE!

• PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.
• NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.
  • NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE.
  • DISFARSI DELLE PILE RISPETTANDO L'AMBIENTE.

Il marchio di avvertimento si trova sul pannello inferiore dell'apparecchio.

Questa unità deve essere sistemata vicino alla presa di corrente, e la spina del cavo di alimentazione deve essere facilmente accessibile in caso di problema.

ATTENZIONE:

PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI ALL'UNITÀ, NON ESPORLA ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI E NON METTERVI SOPRA ALCUN OGGETTO CONTENENTE LIQUIDI, COME UN VASO DI FIORI.

Durante l'uso, questo prodotto potrebbe essere soggetto all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questo prodotto e il cellulare.

QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.

Questi altoparlanti non hanno la schermatura magnetica. Non sistemarli vicino al televisore, personal computer od altri dispositivi facilmente influenzati dal magnetismo.

Solo per l'Italia

Il produttore “Matsushita Electric Industrial Co., Ltd., 1-15 Matsuo-cho, Kadoma, Osaka 571-8504 Giappone” di questo modello numero RF-U700, dichiara che esso è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (paragrafo 3, Allegato A) e D.M. 27/08/1987 (paragrafo 3, Allegato I).

Precauzioni per la sicurezza

Sistemazione

Sistemare l'unità su una superficie piana, lontana dalla luce diretta del sole, alte temperature, umidità eccessiva e forti vibrazioni. Queste condizioni possono danneggiare il mobile e altre componenti, riducendo così la vita di servizio dell'unità.

Non mettere oggetti pesanti sull'unità.

Tensione

Non usare fonti di alimentazione ad alta tensione. Ciò può sovraccaricare l'unità e causare un incendio.

Non usare una fonte di alimentazione in corrente continua. Controllare con cura la fonte di alimentazione se si usa questa unità su una nave od altro luogo dove viene usata la corrente continua.

Protezione del cavo di alimentazione

Accertarsi che il cavo di alimentazione sia collegato correttamente e che non sia danneggiato. Se il collegamento non è corretto e il cavo è danneggiato, c'è pericolo d'incendio o di scosse elettriche. Non tirare, piegare o mettere oggetti pesanti sul cavo di alimentazione.

Prendere saldamente il cavo di alimentazione per la spina per staccarlo dalla presa di corrente. Se si tira il cavo stesso, c'è pericolo di scosse elettriche.

Non maneggiare la spina con le mani bagnate. C'è pericolo di scosse elettriche.

Sostanze estranee

Fare attenzione che oggetti metallici non cadano dentro l'unità. Ciò potrebbe causare scosse elettriche o malfunzionamenti.

Fare attenzione che non penetrino liquidi all'interno dell'unità. Ciò potrebbe causare scosse elettriche o malfunzionamenti. Se ciò dovesse accadere, staccare immediatamente il cavo di alimentazione dalla presa di corrente e rivolgersi al rivenditore.

Non spruzzare insetticidi sopra o dentro l'unità. Essi contengono gas infiammabili che potrebbero infiammarsi se spruzzati dentro l'unità.

Riparazione

Non cercare di riparare questa unità da soli. Se il suono si interrompe, gli indicatori non si accendono, esce del fumo o si verifica un qualsiasi altro problema non contemplato in queste istruzioni, staccare il cavo di alimentazione e rivolgersi al rivenditore o a un centro di assistenza autorizzato. Se l'unità viene riparata, smontata o ricostruita da persone non qualificate, c'è pericolo di scosse elettriche o di danneggiarla.

Per aumentarne la durata, quando l'unità non viene utilizzata per un lungo periodo di tempo, scollegare il cavo di alimentazione dalla presa di corrente.

L'unità può essere alimentata da una fonte di alimentazione c.a. domestica o batterie a secco (non fornite).

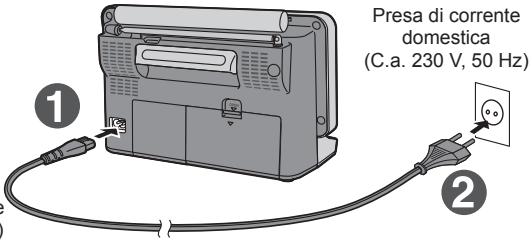

Utilizzo di una presa di corrente domestica

Collegare saldamente il cavo di alimentazione c.a. all'unità e alla presa di corrente.

1 Collegare una estremità del cavo di alimentazione (in dotazione) alla presa AC IN dell'unità.
2 Collegare l'altra estremità alla presa di corrente domestica.

Cavo di alimentazione (in dotazione)

Presa di corrente domestica (C.a. 230 V, 50 Hz)

Nota

• Il cavo di alimentazione in dotazione deve essere usato esclusivamente con questa unità.
  Non usarlo con altri apparecchi.
  Con questa unità non si deve usare un cavo di alimentazione di un qualsiasi altro tipo di apparecchio.
• Se non si intende usare l'unità per un lungo periodo di tempo, si consiglia di staccare il cavo di alimentazione dalla presa di corrente. L'unità continua a consumare corrente anche se è spenta. (1,8 W circa)

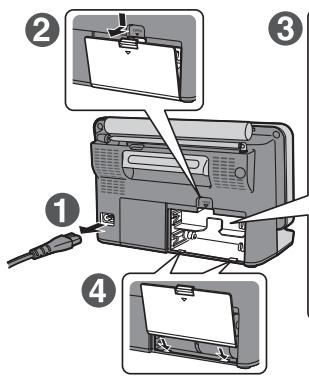

Utilizzo delle batterie a secco (non fornite)

1 Staccare il cavo di alimentazione dalla presa AC IN dell'unità.
- Se il cavo di alimentazione è collegato, l'unità non può essere alimentata dalle batterie a secco.
2 Rimuovere il coperchio delle batterie.
3 Inserire sei batterie R14/LR14 (non fornite) nella sequenza dei numeri.
- Inserire correttamente le batterie con le loro polarità “⊕” e “⊖” allineate come mostrato.
4 Rimettere il coperchio delle batterie nella sua posizione originale.

Rimozione delle batterie

1 Spingere giù col dito il lato “⊕” della batteria 4 e rimuovere le batterie 3 e 4.
2 Mettere il dito nell'intaglio all'interno dello scomparto e rimuovere le batterie 6, 5, 1 e 2.

Nota

Inserire le batterie nella sequenza numerica spingendo giù il loro lato “⊖”.

Fila inferiore sul retro

1 + 6 (5) 4 (3)

② 6 ( 5

Quando le batterie a secco si stanno scaricando, sul pannello del display viene visualizzato "LOW BATTERY" e lampeggia "☐".

Batterie a secco

• Allineare correttamente le polarità (+ e -) quando si inseriscono le batterie.
• Non mischiare batterie vecchie e nuove o batterie di tipi diversi.
  • Non ricaricare le normali batterie a secco.
• Non riscaldare o smontare le batterie. Evitare che vengano a contatto con fiamme o acqua.
• Se non si intende usare l'unità per un lungo periodo di tempo, oppure usando l'unità esclusivamente con la corrente della rete, rimuovere le batterie e conservarle in un posto buio e fresco.
• Non tenere le batterie insieme con oggetti metallici, come collane.
  • Non usare pile ricaricabili.
• Non usare le batterie se il loro rivestimento si è spellato.

L'utilizzo sbagliato delle batterie può danneggiare altri oggetti, danneggiare l'unità e causare un incendio dovuto a un cortocircuito o perdita di elettrolito.

Se le batterie perdono elettrolito, rivolgersi al rivenditore.

Lavare via completamente con acqua se l'elettrolito viene a contatto con una qualsiasi parte del corpo.

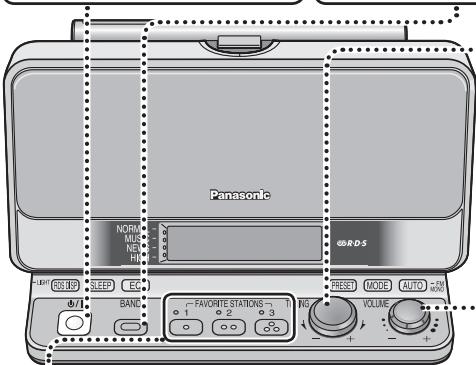

1 Accendere l'unità.

Per spegnere l'unità, premere di nuovo il tasto.

Nota

Quando si riaccende l'unità, viene sintonizzata la stazione sintonizzata per ultima al momento dello spegnimento.

2 Selezionare AM o FM.

Ad ogni pressione del tasto, la regolazione cambia nell'ordine seguente: AM → FM → AM

3 Selezionare la stazione trasmittente.

TUNING Girare - + per selezionare la stazione desiderata.

Sintonia automatica

Quando si preme AUTO _MONO^-FM , la sintonia automatica comincia e si arresta alla stazione sintonizzata per prima. Ripetere questo procedimento finché viene sintonizzata la stazione che si desidera ascoltare.

Nota

A seconda della qualità della ricezione, la sintonia automatica potrebbe non essere possibile.

• Durante la sintonia, premere AUTO - FM MONO.
• La sintonia automatica non è possibile durante la modalità “PRESET”.

Panasonic NORM INSUR NEW FIRE VOLUME 85R D-S MINT RUSHED SLEEP EC 6/1 BAND FAVORITE STATIONS → 1 1 2 3 PICK PHASES MODE AUTO MODE VOLUME

Interruttore di standby/accensione (♣/I)
Premerlo per disporre l'unità accesa in modalità standby, o viceversa.
In modalità standby, l'unità continua a consumare una piccola quantità di corrente.

4 Regolare il volume.

VOLUME Girare - + per regolare il volume. (da 0 a 50)

VOLUME 28

Regolazione delle stazioni preferite e ascolto dei loro programmi

Si possono registrare le stazioni preferite per facilitare la loro selezione. (3 stazioni AM e FM insieme)

■ Regolazione di una stazione

FAVORITE STATIONS • 1 • 2 • 3

Con la stazione che si desidera registrare già sintonizzata, mantenere premuto il tasto 1, 2 o 3 per almeno 2 secondi.

La spia del tasto premuto si accende per indicare ——o 1 che la stazione è registrata nel tasto.

Esempio:

Quando è stata registrata una stazione nel tasto 1

Ascolto di una stazione registrata

Dopo aver acceso l'unità, premere il tasto con il numero corrispondente alla stazione registrata.

- La stazione registrata viene sintonizzata.

Cambiamento di una stazione registrata

- Con la nuova stazione che si desidera registrare già sintonizzata, mantenere premuto il tasto con il numero della stazione da cambiare per sovrascrivere la stazione esistente con quella nuova.

Per migliorare la ricezione

Trasmissioni AM

Girare l'antenna giroscopica nella direzione che permette la ricezione migliore.

Antenna giroscopica

Regolare la lunghezza, la direzione e l'angolo dell'antenna ad asta in modo da ottenere la ricezione migliore.

Suggerimento per l'utente: Prendendo in mano l'unità, o spostandola, tenendola per l'antenna giroscopica si potrebbe causare un malfunzionamento. Per spostare l'unità, prenderla sempre per il manico sul pannello posteriore.

Manico

Spegnimento della luce del pannello del display

Mantenere premuto

-LIGHT

Per accendere la luce del pannello del display, mantenere premuto -LIGHT (RDS DISP) finché viene visualizzato "LCD LIGHT ON".

Anche se si spegne la luce del pannello del display, essa si riaccende per 10 secondi circa quando si preme un qualsiasi tasto.

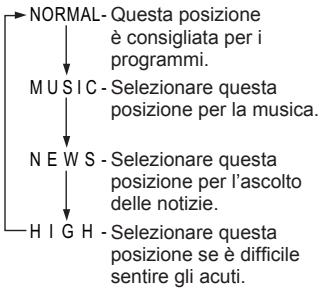

Sezione della qualità del suono adatta alla trasmissione

Premere

Ad ogni pressione del tasto, la posizione di “◀” cambia.


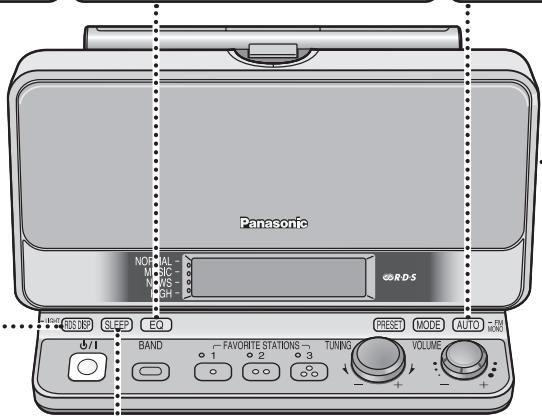

Se le trasmissioni stereo FM sono molto disturbate

Mantenere premuto

AUTO - FM MONO finché viene visualizzato “MONO”.

• Il suono diventa monofonico e il livello del rumore si riduce rendendo più comodo l'ascolto.
• In circostanze normali, accertarsi che “MONO” non sia visualizzato.
• Per ripristinare la regolazione originale, mantenere di nuovo premuto AUTO - FM MONO finché viene visualizzato "MONO".

Panasonic NORMAL - MUSIC - MVS - SH - RDS RIS 162 SLEEP EQ BAND FAVORITE STATIONS TUNING PRESS MODE AUTO -1 1 2 3 VOLUME - + - + - +

Utilizzo del timer di spegnimento programmato

L'unità si spegne automaticamente allo scadere del tempo regolato.

Premere

Ad ogni pressione del tasto, la regolazione cambia nell'ordine seguente: 30 (minuti)→60→90→120 OFF (rilasciato)

■ Per visualizzare quanto tempo rimane fino allo scadere del tempo regolato

Premere

Nota

Quando si riaccende l'unità, viene sintonizzata la stazione sintonizzata per ultima al momento dello spegnimento.

Ascolto del suono con la cuffia (non fornita)

Tipo di spina: 3,5 mm stereo

- Abbassare il volume prima di collegare la cuffia.

Nota

Per non danneggiare l'udito, evitare l'ascolto per lunghi periodi di tempo.

Si può preselezionare un totale di 20 stazioni FM e 12 stazioni AM.

BAND NORLES NORMAL - MUSIC - NEWS - HIGH - RISERS SLEEP EQ FAVORITE STATIONS TUNING MODE AUTO WAN PRESET TUNING - +

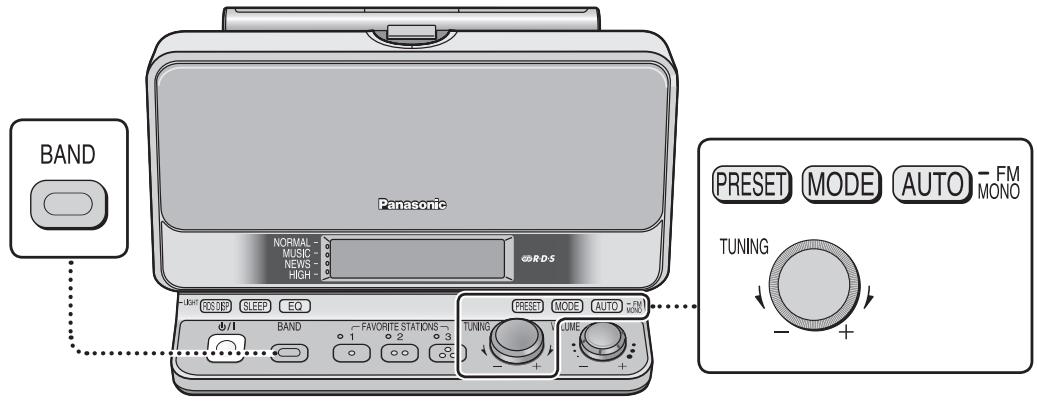

Preselezione delle stazioni

1 Premere BAND per selezionare "AM" o "FM".
2 Premere MODE per visualizzare "MANUAL". *FM 87.50 MANUAL
3 Selezionare la stazione da preselezionare usando TUNING - + o AUTO - FM MONO.
4 Quando si preme (PRESET), "M01" lampeggia per 10 secondi circa. *FM 87.60-M013 MANUAL
5 Mentre “M01” lampeggia, selezionare il numero della stazione da preselezionare usando e premere (PRESET). Se “M01” si cancella prima della selezione del numero, premere (PRESET) per visualizzarlo di nuovo. *FM 87.60 M02 MANUAL
6 Appare ora "MEMORY" per indicare che la stazione è stata preselezionata.
*FM 87.60 M02 MEMORY

Per preselezionare un'altra stazione, ripetere i passi da 3 a 6.

Ascolto di una stazione preselezionata

1 Premere BAND per selezionare "AM" o "FM".
2 Premere MODE per visualizzare "PRESET".
3 Selezionare il numero di preselezione della stazione usando 10mmg. *FM 87.60 M02 PRESET

Trasmissione RDS

Questa unità può visualizzare i dati di testo trasmessi dal sistema di dati radio (RDS) disponibile in alcune zone.

Premere -LIGHT RDS DISP.

Ad ogni pressione del tasto: Nome stazione (PS) → Testo radio

*FM 87.60 RDS PS XXXXXX

Nota

La visualizzazione RDS potrebbe non essere possibile se la ricezione è scarsa.

Manutenzione

Se le superfici sono sporche

Pulire l'unità con un panno morbido e asciutto.

• Per pulire questa unità non si devono mai usare alcol, diluenti per vernici o benzina.
• Prima di usare un panno trattato chimicamente, leggere attentamente le istruzioni che lo accompagnano.

Prima di chiamare il tecnico per la riparazione, eseguire i controlli seguenti. In caso di dubbio su uno qualsiasi dei punti da controllare, o se i rimedi indicati nella tabella non risolvono il problema, chiedere istruzioni al rivenditore.

La ricezione è scarsa. C'è troppo rumore e distorsione.

• (Trasmissioni AM) Provare a cambiare la direzione dell'antenna giroscopica.
• (Trasmissioni FM) Provare a cambiare la lunghezza, direzione ed angolo dell'antenna ad asta.
• All'interno di alcuni edifici e in alcuni mezzi di trasporto, i segnali potrebbero essere deboli rendendo difficile l'ascolto delle stazioni. In tal caso, usare l'unità quanto più vicina possibile alle finestre e ai finestrini.
• Se si usa l'unità vicina ad un'altra radio, televisore, videoregistratore od altro apparecchio elettrico, si potrebbe sentire del rumore causato dalla reciproca interferenza. Provare a spegnere la radio, televisore o videoregistratore, ecc., vicini.
• Questa unità potrebbe non funzionare correttamente dopo che è stata portata da un luogo freddo ad uno caldo. Ciò è dovuto alla condensa che si forma sulle parti operative dell'unità. Essa torna a funzionare normalmente dopo circa 60 minuti.
• Se si avvicina un cellulare all'unità si potrebbe causare del rumore. Usare l'unità ad una certa distanza dal cellulare.

Non si sente il suono.

Il controllo di volume è sulla posizione del minimo? Regolare il livello del volume usando

Il pannello del display è troppo scuro.

La luce del pannello del display è stata spenta? Provare a premere -Light (RDS DISP). (1 page. 5)

Le batterie a secco sono state installate nell'unità, ma essa non funziona.

Il cavo di alimentazione è collegato all'unità? Per poter usare l'unità con le batterie, staccare il cavo di alimentazione dall'unità.

- Quando si accende l'unità, viene visualizzato il messaggio "BATTERY PLEASE CHANGE".

Sostituire le batterie nell'unità con altre nuove, oppure usare una presa di corrente domestica.

L'unità non si spegne dopo lo scadere del tempo regolato.

Sul pannello del display è visualizzato "SLEEP"? (pag. 5)

In tal caso, premere SLEEP e controllare il tempo restante.

Dati tecnici

Gamma di frequenza

FM	87,50-108,00 MHz (intervalli di 50 kHz)
AM	522-1629 kHz (intervalli di 9 kHz)

Altoparlanti

Gamma intera

7,7 cm, 8 Ω x 2

Terminali

Uscita

PHONES: 3,5 mm stereo (32 Ω)

Alimentazione

C.a.	230 V, 50 Hz
	Assorbimento di corrente: 6,0 W
Batterie	9 V (sei batterie R14/LR14)

Dimensioni (LxPxA)

276,5 mm × 175,0 mm × 149,5 mm

Peso

Assorbimento di corrente con l'unità spenta: 1,8 W

Nota

Dati tecnici soggetti a modifiche senza avviso.

Il peso e le dimensioni indicati sono approssimativi.

-Se vedete questo simbolo-

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento

inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino. In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Cher client
