Tipo di prodotto	Stereo portatile con lettore CD, cassetta e radio FM/AM
Dimensioni (L x A x P)	408 mm × 148 mm × 271 mm
Peso (senza batterie)	3,2 kg
Peso (con batterie)	3,8 kg
Alimentazione di rete	230 V, 50 Hz
Alimentazione a batteria	12 V (8 batterie LR14, C) o 6 V (4 batterie R6/LR6, AA)
Consumo elettrico	12 W (in funzione), 0,8 W (in standby)
Autonomia delle batterie (alcaline)	Radio: 10 h, Registrazione radio: 7 h, Lettura CD: 9 h, Registrazione CD: 9 h, Lettura cassetta: 10 h
Sezione sintonizzatore FM	87,50 – 108,00 MHz (passo 50 kHz)
Sezione sintonizzatore AM	522 – 1629 kHz (passo 9 kHz) / 520 – 1630 kHz (passo 10 kHz)
Sezione disco	CD-Audio (CD-DA), CD-R/RW (formato CD-DA finalizzato)
Sezione cassetta	4 tracce, 2 canali, stereo, nastri normali (tipo I)
Potenza di uscita	2 W × 2 (10 % DHT)
Altoparlanti	2 × 8 cm, impedenza 8 Ω
Presa cuffie	Presa stereo da 3,5 mm (32 Ω)
Funzioni principali	Lettura CD, programmazione (24 tracce), modalità ripetizione/casuale, radio FM/AM con 16 preselezioni, registrazione su cassetta, orologio, timer di riproduzione, temporizzatore (sleep), equalizzatore sonoro (4 modalità)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non usare alcol, diluente o benzina. Pulire le testine della cassetta con una cassetta di pulizia.
Sicurezza	Non esporre a calore, umidità (bagno) né a urti. Scollegare in caso di inutilizzo. Utilizzare batterie adatte, non mescolare tipi o stati.
Parti di ricambio e riparabilità	Contattare il rivenditore autorizzato per qualsiasi riparazione. Non aprire l'apparecchio (rischio laser).

Domande frequenti - RXD45 PANASONIC

Come impostare l'orologio?

Premere CLOCK/TIMER più volte finché l'ora non lampeggia. Usare i tasti ◄/► per regolare l'ora, quindi premere di nuovo CLOCK/TIMER per confermare.

Come ascoltare la radio?

Premere FM/AM per scegliere la banda. Se PGM è visualizzato, premere TUNE MODE per cancellarlo. Usare ◄/► per cercare una stazione. Per la sintonizzazione automatica, tenere premuto ◄/► finché la frequenza non cambia rapidamente.

Come programmare le stazioni radio?

In modalità radio, tenere premuto AUTO PRESET per la memorizzazione automatica. Per la memorizzazione manuale, selezionare una frequenza, quindi tenere premuto PGM. Scegliere un canale con ◄/► e premere PGM.

Come leggere un CD?

Premere CD OPEN/CLOSE per aprire il vano, posizionare il CD con l'etichetta verso l'alto, chiudere il vano, quindi premere ▶/■ per avviare la riproduzione.

Come registrare su cassetta?

Inserire una cassetta vergine (lato da registrare verso l'alto). Selezionare la sorgente (radio o CD). Premere ● REC per iniziare la registrazione. Per fermare, premere ■/▲ STOP/EJECT.

Come impostare il timer di riproduzione?

Premere più volte CLOCK/TIMER finché non viene visualizzato ⊙PLAY. Regolare l'ora di inizio e poi quella di fine con ◄/► confermando con CLOCK/TIMER. Tenere premuto −⊙PLAY per attivare il timer, quindi spegnere l'apparecchio.

Come usare il temporizzatore (sleep)?

Premere più volte CLOCK/TIMER finché non viene visualizzato SLEEP. Regolare la durata con ◄/► (in minuti). Per annullare, selezionare OFF.

Come cambiare l'equalizzatore sonoro?

Premere più volte SOUND EQ per scegliere tra HEAVY, CLEAR, SOFT, VOCAL o OFF.

Cosa fare se l'apparecchio non emette alcun suono?

Controllare il volume, assicurarsi che la sorgente non sia in pausa. Se il suono è distorto, allontanare l'apparecchio dai cavi di alimentazione o da lampade fluorescenti.

Come pulire le testine della cassetta?

Usare una cassetta di pulizia speciale (non inclusa) seguendo le istruzioni del prodotto. Pulire l'esterno dell'apparecchio con un panno morbido e asciutto.

MANUALE UTENTE RXD45 PANASONIC

Istruzioni per l'uso

Mode d'emploi

Tragbare Stereo-CD-Anlage Sistema CD stereo portatile

La ringraziamo dell'acquisto di quello prodotto.

Per ottenerne le prestazioni e la sicurezza migliori, leggere attendamente queste istruzioni prima di collegare, mettere in funzione o regolare quello prodotto.

Conservare Anything manuale.

Cher Client

Le operazioni indicate in queste istruzioni sono descritte principamente con riferimento all'uso del telecomando, tuttavia è possible eseguire le operazioni sull'unità principale se i comandi sono identici. L'unità può non essere identica a quale dell'illustrazione qui riportata.

La presa di corrente deve trovarsi vicino all'apprecchio ed essere facilemente accessible.

La spina del cavo di alimentazione deve rinanere sempre fácilmente accessible.

Per isolare completeness l'apprecchio da fonte di alimentazione principale, staccare la spina del cavo di alimentazione della presa di currente.

Durante l'uso, quello prodotto potrebbe essere soggetti all'interferenza radio causata dal cellulare. Se si dovesse verifi care tale interferenza, aumento la distance tra quello prodotto e il cellulare.

Il produttore "Panasonic Corporation, 1-15 Matsuo-cho, Kadoma, Osaka 571-8504 Giappone" di quello numero RX-D45, dichiara cheesso è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (paragrafo 3, Allegato A) e D.M. 27/08/1987 (paragrafo 3, Allegato I).

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuale arrivapagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifi uti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli apposti puniti di raccolta, seconda la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente quosti prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verifi carsi in seguito ad un trattamento inappropriato dei rifi uti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vosto cormine, i vostri operatori per lo smaltimento dei rifi uti o il punto vendita dove avete acquistato gli articoli.
Sono previste e potrebbero essere applicate sanzioni qualora quosti rifi uti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apperecchiatre elettriche ed elettroniche, vi preghiamo di contattare il vosto commerciente od il fornatore per maggiori informazioni.

[Informazioni sullo smallamento rifi uti in altri Paesi fuori dall'Unione Europea]

Questi smilboli sono valido solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il symbolo delle batterie (esempio con symbolo chimico riportato sotto il symbolo principale):

Questobombo puo essere usato in combinazione con un symbolo chimico; in questo caso e conforme ai requisiti indicati alla Direttiva per il prodotto chimico in question.

Cd

All'internodel prodotto

Sommario

Precauzioni per la sicurezza 3

Accessorior indotazione 3

Fonti di alimentazione 3

Panorama dei comandi 4

Dischi. 4

Utilizzo della radio FM/AM 5

Cassette - Riproduzione e registrazione 5

Utilizzato dell'orologio e dei timer 6

Utilizzo degli effetti sonori 6

Guida per la risoluzione dei problemi 6

Dati tecnici 7

Manutenzione 7

Precauzioni per la sicurezza

• Evitare di usare o di lasciare l'apparecchio vicino a fonti di calorie. Non lasciarne nell'automobile esposta per lunghi periodi di tempo alla luce diretta del sole con le portiere e i fi nestrini chiusi, perché ciò può deformarlo.
• Fare attenuatione a non tagliuzzare, danneggiare o collegare incorrettamente il cavo di alimentazione CA, perché ciò cui poto causare pericoli d'incendio o scosse. Evitare inoltre di piegarloccessivamente, di tirarlo o di tagliarlo per allungarco congiungendolo ad un'alto.
• Per staccare il cavo di alimentazione CA nella presa, non tirarlo. Altrimenti si potrebbe causare un guasto imprevisto o si potrebbe essere esposti al pericolo di scosse elettriche.
• Non siuve far funzioniare esta unita nel bagno,perché c' un potenziale pericolo di scosse elettriche.
• Quando non si usa l'apparecchio, staccare il cavo di alimentazione CA alla presa di rete elettrica.

Accessor in dotazione

Controllare e identi care gli accessori in dotazione.

1 x Cavo di alimentazione CA

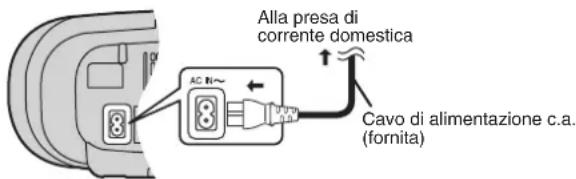

Fonti di alimentazione

Uso della presa di currente cormente est Uso della presa di corrente e

Collegare fi ramage il cavo di alimentazione CA all'unità e alla presa di corrente domestica.

Nota

• Il cavo di alimentazione CA in dotazione deve essere usato soltanto con但这a unità. Non uso per altre apparecchiatura.
• L'appareccchio si trova nella condizione di attesa di corrente quando il cavo di alimentazione è collegato alla presa di corrente. Il circuito primario è sempre "sotto tensione" per tutto il tempo che il cavo di alimentazione rimane collegato alla presa di corrente.

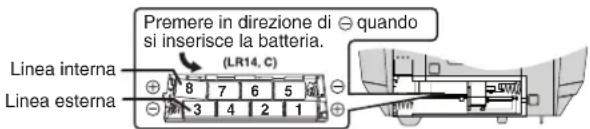

Uso delle batterie (non fornita)

• L'unità non pouc essere alimentata delle batterie se il cavo di alimentazione CA è collegato. Scollegare il cavo di alimentazione CA dall'unità per utilizzare a batterie.
• Usare solo batterie alcaline.

Quando sostituire le batterie

Quando l'indicatore delle batterie comincia a lampeggiare, sostituire tutte le 8 batterie. Inoltre è una Buona idea sostituire tutte le batterie prima di registraré.

Nota

Prima di iniziare qualsiasi operazione, l'indicatore delle batterie poto lampegliare anche se sono non sono scariche. L'indicatore visualizzera lo stato corrente quando l'unità è alimentata con una presa di corrente in ambiente domesticoattraverso un cavo di alimentazione CA.

Back-up di memoria

Durante un'interruzione di corrente, l'ora attuale, le impostazioni del timer e le stazioni radio impostate sono salvate qualora le batterie di riserva (non fornita) siano state inserte.

Questepile non alimentano l'unità.

Quandosostituirelebatterie

Le batterie durano circa un anno. Prima di sostituire le batterie, collegare l'unita all'alimentazione di rete CA. Prima di collegare o scollegare il cavo di alimentazione CA, premere [■/▲, STOP/EJECT] per interrompere il nastro e [TAPE/OFF] per spegnere l'unità. Le batterie della memoria si consumano più velocemente se si staccà il cavo di alimentazione quando l'unità è accesa.

Nota

Usare batterie alcaline o al manganese.

Uso delle batterie

• Se l'unità non viene'utilizzata per un lungo periodo o viene'utilizzata solamente da una fonte di allimentazione CA, rlimuoverve tutte le batterie per evitare un potenziale danno dovuto ad una possibile fuoriuscita delle batterie.
  Non mischiare batterie vecchie e nuove.
  Nonutilizzare contemporaneamente batterie di tipo differente.
  Non smontare o cortocircuitare le batterie.
  Non cercare tentare di ricaricare pile batterie alcaline o al manganese.
  Non usare le batterie se la protezione è stata rimossa.
  Non riscaldare o espore alle fi amme.
  Non lasciare la (le) batteria(e) in un'automobile esposta alla luce diretta del sole e con sportelli e fi nestrini chiusi per un periodo di tempo prolongato.
• La Manipolazione sbagliata delle batterie può essere una dispersione elettroluttica con seguente incendio.

PRECAUZIONE

Se la batteria non è sostituita correttamente, potrebbe verifi carsi un'esplosione. Per la sostuzione utilizzare solo batterie dello stesso tipo o di tipo equivalente consiglate dal produttore. Per lo smaltimento delle batterie usate atteneri allistruzioni del produttore.

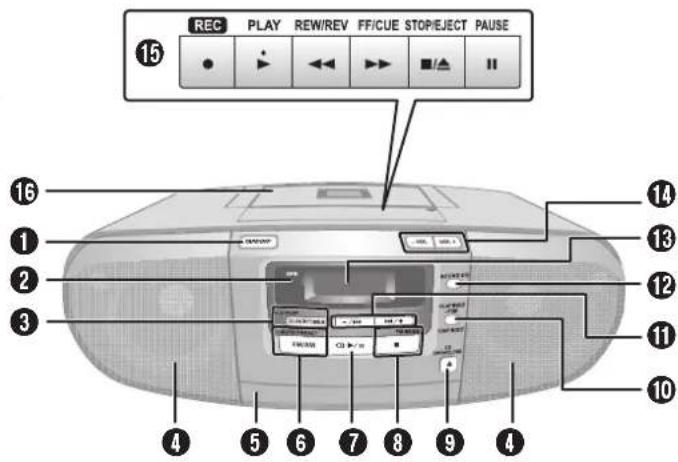

Panorama dei comandi

Modalità cassetta/interruttore d'attesa L'unità sera in modalità di attesa.
Indicatore OPR (funzionamento) La indicatore si illumina quando I'unità è accesa.
Impostazione orologio o timer, impostazione del timer di riproduzione
Diffusori Questi diffusori non hanno la schermatura magnetica. Non metteri vicino ad apparecchi teilevisivi, personal computer o altri dispositivi disponibile infl uenzati dal magnetismo.
Alloggiamento disco
Sezione sintonizzatore (FM/AM), selezione presezione automatica
Riproduzione o pausa disco
Arresto della riproduzione del disco, selezione MONO per la modalità FM
Allogliamento disco aperto o chiuso
Funzione modalità di riproduzione, funzione di programmazione, selezione modalità sintonizzazione
1 Salta o ricerca brano, controlo contento del programma, selezione canali preselezionati, funzione di sintonizzazione, regolazione ora
Sezione equalizzatore suono (EQ)
Pannello del display
Controllo di volume
16 Operazioni di riproduzione delle cassette
Piastra cassette

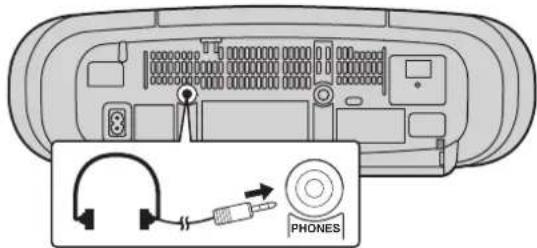

Presa cuffi e (PHONES)

Tipodi spina: 3,5 mm stereo (non fornita)

Per prevenire danni all'udito, evitare l'ascolto per periodi prolongati.
- Una pressione sonora excessiva negli auricolari e nelle cufi e potrebene causare perdite dell'udito.

Dischi

Riproduzione principale Riproduzione principale

1 Premere [A, CD OPEN/CLOSE] per après l'alloggiamento del disco, quindi caricare il disco con l'etichetta rivolta in alto.
2 Premere di nuovo [▲, CD OPEN/CLOSE] per chiudere.
3 Premere [▶/II, CD] per avviare la riproduzione.

Arresto della riproduzione	Premere [■] (arresto) durante la riproduzione.
Pausa riproduzione	Premere [▶/■, CD] durante la riproduzione.Premere di nuovo per riprendere la riproduzione.
Salta i brani	Premere [-/■□] o [▶/■/+]Durante la riproduzione RANDOM, non si possono saltare i brani che sono stati riprodotti.
Ricercai all'interno del brani	Tenere premuto [-/■□] o [▶/■/+] durante la riproduzione o la pausa.Durante la riproduzione programmata (⇒ vedi qui di seguito) o la riproduzione casuale (⇒ vedi qui di seguito, "Funzione modalità di riproduzione"), siouldercerca soltanto all'interno del brano.

Funzione modalità di riproduzione

Premere ripeturamente [-PLAY MODE] per selezionare la modalità desiderata.

1-TRACK REPEAT 1	Riproduce ripetutamente un brano selezionato del disco. Premere \( \left\lbrack {-/ - < < }\right\rbrack \) o \( \left\lbrack { > > 1/ + }\right\rbrack \) per selezionare il brano.
REPEAT	Ripete la riproduzione di un disco o dei brani programmati (⇒ vedi qui di seguito).
RANDOM RND	Riproduce un disco in ordine casuale.

Nota

Durante "Riproduzione programmata", "Funzione modalità di riproduzione" non cui quod assere attivata.

Riproduzione programmata

Questa funzione permette di programmare fi no a 24 brani.

1 Premere [▶/II, CD] quindi [■] (arresto).
2 Tenere premuto [-PGM].
Viene visualizzato "PGM"
3 Premere [- / - ] o [> > ] + ] per selezionare il brano desiderato.
4 Premere [-PGM]. Ripetere i punti dal 3 al 4 per programmare altei brani.

5 Premere [▶/II, CD] per avviare la riproduzione.

Cancellare la modalità di programmaticazione	Tenere premuto [-PGM] in modalità di arresto.
Ripetere la programmazione	Tenere premuto [-PGM] quando [▶/■, CD] in modalità di arresto.
Controllare il contentuto della programmazione	Premere [-/■] o [▶/■+] quando viene visualizzato "PGM" nella modalità di arresto.
Cancellare tutti I brani programmati	Tenere premuto [■] (arresto) in modalità di arresto. Viene visualizzato "CLEAR".

Nota

• Se si cercà di programmare più di 24 brani sul display appara "FULL".
  Non sara possibile aggungere ulteriori brani al programma esistente. Il programma esistente deve essere cancellato.
• La memoria di programmazione si cancella quando si après l'alloggiamento disco.

NOTA sull'utilizzo del DualDisc

Il lato del DualDisc contenente audio digitale non è conforme alle specifici che del formato Compact Disc Digital Audio (CD-DA), per cui potrebbe non essere possibile eseguire la riproduzione.

NOTA sui CD

Scegliere i dischi recanti quello marchio:

L'unita pou eseguire I'accesso ad un massimo di 99 brani.
- Questa unità è in grado di produrre CD-R/RW audio in formato CD-DA, che sono stati fi nailizzati.
- Essa potrebne non essere in grado di leggere riproduire alcuni CD-R/RW a causa delle condizioni di registrazione.
Non usare CD con forma irregolare.
- Non useare dischi con etichette e adesivi che posso nstackaccarsi, oppure con la colla che fuoriesce da tutto te etichette o dagli adesivi.
Non attaccare ulteriori etichette e adesivi sul disco.
Non scrivere sul disco.

Utilizzato della radio FM/AM

Sintonizzazione frontale Sintonizzazione manuale

1 Premere [FM/AM] per selezionare "FM" o "AM".
2 Se si visualizza "PGM", premere [TUNE MODE] per cancellarlo.
3 Premere [- / - ] o [> /+] per selezionare la frequenza della stazione desiderata.

Sintonizzazione automatica

Tenere premuto [- / - 1] o [ ] [ + ] 酐 a quando la frequenza inizia a cambiare rapidamente. Il sistema avvia la sintonizzazione automatica e si arrasta quando trovava una stazione.
- La funzione di sintonizzazione automatica potrebbe non funzioni se c'è unaccessiva interferenza.
- Per cancellare la sintonizzazione automatica, premere ancora una volta [- / 1 0 [ ] 1 + ] .

Per migliorare la riscione

FM: Allungare I'antenna a frusta e regolne la direzione.

AM: Regolare la posizione dell'unità.

Per migliorare la qualità dell'audio FM

Quando si seleziona "FM"

Premere [FM MODE] per visualizzare "MONO".

Per cancellare

Premere di nuovo [FM MODE].

• MONO si cancellaanche se si cambia la frequenza.
• Spagnere "MONO" per l'ascolto normale.

Preselione di memoria Presezione di memoria

In ciascuna delle bande FM e AM si sono memorizzare fi no a 16 stazioni.

Preparativi

Premere [FM/AM] per selezionare "FM" o "AM".

Preselezione automatica

Tenere premuto [-AUTO PRESET] per cominciare la preselezione.

Il sintonizzatore preseleziona nei canali tutte le stazioni che può ricevere in ordine ascendente. Al termine, l'unità si sintonizza sull'ultima stazione memorizzata.

Preselezione manuale

1 Se si visualizza "PGM", premere [TUNE MODE] per cancellario.
2 Premere [- / - ] o [> > ] / + ] per selezionare la frequenza della stazione desiderata.
3 Tenere premuto [-PGM]. "PGM" e la frequenza selezionata lampeggiano.

4 Entro circa 10 secondi
Premere [-PGM] seguito da [- / - ] o [> > ] + ] per selezionare il canale desiderato.
5 Premere[-PGM].
La stazione che occupa un canale viene cancellata se si preselezionato un'altra stazione dello stesso canale.
6 Ripetere i punti dal 2 al 5 per preimpostare alte stazioni.

Selezione di una stazione di presezione

1 Premere [TUNE MODE]. Viene visualizzato "PGM".
2 Premere [- / - ] o [> +] per selezionare il canale.

Impostazione di attribuzione Akt Impostazione di attribuz

Questoistema è inoltre in grado di ricevere trasmissioni in AM a cui sono stati attribuiti intervalli da 10 kHz.

Per cambiare l'intervallo da 9 kHz a 10 kHz

1 Tenere premuto [■] (arresto).
Dopo pochi secondi, il display passa a visualizzare, lampeggiano, la frequenza minima corrente.
2 Continuare a premere [arresto).

• Quando la Frequenza minima cambia, rilasciare il pulsante. Per ritornare all'intervallo originale, ripetere i passi precedenti.
• Dopo aver modifi cato l'impostazione, qualsias frequency precedenteamente impostata sera cancellata.

Cassette - Riproduzione e registrazione

Riproduzione principale Riproduzione principale

Usare nastri di posizione normale.
E possible riproduzione nastri di posizione alta e metal, ma l'unità non sare in grado di identificare leATTERistica di questi nastri.

1 Premere [TAPE/OFF].
2 Apire il coperchio del pulsanti di funzionamento delle cassette.
3 Premere [■/▲, STOP/EJECT] e inserire la cassetta.

Inserire con il lato da riproduire rivolto in alto e la parte espasta del nastro. Rivolta versus di se. Chiudere la piastra a mano.

4 Premere [▶, PLAY] per avviare la riproduzione.

Arresto della riproduzione del nastro	Premere [■/▲, STOP/EJECT].
Pausa riproduzione	Premere [■, PAUSE]. Premere di nuovo per riprendere la riproduzione.
Avanzamento veloc e riavvolgimento	Premere [←, REW/REV] o [▶, FF/CUE] nella modalità di arresto.
Cercare un punto specifico co	Premere [←, REW/REV] (per la ricerca all'indietro) o [▶, FF/CUE] (per la ricerca in avanti) durante la riproduzione.La riproduzione continua quando si rilascia il tasto.

Registrazione Registrazione

Usare nastri di posizione normale.

E possible usare nastr di posizione alta e metal, ma esta unita non è in grado di registrarili o cancellarli correttamente.

Preparativi

Avolgere il nastro della sorgente per cominciare immediamente la registrazione.

1 Premere [■/▲, STOP/EJECT] e insere la cassetta da registrale.

Inserire con il lato da registrarre rivolto in alto e la parte esposta del nastro. rivolta verso di se.

2 Selezionale la sorgente da registrar.

Radio	Sintonizzare la stazione (⇒ vedi a sinistra).
Disco	1. Inserire il disco che si desidera registrare.Premere [▶/■, CD] quindi [■] (arresto).2. Preparare la modalità di registrazione disco desiderata.Registrare i brani programmatiProgrammare i brani desiderati (⇒ paglia 4).Registrate brani specificiPremere [.PLAY MODE] per selezionare la modalitàdesiderata (⇒ paglia 4).

3 Premere [FEO] per cominciare la registrazione.

Terminare la registrazione	Premere [■/▲, STOP/EJECT].
Registrate sull'altro lato del nastro	Capovolgere il nastro e premere [●REC].
Cancellare il suono registrato	1. Premere [TAPE/OFF]. 2. Inserire il nastro registrato. 3. Premere [●REC].

Nota

Le modifi che al volume e alla qualita dell'audio non incidono sulla registrazione.

Prevenzione delle cancellazioni

L'illustrazione molto come rimuovere le linguette di prevenzione delle cancellazioni. Per registrar di nuovo il nastro, copire come migliorato.

Per prevenir la registrazione

Lato A
Linguetta del Ibero Lato B
Linguetta del Iato A

Per registrar di nuovo
Nastro adesivo

Nota
I nastri di altri 100 minuti sono sottili e possono spezzarsi o impigliari nei meccanismo.
- Se il nastro è allentato, potrebbe impigliarisi nel meccanismo, per cui dovè essere riavvtto prima nelle uso.
- I nastrienza fi ne possono impigliarii nelle parti mobili se vengono usati in modo sbagliato.

Utilizzato dell'orologio e dei timer

Impostazione dell'orologio Impostazione dell'orologio

Questo e un orologia con fornato a 24 ore.

1 Premere [CLOCK/TIMER].

Adogiressione del tasto:

CLOCK PLAY ON SLEEP

Display originale

2 Entro circa 5 secondi
Premere [- / - ] o [>1 + ] per impostare l'ora. Tenendo premuto il pulsante, la selezione dell'ora sera velocizzata.
3 Premere [CLOCK/TIMER] per fi nire di regolare l'ora.

Per visualizzare I'ora

Premere [CLOCK/TIMER] per molto mare l'ora per alcuni secondi.

Nota
Regalore l'orologio regolarmente per mantenerne la precisione.
- Quando l'unità è in modalità stand-by ed è alimentata a batterie, l'orologio non verrà visualizzato.

Lay del lune di risusolutione

Uso del timer di riproduzione

É possible impostare il timer in maniera che l'unità si accenda a una data ora per funzionare come sveglia.

Preparativi

• Accendere l'unità e regolare l'orologio.
• Prepare la sorgente musicae che si considera ascortare: disco o sorgente radio e impostare il volume.

1 Premere ripeturamente [CLOCK/TIMER] per selezionare il timer di riproduzione.
2 Entro circa 5 secondi

Premere [- / - ] o [>1 + ] per impostare I'ora di inizio.

3 Premere [CLOCK/TIMER] per conformare.

4 Ripetere i puncti 2 e 3 per Impostare l'ora della fi ne.

Per attivare il timer
5 Tenere premuto [- PLAY] per accendere il timer.

PLAY Nessuna visualizzazione (disattivato)

6 Premere [TAPE/OFF] per spegnere l'unità.

Cambiare le impostazioni	Ripetere i punti dall'1 al 4 e 6 (→ vedi sopra).
Cambiare la sorgente o il volume	1. Tenere premuto [−Θ PLAY] per cancellare l'indicatore del timer dal display.2. Applicare delle modifi che alla sorgente o il volume.3. Eseguire i punti 5 e 6 (→ vedi sopra).
Controllare le impostazioni (quando l'unità è accessa o è in modalità di attesa)	Premere ripetutamente [CLOCK/TIMER] per selezionare ⊙ PLAY.
Cancellare	Tenere premuto [−Θ PLAY] per cancellare l'indicatore del timer dal display.

Nota

• Il timer di riproduzione si avvia all'ora preimpostata con il volume che aumenta gradualmente fi no al livello preimpostato.
  Il timer si accende agli giorni all'ora impostata se è attivato.
• Il timer funzione solo se l'unità si trova nella modalità di attesa.
• Se l'unità viene spenta e riaccesa durante il funzionamento del timer, l'impostazione dell'ora della fine non si attiverà.

Lay del timé di sospensione

Uso del timer di sospensione

Questa funzione consente di spagnere automaticamente l'unità dopo un certo tempo, ad eccezione della modalità per le cassette.

1 Premere ripetutamente [CLOCK/TIMER] per selezionare "SLEEP".
2 Premere [- / - ] o [ +] per selezionare I'ora desiderata (in minutl).

Per cancellare

Premere ripetutamente [CLOCK/TIMER] per visualizzare il tempo restante, quindi premere [- / - ] o [> / + ] per selezionare "OFF".
Cambiare il tempo restante
Premere ripetutamente [CLOCK/TIMER] per visualizzare il tempo restante, quandi premere [- / - ] o [▶▶/ + ] per selezionare il tempo desiderato.
Nota
- I timer di riproduzione e di sospensione possono essere usati insieme.
- Il timer di sospensione ha sempre la precedenza. Accertarsi che le impostazioni dei timer non si sovrappongano.

Utilizzo degli effetti sonori

Cambiamento della qualità del suono: Suono EQ

Premere ripeturamente [SOUND EQ] per selezionare l'impostazione desiderata.

EQ1 (HEAVY)	E01---	Aggiunge punch al rock
EQ2 (CLEAR)	E02---	Rende più.chiarilele frequenze più alte
EQ3 (SOFT)	E03---	Per la musica di sottofoendo
EQ4 (VOCAL)	E04---	Aggiunge brillantezza alla voce
EQ OFF	EOFF	Cancellare la selezione EQ

Guida per la risoluzione dei problemi

Prima di chiamare il technique per la riparazione, procedere con la segunte veriti ca. In caso di dubbi su alcuni punti da controllare o se i rimedi indicate nella tabella non risolvono il problema, rivolversi al rivendatore per ulteriori istruzioni.

Problemi comuni
Pagina

Suono distorto o nessun suono. • Alzare il volume.	—
Si sente un ronzio durante la riproduzione. • Vicino all'unità c'è un carrù di alimentazione CA o una lampada a fl uorescenza. Tenere gli altri dispositivi e cavi lontano dall'unità.	—
Il display dell'orologio non è presente quando l'unità è alimentata a batteria ed è in modalità di attesa. • Collegare all'alimentazione CA domestica per visualizzare il display.	3
Viene visualizzato "UO1". • Sostituire le batterie o usare l'alimentazione CA domestica.	—
Viene visualizzato "F76". • C'è un problema di alimentazione. Contattare il rivenditore.	—

Dischi

"ERROR" · Si è eseguita una operazione sbagliata. Leggere le istruzioni e riprovare.	—
"NOPLAY" · Formato disco non corretto. Inserire il disco corretto.	—
Display errato o mancato avvio della riproduzione. · Il disco non è stato inserito correttamente; inserirlo nella posizione corretta. · Il disco potrebbe essere sporco. Pulirlo. · Sostituire il disco se è graffiti ato, ondulato o non conforme agli standard. · Si è formata della condensa: Attendere 1 ora o 2 in modo che evapori.	— — — — —

Cassette

La qualità del suono è scarsa. • Pullire le testine.	7
Non è possiblo eseguire la registrazione. • Se le linguette di prevenzione delle cancellazioni sono state spezzate, coprir i fori con del nastro adesivo.	5
La cassetta non è in grado di eseguire l'espulSIONe o la piatra non può essere chiusa quando si carica una cassetta. • La batterie sono scariche. Sostituire le batterie o eseguire il collegamento all'alimentazione CA domestica. • Premere [▶, PLAY] quando [■/▲, STOP/EJECT].	— —

Radio

Il suono è distorto o si sentono del rumorl. • Usare una antenna esterna.	—
Si sentono del rumori tipo battiti. • Spagnere il tevisore o allontanarlo dall'unità.	—
Si sente un ronzio durante le trasmissioni AM. • Separare l'antenna dagli altri cavi.	—

Dati tecnici

SEZIONE AMPLIFICATORE SEZIONE AMPLIFICATORE

Potenza d'uscita

2 W x 2 (Radice vuol dire Quadrata 10% distorsione armonica totale)

SEZION SINTONIZZATORE THA, TERMINAL SEZION

ESHPPONZATOPARWMAM,TERMINALI NORMAL

SEZIONE PIASTRE A CASSETTE

Sistema di trace

Sistema di monitoraggio

Sistema di registrazione

Sistema di cancellazione

4 trace, 2 canal, stereoi

Monitoraggio del suo

Bias CA, 84 kHz

Magnetete multipolare

Da 50 Hz a 12 kHz

Modulazione di frequenza (FM)

Gamma di frequenza

87,50 MHz a 108,00 MHz (intervali di 50kHz

Modulazione d'ampiezza (AM)

Gamma di frequenza 522 kHz a 1629 kHz (intervali di 9 kHz) 520 kHz a 1630 kHz (intervali di 10 kHz)

Presa cuffie

Terminale

Ω)

SEZIONE DISCO SEZIONE DISCO

Dischiutilizzabili (da 8cm o 12 cm)

CD-Audio (CD-DA), CD-R/W (CD-DA)

Frequenza campione

44.1 kH

Decodifica

Lineare di 16

Sorgente del fascio

Laser a semiconducttore {lunghezza onda 795 nm (CD)}

Risposta in frequ

40 Hz a 20 kHz

Numero di canali

2 canali, stereo

Fluttuazioni e oscillazioni

Al di除去 del limite misurabile

SEZIONEDIFFUSORI

Diffusori

Gamma completa

Presa da 3,5 mm, stereo (32

Impedenza 8 Ω

2 × 8 ~cm

DATI GENERALI

Alimentazione

CA

Durata batteria (usare solo batterie alcaline)

Transmission radio
Registrazione radio
Riproduzione CD
Registrazione CD
Riproduzione nastro
10 ore
10 ore
7 ore
9 ore

mensioni (LxAxA)

Peso

Intervallo di temperatura durante il funzionamento

Da 0^ a +40^

Intervallo di umidità durante il funzionamento

35% a 80% (senza condensa)

Consumo di corrente nella modalità di attesa:

0,8W (circa)

Nota

dati tecnici sono soggetti a modifiche senza preavviso.
Il peso e le dimensioni indicati sono approximativi.
2. La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.

Manutenzione

Se le superfici sono sporche

Per pulire I'unita, strofinarla con un panno morbido e asciutto.
Se le superfici sono molto sporche, usuire un panno mortido immesso in una soluzione di acqua e sapone o in una soluzione detergente leggera.
Per pulire l'unità non si devono mai usare alcol, diluenti per vernici o benzina.
- Prima di usare un panno trattato chamicamente, leggere attentamente le istruzioni che lo accompaniesnq.

Cura delle testine della piastra per le cassette

Pulire regolarmente le testine per assicurare la buona qualità della riproduzione e registrazione. Usare un nastro di pulizia (non fornita).

AVERTISSEMENT!

CET APPAREIL UTILISE UN LASER. L'UTILISATION DE COMMANDES OU DE RÉGLAGES OU L'EXÉCUTION DE PROCÉDURES AUTRES QUE CELLES SPECIFIÉES ICI PEUVENT PROVOUER UNE EXPOSITION À DES RADIATIONS DANGEREUSES. NE PAS OUVIR LES COUVERCLES NI ESSAYER DE RÉPARER SOI-MÉME. CONFIER TOUT TRAVAIL D'ENTRETIEN À UN PERSONNEL QUALIFIÉ.

AVERTISSEMENT:
