INSTRUKCJA OBSŁUGI 67121 Lund

PL BEZPRZEWODOWY ODKURZACZ PIONOWY

EN RECHARGEABLE VACUUM CLEANER

DE AKKU-HAND BODENBÜRSTSAUGER

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL EN DE RU UA LT LV CZ SK H RO ES FR IT NL GR BG

PL

1. odkurzacz
2. pojemnik na kurz
3. panel sterujący
4. włącznik
5. regulacja siły ciągu
6. wskaźnik naładowania akumulatora
7. rura aluminiowa
8. szczotka turbo
9. turboszczotka do dywanów
10. ssawka szczelinowa
11. szczotka płaska z włosiem 2w1
12. mop z pojemnikiem na wodę
13. elastyczny wąż
14. uchwyt ścienny

EN

Przeczytać instrukcję

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną role w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub przedawcy.

Odkurzacz cyklonowy służy do sprzątania podłóg twardych i dywanów za pomocą strumienia powietrza. Odkurzacz nie wymaga stosowania worków na kurz. Strumień powietrza wprawiany jest w pojemniku odkurzacza w ruch wirowy co pozwala na rozdziele-nie zassanych nieczystości. Produkt został zaprojektowany wyłącznie do użytku domowego i zabronione jest korzystanie z niego w zastosowaniach komercyjnych. Prawidłowa, niezawodna i bezpieczna praca urządzenia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do użytkowania urządzenia należy przeczytać całą instrukcję i zachować ją.

Za szkody, powstałe w wyniku nieprzestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

Wraz z odkurzaczem dostarczane są dodatkowe akcesoria w postaci rury oraz szczotek o różnym przeznaczeniu.

INSTRUKCJE BEZPIECZEŃSTWA

UWAGA! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do uszkodzeń ciała.

PRZESTRZEGAĆ PONIZSZYCH INSTRUKCJI

Nie należy korzystać z urządzenia w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Nie stawiać urządzenia w pobliżu źródeł ciepła lub ognia. Urządzenie należy podłączać tylko do sieci elektrycznej o napięciu i częstotliwości widocznych na tabliczce znamionowej urządzenia. Wtyczka kabla zasilającego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki. Nie wolno stosować żadnych adapterów w celu przystosowania wtyczki do gniazdka. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym. Po każdym wykorzystaniu należy odłączyć wtyczkę kabla zasilającego od gniazda sieciowego. Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. Urządzenie jest przeznaczone tylko do pracy wewnątrz pomieszczeń. Nie należy narażać urządzenia na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza urządzenia zwiększa ryzyko porażenia prądem elektrycznym. Nie zanurzać urządzenia w wodzie lub innej cieczy. Nie zasłaniać otworów wentylacyjnych i dbać o ich drożność. Zasłonięte i/ lub zatkane otwory wentylacyjne mogą doprowadzić do przegrzania urządzenia. Może to doprowadzić do uszkodzenia urządzenia, a także być przyczyną pożaru lub porażenia elektrycznego. Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, podłączania i odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi elementami. Uszkodzenie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku uszkodzenia kabla zasilającego (np. przecięcie, stopienie izolacji) należy natychmiast odłączyć wtyczkę kabla od gniazdka, a następnie przekazać produkt do autoryzowanego zakładu naprawczego. Zabronione jest użytkowanie urządzenia z uszkodzonym kablem zasilającym. Zabroniona jest naprawa kabla zasilającego, kabel musi zostać wymieniony na nowy w autoryzowanym punkcie serwisowym. W przypadku stosowania przedłużaczy, należy stosować przedłużacze o parametrach zasilania takich jak widoczne na tabliczce znamionowej urządzenia. Przekrój żył przedłużacza

PL

powinien być nie mniejszy niż przekrój żył kabla zasilającego urządzenie. Należy to sprawdzić na izolacji kabla zasilającego i przedłużacza lub zwrócić się do producenta urządzenia i / lub przedłużacza. W przypadku zauważenia uszkodzenia jakiejkolwiek części urządzenia zabronione jest jego dalsze użytkowanie. W takim przypadku należy urządzenie przekazać do autoryzowanego punktu serwisowego lub wymienić tę część samodzielnie o ile instrukcja użytkownika pozwala na takie działania naprawcze. Przed rozpoczęciem jakichkolwiek czynności związanych z wymianą części, czyszczeniem lub regulacją należy urządzenie wyłączyć, a wtyczkę kabla zasilającego odłączyć od gniazdka sieciowego. Przed wymianą akcesoriów należy urządzenie wyłączyć, a wtyczkę kabla zasilającego odłączyć od gniazdka sieciowego. Urządzenie może być użytkowane przez dzieci w wieku co najmniej 8 lat oraz przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości urządzenia, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania urządzenia w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się urządzeniem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji urządzenia. Urządzenie jest przeznaczone tylko do użytku domowego. Nie odkurzać ludzi i zwierząt, nie zbliżać wlotu końcówek ssących do oczu oraz uszu. Nie przejeżdżać odkurzaczem przez kabel zasilający, nie stawać na kablu zasilającym. Grozi to uszkodzeniem kabla i może być przyczyną porażenia elektrycznego. Przed każdym użyciem należy sprawdzić stan filtrów odkurzacza. Zabronione jest użytkowanie odkurzacza bez filtrów lub z uszkodzonymi filtrami. Przed każdym użyciem należy sprawdzić drożność węża, rur i końcówek ssących. Jeżeli w trakcie pracy zostanie zaobserwowany spadek siły ssącej, zwiększony hałas należy sprawdzić drożność ww. elementów oraz stan napełnienia pojemnika na kurz. Nie odkurzać niedopałków papierosów, zapałek, gorącego popiołu. Unikać wciągania ostrych przedmiotów, np. igieł, gwoździ, pinezek czy zszywek. Nie odkurzać wody ani innej cieczy. Nie odkurzać wilgotnych nieczystości. Nie odkurzać drobnego pyłu, np. mąki, gipsu, tonera drukarki itp. Nie stosować odkurzacza do sprzątania przemysłowych odpadów, np. trocin, gruzu, opiłków metalowych itp. Odkurzacz nie może być stosowany w instalacji odciągu pyłu powstającego podczas pracy innymi narzędziami, np. szlifowania, cięcia, polerowania itp. Podczas odkurzania może wystąpić zjawisko niewielkiego naelektryzowania się urządzenia. Jest to normalne, zwłaszcza w przypadku sprzątania w warunkach niskiej wilgotności. W celu zminimalizowania zjawiska należy okresowo dotykać rurą metalowych uziemionych przedmiotów w domu np. grzejników oraz zadbać o zwiększenie wilgotności w sprzątanym pomieszczeniu.

OBSŁUGA URZĄDZENIA

UWAGA! Podczas wszystkich czynności związanych z montażem i demontażem wyposażenia należy wyłączyć urządzenie i odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego.

Montaż i demontaż urządzenia

Odkurzacz, pojemnik na kurz oraz akcesoria wyjąć z opakowania i usunąć wszystkie elementy opakowania. Przystąpić do montażu pojemnika na kurz.

Przed pierwszym użyciem należy upewnić się, że zbiornik zawiera wszystkie elementy i jest poprawnie zmontowany.

Jeżeli pojemnik jest zamontowany na odkurzaczu należy go zdemontować. Nacisnąć palcem dźwignie blokady, a następnie obrócić pojemnik (II) i zdemontować z odkurzacza (III).

Pociągnąć i zdemontować zespół filtrów (III). Zespół filtrów składa się z zewnętrznego filtra z metalowej siatki oraz wewnętrznego filtra HEPA. Wewnętrzny filtr można zdemontować obracając go w kierunku wskazywanym przez strzałkę nakierowaną na symbol

PL

otwartej klódki, a następnie wysunąć (IV).

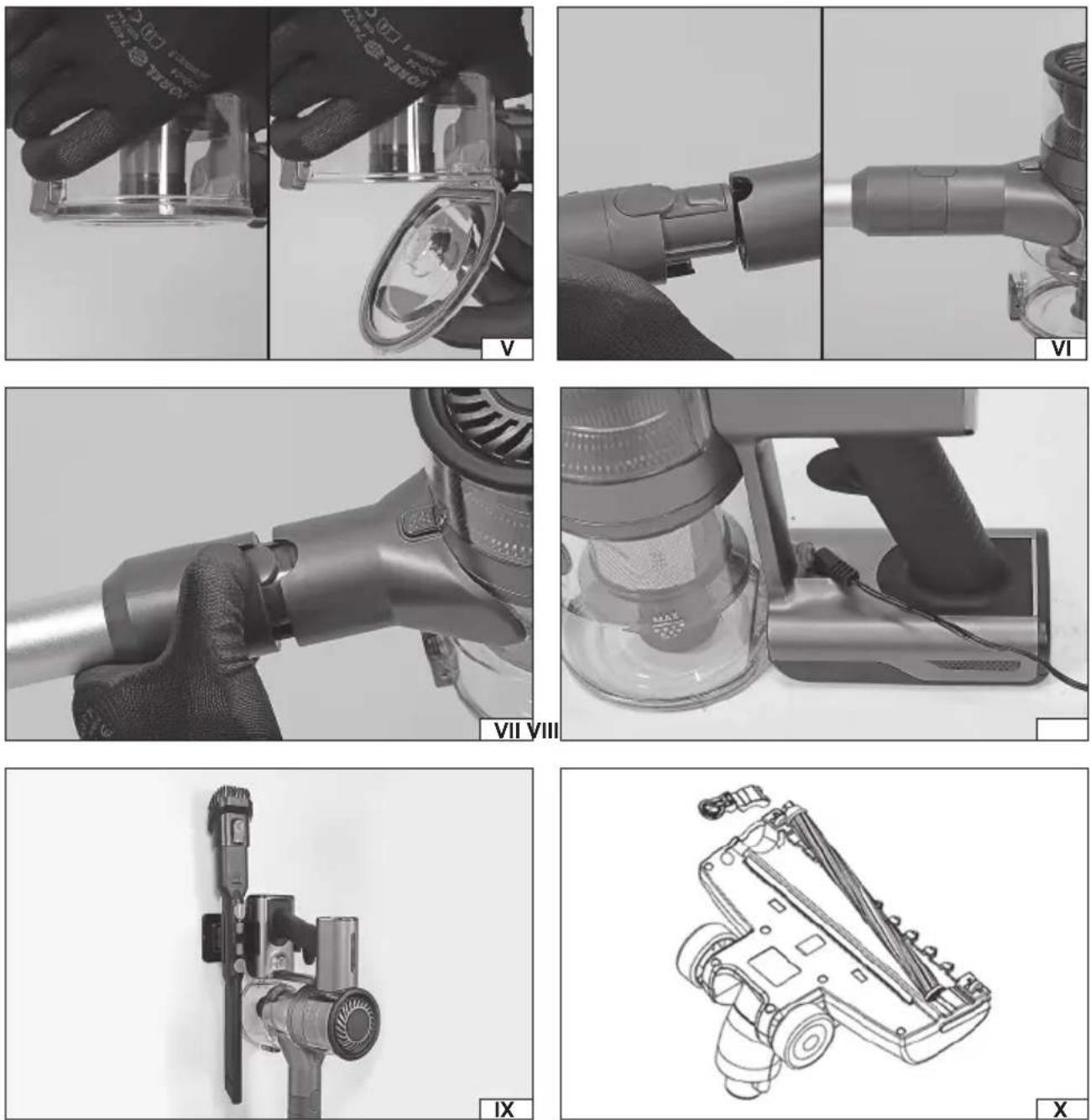

Sprawdzić stan każdego filtru oraz stan uszczelki w podstawie filtru papierowego czy żaden z elementów nie jest uszkodzony. Pojemnik od przodu posiada zatrzaskiwaną pokrywę, należy upewnić się, że jest zatrzaśnięta. Pokrywę otwiera się odciągając zatrzask (V).

Pojemnik z zamkniętą pokrywą i zamontowanymi filtrami zamocować do odkurzacza. Pojemnik i filtr wewnętrzny posiadają specjalne wyżobienia w pobliżu swojej krawędzi w które należy wprowadzić wypusty miejsca montażu. Poprawnie zamontowane te dwa elementy przylegają krawędziami na całym obwodzie do swoich miejsc montażu.

Poprawnie zamontowanego pojemnika nie da się zdemontować inaczej niż przez naciśnięcie zatrzasku i obrót pojemnika.

Montaż akcesoriów

W otwór umieszczony w obudowie odkurzacza wsunąć wybrane akcesorium (VI). Poprawnie zamontowane akcesorium jest zabezpieczone za pomocą zatrzasku. Demontaż akcesorium jest możliwy po naciśnięciu i przytrzymaniu zatrzasku (VII).

Jeżeli została używa rura aluminiowa na drugim jej końcu można zamontować szczotkę w taki sam sposób, jak opisano powyżej.

Przeznaczenie akcesoriów

Rura aluminiowa – rura o stałej długości pozwalająca na zwiększenie długości odkurzacza, co umożliwia wygodne sprzątanie większych powierzchni. Rura służy także do zasilania szczotki turbo.

Szczotka turbo – uniwersalna szczotka służąca do sprzątania wszystkich rodzajów podłóg twardych. Dzięki dodatkowej obrotowej szczotce możliwe jest efektywne sprzątanie zwłaszcza włosów i sierści.

Turboszczotka do dywanów – specjalna szczotka przeznaczona do sprzątania dywanów, wykładzin dywanowych, kobierców i innych miękkich powierzchni.

Ssawka szczelinowa - umożliwia sprzątanie w wąskich szczelinach i miejscach niedostępnych dla większych szczotek.

Szczotka płaska z włosiem 2w1 – szczotka uniwersalna o mniejszych rozmiarach niż szczotki turbo co pozwala na sprzątanie w miejscach o ograniczonym dostępie.

Mop z pojemnikiem na wodę – umożliwia mycie twardych powierzchni na mokro. Mop łączy się tylko ze szczotką turbo i nie ma innej możliwości użycia mopa.

Elastyczny wąż – umożliwia łatwiejsze manewrowanie szczotką do niego podłączoną. Wąż nie zapewnia zasilania szczotki turbo.

Uchwyt na ścianę – umożliwia przymocowanie odkurzacza i niektórych akcesoriów do ściany (IX), porządkując przechowywanie i ułatwiając dostęp do odkurzacza.

Ładowanie akumulatora

Odkurza posiada wbudowany akumulator, którego nie można z niego zdemontować. Ładowanie jest możliwe po podłączeniu wtyczki ładowarki do gniazda odkurzacza (VIII). Następnie ładowarkę należy podłączyć do gniazdka sieciowego.

Podczas ładowania pierścień diodowy znajdujący się na górze obudowy odkurzacza będzie świecił światłem pulsującym. Zakończenie ładowania jest sygnalizowane świeceniem pierścienia w sposób ciągły.

W trakcie całego procesu ładowania akumulatora należy mieć odkurzacz pod nadzorem. Niezwłocznie po zakończeniu ładowania należy odłączyć ładowarkę od sieci elektrycznej, a odkurzacz od ładowarki.

OSTRZEŻENIE! Pozostawienie odkurzacza z w pełni naładowanym akumulatorem, podłączonego do ładowarki doprowadzi do nieodwracalnego uszkodzenia akumulatora, a także może być przyczyną pożaru lub porażenia elektrycznego.

OSTRZEŻENIE! Zabronione jest stosowanie do ładowania innej ładowarki niż ta dostarczona w komplecie z odkurzaczem.

W trakcie ładowania akumulatora nie jest możliwe wykorzystanie odkurzacza do sprzątania.

Instrukcje bezpieczeństwa ładowania akumulatora

Uwaga! Przed rozpoczęciem ładowania upewnić się, czy korpus ładowarki, przewód i wtyczka nie są popękane i uszkodzone.

Zabrania się używania niesprawnej lub uszkodzonej ładowarki! Do ładowania akumulatorów wolno używać jedynie ładowarki akcesoriów dostarczonych w zestawie. Używanie innej ładowarki może spowodować powstanie pożaru lub zniszczenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać ładowarki bez stałego dozoru osoby dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie wtyczki ładowarki z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyjąć wtyczkę ładowarki z gniazda sieci elektrycznej! Produkt dostarczany jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go naładować zgodnie z procedurą opisaną w instrukcji. Akumulatory typu Li-ion (litowo – jonowe) nie wykazują tzw. "efekt pamięciowego", co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając styki akumulatora, gdyż powoduje to nieodwracalne uszkodzenia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie styków i sprawdzanie iskrzenia.

Przechowywanie akumulatora

Jeżeli to jest możliwe zaleca się, aby akumulator odłączyć od produktu na czas przechowywania. Właściwe warunki przechowy-

PL

wania pozwolą wydłużyć czas życia akumulatora. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% pojemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie. W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego rozładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku niewłaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obficie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem. W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów.

Transport akumulatorów

Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować produkt z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą firmy kurierskiej) należy postępować zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie z osobą o odpowiednich kwalifikacjach. Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z produktu, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczących transportu materiałów niebezpiecznych.

Korzystanie z urządzenia

Po zamontowaniu pojemnika na kurz oraz wybranych akcesoriów należy upewnić się, że akumulator został poprawnie zamontowany w odkurzaczu. Nacisnąć włącznik. Odkurzacz rozpocznie pracę. Przyciskiem oznaczonym POWER można regulować siłę ciągu, dostępne są dwa ustawienia siły ciągu.

Wskaźnik ładowania zostanie podświetlony, a jego segmenty będą gasły w miarę wyczerpywania się energii akumulatora. Im większa siła ciągu tym szybciej akumulator będzie tracił energię.

W przypadku korzystania z mopa, należy otworzyć wlew przekręcając zatyczkę w kierunku wskazywanym przez strzałkę opatrzoną symbolem otwartej klódki, napełnić zbiornik czystą wodą i zamknąć zatyczkę wlewu. Dopiero napełniony mop można podłączyć do szczotki turbo. Nie napełniać zbiornika innym płynem niż czysta zimna woda. Nie napełniać zbiornika przyłączonego do szczotki turbo. Jeżeli podczas napełniania mopa zostanie rozchlapana woda, należy ją dokładnie osuszyć przed przyłączeniem mopa do szczotki.

W trakcie pracy należy kontrolować ilość zanieczyszczeń w pojemniku. Pojemnik posiada znacznik maksymalnego poziomu zanieczyszczeń opisany „Max”. Pojemnik umieścić pionowo, pokrywą ku dołowi i sprawdzić ilość zanieczyszczeń. W razie potrzeby opróżnić pojemnik.

KONSERWACJA I PRZECHOWYWANIE

UWAGA! Nigdy nie zanurzać odkurzacza w wodzie ani innym płynie. Może to grozić porażeniem elektrycznym.

Po zakończeniu sprzątania należy odkurzacz wyłączyć włącznikiem, odłączyć wtyczkę kabla zasilającego od gniazdka, odłączyć akcesoria i przystąpić do konserwacji.

Odłączyć zbiornik na kurz od odkurzacza. Otworzyć dolną pokrywę zbiornika i wysypać nieczystości zgromadzone w zbiorniku.

Otworzyć górną pokrywę, zdemontować oba filtry. Zbiornik oczyścić za pomocą wilgotnej, miękkiej szmatki, a następnie osuszyć za pomocą suchej szmatki lub pozostawić do wyschnięcia.

Ostrzeżenie! Zabronione jest używanie odkurzacza z mokrym lub wilgotnym filtrem. Grozi to porażeniem elektrycznym.

Filtry można opłukać pod strumieniem bieżącej, letniej wody. Następnie osuszyć za pomocą miękkiej szmatki, a następnie pozo- stawić do całkowitego wyschnięcia. Należy odczekać co najmniej 24 godziny po umieszczeniu filtru w przewiewnym miejscu w temperaturze pokojowej.

Nie myć filtrów w zmywarkach mechanicznych oraz nie suszyć ich strumieniem gorącego powietrza. Może to spowodować od- kształcenie materiałów z których zostały wykonane filtry. Należy też unikać wystawiania filtrów na bezpośrednie działanie promieni słonecznych.

Zaden inny element odkurzacza nie może być narażony na kontakt z wodą. W przypadku nadmiernego zabrudzenia wymienić fi ltry na nowe.

Pozostałe elementy odkurzacza czyścić za pomocą szmatki lekko nasączonej wodą, następnie osuszyć lub pozostawić do wyschnięcia.

W celu oczyszczenia wałka szczotki turbo, należy szczotkę odłączyć od rury lub od odkurzacza, następnie zdemontować obejmę szczotki i wymontować wałek (X), oczyścić go i zamontować w szczotce w kolejności odwrotnej do demontażu.

PARAMETRY TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy 67121
Napięcie znamionowe [V d.c.] 22,2
Moc znamionowa [W] 200
Moc znamionowa szczotki [W] 15
Klasa ochronności elektrycznej III
Masa [kg] 3,2
Akumulator
- typ Li-ion
- pojemność [Ah] 2
- napięcie znamionowe	[V d.c.] 22,2
Ładowarka
- znamionowe napięcie zasilające	[V~]	100 - 240
- częstotliwość znamionowa [Hz]	50/60
- znamionowy prąd wejściowy	[A]
- znamionowe napięcie wyjściowe	[V d.c.]	27
- znamionowy prąd wyjściowy	[mA]	500
- klasa ochronności elektrycznej		II
