INSTRUKCJA OBSŁUGI 79503 Flo

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR BG

1. obudowa
2. rękojeść
3. włącznik elektryczny
4. blokada włącznika
5. klucz bezpieczeństwa
6. przystawka do cięcia trawy
7. przystawka do cięcia żywopłotu
8. ładowarka sieciowa
9. uchwyt dodatkowy

EN

Uwaga: element tnący pozostaje w ruchu po wyłączeniu narzędzia

Utrzymywać dystans pomiędzy miejscem pracy, a osobami postronnymi

Trzymać ręce z dala od ostrzy

Nie wystawiać na działanie opadów atmosferycznych

Strzec się wyrzucanych przedmiotów

Przeczytać instrukcję

Używaj gogle ochronne

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Nożyce do trawy i krzewów są uniwersalnym, niewymagającym zewnętrznego źródła zasilania narzędziem przenośnym, przeznaczonym do dekoracyjnego podcinania trawy w miejscach niedostępnych dla konwencjonalnych kosiarek do trawy, np. w pobliżu ścian budynków, ogrodzeń, wokół drzew i krzewów, krawędzi ścieżek, obrzeży trawników itp., a także drobnych gałązek i dekoracyjnego podcinania żywopłotu. Nożyce posiadają wymienne przystawki: do podcinania trawy i do podcinania żywopłotu. Prawidłowa, niezawodna i bezpieczna praca elektronarzędzia jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Przyrząd został zaprojektowany do użytku wyłącznie w gospodarstwach domowych i nie może być wykorzystywany profesjonalnie, tj. w zakładach pracy i do prac zarobkowych. Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

W opakowaniu fabrycznym powinny się znajdować: nożyce z przystawką do cięcia trawy, przystawka do cięcia żywopłotu oraz ładowarka sieciowa. W przypadku modelu 79503 w skład wyposażenia wchodzą jeszcze: uchwyt o regulowanej długości z włącznikiem oraz podstawą z kółkami.

PARAMETRY TECHNICZNE

Parametr Jednostka Wartość
Numer katalogowy 79502, 79503
Napięcie zasilania [V 3,6]
Obroty maks. [min	-1] 1100
Maks. szerokość cięcia trawy [mm] 90
Maks. szerokość cięcia żywopłotów	[mm]	120
Maks. średnica cięcia gałęzi [mm] 8
Klasa izolacji III
Stopień ochrony		IPX1
Poziom hałasu
ciśnienie akustyczne L_pA ± K (nożyce do żywopłotu / trawy)	[dB(A)]	67,5 ± 3,0 / 65,2 ± 3,0
moc L_wA ± K (nożyce do żywopłotu / trawy)	[dB(A)]	75,5 ± 3,0 / 73,2 ± 3,0
Poziom drgań (nożyce do żywopłotu / trawy)	[m/s2]	0,912 ± 1,5 / 0,889 ± 1,5
Masa (bez przystawek)	[kg]	0,4
Typ akumulatora		Li-Ion
Pojemność akumulatora	[mAh] 1500
Pojemność akumulatora	[Wh]	5,4
Ładowarka
- napięcie znamionowe	[V~]	100 - 240
- częstotliwość znamionowa	[Hz]	50/60
- prąd wejściowy	[mA]	300
- napięcie wyjściowe	[V d.c.]	5,5
- prąd wyjściowy	[A]	1,7
Czas ładowania	[h]	1

Deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji.

Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji.

Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia.

Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami do-

PL

starczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanię elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładają ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektrona-rzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odlącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub

PL

tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

INSTRUKCJE BEZPIECZEŃSTWA DLA NOŻYC DO ŻYWOPŁOTU

Ostrzeżenia bezpieczeństwa dla nożyc do żywopłotu

Trzymaj wszystkie części ciała z dala od ostrzy. Nie usuwaj ciętego materiału lub nie trzymaj materiału przeznaczonego do cięcia gdy ostrza się poruszają. Ostrza kontynuują ruch po tym jak włącznik został wyłączony. Chwila nieuwagi podczas pracy nożycami do żywopłotu może skutkować poważnym obrażeniem.

Przenoś nożyce do żywopłotu za rękojeść z zatrzymanymi ostrzami i zawracając uwagę, aby nie obsługuj żadnego z włączników. Prawidłowe przenoszenie nożyc do żywopłotu zmniejsza ryzyko niezamierzonego uruchomienia oraz ryzyko urazu spowodowanego ostrzami.

Podczas transportu i przechowywania nożyc do żywopłotu zawsze zakładaj osłonę ostrzy. Właściwe przenoszenie nożyc do żywopłotu zmniejszy ryzyko urazu spowodowanego ostrzami.

Podczas usuwania zaciętego materiału lub serwisowania jednostki upewnij się, że wszystkie włączniki są wyłączone oraz przewód zasilający lub akumulator jest odłączony. Nieoczekiwane uruchomienie nożyc do żywopłotu podczas usuwania zacięcia lub serwisowania może skutkować poważnym urazem.

Trzymaj nożyce do żywopłotu wyłącznie za izolowane powierzchnie, ponieważ ostrze może zetknąć się z ukrytym przewodem lub kablem zasilającym. Ostrza stykające się z przewodem pod napięciem mogą spowodować, że metalowe części nożyc do żywopłotu znajdą się pod napięciem i spowodują porażenie elektryczne operatora.

Trzymaj wszystkie przewody zasilające oraz kabel z dala od obszaru cięcia. Przewody zasilające lub kable mogą być ukryte w żywopłocie lub krzakach i mogą zostać przypadkowo przecięte przez ostrze.

Nie używaj nożyc do żywopłotu w złych warunkach pogodowych, szczególnie wtedy gdy występuje ryzyko wystąpienia błyskawic. Ogranicza to ryzyko uderzenia piorunem.

Dodatkowe instrukcje bezpieczeństwa dla nożyc do żywopłotu na wysięgniku

Aby zmniejszyć ryzyko porażenia elektrycznego nigdy nie używaj nożyc do żywopłotu na wysięgniku w pobliżu jakich-kolwiek elektrycznych linii zasilających. Kontakt z lub użycie w pobliżu elektrycznych linii zasilających może spowodować poważny uraz lub porażenie elektryczne skutkujące śmiercią.

Zawsze używaj obu rąk podczas pracy nożycami do żywopłotu na wysięgniku. Trzymaj nożyce do żywopłotu na wysięgniku dwoma rękoma, aby uniknąć utraty kontroli.

Zawsze stosuj ochronę głowy podczas pracy nożycami do żywopłotu na wysięgniku. Spadające odłamki mogą spowodować poważny uraz.

INSTRUKCJE BEZPIECZEŃSTWA DLA NOŻYC DO TRAWY

Nie używaj nożyc do trawy przy złej pogodzie, zwłaszcza gdy istnieje ryzyko wyładowań atmosferycznych. To obniża ryzyko bycia uderzonym wyładowaniem atmosferycznym.

Trzymaj wszystkie przewody i kable z dala od obszaru cięcia. Przewody zasilające mogą być ukryte i przypadkowo przecięte przez ostrza.

Stosuj osłone słuchu. Właściwy sprzęt ochronny zmniejsza ryzyko utraty słuchu.

Trzymaj nożyce do trawy tylko za izolowane chwyty, ponieważ ostrza mogą mieć kontakt z ukrytym przewodem lub własnym kablem zasilającym. Ostrza stykające się z przewodem „pod napięciem” mogą sprawić, że metalowe części narzędzia też będą „pod napięciem” i mogą spowodować porażenie prądem elektrycznym operatora.

Trzymaj wszystkie części ciała z dala od ostrzy. Nie usuwaj ciętego materiału lub nie trzymaj ciętego materiału kiedy ostrza poruszają się. Ostrza poruszają się jeszcze po przestawieniu włącznika w pozycję wyłączony. Chwila nieuwagi podczas pracy nożycami do trawy może spowodować poważne obrażenia.

PL

Usuwając zacięty materiał lub serwisując nożyce do trawy upewnij się, że włącznik znajduje się w pozycji wyłączony, a kabel zasilający jest odłączony od gniazdka. Niespodziewane uruchomienie nożyc do trawy podczas usuwania zaciętego materiału lub serwisowania może spowodować poważne obrażenia.

Przenoś nożyce do trawy za rękojeść z zatrzymanymi ostrzami oraz uważając, aby nie używać włącznika. Właściwe przenoszenie nożyc do trawy zmniejsza ryzyko niezamierzonego uruchomienia co może spowodować obrażenia spowodowane ostrzami.

Transportując lub przechowując nożyce do trawy zawsze używaj osłony ostrzy. Prawidłowa obsługa nożyc do trawy zmniejsza ryzyko obrażeń spowodowanych ostrzami.

MONTAŻ ELEMENTÓW WYPOSAŻENIA

Nożyce dostarczane są w stanie kompletnym. Urządzenie posiada dwa narzędzia wymienne: przystawkę do cięcia trawy, oraz przystawkę do cięcia żywopłotu, które należy zakładać zgodnie z informacjami w instrukcji.

Ostrzeżenie! Wszystkie czynności wymienione w niniejszym rozdziale należy wykonywać przy wyłączonym urządzeniu. Należy się upewnić, że włącznik narzędzia nie jest wciśnięty, a kluczyk bezpieczeństwa został wysunięty z narzędzia.

Montaż przystawek do cięcia trawy i żywopłotu

Przystawki posiadają ostre krawędzie, dlatego zaleca się zachować ostrożność, a samą wymianę przeprowadzić w rękawicach ochronnych. Wymiana nie wymaga żadnych dodatkowych narzędzi.

Wcisnąć i przytrzymać oba przyciski blokady przystawki (II). Przystawkę nałożyć na obudowę narzędzia tak, aby część montażowa przystawki przylegała do obudowy narzędzia na całym obwodzie. Zwolnić nacisk na przyciski. Spowoduje to, że zatrzaski przystawki wsuną się w otwory montażowe w obudowie i zablokują przystawkę w narzędziu (III).

Poprawnie zamontowana przystawka nie daje się inaczej zdemontować niż przez naciśnięciu obu przycisków blokady i zdemon-towanie jej z narzędzia.

Montaż uchwytu o regulowanej długości (tylko w 79503)

Uchwyt montuje się do tylnej dolnej części obudowy narzędzia. Należy go wsunąć w prowadnice wycięte po obu stronach obudowy narzędzia (IV) tak, aby zatrzasnął się na bocznych i dolnej ścianie obudowy (V). Po zamontowaniu uchwytu do obudowy należy jeszcze podłączyć kabel uchwytu do gniazda w rękojeści narzędzia (V). Umożliwi to sterowanie narzędziem za pomocą włącznika umieszczonego w rękojeści uchwytu.

Demontaż uchwytu odbywa się przez delikatne odciągnięcie zatrzasku znajdującego się na spodzie obudowy, a następnie wysunięcie narzędzia z uchwytu.

PRZYGOTOWANIE DO PRACY

Regulacja uchwytu dodatkowego (tylko w 79503)

Ostrzeżenie! Wszystkie czynności wymienione w niniejszym punkcie należy wykonywać przy wyłączonym urządzeniu. Należy się upewnić, że włącznik narzędzia nie jest wciśnięty, a kluczyk bezpieczeństwa został wysunięty z narzędzia.

Uchwyt dodatkowy pozwala obrócić nożyce w zakresie od -90 stopni do +90 stopni. Pozwala to na krawędziowe przycinanie trawnika. W celu ustawienia kąta należy pociągnąć przednią część uchwytu, a następnie obrócić i zwolnić tak, aby część przednia i tylna uchwytu ponownie się złączyły na całym obwodzie (VII). Sprawdzić czy uchwyt nie zmieni położenia w niezamierzony sposób w trakcie pracy.

Uchwyt umożliwia także zmianę długości, aby dostosować narzędzie do wzrostu operatora. Poluzować dłuższą część regulacji długości (VIII). Rozsunąć uchwyt na żadaną długość i dokręcić dłuższą część regulacji długości tak, aby zablokować możliwość zmiany długości uchwytu.

Kluczyk bezpieczeństwa

Ze względu na brak możliwości demontażu akumulatora, a co za tym idzie całkowitego odłączenia narzędzia od zasilania narzędzie zostało wyposażone w kluczyk bezpieczeństwa. Wysunięcie kluczyka z gniazda zapobiega nieintencjonalnemu uruchomieniu narzędzia. Uruchomienie narzędzia będzie możliwe dopiero po wsunięciu kluczyka w gniazdo narzędzia (IX). Kluczyk został zamocowany do obudowy za pomocą krótkiego sznurka, który zapobiega zgubieniu kluczyka po jego wysunięciu z gniazda.

Kluczyk należy wysunąć z gniazda każdorazowo: - przed pożostawieniem narzędzia bez dozoru, - przed montażem i demontażem przystawki roboczej, - przed rozpoczęciem czynności serwisowych lub regulacyjnych, - przed usuwaniem przyczyny zacięcia ostrzy, - przed montażem i demontażem uchwytu dodatkowego.

W przypadku gdy kluczyk nie zostanie usunięty z gniazda istnieje ryzyko niezamierzonego uruchomienia narzędzia co może skutkować poważnymi zranieniami.

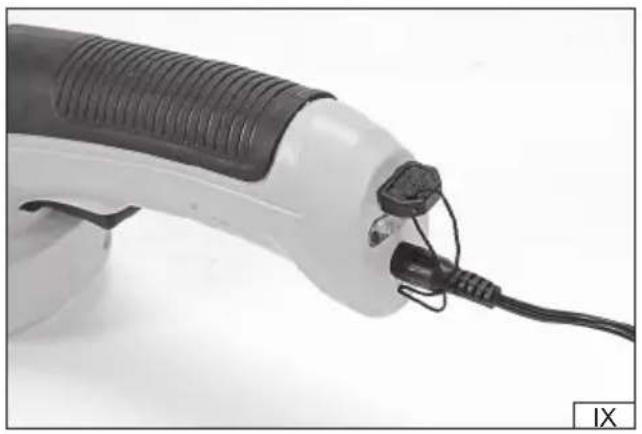

Ładowanie akumulatora

Wtyczkę kabla ładowarki należy podłączyć do gniazda ładowarki znajdującego się w rękojeści narzędzia (IX), następnie ładowarkę podłączyć do gniazdka sieciowego. Kontrolka umieszczona nad gniazdem zaświeci się na czerwono, co oznacza, że proces

PL

ładowania akumulatora został rozpoczęty. Po zakończeniu ładowania kontrolka zaświeci się na zielono.

Niezwłocznie po zakończeniu ładowania należy odłączyć ładowarkę od gniazdka sieciowego, a następnie odłączyć ładowarkę od narzędzia. Pozostawienie naładowanego narzędzia podłączonego do ładowarki może skutkować uszkodzeniem akumulatora, a także być przyczyną pożaru lub porażenia elektrycznego.

W trakcie ładowania nie można pracować narzędziem.

Instrukcje bezpieczeństwa ładowania akumulatora

Uwagał Przed rozpoczęciem ładowania upewnić się, czy korpus zasilacza, przewód i wtyczka nie są popękane i uszkodzone. Zabrania się używania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używać jedynie stacji ładującej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodować powstanie pożaru lub zniszczenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać stacji ładującej i zasilacza bez stałego dozoru osoby dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyłąć wtyczkę ładowarki z gniazda sieci elektrycznej!

Wiertarko - wkrętarka dostarczana jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować zgodnie z procedura opisaną poniżej za pomocą znajdujących się w zestawie zasilacza i stacji ładującej. Akumulatory typu Li-ion (litowo – jonowe) nie wykazują tzw. "efekt pamięciowego", co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając elektrody, gdyż powoduje to nie- odwracalne uszkodzenia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie iskrzenia.

Przechowywanie akumulatora

Aby wydłużyć czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% pojemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie.

W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego rozładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku niewłaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obficie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem.

W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów.

Transport akumulatorów

Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą firmy kurierskiej) należy postępować zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie z osobą o odpowiednich kwalifi kacjach.

Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z narzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczących transportu materiałów niebezpiecznych.

Ładowanie akumulatora

Uwaga! Urządzenie diodą umieszczona z przodu obudowy sygnalizuje kiedy należy naładować akumulator.

Podłączyć wtyczkę zasilacza do gniazda w obudowie urządzenia (II). Zasilacz podłączyć do sieci zasilającej. Nad gniazdem urządzenia zaświeci się dioda światłem czerwonym. Koniec ładowania jest sygnalizowany zmiana barwy świecenia na zieloną. Po naładowaniu akumulatora należy, odłączyć zasilacz z gniazda sieci elektrycznej, a następnie odłączyć wtyczkę zasilacza od urządzenia.

Uwaga! Najlepsze efekty ładowania osiąga się w temperaturze otoczenia z zakresu 18 - 24 st. C. Zabrania się ładowania jeżeli temperatura otoczenia jest poniżej 4 st. C lub powyżej 40 st. C.

Uwaga! Podczas procesu ładowania może się zagrzać rękojeść urządzenia i/ lub zasilacz, jest to zjawisko normalne.

Uwaga! Podczas procesu ładowania nie działa włącznik urządzenia. Urządzenie nie daje się uruchomić.

Czynności przygotowawcze do pracy

Należy używać narzędzi roboczych właściwych dla wykonywanej pracy. Zadbać o to, by były w dobrym stanie, naostrzone, pozba-

PL

wione rdzy i uszkodzeń mechanicznych. Części przystawek stykające się z zespołem napędowym muszą być pozbawione zanieczyszczeń mechanicznych i przed użyciem nasmarowane smarem przekładniowym. Do pracy założyć odzież roboczą, rękawice i środki ochrony wzroku. Sprawdzić żywopłot pod kątem obecności obcych przedmiotów, na przykład drutów.

UŻYTKOWANIE NARZĘDZIA

Przed rozpoczęciem pracy należy sprawdzić czy korpus obudowy nie jest uszkodzony. W razie potrzeby należy oczyścić narzędzie z zanieczyszczeń i udrożnić otwory wentylacyjne silnika. W przypadku stwierdzenia uszkodzeń zabrania się dalszej pracy! Nie wolno narażać narzędzia na działanie wilgoci. Nie używać nożyc w czasie opadów atmosferycznych. Nie używać ich w wilgotnym i mokrym otoczeniu. Przed używaniem narzędzia zaleca się poprosić sprzedawcę lub specjalistę o zademonstrowanie, w jaki sposób bezpiecznie i efektywnie wykorzystywać narzędzie. Nie wolno dopuszczać do używania narzędzia przez dzieci i osoby nieletnie. Nie wolno wypożyczać lub wynajmować narzędzia osobom trzecim bez dostarczenia im niniejszej instrukcji obsługi. Należy upewnić się, że każda osoba korzystająca z narzędzia dokładnie zapoznała się z instrukcją obsługi i zrozumiała wszystkie zawarte w niej informacje. Nie wolno modyfikować narzędzia w jakikołwiek sposób. Nie wolno używać nożyc w bezpośredniej bliskości osób postronnych, dzieci i zwierząt. Zaleca się zachowanie, co najmniej 5 m odległości od miejsca używania narzędzia. W czasie pracy należy używać indywidualne środki ochrony słuchu. Nie wolno włączać nożyc, jeżeli ręce i nogi operatora znajduje się w bezpośredniej bliskości części tnącej narzędzia. Nigdy nie wolno pozostawiać narzędzia bez nadzoru osoby dorosłej. Jeżeli w czasie pracy zachowanie narzędzia wydaje się podejrzane (zwiększone wibracje, hałas, zapach itp.) należy natychmiast wyłączyć nożyce i przekazać je do zakładu naprawczego. Należy regularnie konserwować i utrzymywać narzędzie w czystości. Otwory wentylacyjne silnika muszą być zawsze drożne i czyste. Przeczytać uważnie instrukcję. Zapoznać się z elementami sterującymi oraz prawidłowym użytkowaniem maszyny. Nigdy nie pozwolić dzieciom lub osobom, które nie zapoznały się niniejszymi instrukcjami na korzystanie z maszyny. Lokalne prawo może ograniczać wiek operatora. Urządzenie nie może być użytkowane przez dzieci oraz przez osoby z ograniczoną fizyczną, czuciową lub umysłową zdolnością, także przez osoby bez doświadczenia lub wiedzy w jaki sposób bezpiecznie użytkować urządzenie. Należy mieć na uwadze, że operator lub użytkownik jest odpowiedzialny za wypadki i zagrożenia innych ludzi lub ich własności. Podczas pracy stosować ochronę oczu, pełne obuwie ochronne oraz długie spodnie zabezpieczające nogi operatora. Należy unikać używania narzędzia podczas złej pogody, szczególnie w przypadku wystąpienia ryzyka błyskawic. Pracować tylko w dzień lub przy dobrym, sztucznym oświetlenia. Nigdy nie używać narzędzia z uszkodzonymi osłonami lub bez prawidłowo zamontowanych osłon. Silnik narzędzia należy włączać tylko wtedy gdy element tnący znajduje się z dala od rąk i nóg operatora. Należy przedsięwziąć kroki w celu zapobieżeniu powstania urazów rąk i stóp, pochodzących od elementu tnącego.

Włączanie i wyłączanie narzędzia

Narzędzie posiada blokadę włącznika ograniczającą ryzyko przypadkowego uruchomienia. W celu włączenia silnika należy kciukiem przesunąć przycisk blokady następnie, trzymając przycisk blokady, palcem wskazującym wcisnąć przycisk włącznika (X). Trzymając przycisk włącznika można zwolnić nacisk na przycisk blokady. Aby wyłączyć silnik narzędzia wystarczy zwolnić nacisk palca wskazującego na przycisk wyłącznika. Element tnący może pozostać w ruchu jeszcze przez jakiś czas po wyłączeniu narzędzia.

W narzędziu 79503 z zamontowanym uchwytem dodatkowym do uruchomienia należy wykorzystać włącznik i blokadę umiesz-czone na rękojeści uchwytu dodatkowego. Włącznik i blokadę obsługuje się w sposób identyczny jak w przypadku rękojeści samego narzędzia (XI).

Włącznik zarówno ten rękojeści narzędzia, jak i w rękojeści uchwytu dodatkowego nie posiada możliwości zablokowania w pozycji włączony.

Podcinanie trawy

Ciecie trawy może być wykonywane jedynie za pomocą przeznaczonej do tego celu przystawki. W trakcie ścinania trawy przestrzegać następujących zasad: Prowadzić nożyce w taki sposób, aby część tnąca nie znajdowała się między trzymającą narzędzie ręką, a tułowiem operatora. Zwrócić szczególną uwagę na to, aby ręce i nogi operatora nie znajdowały się w bezpośredniej bliskości części tnących narzędzia. Trawy wyższe niż 15 - 20 cm ścinać w dwóch etapach, początkowo wyższą część, a następnie, niższą (bliższą gleby). Nożyce nie są zaprojektowane do koszenia większych powierzchni trawy, powyżej 2 m². W czasie cięcia trawy należy zwrócić uwagę na to, aby części tnące nie dotykały bezpośrednio gleby, kamieni, zdrewniałych części roślin itp., gdyż może to spowodować zagrożenie dla użytkownika, a także uszkodzenie nożyc i całego urządzenia.

Podcinanie żywopłotów

Do podcinania żywopłotów należy używać jedynie przeznaczonej do tego celu przystawki. Nożyce umożliwiają dekoracyjne kształtowanie niewielkich powierzchni żywopłotów. W czasie cięcia należy przestrzegać następujących zasad: Nie przecinać zbyt grubych, zdrewniałych gałązek żywopłotu, maksymalna średnica została określona w tabeli z danymi technicznymi. Zwrócić szczególną uwagę na to, aby ręce i nogi operatora nie znajdowały się w bezpośredniej bliskości części tnących narzędzia. W przypadku zakleszczenia się zdrewniałych gałązek żywopłotu w przestrzeni tnącej nożyc należy należy je natychmiast wyłączyć przez zdjęcie palca z wyłącznika, wysunąć kluczyk bezpieczeństwa z gniazda i ostrożnie, uważając na to, aby się nie skaleczyć, usunąć zakleszczoną gałązkę z części tnącej nożyc.

PL

Postępowanie w przypadku zakleszczenia elementu tnącego

W przypadku nagłego zatrzymania elementu tnącego podczas pracy, na przykład w skutek próby przecięcia zbyt grubego elementu. Należy zwolnić nacisk na włącznik, a następnie upewnić się, że znajduje się on w pozycji wyłączony. Wysunąć kluczyk bezpieczeństwa z gniazda narzędzia. Jeżeli przyczynę zacięcia można wyeliminować w łatwy i szybki sposób, nie jest konieczny demontaż elementu tnącego, ale jest zalecany. Jeżeli natomiast przyczyny zacięcia nie da się wyeliminować w łatwy i szybki sposób, należy zdemontować element tnący i dopiero przystąpić do usunięcia przyczyny zacięcia.

Jeżeli użytkownik ma wątpliwości co do sposobu usunięcia przyczyny zakleszczenia elementu tnącego, należy zawsze najpierw go zdemontować.

Po usunięciu przyczyny zakleszczenia należy sprawdzić czy element tnący nie uległ uszkodzeniu lub deformacji. W przypadku stwierdzenia takowych, należy go wymienić na nowy pozbawiony wad. Nie należy samodzielnie naprawiać elementu tnącego, na przykład prostować ostrza. Praca uszkodzonym lub niewłaściwie naprawionym elementem tnącym może prowadzić do powstania urazów i/ lub uszkodzenia maszyny.

Uwagi dodatkowe

W czasie pracy stosować regularne przerwy.

Nie wolno dopuścić do przeciążenia narzędzia, temperatura powierzchni zewnętrznych, nigdy nie może przekroczyć 60 st. C. Po zakończonej pracy wyłączyć nożyce, wyjąć akumulator i dokonać konserwacji i oględzin.

Przechowywanie

Produkt należy przechowywać w zamkniętym, zaciemnionym miejscu w pomieszczeniu zapewniającym wentylację. Miejsce przechowywania powinno znajdować się poza zasięgiem dzieci. Przed rozpoczęciem długiego przechowywania (kilka miesięcy i dłużej) należy naładować akumulator oraz odłączyć element tnący. Element tnący należy wyczyścić i pokryć cienką warstwa oleju maszynowego, zapobiegnie to rdzewieniu. Ostrza zabezpieczyć za pomocą osłon dostarczonych wraz z narzędziem. W przypadku bardzo długiego okresu przechowywania zaleca się co pół roku naładować akumulator.

Przed każdym rozpoczęciem pracy należy dokonać przeglądu narzędzia pod kątem zużycia i uszkodzeń. Pracować należy tylko sprawnym i w pełni wyposażonym narzędziem.

Części zamienne

Szczegółowy wykaz części zamiennych produktu znajduje się w dziale „Do pobrania”, w karcie produktu, na stronach internetowych TOYA SA: www.toya.pl oraz www.toya24.pl.
