POMPA RĘCZNA

INSTRUKCJA OBSŁUGI

MODEL: HC-1005

Przeczytaj wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa. Nieprzestrzeganie ostrzeżeń i instrukcji może skutkować obrażeniami cia i/lub uszkodzeniem mienia. Zachowaj wszystkie ostrzeżenia i instrukcje wykorzystania w przyszłości.

Ostrzeżenia i instrukcje bezpieczeństwa zawarte w niniejszej instrukcji r mają na celu objęcia wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Podczas obsługi lub czyszczenia narzędzi i sprzętu na zachować zdrowy rozsądek, ostrożność i ostrożność.

Przed rozpoczęciem użytkowania produktu zawsze skontaktuj się ze sprzedawcą, dystrybutorem, agentem serwisowym lub producentem w przypadku wystąpienia problemów lub stanów, których nie rozumiesz.

- Utrzymuj miejsce pracy w czystości i dobrym oświetleniu. Zagracone miejsce pracy może być przyczyną wypadków. Nigdy nie pozwalaj dzieciom używać tego produktu. Podczas obsługi tego produktu trzymaj dzieci i zwierzęta w bezpiecznej odległości od miejsca pracy.

- Gdy nie jest używany, przechowuj produkt w bezpiecznym, suchym pewnym miejscu. Miejsce przechowywania powinno być poza zasięgiem dzieci. Utrzymuj ten produkt ostrożnie.

- OSTRZEŻENIE: Ten produkt zawiera lub, gdy jest używany, wytwa substancję chemiczną, o której stan Kalifornia wie, że powoduje ra wady wrodzone lub inne szkody reprodukcyjne. (California Health & SAFETY CODE § 25249.5, ET SEQ.)

- Stosować wyłącznie do pompowania wody.

- Nie wolno modyfikować pompy.

- Nie dopuścić do zamarznięcia pompy.

• Okresowo sprawdzaj pompę pod kątem zużycia lub uszkodzeń część Zaprzestań używania, jeśli są zużyte lub uszkodzone.
• Podczas pracy z pompą dzbankową należy zawsze nosić okulary ochronne.
• Nie modyfikuj urządzenia.
• Stosować wyłącznie do pompowania wody.
• Nie modyfikuj urządzenia.

ZACHOWAJ TE OSTRZEŻENIA.

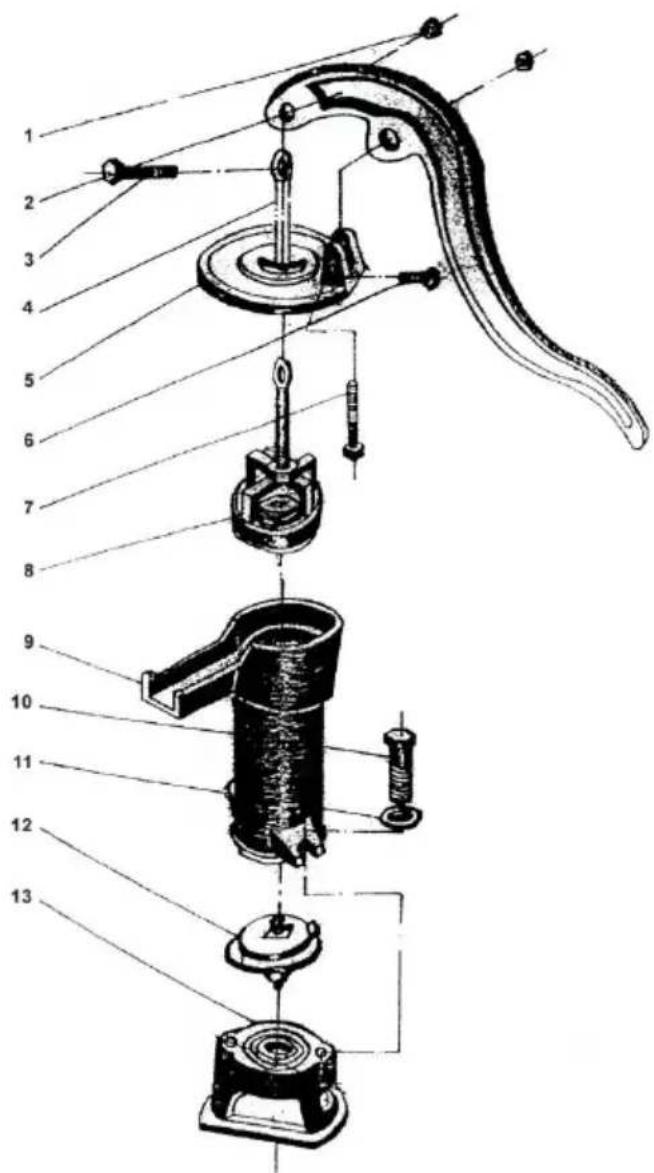

PARTS INFORMATION

Model	HC-1005
Maksymalna odległość ssania	7,6 m (25 stóp)
Kaliber dolnego gwintu wewnętrznego	G1-5/8"
Średnica podstawy	185 mm (7,3 cala)
Wymiar montażowy	Dół: 3*Φ8mm; Odległość między otworami: 148m

1. Umieść podstawę (13) na gładkiej, płaskiej powierzchni.
2. Umieść zespół zaworu 2. (12) w rowku kołowym podstawy (13). B pasował tylko z płytą metalową skierowaną do góry.

3. Umieść cylinder (9) na zespole zaworów (12). Wyrównaj cylinder (9) aby uchwyty śrub po obu stronach znajdowały się nad dwoma wywierconymi otworami w podstawie (13). Wylewka na cylindrze (9) powinna spoczywać na płaskiej stronie Bazy (13).

4. Wsuń śrubę (10) i podkładkę (11) do uchwytu śruby na cylindrze Dokręć ręcznie. Powtórz procedurę po drugiej stronie. Następnie dokręć kluczem obie śruby (10).

5. Umieść zespół tłoka (8) oczkiem śruby skierowanym do góry i w ć cylindrze (9).

6. Założ pokrywę (5) na cylinder (9) tak, aby oczko śruby na zespołu (8) pasowało do otworu w środku pokrywy (5). Duży otwór na śrubę pokrywie (5) powinien znajdować się naprzeciwko wylewki na

Cylinder (9) przy pomocy klucza płaskiego dokręcić dużą śrubę (6) na pokrywie (5) naprzeciwko wylewki.

1. Przymocuj uchwyt 7. (2) do zespołu tłoka (8) za pomocą śruby (3 nakrętki (1). Upewnij się, że otwór w uchwycie (2), który mocuje się pokrywy (5), znajduje się między obudową śruby na pokrywie (5). W potrzeby obróć

oczko śruby na zespole tłoka (8), aby znaleźć najlepsze dopasowanie. Dokręć nakrętkę (1). Następnie przeciągnij śrubę (7) przez obudowę śr na pokrywie (5) i uchwycie (2) i dokręć nakrętkę (1).

1. Podłącz rurę doprowadzającą wodę z gwintem NPT o średnicy 1-1/ gwintowanego otworu wlotowego znajdującego się na spodzie pompy.

2. Zabezpiecz pompę przykręcając podstawę do stabilnej powierzchni.

DZIAŁANIE

1. Pompe należy zalać przed każdym użyciem. W tym celu trzymaj dzbanek (nie jest dołączony) z wodą w pobliżu pompy. Pompuj uchwy w górę i w dół, wlewając około kwarty wody do górnej części pompy zalać i rozpocząć przepływ wody.

UWAGA: NIE PRZESTAWAJ POMPOWAĆ UCHWYTU, DOPÓKI NIE ZAKOŃCZYSZ. Zatrzymanie, nawet na chwilę, spowoduje, że pompa straci swoje zasysanie i nie będzie działać, dopóki nie zostanie ponow zalana.

1. Nie wolno pompować wody pitnej za pomocą tej pompy.

Producent i/lub dystrybutor udostępnili listę części i schemat montażu niniejszej instrukcji wyłącznie jako narzędzie odniesienia. Ani producent, ani dystrybutor nie składają żadnych oświadczeń ani gwarancji kupującemu, że jest on/ona uprawniony/a do dokonywania jakichkolwiek napraw produktu lub że jest on/ona uprawniony/a do wymiany jakichkolwiek części produktu. W rzeczywistości producent i/lub dystrybutor wyraźnie stwierdza, że wszelkie naprawy i wymiany części

powinny być wykonywane przez certyfikowanych i licencjonowanych techników, a nie przez kupującego. Kupujący przyjmuje na siebie wsze ryzyko i odpowiedzialność wynikające z jego/jej napraw oryginalnego produktu lub jego części zamiennych lub wynikające z jego/jej instalacji części zamiennych.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Przedstawiciel KE: Firma E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

REPUBLIKA WIELKIEJ BRYTANII: YH CONSULTING LIMITED.
