Produkttyp	Manuelle Brunnenpumpe
Marke	Vevor
Modell	HC-1005
Maximale Saughöhe	7,6 m (25 ft)
Untere Innengewindegröße	G1-5/8"
Basisdurchmesser	185 mm (7,3 in)
Montagemaße	3 Löcher Φ8 mm, Achsabstand 148 mm
Empfohlene Verwendung	Nur für nicht trinkbares Wasser
Ansaugen	Erfordert manuelles Ansaugen vor jeder Verwendung
Sicherheit	Schutzbrille tragen; Pumpe nicht verändern; nicht einfrieren lassen
Wartung	Regelmäßig auf Verschleiß prüfen; an einem trockenen Ort außerhalb der Reichweite von Kindern aufbewahren
Schlauchanschluss	NPT-Gewinde 1-1/4 in
Ersatzteile	Erhältlich über die Montagezeichnung; wenden Sie sich für Ersatz an den Hersteller
Garantie	Elektronisches Zertifikat auf www.vevor.com/support
Hersteller	Shanghai Muxin Muye Youxiangongsi, Shanghai, China
CE-Vertreter	E-CrossStu GmbH, Frankfurt am Main
UK-Vertreter	YH CONSULTING LIMITED
USA-Importeur	Sanven Technology Ltd.

Häufig gestellte Fragen - HC-1005 Vevor

Wie sauge ich die Pumpe HC-1005 an?

Gießen Sie vor jeder Verwendung etwa einen Liter Wasser in die Pumpe, während Sie den Griff auf und ab bewegen. Pumpen Sie ununterbrochen weiter, bis ein konstanter Durchfluss erreicht ist.

Kann diese Pumpe für Trinkwasser verwendet werden?

Nein, diese Pumpe ist nur zum Pumpen von nicht trinkbarem Wasser ausgelegt. Verwenden Sie sie nicht für Wasser, das zum Trinken bestimmt ist.

Was ist die maximale Saughöhe?

Die maximale Saughöhe beträgt 7,6 Meter (25 Fuß).

Wie installiere ich die Pumpe?

Stellen Sie die Basis auf eine ebene und stabile Oberfläche. Befestigen Sie den Wasserzulaufschlauch (NPT-Gewinde 1-1/4 in) am unteren Teil und schrauben Sie dann die Basis mit den Montagelöchern (3 Löcher Φ8 mm, Achsabstand 148 mm) auf einer stabilen Oberfläche fest.

Was tun, wenn die Pumpe die Ansaugung verliert?

Wenn Sie mit dem Pumpen aufhören, verliert die Pumpe die Ansaugung. Sie müssen sie dann erneut befüllen, indem Sie Wasser eingießen und wieder pumpen. Hören Sie nicht auf zu pumpen, bevor Sie fertig sind.

Was sind die wichtigen Sicherheitshinweise?

Tragen Sie bei der Verwendung immer eine Schutzbrille. Verändern Sie die Pumpe nie. Lassen Sie kein Wasser in der Pumpe gefrieren. Halten Sie Kinder und Tiere fern.

Wie warte ich die Pumpe?

Überprüfen Sie die Pumpe regelmäßig auf Verschleiß oder Beschädigungen. Lagern Sie sie an einem trockenen und sicheren Ort. Reinigen Sie sie bei Bedarf mit einem feuchten Tuch.

Welche Teile sind austauschbar?

Das Handbuch enthält eine Montagezeichnung mit der Teileliste. Reparaturen sollten von einem zertifizierten Techniker durchgeführt werden. Wenden Sie sich an den Hersteller oder Ihren Händler, um Ersatzteile zu erhalten.

Wo finde ich das Garantiezertifikat?

Das elektronische Garantiezertifikat ist auf der Website www.vevor.com/support erhältlich.

Welchen Schlauchtyp verwenden?

Verwenden Sie einen Schlauch mit einem NPT-Gewinde 1-1/4 Zoll, um die Wasserversorgung an der Pumpenbasis anzuschließen.

BEDIENUNGSANLEITUNG HC-1005 Vevor

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

HANDBRUNNENPUMPE

BEDIENUNGSANLEITUNG

MODELL: HC-1005

Lesen Sie alle Sicherheitshinweise und Anweisungen. Eine

Nichtbeachtung der Hinweise und Anweisungen kann zu Verletzungen und/oder Sachschäden führen. Bewahren Sie alle Hinweise und Anweisungen für die Zukunft auf.

Die Warn- und Sicherheitshinweise in diesem Handbuch decken nicht amöglichen Bedingungen und Situationen ab. Beim Bedienen und Reinig von Werkzeugen und Geräten ist gesunder Menschenverstand, Vorsicht und Sorgfalt geboten.

Wenden Sie sich bei Problemen oder unklaren Umständen immer an Händler, Vertriebspartner, Servicevertreter oder Hersteller, bevor Sie das Produkt in Betrieb nehmen.

- Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Ein unordentlicher Arbeitsbereich kann zu Unfällen führen. Erlauben Sie Kindern niemals, dieses Produkt zu verwenden. Halten Sie Kinder Tiere während der Bedienung dieses Produkts in sicherem Abstand vom Arbeitsbereich.

- Bewahren Sie das Produkt bei Nichtgebrauch an einem sicheren, trockenen und geschützten Ort auf. Der Lagerbereich sollte außerher der Reichweite von Kindern liegen. Behandeln Sie das Produkt sorgfältig.

- WARNUNG: Dieses Produkt enthält oder erzeugt bei Verwendung eine Chemikalie, von der im US-Bundesstaat Kalifornien bekannt ist dass sie Krebs und Geburtsfehler oder andere Fortpflanzungsschäd verursacht. (California Health & SAFETY CODE § 25249.5, ET SE

- Nur zum Pumpen von Wasser verwenden.

- Nehmen Sie an der Pumpe keine Veränderungen vor.

• Lassen Sie die Pumpe nicht einfrieren.
• Überprüfen Sie die Pumpe regelmäßig auf Verschleiß oder beschädigte Teile. Bei Verschleiß oder Beschädigung die Pumpe ni mehr verwenden.
• Tragen Sie beim Arbeiten mit der Pitcherpumpe stets eine Schutzbrille.
• Nehmen Sie an der Maschine keine Änderungen vor.
• Nur zum Pumpen von Wasser verwenden.
• Nehmen Sie an der Maschine keine Änderungen vor.

BEWAHREN SIE DIESE WARNHINWEISE AUF.

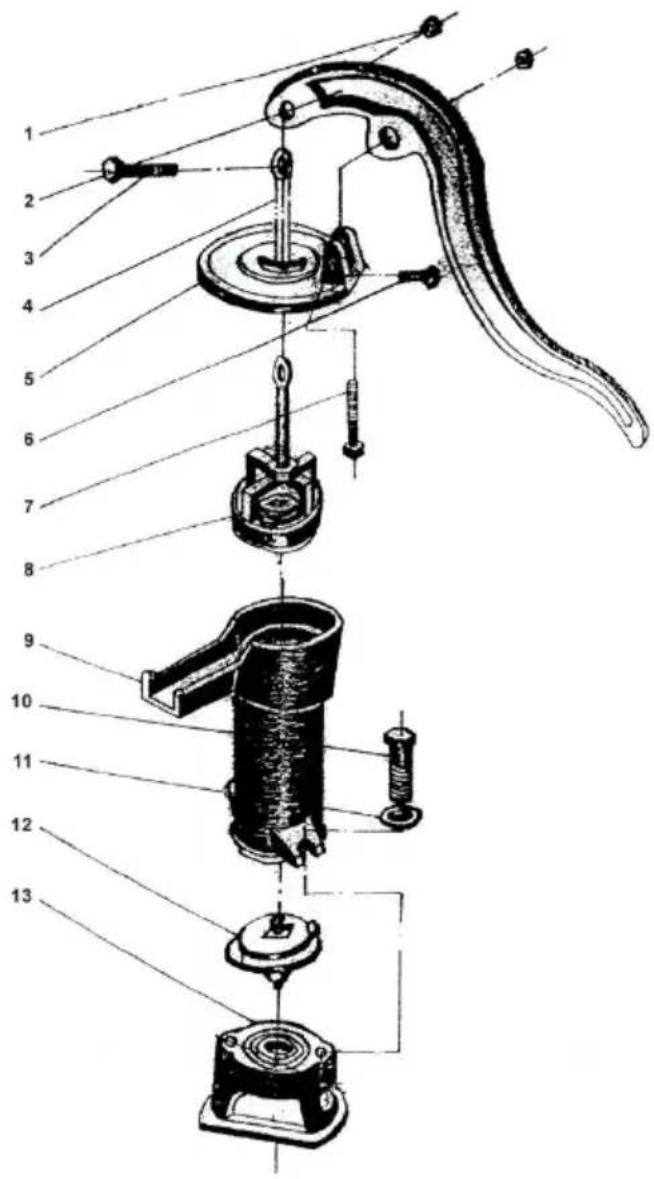

PARTS INFORMATION

Modell	HC-1005
Maximale Saugdistanz	7,6 m (25 Fuß)
Unteres Innengewindekaliber	G1-5/8"
Basisdurchmesser	185 mm (7,3 Zoll)
Einbaumaß	Unten: 3 x 8 mm;Lochabstand: 148mm

1. Stellen Sie die Basis (13) auf eine glatte, ebene Fläche.
2. Setzen Sie die 2. Ventileinheit (12) in die runde Nut der Basis (1 passt nur mit der Metallplatte nach oben.

3. Setzen Sie den Zylinder (9) auf die Ventileinheit (12). Richten Sie Zylinder (9) so aus, dass die Bolzenhalter auf jeder Seite über den I gebohrten Öffnungen an der Basis (13) sitzen. Der Ausguss des Zylin (9) sollte über der flachen Seite liegen der Basis (13).

4. Eine Schraube (10) und eine Unterlegscheibe (11) in die Schraubenhalterung am Zylinder (9) stecken. Handfest anziehen. Den Vorgang auf der anderen Seite wiederholen. Dann beide Schrauben (1 mit einem Schraubenschlüssel festziehen.

5. Setzen Sie die Kolbenbaugruppe (8) mit der Schrauböse nach ober unten in den Zylinder (9) ein.

6. Setzen Sie die Abdeckung (5) auf den Zylinder (9), so dass die Schrauböse der Kolbenbaugruppe (8) durch die Öffnung in der Mitte d'Abdeckung (5) passt. Das große Bolzenloch der Abdeckung (5) sollte gegenüber der Tülle am Zylinder (9) liegen.

Zylinder (9) Mit einem verstellbaren Schraubenschlüssel die große Schraube (6) an der Abdeckung (5) gegenüber dem Ausguss festziehe

1. Befestigen Sie den 7. Griff (2) mit einer Schraube (3) und einer I an der Kolbenbaugruppe (8). Stellen Sie sicher, dass das Loch am G das an der Abdeckung (5) befestigt ist, zwischen dem Bolzengehäuse der Abdeckung (5) liegt. Drehen Sie ggf.

die Schrauböse an der Kolbenbaugruppe (8), um die beste Passform finden. Ziehen Sie die Mutter (1) fest. Führen Sie anschließend den I (7) durch das Bolzengehäuse an der Abdeckung (5) und dem Griff (2) ziehen Sie die Mutter (1) fest.

1. Befestigen Sie das Wasserquellenrohr mit 1-1/4-Zoll-NPT-Gewinde an Gewindeeinlass an der Unterseite der Pumpe.

2. Sichern Sie die Pumpe, indem Sie den Sockel auf einer stabilen Oberfläche festschrauben.

BETRIEB

1. Diese Pumpe muss vor jedem Gebrauch entlüftet werden. Bewahrer Sie zu diesem Zweck einen Krug (nicht im Lieferumfang enthalten) mit Wasser in der Nähe der Pumpe auf. Pumpen Sie den Griff auf und während Sie etwa einen Liter Wasser in die Oberseite der Pumpe gie um sie zu entlüften und den Wasserfluss zu starten.

HINWEIS: BEENDEN SIE DAS PUMPEN DES GRIFFS NICHT, BIS S FERTIG SIND. Wenn Sie auch nur kurz anhalten, verliert die Pumpe Saugleistung und funktioniert nicht mehr, bis sie erneut angesaugt wird 2. Pumpen Sie mit dieser Pumpe kein Trinkwasser.

Der Hersteller und/oder Händler hat die Teileliste und das Montagediagramm in diesem Handbuch nur als Referenzwerkzeug bereitgestellt. Weder der Hersteller noch der Händler geben dem Käufer gegenüber Zusicherungen oder Garantien jeglicher Art, dass er oder si qualifiziert ist, Reparaturen am Produkt durchzuführen oder Teile des Produkts auszutauschen. Tatsächlich erklärt der Hersteller und/oder Händler ausdrücklich, dass alle Reparaturen und Teileaustausche von zertifizierten und lizenzierten Technikern und nicht vom Käufer durchgeführt werden sollten. Der Käufer übernimmt alle Risiken und Haftungen, die sich aus seinen oder ihren Reparaturen am Originalpro- oder an Ersatzteilen daran oder aus dem Einbau von Ersatzteilen dara ergeben.

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse : Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Vertreter der EG: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

Nach AUS importiert: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd.
