GEBRUIKSAANWIJZING HC-1005 Vevor

Lees alle veiligheidswaarschuwingen en -instructies. Het niet opvolgen de waarschuwingen en instructies kan leiden tot letsel en/of schade a eigendommen. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De waarschuwingen en veiligheidsinstructies in deze handleiding zijn niet bedoeld om alle mogelijke omstandigheden en situaties te dekken die kunnen voordoen. Gezond verstand, voorzichtigheid en zorg moeten worden betracht bij het bedienen of reinigen van gereedschap en apparatuur.

Neem altijd contact op met uw dealer, distributeur, serviceagent of fabrikant als u problemen of omstandigheden ervaart die u niet begrijp voordat u het product gaat gebruiken.

• Houd het werkgebied schoon en goed verlicht. Een rommelig werkgebied kan ongelukken veroorzaken. Laat kinderen dit product nooit gebruiken. Houd kinderen en dieren op veilige afstand van h werkgebied wanneer u dit product gebruikt.
• Wanneer het product niet in gebruik is, bewaar het dan op een droge en veilige plek. De opslagruimte moet buiten bereik van kinderen zijn. Onderhoud dit product met zorg.
• WAARSCHUWING: Dit product bevat of produceert bij gebruik een chemische stof waarvan de staat Californië weet dat deze kanker, geboorteafwijkingen of andere reproductieve schade kan veroorzaker (California Health & SAFETY CODE § 25249.5, ET SEQ.)
• Alleen gebruiken voor het oppompen van water.
• Wijzig de pomp niet.

• Laat de pomp niet bevriezen.

• Controleer de pomp regelmatig op slijtage of beschadigde onderdelei Stop met het gebruik als deze versleten of beschadigd zijn.

• Draag te allen tijde een veiligheidsbril wanneer u met de Pitcher P werkt
• Breng geen wijzigingen aan de machine aan.
• Alleen gebruiken voor het oppompen van water.
• Breng geen wijzigingen aan de machine aan.

BEWAAR DEZE WAARSCHUWINGEN.

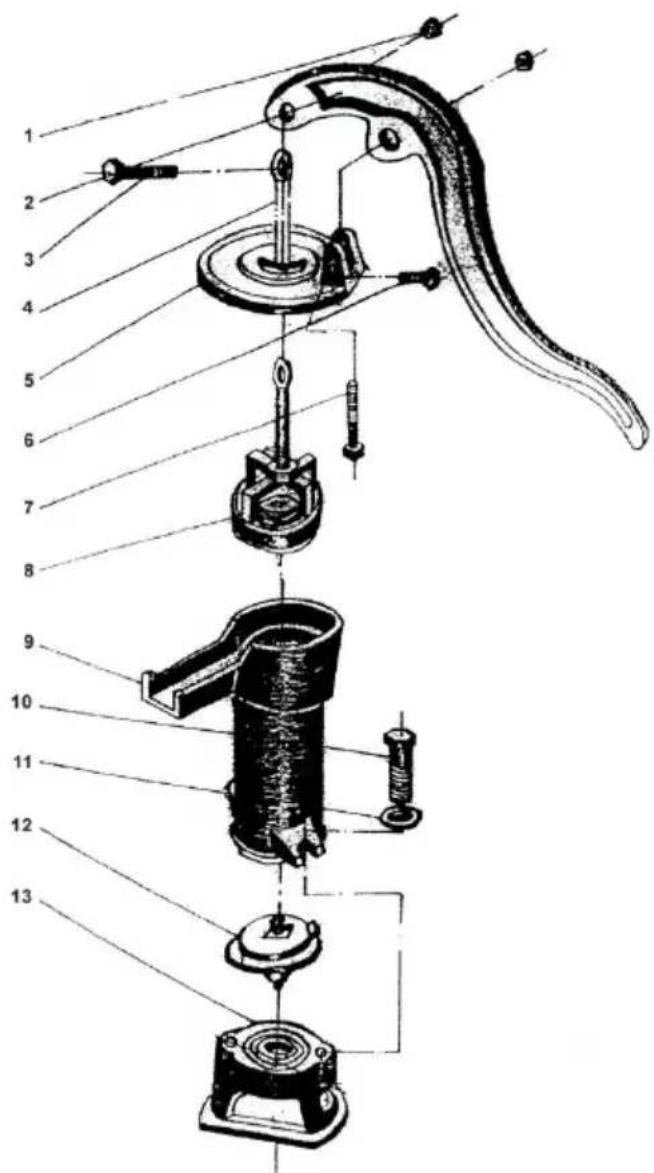

PARTS INFORMATION

Model	HC-1005
Maximale zuigafstand	7,6 meter (25 voet)
Kaliber onderste binnendraad	G1-5/8"
Basisdiameter	185 mm (7,3")
Montagemaat	Onderkant: 3*Φ8mm;Gatafstand: 148mm

1. Plaats de basis (13) op een glad, vlak oppervlak.
2. Plaats de 2. Klepmontage (12) in de cirkelvormige groef van de E (13). Deze past alleen met de metalen plaat omhoog.
3. Plaats de cilinder (9) op de klepconstructie (12). Lijn de cilinder (9) dat de bouthouders aan elke kant over de twee geboorde openingen basis (13) zitten. De tuit op de cilinder (9) moet over de platte kant van de basis (13).
4. Schuif een bout (10) en een ring (11) in de bouthouder op de c Draai deze handvast. Herhaal de procedure aan de andere kant. Draa vervolgens beide bouten (10) met een sleutel vast.
5. Plaats de zuigerconstructie (8) met het schroefoogje omhoog en on in de cilinder (9).

6. Plaats de afdekking (5) op de cilinder (9) zodat het schroefoog op zuigerassemblage (8) door de opening in het midden van de afdekking past. Het grote boutgat op de afdekking (5) moet tegenover de tuit of Cilinder (9) met een steeksleutel, draai de grote bout (6) op het deke tegenover de tuit vast.

7. Bevestig de 7. Handgreep (2) aan de Zuigermontage (8) met behu een Bout (3) en Moer (1). Zorg ervoor dat het gat op de Handgreep aan de Afdekking (5) is bevestigd, rust tussen de boutbehuizing op d Afdekking (5). Draai indien nodig
   de schroefoog op de zuigermontage (8) om de beste pasvorm te vinc Draai de moer (1) vast. Voer vervolgens de bout (7) door de boutbe op de afdekking (5) en de handgreep (2) en draai de moer (1) vast

8. Bevestig de 1-1/4" NPT-waterbronbuis met schroefdraad aan de schroefdraadinlaat aan de onderkant van de pomp.
9. Bevestig de pomp door de voet vast te schroeven op een stabiele ondergrond.

WERKING

1. Deze pomp moet voor elk gebruik worden gevuld. Houd hiervoor een kan (niet meegeleverd) met water bij de pomp. Pomp de hendel op terwijl u ongeveer een kwart liter water in de bovenkant van de pomp om deze te vullen en de waterstroom te starten.

OPMERKING: STOP NIET MET HET POMPEN VAN DE HANDGREEF TOTDAT U KLAAR BENT. Als u stopt, zelfs maar even, verliest de zijn aanzuiging en werkt deze niet meer totdat u hem weer aanzuigt.

1. Pomp geen drinkwater uit deze pomp.

De fabrikant en/of distributeur heeft de onderdelenlijst en het montageschema in deze handleiding alleen als referentiemateriaal verstrekt. Noch de fabrikant noch de distributeur geeft enige verklaring garantie van welke aard dan ook aan de koper dat hij of zij gekwal is om reparaties aan het product uit te voeren of dat hij of zij gekw is om onderdelen van het product te vervangen. De fabrikant en/of distributeur stelt zelfs uitdrukkelijk dat alle reparaties en vervangingen onderdelen moeten worden uitgevoerd door gecertificeerde en erkende technici en niet door de koper. De koper aanvaardt alle risico's en

aansprakelijkheid die voortvloeien uit zijn of haar reparaties aan het originele product of vervangende onderdelen daarvan of die voortvloeien uit zijn of haar installatie van vervangende onderdelen daarvan.
