HC-1005 - Bomba Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de pozo manual
Marca	Vevor
Modelo	HC-1005
Distancia máxima de succión	7,6 m (25 pies)
Calibre de rosca interna inferior	G1-5/8"
Diámetro de la base	185 mm (7,3 pulgadas)
Dimensiones de montaje	3 agujeros de Φ8 mm, distancia entre ejes 148 mm
Uso recomendado	Bombeo de agua no potable únicamente
Cebado	Requiere cebado manual antes de cada uso
Seguridad	Usar gafas de seguridad; no modificar la bomba; no dejar congelar
Mantenimiento	Inspeccionar regularmente el desgaste; almacenar en un lugar seco fuera del alcance de los niños
Conexión de manguera	Rosca NPT 1-1/4 pulgadas
Piezas de repuesto	Disponibles a través del esquema de montaje; contactar al fabricante para reemplazo
Garantía	Certificado electrónico en www.vevor.com/support
Fabricante	Shanghai Muxin Muye Youxiangongsi, Shanghai, China
Representante CE	E-CrossStu GmbH, Frankfurt del Meno
Representante UK	YH CONSULTING LIMITED
Importador USA	Sanven Technology Ltd.

Preguntas frecuentes - HC-1005 Vevor

¿Cómo cebar la bomba HC-1005?

Antes de cada uso, vierta aproximadamente un litro de agua en la bomba mientras acciona la manija hacia arriba y hacia abajo. Continúe bombeando sin detenerse hasta obtener un caudal constante.

¿Se puede usar esta bomba para agua potable?

No, esta bomba está diseñada solo para bombear agua no potable. No la use para agua destinada al consumo.

¿Cuál es la distancia máxima de succión?

La distancia máxima de succión es de 7,6 metros (25 pies).

¿Cómo instalar la bomba?

Coloque la base sobre una superficie plana y estable. Fije la manguera de suministro de agua (rosca NPT de 1-1/4 pulgadas) en la parte inferior, luego atornille la base a una superficie estable usando los agujeros de montaje (3 agujeros de Φ8 mm, distancia entre ejes 148 mm).

¿Qué hacer si la bomba pierde el cebado?

Si deja de bombear, la bomba pierde el cebado. Entonces deberá cebarla nuevamente vertiendo agua y bombeando de nuevo. No deje de bombear hasta haber terminado.

¿Cuáles son las instrucciones de seguridad importantes?

Use siempre gafas de seguridad durante el uso. Nunca modifique la bomba. No deje que el agua se congele dentro de la bomba. Mantenga a los niños y animales alejados.

¿Cómo mantener la bomba?

Inspeccione regularmente la bomba para detectar signos de desgaste o daños. Almacénela en un lugar seco y seguro. Límpiela con un paño húmedo si es necesario.

¿Qué piezas son reemplazables?

El manual proporciona un esquema de montaje con la lista de piezas. Las reparaciones deben ser realizadas por un técnico certificado. Contacte al fabricante o su distribuidor para obtener piezas de repuesto.

¿Dónde encontrar el certificado de garantía?

El certificado de garantía electrónico está disponible en el sitio www.vevor.com/support.

¿Qué tipo de manguera usar?

Use una manguera con rosca NPT de 1-1/4 pulgadas para conectar el suministro de agua a la base de la bomba.

MANUAL DE USUARIO HC-1005 Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

BOMBA DE POZO MANUAL

MANUAL DE OPERACIONES

MODELO: HC-1005

Lea todas las advertencias e instrucciones de seguridad. Si no sigue advertencias e instrucciones, pueden producirse lesiones o daños a la propiedad. Guarde todas las advertencias e instrucciones para futuras referencias.

Las advertencias e instrucciones de seguridad de este manual no pretenden cubrir todas las posibles condiciones y situaciones que puec ocurrir. Se debe tener sentido común, precaución y cuidado al operar limpiar herramientas y equipos.

Siempre contacte a su distribuidor, concesionario, agente de servicio o fabricante acerca de problemas o condiciones que no comprenda ante operar el producto.

• Mantenga el área de trabajo limpia y bien iluminada. Un área trabajo desordenada puede causar accidentes. Nunca permita que niños utilicen este producto. Al utilizar este producto, mantenga a niños y animales a una distancia segura del área de trabajo.
• Cuando no esté en uso, guarde el producto en un lugar seguro, protegido. El área de almacenamiento debe estar fuera del alcanci los niños. Conserve este producto con cuidado.
• ADVERTENCIA: Este producto contiene o, cuando se utiliza, produ una sustancia química que el estado de California considera que causa cáncer y defectos congénitos u otros daños reproductivos. (CÓDIGO DE SEGURIDAD Y SALUD DE CALIFORNIA § 25249.5, ET SEQ.)
• Úselo únicamente para bombear agua.
• No modifique la bomba.

• No permita que la bomba se congele.

• Inspeccione periódicamente la bomba para detectar desgaste o piezas dañadas. Deje de usarla si está desgastada o dañada.

• Utilice gafas de seguridad en todo momento cuando trabaje con la bomba de jarra.
• No modifique la máquina.
• Úselo únicamente para bombear agua.
• No modifique la máquina.

GUARDE ESTAS ADVERTENCIAS.

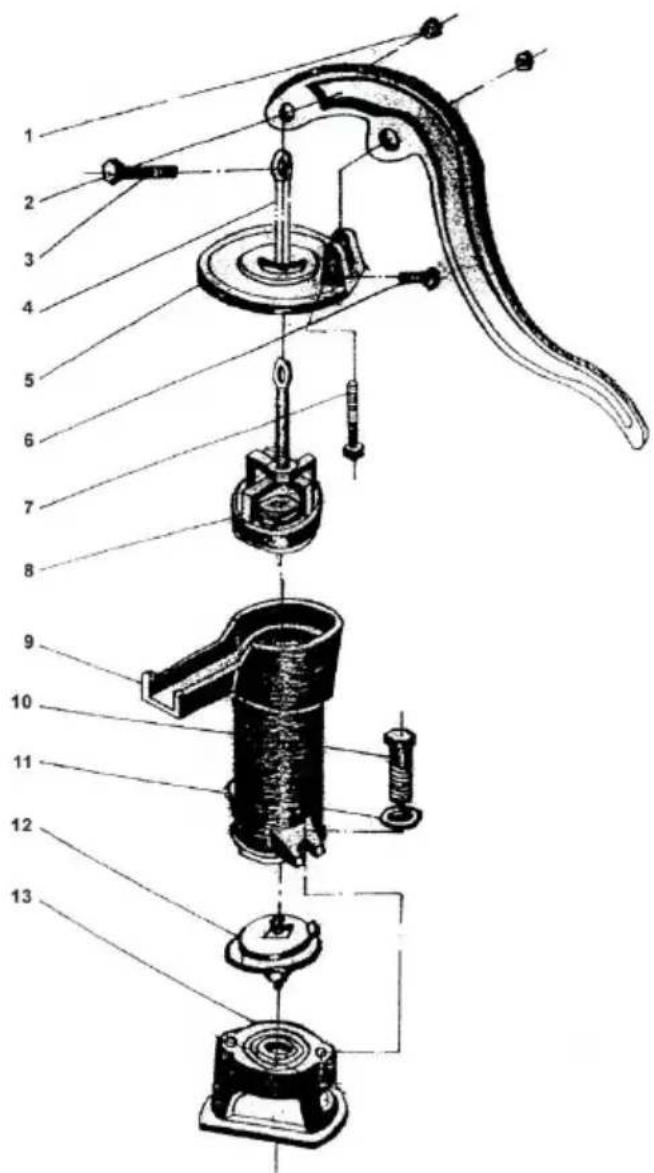

PARTS INFORMATION

Modelo	HC-1005
Distancia máxima de succión	7,6 m (25 pies)
Calibre de rosca interna inferio	G1-5/8"
Diámetro de la base	185 mm (7,3")
Dimensión de montaje	Parte inferior: 3 x 8 mm;Distancia del orificio: 148 mm

1. Coloque la base (13) sobre una superficie lisa y plana.
2. Coloque el conjunto de válvula 2. (12) en la ranura circular de la (13). Solo encajará con la placa de metal hacia arriba.
3. Coloque el cilindro (9) en el conjunto de válvulas (12). Alinee el (9) de modo que los soportes de los pernos de cada lado se asien sobre las dos aberturas perforadas en la base (13). El pico del cilindro debe descansar sobre el lado plano.
   de la Base (13).
4. Deslice un perno (10) y una arandela (11) en el soporte del perr cilindro (9). Apriete con la mano. Repita el procedimiento en el otro Luego, apriete con una llave ambos pernos (10).
5. Coloque el conjunto del pistón (8) con el ojal del tornillo hacia ar hacia abajo en el cilindro (9).
6. Coloque la tapa (5) sobre el cilindro (9) de manera que el ojal c del conjunto del pistón (8) encaje en la abertura en el centro de la El orificio grande para el perno de la tapa (5) debe quedar opuesto del conjunto del pistón (8).

Cilindro (9) con una llave inglesa, apriete el perno grande (6) en la opuesta al pico.

1. Fije el mango (2) al conjunto del pistón (8) con un perno (3) y (1). Asegúrese de que el orificio del mango (2) que se fija a la cub quede entre la carcasa del perno de la cubierta (5). Si es necesario Apriete el ojal del tornillo en el conjunto del pistón (8) para encontra ajuste óptimo. Apriete la tuerca (1). A continuación, pase el perno (7) través de la carcasa del perno en la cubierta (5) y el mango (2) y tuerca (1).
2. Conecte el tubo de fuente de agua roscado NPT de 1-1/4" a la roscada en la parte inferior de la bomba.
3. Asegure la bomba atornillando la base a una superficie estable.

OPERACIÓN

1. Esta bomba debe cebarse antes de cada uso. Mantenga una jarra incluida) de agua cerca de la bomba para este propósito. Bombee la manija hacia arriba y hacia abajo mientras vierte aproximadamente un cuarto de galón de agua en la parte superior de la bomba para cet comenzar el flujo de agua.

NOTA: NO DEJE DE BOMBEAR LA MANIJA HASTA TERMINAR. S deja de hacerlo, incluso por un momento, la bomba perderá su carga dejará de funcionar hasta que se la vuelva a cargar.

1. No bombee agua potable con esta bomba.

El fabricante y/o distribuidor ha proporcionado la lista de piezas y el diagrama de montaje en este manual únicamente como herramienta de referencia. Ni el fabricante ni el distribuidor realizan ninguna declaración garantía de ningún tipo al comprador de que están calificados para reparaciones al producto o de que están calificados para reemplazar alguna pieza del producto. De hecho, el fabricante y/o distribuidor deco expresamente que todas las reparaciones y reemplazos de piezas deb

ser realizados por técnicos certificados y autorizados y no por el comprador. El comprador asume todos los riesgos y responsabilidades que surjan de sus reparaciones al producto original o de las piezas repuesto del mismo o de la instalación de piezas de repuesto del m

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

REPRESENTANTE CE: Empresa E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Fráncfort del Meno.

REPRESENTANTE DEL REINO UNIDO: YH CONSULTING LIMITADA.

Importado a EE. UU.: Sanven Technology Ltd.
