Produkttyp	Manuell brunnspump
Märke	Vevor
Modell	HC-1005
Maximalt sugavstånd	7,6 m (25 fot)
Undre invändig gänga	G1-5/8"
Basens diameter	185 mm (7,3 tum)
Monteringsmått	3 hål Φ8 mm, centrumavstånd 148 mm
Rekommenderad användning	Endast pumpning av icke-drickbart vatten
Start	Kräver manuell start före varje användning
Säkerhet	Använd skyddsglasögon; modifiera inte pumpen; låt den inte frysa
Underhåll	Inspektera regelbundet för slitage; förvara på torr plats utom räckhåll för barn
Slanganslutning	NPT-gänga 1-1/4 tum
Reservdelar	Finns i monteringsschemat; kontakta tillverkaren för utbyte
Garanti	Elektroniskt certifikat på www.vevor.com/support
Tillverkare	Shanghai Muxin Muye Youxiangongsi, Shanghai, Kina
CE-representant	E-CrossStu GmbH, Frankfurt am Main
UK-representant	YH CONSULTING LIMITED
USA-importör	Sanven Technology Ltd.

Vanliga frågor - HC-1005 Vevor

Hur startar man pumpen HC-1005?

Före varje användning, häll cirka en liter vatten i pumpen samtidigt som du rör handtaget upp och ner. Fortsätt pumpa utan att stanna tills ett konstant flöde erhålls.

Kan denna pump användas för dricksvatten?

Nej, denna pump är endast avsedd för pumpning av icke-drickbart vatten. Använd den inte för vatten avsett för konsumtion.

Vad är maximalt sugavstånd?

Det maximala sugavståndet är 7,6 meter (25 fot).

Hur installerar man pumpen?

Placera basen på en plan och stabil yta. Fäst vattenförsörjningsslangen (NPT-gänga 1-1/4 tum) på den nedre delen, skruva sedan fast basen på en stabil yta med hjälp av monteringshålen (3 hål Φ8 mm, centrumavstånd 148 mm).

Vad gör man om pumpen tappar suget?

Om du slutar pumpa, tappar pumpen suget. Du måste då starta om den genom att hälla i vatten och pumpa igen. Sluta inte pumpa förrän du är klar.

Vilka är de viktiga säkerhetsföreskrifterna?

Använd alltid skyddsglasögon vid användning. Modifiera aldrig pumpen. Låt inte vatten frysa inuti pumpen. Håll barn och djur på avstånd.

Hur underhåller man pumpen?

Inspektera pumpen regelbundet för tecken på slitage eller skador. Förvara den på en torr och säker plats. Rengör den med en fuktig trasa om det behövs.

Vilka delar är utbytbara?

Manualen innehåller ett monteringsschema med en lista över delar. Reparationer bör utföras av en certifierad tekniker. Kontakta tillverkaren eller din återförsäljare för reservdelar.

Var hittar man garantibeviset?

Det elektroniska garantibeviset finns på webbplatsen www.vevor.com/support.

Vilken typ av slang ska användas?

Använd en slang med NPT-gänga 1-1/4 tum för att ansluta vattenförsörjningen till pumpens bas.

BRUKSANVISNING HC-1005 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

HANDBRUNNSPUMP

BRUKSANVISNING

MODELL: HC-1005

Läs alla säkerhetsvarningar och instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i person- och/eller egendomsskada. Spara alla varningar och instruktioner för framtida referens.

Varnings- och säkerhetsinstruktionerna i denna handbok är inte avsedda att täcka alla möjliga tillstånd och situationer som kan uppstå. Sunt förnuft och försiktighet måste iakttas när du använder eller rengör verktyg och utrustning.

Kontakta alltid din återförsäljare, distributör, serviceagent eller tillverkare om problem eller förhållanden som du inte förstår innan du använder produkten.

• Håll arbetsområdet rent och väl upplyst. Ett rörigt arbetsområde kan orsaka olyckor. Låt aldrig barn använda denna produkt. När du använder denna produkt, håll barn och djur på säkert avstånd från arbetsområdet.
• När den inte används, förvara produkten på en säker, torr och sval plats. Förvaringsområdet bör vara utom räckhåll för barn. Underhåll denna produkt med omsorg.
• VARNING: Denna produkt innehåller eller, när den används, producerar en kemikalie som i delstaten Kalifornien är känd för att orsaka cancer och fosterskador eller andra reproduktionsskador. (Kalifornien Health & Safety Code § 25249.5, et seq.)

- Använd endast för pumpning av vatten.

- Modifiera inte pumpen.

- Låt inte pumpen frysa.

• Inspektera pumpen regelbundet för slitage eller skadade delar. Sluta använda om den är sliten eller skadad.
• Bär alltid skyddsglasögon när du arbetar med Pitcher Pump
• Modifiera inte maskinen.
• Använd endast för pumpning av vatten.
• Modifiera inte maskinen.

SPARA DESSA VARNINGAR.

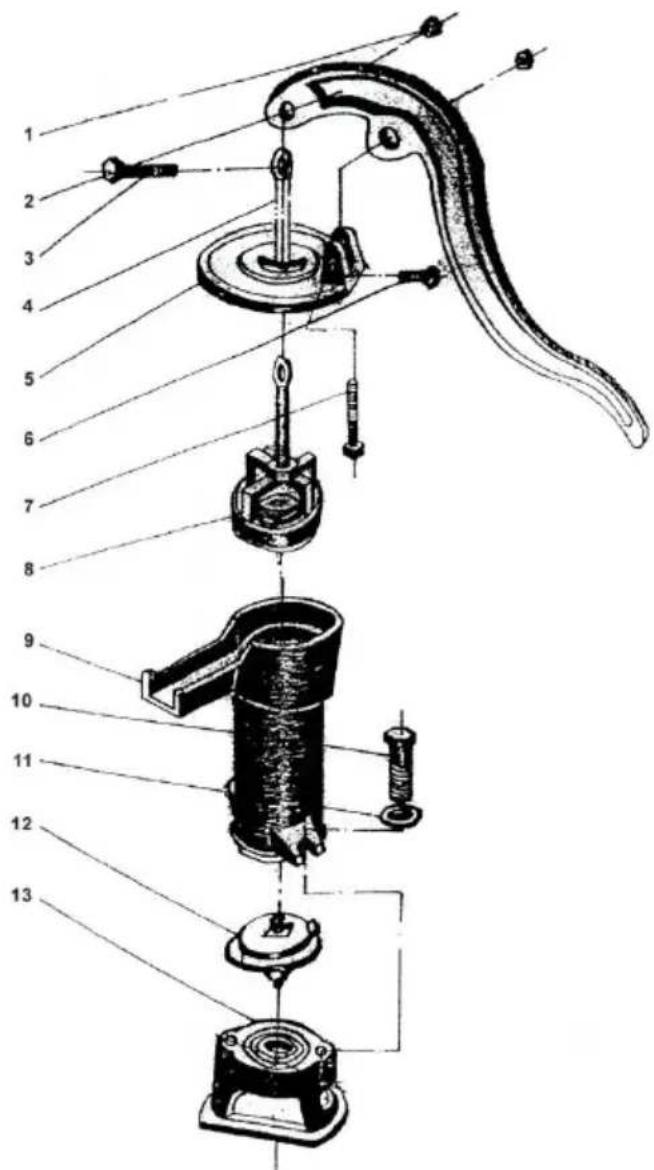

DELINFORMATION

Modell	HC-1005
Max sugsträcka	7,6 m (25 fot)
Nedre invändig gängkaliber	G1-5/8"
Basens diameter	185 mm (7,3")
Monteringsmått	Nederst: 3*Φ8mm;Hålavstånd: 148mm

1. Placera basen (13) på en slät, plan yta.
2. Sätt ventilenheten (12) i cirkelspåret på basen (13). Den passar med metallplattan uppåt.
3. Sätt cylindern (9) på ventilenheten (12). Rikta upp cylindern (9) så att bulthållarna på varje sida sitter över de två borrade öppningarna på basen (13). Pipen på cylindern (9) ska vila över den platta sidan av basen (13).
4. Sätt in en bult (10) och en bricka (11) i bulthållaren på cylindern åt för hand. Upprepa proceduren på andra sidan. Dra sedan åt båda bultarna (10) med en nyckel.
5. Sätt in kolvenheten (8) med skruvöglan uppåt, ner i cylindern (9).
6. Sätt locket (5) på cylindern (9) så att skruvöglan på kolvenheten passar genom öppningen i mitten av locket (5). Det stora bulthålet på locket (5) ska sitta mittemot pipen på cylindern (9). Med en halvmånenyckel, dra åt den stora bulten (6) på locket (5) mittemot pipen.
7. Fäst handtaget (2) till kolvenheten (8) med hjälp av en bult (3) och mutter (1). Se till att hålet på handtaget (2) som fäster på locket (5) sitter mellan bulthuset på locket (5). Vid behov, rotera skruvöglan på kolvenheten (8) för att hitta den bästa passformen. Dra åt muttern (1). Dra sedan bulten (7) genom bulthuset på locket (5) och handtaget (2) och dra åt muttern (1).
8. Fäst ett 1-1/4" NPT-gängat vattenkällarrör på det gängade inloppet på pumpens botten.
9. Säkra pumpen genom att skruva fast basen på en stabil yta.

DRIFT

1. Denna pump måste förberedas före varje användning. Håll en kanr (ingår ej) med vatten nära pumpen för detta ändamål. Pumpa handtag upp och ner medan du häller ungefär en liter vatten i toppen av pumpen för att fylla den och starta vattenflödet.

OBS: SLUTA INTE PUMPNING AV HANDTAGET FÖRRÄN du är klar. Att stoppa, även tillfälligt, kommer att göra att pumpen förlorar sin fyllning och inte längre fungerar förrän den har fyllts igen.

1. Pumpa inte dricksvatten från denna pump.

Tillverkaren och/eller distributören har tillhandahållit reservdelslistan och monteringsschemat i denna manual endast som ett referensverktyg. Varken tillverkaren eller distributören ger någon utfästelse eller garanti av något slag till köparen att han eller hon är kvalificerad att utföra några reparationer på produkten eller att han eller hon är kvalificerad att byta några delar av produkten. Faktum är att tillverkaren och/eller distributören uttryckligen anger att alla reparationer och byten av delar ska utföras av certifierade och licensierade tekniker och inte av köparen. Köparen påtar sig all risk och ansvar som uppstår till följd av hans eller hennes reparationer av originalprodukten eller reservdelar till denna eller till följd av hans eller hennes installation av reservdelar till denna.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

EC REP: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

Teknisk Support och e-garanticertifikat www.vevor.com/support
