POMPA PER POZZO MANUALE

MANUALE OPERATIVO

MODELLO: HC-1005

Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può causare lesioni e/o danni alla proprietà. Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

Le avvertenze e le istruzioni di sicurezza contenute in questo manuale intendono coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi. È necessario usare buon senso, cautela e attenzione quando utilizzano o si puliscono utensili e attrezzature.

Contattare sempre il rivenditore, il distributore, l'agente di assistenza o produttore in caso di problemi o condizioni di cui non si è a conosc prima di utilizzare il prodotto.

- Mantenere l'area di lavoro pulita e ben illuminata. Un'area di la disordinata può causare incidenti. Non permettere mai ai bambini e usare questo prodotto. Quando si utilizza questo prodotto, tenere bambini e animali a una distanza di sicurezza dall'area di lavoro.

- Quando non è in uso, conservare il prodotto in un luogo sicuro, asciutto e protetto. L'area di stoccaggio deve essere fuori dalla po dei bambini. Mantenere questo prodotto con cura.

- ATTENZIONE: questo prodotto contiene o, se utilizzato, produce un sostanza chimica nota allo Stato della California come causa di ca e malformazioni congenite o altri danni all'apparato riproduttivo. (CODICE DELLA SALUTE E SICUREZZA DELLA CALIFORNIA § 25249.5, ET SEQ.)

● Utilizzare solo per pompare acqua.

• Non modificare la pompa.

- Non lasciare che la pompa si congeli.

• Ispezionare periodicamente la pompa per verificare l'usura o le parti danneggiate. Interrompere l'uso se usurate o danneggiate.
• Indossare sempre occhiali di sicurezza quando si lavora con la pon Pitcher
• Non modificare la macchina.
• Utilizzare solo per pompare acqua.
• Non modificare la macchina.

CONSERVATE QUESTI AVVERTIMENTI.

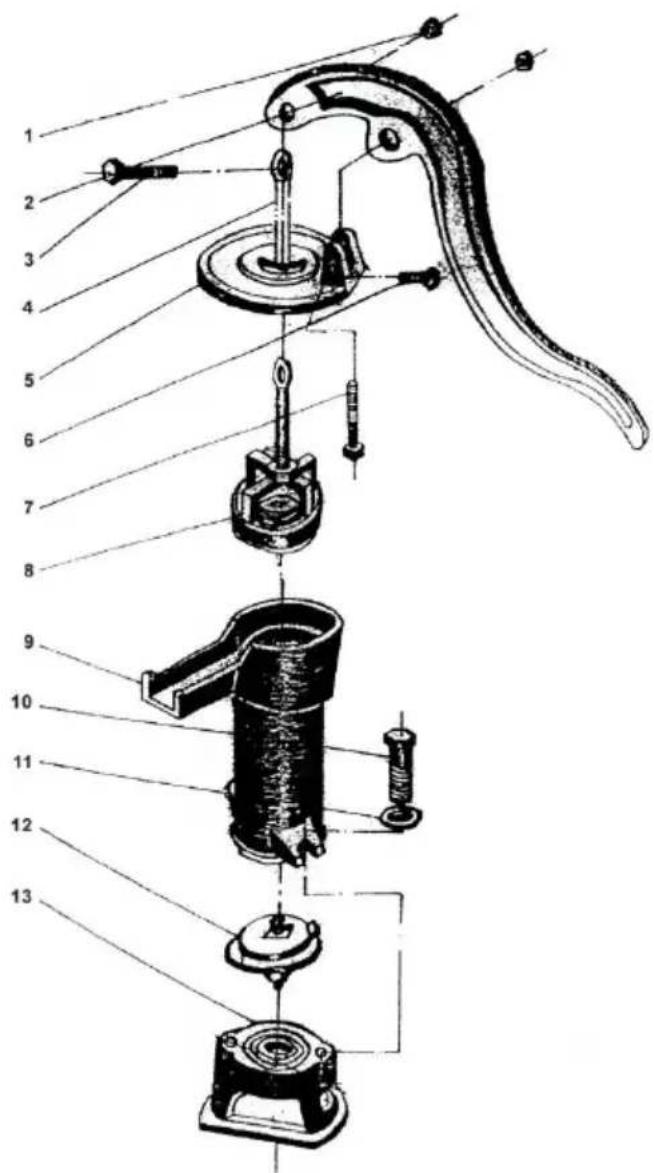

PARTS INFORMATION

Modello	HC-1005
Distanza massima di aspirazion	7,6 m (25 piedi)
Calibro filettatura interna inferio	G1-5/8"
Diametro della base	185 mm (7,3")
Dimensioni di montaggio	Fondo: 3*Φ8mm; Distanza tra i fori: 148 mm

1. Posizionare la base (13) su una superficie liscia e piana.
2. Posizionare il 2. Gruppo valvola (12) nella scanalatura circolare del base (13). Si adatta solo con la piastra metallica rivolta verso l'alto.
3. Posizionare il cilindro (9) sul gruppo valvola (12). Allineare il cilindri in modo che i supporti dei bulloni su ciascun lato si trovino sopra le aperture forate sulla base (13). Il beccuccio sul cilindro (9) dovrebbe poggiare sul lato piatto della Base (13).
4. Infilare un bullone (10) e una rondella (11) nel porta bullone sul (9). Serrare a mano. Ripetere la procedura sull'altro lato. Quindi, serra con la chiave entrambi i bulloni (10).
5. Posizionare il gruppo pistone (8) con l'occhiello della vite rivolto ve l'alto e verso il basso nel cilindro (9).
6. Posizionare il coperchio (5) sul cilindro (9) in modo che l'occhiello vite sul gruppo pistone (8) passi attraverso l'apertura al centro del coperchio (5). Il grande foro del bullone sul coperchio (5) dovrebbe tr di fronte al beccuccio sul

Cilindro (9) con una chiave a mezzaluna, serrare il bullone grande (6 coperchio (5) opposto al beccuccio.

1. Fissare la 7. Maniglia (2) al gruppo pistone (8) utilizzando un bulle e un dado (1). Assicurarsi che il foro sulla maniglia (2) che si fissa coperchio (5) poggi tra l'alloggiamento del bullone sul coperchio (5). S necessario, ruotare
   l'occhiello della vite sul gruppo pistone (8) per trovare la migliore ves Serrare il dado (1). Quindi, far passare il bullone (7) attraverso l'alloggiamento del bullone sul coperchio (5) e sulla maniglia (2) e se dado (1).
2. Collegare il tubo di alimentazione dell'acqua filettato NPT da 1-1/4" all'ingresso filettato nella parte inferiore della pompa.
3. Fissare la pompa avvitando la base su una superficie stabile.

OPERAZIONE

1. Questa pompa deve essere innescata prima di ogni utilizzo. Tieni brocca (non inclusa) di acqua vicino alla pompa per questo scopo. P la maniglia su e giù mentre versi circa un quarto di gallone di acqu parte superiore della pompa per innescarla e avviare il flusso d'acqua

NOTA: NON FERMARE IL POMPAGGIO DELLA MANIGLIA FINO AL TERMINE. L'arresto, anche momentaneo, farà sì che la pompa perda l'adescamento e non funzioni più fino al successivo adescamento.

1. Non pompare acqua potabile da questa pompa.

Il produttore e/o il distributore hanno fornito l'elenco delle parti e lo si di montaggio in questo manuale solo come strumento di riferimento. N produttore né il distributore rilasciano alcuna dichiarazione o garanzia o alcun tipo all'acquirente che lui o lei sia qualificato per effettuare ripar al prodotto o che lui o lei sia qualificato per sostituire parti del prod Infatti, il produttore e/o il distributore dichiarano espressamente che tutri riparazioni e le sostituzioni di parti devono essere eseguite da tecnici

certificati e autorizzati e non dall'acquirente. L'acquirente si assume tut rischi e le responsabilità derivanti dalle sue riparazioni al prodotto origo alle parti di ricambio dello stesso o derivanti dalla sua installazione parti di ricambio dello stesso.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

RAPPRESENTANTE DELLA CE: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Francoforte sul Meno.

RAPPRESENTANZA DEL REGNO UNITO: CONSULENZA YH LIMITATA.

Importato negli USA: Sanven Technology Ltd.
