INSTRUKCJA OBSŁUGI SG-01 MSW

Niniejsza instrukcja obsługi została przetłumaczona dla wygody użytkownika przy użyciu tłumaczenia maszynowego. Podjęto rozsądne wysiłki, aby zapewnić dokładnie tłumaczenie; jednak żadne automatyczne tłumaczenie nie jest doskonałe, ani nie ma na celu zastąpienia ludzkich tłumaczy. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. Jeśli pojawią się jakiekolwiek pytania związane z dokładnością informacji zawartych w instrukcji obsługi, należy zapoznać się z angielską wersją tych treści, która jest wersją oficjalną.

Dane techniczne

Opisparametru	Wartośćparametru
Nazwa produktu	PISTOLET NATRYSKOWY
Model	MSW-SG-01
Wymiary [Szerokość x Głębokość x Wysokość; mm]	120 x 290 x 260
Cieżar [kg]	1,4
Pojemność zbiornika [L]	1,1
Maksymalne ciśnienie robocze:Zalecane ciśnienie robocze:[bar/MPa/psi]	8 / 0,8 / 1164-6 / 0,4-0,6 / 58-87
Poziom mocy akustycznej L_wA dB(A)	94
Poziom ciśnieniaakustycznego L_pA dB(A)	83
Poziom emisji wibracji	<2,5 m/ s^2
Zużycie powietrza	~ 140 L/min

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

CE	Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.
	Przed użyciem należy zapoznać się z instrukcją.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
	Stosować ochronę słuchu. Narażenie na hałas może powodować utratę słuchu.
	Założyć okulary ochronne.
	Stosować maskę przeciwpyłową (ochrona dróg oddechowych).
	Stosować rękawice ochronne.
	Stosować kombinezon ochronny.
	UWAGA! Ostrzeżenie przed silnym hałasem!

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

2. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do: PISTOLET NATRYSKOWY.

2.1. Bezpieczeństwo w miejscu pracy

a) Utrzymuj porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.

b) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.

c) W razie wątpliwości, czy urządzenia działa poprawnie, należy skontaktować się z serwisem producenta.

d) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!

e) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione. (Nieuwaga może spowodować utratę kontroli nad urządzeniem).

f) W miejscach szczególnie zagrażających uszkodzeniem należy używać węży zbrojonych.

g) Podłączanie i odłączanie przewodu ciśnieniowego powinno odbywać się przy zamkniętym zaworze powietrza.

h) W czasie rozpoczęcia pracy z urządzeniem należy stopniowo zwiększać dopływ powietrza do urządzenia w celu upewnienia się, że działa ono prawidłowo. W przypadku zauważenia nieprawidłowej pracy urządzenia należy natychmiast odłączyć je od sprężonego powietrza i skontaktować się z serwisem producenta.

i) Nie wolno kierować przewodu ciśnieniowego w kierunku swoim lub innych osób lub zwierząt.
j) Nie wolno odcinać dopływu sprężonego powietrza przez zgniatanie lub zaginanie przewodów ciśnieniowych.
k) Nie używać urządzenia bez zamontowanej dyszy.
I) Zabrania się osobom postronnym przebywania w miejscu pracy.
m) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

Pamiętać! należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.2. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.
b) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.
c) Należy używać środków ochrony osobistej wymaganych przy pracy urządzeniem wyszczególnionych w punkcie 1 objaśnienia symboli. Stosowanie odpowiednich, atestowanych środków ochrony osobistej zmniejsza ryzyko doznania urazu.
d) Aby zapobiegać przypadkowemu uruchomieniu upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania.
e) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umożliwia to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.
f) Powietrze pod ciśnieniem może powodować ciężkie obrażenia.
g) Zaleca się stosować ochronę oczu, uszu i dróg oddechowych.
h) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.
i) Należy zabezpieczyć obrabiany element, szczególnie niewielkiej wielkości przed przypadkowym przesunięciem np. blokując go za pomocą imadła.
j) Podczas pracy z urządzeniem wytwarza się pył mogący zawierać szkodliwe substancje, należy użytkować urządzenie w bardzo dobrze wentylowanym pomieszczeniu oraz używać maski ochronnej z filtrem.

2.3. Bezpieczne stosowanie urządzenia

a) Nie należy przeciązać urządzenia. Używać narzędzi odpowiednich do danego zastosowania. Prawidłowo dobrane urządzenie wykona lepiej i bezpieczniej pracę dla którego zostało zaprojektowane.
b) Przed przystąpieniem do regulacji, wymiany osprzętu lub odłożeniem narzędzia należy odłączyć przewód ciśnieniowy. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.
c) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nie znajdujących urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
d) Utrzymuj urządzenie w dobrym stanie technicznym. Sprawdzaj przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddaj urządzenie do naprawy przed użyciem.
e) Urządzenie należy chronić przed dziećmi.
f) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
g) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie ośłon lub odkręcać śrub.
h) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane.
i) Należy unikać sytuacji gdy urządzenie podczas pracy, zatrzymuje się pod wpływem dużego obciążenia. Może spowodować to przegrzanie się elementów napędowych i w konsekwencji uszkodzenie urządzenia.
j) Nie wolno dotykać części lub akcesoriów ruchomych, chyba że urządzenie zostało odłączone od zasilania.
k) Nie wolno przenosić lub wieszać urządzenia za przewód ciśnieniowy.
I) Czynności konserwacyjne oraz wymianę przewodów, dysz itp. należy wykonywać tylko i wyłącznie przy odłączonym dopływie spreżonego powietrza oraz opróżnionym z ciśnienia zbiorniku.
m) Do zasilania urządzenia używać powietrza, zabrania się używania innych gazów.
n) Urządzenie transportować w pozycji pionowej.
o) W urządzeniu można stosować tylko i wyłącznie specjalnie przeznaczony do piaskarek materiał do piaskowania. Zabrania się używania zwykłego piasku!
p) Zawsze gdy urządzenie jest transportowane lub nieużywane należy zmniejszyć ciśnienie w zbiorniku z piaskiem. Manometr powinien wskazywać wartość 0.

q) Nie należy przekraczać zalecanego ciśnienia zasilania, ponieważ może to uszkodzić urządzenie.

r) Nie wolno przekraczać maksymalnej dopuszczalnej wartości ciśnienia roboczego urządzenia!

UWAGA! Pomimo iż urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Produkt jest przeznaczony do natryskiwania płynnego materiału zgormadzonego w dołączonym pojemniku np. chemii, środka konserwującego itp.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

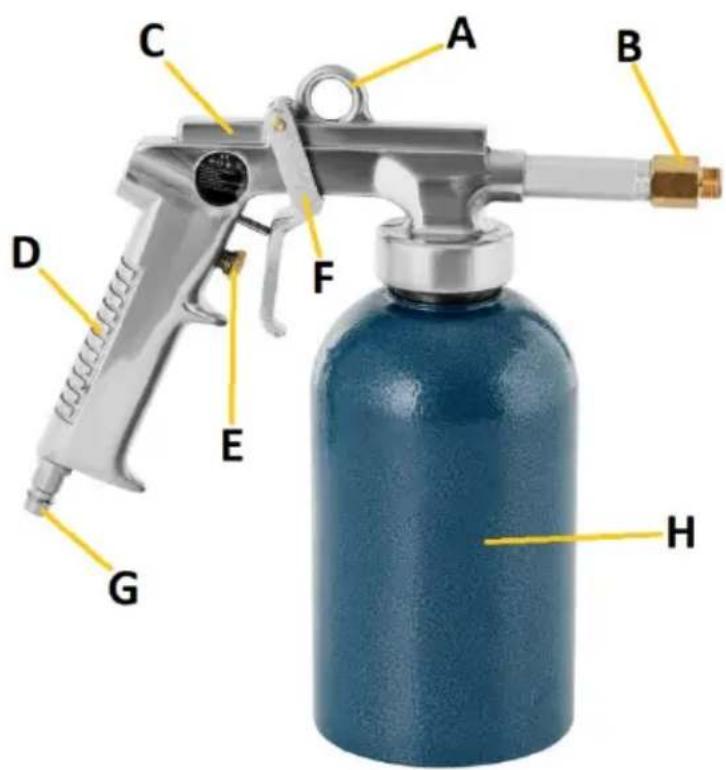

3.1. Opis urządzenia

A. Uchwyt do wieszania
B. Końcówka/adapter do szybkozłącza
C. Korpus pistoletu
D. Rękojeść
E. Pokrętło (stoper) regulacji strumienia
F. Spust
G. Końcówka pneumatyczna (do szybkozłącza)
H. Pojemnik na natryskiwany materiał

a. Wąż elastyczny z sondą do profili zamkniętych
b. Wąż elastyczny z zagiętą końcówką

3.2. Przygotowanie i użytkowanie

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może przekraczać 45°C a wilgotność względna nie powinna przekraczać 85%. Urządzenie należy używać tylko w miejscach dobrze wentylowanych. Nie należy zasłaniać wylotu powietrza urządzenia. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni. Urządzenie należy zawsze użytkować poza zasięgiem dzieci, zwierząt oraz osób ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Miejsce pracy urządzenia powinno zapewniać natychmiastowy dostęp do zaworu wyłączającego dopływ sprężonego powietrza. Należy pamiętać o tym, by ciśnienie powietrza zasilającego urządzenie nie przekraczało zalecanego zakresu. Dostarczone do urządzenia powietrze powinno być oczyszczone oraz osuszone. Minimalna średnica zasilającego węza pneumatycznego powinna wynosić 10 mm.

MONTAŻ URZĄDZENIA i UŻYTKOWANIE

- Urządzenie zamocować do węża pneumatycznego przyłączonego do instalacji pneumatycznej (podczas instalacji dopływ powietrza powinien

być zakręcony) poprzez końcówkę pneumatyczną (G) na spodzie rękojeści (D).

WAŻNE: przy wężu pneumatycznym zasilającym przekraczającym 8 m długości należy zwiększyć ciśnienie zasilające.

• Zamocować na końcówce adapter do szybkozłącza pneumatycznego o dobrać odpowiedni wąż z końcówką. Sprawdzić instalacje na szczelność odkręcając dopływ sprężonego powietrza i naciskając kilkukrotnie spust, następnie po odpuszczeniu spustu przysłuchać się, czy powietrze gdzieś nie ucieka.
• Jeśli instalacja jest szczelna można odkręcić od korpusu (C) pojemnik (H) i napełnić go materiałem natryskowym. Po napełnieniu przykręcić go szczelnie do korpusu pistoletu.
• Wykonać krótki natrysk testowy np. na kawałku tektury, by skontrolować i ew. wyregulować strumień przy pomocy pokrętła (E) na rękojeści (D).
• Można rozpoczynać pracę urządzeniem, przy czym należy unikać pozycji pistoletu z pojemnikiem do góry nogami.

3.3. Czyszczenie i konserwacja

a) Produkt czyścić zawsze po zakończeniu używania go. Po odkręceniu zbiornika wydmuchać resztki zgromadzonego w pistolecie materiału naciskając spust pistoletu. Podobnie przepłukać i wydmuchać użytką sondę. Dokładnie wypłukać pojemnik z resztek materiału.
b) Nigdy nie pozostawiać w pistolecie oraz pojemniku resztki niezużytego materiału natryskowego.
c) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć (lub przedmuchać sprężonym powietrzem), zanim urządzenie zostanie ponownie użyte.
d) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocia i bezpośrednim promieniowaniem słonecznym.
e) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.
f) Do czyszczenia należy używać miękkiej ściereczki i/lub delikatnego pędzelka oraz rozpuszczalnika (np. nitro albo zmywacza silikonowego).
g) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki) ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.

3.3. ČISTĚNÍ A ÚDRŽBA

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczo- nego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segreg- gacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

ul. Nowy Kisielin-Innowacyjna 7

66-002 Zielona Góra | Poland, EU

e-mail: [e-mail]
