INSTRUKCJA OBSŁUGI DDM-O5300S MSW

Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody za pomocą tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładnie tłumaczenie. Należy jednak pamiętać, że żadne tłumaczenie automatyczne nie jest doskonałe i nie ma na celu zastąpienia tłumaczy-ludzi. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. W razie jakichkolwiek pytań co do dokładności informacji zawartych w Instrukcji obsługi prosimy zapoznać się z wersją angielską tej instrukcji, która jest wersją oficjalną.

Dane techniczne

Parametru opis	Parametru wartość
Nazwa produktu	Wiertarka diamentowa
Model	MSW-DDM-O5000S	MSW-DDM-O5300S
Napięcie znamionowe [V] / Częstotliwość [Hz]	230 / 50
Moc znamionowa[W]	3600 3700
Zakres wiertła do betonu [mm]	300 350
Prędkość bez obciążenia [obr./min]	100-730 100-610
Wymiary [Szerokość x Głębokość x Wysokość; mm]	Wymiary: 570x340x920 Wymiary: 550x330x930
Cieżar [kg]	35,1 35,2

Instrukcja obsługi

OSTRZEŻENIE

Aby zapobiec porażeniu prądem elektrycznym lub wybuchowi pożaru, należy ściśle przestrzegać procedur podanych w instrukcji obsługi.

Urządzenie może obsługiwać wyłącznie personel specjalistyczny. Prosimy nie pozwalać na jego obsługę innym osobom. Nasza firma nie ponosi żadnej odpowiedzialności za jakiekolwiek naruszenie instrukcji obsługi, powodujące obrażenia ciała lub uszkodzenie maszyny.

Konserwacia maszyny mogą zajmować się wyłącznie osoby posiadające certyfikat.

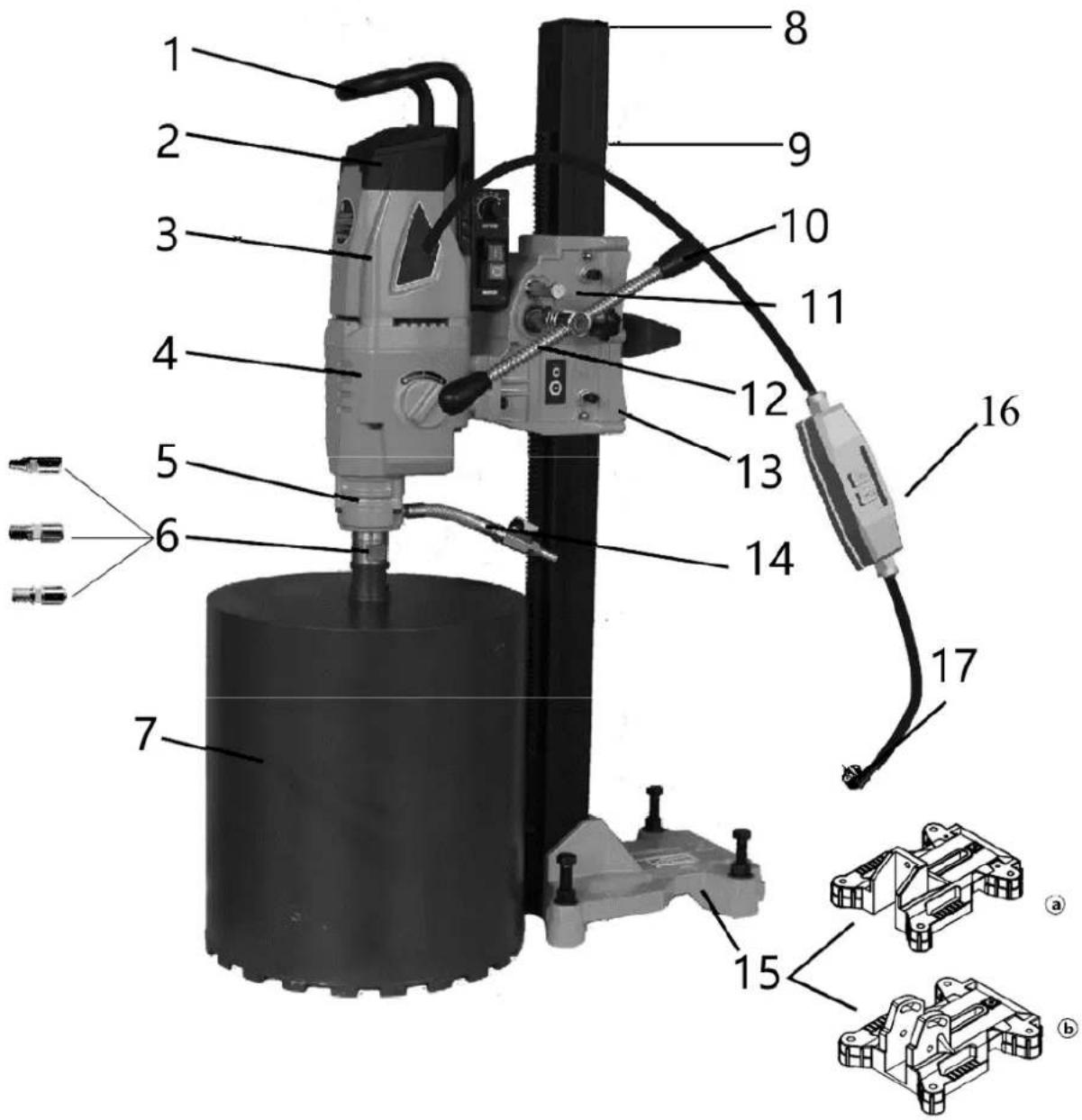

PRODUKUJ LVSTRUCTURAL KRÓTKIE WPROWADZENIE

1. Podniesiony uchwyt
2. Obudowa stojana

3. Krag wodny

4. Bit

5. Pręt kwadratowy
6. Litr zmniejsz naczynie
7. Litr zmniejsza osłone tylną
8. Podstawa (a: zwykła; b: kątownik taśmowy)

9. Przewód zasilania

10. Górna pokrywa

11. Obudowa przekładni
12. Wał główny (a: metryczny; b: gruby ząb; c: ząb kwadratowy; d: ząb produkowany w Wielkiej Brytanii)
13. Pokrycie pośrednie
14. Uchwyt kulowy z bakelitu
15. Biegun
16. Kranik
17. Zabezpieczenie przed wyciekiem prądu

CHARAKTERYSTYKA TECHNICZNA OPISUJE

Wiertarki z powyższej serii można instalować wyłącznie na ramie. Maszyna ta jest przeznaczona do użytku przez osoby posiadające profesjonalne przeszkolenie, wykonujące otwory wiertnicze w materiałach takich jak skała, żelbet i materiał smołowy lub pobierające rdzeń. Jeśli średnica otworu przekracza 250 mm, do zamocowania należy użyć wytrzymałych śrub rozporowych. W procesie cięcia, woda chłodząca przepływa przez zawór kulowy, aby przedostać się przez wiertło, dociera do złamanych wierteł i jednocześnie chłodzi głowicę noża wiertła (wilgotny stan, który dociera do krawędzi).

Wiertło diamentowe to narzędzie do wiercenia rur o kształcie wydrążonym, którego przednia część, po spawaniu (lub spiekaniu), przechodzi w górę i zawiera diament. W razie potrzeby woda chłodząca może zbierać się w specjalnej instalacji (kolektorze wody).

INSTRUKCJA BEZPIECZNEJ PRACY

1. Utrzymuj czyste środowisko pracy :

Utrzymuj porządek w miejscu pracy, ponieważ bałagan może być przyczyną wypadków.

2. Przygotuj miejsce pracy :

Przed rozpoczęciem pracy należy oczyścić miejsce pracy. Nie należy używać elektronarzędzi w deszczu ani w pobliżu materiałów łatwopalnych.

3. Unikaj porażenia prądem :

Aby uniknąć porażenia prądem elektrycznym, nie należy dotykać rękoma uziemionych części, takich jak rury metalowe, rury grzewcze, pièce lub pojemniki na węgiel.

4. Trzymaj dzieci i osoby nieprzeszkolone z daleka :

Należy upewnić się, że dzieci i osoby nieprzeszkolone nie znajdują się w pobliżu miejsca pracy i nie obsługują narzędzi elektrycznych.

5. Przechowuj narzędzia bezpiecznie :

Gdy nie używasz elektronarzędzi, przechowuj je w suchym miejscu, niedostępnym dla dzieci.

6. Nie przeciążaj narzędzia :

Aby uzyskać optymalną wydajność, należy używać narzędzia w określonym zakresie obciążeń.

7. Noś odpowiedni sprzęt ochronny :

Unikaj noszenia luźnej odzieży i biżuterii, które mogą zostać wciągnięte w ruchome części. Należy nosić ochronniki słuchu, gumowe rękawice i antypoślizgowe buty. Jeśli masz długie włosy, noś kask ochronny.

8. Rozważ użycie systemu odpylania :

W razie konieczności podłącz maszynę do systemu odpylania.

9. Prawidłowo obchodź się z kablem zasilającym :

Nie należy używać przewodu zasilającego niezgodnie z jego przeznaczeniem. Nie ciągnij za przewód i nie odłączaj urządzenia od zasilania ciągnąc za przewód.

10. Utrzymuj prawidłową postawę :

Unikaj pochylania się i przyjmowania niewygodnej pozycji. Upewnij się, że stoisz stabilnie i zachowaj równowagę.

11. Prawidłowa konserwacja narzędzia :

Podczas wymiany narzędzi należy postępować zgodnie z instrukcją. Regularnie sprawdzaj, czy narzędzie i jego przewód zasilający nie są uszkodzone. Utrzymuj uchwyt w stanie suchym i wolnym od oleju.

12. Odłącz zasilanie przed konserwacją:

Odlącz narzędzie od zasilania przed przystąpieniem do prac konserwacyjnych lub wymiany bitów, zwłaszcza jeśli nie będzie używane przez dłuższy czas.

13. Upewnij się, że na maszynie nie pozostawiono żadnych narzędzi :

Przed uruchomieniem maszyny należy upewnić się, że na wiertle lub powierzchni roboczej nie pozostawiono żadnych narzędzi (np. kluczy).

14. Unikaj przypadkowego uruchomienia :

Przenosząc urządzenie lub podłączając je do źródła zasilania, nie należy kłaść palców na przełączniku. Przed podłączeniem upewnij się, że przełącznik jest w pozycji „wyłączony”.

15. Używaj odpowiednich przedłużaczy do użytku na zewnątrz

W przypadku korzystania z narzędzia na zewnątrz należy stosować przedłużacz spełniający wymogi bezpieczeństwa.

16. Pozostań skupiony :

Nie należy używać narzędzia, jeżeli jest się zmęczonym, pod wpływem alkoholu lub po zażyciu leków.

17. Wybierz właściwy bit i prędkość :

Wybierz odpowiedni bit do danego materiału i ustaw maszynę na właściwą prędkość. Jeżeli wiertło kołysze się w trakcie pracy, należy przerwać wiercenie i sprawdzić ustawienie wiertła względem wrzeciona, aby uniknąć uszkodzenia urządzenia lub stworzenia zagrożenia.

Instrukcja instalacji i obsługi wiertarki diamentowej

Ważna uwaga: Przed rozpoczęciem instalacji należy upewnić się, że główny wyłącznik zasilania jest w pozycji „WYŁĄCZONY”.

Krok 1: Inspekcja

1. Rozpakowanie i kontrola: Otwórz opakowanie i porównaj jego zawartość z planem załadunku kontenera. Sprawdź maszynę i jej części pod kątem ewentualnych uszkodzeń powstałych podczas transportu.
2. Sprawdzenie napięcia: Upewnij się, że napięcie w miejscu pracy jest zgodne z napięciem podanym na tabliczce znamionowej maszyny.
3. Kontrola akcesoriów: Sprawdź, czy w opakowaniu znajdują się wszystkie elementy dołączone do zestawu, wymienione w planie załadunku kontenera.

Krok 2: Podłączanie źródła zasilania

1. Zgodność z normami: Zgodnie z normami Unii Europejskiej EN61029 i IEC1029-2-6, wiertnice diamentowe używane do pracy na mokro muszą być wyposażone w wyłącznik różnicowopрядowy (RCD) w celu ochrony przed upływem prądu. Upewnij się, że gniazdko elektryczne jest prawidłowo uziemione.
2. Zabezpieczenie RCD: Nasz produkt został wyposażony w zabezpieczenie RCD, które obejmuje ochronę przed upływem prądu i wyzwalanie podnapięciowe. Po podłączeniu źródła zasilania należy upewnić się, że wyłącznik RCD jest w pozycji „ON”.
3. Spadek napięcia: Jeśli nastąpi spadek napięcia, wyłącznik różnicowopрядowy automatycznie odłączy zasilanie. Gdy napięcie powróci do normy, zresetuj RCD naciskając przycisk „RESET”. Podany prąd roboczy wyłącznika RCD wynosi 30 mA.
4. Źródło wody: Upewnij się, że źródło wody jest czyste i nie zawiera zanieczyszczeń, np. piasku, które mogą uszkodzić uszczelki wodne urządzenia. Maksymalne dopuszczalne ciśnienie wody wynosi 3 BAR.

Krok 3: Podłączenie źródła wody

1. Podłączenie dopływu wody: Urządzenie jest wyposażone w elastyczną rurę doprowadzającą wodę z szybkozłączem, co ułatwia podłączenie do wzmocnionego drutem węża ssącego w systemie doprowadzania wody.

Krok 4: Testowanie bezpieczeństwa

1. Wstępne testowanie: Naciśnij wyłącznik generatora i wyłącznik łagodnego rozruchu maszyny, aby upewnić się, że działa ona płynnie.
2. Testowanie wyłącznika RCD: Naciśnij przycisk „TEST” na wyłączniku RCD. Maszyna powinna przestać działać, co oznacza, że wyłącznik różnicowoprądowy działa prawidłowo. Po zakończeniu testu przywróć zasilanie maszyny, naciskając przycisk „RESET” na wyłączniku różnicowoprądowym.
3. Bezpieczeństwo w wodzie: Nigdy nie zanurzaj wyłącznika różnicowoprądowego w wodzie. Regularnie testuj wyłącznik RCD naciskając przycisk „TEST”, aby upewnić się, że działa prawidłowo.

Uwaga końcowa: Jeżeli wyłącznik różnicowopрядowy nie działa prawidłowo, nie należy używać urządzenia. Operatorzy nie powinni obsługiwać wiertnicy diamentowej bez sprawnego wyłącznika różnicowopрядowego.

Kroki korzystania z wiertarki diamentowej

1. Wybierz odpowiednie wiertło diamentowe

• Wybierz odpowiedni bit: Główny wał naszej firmy obsługuje cztery powszechnie używane rodzaje bitów. Wybierz wysokiej jakości wiertło diamentowe, które jest ostre i odpowiednie do danego zadania.
• Zachowaj odstęp: Upewnij się, że wiertło diamentowe ma wystarczający odstęp między grubością głowicy wiertła a ścianką rurki, co ułatwi jego ustawienie. Wiertło powinno mieć luz (luz) większy od grubości ścianki rurki, aby zapewnić płynną pracę.
• Przygotowanie bitu: Nałoż na bit wodoodporną farbę olejną, aby ułatwić późniejsze wyjmowanie bitu. Upewnij się, że bicie promieniowe wiertła (mimośrodowość) nie przekracza 1 mm.

2. Zabezpiecz ramę

- Metody mocowania: Do najczęściej stosowanych metod mocowania ramy należą: użycie śrub rozporowych, odsysanie próżniowe lub stosowanie zwykłych podpór.

Śruby rozporowe: Najczęściej stosowaną metodą jest użycie śrub rozporowych. Upewnij się, że średnica metalowej śruby rozporowej i samej śruby wynosi co najmniej 12 mm.
○ Odsysanie próżniowe: W przypadku stosowania odsysania próżniowego należy upewnić się, że pompa próżniowa jest wydajna, a pierścień uszczelniający jest nienaruszony i nieuszkodzony.
- Podpórki: Używając podpórek, należy upewnić się, że rama jest stabilna.

- Wyrównanie ramy: W przypadku stosowania śrub rozporowych:

• Sprawdź, czy powierzchnia i podstawa maszyny są równe. Jeżeli podstawa nie jest wypoziomowana, należy użyć klucza dołączonego do urządzenia, aby wyregulować cztery śruby regulacyjne na podstawie, aż do uzyskania równowagi.
  ○ Po zamocowaniu maszyny należy upewnić się, że generator nie przesuwa się po zębatce. Pociągnij i poruszaj słupkiem, aby mieć pewność, że nie będzie się kołysał ani przesuwał podczas korzystania z maszyny.

- Zalecenie: Zdecydowanie zalecamy użycie śrub rozporowych w celu zabezpieczenia ramy. Aby zapewnić optymalną stabilność, należy umieścić śruby rozporowe jak najbliżej filaru. Firma nie ponosi odpowiedzialności za problemy wynikające z niewłaściwego zabezpieczenia maszyny.

3. Rozpocznij wiercenie

- Wykwalifikowana obsługa: Ten sprzęt powinien być obsługiwany wyłącznie przez przeszkolonych profesjonalistów. Nadaje się do wiercenia otworów w materiałach takich jak skała, żelbet i asfalt, a także do wiercenia rdzeniowego. Zawsze należy dokładnie przestrzegać instrukcji obsługi. - Zaopatrzenie w wodę: Upewnij się, że przez zawór kulowy dostarczana jest odpowiednia ilość wody, aby dokładnie wypłukać zanieczyszczenia. Jeżeli maszyna napełnia się mieszanką błota i wody, oznacza to, że dopływ wody jest niewystarczający.

○ Ciśnienie podawania: W razie potrzeby należy zastosować odpowiednie ciśnienie podawania. Niewystarczające ciśnienie może spowodować zużycie diamentowej końcówki wiertła, co znacznie obniży wydajność wiercenia. Czasami podczas cięcia twardszych materiałów, takich jak węglik krzemu (SIC), wiertło może wymagać dodatkowej regulacji, aby zapobiec wibracjom i mieć pewność, że diament pozostanie nienaruszony.
○ Cięcie metalu: W przypadku kontaktu z metalem należy zmniejszyć prędkość i zwiększyć siłę posuwu.
Przeszkoda: Jeżeli wiertło utknie, nie należy zmuszać urządzenia do kontynuowania pracy. Natychmiast zatrzymaj maszynę i za pomocą klucza nastawnego ostrożnie poluzuj wiertło przed wznowieniem wiercenia.

- Wiercenie pionowe: Podczas wiercenia w górę należy używać specjalnego zbiornika na wodę, aby zapobiec przedostawaniu się wody do generatora. Jeżeli maszyna niespodziewanie się zatrzyma, należy ją ponownie uruchomić dopiero po upewnieniu się, że wiertło może się swobodnie obracać i nie jest

SPRZĘGŁO CIERNE

Sprzęgło ma za zadanie zapewnić ochronę operatora, maszyny i narzędzia w warunkach dużego przeciążenia mechanicznego. Aby jednak zapobiec uszkodzeniom, należy upewnić się, że sprzęgło pozostaje rozłączone nie dłużej niż 3–4 sekundy pod obciążeniem. Długotrwałe rozłączanie może spowodować gwałtowny wzrost temperatury, co prowadzi do zużycia tarcz ciernych.

WYŁĄCZNIK GŁÓWNY I URZĄDZENIE ZABEZPIECZAJĄCE

• Po naciśnięciu przełącznika maszyna (przełącznik łagodnego startu) uruchomi się płynnie. Jeżeli maszyna zostanie przeciążona, elektroniczny wyłącznik zabezpieczający ostrzeże operatora o przeciążeniu za pomocą zauważalnych wahań napięcia. Jeżeli obciążenie nie zostanie zmniejszone, przełącznik wyłączy się automatycznie po kilku sekundach. Po usunięciu obciążenia maszynę można ponownie uruchomić, a ona sama uruchomi się bez problemów.
• Przed ponownym uruchomieniem należy upewnić się, że wiertło może się swobodnie obracać i nie jest zablokowane w otworze. Jeżeli maszyna zostanie poddana działaniu napięcia wyższego niż 260 V, może to spowodować poważne uszkodzenia, a nawet spalenie generatora. W przypadku stosowania generatora do zasilania, należy upewnić się, że napięcie szczytowe nie przekracza 260 V.

REGULACJA PRĘDKOŚCI PRZEKŁADNI

L M H 3 pliki

Aby zwiększyć wydajność wiercenia, maszyny posiadają 3 rodzaje zmiany prędkości przekładni. W przypadku tego typu zadań pliki o dużej prędkości (H) są przeznaczone do cięcia małych wiórów i materiałów miękkich, pliki o dużej prędkości (M) są przeznaczone do cięcia małych wiórów i materiałów twardych; pliki o małej prędkości (L) są przeznaczone do cięcia dużych wiórów i materiałów twardych.

Aby zwiększyć wydajność wiercenia, maszyny wyposażone są w trzybiegowy układ przekładni:

• Wysoka prędkość (przekładnia H): odpowiednia do małych elementów i miękkich materiałów.
• Średnia prędkość (przekładnia M): idealna do wierteł średniej wielkości i twardszych materiałów.
• Niska prędkość (przekładnia L): najlepsza do dużych wiertel i bardzo twardych materiałów.

Instrukcje zmiany biegów:

1. Zmiana biegów: Biegi należy zmieniać zawsze wtedy, gdy maszyna stoi lub jest bliska zatrzymania.
2. Prawidłowe włączanie biegów: Podczas zmiany biegów należy upewnić się, że bieg jest w pełni włączony. Jeżeli po uruchomieniu maszyny wał główny nie obraca się lub słychać zgrzytanie, oznacza to, że koło zębate nie zazębiło się całkowicie. Natychmiast wyłącz maszynę i obracając wał główny w przód i w tył, przesuń gałkę zmiany biegów do żądanej pozycji, aż bieg zaskoczy prawidłowo.
3. Podczas pracy: Nigdy nie próbuj zmieniać biegów, gdy maszyna pracuje na pełnych obrotach, pod obciążeniem lub gdy wiertło jest zacięte. Aby uniknąć uszkodzeń, zawsze zatrzymaj maszynę przed zmianą biegów.

Proces ten pomaga zapewnić prawidłowe zazębienie kół zębatych i zapobiega uszkodzeniu maszyny.

Wada	Przyczyna	Metoda usuwania
Generator się nie włącza	Źródło zasilania jest zablokowane lub styki są luźne	Przywróć źródło zasilania, sprawdź wszystkie połączenia i dokręć je
	Szczotka węglowa jest zablokowana lub odłączona od komutatora	Zamontuj nową szczotkę węglową
	Zadziałał wyłącznik różnicowopрядowy i nie został zresetowany	Naciśnij przycisk resetowania, aby ponownie uruchomić generator.
	Zabezpieczenie przed wyciekiem jest uszkodzone	Wymień zabezpieczenie przed wyciekiem
Otwór wiertniczy jest zbyt wolny	Bit osiągnął kres swojego żywota	Wymień bit
	Ciśnienie zasilania jest zbyt niskie	Zwiększ ciśnienie podawania
	Powierzchnia wiertła jest zatkana zanieczyszczeniami	Wyczyść wiertło i zwiększ ciśnienie hydrauliczne
	Prędkość obrotowa jest zbyt wysoka	Zmień na niższą prędkość
	Przecinanie grubych prętów zbrojeniowych powoduje poślizg	Nieznacznie zmniejsz ciśnienie podawania, a następnie zwiększ je po przejściu przez
	Na dnie otworu gromadzą się zanieczyszczenia	Usuń zanieczyszczenia z dna otworu i zastosuj większe ciśnienie
	Przepływ wody jest utrudniony lub nie ma przepływu powrotnego	Sprawdź zawór wodny i sprawdź przepływ wody
	Bit stracił ostrość	Ponownie naostrzyć wiertło za pomocą ognioodpornej cegły lub ściernicy
Bloki bitowe	Zanieczyszczenia lub złamane kawałki pręta zbrojeniowego utknęły między wiertłem a ścianą otworu lub rama nie jest solidnie zamocowana	Zatrzymaj maszynę, użyj klucza, aby obrócić lub wyjąć wiertło, usuń przeszkodę i wyreguluj szczelinę tulei przesuwnej
Ściana wiertła szybko się zużywa	Wał główny jest niewspółosiowy	Naprawa lub wymiana wału głównego
	Bit jest źle ustawiony	Wymień bit
	Nie można usunąć prętów zbrojeniowych ani zanieczyszczeń z otworu	Popraw przepływ wody, wyjmij wiertło i wyczyść otwór
Wyciek wody	Pierścień uszczelniający szkieletu jest zużyty lub stary	Wymień pierścień uszczelniający szkieletu

KONSERWACJA

Instrukcje konserwacji

Ważna uwaga: Przed przystąpieniem do prac konserwacyjnych przy maszynie należy zawsze odłączyć ją od źródła zasilania, wyjmując wtyczkę z gniazdka.

1. Czyszczenie maszyny:

Do czyszczenia maszyny należy używać szmatki. Nie używaj wody do spryskiwania i mycia maszyny.
o Upewnij się, że woda nie dostanie się do generatora ani skrzynki rozdzielczej.
○ Utrzymuj odpowietrznik w czystości i nie blokuj go.
o Wyczyść wał główny i nasmaruj go olejem.

2. Smarowanie przekładni:

○ Po 300 godzinach pracy olej smarujący przekładnię powinien zostać wymieniony przez specjalistę, który wykona następujące czynności:

• Upewnij się, że maszyna jest zamocowana pionowo (z głównym wałem skierowanym w dół).
• Odkręć śruby kątowe 36 na obudowie skrzyni biegów i zdejmij alternator oraz pokrywę pośrednią.
• Wymień olej smarujący przekładnię na olej marki zalecanej przez producenta.
• Złoż maszynę w prawidłowej kolejności i upewnij się, że wszystko zostało prawidłowo zainstalowane.

○ Uwaga: Jeśli zauważysz jakikolwiek wyciek oleju smarującego, natychmiast przerwij korzystanie z maszyny, aby zapobiec uszkodzeniu przekładni.

3. Pierścień uszczelniający zestawu wodnego:

W przypadku wycieku wody chłodzącej z zestawu wodnego należy natychmiast wymienić pierścień uszczelniający. To zadanie powinno zostać wykonane przez fachowca w autoryzowanym punkcie naprawczym.

4. Szczotka węglowa:

o Po 300 godzinach pracy należy sprawdzić szczotkę węglową, aby określić, czy wymaga wymiany.
○ Wszelkie prace konserwacyjne związane z generatorem powinny być wykonywane przez fachowca.

Przestrzeganie tych zaleceń konserwacyjnych pomoże zapewnić wydajną i bezpieczną pracę maszyny.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
