INSTRUKCJA OBSŁUGI UV-C-PJ-11W T.I.P.

Deklaracja zgodności WE

My, firma T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, oświadczamy niniejszym na wyłączną odpowiedzialność, że niżej wymienione produkty spełniają podstawowe wymagania opisanych poniżej dyrektyw UE - oraz wszystkich ich zmian: 2006/95/EC, 2004/108/EC, 2011/65/EU.

Declaratie de conformitate CE

Przed uruchomieniem należy koniecznie przeczytać instrukcję użytkowania!

Szanowny Kliencie!

Gratulujemy zakupu nowego urządzenia firmy T.I.P.!

Produkt ten, jak wszystkie nasze wyroby, opracowano wg najnowszych osiągnięć techniki. Produkcja i montaż niniejszego urządzenia są zgodne z nowoczesnymi rozwiązaniami techniki pomp, wykorzystano tu niezawodne elektryczne, elektroniczne i mechaniczne podzespoły, które gwarantują wysoką jakość i długą żywotność nowo zakupionego urządzenia. Uważne zapoznanie się z instrukcją użytkowania pozwoli na pełne wykorzystanie możliwości technicznych urządzenia. W załączniku instrukcji przedstawiono odpowiednie ilustracje.

Życzymy Państwu zadowolenia z nowo zakupionego urządzenia.

Spis treści

1. Parametry techniczne .... 1
2. Zakres dostawy....1
3. Ogólne zasady bezpieczeństwa....1
4. Zakresy zastosowania i sposób działania....3
5. Instalacja....3
6. Konserwacja i pielęgnacja.... 3
7. Gwarancja 4
8. Serwis 5
9. Zamawianie części zamiennych....5
10. Załącznik....6

1. Parametry techniczne

Model	UV-C-PJ 11W
Pobór mocy lampy UV-C 13 W
Lampa zastępcza UV-C G 23 / 11 W
Żywotność lampy UV-C ca. 4.000 godzin
Rodzaj ochrony / klasa ochrony promiennika UV-C IPX4
Długość kabla przyłączeniowego promiennika UV-C 5 m
Napięcie / częstotliwość pierwotna (wejście) 230 V / 50 Hz
Rodzaj ochrony transformatora IPX4
Maks. natężenie przepływu ( Q_maks ) 3.000 l/h
Maks. ciśnienie robocze ( p_maks )	0,2 bar
Maks. temperatura pompowanej cieczy ( T_maks )	35 °C
Min. temperatura pompowanej cieczy	5 °C
Dla stawów do	10.000 l
Ciężar (netto)	1,6 kg
Wymiary filtra zamontowanego (szer. x gł. x wys.)	27,5 x 25,2 x 8 cm
Numer artykułu	30423

2. Zakres dostawy

T.I.P. UV-C lampa, 2 uchwyty mocujące, 2 przyłącza węża, instrukcja obsługi.

Sprawdzić urządzenie pod kątem uszkodzeń transportowych i kompletności. W przypadku uszkodzenia należy powiadomić niezwłocznie sprzedawcę - najpóźniej w terminie 8 dni od daty zakupu.

3. Ogólne zasady bezpieczeństwa

Proszę dokładnie przeczytać instrukcję użytkowania i zapoznać się z elementami obsługi i zasadami użycia urządzenia. Nie ponosimy odpowiedzialności za uszkodzenie powstałe w wyniku niezastosowania się do wskazówek i poleceń niniejszej instrukcji. Gwarancja nie obejmuje uszkodzeń będących wynikiem lekceważenia zaleceń i wskazówek zawartych w niniejszej instrukcji, Zachowaj niniejszą instrukcję i przekaż ją wraz z urządzeniem w przypadku jego dalszej sprzedaży.

Osoby, które nie zapoznały się z treścią instrukcji użytkowania urządzenia, nie mogą z niego korzystać.

Dopuszcza się możliwość korzystania z urządzenia przez dzieci powyżej 8 lat oraz osoby o ograniczonych zdolnościach manualnych, psychicznych i poznawczych, jak też osoby niewyszkolone technicznie w obsłudze urządzeń, jedynie pod nadzorem osób trzecich oraz w przypadku poinformowania o prawidłowym korzystaniu z urządzenia i wynikających z jego użytkowania ryzyk oraz zrozumieniu tych ryzyk przez użytkowników. Urządzenie nie służy do zabawy przez dzieci. Czyszczenie oraz konserwacja urządzenia nie może być przeprowadzana przez dzieci bez nadzoru.

Pompa musi być wyposażona w zabezpieczenie zaburzeń elektrycznych (wyłącznik RCD) o parametrach nie przekraczających 30mA.

Aby uniknąć ryzyk w przypadku uszkodzenia przewodu zasilającego urządzenie, może on zostać naprawiony jedynie przez producenta, autoryzowany serwis lub osoby legitymujące się odpowiednimi kwalifikacjami.

Nieprzestrzeganie tych wskazówek powoduje niebezpieczeństwo obrażeń osób i/lub szkód materialnych

Nieprzestrzeganie tych wskazówek powoduje niebezpieczeństwo porażenia elektrycznego, które może powodować obrażenia osób i/lub szkody materialne

Oprócz podstawowych przepisów bezpieczeństwa dot. ochrony przed wypadkami, należy przestrzegać następujących wskazówek:

1. Ostrzeżenie: Przed rozpoczęciem wszelkich prac instalacyjnych i konserwacyjnych odłączyć urządzenia elektryczne zanurzone w stawie od sieci, wyciągając wtyczkę z gniazdka. Urządzenie nie może być eksploatowane, jeśli w wodzie znajdują się osoby. Wyłączyć główny bezpiecznik domowej sieci elektrycznej przed odłączeniem kabla sieciowego, jeśli przejściówka lub gniazdko jest mokre. Nigdy nie transportować urządzenia, ciągnąc za przewód przyłączeniowy i/lub nie zawieszać urządzenia na przewodzie.

2. Ostrzeżenie: Niezamierzone użycie urządzenia lub uszkodzenie obudowy może spowodować wydostanie się niebezpiecznego promieniowania UV-C. Promieniowanie UV-C, nawet w niewielkiej dawce, może doprowadzić do uszkodzenia oczu lub skóry. NIGDY NIE PATRZEĆ BEZPOŚREDNIO NA WŁĄCZONA LAMPE UV-C

3. Ostrzeżenie: Promiennika UV-C nie wolno używać po wyjęciu go z obudowy urządzenia.

4. Upewnić się, że napięcie podane na tabliczce znamionowej urządzenia odpowiada napięciu sieciowemu.
5. Przed podłączeniem urządzenia do sieci upewnić się, że kabel sieciowy i urządzenie nie są uszkodzone. Urządzenia z widocznym uszkodzeniem nie mogą być używane.
6. Kabel sieciowy urządzenia musi tworzyć pętlę skierowaną w dół (DRIP LOOP), by uniknąć wpływania wody do gniazdka po kablu.

1. Do urządzenia musi być podłączony odpowiedni wyłącznik różnicowo-prądowy (wyłącznik FI) o prądzie wyzwalającym maks. 30 mA. Proszę zwrócić się w tej sprawie do wykwalifikowanego elektryka

2. Nie zakopywać kabla sieciowego w podłożu, tylko przestrzegać wskazówek instalacji zgodnie z obowiązującymi lokalnymi przepisami. Proszę zwrócić się w tej sprawie do wykwalifikowanego elektryka.

3. Podczas instalacji urządzenia unikać podnoszenia go za kabel sieciowy.

4. Przed uruchomieniem urządzenia upewnić się, że instalacja została poprawnie przeprowadzona.

5. Filtr umieścić w odstępie minimum 2 metrów od brzegu stawu; upewnić się, że jest on umieszczony w taki sposób, by uniknąć niezamierzonego wpadnięcia do wody oraz by obszar instalacji filtra nie został zalany.
6. Nie używać i nie przechowywać urządzenia w obszarach zagrożonych wystąpieniem mrozu. W zimie urządzenie należy zdemontować, opróżnić i przechowywać, zabezpieczając przed mrozem.
7. Urządzenia nie można włączać na sucho (bez przepływu wody).
8. Unikać stosowania urządzeń z cieczami żracymi lub korozyjnymi.

9. Temperatura pompowanej cieczy nie może przekraczać 35 °C (maks.) i nie może być niższa niż 2 °C.

10. Ostrzeżenie: Niniejsze urządzenie emituje promieniowanie UV-C, które może powodować uszkodzenie

oczu i skóry. Nie stosować lampy poza urządzeniem

1. Ostrzeżenie: Niniejsze urządzenie jest wykonane częściowo ze szkła! Obchodzić się ostrożnie z urządzeniem!
2. Nigdy nie podłączać filtra do publicznej sieci wodociągowej.
3. Filtr UV nie jest przeznaczony do zanurzania w wodzie. Jeżeli urządzenie przypadkowo wpadnie do wody, nigdy nie próbować go wyciągnąć przed wyjęciem wtyczki z gniazdka. Wtyczkę wyciągnąć również jeżeli część zewnętrzna urządzenia jest mokra

Uwaga! Stosowanie w stawach ogrodowych i ich strefie chronionej jest dopuszczalne tylko w przypadku, jeśli instalacja jest zgodna z obowiązującymi przepisami. Proszę zwrócić się w tej sprawie do wykwalifikowanego elektryka.

Zastosowanie w lub przy basenach, bądź stawach kąpielowych NIE jest dozwolone!

4. Zakresy zastosowania i sposób działania

Niniejsze urządzenie zostało zaprojektowane do użytku prywatnego, a nie do celów przemysłowych lub komercyjnych.

5. Instalacja

Przestrzegać również ilustracji znajdujących się w tekście lub umieszczonych w formie załącznika na końcu niniejszej instrukcji użytkowania. Liczby podane dalej w nawiasach odnoszą się do ilustracji 1 na końcu niniejszej instrukcji użytkowania.

5.1. Uruchomienie

Uwaga! Przestrzegać zasad bezpieczeństwa w odniesieniu do promiennika UV-C (patrz wyżej) i pompy! (patrz dołączona

instrukcja obsługi).

Umieścić gniazda przyłączeniowe w obszarze chronionym przed wodą i w odległości min. 2 m od brzegu stawu!

Podłączyć pompę zanurzeniową do sieci.

Sprawdzić, czy wąż jest szczelnie podłączony.

Podłączyć promiennik UV-C do sieci, włożyć wtyczkę do gniazdka.

Działanie lampy UV-C można kontrolować na podstawie niebieskiego migotania na przezroczystym króćcu wylotowym promiennika UV-C.

Dla tego systemu filtracji zalecamy pracę ciągła (24 godziny na dobę) w sezonie od marca do października.

Uwaga! Działanie systemu filtracji należy sprawdzać w regularnych odstępach czasu!

Z tego względu należy ustalić indywidualnie częstotliwość czyszczenia stawu, w zależności od rodzaju i zakresu zanieczyszczeń.

6. Konserwacja i pielęgnacja

Uwaga! Kabla przyłączeniowego tego urządzenia nie można wymienić. W przypadku uszkodzenia przewodu, umieszczony w filtrze promiennik UV-C ze statecznikiem nie nadaje się do dalszego użytkowania i należy go zutylizować zgodnie z przepisami. Naprawa nie jest możliwa, gdyż przewody przyłączeniowe są na stałe zalane.

• Lampa UV-C ma ograniczony okres działania (ok. 4000 godzin) i należy ją wymienić najpóźniej po sezonie (marzec do października). Odpowiednie lampy wymienne można otrzymać po adresem serwisowym podanym poniżej.
• Jeżeli filtr stawowy był wyłączony przez dłuższy czas, należy się upewnić, że banka ze szkła kwarcowego, otaczająca lampę UVC, jest czysta.
• Jeżeli filtr nie był używany przez dłuższy czas, może okazać się konieczna wymiana pierścieni uszczelniających ( w szczególności przy promienniku UV-C).

6.1. Czyszczenie promiennika UV-C i wymiana lampy

Demontaż

1. Przestrzegać zasad bezpieczeństwa.

PL

1. Odłączyć promiennik UV-C od sieci elektrycznej i zabezpieczyć przed ponownym włączeniem.
2. Całkowicie spuścić wodę.
3. Odkręcić pierścień gwintowany promiennika UV-C (1) zgodnie z ruchem wskazówek zegara i wyciągnąć oprawę promiennika oraz lampę (2) ostrożnie z bańki ze szkła kwarcowego (3).
4. Ostrożnie! Nie dotykać lampy UV-C (2) bezpośrednio ręką, założyć np. bawełniane rękawiczki!
5. Zdjąć oprawy lampy UV-C (2).
6. Wyjąć ostrożnie lampę UV-C (2) i w razie potrzeby wymienić na nową. Zużytych lamp UV-C nie można tłuc i wrzucać do odpadów komunalnych. Proszę zwrócić się w tej sprawie do miejscowego przedsiębiorstwa utylizacyjnego.
7. Bańkę ze szkła kwarcowego (3) wyjąć ostrożnie z obudowy i gruntownie wyczyścić. Zwracać przy tym uwagę na pierścień typu o-ring (4), umieszczony luźno na obudowie szklanej bańki. Nie stosować żadnych ostrych narzędzi. Jeżeli bańki ze szkła kwarcowego lub pierścienie typu o-ring są uszkodzone, należy je koniecznie wymienić.

Montaż:

1. Ułożyć prawidłowo pierścień typu o-ring (4) w rowku obudowy banki szklanej (3). Sprawdzić pierścień o-ring (4) pod kątem prawidłowego osadzenia w rowku kołnierza banki ze szkła kwarcowego (3).
2. Włożyć ostrożnie lampę UV-C (2) do oprawy i wsunąć oprawę promiennika z lampą do banki ze szkła kwarcowego (3). Zwracać przy tym uwagę, by wycięcia w bańce ze szkła kwarcowego (3) pasowały do jednostki przyłączeniowej (różna szerokość rowka).
3. Wsunąć ostrożnie bankę ze szkła kwarcowego (3) z lampą UV-C do obudowy promiennika UV-C. Należy przy tym zwracać uwagę, by ochrona wzroku UV wskazywała w kierunku króćca wylotowego, a wycięcia pasowały do obudowy promiennika UV-C. Następnie przykręcić pierścień gwintowany (3) do obudowy promiennika zgodnie z ruchem wskazówek zegara. Sprawdzić dokładne osadzenie i szczelność połączeń śrubowych.

7. Gwarancja

Niniejsze urządzenie wyprodukowano i sprawdzono wg najnowocześniejszych metod. Sprzedawca udziela gwarancję obejmującą jakość materiału i nienaganność wykonania zgodnie z przepisami prawnymi obowiązującymi w kraju zakupu urządzenia. Gwarancja rozpoczyna się w dniu zakupu. Opiera się na następujących warunkach:

W okresie obowiązywania gwarancji usunięciu podlegają wszystkie błędy wynikające z wad materiału lub błędów produkcyjnych. Reklamację należy zgłosić natychmiast po stwierdzeniu usterki.

Roszczenie gwarancyjne wygasa w przypadku ingerencji przez sprzedawcę lub osoby trzecie. Gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwym obchodzeniem się z urządzeniem, nieprawidłową obsługą, błędnym ustawieniem i przechowywaniem, niefachową instalacją, siłą wyższą lub pozostałymi zewnętrznymi czynnikami.

Części zużywające się, takie jak lampa UV i maty filtracyjne nie są objęte gwarancją.

Wszystkie części wykonano z największą starannością z materiałów wysokiej jakości mając na celu długą żywotność urządzenia. Naturalne zużycie części zależy od sposobu i częstotliwości użytkowania pompy oraz od przeprowadzanych prac konserwacyjnych. Przestrzeganie wskazówek dotyczących instalacji i konserwacji urządzenia podanych w niniejszej instrukcji zasadniczo przyczynia się do wydłużenia żywotności części podlegających naturalnemu zużyciu.

W przypadku zgłoszenia reklamacji zastrzegamy sobie prawo do naprawy uszkodzonych części, bądź wymiany części lub całego urządzenia. Wymienione części przechodzą na naszą własność.

Wyklucza się roszczenia o wypłacenie odszkodowania, o ile szkoda nie została wyrządzona celowo lub przez rażące niedbałstwo producenta.

Gwarancja nie uprawnia do roszczeń innego typu. Podstawę uznania gwarancji stanowi przedłożenie przez kupującego potwierdzenia zakupu. Potwierdzenie gwarancji ważne jest jedynie w kraju, w którym dokonano zakupu urządzenia.

Szczególne wskazówki:

1. Jeżeli urządzenie nie będzie prawidłowo działać, sprawdź najpierw, czy powodem tego stanu nie jest błąd w obsłudze urządzenia lub inna przyczyna niezwiązana z uszkodzeniem urządzenia.
2. Wysyłąc lub zanosząc uszkodzone urządzenie do naprawy, dołącz do niego koniecznie następujące dokumenty:

- Dowód zakupu

- Opis zaistniałego uszkodzenia (możliwie dokładny opis umożliwia sprawne rozpatrzenie reklamacji).

1. Przed dostarczeniem uszkodzonego urządzenia do naprawy, usuń wszystkie elementy dodane do oryginalnego urządzenia. Nie ponosimy odpowiedzialności za brak takich elementów po dokonaniu naprawy urządzenia.

8. Serwis

W przypadku roszczenia gwarancyjnego lub zakłóceń w pracy urządzenia skontaktuj się z punktem sprzedaży.

W razie potrzeby aktualną instrukcję obsługi w formie pliku pdf można zamówić wysyłając zapytanie na adres e-mail: [e-mail].

W przypadku zgłoszeń reklamacyjnych lub /i napraw pogwarancyjnych prosimy zwracać bezpośrednio do:

Dystrybutor:

T.I.P. Polska Sp. z o.o.

05-870 Błonie, Pass 20 H

Polska

Tel. [phone]

e-mail: [e-mail]

Serwis:

PPHU TECH-MIG

ul. Faradaya 1, 03-233 Warszawa

Polska

Tel. [phone]

e-mail: [e-mail]

Infolinia serwisowa: ż+48) 22 490 54 59

9. Zamawianie części zamiennych

Najszybszą, najprostszą i najbardziej korzystną metodą zamawiania części zamiennych jest złożenie zamówienia przez Internet. Na stronie firmy działa łatwy w obsłudze sklep internetowy z części zamiennymi umożliwiający złożenie zamówienia kilkoma kliknięciami. Poza tym podano tam obszerne informacje i wartościowe wskazówki dotyczące naszych produktów i akcesoriów. Zamieszczane są tam również informacje o nowych urządzeniach, prezentowane najnowsze trendy i rozwiązania z dziedziny techniki pomp.

Najszybszą, najprostszą i najbardziej korzystną metodą zamawiania części zamiennych jest złożenie zamówienia elektronicznie. Polecamy Państwu również bezpośredni kontakt z naszym biurem obsługi sprzedaży: tel. [phone], e-mail: [e-mail]

Dotyczy tylko krajów UE.

Nie wyrzucać urządzeń elektrycznych razem z domowymi śmieciami!

Zgodnie z Dyrektywą Europejską 2012/19/EG odnośnie zużytych urządzeń elektrycznych i elektronicznych oraz zgodnie z wdrożeniem do prawa krajowego zużyte urządzenia elektryczne muszą być zbierane oddzielnie i dostarczone do punktu ekologicznego zwrotnego przetworzenia. W przypadku wątpliwości prosimy zwrócić się do miejscowego przedsiębiorstwa utylizacji.

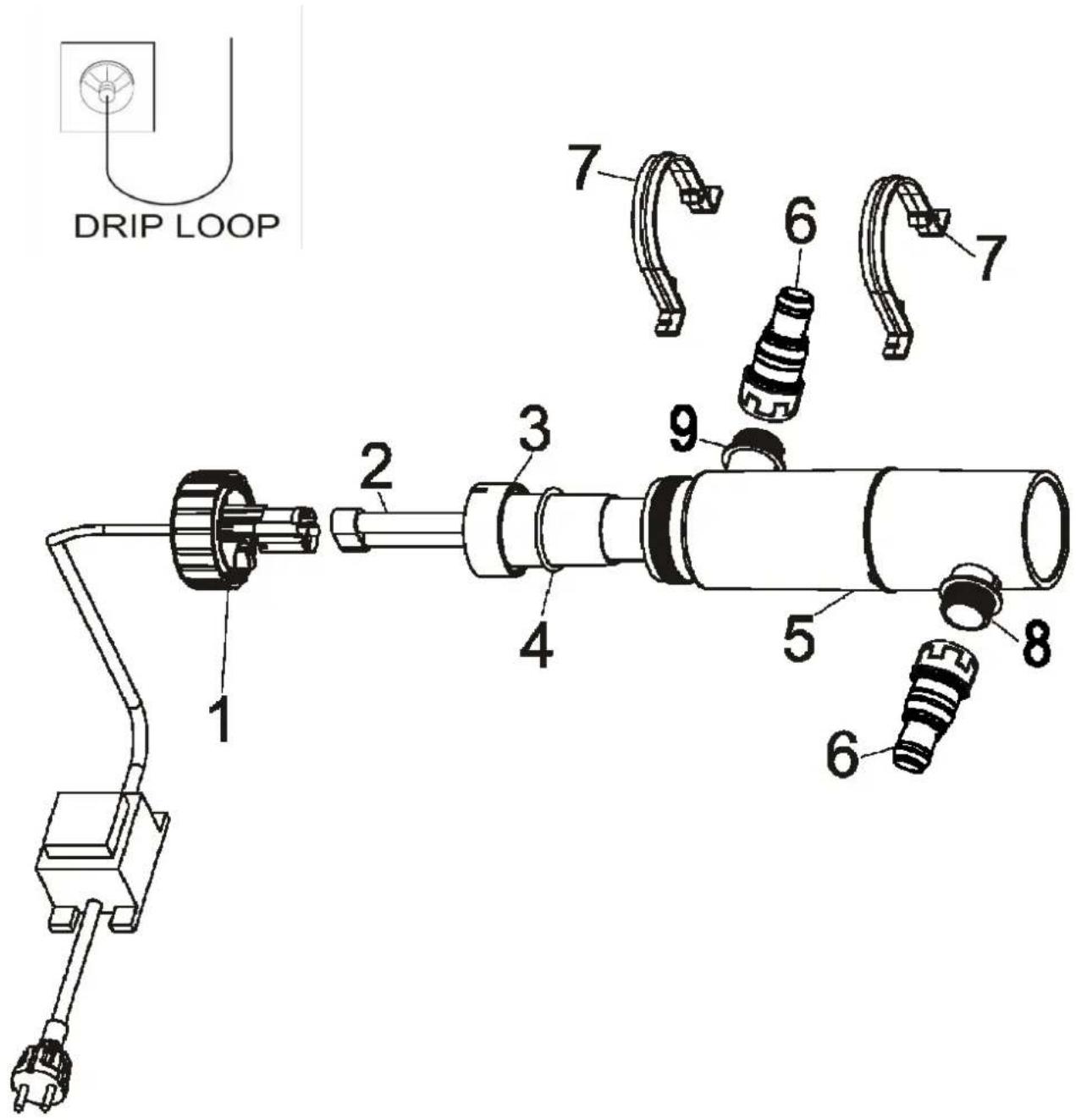

10. Załącznik

DRIP LOOP 1 2 3 4 5 6 7 6 7 8
