Vor Inbetriebnahme bitte unbedingt die Gebrauchsanweisung lesen!

Liebe Kundin, lieber Kunde,

herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.!

Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw. elektronischer und mechanischer Bauteile, so dass eine hohe Qualität und lange Lebensdauer Ihres neuen Produkts gewährleistet sind. Damit Sie alle technischen Vorzüge nutzen können, lesen Sie bitte die Gebrauchsanweisung sorgfältig durch. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Inhaltsverzeichnis

1. Technische Daten .... 1
2. Lieferumfang 1
3. Allgemeine Sicherheitshinweise....1
4. Einsatzgebiete und Wirkungsweise 3
5. Installation....3
6. Wartung und Pflege 4
7. Garantie 5
8. Bestellung von Ersatzteilen 6
9. Service 6
10. Anhang....7

1. Technische Daten

Modell	UV-C-PJ 11W
Leistungsaufnahme des UV-C-Strahler komplett 13 W
UV-C-Röhre Typ / Leistung G 23 / 11 W
Lebensdauer der UV-C-Röhre ca. 5.000 Stunden
Schutzart / Schutzklasse UV-C-Strahler (Symbol) IPX4
Länge Anschlusskabel UV-C-Strahler 5 m
Spannung / Frequenz primär (Input) 230 V / 50 Hz
Schutzart Transformator	IPX4
Durchflussmenge max. ( Q_max )	3.000 l/h
Betriebsdruck max. ( p_max )	0,2 bar
Höchsttemperatur der gepumpten Flüssigkeit ( T_max )	35 °C
Min. Temperatur der gepumpten Flüssigkeit	5 °C
Für Teiche bis	10.000 l
Gewicht (netto)	1,6 kg
Abmessungen montiert (B x T x H)	27,5 x 25,2 x 8 cm
Artikelnummer	30432

2. Lieferumfang

T.I.P. UV-C-Strahler, 2 Klemmbügel, 2 Schlauchanschlüsse, Bedienungsanleitung.

Überprüfen Sie das Gerät auf Transportschäden und Vollständigkeit. Im Falle eines Schadens muss der Einzelhändler unverzüglich - spätestens aber innerhalb von 8 Tagen ab Kaufdatum - benachrichtigt werden.

3. Allgemeine Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung bitte sorgfältig durch und machen sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch dieses Produktes vertraut. Wir haften nicht für Schäden, die in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung verursacht werden. Schäden in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung fallen nicht unter Garantieleistungen. Bewahren Sie diese Gebrauchsanweisung gut auf und legen sie bei der Weitergabe des Gerätes bei.

Mit dem Inhalt dieser Gebrauchsanweisung nicht vertraute Personen dürfen dieses Gerät nicht benutzen.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Gerät muss über eine Fehlerstrom Schutzeinrichtung (RCD / FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA versorgt werden.

Wenn die Netzanschlussleitung der UV-C Einheit beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Hinweise und Anweisungen mit folgenden Symbolen sind besonders zu beachten:

Eine Missachtung dieser Anweisung ist mit der Gefahr eines Personen- und/oder Sachschadens verbunden

Eine Missachtung dieser Anweisung ist mit der Gefahr eines elektrischen Schlages verbunden, der zu Personen- und/oder Sachschäden führen kann

Bitte beachten Sie neben den grundlegenden Sicherheitsbestimmungen zur Vermeidung von Unfällen die folgenden Hinweise:

1. Warnung: Trennen Sie vor der Durchführung von jeglichen Installations- oder Wartungsarbeiten in das Becken eingetauchte Elektrogeräte von der Stromquelle indem Sie den Stecker aus der Steckdose ziehen. Die Geräte dürfen nicht betrieben werden, wenn sich Personen im Wasser befinden. Netzstecker stets vor Feuchtigkeit schützen. Schalten Sie die Hauptsicherung des Hausstromnetzes aus vor dem Herausziehen des Netzkabels, falls der Verbindungsstecker oder die Netzsteckdose nass sein sollten. Die Geräte niemals an der Netzanschlussleitung transportieren und/oder aufhängen.

2. Stellen Sie sicher, dass die auf dem Typenschild des Gerätes angegebene Spannung mit der Netzspannung übereinstimmt.

3. Stellen Sie vor dem Anschließen der Geräte an das Stromnetz sicher, dass das Netzkabel und das Gerät in keiner Weise beschädigt sind.

4. Das Netzkabel des Gerätes muss eine nach unten weisende Schleife bilden (DRIP LOOP) um zu vermeiden, dass Wasser an ihm entlang in die Steckdose laufen kann.

5. Dem Gerät muss ein entsprechender Fehlerstrom-Schutzschalter (FI-Schalter) mit einem Bemessungsfehlerstrom von max. 30 mA vorgeschaltet werden. Bitte wenden Sie sich an einen qualifizierten Elektrofachmann

6. Vergraben Sie das Netzkabel nicht im Boden, sondern befolgen Sie die Installationsanweisungen entsprechend den geltenden lokalen Bestimmungen. Bitte wenden Sie sich an einen qualifizierten Elektrofachmann.

7. Stellen Sie vor der Inbetriebnahme des Gerätes sicher, dass die Installation ordnungsgemäß ausgeführt worden ist.

8. Den Filter mindestens in 2 Meter Abstand vom Rand des Teichs anbringen; sicherstellen, dass er so angebracht ist, dass er auch zufällig nicht ins Wasser fallen kann und dass der Installationsbereich des Filters nicht überschwemmt werden kann.

9. Benutzen oder lagern Sie das Gerät nicht in Bereichen mit Frostgefahr. Im Winter sollte das Gerät ausgebaut, entleert und frostsicher gelagert werden.

10. Das Gerät darf nicht trocken (ohne Wasserdurchfluss) laufen.

11. Vermeiden Sie den Einsatz der Geräte mit ätzenden und korrosiven Flüssigkeiten.

12. Die Temperatur der gepumpten Flüssigkeit darf 35 °C (max.) nicht überschreiten und 2 °C nicht unterschreiten.

13. Warnung: Der UV-C-Filter darf nur zusammen mit dem im Lieferumfang enthaltenen Sicherheitstransformator verwendet werden. Bei Defekt ist die komplette UV-C-Einheit zu ersetzen.

14. Warnung: Unbeabsichtigter Gebrauch des Gerätes oder Beschädigung des Gehäuses kann den Austritt

gefährlicher UV-C-Strahlung zur Folge haben. UV-C-Strahlung kann den Augen und der Haut auch in geringer Dosierung Schaden zufügen. Schauen Sie nie direkt in die UV-C Röhre, wenn diese eingeschaltet ist.

1. Warnung: Der UV-C-Strahler darf nicht betrieben werden, wenn er aus dem Gerätegehäuse genommen wurde
2. ACHTUNG: Dieses Gerät besteht teilweise aus Glas! Mit Vorsicht handhaben!
3. Die max. Temperatur der gepumpten Flüssigkeit darf 35 °C nicht überschreiten.
4. Schließen Sie den Filter nie an das öffentliche Wasserleitungsnetz an.
5. Der UV-Filter ist nicht für das Eintauchen ins Wasser bestimmt. Falls das Gerät versehentlich ins Wasser fallen sollte, versuchen Sie in keinem Fall, es zu bergen, bevor Sie den Netzstecker aus der Netzsteckdose gezogen haben. Ziehen Sie den Netzstecker auch heraus, falls Sie feststellen, dass das Äußere des Gerätes nass ist.
6. Geräte mit offensichtlicher Beschädigung dürfen nicht betrieben werden.
7. Um eine Überhitzung der Lampe zu vermeiden, schalten Sie diese aus, wenn kein direkter Wasserfluss vorhanden ist
8. ACHTUNG: Stellen Sie die Verwendung des UV-C Strahlers vorübergehend ein, wenn Sie das Wasser und/oder die Fische mit Zusatzprodukten / Pflegemitteln behandeln

Achtung! Die Benutzung in Gartenteichen und deren Schutzbereich ist nur zulässig, wenn die Installation den gültigen Vorschriften entspricht. Bitte wenden Sie sich an einen qualifizierten Elektrofachmann. Verwendung in oder an Schwimmbecken und Schwimmteichen ist NICHT erlaubt!

4. Einsatzgebiete und Wirkungsweise

Dieser UV-C Strahler ist vorgesehen für den Einsatz am Garten- oder Fischteich zur Reinigung von verschmutztem Teichwasser. Das Gerät wurde für die private Nutzung und nicht für industrielle oder gewerbliche Zwecke entwickelt.

5. Installation

Vermeiden Sie beim Anziehen von Verschraubungen übermäßige Kraft, die zu Beschädigungen führen kann. Beachten Sie bitte auch die Abbildung / Zeichnung, die sich am Ende dieser Gebrauchsanweisung befindet. Die Zahlen und anderen Angaben, die in den nachfolgenden Ausführungen in Klammern genannt sind, beziehen sich auf diese Abbildung.

5.1. Montage

Den kpl. Lieferumfang überprüfen indem Sie alle Materialien aus der Packung nehmen.

Der UV-C-Strahler ist vormontiert, überprüfen Sie die korrekte und feste Montage indem Sie den Schraubring der UVC –Strahlerfassung (3) auf festen Sitz kontrollieren.

Montieren Sie nun die Schlauchanschlüsse an Einlass (8) und Auslass (9) des UV-C-Strahlers indem Sie je eine Schlauchtülle (6) mit Dichtung von Hand gut festschrauben. Der UV-Strahler sollte auf einer Basis, die mehr als 18 kg wiegt, fixiert werden. Befestigen Sie den Strahler mit den mitgelieferten Klemmbügeln an einem überflutungssicheren Ort. Verbinden Sie den UV-C Strahler mit Ihrem Filtersystem (Schläuche, Pumpe, Filter ...). Dabei die Durchflussrichtung des Strahlers beachten [Einlass (8) / Auslass (9)] Schließen Sie nur Pumpen an, die die bei den technischen Daten angegebene maximale Durchflussmenge und den maximalen Druck nicht überschreiten.

5.2. Inbetriebnahme

Achtung! Sicherheitsmaßnahmen des UV-C Strahlers (s.o.) und der Pumpe beachten! Anschlusssteckdosen im wassergeschützten Bereich und mind. 2 m vom Teichrand entfernt anbringen!

Nehmen Sie die Pumpe in Betrieb

Überprüfen ob die Schläuche wasserdicht angeschlossen sind und keine Leckagen am Strahler sichtbar sind.

UV-C-Strahler an das Stromnetz anschließen, Netzstecker in die Steckdose stecken.

Die Funktion der UV-C Röhre können Sie durch ein bläuliches Schimmern am transparenten Auslaufstutzen des UV-C-Strahlers kontrollieren.

5.3. Betrieb

Wir empfehlen für den UV-C Strahler Dauerbetrieb (24 Std. pro Tag), in den Saisonmonaten März bis Oktober. Häufiges Ein-/Ausschalten vermindert die Lebensdauer der UV-C Lampe.

6. Wartung und Pflege

ACHTUNG: Trennen Sie vor der Durchführung von jeglichen Installations- oder Wartungsarbeiten die Elektrogeräte von der Stromquelle indem Sie den Stecker aus der Steckdose ziehen.

Achtung! Das Netzanschlusskabel dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung der Leitung ist der im Filter enthaltene UV-C-Strahler inklusive Vorschaltgerät unbrauchbar und muss ordnungsgemäß entsorgt werden. Eine Reparatur ist nicht möglich, da die Anschlussleitungen fest vergossen sind.

6.1. Reinigen des UV-C-Strahlers und Röhrenwechsel

Wenn eine stärkere Algenbildung und/oder größere Kalkablagerungen bemerkt werden, muss der korrekte Betrieb der UV-C-Vorrichtung überprüft werden. Die UV-C Röhre (2) hat eine begrenzte Wirkungsdauer (ca. 4000 - 5000 Stunden) und sollten spätestens nach einer Saison (März bis Oktober), ausgewechselt werden. Entsprechende Ersatzröhren erhalten sie bei der unten angegebenen Serviceadresse.

Wenn der Teichfilter für eine längere Zeit ausgeschalten war, stellen Sie bitte sicher, dass der Quarzglaskolben, der die UV-C Röhre umgibt, sauber ist.

Wenn der Filter längere Zeit nicht in Betrieb war, kann es unter Umständen notwendig sein, die Dichtungsringe (insbesondere beim UV-C Strahler) zu ersetzen.

Reinigung des UV-C Strahlers

1. Trennen Sie den UV-C-Strahler vom Stromnetz und sichern Sie Ihn gegen Wiedereinschalten.
2. Beachten Sie die oben genannten Sicherheitsmaßnahmen.
3. Wasser komplett herauslaufen lassen.
4. Schrauben Sie die Lampenfassung (1) des Schutzgehäuses (5) der Lampe ab und ersetzen Sie die UV-C Röhre (2), falls nötig.

Reinigung des Quarzglases

1. Nach dem Ausbau von Lampenfassung (1) und UV-C Röhre (2) ziehen Sie vorsichtig das Quarzglas (3) aus dem Gehäuse. Verwenden Sie dazu einen breiten Schraubenzieher, eine Münze oder ähnliches. Stecken Sie das Werkzeug in einen der Einschnitte, die am Ende des Gewindes der Schutzhülle zu sehen sind, und heben Sie diese vorsichtig an.
2. Reinigen Sie das Quarzglas (3) und das Gehäuse (5) gut mit Wasser und einem weichen Tuch.
3. Entfernen Sie eventuelle Kalkablagerungen aus dem Quarzglas (3) mit einem geeigneten Lösemittel. Vor dem Einbau gründlich ausspülen.
4. Prüfen Sie das Quarzglas auf Schäden.
   Montieren Sie das Ganze in der umgekehrten Reihenfolge. Dabei ist das Quarzglas so in das Strahlergehäuse (5) einzuschieben, dass die Aussparungen und Führungsnasen exakt wie in Fig I und II gezeigt ineinandergreifen. Stellen Sie sicher, dass der O-Ring (4) exakt in die Nut des Quarzschutzglases eingelegt ist. Fetten Sie den O-Ring (4) ggf. mit Vaseline. Beim Montieren der Strahlerfassung müssen Sie darauf achten, dass der Mikroschalter (Fig.III, A) der Lampenfassung in die Aussparung (Fig.III, B) des zuvor montierten Quarzschutzglases (3) korrekt eingeschoben wird, da sonst keine Funktion gegeben ist. (siehe Fig. I).

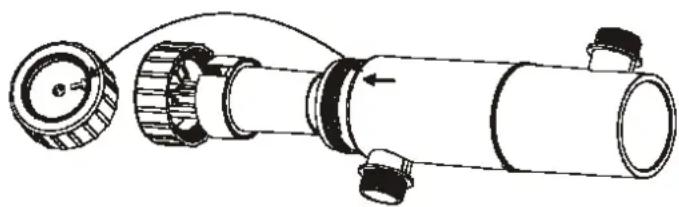

Ersatz der UV-C-Lampe

1. Schalten Sie vor Wartungsarbeiten immer die Stromversorgung aus.
2. Schrauben Sie die Fassung (1) des Gehäuses der Lampe ab, entfernen Sie die UV-C-Röhre (2) und ersetzen Sie die alte durch eine neue Röhre.
   Montieren Sie das Ganze in der umgekehrten Reihenfolge (s.o.) und stellen Sie sicher, dass die O-Ringe korrekt angebracht sind. Fetten Sie den O-Ring ggf. mit Vaseline.

Vorsicht! UV-C Röhre (2) nicht direkt mit der Hand anfassen, sondern z.B. Baumwollhandschuh überziehen!

Alte UV-C Röhren dürfen nicht zerbrochen und im Hausmüll entsorgt werden. Bitte wenden Sie sich an Ihr örtliches Entsorgungsunternehmen.

Keine scharfkantigen Werkzeuge verwenden. Sind Quarzglaskolben oder O-Ringe defekt, müssen sie unbedingt ersetzt werden.

Funktionskontrolle des UV-C Strahlers

Prüfen Sie die Funktion der Röhre durch das bläuliche Licht am der Lampenfassung (1).

Falls Sie UV-C Röhre nicht brennt wurde möglicherweise der UV-C Strahler nicht richtig zusammengebaut. Überprüfen sie dies anhand obiger Einbauanleitung.

Winter – Wartung

Schützen Sie den UV-C Strahler vor Frost! Entleeren, demontieren und reinigen Sie den UV-C Strahler im Herbst, gemäß dieser Anleitung! Lagern Sie den UV-C Strahler über Winter in einem frostsicheren Raum.

7. Garantie

Dieses Gerät wurde nach modernsten Methoden hergestellt und geprüft. Der Verkäufer leistet für einwandfreies Material und fehlerfreie Fertigung Garantie gemäß den gesetzlichen Bestimmungen des jeweiligen Landes, in dem das Gerät gekauft wurde. Die Garantiezeit beginnt mit dem Tag des Kaufs, zu nachfolgenden Bedingungen:

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Reklamationen sind unmittelbar nach Feststellung zu melden.

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte.

Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistungen.

Verschleißteile, wie die UV-Röhre, die Filtermatten, Rotor und Lager, sind von der Gewährleistung ausgenommen. Sämtliche Teile werden mit größter Sorgfalt und unter Verwendung hochwertiger Materialien hergestellt und sind für lange Lebensdauer konzipiert. Der Verschleiß ist jedoch abhängig von der Nutzungsart, der Nutzungsintensität und den Wartungsintervallen. Die Befolgung der Montage- und Wartungshinweise in dieser Gebrauchsanweisung trägt daher entscheidend zu einer hohen Lebensdauer der Verschleißteile bei.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile gehen in unser Eigentum über.

Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Weitergehende Ansprüche bestehen auf Grund der Garantie nicht. Der Garantieanspruch ist vom Käufer durch Vorlage der Kaufquittung nachzuweisen. Diese Garantiezusage ist in dem Land gültig, in welchem das Gerät gekauft wurde.

Besondere Hinweise:

Sollte Ihr Gerät nicht mehr richtig funktionieren, überprüfen Sie bitte zunächst, ob ein Bedienungsfehler oder eine Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist.

Falls Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, fügen Sie bitte auf jeden Fall folgende Unterlagen bei:

• Die Kaufquittung.
• Die Beschreibung des Defekts (eine möglichst genaue Beschreibung erleichtert eine zügige Reparatur). Bevor Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, entfernen Sie bitte alle hinzugefügten Anbauteile, die nicht dem Originalzustand des Gerätes entsprechen. Sollten bei der Rückgabe des Gerätes solche Anbauteile fehlen, übernehmen wir dafür keine Haftung.

8. Bestellung von Ersatzteilen

Die schnellste, einfachste und preiswerteste Möglichkeit, Ersatzteile zu bestellen, erfolgt über das Internet. Unsere Webseite www.tip-pumpen.de verfügt über einen komfortablen Ersatzteile-Shop, welcher mit wenigen Klicks eine Bestellung ermöglicht. Darüber hinaus veröffentlichen wir dort umfassende Informationen und wertvolle Tipps zu unseren Produkten und Zubehör, stellen neue Geräte vor und präsentieren aktuelle Trends und Innovationen im Bereich Pumpen- und Teichtechnik.

9. Service

Bei Garantieanspruch oder Störungen wenden Sie sich bitte an:

T.I.P. Technische Industrie Produkte GmbH

Tel.: + 49 (0) 7263 / 9125 0

Reparaturservice und Ersatzteilversand

Fax: + 49 (0) 7263 / 9125 25

Siemensstraße 17

D-74915 Waibstadt

E-Mail: [e-mail]

In Österreich wenden Sie sich bitte direkt an Ihre Verkaufsstelle oder an:

POSPISCHIL Tools GmbH

Tel.: + 43 / 1 / 9116300

Lützowgasse 12-14

Fax: +43 / 1 / 9116300-29

A-1140 Wien

E-Mail: [e-mail]

Eine aktuelle Bedienungsanleitung als PDF-Datei kann bei Bedarf per E-Mail unter: [e-mail] angefordert werden.

Nur für EU-Länder

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Bei Fragen wenden Sie sich bitte an ihr örtliches Entsorgungsunternehmen.

10. Anhang

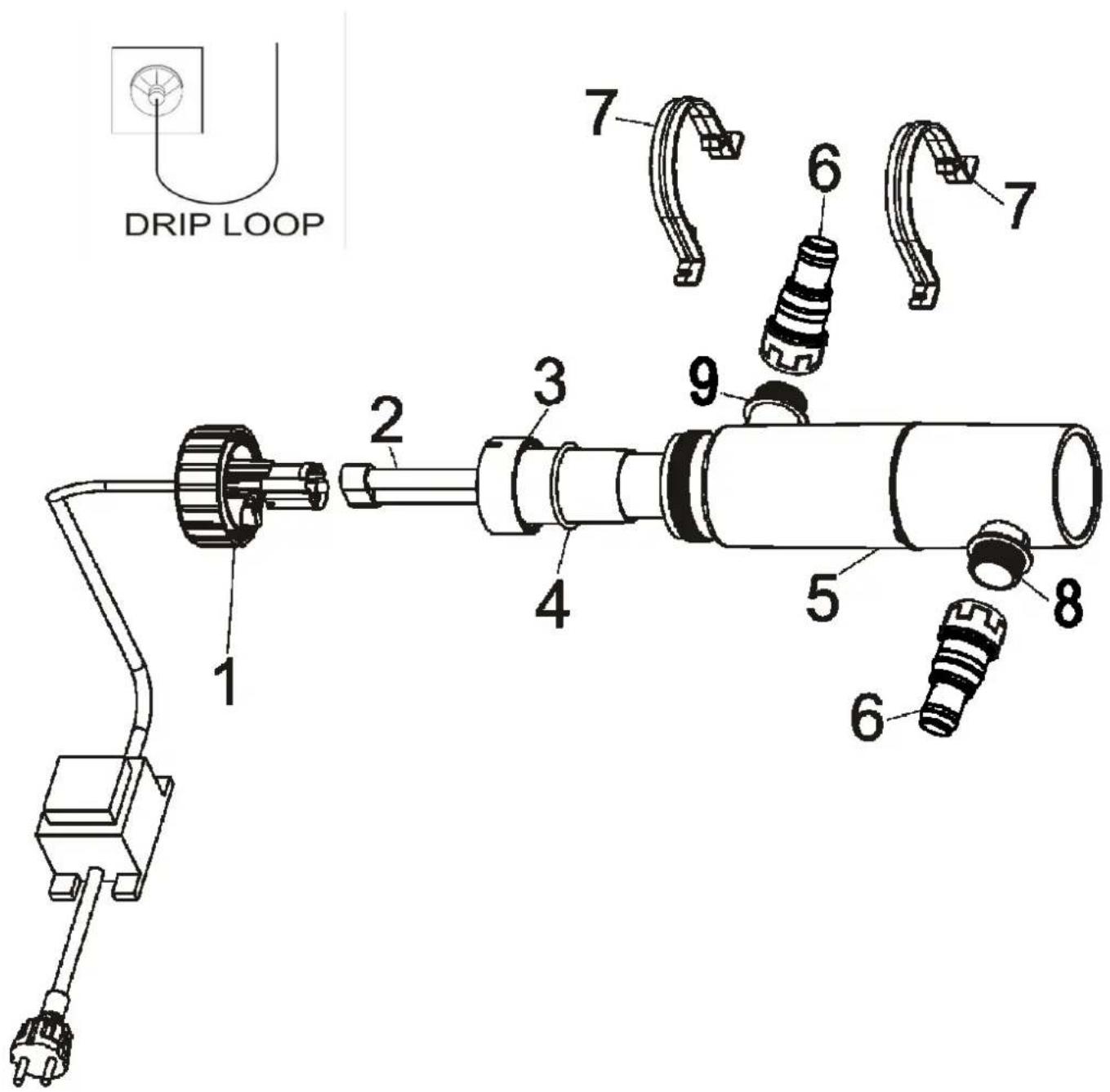

10.1. Ersatzteilliste

Teile-Nr.	Ersatzteil Art. Nr.	Beschreibung
1	72637 Lampenfassung mit Vorschaltgerät
2	30985 Ersatzröhre UV-C 7 W (G23 Sockel)
3	72638 Quarzschutzglas
4	72639 O-Ring
5	72640 Schutzgehäuse
6	73554 Schlauchtülle
7	73555 Befestigungsbügel

DRIP LOOP

DRIP LOOP 1 2 3 4 5 6 7 8 9 6 7
