HASZNÁLATI ÚTMUTATÓ UV-C-PJ-11W T.I.P.

EU-Megfelelési nyilatkozat

A T.I.P. Technische Industrie Produkte GmbH, saját felelelősségére kijelenti, hogy az alább megjelölt termékek az alpvető biztonsági követelményeknek és az itt felsorolt EU-irányelveknek - és azok későbbi változatainak - megfelelnek: 2006/95/EC, 2004/108/EC, 2011/65/EU.

Üzembe helyezés elött feltétlenül olvassa el a használati útmutatót!

Gratulálunk új T.I.P. berendezése megvásárlásához!

Mint termékeink mindegyike, ez is a legújabb műszaki ismereteket alapul véve készült. A gép gyártása és összeszerelése is a legmodernebb szivattyú technika alapján történt, a legmegbízhatóbb villamos illetve elektronikus alkatrészek felhasználásával, így garantált új szerzeményének magas minősége és hosszú élettartama.

Azért, hogy minden műszaki előnyt élvezhessen, olvassa át gondosan a használati utasítást. A magyarázó ábrák a használati utasítás végén, a mellékletben találhatók.

Sok örömet kívánunk az új berendezéshez.

Tartalomjegyzék

1. Müszaki adatok 1
2. Szállított alkotóelemek 1
3. Általános biztonsági utasítások....1
4. Felhasználási területek és működési módok.... 3
5. Telepítés 3
6. Karbantartás és ápolás 3
7. Garancia 4
8. Szerviz 4
9. Alkatrészek rendelése....5
10. Függ....5

1. Müszaki adatok

Típus	UV-C-PJ 11W
Az UV-C csövek teljesítményfelvétele 13 W
UV-C kiegészítő G 23 / 11 W
Az UV-C csövek élettartama ca. 5.000 óra
Védelmi mód / UV-C sugárzók védelmi osztálya IPX4
UV-C sugárzók csatlakozó kábelének hossza 5 m
Elsődleges feszültség / frekvencia (bemenet) 230 V / 50 Hz
Transzformátor védelmi módja	IPX4
Legnagyobb átfolyási mennyiség ( Q_max )	3.000 l/h
Legnagyobb üzemi nyomás ( p_max )	0,2 bar
A szivattyúzott folyadék legnagyobb hőmérséklete ( T_max )	35 °C
A szivattyúzott folyadék legkisebb hőmérséklete	5 °C
A szivattyú legfeljebb ekkora tavakhoz használható	10.000 l
Tömeg (nettó)	1,6 kg
Felszerelt szűrő méretei (szélesség x mélység x magasság)	27,5 x 25,2 x 8 cm
Cikkszám	30432

2. Szállított alkotóelemek

T.I.P. UV-C sugárzóval, 2 befogókengyel, 2 tömlőcsatlakozó, kezelési útmutatója.

Ellenőrizze a készülék teljességét, és hogy szállítás közben megsérült-e. Ha igen, akkor haladéktalanul - legkésőbb azonban a vásárlás dátumától számított 8 napon belül - értesítse a kiskereskedőt.

3. Általános biztonsági utasítások

Olvassa el gondosan ezt a használati utasítást és ismerkedjen meg a kezelőelemekkel és a termék rendeltetésszerű használatával. Nem felelünk olyan károkért, amelyek a használati utasítás előírásainak és útmutatásainak figyelmen kívül hagyása miatt következnek be. A használati utasítás előírásainak és útmutatásainak figyelmen kívül hagyása miatt bekövetkezett károk nem esnek a garancia alá. Jól őrizze meg ezt a használati utasítást és a készülék továbbadása esetén mellékelje.

A jelen használati útmutató tartalmát nem ismerő személyek ezt a készüléket nem használhatják.

Ezt a készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékelési vagy szellemi tulajdonságokkal rendelkező személyek, illetve csekély tapasztalattal és tudással rendelkező személyek is használhatják, ha valaki felügyeli őket vagy a készülék biztonságos használatára és az ebböl fakadó veszélyekre vonatkozó útmutatásokat kapnak. Gyermekek ne játsszanak a készülékkel. A tisztítási, valamint a felhasználó által végzett karbantartási munkálatokat gyermekek nem végezhetik felügyelet nélkül.

A szivattyúnak rendelkeznie kell egy maximum 30 mA névleges áramerősségű hibaáram-védőkapcsolóval (RCD/FI-kapcsoló).

Ha a készülék hálózati csatlakozó vezetéke megsérült, a veszélyek megelőzése érdekében a gyártó, a gyártó ügyfélszolgálata vagy hasonlóan képzett szakember cserélje ki azt.

Az alábbi szimbólumokkal jelzett utasításokra és megállapításokra különösen figyelemmel kell lenni:

Ha nem tartja be ezt az utasítást, akkor személyi sérülés és/vagy anyagi kár keletkezik.

Ha nem tartja be ezt az utasítást, akkor áramütés keletkezik, ami személyi sérülést és/vagy anyagi károkat okozhat.

Az alapvető biztonsági rendelkezések mellett a következő utasításokat is tartsa be, hogy elkerülhesse a baleseteket:

1. Figyelmeztetés: A medencébe merített elektromos készülékeken elvégzett bármilyen szerelési vagy karbantartási munkálatok előtt válassza le azokat az áramforrásról úgy, hogy a dugóját kihúzza a konnektorból. A készülék nem működtethető, ha személyek tartózkodnak a vízben. A kábel kihúzása előtt kapcsolja ki a ház áramellátó hálózatának fő biztosítékét, ha a csatlakozó vagy a konnektor nedves lenne. Soha ne szállítsa és/vagy akassza fel a készüléket a hálózati csatlakozó vezetéknél fogva.
2. Figyelmeztetés: A készülék akaratlan használata vagy a ház sérülése miatt veszélyes UV-C sugárzás léphet ki. Már kis mennyiségű UV-C sugárzás is károsíthatja a szemét és a börét. Soha ne nézzen közvetlenül a bekapcsolt UV-C csőbe.
3. Figyelmeztetés: Az UV-C sugárzó nem működtethető, ha a készülék házából kivette.
4. Győződjön meg arról, hogy a készülék típustábláján megadott feszültség megegyezik a hálózati feszültséggel.
5. Mielőtt a készüléket a hálózathoz csatlakoztatja, győződjön meg arról, hogy a kábelen és a készüléken semmilyen sérülés sincs. Nyílt sérüléssel rendelkező készüléket tilos használni.
6. A készülék hálózati kábelében legyen egy lefelé mutató (cseppfogó) hurok, hogy a víz ne tudjon rajta végigfutni a konnektorig.
7. Kapcsoljon a készülék elé egy legfeljebb 30 mA névleges áramú megfelelő hibaáramvédő kapcsolót. Forduljon egy képzett villanyszerelőhöz.
8. Ne ássa be a hálózati kábelt a földbe, hanem a helyi érvényes rendelkezéseknek megfelelően kövesse a telepítési útmutatót. Forduljon egy képzett villanyszerelőhöz.
9. Telepítéskor ne emelje meg a készüléket a hálózati kábelénél fogva.
10. A készülék üzembe helyezése előtt győződjön meg arról, hogy a telepítést az előírások szerint végezték el.
11. A szűrőt a tó szélétől legalább 2 m távolságra helyezze el; győződjön meg arról, hogy onnan véletlenül sem eshet be a vízbe, és hogy a szűrő környékét nem öntheti el a víz.
12. A készüléket ne használja vagy tárolja fagyveszélyes helyeken. A készüléket télen szerelje le, ürítse ki és fagymentes helyen tárolja.
13. A készülék nem futhat szárazon (átfolyt víz nélkül).
14. A készüléket ne használja maró vagy rozsdásodást okozó folyadékokkal.

15. A szivattyúzott folyadék hömérséklete nem lehet 35 °C-nál nagyobb és 2 °C-nál kisebb.

16. Figyelmeztetés: Ez a készülék UV-C sugárzást bocsát ki, ami károsíthatja a szemet és a bőrt. Ne használja a lámpát a készüléken kívül.

17. Figyelmeztetés: Ez a készülék részben üvegböl készült! Óvatosan kezelje!

18. Soha ne csatlakoztassa a szüröt a nyílt vízvezeték-hálózathoz.

H

1. Az UV szűrő nem arra való, hogy vízbe mártsa. Ha a készülék véletlenül vízbe esik, soha ne próbálja úgy megmenteni, hogy a hálózati csatlakozót még nem húzta ki a konnektorból. Akkor is húzza ki a hálózati csatlakozót, ha a készülék külseje vizes.

Figyelem! Kerti tavakban és azok védőkörzetében csak akkor szabad használni, ha a telepítés az érvényes előírásoknak megfelel. Forduljon egy képzett villanyszerelőhöz. Úszómedencék és tavak közelében használni TILOS!

4. Felhasználási területek és működési módok

Ezt a készüléket magánhasználatra fejlesztettük ki, nem ipari vagy kereskedelmi célokhoz.

5. Telepítés

A csavarkötéseket ne húzza meg túl nagy erővel, mert ez sérüléseket okozhat.

Vegye figyelembe a szövegben ill. ezen üzemeltetési útmutató végén a függelékben lévő ábrákat is. A következő leírásban a zárójelekben lévő számok a használati útmutató végén lévő 1. ábrára vonatkoznak.

5.1. Üzembe helyezés (lásd a 1 ábra)

Figyelem! Tartsa be az UV-C sugárzó (lásd fent) és a szivattyú biztonsági utasításait (lásd a mellékelt kezelési útmutatót)!

A csatlakozóaljzatot víztől védett területen, a tó szélétől legalább 2 m-es távolságban szerelje fel!

A szivattyút csatlakoztassa az áramellátó hálózathoz.

Ellenőrizze, hogy a tömlő vízzáró módon csatlakozik-e.

Az UV-C sugárzót csatlakoztassa az áramellátó hálózathoz, dugja be a konnektorba.

Az UV-C csövek működését az átlátszó kifolyócsonkon lévő kékes úszóval tudja ellenőrizni.

E szürörendszert a szezon hónapjaiban, márciustól októberig érdemes folyamatosan működtetni (napi 24 órában).

Figyelem! A szürörendszer működését rendszeresen ellenőrizze!

Ezért az Ön tavában lévő szennyeződés fajtája és mértéke alapján válassza meg a tisztítási időközöket.

6. Karbantartás és ápolás

Figyelem! A készülék hálózati csatlakozókábelét nem lehet lecserélni. A vezeték sérülése esetén a szűrőben található UV-C sugárzó az elé kapcsolt készülékkel együtt használhatatlanná válik, és hulladékként megfelelően kell kezelni. Javításra nincs lehetőség, mivel a csatlakozóvezetékek szilárdan ki vannak öntve.

• Az UV-C csövek hatásos élettartama korlátozott (kb. 4000 óra), és legkésőbb egy szezon (márciustól októberig tartó időszak) után cserélje le. Megfelelő cserecsöveket a lent megadott szervizcímeken kaphat.
• Ha a szüröt hosszabb időre kikapcsolta, győződjön meg arról, hogy az UV-C csöveket körülvevő kvarcüvegballon tiszta.
• Ha a szűrő hosszabb ideig üzemén kívül volt, akkor bizonyos körülmények között esetleg le kell cserélni a tömitőgyűrűket (különösen UV-C sugárzók esetén).

6.1. Az UV-C sugárzók tisztítása és a csövek cseréje

Szétszerelés

1. Tartsa be a biztonsági utasításokat!
2. Válassza le az UV-C sugárzót a hálózatról, és biztosítsa visszakapcsolás ellen.
3. A vizet hagyja teljesen kifolyni.
4. A UV-C szűrő (1) csavaros gyűrűjét balra forgatva oldja ki, és a sugárzó foglalatát és (2) csöveit óvatosan húzza ki a (3) kvarcüvegballonból.
5. Vigyázat! A (2) UV-C csöveket ne fogja meg közvetlenül a kezével, hanem húzzon fel pl. pamutkesztyűt!
6. A (2) UV-C csövekröl húzza le a foglalatokat.

7. A (2) UV-C csöveket óvatosan vegye le, szükség esetén cserélje le. A régi UV-C csöveket nem szabad széttörni és a háztartási szemét közé dobni. Forduljon a helyi hulladékkezelő telephez.

8. A (3) kvarcüvegballont óvatosan húzza ki a házból, és alaposan tisztítsa meg. Közben figyeljen az üvegballonházon lazán elhelyezkedő (4) O-gyűrüre. Ne használjon éles peremű szerszámokat. Ha a kvarcüvegballonok vagy O-gyűrűk sérültek, mindenképpen cserélje le őket.

Összeszerelés:

1. A (4) O-gyűrűt tisztán helyezze be a üvegballonházban lévő horonyba. Vizsgálja meg a (4) O-gyűrű megfelelő elhelyezkedését a kvarcüvegballon-perem hornyában.
2. A (2) UV-C csöveket óvatosan dugja be a foglalatba, és a sugárzó foglalatát a csövekkel tolja be a kvarcüvegballonba. Közben arra ügyeljen, hogy a kvarcüvegballon mélyedései illeszkedjenek a csatlakozóegységbe (különböző szélességű hornyok).
3. A kvarcüvegballont az UV-C csövekkel óvatosan tolja be a UV-C sugárzó házába. Közben ügyeljen arra, hogy az UV ellenző a kifolyócsonk irányába mutasson, és a mélyedések az UV-C sugárzó házához illeszkedjenek. Most a csavaros gyűrűt kézzel jobbra tekerve jól húzza meg a sugárzó házán. Ellenőrizze a csavarkötés megfelelő helyzetét és tömítettségét.

7. Garancia

Ezt a berendezést a legmodernebb módszerek szerint gyártottuk és ellenőriztük. Az értékesítő garanciát nyújt a kifogástalan anyagra és hibamentos elkészítésre a mindenkori ország törvényes előírásai szerint, amelyben a berendezést vásárolják. A garancia ideje a vásárlás napjától kezdődik az alábbi feltételek szerint:

A garancia ideje alatt minden olyan hibát a költségek térítése nélkül megszüntetünk, amely anyag- vagy gyártási hibára visszavezethető. A reklamációkat közvetlenül annak megállapítása után jelenteni kell. A garanciaigény a vevő vagy harmadik személy általi beavatkozás esetén megszűnik. Azok a károk, amelyeket szakszerűtlen bánásmód és kezelés, helytelen felállítás vagy tárolás, szakszerűtlen csatlakoztatás vagy telepítés vagy vis major vagy egyéb külső befolyás okozott, nem esnek a garanciális teljesítés alá.

A garancia nem vonatkozik a kopásnak kitett alkatrészekre, mint amilyen az UV-lámpa és a szűrőbetét. Minden alkatrészt a legnagyobb gondossággal és nagy értékű anyagok felhasználásával gyártunk, és hosszú élettartamra vannak tervezve. A kopás azonban függ a használat jellegétől, annak intenzitásától és a karbantartási időközöktől. Ebben a használati utasításban található telepítési és karbantartási útmutatók betartása ezért döntően hozzájárul a kopó alkatrészek élettartamához.

Reklamációk esetén fenntartjuk a jogot a hibás részek javítására, pótlására vagy a berendezés cseréjére. A kicserélt alkatrészek a mi tulajdonunkba kerülnek. Kártérítési igények ki vannak zárva, amennyiben a károkat szándékosan okoztak vagy a gyártó súlyos gondatlanságából fakadnak.

További igények a garancia alapján nem állnak fenn. A vásárlónak a garancia igényét a vásárlást bizonyító nyugta bemutatásával kell igazolnia. A garancia igényt abban az országban lehet érvényesíteni, ahol a berendezést megvásárolták.

Különleges útmutatások:

1. Ha az Ön berendezése már nem működik jól, először azt vizsgálja meg, hogy kezelési hiba történt-e vagy olyan ok áll fönn, amely nem vezethető vissza a berendezés meghibásodására.
2. Amennyiben meghibásodott berendezését javítani hozza vagy beküldi, mindenképp mellékelje az alábbi dokumentumokat:

- Nyugta a vásárlásról

- A fellépett hiba leírása (egy lehetőleg pontos leírás megkönnyíti a jó ütemű javítást).

1. Mielőtt meghibásodott berendezését javítani hozná vagy küldené, távolítson el, kérjük, minden pótlólag hozzáillesztett alkatrészt, amelyek a berendezés eredeti állapotában nem voltak meg. Ha a berendezés visszajuttatásánál ilyen alkatrész hiányozna, azért nem vállalunk felelősséget.

ő. Szerviz

Garanciális igények vagy működési zavarok esetén keresse fel a vásárlás helyét.

Szükség esetén az aktuális kezelési útmutató pdf-változatát a [e-mail] e-mail címen igényelheti.

9. Alkatrészek rendelése

Alkatrészeket leggyorsabban, legegyszerűbben és legolcsóbban az interneten át lehet rendelni. A honlapunk www.tip-pumpen.de rendelkezik komplett alkatrész áruházzal, ahol néhány kattintással intézhető a rendelés. Ezen kívül ott hozunk nyilvánosságra információkat és értékes tippeket adunk a termékeinkkel és a tartozékokkal kapcsolatban, új berendezéseket mutatunk be és az aktuális trendekről és innovációkról is tájékoztatjuk a szivattyú technológia területéről.

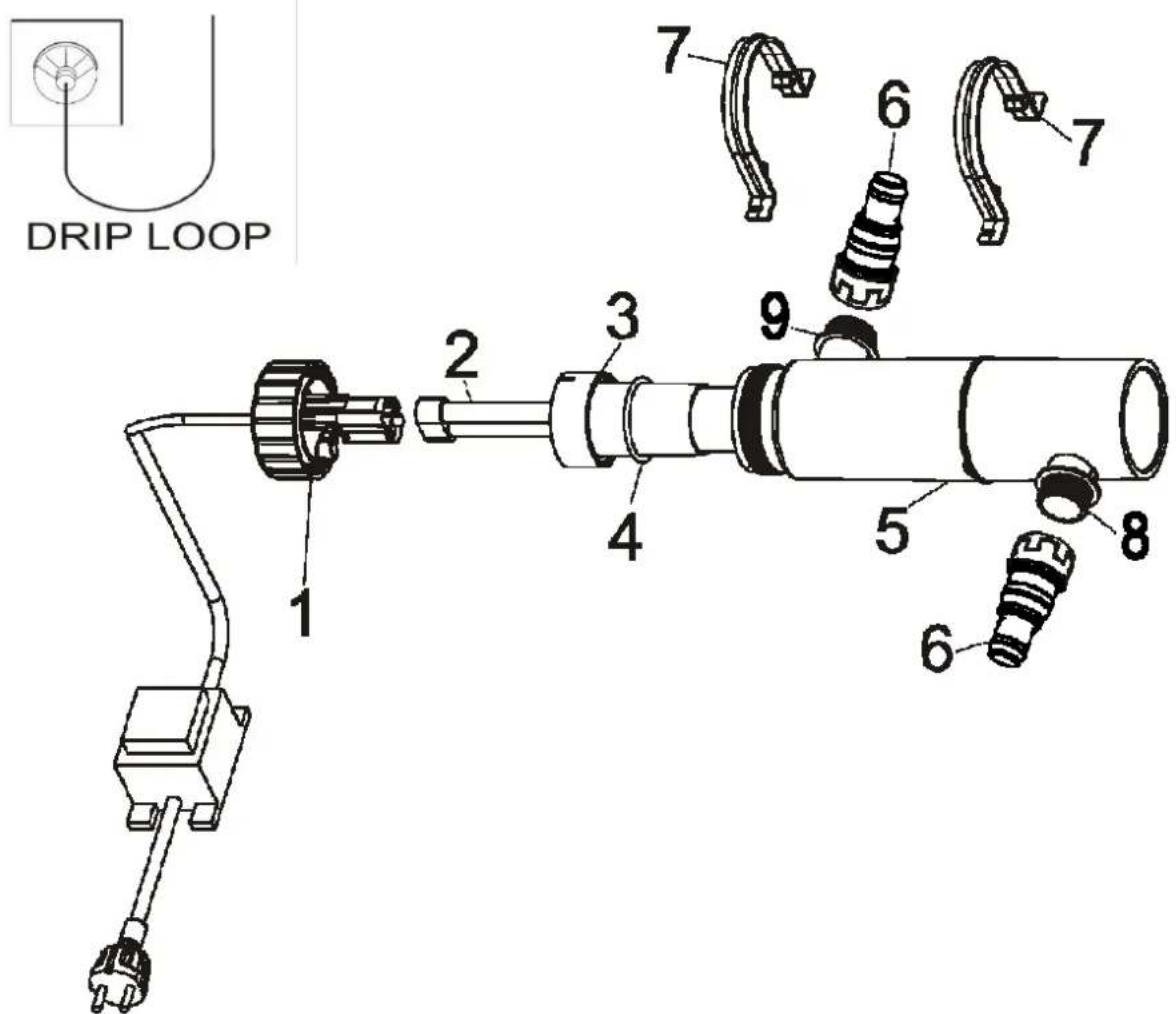

10. Függ

DRIP LOOP 1 2 3 4 5 6 7 8 9 6 7

Csak EU-országok számára.

Elektromos készüléket soha ne dobjon a háztartási hulladék közé!

A 2012/19/EK számú, az elektromos és elektronikai berendezések hulladékaival foglalkozó EU-irányelv és annak a nemzeti jogba való átültetése alapján az elhasználódott elektromos berendezéseket külön kell gyűjteni és gondoskodni kell róla, hogy a környezetvédelmi előírásoknak megfelelő újrahasznosításra kerüljenek. Ezzel kapcsolatos kérdéseivel keresse meg a hulladék ártalmatlanításával foglalkozó helyi vállalkozást.
