BEDIENUNGSANLEITUNG PMA 8000 UV 9 T.I.P.

EG-Konformitätserklärung

Wir, die Firma T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, erklären unter alleiniger Verantwortung, dass die unten genannten Produkte die grundlegenden Anforderungen der nachfolgend aufgeführten EU-Richtlinien - und aller nachfolgenden Änderungen - erfüllen: 2014/35/EU, 2014/30/EU, 2011/65/EU.

Teichfilter mit UV-C Strahler

Dokumentationsbevollmächtigter:

Peter Haaß

T.I.P. Technische Industrie Produkte GmbH

Siemensstraße 17

D - 74915 Waibstadt

[e-mail]

applied standards/ angewendete Normen:

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:1997 + A1:2001 + A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 60335-1:2012 + A11:2014

EN 60335-2-109:2010

EN 62233:2008

EN 50581:2012

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 60335-1:2012 + A11:2014

EN 60335-2-41:2003 + A1:2004 + A2:2010

EN 62233:2008

EN 50581:2012

T.I.P. Technische Industrie Produkte GmbH

Siemensstraße 17

D-74915 Waibstadt

Telefon: + 49 (0) 7263 / 91 25 0

Telefax + 49 (0) 7263 / 91 25 25

E-Mail: [e-mail]

13

Waibstadt, 21.04.2016

T.I.P. Technische Industrie Produkte GmbH

Peter Haaß

- Leiter Produktmanagement -

Vor Inbetriebnahme bitte unbedingt die Gebrauchsanweisung lesen!

Liebe Kundin, lieber Kunde,

herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.!

Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw. elektronischer und mechanischer Bauteile, so dass eine hohe Qualität und lange Lebensdauer Ihres neuen Produkts gewährleistet sind.

Damit Sie alle technischen Vorzüge nutzen können, lesen Sie bitte die Gebrauchsanweisung sorgfältig durch. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Inhaltsverzeichnis

1. Technische Daten....1
2. Lieferumfang 1
3. Allgemeine Sicherheitshinweise 2
4. Einsatzgebiete und Wirkungsweise 3
5. Installation 3
6. Wartung und Pflege 4
7. Garantie 6
8. Bestellung von Ersatzteilen 6
9. Service 6
10. Anhang: Abbildungen PMA 8000 UV 9 und PMA 16000 UV 13 ...... 7

1. Technische Daten

Modell	PMA 8000 UV 9	PMA 16000 UV 13
Betriebsspannung / Frequenz Pumpe 230-240 V~ / 50 Hz 230-240 V~ / 50 Hz
Leistungsaufnahme Pumpe 55 W 70 W
Schutzart / Schutzklasse Pumpe IP68 / I IP68 / I
Max. Förderleistung (Qmax) 2.400 l/h 3.800 l/h
Max. Förderhöhe (Hmax)	2,5 m	2,6 m
Max. Eintauchtiefe Pumpe ∇	3,0 m	3,0 m
Anschlusskabel Pumpe	10 m / H05RN-F	10 m / H05RN-F
Spannung / Frequenz UV-C Strahler	230 V~ / 50 Hz 230 V~ / 50 Hz
Leistungsaufnahme des UV-C Strahlers, komplett	13 W 15 W
Leistung / Typ UV-C-Röhre	9 W / G23	13 W / G23
Schutzart / Schutzklasse UV-C Strahler	IPX4 / I	IPX4 / I
Länge Anschlusskabel UV-C Strahler	5 m	5 m
Gewicht (netto)	6,4 kg	7,8 kg
Höchsttemperatur der gepumpten Flüssigkeit (Tmax)	35°C 35°C
Empfohlen für Teiche bis max.	8.000 l	16.000 l
Filterabmessungen (B x T x H)	38,5 x 38,5 x 43 cm	38,5 x 38,5 x 59 cm
Filtereingang	∅ 20 mm	∅ 25 mm
Filterausgang	∅ 20 mm	∅ 25 mm
Artikelnummer	30286	30287

2. Lieferumfang

T.I.P. Teichdruckfilter: Filterbehälter, Pumpe, BIOMEC Filtermatten, Bioballs, UV-Klärer mit Vorschaltgerät, 5 m Schlauch (∅ 20 mm beim PMA 8000 UV 9, ∅ 25 mm bei PMA 16000 UV 13), Bedienungsanleitung.

Überprüfen Sie das Gerät auf Transportschäden und Vollständigkeit. Im Falle eines Schadens muss der Einzelhändler unverzüglich - spätestens aber innerhalb von 8 Tagen ab Kaufdatum - benachrichtigt werden.

3. Allgemeine Sicherheitshinweise

3.1. Allgemeine Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung bitte sorgfältig durch und machen sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch dieses Produktes vertraut. Wir haften nicht für Schäden, die in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung verursacht werden. Schäden in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung fallen nicht unter Garantieleistungen. Bewahren Sie diese Gebrauchsanweisung gut auf und legen sie bei der Weitergabe des Gerätes bei.

Mit dem Inhalt dieser Gebrauchsanweisung nicht vertraute Personen dürfen dieses Gerät nicht benutzen.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Die Pumpe darf nicht benutzt werden, wenn sich Personen im Wasser aufhalten.

Die Pumpe muss über eine Fehlerstrom Schutzeinrichtung (RCD / FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA versorgt werden.

Wenn die Netzanschlussleitung der UV-C Einheit beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Das Netzkabel der Pumpe kann weder repariert, noch ausgewechselt werden. Ersetzen Sie das ganze Gerät, falls es beschädigt ist.

Eine Missachtung dieser Anweisung ist mit der Gefahr eines Personen- und/oder Sachschadens verbunden

Eine Missachtung dieser Anweisung ist mit der Gefahr eines elektrischen Schlages verbunden, der zu Personen- und/oder Sachschäden führen kann

Bitte beachten Sie neben den grundlegenden Sicherheitsbestimmungen zur Vermeidung von Unfällen die folgenden Hinweise:

1) ACHTUNG: Trennen Sie vor der Durchführung von jeglichen Installations- oder Wartungsarbeiten in das Becken eingetauchte Elektrogeräte von der Stromquelle indem Sie den Stecker aus der Steckdose ziehen. Das Gerät darf nicht betrieben werden, wenn sich Personen im Wasser befinden. Schalten Sie die Hauptsicherung des Hausstromnetzes aus vor dem Herausziehen des Netzkabels, falls der Verbindungsstecker oder die Netzsteckdose nass sein sollten. Das Gerät niemals an der Netzanschlussleitung transportieren und/oder aufhängen.
2) Stellen Sie sicher, dass die auf dem Etikett des Gerätes angegebene Spannung mit der Netzspannung übereinstimmt.
3) Stellen Sie vor dem Anschließen des Gerätes an das Stromnetz sicher, dass das Netzkabel und das Gerät in keiner Weise beschädigt sind.
4) Das Netzkabel des Gerätes muss eine nach unten weisende Schleife bilden (DRIP LOOP), um zu vermeiden, dass Wasser an ihm entlang in die Steckdose laufen kann. (siehe Fig. 1)
5) Dem Gerät muss ein entsprechender Fehlerstrom-Schutzschalter (FI-Schalter) mit einem Bemessungsfehlerstrom von max. 30 mA vorgeschaltet werden.
6) Vergraben Sie das Netzkabel nicht im Boden, sondern befolgen Sie die Installationsanweisungen entsprechend den geltenden lokalen Bestimmungen und konsultieren Sie bei Fragen einen qualifizierten Elektrofachmann.
7) Vermeiden Sie es, das Gerät während der Installation am Netzkabel zu heben.
8) Stellen Sie vor der Inbetriebnahme des Gerätes sicher, dass die Installation ordnungsgemäß ausgeführt worden ist.
9) Den Filter mindestens in 2 Meter Abstand vom Rand des Teichs anbringen; sicher stellen, dass er so angebracht ist, dass er auch zufällig nicht ins Wasser fallen kann, und dass der Installationsbereich des Filters nicht überschwemmt werden kann.

10) Benutzen oder lagern Sie das Gerät nicht in Bereichen mit Frostgefahr. Im Winter sollte das Gerät ausgebaut, entleert und frostsicher gelagert werden.
11) Das Gerät darf nicht trocken (ohne Wasserdurchfluss) laufen.
12) Vermeiden Sie den Einsatz der Geräte mit ätzenden und korrosiven Flüssigkeiten.
13) Die max. Temperatur der gepumpten Flüssigkeit darf 35 °C nicht überschreiten.

3.2. UV-C-FILTER

14) ACHTUNG Der UV-C-Filter darf nur zusammen mit den im Lieferumfang enthaltenen Sicherheitstransformatoren mit den in den technischen Daten genannten Spezifikationen verwendet werden. Bei Defekt ist der UV-C Strahler durch ein Originalersatzteil komplett zu ersetzen.
15) Warnung: Unbeabsichtigter Gebrauch des Gerätes oder Beschädigung des Gehäuses kann den Austritt gefährlicher UV-C-Strahlung zur Folge haben. UV-C-Strahlung kann den Augen und der Haut auch in geringer Dosierung Schaden zufügen. Schauen Sie nie direkt in die UV-C Röhre, wenn diese eingeschaltet ist.
16) Warnung: Der UV-C-Strahler darf nicht betrieben werden, wenn er aus dem Gerätegehäuse genommen wurde
17) ACHTUNG: Dieses Gerät besteht teilweise aus Glas! Mit Vorsicht handhaben!
18) Die max. Temperatur der gepumpten Flüssigkeit darf 35 °C nicht überschreiten
19) Schließen Sie den Filter nie an das öffentliche Wasserleitungsnetz an.
20) Der UV-Filter ist nicht für das Eintauchen ins Wasser bestimmt. Falls das Gerät versehentlich ins Wasser fallen sollte, versuchen Sie in keinem Fall, es zu bergen, bevor Sie den Netzstecker aus der Netzsteckdose gezogen haben. Ziehen Sie den Netzstecker auch heraus, falls Sie feststellen, dass das Äußere des Gerätes nass ist.
21) Um eine Überhitzung der Lampe zu vermeiden, schalten Sie diese aus, wenn kein direkter Wasserfluss vorhanden ist
22) ACHTUNG: Stellen Sie die Verwendung des UV-C Strahlers vorübergehend ein, wenn Sie das Wasser und/oder die Fische mit Zusatzprodukten / Pflegemitteln behandeln

3.3. PUMPE

• Netzspannung und Stromart müssen mit den Angaben auf dem Typenschild übereinstimmen.
• Anschlusssteckdose im wassergeschützten Bereich und mind. 2 m vom Teichrand entfernt anbringen.
  • Die Pumpe kann mit einer Tiefe von bis zu max. 3 m in das Wasser eingetaucht werden
• Vor jeder Arbeit an Pumpe, Brunnen oder Teich Netzstecker ziehen.
• Wichtig! Bei Beschädigungen der Netzanschlussleitung oder des Motorgehäuses ist die komplette Pumpe unbrauchbar und muss entsorgt werden. Eine Reparatur ist nicht möglich, da die Anschlussleitung fest im Motorgehäuse vergossen ist.
• Diese Pumpe ist mit einem Permanentmagneten ausgestattet, dessen Magnetfelder können Herzschrittmacher beeinflussen, elektrische/elektronische Komponenten stören und Datenträger löschen.
• Menschen mit Herzschrittmacher sollten immer einen Sicherheitsabstand von mind. 30 cm zur Pumpe einhalten.

4. Einsatzgebiete und Wirkungsweise

Der PMA 8000 UV 9 / PMA 16000 UV 13 ist ein kompakter, installations- und wartungsfreundlicher Druckfilter, der zum Reinigen von Teichen entwickelt wurde. In diesem Filtersystem sind drei unterschiedliche Filtriermedien integriert.

1. Mechanischer Filter. Dieser bietet eine große Filtermasse, die die festen Stoffe abfängt und somit reines und gesundes Wasser für Pflanzen und Tiere bietet.

2. Organischer Filter: Dieser besteht aus Bioballs mit hoher Porosität, die die idealen Voraussetzungen für eine dichte Besiedlung von Bakterienkolonien bieten, die wiederum für eine vorteilhafte Entsorgung von Ammoniak und Nitrit sorgen.

3. UV-C Filter: Es handelt sich hierbei um eine UV-C Lampe (diese wird durch ein Quarzrohr geschützt), die aufgrund Ihrer positiven Wirkung die grüne Patina beseitigt, die sich normalerweise im Teich bildet.

Das Gerät wurde für die private Nutzung und nicht für industrielle oder gewerbliche Zwecke entwickelt.

Dieses Filtersystem dient zur Unterstützung der biologischen Selbstreinigung Ihres Gartenteiches. Eine zufriedenstellende Wirkung und Funktion dieses Filtersystems wird von unterschiedlichen Betriebsbedingungen beeinflusst.

Faktoren wie z.B. viele Fische, wenige Pflanzen, viel Sonneneinstrahlung und hoher Schmutzanfall können die Wirkungsweise negativ beeinflussen und reduzieren u.U. entscheidend das maximale Teichwasservolumen, welches effektiv gereinigt werden kann.

5. Installation

Suchen Sie die am besten geeignete Stelle für das Aufstellen des Filters. Beachten Sie, dass er in einem Mindest-abstand von 2 m vom Ufer platziert wird.

Der Filter kann bis auf die Höhe der Spannverschlüsse in die Erde gesetzt werden.

Warnung: Der Filter muss immer so aufgestellt werden, dass der Höhenunterschied zwischen dem Wasseraustritt am Filter und der Wasseroberfläche nicht mehr als 1 m beträgt.

Vermeiden Sie beim Anziehen von Verschraubungen übermäßige Kraft, die zu Beschädigungen führen kann. Beachten Sie bitte auch die Abbildungen, die sich am Ende dieser Gebrauchsanweisung befindet. Die Zahlen und anderen Angaben, die in den nachfolgenden Ausführungen in Klammern genannt sind, beziehen sich auf diese Abbildungen.

5.1. Montage

Der Filter wird mit allem dazugehörigen Zubehör für die Inbetriebnahme geliefert. (nachfolgende Nummern beziehen sich auf Fig. 3)

Verbinden Sie über den Schlauch die Pumpe mit dem transparenten Schlauchanschlusssbogen (8) des Filters, der mit „IN“ gekennzeichnet ist. Ebenso verbinden Sie den Ablaufschlauch mit dem zweiten transparenten Schlauchanschlussbogen (8) der mit „OUT“ gekennzeichnet ist. (siehe Markierung „In“ und „Out“ in Fig. 2)

Schrauben Sie die Verschlusskappe (20) mit dem dazugehörigen O-Ring (21) auf den mit „CLEAN“ markierten Gewindeanschluss auf.

Der Filter ist nun einsatzbereit. Schalten Sie die Pumpe und die UV-C Lampe durch Einstecken des jeweiligen Netzkabels an.

Wir empfehlen für dieses Filtersystem Dauerbetrieb (24 Std. pro Tag), in den Saisonmonaten März bis Oktober.

Hinweis: - Die biologische Filterung entwickelt sich, auf natürlichem Wege, es dauert 5-6 Wochen bis sich die volle Wirkung entfaltet. Zur Beschleunigung der Bakterienansiedelung können entsprechende Bakterien in jedem Teichshop gekauft werden.

Warnung! Die Funktion des Filtersystems muss in regelmäßigen Abstanden überprüft werden!

Zu Beginn sollte das Filtersystem mind. 1 x täglich überprüft werden. Blätter, Gräser und z.B. Tierhaare können den Filter schnell verstopfen.

Wählen Sie deshalb die Reinigungsintervalle nach Art und Umfang der Verschmutzung in Ihrem Teich.

Schalten Sie vorübergehend die UV-C-Lampe aus, falls Sie Produkte für die Behandlung von Wasser und/oder für Fische verwenden möchten.

Falls Sie eine andere Pumpe verwenden möchten, die die angegeben technischen Daten übersteigt, dann empfiehlt es sich mit einem 2-Wege Wasserhahn, die Durchflussmenge zu reduzieren.

6. Wartung und Pflege

ACHTUNG: Trennen Sie vor der Durchführung von jeglichen Installations- oder Wartungsarbeiten die Elektrogeräte von der Stromquelle indem Sie den Stecker aus der Steckdose ziehen.

Achtung! Das Netzanschlusskabel dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung der Leitung ist der im Filter enthaltene UV-C-Strahler inklusive Vorschaltgerät unbrauchbar und muss ordnungsgemäß entsorgt werden. Eine Reparatur ist nicht möglich, da die Anschlussleitungen fest vergossen sind.

6.1. Reinigung des Filters

Die Reinigungsintervalle richten sich nach dem Verschmutzungsgrad des Teiches.

Wenn der Wasserstrahl sich verringert, reinigen Sie sowohl den Filter als auch die Pumpe Der Filter ist mit einem schnellen Reinigungssystem (Back Wash) ausgestattet.

• Montieren Sie anstelle der Verschlusskappe (20) den schwarzen Schlauchanschlussbogen (8A), an dem mit „Clean“ gekennzeichneten Anschluss am Deckel und verbinden Sie dieses mit einem Ablaufschlauch. Sie sollten das zur Reinigung benutzte Wasser nicht in den Teich zurückleiten.
• Schalten Sie die Pumpe wieder ein und drehen Sie den Einstellknopf von der Arbeitsposition (Fig. 1,A) in die Reinigungsposition (Fig. 1,B)
• Betreiben Sie den Filter so lange in dieser Position bis klares Wasser aus dem Ablaufschlauch kommt.
• Drehen Sie den Einstellknopf wieder in die Arbeitsposition.
• Schalten Sie die Pumpe aus, nehmen Sie den schwarzen Schlauchanschlussbogen (19), ab und fügen Sie die Verschlusskappe (20) wieder ein.

Darüber hinaus muss der Filter mindestens zweimal im Jahr komplett gereinigt werden.

Schalten Sie den Filter aus und öffnen Sie die Spannverschlüsse.

Waschen Sie die Innenseite des Behälters aus.

Reinigen Sie die Schwämme und Bioballs in einer Wanne mit Wasser aus dem Teich (kein Leitungswasser verwenden). Tauschen Sie die Schwämme aus, wenn Sie beschädigt sind.

Verwenden Sie keine Lösungs- und Reinigungsmittel jeglicher Art, um den Filter und die Filtermedien zu reinigen. Verwenden Sie nur Teichwasser.

Bei diesen gründlichen Reinigungen sollte immer auch der UV-C Strahler gereinigt werden.

6.2. Funktionsprüfung der UV-C Lampe

Sie können die ordnungsgemäße Funktion der UV-Röhre auf einfache Weise überprüfen: im Wahlhebel (3) des Filterdeckels befindet sich ein kleines Loch, durch dieses Loch muss ein bläuliches Schimmern im Inneren bei intakter UV-C-Röhre sichtbar sein. Ist dies nicht der Fall, liegt ein Defekt der Röhre vor.

Bitte beachten Sie, dass die Röhre nur im komplett eingebauten Zustand funktioniert und nicht - bedingt durch einen im Wahlhebel eingebauten Sicherheitsmechanismus - außerhalb des Gerätes geprüft werden kann.

6.3. Reinigung der UV-C Lampe

Wenn eine stärkere Algenbildung und/oder größere Kalkablagerungen bemerkt werden, muss der korrekte Betrieb der UV-C-Vorrichtung überprüft werden. Die UV-C Röhre hat eine begrenzte Wirkungsdauer (ca. 4000 Stunden) und sollten spätestens nach einer Saison (März bis Oktober), ausgewechselt werden. Entsprechende Ersatzröhren erhalten sie bei der unten angegebenen Serviceadresse.

Wenn der Teichfilter für eine längere Zeit ausgeschalten war, stellen Sie bitte sicher, dass der Quarzglaskolben, der die UV-C Röhre umgibt, sauber ist.

Wenn der Filter längere Zeit nicht in Betrieb war, kann es unter Umständen notwendig sein, die Dichtungsringe (insbesondere beim UV-C Strahler) zu ersetzen. (Nachfolgende Nummern beziehen sich auf Fig. 3)

1. Trennen Sie den UV-C-Strahler und Pumpe vom Stromnetz und sichern Sie diese gegen Wiedereinschalten.
2. Beachten Sie die oben genannten Sicherheitsmaßnahmen
3. Drehen Sie den Wahlhebel (3) in die Arbeitsposition.
4. Entfernen Sie die Abdeckkappe (1) und die Schraube (2)
5. Nehmen Sie den Wahlhebel (3) nach oben weg und entfernen Sie die Schrauben (4)
6. Nehmen Sie die Lampenfassung (5) heraus und achten Sie darauf, dass der O-Ring (10) nicht verloren geht. Ziehen Sie dabei nicht zu stark am Netzkabel.
7. Reinigen Sie den Quarzglaskolben (9) vorsichtig von außen und entfernen Sie ggf. alle Kalkablagerungen mit einem geeigneten Lösemittel. Vor dem Einbau gründlich abspülen.
8. Prüfen Sie das Quarzglas auf Schäden.

6.4. Ersatz der UV-C-Röhre:

Wir empfehlen den Wechsel der UV-C Röhre nur durch unser Fachpersonal durchführen zu lassen. Beschädigungen des Quarzglaskolbens oder der Strahlereinheit durch unsachgemäße Montage / Demontage fallen nicht unter die Garantieleistung.

Vorsicht! UV-C Röhre (2) nicht direkt mit der Hand anfassen, sondern z.B. Baumwollhandschuh überziehen! Alte UV-C Röhren dürfen nicht zerbrochen und im Hausmüll entsorgt werden. Bitte wenden Sie sich an Ihr örtliches Entsorgungsunternehmen.

Keine scharfkantigen Werkzeuge verwenden. Sind Quarzglaskolben oder O-Ringe defekt, müssen sie unbedingt ersetzt werden.

1. Ziehen Sie den Quarzglaskolben (9) durch Drehen vorsichtig nach unten von der Lampenfassung (5) ab. Keinesfalls Hebeln oder Verkanten. Reinigen Sie das Quarzglas vorsichtig und ersetzen Sie die alte UV-C Röhre (7) durch eine neue Originalersatzröhre (siehe Seite 8). Vergewissern Sie sich, dass alle Teile der UV-C Lampe trocken sind.
2. Stellen Sie sicher, dass die O-Ringe (6) nicht beschädigt werden oder aus Ihrem Sitz herausfallen. Fetten Sie den O-Ring ggf. mit Vaseline.
3. Legen Sie den O-Ring (10) in die Strahlerfassung (5) ein und platzieren Sie diese im Filterdeckel.
4. Befestigen Sie die Schrauben (4) wieder, bringen Sie den Wahlhebel (3) wieder an und stellen ihn in die Arbeitsposition.
5. Schalten Sie die Lampe ein, um die Funktionsfähigkeit wie oben beschrieben zu überprüfen.
6. Ziehen Sie die Schraube (2) an und bringen Sie die Abdeckkappe (1) an.

6.5. Reinigung der Pumpe

Es wird eine regelmäßige Wartung empfohlen, oder zumindest, wenn sich der Wasserstrahl bzw. die Höhe des Wasserspiels reduziert. (die nachfolgenden Nummern beziehen sich auf Fig. 4)

• Schalten Sie vor Wartungsarbeiten immer die Stromversorgung aus.
• Stellen Sie sicher, dass die Filterkappe (105, 207) der Pumpe nicht durch Blätter und Schmutzablagerungen verstopft sind, ggf. reinigen.
• Drehen Sie den Einlaufdeckel (104, 206) mit einer Viertelumdrehung gegen den Uhrzeigersinn heraus. Ziehen Sie danach den Rotor (103, 204) aus dem Motorgehäuse heraus.
• Vergewissern Sie sich, dass der O-Ring (102, 202) in der dafür vorgesehenen Aussparung liegt.
• Reinigen Sie Rotor und Motorgehäuse unter Leitungswasser, beseitigen Sie Verkrustungen und überprüfen Sie den Verschleiß, indem Sie die Welle festhalten und den Rotor drehen: die Drehung muss regelmäßig sein.
• Montieren Sie das Ganze wieder in der umgekehrten Reihenfolge und bringen Sie die verschiedenen Komponenten korrekt an.

Die Pumpe sollte am Ende der Saison, wie in diesem Abschnitt beschrieben, gereinigt und trocken aufbewahrt werden.

6.6. Winter – Wartung

• Schützen Sie Ihren Teichaußenfilter vor Frost!
• Nehmen Sie die Pumpe bei Frostgefahr aus Ihrem Gartenteich.
• Reinigen Sie die Pumpe komplett gemäß Anleitung.
  Lagern Sie die Pumpe über Winter in einem frostsicheren Raum

7. Garantie

T.I.P. garantiert dem privaten Endkunden (im Folgenden „Kunde“), nicht hingegen dem gewerblichen Nutzer, nach Maßgabe der nachfolgenden Bestimmungen, dass das vom Kunden innerhalb der Bundesrepublik Deutschland gekaufte Gerät innerhalb eines Zeitraums von 2 Jahren frei von Material- oder Verarbeitungsfehlern sein wird. Die vertraglichen oder gesetzlichen Rechte des Kunden gegenüber dem jeweiligen Verkäufer werden durch diese Garantie nicht berührt. Insbesondere werden die gesetzlichen Mängelrechte durch die Garantie nicht eingeschränkt.

Die Garantiezeit beginnt mit dem Tag des Kaufs des Gerätes durch den Kunden, zu nachfolgenden Bedingungen:

I. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Verarbeitungsfehler zurückzuführen sind, kostenlos beseitigt. Reklamationen sind unmittelbar nach Feststellung schriftlich zu melden.

II. Ansprüche aus dieser Garantie bestehen nur, wenn das Produkt keine Schäden oder Verschleißerscheinungen aufweist, die durch eine von der normalen Bestimmung oder Vorgaben der Gebrauchsanweisung von T.I.P. abweichende Benutzung verursacht worden sind.

Keine Garantie besteht insbesondere:

• Bei unsachgemäßer Behandlung und bei eigenen Veränderungen am Gerät
• Bei mechanischer Beschädigung des Gerätes von außen und Transportschäden
• Bei üblicher Abnutzung von Verschleißteilen
• Bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
• Bei Missachtung der Gebrauchsanweisung und Bedienungsfehlern
• Wenn das Gerät keinen technischen Defekt aufweist

III. Die vom Kunden geltend gemachten Fehler wird T.I.P. nach eigenem Ermessen auf seine Kosten durch Reparatur oder Lieferung neuer oder generalüberholter Teile beheben bzw. das Gerät austauschen. Ausgetauschte Teile gehen in das Eigentum von T.I.P. über. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.
IV. Weitergehende Ansprüche oder eine weitergehende Haftung bestehen auf Grund der Garantie nicht, es sei denn zwingende gesetzliche Haftungsvorschriften kommen zur Anwendung, wie zum Beispiel das Produkthaftungsgesetz, in Fällen des Vorsatzes und der groben Fahrlässigkeit sowie wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch T.I.P..
Von T.I.P. erbrachte Garantieleistungen verlängern die Garantiefrist nicht, auch hinsichtlich eventuell ausgetauschter Komponenten. Die Garantieverpflichtung erlischt im Falle des Weiterverkaufs durch den Kunden.
V. Der Garantieanspruch ist vom Kunden durch Vorlage der Kaufquittung nachzuweisen, welche dem Gerät bei Rücksendung beizulegen ist. Ohne gültige Kaufquittung ist eine kostenfreie Reklamationsbearbeitung im Zuge dieser Herstellergarantie nicht möglich.
VI. Besondere Hinweise zur Geltendmachung der Garantie:

1. Sollte Ihr Gerät nicht mehr richtig funktionieren, überprüfen Sie bitte zunächst, ob ein Bedienungsfehler oder eine Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist.

2. Falls Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, fügen Sie bitte auf jeden Fall folgende Unterlagen bei:

3. Kaufquittung.

4. Beschreibung des aufgetretenen Defekts (eine möglichst genaue Beschreibung erleichtert eine zügige Reparatur).

5. Bevor Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, entfernen Sie bitte alle hinzugefügten Anbauteile, die nicht dem Originalzustand des Gerätes entsprechen. Sollten bei der Rückgabe des Gerätes solche Anbauteile fehlen, übernehmen wir dafür keine Haftung.

6. Das beim Garantiegeber T.I.P. einzusendende Paket ist durch den Kunden ordnungsgemäß zu frankieren.

7. Die Einsendung des Geräts zur Reparatur und die Geltendmachung der Rechte aus dieser Garantie erfolgen beim Garantiegeber T.I.P.. Name und Anschrift des Garantiegebers T.I.P. befinden sich unter „9.Service“ der vorliegenden Gebrauchsanweisung.

8. Bestellung von Ersatzteilen

Die schnellste, einfachste und preiswerteste Möglichkeit, Ersatzteile zu bestellen, erfolgt über das Internet. Unsere Webseite www.tip-pumpen.de verfügt über einen komfortablen Ersatzteile-Shop, welcher mit wenigen Klicks eine Bestellung ermöglicht. Darüber hinaus veröffentlichen wir dort umfassende Informationen und wertvolle Tipps zu unseren Produkten und Zubehör, stellen neue Geräte vor und präsentieren aktuelle Trends und Innovationen im Bereich Pumpentechnik.

9. Service

Bei Garantieanspruch oder Störungen wenden Sie sich bitte an:

T.I.P. Technische Industrie Produkte GmbH

Reparaturservice und Ersatzteilversand

Tel.: [phone] / 9125 0

Fax: [phone] / 9125 25

Siemensstraße 17 D-74915 Waibstad

E-Mail: [e-mail]

In Österreich wenden Sie sich bitte direkt an Ihre Verkaufsstelle oder an:

POSPISCHIL TOOLS GmbH Lützowgasse 12-14 A-1140 Wien

Tel.: +43 / 1 / 9116300 Fax: +43 / 1 / 9116300-29 E-Mail: [e-mail]

Eine aktuelle Bedienungsanleitung als PDF-Datei kann bei Bedarf per E-Mail unter: [e-mail] angefordert werden.

10. Anhang: Abbildungen PMA 8000 UV 9 und PMA 16000 UV 13

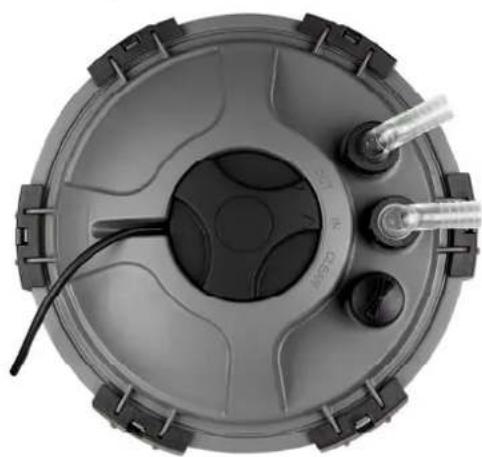

Fig. 1

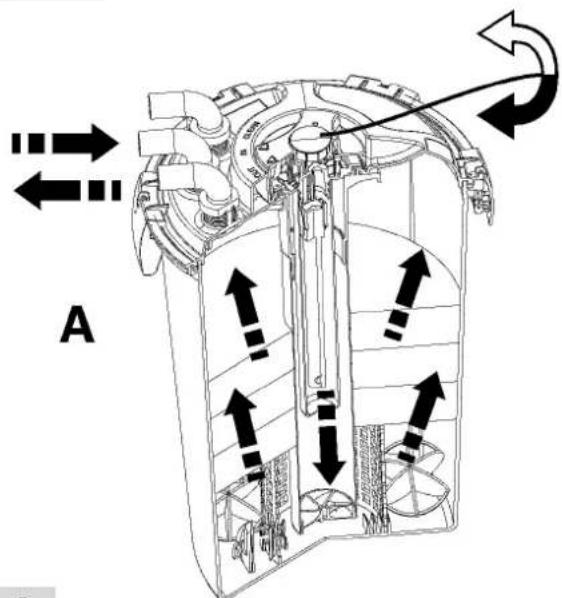

A

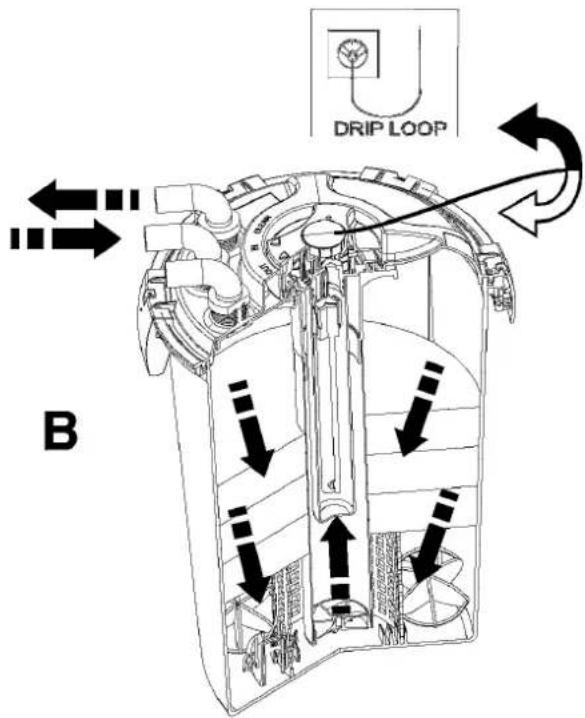

DRIP LOOP B

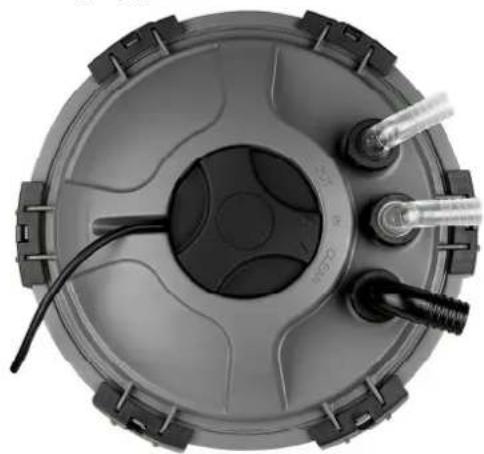

Fig. 2
Arbeitsposition A

Reinigungsposition B

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Bei Fragen wenden Sie sich bitte an ihr örtliches Entsorgungsunternehmen.

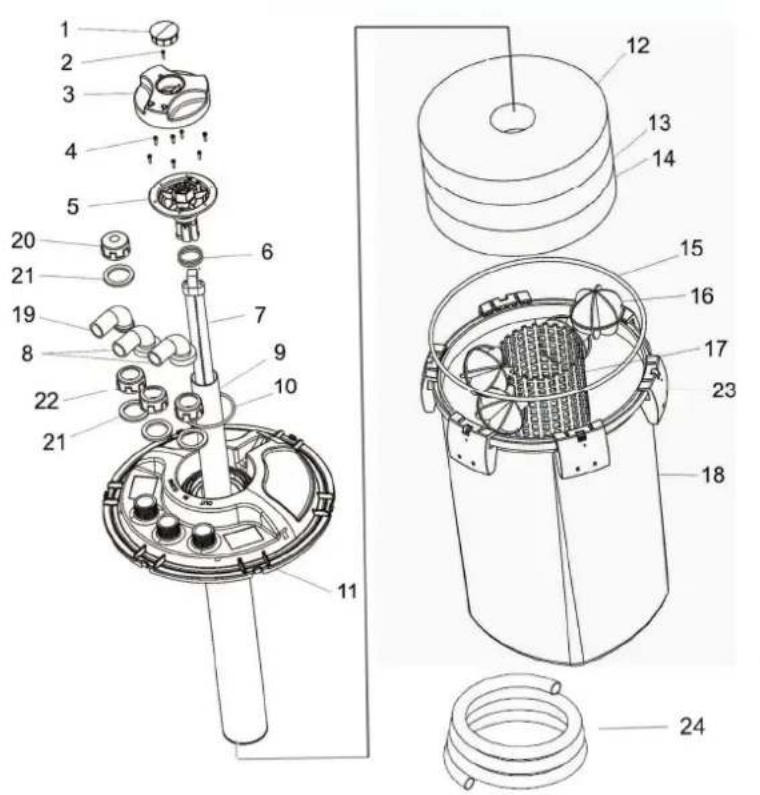

Fig. 3

Nr.	Ersatzteil Art. Nr.		Beschreibung
PMA	8000UV 9	16000UV 13
1	72163	72163	Abdeckkappe
2	72164	72164	Schraube
3	72165	72165	Wahlhebel
4	72166	72166	Schrauben
5	72167	72167	UV-C Einheit
6	72168	72168	O Ring
7	31048	30978	UV-C Röhre
8 72170	72186		Schlauchanschlussbogen (transparent)
9	72175	72188	Quarzglaskolben
10	72176	72176	O Ring
11	72177	72878	Filterdeckel
12	72178	72178	Filterschwamm 1
13	72179	72179	Filterschwamm 2
14 72189			Kinshi Filtermatte(nur bei PMA 16000)
15	72181	72181	O Ring
16	72182(8 St.)	72182(16 St.)	Bioballs
17 72183			Filterträger(nur bei PMA 16000)
18	72184	72190	Behälter
19 72171	72187		Schlauchanschlussbogen (schwarz)

Nr.	Ersatzteil Art. Nr.		Beschreibung
PMA	8000UV 9	16000UV 13
20	72172	72172	Verschlusskappe
21	72173	72173	Dichtung
22	72174	72174	Überwurfmutter
23	72185	72185	Verschlussklammer
24	72169	72180	Spiralschlauch 5 m
101	72709		Hintere Pumpenabdecku Fig. 2
102	71668		O Ring
103	72098		Rotor
104	72100		Einlaufdeckel
105	72097		Fillterkappe
106	72096		Schlauchanschluss 12 '' x 20 mm
201		71686	Hintere Pumpenabdeckung
202		71684	O Ring
203		71683	Laufradkammer
204		71682	Rotor
205		71681	O Ring
206		71680	Einlaufdeckel
207		72710	Filterkappe
208		72711	Schlauchanschluss 34 '' x 25 mm

T.I.P. Technische Industrie Produkte GmbH

Tél.: + 49 (0) 7263 / 9125 0

POSPISCHIL TOOLS GmbH

Tél.: + 43 / 1 / 9116300

Lützowgasse 12-14

Fax : +43 / 1 / 9116300-29

A-1140 Vienne

E-mail : [e-mail]

T.I.P. Technische Industrie Produkte GmbH

Siemensstraße 17
