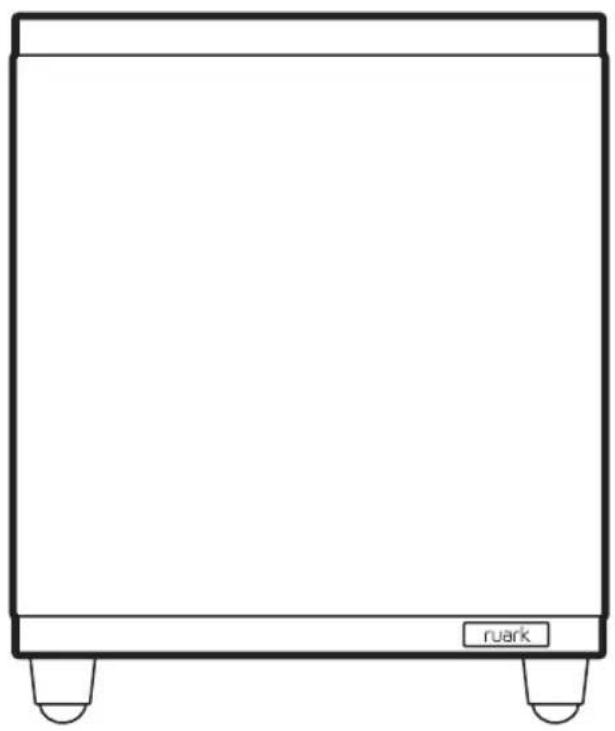

INSTRUKCJA OBSŁUGI RS1 Ruark Audio

1. Gniazdo sieciowe AC

4. Przełącznik fazy (0-180˚)

5. Częstotliwość graniczna (50-180Hz)

8. Radiator basowy 170mm

9. Sterownik skierowany w dół o

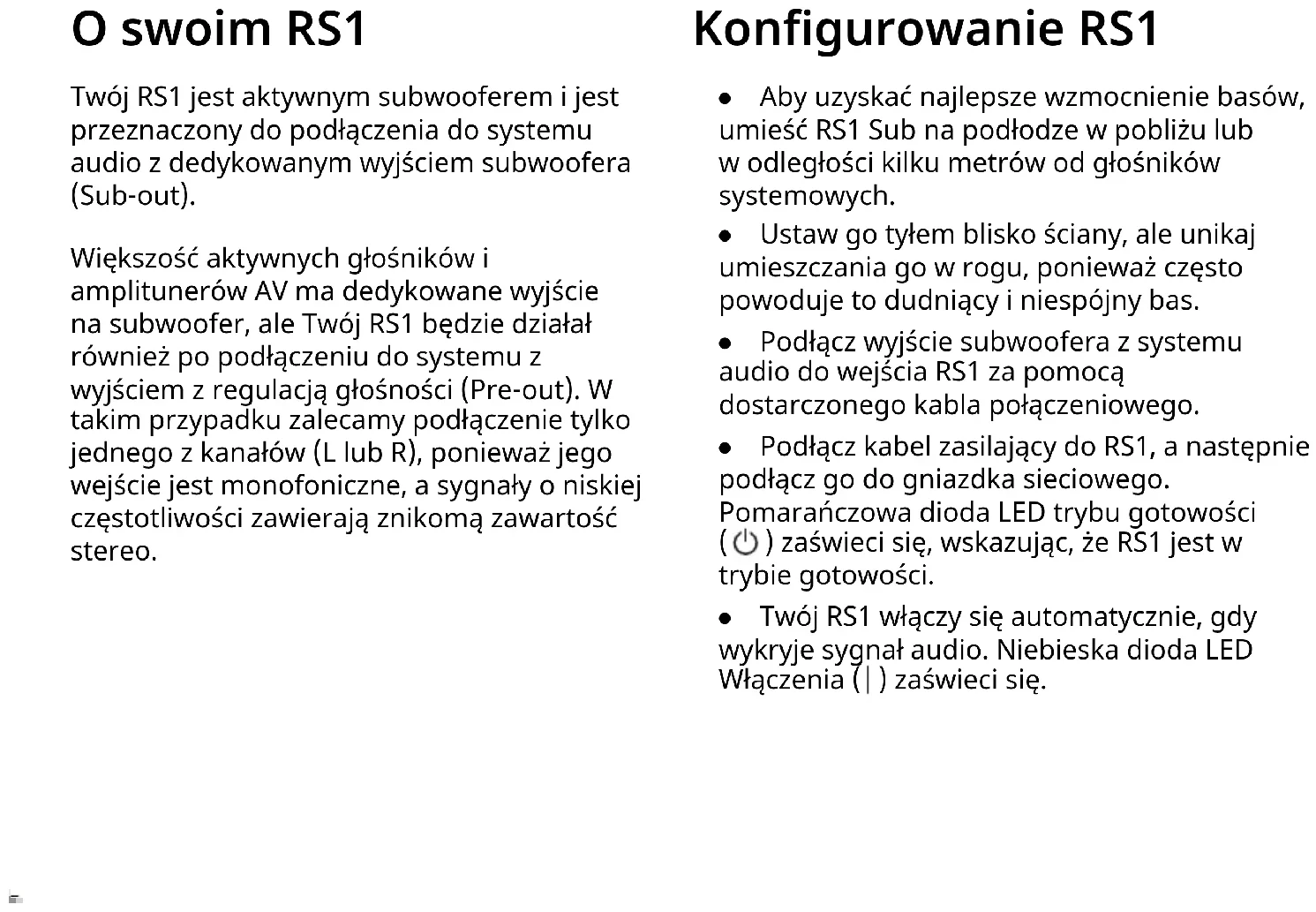

• Etterbehandling av naturlig tre vil variere og lysne eller mørkne med alderen, spesielt når de blir utsatt for sollys. Opphavsrett og varemerker © Ruark Audio. Alle rettigheter forbeholdt. Ruark Audio, Ruark, Ruark Audio- og Ruark-logoene og andre Ruark Audio-merker eies av Ruark Audio og kan være registrert. Alle andre varemerker tilhører sine respektive eiere.O swoim RS1 Twój RS1 jest aktywnym subwooferem i jest przeznaczony do podłączenia do systemu audio z dedykowanym wyjściem subwoofera (Sub-out). Większość aktywnych głośników i amplitunerów AV ma dedykowane wyjście na subwoofer, ale Twój RS1 będzie działał również po podłączeniu do systemu z wyjściem z regulacją głośności (Pre-out). W takim przypadku zalecamy podłączenie tylko jednego z kanałów (L lub R), ponieważ jego wejście jest monofoniczne, a sygnały o niskiej częstotliwości zawierają znikomą zawartość stereo. Kongurowanie RS1 ● Aby uzyskać najlepsze wzmocnienie basów, umieść RS1 Sub na podłodze w pobliżu lub w odległości kilku metrów od głośników systemowych. ● Ustaw go tyłem blisko ściany, ale unikaj umieszczania go w rogu, ponieważ często powoduje to dudniący i niespójny bas. ● Podłącz wyjście subwoofera z systemu audio do wejścia RS1 za pomocą dostarczonego kabla połączeniowego. ● Podłącz kabel zasilający do RS1, a następnie podłącz go do gniazdka sieciowego. Pomarańczowa dioda LED trybu gotowości

) zaświeci się, wskazując, że RS1 jest w trybie gotowości. ● Twój RS1 włączy się automatycznie, gdy wykryje sygnał audio. Niebieska dioda LED Włączenia ( ) zaświeci się.EN

Dostrajanie RS1 ● Akustyka każdego pomieszczenia jest inna, a czas spędzony na dostrajaniu RS1 tak, aby płynnie łączył się z Twoim systemem, jest ważny. ● Przy prawidłowym ustawieniu powinieneś być nieświadomy, że basy pochodzą z twojego RS1 i powinno brzmieć tak, jakby cały bas był wytwarzany przez głośniki twojego systemu. ● Zacznij od ustawienia zwrotnicy i regulatorów poziomu głośności mniej więcej w połowie. ● Słuchaj różnorodnej muzyki, którą dobrze znasz i dostosuj poziom głośności swojego RS1, aby pasował do twojego systemu. ● Eksperymentuj z częstotliwością podziału, poziomem głośności i przełącznikiem fazy, aż będziesz zadowolony z basów. ● Podczas strojenia RS1 ważne jest, aby powrócić do tej samej pozycji odsłuchowej, aby ocenić efekt. ● Ostateczne dostrojenie zależy od Twojego gustu i preferencji, ale jeśli masz świadomość, że źródłem basów jest subwoofer, prawdopodobnie częstotliwość podziału jest ustawiona zbyt wysoko lub głośność subwoofera jest zbyt duża.Automatyczne czuwanie ● Twój RS1 Sub ma funkcję automatycznego czuwania i jest zaprojektowany tak, aby zawsze był podłączony do gniazdka sieciowego. ● Gdy nie ma sygnału audio, Twój RS1 Sub pozostanie w stanie gotowości z niskim poborem mocy i włączy się tylko wtedy, gdy wykryje wejście audio. ● Po około 20 minutach braku dźwięku, Twój RS1 Sub powróci do trybu gotowości z niskim poborem mocy. Ochrona przed przeładowaniem ● Twój RS1 Sub ma zaawansowaną funkcję miękkiego obcinania, która zapobiega zniekształceniom i przeciążeniu termicznemu przy wysokim poziomie odsłuchu. ● W mało prawdopodobnym przypadku przegrzania obie diody LED stanu będą migać, a wyjście audio zostanie odcięte do czasu ustabilizowania się temperatury wewnętrznej. Zwykle trwa to kilkaEN

Dane techniczne AWzmacniacz i głośnik Głośnik skierowany w dół o średnicy 170mm Radiator basowy 170mm Wzmacniacz mocy klasy D o mocy 100W Miękkie obcinanie o niskim poziomie zniekształceń Pasmo przenoszenia 25 Hz – 200 Hz Wejście audio Wejście mono (RCA) 2,0Vrms Sterownica Wybieralna faza (0-180˚) Regulowana częstotliwość podziału (50-180 Hz) Poziom głośności Moc Automatyczne włączanie i tryb gotowości 100-240 V AC 50/60 Hz 1,0 A Nominalna 5 W Czuwanie 0,5 W Wymiary W300 x S250 x G250 mm (w tym nóżki) 6,7 kg Rozwiązywanie problemów Aby uzyskać pomoc dotyczącą produktu, zapoznaj się ze stroną FAQ (najczęściej zadawane pytania) w obszarze wsparcia naszej witryny internetowej. Więcej informacji można znaleźć na stronie www.ruarkaudio.com/support Specykacja i projekt podlegają modykacjom bez powiadomieniaŚrodki ostrożności

• Przeczytaj ten podręcznik użytkownika i postępuj zgodnie ze wszystkimi instrukcjami, pomoże to w prawidłowym skongurowaniu i obsłudze produktu.

• Przestrzegaj wszystkich ostrzeżeń i zachowaj ten podręcznik użytkownika do wykorzystania w przyszłości.

• Nie próbuj używać uszkodzonego urządzenia, ponieważ może to doprowadzić do niebezpiecznego porażenia prądem.

• Nie otwieraj urządzenia ani nie zdejmuj żadnych paneli, aby odsłonić elektronikę. Wewnątrz nie ma części, które mogą być naprawiane przez użytkownika.

• Wszystkie czynności serwisowe należy powierzyć wykwalikowanemu personelowi serwisowemu. Serwisowanie jest wymagane, gdy urządzenie zostanie w jakikolwiek sposób uszkodzone, na przykład w przypadku uszkodzenia dowolnego przewodu zasilającego lub wtyczki, rozlania płynu lub przedmiotów wpadających do urządzenia, urządzenia wystawionego na działanie deszczu lub wilgoci, nie działają normalnie lub zostały upuszczone.

• To urządzenie jest przeznaczone do pracy WYŁĄCZNIE z napięciami prądu przemiennego wymienionymi na panelu tylnym lub dołączonym zasilaczem sieciowym. Działanie przy napięciu innym niż podane może spowodować nieodwracalne uszkodzenie urządzenia i unieważnić gwarancję produktu.

• Upewnij się, że wtyczka sieciowa lub złącze sieciowe są łatwo dostępne na wypadek konieczności odłączenia od sieci.

• Adapter sieciowy, wtyczkę lub złącze sieciowe należy wyjąć z gniazdka, aby całkowicie odłączyć system od zasilania sieciowego.

• Nie umieszczaj żadnych źródeł otwartego ognia, takich jak zapalone świece, na urządzeniu lub w jego pobliżu. Nie instaluj w pobliżu źródeł ciepła, takich jak kaloryfery, piece lub inne urządzenia wytwarzające ciepło.

• Unikaj narażenia na ekstremalne ciepło lub zimno.

• Używaj tylko dodatków / akcesoriów określonych dla tego urządzenia. Nie modykuj systemu ani akcesoriów. Nieautoryzowane zmiany mogą zagrozić bezpieczeństwu, zgodności z przepisami i wydajności systemu.

• Używać wyłącznie dostarczonej anteny lub zatwierdzonego zamiennika.

• Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie wystawiaj urządzenia na działanie deszczu lub wilgoci. Nie narażaj tego urządzenia na kapanie lub zachlapanie i nie umieszczaj przedmiotów wypełnionych płynami, takich jak wazony, na urządzeniu lub w jego pobliżu. Podobnie jak w przypadku wszystkich produktów elektronicznych, należy zachować ostrożność, aby nie rozlać płynów na żadną część systemu. Ciecze mogą spowodować awarię i / lub zagrożenie pożarowe.

• Odłącz to urządzenie od zasilania sieciowego podczas burzy lub gdy nie będzie używane przez dłuższy czas, aby zapobiec uszkodzeniu tego urządzenia.

• Aby uniknąć ryzyka pożaru lub porażenia prądem, unikaj przeciążania gniazd zasilania sieciowego lub przedłużaczy.

• Długotrwałe narażenie na głośną muzykę może spowodować uszkodzenie słuchu. Podczas korzystania ze słuchawek najlepiej unikać ekstremalnej głośności, szczególnie przez dłuższy czas.

• Nie instaluj tego urządzenia w ograniczonej przestrzeni. Zawsze pozostawiaj co najmniej 10 cm wolnej przestrzeni wokół urządzenia, aby zapewnić wentylację i upewnij się, że zasłony lub inne przedmioty nigdy nie zakrywają otworów wentylacyjnych w urządzeniu. Informacje dotyczące przepisów To urządzenie jest oznakowane zgodnie z europejską dyrektywą 2012/19 / UE dotyczącą zużytego sprzętu elektrycznego i elektronicznego. Ten symbol oznacza, że produktu ani powiązanych baterii nie należy wyrzucać razem z innymi odpadami domowymi. Podobnie jak w przypadku każdego sprzętu elektrycznego, należy go zutylizować zgodnie z lokalnymi przepisami.

INFORMACJE O ZGODNOŚCI CE

Ten produkt jest zgodny ze wszystkimi wymogami dyrektywy UE obowiązującymi przepisami prawa. Niniejszym Ruark Audio oświadcza, że to urządzenie jest zgodne z zasadniczymi wymaganiami i innymi stosownymi postanowieniami europejskiej dyrektywy w sprawie urządzeń radiowych 2014/53 / UE. Możesz pobrać pełną deklarację zgodności CE ze strony www.ruarkaudio.com/doc/RS1doc.pdfEN

Gwarancja Zarejestruj swój produkt, aby uzyskać przedłużoną trzyletnią gwarancję. Zarejestruj swój produkt, aby uzyskać przedłużoną trzyletnią gwarancję. Standardowo ten produkt jest objęty gwarancją braku wad przez okres dwóch lat od daty zakupu, ale okres ten może zostać przedłużony do trzech lat, jeśli zarejestrujesz swój produkt na stronie www.ruarkaudio.com. Niniejsza gwarancja pozostaje ważna pod warunkiem, że produkt ten był traktowany z należytą starannością i uwagą. Awaria produktu spowodowana przypadkowym uszkodzeniem, nadmiernym zużyciem, zaniedbaniem lub nieautoryzowaną modykacją spowoduje utratę gwarancji. W przypadku produktów zakupionych poza Wielką Brytanią dystrybutor w kraju zakupu gwarantuje produkt. Aby uzyskać szczegółowe informacje, skontaktuj się z lokalnym dystrybutorem lub punktem sprzedaży Ruark. W przypadku zwrotu tego produktu należy upewnić się, że jest on zapakowany w oryginalne opakowanie i dołączony dowód zakupu. Niniejsza gwarancja w żaden sposób nie zmienia ani nie uchyla ustawowych praw kupującego. Z pominięciem błędów i niedomówień. Opieka ogólna ● Czyść miękką, niestrzępiącą się ściereczką lub lekko zwilżoną szmatką. Nie używaj aerozoli woskowych ani innych substancji, ponieważ mogą one uszkodzić wykończenie powierzchni lub pogorszyć wydajność. ● Nie wystawiaj urządzenia na bezpośrednie działanie promieni słonecznych, wysokiej wilgotności, kurzu, nadmiernych wibracji lub ekstremalnych temperatur, które mogą mieć wpływ na wykończenie, wydajność i niezawodność urządzenia. ● Zalecana temperatura pracy zakres wynosi od 5°C do 40°C. ● Wykończenia z naturalnego drewna będą się zmieniać i rozjaśniać lub przyciemniać z wiekiem, szczególnie pod wpływem promieni słonecznych. Prawa autorskie i znaki handlowe © Ruark Audio. Wszelkie prawa zastrzeżone. Ruark Audio, Ruark, logo Ruark Audio i Ruark oraz inne znaki Ruark Audio są własnością Ruark Audio i mogą być zarejestrowane. Wszystkie inne znaki towarowe są własnością ich odpowiednich właścicieli.关于您的 RS1 您的 RS1 是有源低音炮，设计用于连接到具 有专用低音炮输出（Sub-out）的音频系统。 大多数有源扬声器和 AV 接收器都有专用的 低音炮输出，但您的 RS1 也可以在连接到具 有音量控制输出（预输出）的系统时工作。 在 这种情况下，我们建议您只连接其中一个通道 （L 或 R），因为它的输入是单声道，低频信号 包含的立体声内容可以忽略不计。 设置您的 RS1
