RS1 - Subwoofer Ruark Audio - Gratis bruksanvisning og manual

Produkttype	Aktiv subwoofer
Merke	Ruark Audio
Modell	RS1
Mål (H x B x D)	300 x 250 x 250 mm (føtter inkludert)
Vekt	6,7 kg
Forsterker	100 W klasse D
Elementer	170 mm nedoverrettet høyttaler, 170 mm passiv radiator
Frekvensrespons	25 Hz - 200 Hz
Lydinngang	RCA mono (2,0 Vrms)
Kontroller	Fase (0°/180°), delefrekvens (50-180 Hz), lydnivå
Strømforsyning	100-240 V CA, 50/60 Hz, 1,0 A
Strømforbruk	Nominell 5 W, standby < 0,5 W
Automatisk standby	Ja, etter ca. 20 minutter uten lydsignal
Clippbeskyttelse	Myk clipp for å unngå forvrengning
Termisk beskyttelse	Automatisk utkobling ved overoppheting, blinkende LED
Kabinettmateriale	Tre (variabel naturlig finish)
Driftstemperatur	5°C til 40°C
Vedlikehold	Rengjør med en lofri eller lett fuktig klut; ikke bruk kjemikalier
Garanti	2 år (utvidbar til 3 år ved registrering)
Reservedeler	Kontakt kundeservice eller forhandler
Reparasjon	Ikke åpne enheten; overlat reparasjon til fagperson
Medfølgende tilbehør	RCA-kabel, strømkabel
Generell informasjon	I samsvar med EU-direktivet om avfall fra elektrisk og elektronisk utstyr (WEEE); samsvarserklæring tilgjengelig online

Ofte stilte spørsmål - RS1 Ruark Audio

Hvor skal RS1-subwooferen plasseres?

Plasser RS1 på gulvet, nær en vegg men ikke i et hjørne, i nærheten av hovedhøyttalerne for optimal bassforsterkning.

Hvordan kobler jeg RS1 til systemet mitt?

Bruk en RCA-kabel for å koble subwooferutgangen på systemet til mono-inngangen på RS1. Hvis du bruker en forforsterkerutgang, koble til en enkelt kanal (L eller R).

Hva betyr LED-ene på bakpanelet?

Oransje LED indikerer standby. Blå LED indikerer at subwooferen er aktiv og mottar lydsignal.

Hvordan justerer jeg fasen på RS1?

Fasebryteren har to posisjoner: 0° og 180°. Prøv begge og velg den som gir mest sammenhengende bass med hovedhøyttalerne.

Hvordan justerer jeg delefrekvensen?

Still delefrekvenskontrollen mellom 50 og 180 Hz. Start midt på, og juster mens du lytter til musikk for en naturlig overgang til hovedhøyttalerne.

Går RS1 automatisk i standby?

Ja, etter ca. 20 minutter uten lydsignal går subwooferen automatisk i standby for å spare strøm. Den aktiveres igjen så snart et signal oppdages.

Hva gjør jeg ved overoppheting av RS1?

Hvis begge LED-ene blinker og lyden stopper, har subwooferen overopphetet. La den kjøle seg ned i noen minutter; den starter automatisk på nytt.

Hvordan rengjør jeg subwooferen?

Bruk en myk, lofri klut, lett fuktet om nødvendig. Unngå rengjøringsmidler, voks eller spray som kan skade finishen.

Hva er garantien på RS1?

Standardgarantien er 2 år. Ved å registrere produktet på www.ruarkaudio.com får du utvidet garanti til 3 år.

Kan jeg reparere RS1 selv?

Nei, åpne aldri enheten. For reparasjon, kontakt fagperson eller Ruark kundeservice.

BRUKSANVISNING RS1 Ruark Audio

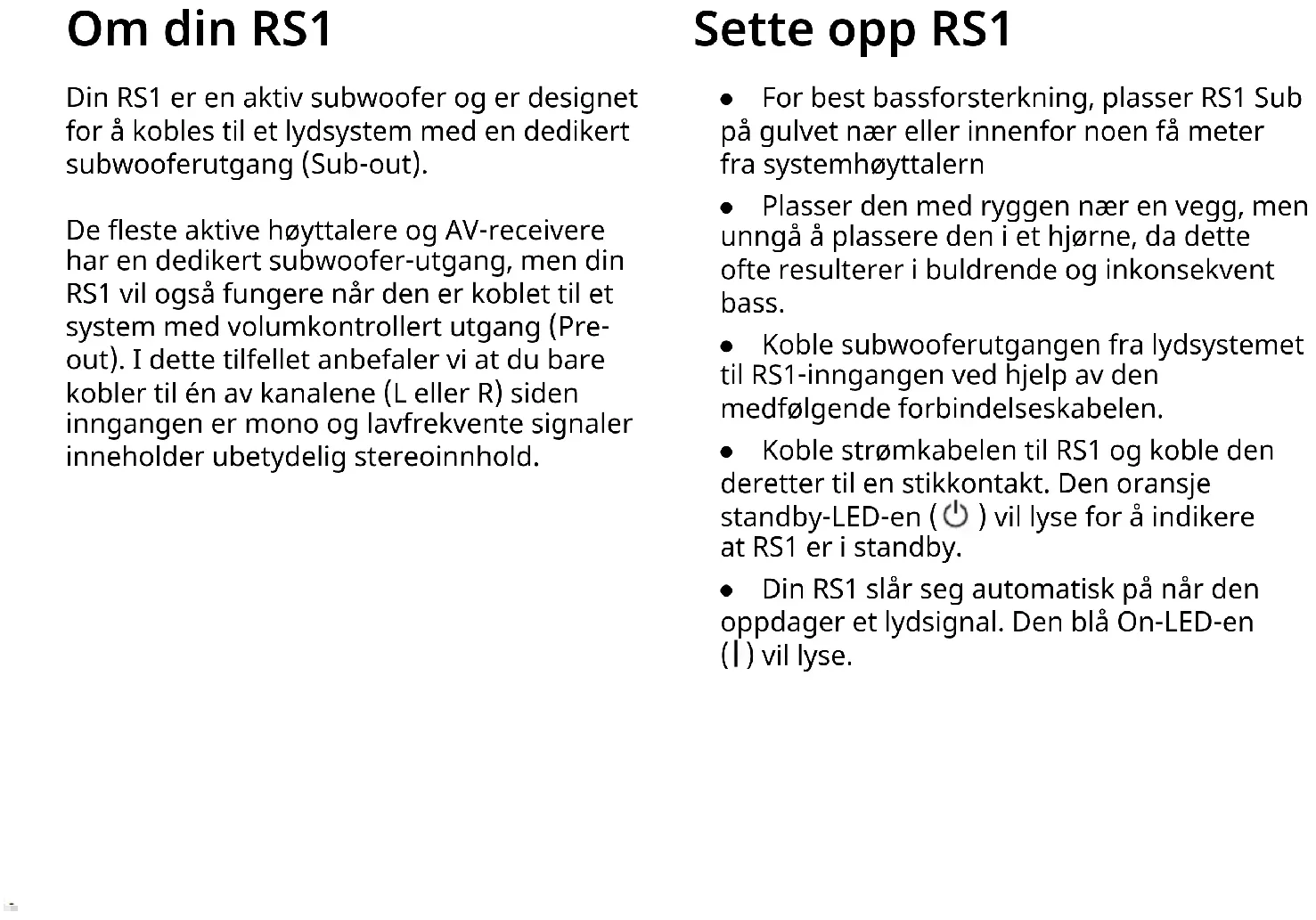

De fleste aktive høyttalere og AV-receivere har en dedikert subwoofer-utgang, men din RS1 vil også fungere når den er koblet til et system med volumkontrollert utgang (Pre-out). I dette tilfellet anbefaler vi at du bare kobler til én av kanalene (L eller R) siden inngangen er mono og lavfrekvente signaler inneholder ubetydelig stereoinnhold.

Sette opp RS1

• For best bassforsterkning, plasser RS1 Sub på gulvet nær eller innenfor noen få meter fra systemhøyttalern
• Plasser den med ryggen nær en vegg, men unngå å plassere den i et hjørne, da dette ofte resulterer i buldrende og inkonsekvent bass.
• Koble subwooferutgangen fra lydsystemet til RS1-inngangen ved hjelp av den medfølgende forbindelseskabelen.
• Koble strømkabelen til RS1 og koble den deretter til en stikkontakt. Den oransje standby-LED-en (💡) vil lyse for å indikere at RS1 er i standby.
• Din RS1 slår seg automatisk på när den oppdager et lydsignal. Den blå On-LED-en (I) vil lyse.

Finjustering av RS1

• Akustikken i hvert rom er forskjellig, og det er viktig å bruke tid på å justere RS1-en slik at den smelter sømløst inn i systemet.
• Når den er riktig stilt inn, bør du ikke være klar over at bassen kommer fra RS1, og det skal høres ut som om all bassen produseres av systemets høyttalere.
• Start med å sette delefilteret og volumnivåkontrollene til omtrent halvveis.

• Lytt til en rekke musikk som du kjenner godt, og juster RS1-volumnivået slik at det matcher systemet ditt.

• Eksperimenter med delefrekvensen, volumnivået og fasebryteren til du er fornøyd med bassen.

• Når du stiller inn RS1, er det viktig at du går tilbake til samme lytteposisjon for å bedømme effekten.
• Den endelige finjusteringen vil være ned til din egen smak og preferanser, men hvis du er klar over at subwooferen er kilden til bassen, er det sannsynlig at delefrekvensen enten er satt for høyt eller subwoofervolumet er for høyt.

Auto standby

• Din RS1 Sub har en automatisk standby-funksjon og er designet for alltid å være koblet til en stikkontakt.
• Når det ikke er noe lydsignal, vil RS1 Sub forbli i standby-tilstand for lavt strømforbruk og slå seg bare på når den oppdager en lydinngang.
• Etter omtrent 20 minutter uten lyd, vil RS1 Sub gå tilbake til standby for lavt strømforbruk.

Overbelastningsbeskyttelse

• Din RS1 Sub har en sofistikert myk klippefunksjon for å forhindre forvrengning og termisk overbelastning ved høye lyttenivåer.
• I det usannsynlige tilfellet at den blir overopphetet, vil begge statuslampene blinke, og den vil kutte lydutgangen til den interne temperaturen har stabilisert seg. Dette tar vanligvis noen minutter.

Spesifikasjoner

Forsterker og driver

170 mm nedoverskytende driver

170 mm frontvendt bassradiator

100W klasse D effektforsterker

Myk klipping med lav forvrengning

Frekvensrespons 25Hz - 200Hz

Lydinngang

Automatisk oppstart og standby

100-240V AC 50/60Hz 1,0A

Nominell 5W

Standby 0,5W

Dimensjoner

H300 x B250x D250mm (inkludert føtter)

6,7 kg

Feilsøking

For hjelp med produktet ditt, vennligst se FAQ-siden (ofte stilte spørsmål) i støtteområdet på nettstedet vårt.

For mer informasjon besøk

www.ruarkaudio.com/support

Spesifikasjoner og design kan endres uten varsel.

Generell informasjon

• Les denne bruksanvisningen og følg alle instruksjonene. Det vil hjelpe deg å sette opp og bruke produktet riktig.
  •Vær oppmerksom på alle advarsler og ta vare på denne bruksanvisningen som fremtidig referanse.
• Ikke forsøk å bruke et skadet apparat. Dette kan føre til et farlig elektrisk støt.
• Ikke åpne apparatet eller ta av paneler for å komme til elektronikken. Apparatet inneholder ikke noen deler som kan repareres.
• Henvis alt servicearbeid til kvalifisert personell. Det er nødvendig å få utført service på apparatene når de har blitt skadet på noen måte, som på strømkabelen eller kontakten, hvis det har blitt sølt væske eller det har falt ned gjenstander på dem, eller hvis de har blitt utsatt for regn eller fuktighet, hvis de ikke virker som de skal eller de har falt ned.
• Denne enheten er BARE ment brukt med AC-spenningene som er oppført på baksiden av apparatet eller på strømforsyningen som er inkludert. Bruk med spenninger enn dem som er angitt kan forårsake irreversibel skade på enheten, og tilsidesette produktgarantien.
• Pass på at støpselet og strømkontakten til utstyret er lett å komme til i tilfelle det er nødvendig å koble fra strømmen.
• Strømadapteren, støpselet eller strømtilkoblingen må kobles fra kontakten for å koble apparatet helt fra strømnettet.
• Ikke plasser noen åpne flammer, som et tent stearinlys, på eller nær enheten av apparatet. Ikke installer enheten nær varmekilder som radiatorer, ovner eller andre apparater (inkludert forsterkere) som avgir varme.
• Unngå å utsette den for ekstrem varme eller ekstrem kulde.

• Bare bruk tilkoblinger/tilbehør som er angitt for denne enheten. Ikke foreta noen modifikasjoner på systemet eller tilbehøret. Uautoriserte endringer kan kompromittere sikkerheten, samsvar med forskrifter og ytelsen til systemet.

• Bruk kun den medfølgende antennen eller en godkjent erstatning.

• For å redusere risikoen for brann eller elektrisk støt må enheten ikke utsettes for regn eller fuktighet. Ikke utsett apparatet for drypping eller sprut, og ikke plasser noen væskefylte gjenstander som vaser på eller nær apparatet. Som det er tilfelle med alle elektroniske produkter må du være forsiktig å ikke søle noen væsker på noen deler av systemet. Væsker kan forårsake feilfunksjon og/eller utgjøre en brannfare.
• Koble fra dette apparatet i tordenvær eller når det ikke skal brukes over lengre perioder for å forhindre at det skades.
• For å forhindre risikoen for brann eller elektrisk støt, unngå å overbelaste veggkontakter, skjøteledninger eller dobbeltkontakter.
• Langvarig eksponering for høy musikk kan forårsake hørselsskade. Det er best å unngå ekstremt volum når du bruker øretelefoner, spesielt over lengre perioder.
• Ikke installer dette utstyret på et innestengt sted. La det alltid være en avstand på minst 10cm rundt utstyret for ventilasjon, og sikre at gardiner og annet aldri dekker ventilasjonsåpningene.

Informasjon om sikkerhet

Dette apparatet er merket i henhold til det europeiske direktivet 2012/19/EU som gjelder avhending av elektrisk og elektronisk utstyr. Dette symbolet angir at produktet eller de tilhørende batteriene ikke skal avhendes som vanlig husholdningsavfall. Som med alt elektrisk utstyr, skal det avhendes i henhold til lokale bestemmelser.

INFORMASJON OM CE-SAMSVAR

Dette apparatet er i samsvar med alle lovbestemte krav i EU-direktiver. Herved erklærer Ruark Audio at denne enheten overholder de viktigste kravene og andre relevante bestemmelser i det europeiske direktiv om radioutstyr 2014/53/EU. Du kan laste ned den fullstendige CE-samsvarserklæringen på www.ruarkaudio.com/doc/RS1doc.pdf

Garantiinformasjon

Registrer produktet ditt for å få utvidet tre års garanti.

Som standard er dette produktet garantert fritt for mangler i en periode på to år fra kjøpsdato, men dette utvides til tre år hvis du registrerer produktet ditt på www.ruarkaudio.com.

Denne garantien er fortsatt gyldig forutsatt at dette produktet er behandlet med omhu og oppmerksomhet. Produktsvikt ved utilsiktet skade, overdreven slitasje, uaktsomhet eller uautorisert modifisering vil annullere denne garantien.

For produkter som er kjøpt utenfor Storbritannia garanterer distributøren i kjøpslandet produktet. For mer informasjon, vennligst kontakt den lokale Ruark-distributøren eller utsalgsstedet.

Hvis du returnerer dette produktet, må du forsikre deg om at det er pakket i originalemballasjen og at et kjøpsbevis er inkludert.

Denne garantien varierer eller fjerner på ingen måte kjøperens lovbestemte rettigheter.

Feil og mangler unntatt.

Generelt vedlikehold

• Rengjøres med en myk støvklut eller en lett fuktig klut. Ikke bruk voksspray eller andre stoffer som kan skade overflaten eller redusere ytelsen.
• Må ikke utsettes for direkte sollys, høy fuktighet, støv, kraftige vibrasjoner eller høye temperaturer. Dette kan påvirke enhetens utseende, ytelse og funksjon.
• Anbefalt brukstemperatur er fra 5 °C til 40 °C.
• Etterbehandling av naturlig tre vil variere og lysne eller mørkne med alderen, spesielt når de blir utsatt for sollys.

Opphavsrett og varemerker

© Ruark Audio. Alle rettigheter forbeholdt. Ruark Audio, Ruark, Ruark Audio- og Ruark-logoene og andre Ruark Audio-merker eies av Ruark Audio og kan være registrert.

Alle andre varemerker tilhører sine respektive eiere.
