| Tipo di prodotto | Subwoofer attivo |
| Marca | Ruark Audio |
| Modello | RS1 |
| Dimensioni (A x L x P) | 300 x 250 x 250 mm (piedi inclusi) |
| Peso | 6,7 kg |
| Amplificatore | 100 W classe D |
| Trasduttori | Altoparlante da 170 mm orientato verso il basso, radiatore passivo da 170 mm |
| Risposta in frequenza | 25 Hz - 200 Hz |
| Ingresso audio | RCA mono (2,0 Vrms) |
| Controlli | Fase (0°/180°), frequenza di crossover (50-180 Hz), livello sonoro |
| Alimentazione di rete | 100-240 V CA, 50/60 Hz, 1,0 A |
| Consumo elettrico | Nominale 5 W, standby < 0,5 W |
| Funzione standby automatico | Sì, dopo circa 20 minuti senza segnale audio |
| Protezione contro il clipping | Clipping morbido per evitare la distorsione |
| Protezione termica | Spegnimento automatico in caso di surriscaldamento, LED lampeggianti |
| Materiale del cabinet | Legno (finitura naturale variabile) |
| Temperatura di funzionamento | 5°C a 40°C |
| Manutenzione | Pulire con un panno non lanuginoso o leggermente umido; non utilizzare prodotti chimici |
| Garanzia | 2 anni (estensibile a 3 anni con registrazione) |
| Parti di ricambio | Contattare il servizio post-vendita o il rivenditore |
| Riparabilità | Non aprire l'apparecchio; affidare qualsiasi riparazione a un professionista |
| Accessori forniti | Cavo di interconnessione RCA, cavo di alimentazione |
| Informazioni generali | Conforme alla direttiva europea RAEE; dichiarazione di conformità disponibile online |
Domande frequenti - RS1 Ruark Audio
Domande degli utenti su RS1 Ruark Audio
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Subwoofer in formato PDF gratuitamente! Trova il tuo manuale RS1 - Ruark Audio e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RS1 del marchio Ruark Audio.
MANUALE UTENTE RS1 Ruark Audio
- Ingresso rete CA
- LED standby
- | LED attivo
- Interruttore di fase (0-180°)
- Frequenza di crossover (50-180Hz)
- Livello del volume
- Ingresso audio (RCA/fono)
- Radiatore dei bassi da 170 mm
- Driver da 170 mm rivolto verso il basso
JA
Ajuste fino de su RS1

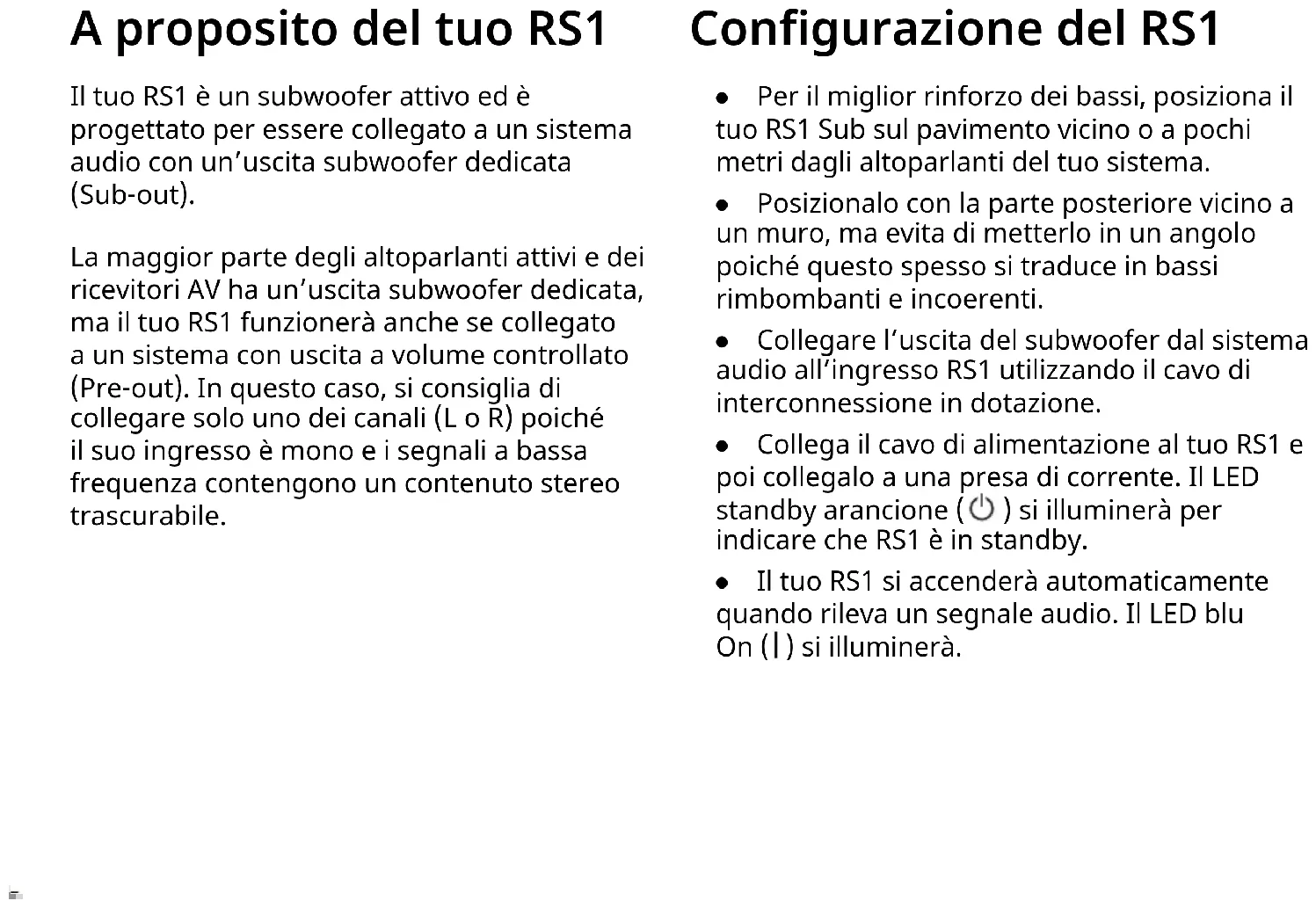

Il tuo RS1 è un subwoofer attivo ed è progettato per essere collegato a un sistema audio con un'uscita subwoofer dedicata (Sub-out).
La maggior parte degli altoparlanti attivi e dei ricevitori AV ha un'uscita subwoofer dedicata, ma il tuo RS1 funzionerà anche se collegato a un sistema con uscita a volume controllato (Pre-out). In questo caso, si consiglia di collegare solo uno dei canali (L o R) poiché il suo ingresso è mono e i segnali a bassa frequenza contengono un contenuto stereo trascurabile.
Configurazione del RS1
- Per il miglior rinforzo dei bassi, posiziona il tuo RS1 Sub sul pavimento vicino o a pochi metri dagli altoparlanti del tuo sistema.
- Posizionalo con la parte posteriore vicino a un muro, ma evita di metterlo in un angolo poiché questo spesso si traduce in bassi rimbombanti e incoerenti.
- Collegare l'uscita del subwoofer dal sistema audio all'ingresso RS1 utilizzando il cavo di interconnessione in dotazione.
- Collega il cavo di alimentazione al tuo RS1 e poi collegalo a una presa di corrente. Il LED standby arancione (⏻) si illuminerà per indicare che RS1 è in standby.
- Il tuo RS1 si accenderà automaticamente quando rileva un segnale audio. Il LED blu On (I) si illuminerà.
Metti a punto il tuo RS1
- L'acustica di ogni stanza è diversa e il tempo speso per accordare il tuo RS1 in modo che si integri perfettamente con il tuo sistema è importante.
- Se impostato correttamente, non dovresti sapere che i bassi provengono dal tuo RS1 e dovrebbe suonare come se tutti i bassi fossero prodotti dagli altoparlanti del tuo sistema.
- Inizia impostando i controlli del crossover e del livello del volume a circa metà.
-
Ascolta una varietà di musica che conosci bene e regola il livello del volume dell'RS1 in modo che corrisponda a quello del tuo sistema.
-
Sperimenta con la frequenza di crossover, il livello del volume e l'interruttore di fase finché non sei soddisfatto dei bassi.
- Quando si accorda l'RS1, è importante tornare alla stessa posizione di ascolto per giudicare l'effetto.
- La messa a punto finale dipenderà dai tuoi gusti e dalle tue preferenze, ma se sei consapevole che il subwoofer è la fonte dei bassi, è probabile che la frequenza di crossover sia troppo alta o che il volume del subwoofer sia troppo alto.
Standby automatico
- Il tuo RS1 Sub ha una funzione di standby automatico ed è progettato per essere sempre collegato a una presa di rete CA.
- Quando non c'è segnale audio, il tuo RS1 Sub rimarrà in uno stato di standby a basso consumo e si accenderà solo quando rileva un ingresso audio.
- Dopo circa 20 minuti senza audio, il tuo RS1 Sub tornerà in standby a basso consumo.
Protezione da sovraccarico
- Il tuo RS1 Sub ha una sofisticata funzione di soft-clipping per prevenire la distorsione e il sovraccarico termico ad alti livelli di ascolto.
- Nell'improbabile eventualità che si surriscaldi, entrambi i LED di stato lampeggeranno e interromperà l'uscita audio finché la temperatura interna non si sarà stabilizzata. Questo normalmente richiede alcuni minuti.
Specifiche
Amplificatore e driver
Driver da 170 mm che spara verso il basso
Radiatore dei bassi frontale da 170 mm
Amplificatore di potenza in classe D da 100 W
Soft-clipping a bassa distorsione
Risposta in frequenza 25Hz - 200Hz
Ingresso audio
Ingresso mono (RCA) 2.0Vrms
Controlli
Fase selezionabile (0-180°)
Frequenza di crossover regolabile (50-180Hz)
Volume
Alimentazione
Accensione e standby automatici
100-240 V CA 50/60 Hz 1,0 A
5W nominali
Standby 0,5 W
Caratteristiche fisiche
H300 x W250x D250mm (compresi i piedini)
6,7kg
Risoluzione problemi
Per assistenza con il prodotto, fare riferimento alla pagina FAQ (Domande frequenti) nell'area di supporto del nostro sito web.
Per ulteriori informazioni, visitare
www.ruarkaudio.com/support
Specifiche e design soggetti a modifiche senza preavviso.
Informazioni di sicurezza
- Leggere la presente guida utente e seguire le istruzioni, in quanto utili a impostare e azionare correttamente il prodotto.
- Prestare attenzione alle avvertenze e conservare la presente guida a scopo di riferimento futuro.
- Non tentare di utilizzare un dispositivo danneggiato che potrebbe causare una pericolosa scossa elettrica.
- Non aprire l'unità né rimuovere i pannelli esponendo così i componenti elettronici. All'interno non ci sono componenti soggetti a manutenzione.
- Riferire tutti gli interventi al personale qualificato addetto alla manutenzione. In caso di danno di qualsiasi tipo al dispositivo, come danneggiamento del cavo di alimentazione o della spina, fuoriuscita di liquido o caduta di oggetti nel dispositivo, esposizione del dispositivo a pioggia o umidità, funzionamento anomalo o caduta del dispositivo, è necessario ricorrere all'assistenza.
- Il dispositivo è previsto UNICAMENTE per l'azionamento con le tensioni AC elencate sul pannello posteriore o con l'alimentazione prevista. Il funzionamento a tensioni diverse da quelle specificate può causare danni irreparabili al dispositivo e rendere nulla la garanzia del prodotto.
- Accertarsi che l'adattatore di alimentazione o il connettore di rete del dispositivo siano facilmente accessibili nel caso in cui sia necessario staccare il dispositivo dall'alimentazione di rete.
- Per scollegare completamente il sistema dall'alimentazione di rete è necessario togliere l'adattatore, la spina o il connettore di rete dalla presa.
- Non posizionare fiamme libere, come candele accese, sopra o vicino al dispositivo. Non installare vicino a fonti di calore come radiatori, stufe o altri dispositivi (compresi gli amplificatori) che generino calore.
- Evitare l'esposizione a calore o freddo estremo.
-
Utilizzare soltanto attacchi/accessori specifici per il dispositivo. Non apportare modifiche al sistema o agli accessori. Le modifiche non autorizzate possono compromettere sicurezza, conformità normativa e performance del sistema.
-
Non esporre il dispositivo a pioggia o umidità, per ridurre il rischio di incendio o scossa elettrica. Non esporre il dispositivo a gocciolamento o spruzzi e non posizionare oggetti pieni di liquidi, come i vasi, sopra o vicino al dispositivo. Come con qualsiasi prodotto elettronico, prestare attenzione a non versare liquidi in qualsiasi parte del sistema. I liquidi possono causare guasti e/o rischio di incendio.
- Per prevenire danni al dispositivo, staccarlo durante temporali con fulmini o se inutilizzato per periodi prolungati.
- Per evitare riscio di incendio o scossa elettrica, non sovraccaricare prese a muro, prolunghe o prese integrate.
- L'esposizione prolungata a musica a volume elevato può compromettere l'udito. E' preferibile evitare il volume eccessivo quando si utilizzano le cuffie, in particolare per periodi prolungati.
- Non installare il dispositivo in spazi chiusi. Lasciare sempre uno spazio di almeno 10cm attorno al dispositivo a scopo di ventilazione e accertare che tendaggi o altri oggetti non coprano le aperture di ventilazione sul dispositivo stesso.
Informazioni normative
Il dispositivo è etichettato in conformità alla Direttiva europea 2012/19/CE relativa ai rifiuti di apparecchiature elettriche ed elettroniche. Questo simbolo indica che il prodotto o le relative batterie non devono essere smaltiti come normale rifiuti domestici. Come qualsiasi altra apparecchiatura elettrica,
dovranno essere smaltiti conformemente alle normative locali vigenti.
INFORMAZIONI SULLA CONFORMITÀ CE
Il prodotto è conforme a tutti i requisiti della Direttiva UE applicabile per legge. Per ottenere una copia gratuita della Dichiarazione di conformità, contattare il proprio rivenditore, distributore o Ruark Audio.
Con la presente Ruark Audio dichiara che il presente dispositivo è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva europea sulle apparecchiature radio 2014/53/EU.
È possibile scaricare la Dichiarazione di conformità CE completa sul sito www.ruarkaudio.com/doc/RS1doc.pdf
Garanzia
Registrare il prodotto per ottenere una garanzia estesa di tre anni.
Come standard, questo prodotto è garantito privo di difetti per un periodo di due anni dalla data di acquisto, ma questo è esteso a tre anni se si registra il prodotto su www.ruarkaudio.com.
Questa garanzia rimane valida a condizione che questo prodotto sia stato trattato con la dovuta cura e attenzione. Il guasto del prodotto a causa di danni accidentali, usura eccessiva, negligenza o modifica non autorizzata annullerà questa garanzia.
Per i prodotti acquistati al di fuori del Regno Unito, il distributore nel paese di acquisto garantisce il prodotto. Per i dettagli, contattare il distributore o il punto vendita Ruark di zona.
Se si restituisce questo prodotto, assicurarsi che sia imballato nella sua confezione originale e che sia inclusa una prova di acquisto.
Questa garanzia non varia in alcun modo o rimuove i diritti legali dell'acquirente.
Salvo errori ed omissioni.
Manutenzione generale
- Pulire il dispositivo con un panno morbido che non lasci pelucchi oppure con un panno leggermente umido. Non utilizzare cera spray o altre sostanze che potrebbero
danneggiare la finitura superficiale o compromettere le prestazioni. - Non esporre il dispositivo a luce solare diretta, elevata umidità, polvere, eccessive vibrazioni o temperature estreme onde evitare di comprometterne la finitura, le prestazioni e l'affidabilità.
- Il range della temperatura d'esercizio consigliata è compreso tra 5°C e 40°C.
- Le finiture del legno naturale possono variare e schiarire o scurire con l'età, in particolare se esposte alla luce solare.
Copyright e marchi
© Ruark Audio. Tutti i diritti riservati. Ruark Audio, Ruark, i loghi Ruark Audio e Ruark e altri marchi Ruark Audio sono di proprietà di Ruark Audio e possono essere registrati.
Tutti gli altri marchi sono di proprietà dei rispettivi proprietari.
