MANUALE UTENTE R5 Mk1 Ruark Audio

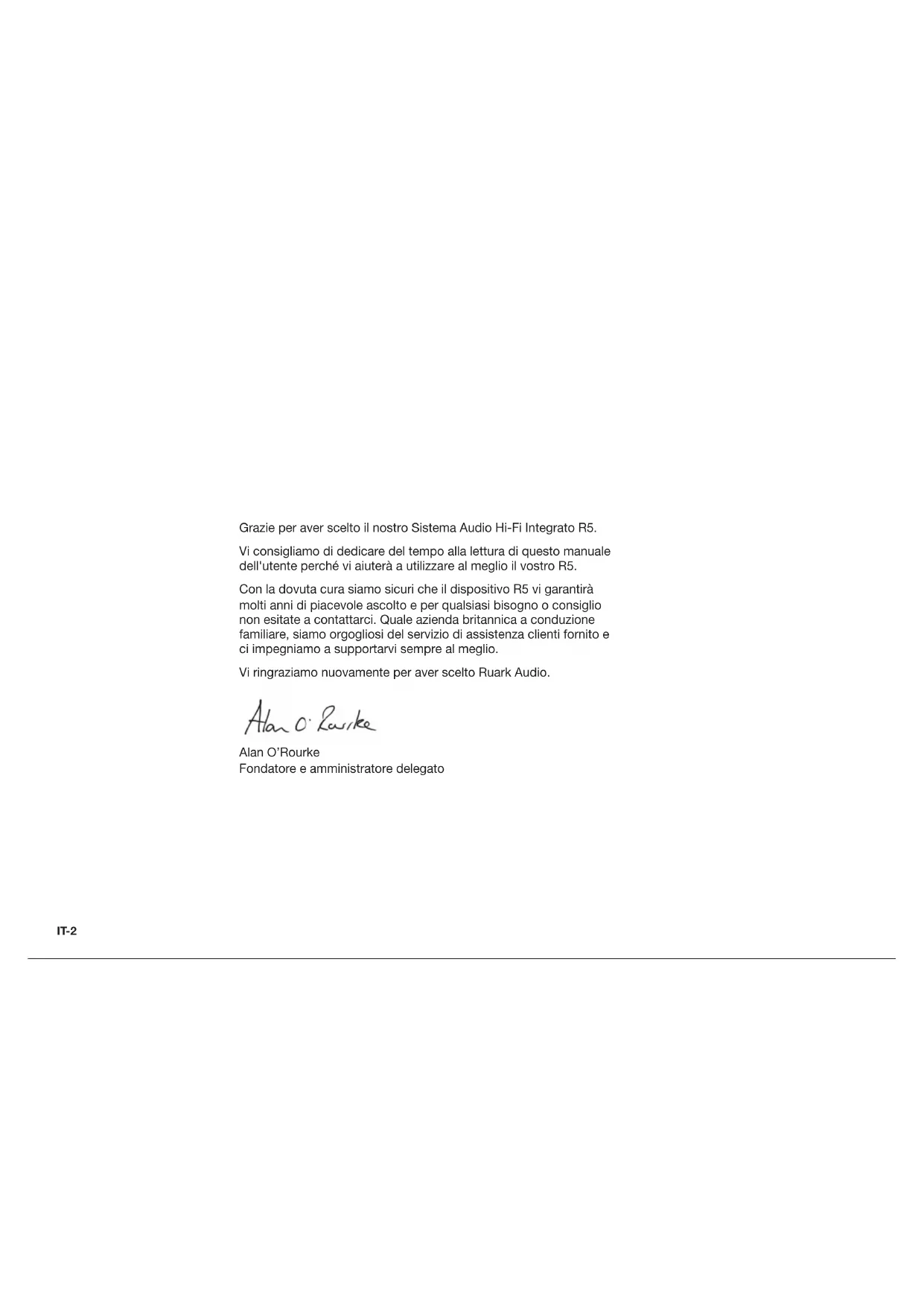

Grazie per aver scelto il nostro Sistema Audio Hi-Fi Integrato R5.

Vi consigliamo di dedicare del tempo allagettura di questo manuale dell'utente perché vi aiuterà autilizzare al meglio il vostro R5.

Con la dovuta cura siamo sicuri che il dispositorio R5 vi garantirà molti anni di piacevole ascolto e per qualsiasi bisogno o consiglio non esitate a contattarci. Quale azienda Britannica a conduzione familiare, siamo orgogliosi del servizio di assistenza clienti fornito e ci impegniamo a supportarvi sempre al meglio.

Vi ringraziamo nuovamente per aver scelto Ruark Audio.

Ah_ = 0. R 1.5g

Alan O'Rourke

Fondatore e amministratore delegato

Indice

Conteno della confezione 4

Comandi 5

Panorama 6

Per iniziare 8

Funzioni comuni 10

Impostazioni di systema 13

Radio FM 15

Radio DAB 16

Radio su Internet 17

Lettore CD 19

Bluetooth 20

Lettore musicale 22

Streaming mediale DLNA 24

Servizi di streaming musica 25

Sveglia, snooze e specnimento 28

Specifiche 29

Sicurezza e informazioni normative 30

Risoluzione dei guasti 31

Garanzia 32

Manutenzione generale 32

Copyright e marchi 32

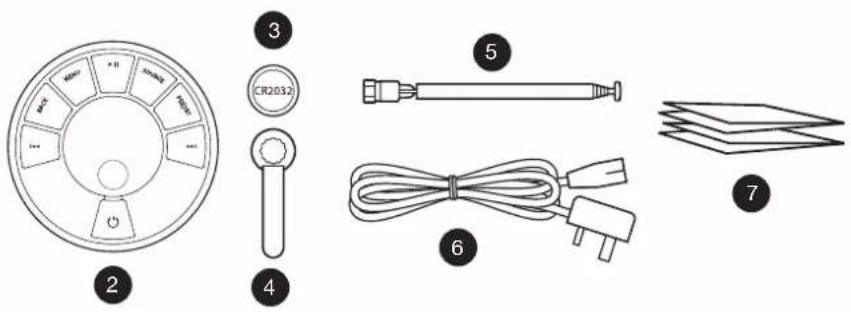

Contenuto della confezione

Accertarsi che la confezione contenga tutti i componenti sotto elencati.

In caso di componenti mancanti non utilizzate il dispositivo R5 ma contattateci direttamente se il prodotto è stato acquistato nel Regno Unito oppure contattate il vostro rivenditore Ruark Audio di zona se il prodotto è stato acquistato al di fuori del Regno Unito.

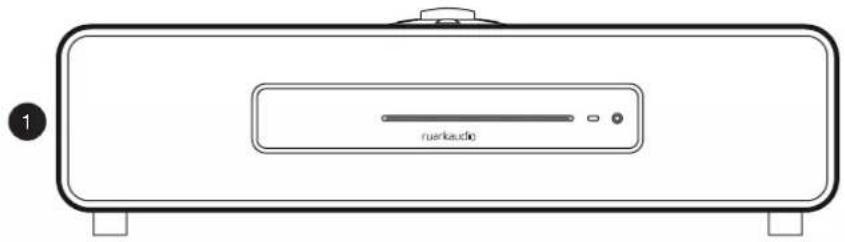

1. R5
2. Telecomando
3. Batteria del telecomando (CR2032)
4. Chiave dell'antenna
5. Antenna telescopica
6. Cavo di alimentazione di rete
7. Manuale dell'utente e altri documenti

Se possibile, conservare il cartone e tutti i materiali di imballaggio.

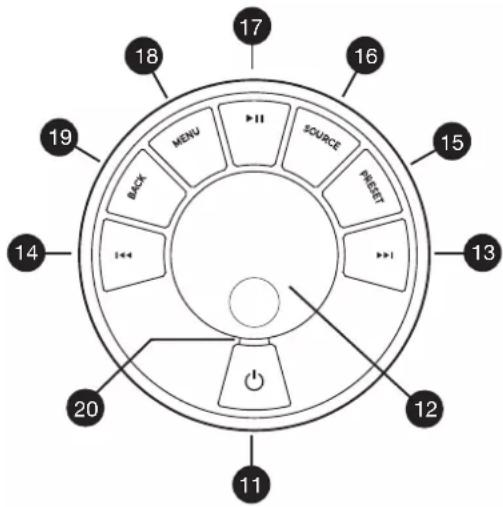

Comandi

I comandi del dispositorio R5 sono esattamente gli stessi di quelli presenti sul telecomando.

1. -STAND-BY
2. MANOPOLA DI CONTROLLO / SELECT

Ruotare per regolare il volume in una videata di riproduzione in corso
Ruotare per scorrere menu, brani o elenchi delle stazioni*
Premere per SELECTIONARE

1. • premere per passare alla stazione o al brano successivo, premere e tenere premuto per l'avanzamento veloc
2. • premere per passare alla stazione o al brano precedente, premere e tenere premuto per il riavvolgimento
3. PRESET - premere per richiamare una stazione salvata oppure premere e tenere premuto per due secondi per salvare una stazione radio
   16 SOURCE - premere perambiare sorgente audio
   17 - premere per riproduire/mettere in sua un brano oppure silanziare gli ingressi audio e la radio
4. MENU - premere per visualizzare il menu
5. BACK - premere per tornare alla schermata precedente di menu o elenco

20 SPIA

Sul dispositivo R5 indica che ilsystema musica è accesso e lampeggia quando il Bluetooth è pronto per la sincronizzazione oppure quando si utilizes il telecomando.

Sul telecomando lampeggia quando si preme un tasto, quando si utilizes la manopola di controllo e quando la batteria è scarica, la spia passa dal blu al color ambra.

*É possibile premere anche▶ pcrscorrere menu, brani o elenchi delle stazioni

Importanza della durata di pressione di un tasting Premere = sfiorare o premere e lasciare immediatamente Premere e tenere premuto = premere e rilasciare durante secondi

Panorama

1. Driver al neodimio ad alta fedeltà
2. Comandi
3. Uscita cuffie
4. Display OLED
5. Pulsante di eiezione CD
6. Subwoofer
7. Slot per caricamento CD

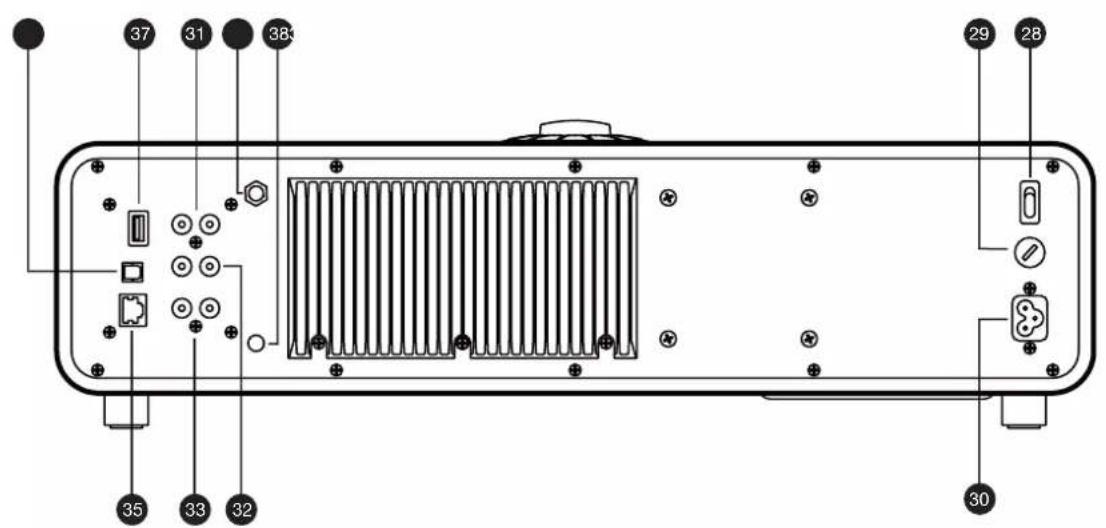

1. Interruttore di alimentazione di rete
2. Fusibile alimentazione di rete
3. Ingresso cavo di alimentazione di rete
4. Ingresso phono
5. Line in

6. Line out

7. Antenna DAB-FM

8. Ethernet
9. Ingresso Optical
10. USB
11. Terminale di messa a terra

Per iniziare

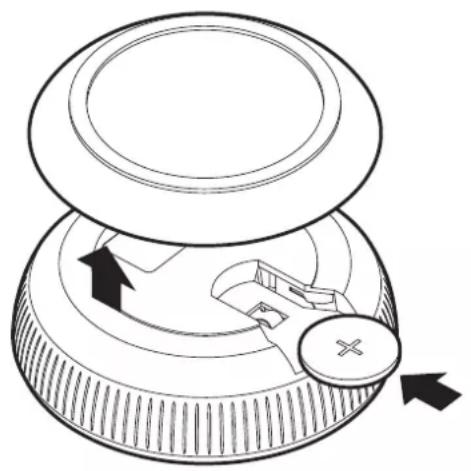

1 Rimozione della batteria

Rimuovere delicatamente la base magnetica in acciaio e con il telecomando a faccia in giù, insere la batteria (tipio CR2032) nel relativo alloggiamento accertandosi che il lato piatto contrassegnato con + sia rivolto verso l'alto. Rimontare la base in acciaio.

Si noti che è possibile che il telecomando non funzioni se prima non è stato sintonizzato con il sistema principale (ved. punto 6).

2 Collegamento dell'antenna

Collegare l'antenna telescopia alla presa per antenna DAB/FM presente sul retro del dispositivo R5 e serrarla delicatamente utilizzando la chiave in dotazione.

3 Collegamento alla rete CA

Collegare il cavo di alimentazione di rete alla presa elettrica di rete presente sul retro delsystema musicae e quindi collegarlo ad un'uscita di rete CA.

4 Accensione

Portare l'interruttore di alimentazione di rete presente sul retro delsystema musica in posizione ON. Ora il dispositorio R5 si trova in modalità stand-by.

Per accendere il dispositivo R5, premere STANDBY sui comandi del dispositivo e sullo schermo comparirà il logo R5.

5 Selezione della lingua

Ruotare la MANOPOLA DI CONTROLLO sino a evidenziare I'opzione scelta quindi premere SELECT.

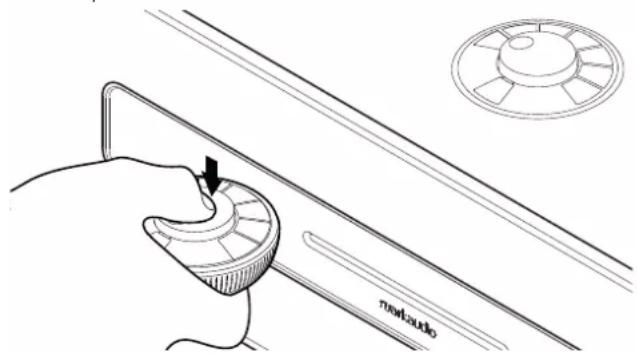

6 Sintonizzazione del telecomando

Quando viene chiesto di sincronizzare il telecommando, tenerlo vicinissimo al display e premere SELECT finche non vedete Remote paired.

Premere SELECT per continuare.

In genere non è necessario risincronizzarlo, ma seosi fosse basta tenerlo vicinissimo allo schermo e premere etenere premuto un tasting qualsiasi finché non compare il messaggio di conferma. Lo si può fare in qualsiasi modalità.

7 Wizard di impostazione

Quando si accende il dispositorio R5 per la prima volta, il wizard di impostazione aiuta a configurare l'orologio e a collegarsi alla propria rete.

Per avviare il wizard di impostazione, ruotare la MANOPOLA DI CONTROLLO per evidenziare YES quando premere la manopola per SELECTIONARE. Scegliendo l'opzione NO, il dispositivo R5 si avvia senza configurare la data/l'ora né le impostazioni di rete.

8 Sezione di una sorgente

Al termine della configurazione, il disposativo R5 visualizzera un menu contenente un elenco delle sorgenti disponibili. Utilizzare la MANOPOLA DI CONTROLLO per scegliere una sorgente e premere SELECT.

9 Godetevi la musica!

Funzioni comuni

Accensione e passaggio in stand-by

Premere STANDBY per accendere ilsystema musicae.

Premere nuovamente per passare in stand-by.

Videate in corso di riproduzione

A meno che non si stia regolando un'impostazione, la videata apparirà simile all'esempio riportato di seguito, con le informazioni relative all'orologio sopra e alla stazione/brano/album/artista fatto.

Le icone a video qui sotto compaiono quando le loro rispettive funzioni sono attive.

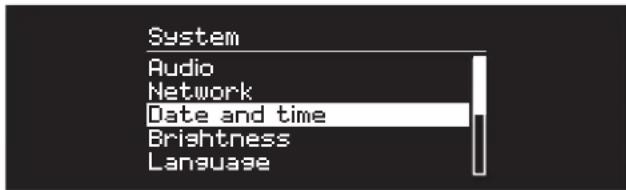

Videate dei menu

I menu consentono di impostare le varie opzioni come ad esempio la regolazione bass e treble. Per modificare un'impostazione premere MENU per visualizzare un elenco delle opzioni disponibili, ruotare la MANOPOLA DI CONTROLLO per evidenze che alla da modificare e premere la manopola per confermare la selezione.

Scorrimento di menu, brani ed elenchichi delle stazioni

Per modificare le impostazioni - premere MENU Per scorrere le opzioni - ruotare la MANOPOLA CONTROLLO

Per selezionare un'opzione - premere la MANOPOLA CONTROLLO

Per uscire dal menu - premere MENU oppure attendere alcuni secondi

Per tornare al menu/all'elenco precedente - premere BACK

Importanza della durata di pressione di un tasting Premere = sfiorare o premere e lasciare immediatamente Premere e tenere premuto = premere e rilasciare durante due secondi

Regolazione del volume

Ruotare la MANOPOLA DI CONTROLLO da una qualsiasi videata in corso di riproduzione.

Il volume degli altoparlanti e quello delle cuffie si regolano separamente per cui quando le cuffie sono collegate il volume viene migliorato come Volume (HP).

NOTA: ruotando la MANOPOLA DI CONTROLLO quando é visualizzato un menu o elenco di brani/stazioni è possibile scorrere il menu ma non modificare il volume.

Cambio di una sorgente audio

Premere SOURCE per visualizzare la sorgente corrente, ruotare la MANOPOLA DI CONTROLLO per scorrere l'élenco di sorgenti, quando premere la manopola per selezionare quella visualizzata al momento. (È possibile inoltre preme riup varite SOURCE in modo da scorrere l'élenco di sorgenti anziché ruotare la manopola.)

Internet radio

Multi-room

Questo dispositivo è perfettamente compatible con il sistema Ruark Audio multi-room e consente di trasmettere alla problema la musica da una stanza ad un'altra. Per maggiori dettagli videere la sezione "Multi-room".

Pausa di un brano o silenziamento dell'audio

Premere poi premere nuovamente per riprendere l'ascolto.

Brano successivo/precedente

Premere per passare al brano successivo nella cartella o nell'album, premere per passare all'inizio del brano corrente, premere nuovamente per passare al brano precedente.

Avanti velo o riavolgimento brano

Premere etenere premuto (potrebbe non funzionare con Bluetooth).

Cambio di una stazione radio FM

Premere percercare la stazione successiva o precedente. Per maggiori dettagli ved. la sezione "FM".

Cambio di una stazione radio DAB

Premere per sintonizzarsi sulla stazione successiva o precedente.

É inottre possibl visualizzare l'elenco delle stazioni multilinea selezionando MENU > Station list.

Per maggiori dettagli ved. la sezione "DAB".

Informazioni sulla stazione o sul brano

Per modificare le informazioni sulla stazione/sul brano visualizzato, selezionare un'opzione da MENU > Info.

Per tornare al livello di menu precedente o all'elenco delle stazioni premere BACK

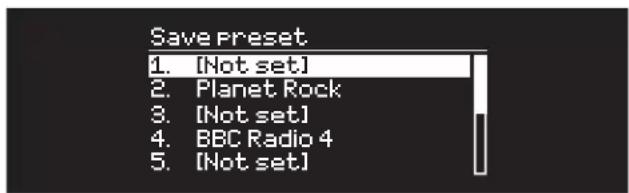

Salvataggio di una stazione radio preimpostata

Premere e tenere premuto PRESET fin quando non compare "Save preset" quando ruotare la MANOPOLA DI CONTROLLO per scegliere il numero della preimpostazione e premere la manopola per salvare la stazione corrente. Le preimpostazioni sono contrassegnate con il nome della stazione, con la frequenza oppure come "[Not set]".

In caso di salvataggio di una stazione su una preimpostazione già esistente, quest'ultima verrà sostituita alla nuova stazione.

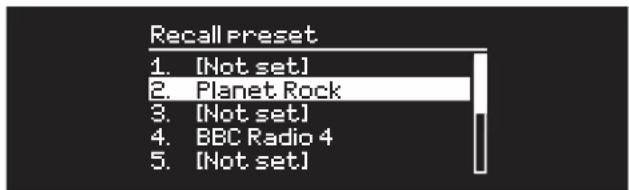

Richiamo di una stazione radio preimpostata

Premere PRESET, ruotare la MANOPOLA DI CONTROLLO per scorrere l'elenco delle stazioni preimpostate, quando premere la manopola per selezionare una stazione.

Collegamento di un dispositivo Bluetooth

Quando si modifica la sorgente in Bluetooth, il dispositivo R5 tenterà automaticamente di collegarsi all'ultimo dispositivo collegato. Se il dispositivo non è stato più sincronizzato o se non è disponibile il dispositivo precedente, il dispositivo R/entarà in modalità di sincronizzazione. Per maggiori dettagli videere la sezione "Bluetooth".

Cuffie

Collegare le cuffie alla presa jack stereo da 3,5mm sulla parte anteriore del dispositivo R5.

Il volume delle cuffie si regola in modo indipendente da quello degli altoparlanti, per cui quando le cuffie sono collegate il volume viene molto come Volume (HP).

Ricarica USB

La presa USB del dispositivo R5 è tarata a 5W (5V 1,0A) ed è in grado di alimentare la maggior parte dei dispositivi smart e degli accessori con alimentazione USB.

Si osservi che: MENU > System > Audio significa premere MENU, selezionare System e infine selezionare Audio

Impostazioni di sistema

Bassi, alti e sub

MENU > System > Audio > Bass, Treble or Sub level Regolare i livelli di bass e treble utilizzato la MANOPOLA DI CONTROLLO quindi premerla per salvare I'impostazione.

Intensità

L'intensità porta automaticamente le frequenze treble e bassa a volumi più bassi.

MENU > System > Audio > Loudness

Suono 3D

3D amplia il livello acustico stereo e crea un suono più avvolgente e coinvolgente.

MENU > System > Audio > 3D

Data e ora

La data e l'ora si sincronizzano automaticamente con il segnale orario nazionale trasmesso da DAB, rete ed FM (la sincronizzazione FM potrebbe non essere sempre disponibile). Inoltre, è possibile impostare l'ora manually disattivando l'aggiornamento automatico e modificando il fornato di data e ora.

Luminosità del display

MENU > System > Brightness

É possible regolare in modo indipendente la luminosità del

display quando il dispositorio R5 è acceso e quando è in modalità stand-by.

Quando si imposta la luminosità su 0 il display si spegne automaticamente dopo quello secondo. Il display si illumina poi brevamente ognialvolta si preme un tasto qualsiasi.

É inottre possiblere regolare la luminosità in stand-by quando il dispositivo R5 si trova in modalità stand-by premendo▶I o

Language

MENU > System > Language

Consente di aggiornare la lingua del menu.

Aggiornamento software

MENU > System > Software update

Il disposativo R5 è impostato in modo da verificare automaticamente gli aggiornamenti software. Se è disponibile un aggiornamento, chiederà all'utente se desidera scaricarlo e installarlo.

ATTENZIONE: l'interruzione dell'alimentazione elettrica durante un aggiornamento software potrebbe provocare danni permanenti al dispositivo R5.

Reset di fabbrica

MENU > System > Factory reset

Resetta tutte le impostazioni e annulla le preimpostazioni.

Le impostazioni correnti salvate sono segnalate con un asterisco

Wizard di impostazione

MENU > System > Setup wizard

Esegue il wizard di impostazione per l'impostazione guidata dell'orologio e della rete.

Stand-by inattivo

Il disposizione R5 è impostato in modo da passare automaticamente in modalità stand-by in assenza di audio per più di 20 minuti. Per modificare l'impostazione, selezionare MENU > System > Inactive standby.

Wizard di rete

Per la procedura guidata di collegamento a una rete, selezionare MENU > System > Network > Network wizard.

Profili di rete

Il dispositorio R5 tenterà automaticamente di connettersi a qualsiasi rete a cui sia stato collegato in precedenza.

Per visualizzare un elenco delle reti salvate, selezionare MENU > System > Network > Network profile. Per cancellare una rete indesiderata, evidenziarla, premere la MANOPOLA DI CONTROLLO e selezionare YES.

Mantenimento della connessione

Selezionare la connessione costante del dispositivo R5 alla propria rete,anche in stand-by(default).Si consiglia di impostare Keep connected in modo da garantire l'accesso continuo del dispositivo R5 con Spotify o streaming musica DLNA.Questa configurazione e raccomanda in caso di impostazione dell'aggiornamento dell'orologio alla rete.

Dati di sistema

Mostra i dati del dispositorio R5 tra cui versione software, codice ID radio unico e nome comune.

Impostazioni di rete avanzate

Esistono及其他 impostazioni di rete avanzate destinate ad utenti esperti per la configurazione manuale e la diagnostica nonché per la risoluzione di problemi di rete.

Nome comune

Il nome comune è il modo in cui il dispositorio R5 appeare su reti, Spotify e Bluetooth. É possibile modificarlo rendendolo più descrittivo come ad esempio "R5 di Ozzie" o "R5 salotto".

È possibile visualizzare lo status del dispositivo R5 e modificarne il nome comune visualizzando la relativa网页 web in un browser. In Windows, il dispositivo R5 sare generally指示o come dispositivo multimediae; facendo doppio clc sull'icona si apree la pagina di configurazione nel browser.

Per maggiori informazioni visitare il sito www.ruarkaudio.com/support.

Radio FM

Quando si ascolta la radio FM, il dispositivo R5 visualizza il nome della stazione e, quando disponibili, altre informazioni sul programma RDS/RBDS*.

*Radio Data System/Radio Broadcast Data System

Cambio di stazione

Premere parcintonizzarsi automaticamente sulla successiva stazione FM disponibile. In assenza di informazioni RDS/RBDS verrà"Invece visualizzata la frequenza.

Impostazioni di scansione

É possible modificare l'impostazione della scansione in modo che il dispositivo si sintonizzi esclusivamente su stazioni con un segnale forte. A questo scopo selezionare Menu > Scan setting > Strong stations only.

Informazioni sui programmi

Dal testo radio scegliere il tipo di programma, la frequenza, la potenza del segnale e la data selezionando MENU > Info.

Sintonizzazione manuale

Selezionare MENU > Manual tune quando ruotare la MANOPOLA DI CONTROLLO oppure premere permodificare la frequenza.

Salvataggio di una preimpostazione

É possible memorizzare fina a 10 stazioni FM nell'élenco delle preimpostazioni. Il nome della stazione sare memorizzato soltanto quando è disponibile RDS/RDBS. Vedere la-Sezione "Funzioni comuni".

Richiamo di una preimpostazione

Vedere la sezione "Funzioni comuni".

Mono

Man mano che il segnale FM diventa più debole, aumento il fruscio. Per ridurlo, selezionale Menu > Mono.

Per ridurre ulteriormente il fischio su stazioni con ricezione debole si consiglia di DISATTIVARE il suono 3D

Radio DAB

Quando si ascolta la radio DAB/DAB+, il dispositorio R5 visualizza il nome della stazione e, quando disponibili, altre informazioni sul programma DLS*.

La prima volta che si utilizes il dispositorio R5 o se l'elenco delle stazioni è vuoto il dispositorio eseguirà automaticamente una scansion completa alla ricerca di stazioni disponibili.

Premere pen sintonizzarsi sulla stazione successiva o precedente.

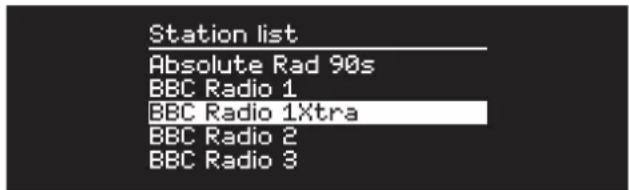

Elenco delle stazioni

Per visualizzare un elenco di stazioni DAB disponibili selezionare MENU > Station list oppure premere▶ o▶ Evidenziare la statione che si desidera ascoltare e premere SELECT.

Informazioni sui programmi

Scegliere dal testo radio il tipo di programma, la potenza del segnale, il formato del segnale e la data selezionando MENU > Info.

Salvataggio di una preimpostazione

É possible memorizzare fin a 10 stazioni DAB nell'elenco delle preimpostazioni. Vedere la sezione "Funzioni comuni".

Richiamo di una preimpostazione

Vedere la sezione "Funzioni comuni".

Dispositivi secondari

Alcune stazioni radio DAB presentano una o più stazioni secondarie ad esse associate. In caso di disponibilità di una stazione secondaria après il nome della stazione in uso nelle'elenco delle stazioni comparirà il segno >>".

Le stazioni secondarie sono contrassegnate dal significato "<=" prima del nome della stazione.

Ordine delle stazioni

L'elenco delle stazioni DAB più essere ordinato come Alphanumeric, Ensemble o Valid. Alphanumeric pone le stazioni in ordine alfabetico, Ensemble le raggruppa in base all'emittente, Valid在哪 prima le stazioni disponibili e pone quella non valide (con il symbolo ?') in posizioni secondarie.

Per modificare l'ordine delle stazioni selezionare Menu > Station order e Alphanumeric (predefinito), Ensemble o Valid.

Le stazioni o non valide presentano un segno "?" davanti al nome della stazione.

Scansione delle stazioni

Se l'élenco delle stazioni è vuoto la radio eseguirà automaticamente una scansione completa non appena si passa a DAB.

In agli caso raccomandiamo di eseguire agli tanto una scansione completa per aggiornare l'elenco delle stazioni dal momento che:

• A volte diventano disponibili nuove stazioni
  Le stazioni chiudono o non vengono più ricevute
• La ricezione era scarsa durante la scansione originale (ad esempio non era stata montata correttamente l'antenna)
• La radio è stata portata in un paese diverso

Per eseguire una scansione completa selezionare MENU > Scan.

Eliminazione di stazioni con ricezione debole o non valide

Stazioni con ricezione debole (brontolio) o non valide presentano un segno "?" davanti al nome della stazione e possono essere rimoso selezionando MENU > Prune invalid.

Radio su Internet

Il disposito R5 può produrre miglioria di stazioni radio su internet e podcast da tutto il mondo (necessaria la connessione a internet).

Menu principale

La prima volta che si ascolta una radio su internet comparirà il menu principale di但这a modalità.

Internet radio

Last listened

Station list

Info

Multi-room

System

Se si ha sido ascoltato stazioni radio su internet con il proprio dispositivo R5, quello riprodurrà automaticamente l'ultima stazione ascoltata.

Ultima stazione ascoltata

Per accederad un elencodi stazioni recentamente ascoltate selezionare MENU > Last listened.

Quando si utilizes il disposativo R5 per la prima volta l'elenco è vuoto.

Elenco delle stazioni

È possibile scorrere o cercare l'élenco completo delle stazioni selezionando MENU > Station list e scegliendo tra varie opzioni, tra cui genere, ubicazione e popolarità.

Informazioni sulla riproduzione in corso

Il nome della stazione viene molto restrato insieme a informazioni aggiuntive quali il nome dell'artista o il titolo del brano. Per modificare la visualizzazione, selezionare MENU > Info e selezionare genere, qualità del segnale, titolo del brano, ubicazione e data dal testo radio.

Ricerca di una stazione

Cercare una stazione selezionando MENU > Station list > Stations > Search stations e poi inserendo il nome della stazione che si sta cercando.

Podcast

Molte stazioni dispongono di podcast associati che si possono sfogliare e cercare proprio come le stazioni radio su internet.

Silenziamento

Premere per silenziare quando premere nuovamente per riprendere l'ascolto.

Salvataggio di una preimpostazione

É possibile memorizzare fino a 10 stazioni Internet nell'elenco delle preimpostazioni. Vedere la sezione "Funzioni comuni".

Richiamo di una preimpostazione

Vedere la sezione "Funzioni comuni".

Lettore CD

Per insere un CD, inserirlo delicatamente nello slot per CD. Una volta caricato si avviera automaticamente.

Informazioni sulla riproduzione in corso

Generalmente sui CD audio sono indicati la durata e il numero del brano nelle sui CD MP3 sono riportati il nome del brano e dell'album.

19:15

Kings of Leon

Use Somebody

Per modificare più que é visualizzato selezionare MENU > Info e scegliere tra le informazioni relative all'album e all'artista, la barra di avanzamento o il nome del file (le opzioni varieranno a seconda del tipo di CD).

Riproduzione / Pausa

Premere per riproduire o mettere in pausa un brano

Interruzione della riproduzione

Premere a lungo

Salto di un brano

Premere persaltare al brano successivo o precedente

Avanzamento veloce o riavolgimento

Premere e tenere premuto▶ peravanzare velocamente o riavolgere

Espulsione

Premere il pulsante di espulsione accanto allo slot per CD

Riproducione casuale

Per riproduurre brani in ordine casuale selezionare

MENU > Shuffle > On

Ripetizione

Per ripetere un solo brano o tutti i brani selezionare

MENU > Repeat > One oppure All

Qualsiasi struttura a cartella presente su dischi MP3/WMA/ AAC verrà ignorata e tutti i brani verranno migliorati in un unico elenco

Non è possibile riproduire dischi WMA e AAC protetti da diritti

Bluetooth

Il dispositivo R5 supporta la technologia aptX per lo streaming della qualità di un CD e la technologia aptX HD per uno streaming ad alta risoluzione a 24 bit. Ciò significica che si connetterà al proprio dispositivo bluetooth utilizzando la connessione di qualità più elevata supportata dal dispositivo.

Sincronizzazione del dispositivo Bluetooth

Dopo aveo modificato la sorgente in Bluetooth, attendere che compaia la dicituraAwaiting connection...e che la spia luminosa in alto lampeggi.

Utilizzare l'impostazione Bluetooth del proprio smart device per sincronizzato e connetterlo al dispositivo R5. Comparirà nelle elenco dei dispositivi sincronizzati come Ruark R5*. Dop la connessione, sare visualizzato BT Connected + nome del dispositivo (per es. Telefono di Ozzie).

Potrebbero trascorre alcuni secondi prima che il dispositorio R5 compaia nelle'elenco sul proprio dispositorio e in alcuni casi potrebbe essere necessario digitare "0000" come password di sincronizzazione.

In caso di mancata connessione entro quale minuto, il dispositivo R5 interromperà i tentativi di connessione e visualizzera No connection. Per collegarsi selezionare MENU

Connect device.

Collegamento del dispositivo Bluetooth

Appena passato in modalità Bluetooth, il dispositorio R5 visualizzera Connecting per indicare il tentativo di connettersi

all'ultimo dispositiivo con cui è stato sincronizzato.

Se tale dispositivo non è disponibile, verrà visualizzato Awaiting connection... Per connettersi al dispositivo R5, verificare di aver attivato la funzione Bluetooth del proprio dispositivo e selezionare Ruark R5^* dall'elenco dei dispositivi sincronizzati sul proprio dispositivo Bluetooth.

Nome comune

*Il dispositorio R5 viene visualizzato come Ruark R5 sui dispositivi Bluetooth, tuttavia, è possible sostituire tale denominazione con una più descrittiva, come "R5 di Ozzie" o "R5 soggiorno". Ved. "System settings".

Riproduzione audio

Una volta connesso, l'audio prodotto dal dispositivo Bluetooth verrà riprodotto dal dispositivo R5. Per maggiori informazioni sulla riproduzione audio dal dispositivo Bluetooth consultare la documentazione del proprio dispositivo.

NOTA: potrebbe essere necessario selezionare Ruark R5 o Bluetooth come uscita audio sul proprio dispositivo.

Brano in pausa

Premere poi premere nuovamente per riprendere la riproduzione.

Brano successivo/precedente

Premere ^+ per passare al brano successivo nella cartella o nell'album, premere ^+ per passare all'inizio del brano corrente, premere nuovamente per passare al brano precedente.

Regolazione del volume

Raccomandiamo di regolare il volume sul proprio dispositivo Bluetooth in modo che il volume di riproduzione sia indicativamente uguale a quello di altre sorgenti. è possible utilizzare il controllo del volume del dispositosivo R5 per regolare il volume di riproduzione totale.

Informazioni sulla riproduzione in corso

Il nome dell'artista, il titolo dell'album e del brano verranno visualizzati se il proprio dispositivo Bluetooth e l'app supportano metadatai Bluetooth. è possibileanche visualizzare il nome del dispositivo connesso. Selezionare quanto appeare su MENU > Info.

Range operativo

E generalmente di 10 metri (30 piedi) dal dispositorio R5, sebbene ostacoli come ad es. le pareti possano ridurlo.

Disconnaissance del disposativo in uso

Per scollegare il dispositorio in uso e collegarlo ad uno nuovo selezionare MENU > Connect device.

Accoppiamento di altri dispositivi

É possibile accoppiare sino a 7 dispositivi sebbene si potra riproduire audio solo da un dispositivo alla volta.

Non è possibile utilizzare la funzione Bluetooth del proprio dispositivo R5 per collegare cuffie Bluetooth

Cancellazione dell'elenco dei dispositivi accoppiati

In caso di problemi con la connessione del dispositorio, Bluetooth raccomandi lo eliminare tutte le informazioni relative all'accoppiamento. A quello scopo selezionare MENU > Clear devices.

Sara inoltre necessario cancellare Ruark R5 dall'elenco dei dispositivi sincronizzati sul proprio dispositivo Bluetooth prima di sincronizzato nuovamente al dispositivo R5.

Per maggiori informazioni visitare il sito www.ruarkaudio.com/support.

Lettore musicale

Illettore musicale consente di riproduire i file audio memorizzati su un computertramite la propria rete,una chiavetta USB o un hard drive portatile.

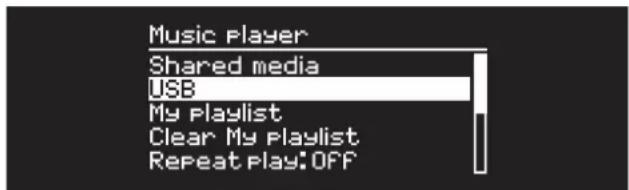

Lettore musicale USB

Per la riproduzione audio da un dispositivo di memoria di massa USB (deve essere di tipo FAT32) come una chiavetta USB Flash o un hard drive USB, collegarlo alla presa USB presente sul retro del dispositosivo R5.

Al primo collegamento del dispositivo di memoria di massa USB, il dispositivo R5 chiederà automaticamente se si desidera visualizzare l'elenco dei brani. In alternatively, selezionare Menu > USBper visualizzare l'elenco dei brani.

Lettore musicale di rete

Il dispositorio R5 è Completely DLNA compatibile e potrariroduire la musica memorizzata in librerie multimediali condivise su altri dispositivi della propria rete. Una libreria multimedia condivisa potrebbe trovarsi su un laptop, uno smartphone o un tablet, maanche su un server musicalec dedicato come ad es. un drive NAS (Network Attached Storage).

La maggior parte dei computer che esegue Windows è gli configurata come media server, come la maggior parte dei drive NAS, e alcuni router funzionanoanche come media server. Vi sono molte app disponibili per Mac, iOS, Linux, Android, Telefoni Windows, Blackberry, Symbian, ecc. che trasformerannolettore MP3, smartphone o tablet in un server musicale.

Per riproduire musica condivisa dai dispositivi sulla propria rete selezione Menu > Shared media. Dopo che il dispositivo R5 ha eseguito una scansione dei supporti condivisi, verrà visualizzato un elenco dei server musicali composto dal nome del computer e dal nome del supporto condiviso, ad esempio .

I menu verranno quindi generati dal server mediale, sebbene nella maggior parte dei casi siano disponibili opzioni di navigazione per genere, cartella, artista, album ecc.

Se il dispositorio R5 non è collegato ad una rete ora cercHERà di collegarsi.

Per maggiori informazioni visitare il sito www.ruarkaudio.com/support.

Navigazione e riproduzione di musica

Ruotare la MANOPOLA DI CONTROLLO per scorrere gli elenchi dei brani, quando premerla per aprire la cartella/l'album evidenziato o riproduire il brano.

Per tornare alla videata precedente premere BACK.

I brani WMA e AAC tutelati da diritti non sono riproducibili sul dispositorio R5.

Brano in停下

Premere poi premere nuovamente per riprendere la riproduzione.

Salto di un brano

Premere per passare al brano successivo nella cartella o nell'album, premere per passare all'inizio del brano corrente, premere nuovamente per passare al brano precedente.

Avanzamento veloce o riavolgimento

Premere e tenere premuto peavanzare velocamente o riavvolgere.

Riproduzione casuale

Per riproduire brani in ordine sparso, selezionare MENU >Shuffle e premere la MANOPOLA DI CONTROLLO per attivare e disattivare la riproduzione casuale.

NOTA: potrebbe non essere possibile utilizzare esta funzione se la cartella contiene un numero elevato di brani.

Per ripetere un singolo brano o tutti i brani nella cartella corrente, selezionare MENU >Repeat e premere la MANOPOLA DI CONTROLLO per attivare e disattivare la riproduzione ripetuta.

My playlist

E possibile create la propria playlist e insere fino a 500 brani.
Può essere un mix di brani disponibili da un media server e da un disposativo USB collegato. Per gestire la propria playlist, selezionare Menu > My playlist.

Per aggiungere un brano o una cartella alla playlist, evidenziarlo/a, quindi premere e tenere premuta la MANOPOLA DI CONTROLLO per due secondi.

Per eliminare un brano alla playlist, evidenziarlo in My playlist, premere e tenere premuta la MANOPOLA DI CONTROLLO per due secondi.

Si noti che la playlist restera memorizzata fin quando il dispositorio R5 restera accesso o in modalità stand-by ma verrà cancellata in caso di spegnimento del dispositorio.

Informazioni sulla riproduzione in corso

Generalmente il nome del brano viene migliorato insieme a informazioni aggiuntive. Per modificarecisionhe appare visualizzato selezioniare MENU > Info e scegliere tra informazioni sull'album e sull'artista; visualizzare la barra di avanzamento o il fornato dati.

Prune server

Il dispositorio R5 memorizzera automaticamente il nome dei media server a cui si è connesso e non attualmente disponibili, indicatei con un punto interrogativo davanti al nome, ad es.

?"Home-Laptop". Per rimuoverli dall'elenco, selezionare
MENU > Prune servers > YES.

Streaming mediale DLNA

È possibile inolte trasferire l'audio al dispositivo R5 da un media server Digital Living Network Alliance (DLNA) compatible, dove è possibile scorrere la musica sul server stesso e riproduirlaattraverso il dispositivo R5. Vi sono molte app disponibili per Mac, iOS, Linux, Android, Telefoni Windows, ecc. che trasformeranno lo smartphone, tablet o laptop in un media server DLNA. Windows Media Player prevede persino una funzione "Riproduci su" integrata che consente di trasmettere la musica memorizzata nel computer direttamente sul dispositivo R5.

Con lo streaming mediale DLNA, il dispositivo R5 funziona come Digital Media Renderer (DMR), consenting do scorrere la musica sul proprio smartphone o laptop e quindi trasmetterla al dispositivo R5tramite la rete.

Il dispositorio R5 passera automaticamente in modalità DMR selezionando R5* comelettore prescelto - DMR non è una modalità selezionabile utilizzato il tasto SOURCE.

Analogamente, le informazioni sulla riproduzione in corso saranno controllate dal server, quindi non vi sono impostazioni modificabili.

Per maggiori dettagli fare riferimento alla documentazione relativa al dispositorio o all'app oppure visitare il site www.ruarkaudio.com/support.

Lo streaming medioe DLNA richiede la connessione del dispositivo R5 alla rete. Vedere la sezione relative alle impostazioni di sistema.

Servizi di streaming musicale

Il dispositivo R5 supporta i servizi di streaming musicae mostrati di seguito.

Spotify Connect

Usa il tuo cellulare, tablet o computer come telecomando remoto per Spotify. Vai su Spotify.com/connect per scopriere come.

Amazon Music

Per maggiori dettagli visitare il site www.amazon.com

Deezer

Per maggiori dettagli visitare il sito dzr.fm/airable

TIDAL

Per maggiori dettagli visitare il sito tidal.com/try-now Si noti che l'alta qualita TIDAL non è supportata in modalità multi-room. Per ascoltare TIDAL in modalità multi-room, cancellare la qualità dell'audio a normale usando l'app Ruark Link.

Il range dei servizi musicali supportati potrebbe variate nelle alcun preavviso.

IT-25

É possible ascotare l'audio da una sorgente audio analogica esterna collegandola a l'ingresso Line In oppure ad una sorgente digitale collegandola l'ingresso Optical.

Phono

Il disposivo R5 è dotato di un pre-amplificatore phono ad alta fedeltà da utilizzare con una testina per giradischi a magnete mobile (MM).

Non è previsto l'uso con una testina di tipo a bobina mobile.

Per collegare un giradischi al dispositoso R5 raccomandiamo di utilizzare cavi phono di alta qualita.

Livelli in entrata

Per prestazioni ottimali raccomandiamo di regolare il livello di volume di un dispositivo esterno (ad es.lettore musicale portatile o giradischi) in modo che il suo volume sia pressoché uguale a quello di sorgenti incorporate come CD o USB.

Se il volume è più basso, augmentare il livello in entrata.

Se il volume è più alto e risulta distorto, ridurre il livello in entrata.

É possible regolare il livello in entrata selezionando MENU > Input level e scegliere il proprio livello desiderato.

Livelli Line in

• 3dB (dispositivi con alto livello di uscita)
• 0dB (dispositivi con livello di uscita livello di linea 2.1Vrms standard)
  +6dB(predefinito)
  +12dB (ad es. smartphone con livello di uscita cuffia elevato)
• 18dB (ad es. smartphone con livello di uscita cuffie standard)
• 24dB (ad es. smartphone con livello di uscita cuffia basso)

Livelli in entrata Phono

Sono stati progettati per funzionare con le più comuni testine a magnete mobile (MM), controllare quando le specifiche della propria testina e selezionale l'impostazione più appropriata.

-3dB(6-8mV)

$$ 0 \mathrm {d B} (4 - 6 \mathrm {m V}) $$

+3dB (3-4mV)

+6dB(2-3mV)

Se la sorgente audio esterna dispone di un controllo del volume potrebbe essere necessario regolareanche quello.

Per prestazioni ottimali raccomandiamo di regolare il livello di volume di dispositivi esterni regolando i livelli in entrata

Multi-room

Questo dispositivo è perfettamente compatible con il sistema Ruark Audio multi-room e consente di trasmettere alla problema la musica da una stanza ad un'altra.

Per creare un gruppo selezionale MENU > Multi-room > Create new group, assesignare un nome al gruppo e selezionale OK. Dall'elenco dei dispositivi compatibili trovati sulla rete selezionale fino a 5 dispositivi da aggiungere al gruppo quando premere MENU per confermare la selezione e uscire. A quello punto tutti i dispositivi del gruppo riprodurranno l'audio sincronizzato.

Peraggiungere disposittivi al gruppo corrente, selezionare
MENU > Multi-room > Add to group

Per rimuovere altri dispositiivi dal gruppo corrente, selezionare
MENU > Multi-room > Remove from group

Per rimuovere il dispositorio corrente dal gruppo selezionare
MENU > Multi-room > Leave group

Per eliminare il gruppo currente selezionare MENU > Multi-room > Dissolve group. In quello modo il gruppo viene sciolto e la riproduzione multi-room si interrompe.

É inoltre possibile impostare e controllare la riproduzione multiroom utilizzando l'app UNDOK.

Per maggiori informazioni visitare il sito www.ruarkaudio.com/support.

Controllo app

É inoltre possibile controllare il proprio dispositivo R5 e impostare la riproduzione multi-room utilizzando l'app UNDOK. L'app è disponibile nell'app store Apple/Android.

Per maggiori informazioni visitare il sito www.ruarkaudio.com/app.

PIN di accesso all'app

Impostare un codice PIN per limitare l'accesso al dispositivo R5 in modo che solo gli utenti autorizzati possano controllinglo da smartphone o tablet dell'app UNDOK.

MENU > System > Network > App access PIN.

Sveglia, snooze e spegnimento

Impostazione della sveglia

L'icona della sveglia indica che la sveglia è inserita e lampeggia quando la sveglia suona.

Selezionare MENU > System > Date and time > Alarms e scegliere l'allarme 1 o l'allarme 2'utilizzando la MANOPOLA DI CONTROLLO.

Selezionare la frequenza con cui la sveglia dovrà suonare (spenta, giornalmente, una volta, nei week-end o nei giorni feriali), impostare l'ora, quindi scegliere una stazione radio, un

CD o un segnale acustico come suono della sveglia e infine il volume. Infine, selezionare save per salvare la sveglia e uscire dal menu di impostazione.

NOTA: non è possibile utilizzare una sorgente Bluetooth, USB o un server musicae di rete per la sveglia.

Snoopze

Premere la MANOPOLA DI CONTROLLO per silanziare temporaneamente un allarme attivo, premerlo nuovamente per augmentare il periodo di snooze (5, 10, 15 o 30 minuti).

Per annullare un allarme attivo o in modalità snooze, premere e tenere premuta la MANOPOLA DI CONTROLLO per due secondi.

Timer di spegnimento

Per impostare l'intervallo al terme del quale il dispositorio R5 passa automaticamente in modalità stand-by, selezionare MENU > System > Date and time > Sleep.

Scegliere il ritardo in minuti (Off, 15, 30, 45, 60) e infine premere la manopola per confermare la propria selezione. Il display si attenua alla luminosità di stand-by, torna alla videata di riproduzione in corso e visualizza l'icona di spegnimento.

Specifice

Amplificatori e driver

Due driver al neodimio ad alta fedeltà da 75mm

Subwoofer da 130mm

Amplificatore Classe AB da 90W

Preamplificatore phono MM integrato

Processore audio 3D digitale

Radio

Ingresso antenna DAB/FM di tipo F a 75 Ohm

Lettore CD

Dischi CD, CD-ROM, CD-R/RW

MP3, WMA, AAC 320kbps

Audio digitale

DAC stereo da 112dB 32 bit

Ingresso phono MM (RCA) 2-8mV

Ingresso ottico digitale (TOSLINK) 24-bit 192kHz

Ingresso linea (RCA) 2.3Vrms

Uscita linea (RCA) 2.0Vrms

Ethernet (RJ45)

USB 2.0 5W (5V 1A)

Uscita auricolari jack da 3,5mm, 25mW 16-32 Ohm

Alimentazione

Ingresso di rete 100 - 120/200 - 240V CA 50 - 60Hz

Fusibile 250V, T 3,15A

Consumo nominale 13W

Caratteristica fisiche

H142×L520×P300mm

Peso: 9,5kg

Specifiche e design soggetti a modifiche sera preavviso

Sicurezza e informazioni normative

• Leggere la presente guida utente e seguire leistruzioni, in quanto utili a impostare e azionare correttamente il prodotto.

• Prestareattenzione alleavertenze e conservare la presente guidascopo di riferimento futuro.

• Non tentare di utilizzato un disposativo danneggiato che potrebbe causare una pericolosa scossa elettrica.

• Non aprire l'unità né rimuovere i pannelli esponendo casi i componenti elettronici. All'interno non ci sono componenti soggetti a manutenzione.

• Riferire tutti gli interventi al personale qualificato addetto alla manutenzione. In caso di danno di qualsiassi tipo al dispositivo, come danneggiamento del cavo di alimentazione o della spina, fuoriuscita di liquido o caduta di oggetti nel dispositivo, esposizione del dispositivo a pioggia o umidità, funzionamento anomalo o caduta del dispositivo, è necessario ricorrere all'assistenza.

• Il dispositivo è previsto UNICAMENTE per l'azionamento con le tensioni AC elencate sul pannello posteriore o con l'alimentazione prevista. Il funzionamento a tensioni diverse da quale specificare più causare danni irreparabili al dispositivo e rendere nulla la garanzia del prodotto.

• Accertarsi che l'adattatore di alimentazione o il connettore di rete del dispositivo siano disponibile accessibili nel caso in cui sia necessario staccare il dispositivo dall'alimentazione di rete.

• Per scollegare completeness il systema dall'alimentazione di rete è necessario togliere l'adattatore, la spina o il connettore di rete alla presa.

• Non posizionare fiamme libere, come candele accese, sopra o vicino al dispositivo. Non installare vicino a fonti di calore come radiatori, stufe o altri dispositivi (compresi gli amplificatori) che generino calore.

• Evitare l'esposizione a calore o freddo estremo.

• Utilizzato soltanto attacchi/accessori specifici per il disposittivo. Non apportare modifiche alsystema oagli accessori. Le Modifications non autorizzate possono compromettere sicurezza, conformità normativa e performance del systema.
  Utilizzare esclusivamente l'antenna in dotazione o un ricambio a norma.
• Non esporre il dispositivo a pioggia o umidità, per ridurre il rischio di incendio o scossa elettrica. Non esporre il dispositivo a gocciolamento o spruzzi e non posizionare oggetti pieni di liquidi, come i vasi, sopra o vicino al dispositivo. Come con qualsiasi prodotto elettronico, prestare attenzione a non versare liquidi in qualsiasi parte delsystema. I liquidi sono causare guasti e/o rischio di incendio.
• Per prevenire danni al dispositivo, staccolro durante temporali con fulmini o se inutilizzato per periodi prolongati.
• Per evitare riscio di incendio o scossa elettrica, non sovraccaricare prese a muro, prolonghe o prese integrate.

L'esposizione prolungata a musica a volume elevato cui compromettere I'udito. E'preferibile evitare il volume eccessivo quando si utilizzato le cuffie, in particolare per periodi prolungati

• Non installare il dispositivo in spazi chiusi. Lasciare sempre uno spazio di almeno 10cm attorno al dispositivo a scopo di ventilazione e accertare che tendaggi o altri oggetti non coprano le aperture di ventilazione sul dispositivo stesso.

INFORMATIVA SULLA SICUREZZA DELLE CELLE A BOTTONE AL LITIO. Il telecommando contiene una batteria a cella a bottone al litio che, se ingerita, cui causare usioni chimiche. Tenere batterie nuove e usate lontano alla portata dei bambini. Consultare immediamente un medico qualora si sospetti l'ingestione di batterie. Non manipolare batterie danneggiate o con fuoruscite. Pericolo di esplosione in caso di errato posizionamento della batteria. Sostituire unicamente con batteria uguali o dello stesso tipo.

Il dispositorio è etichettato in conformità alla Direttiva europea 2012/19/CE relativa ai rifiuti di apparecchiature elettriche ed elettroniche. Questo simbolo indica che il prodotto o le relative batterie non devono essere smaltiti come normale rifiuti domestici. Come qualsiasi altra apparecchiatura elettrica, dovranno essere smaltiti conformmente alle normative locali vigenti.

CINFORMAZIONI SULLA CONFORMITA CE

Il prodotto è conforme a tutti i requisiti della Direttiva UE applicabile per legge. Per ottenere una copia gratuite della Dichiarazione di conformità, contattare il proprio rivenditore, distributore o Ruark Audio.

Con la presente Ruark Audio dichiara che il presente dispositivo è conforme ai requisiti essenziali e ad altre dispositions pertinenti della Direttiva europea sui appearecchiatura radio 2014/53/EU.

É possibile scaricare la Dichiarazione di conformità CE completa sul site www.ruarkaudio.com/doc/R5doc.pdf

Risoluzione dei guasti

Per un aiuto in merito al prodotto acquistato fare riferimento alla pagna FAQ (Frequently Asked Questions - Domande più frequenti) nella sezione di supporto del nostro site web.

Per maggiori informazioni visitare il sito www.ruarkaudio.com/support.

Garanzia

Registrarile prodotto per otteneruna garanzia estesa di tre anni.

Come standard, Anythingutto is guarantito privo di difetti per un periodo di due anni alla data di acquisito, ma istesso a tre anni se si registra il prodotto su www.ruarkaudio.com.

Questa garanzia rimane valida a condizione che quello prodotto sia stato trattato con la dovuta cura e attenzione. Il guasto del prodotto a causa di danni accidentali, usura effecssiva, negligenza o modifica non autorizzata annullera alla Questa garanzia.

Per i prodotti acquistati al di fuori del Regno Unito, il distributore nel paese di acquisito garantisce il prodotto. Per i dettagli, contattare il distributore o il punto vendita Ruark di zona.

Se si restituisce quello prodotto, assicurarsi che sua imballato nella sua confezione originale e che sua inclusa una prova di acquisito.

Questa garanzia non varia in alcun modo o rimuove i diritti legali dell'acquirente.

Salvo errori ed omissioni.

Manutenzione generale

• Pulire il dispositorio con un panno morbido che non lasci pelucchi oppure con un panno leggermente umido. Non utilizzato cera spray o altre sostanze che potrebbero danneggiare la finitura superficie al compensatore le prestazioni.
• Non esporre il dispositivo a luce solare diretta, elevata umidità, polvere, eccessive vibrazioni o temperature estreme onde evitare di comprometterne la finitura, le prestazioni e l'affidabilità.
• Il range della temperatura d'esercizio consigliata è compreso tra 5^ e 40^ .
• Le strutture con finitura in legno naturale sono cambiare e schiarirsi o scurirsi con il passare del tempo, specialmente se esposte alla luce del sole.

Copyright e marchi

© Ruark Audio. Tutti i diritti riservati. Ruark Audio, il logo Ruark Audio e altri marchi Ruark Audio sono di propietà di Ruark Audio e potrebbero essere registrati. Tutti gli altri marchi sono propietà dei rispettivi proprietari. Ruark Audio non si assume alcuna responsabilità per eventuali errorsi riscontrabili nel presente manuale e le informazioni ivi contenate potranno essere modificate nella preavviso.

Bluetooth® e i loghi associati sono marchi registrati di proprietà di Bluetooth SIG, Inc.

Qualcomm aptX e aptX HD sono prodotti di Qualcomm Technologies International, Ltd.

Il software Spotify è soggetto alle licenze di terzi riportate nel seguente sito: www.spotify.com/connect/third-party-licenses

Tutti gli altri marchi sono propietà dei rispettivi proprietari.

ruarkaudio
