| Type produktu | Cyfrowy rejestrator głosu |
| Marka | Olympus |
| Model | VoiSquare DS F1 |
| Wymiary | 114 mm × 63,8 mm × 14,6 mm (bez wystających elementów) |
| Waga | 140 g (z baterią) |
| Zasilanie | Akumulator litowo-jonowy Li-92B (3,6 V), ładowanie przez USB lub zasilacz sieciowy |
| Czas pracy | Około 24 godziny pracy |
| Wyświetlacz | Dotykowy ekran LCD TFT 3,7 cala, rozdzielczość 854x480 pikseli (FWVGA) |
| Pamięć wewnętrzna | 8 GB (NAND Flash) |
| Pamięć zewnętrzna | Karta microSD/SDHC (2 GB do 32 GB) |
| Łączność | Wi-Fi 802.11b/g/n (2,4 GHz), USB mini-AB, gniazdo słuchawkowe 3,5 mm, gniazdo mikrofonowe 3,5 mm |
| System operacyjny | Android 4.3 |
| Głośnik | Wbudowany głośnik dynamiczny ø 20 mm |
| Mikrofon | Wbudowany mikrofon + wejście mikrofonu zewnętrznego |
| Główne funkcje | Nagrywanie głosu, odtwarzanie, dyktowanie, połączenie Wi-Fi, ekran dotykowy, tryb samolotowy, tryb cichy |
| Temperatura pracy | 0 °C do 42 °C |
| Konserwacja i czyszczenie | Czyścić miękką, suchą lub lekko wilgotną szmatką (woda z mydłem). Dezynfekcja etanolem 76,9-81,4% obj. lub izopropanolem 70% obj. Nie spryskiwać bezpośrednio. |
| Bezpieczeństwo | Nie używać w pobliżu łatwopalnych gazów, nie demontować, używać wyłącznie akcesoriów Olympus, unikać kontaktu z wodą |
| Części zamienne i naprawialność | Bateria LI-92B, ładowarka UC-90, podstawka CR20, uchwyt zaciskowy CL3, przełącznik nożny RS31, mikrofony ME12/ME15/ME52W |
| Informacje ogólne | Instrukcja dostępna w wielu językach (FR, EN, DE, ES...). Wsparcie poprzez centrum serwisowe Olympus. |
Często zadawane pytania - VoiSquare DS F1 OLYMPUS
Pytania użytkowników dotyczące VoiSquare DS F1 OLYMPUS
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Dyktafon w formacie PDF za darmo! Znajdź swoją instrukcję VoiSquare DS F1 - OLYMPUS i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. VoiSquare DS F1 marki OLYMPUS.

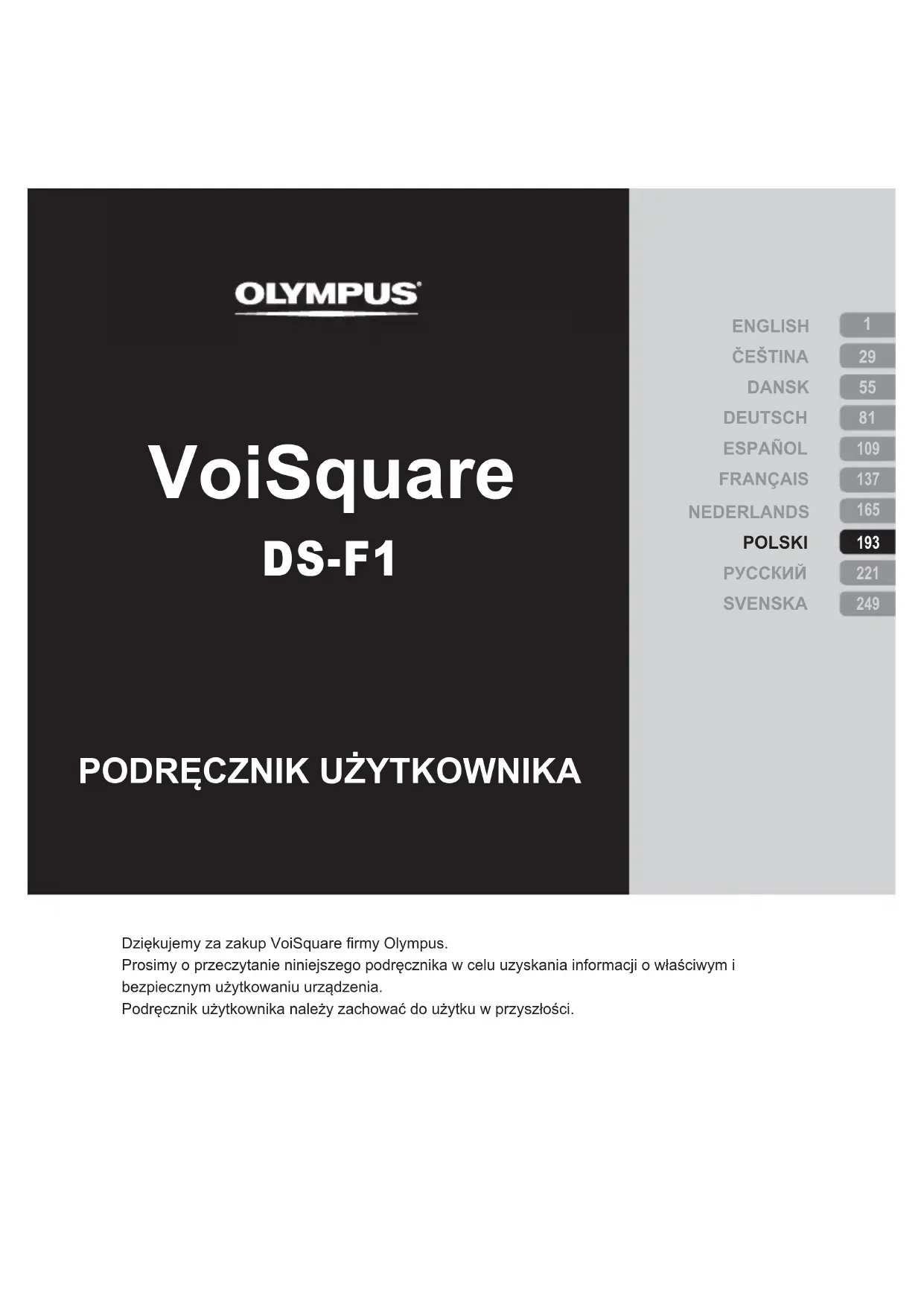

INSTRUKCJA OBSŁUGI VoiSquare DS F1 OLYMPUS
PODREÇZNIK UŻYTKOWNIKA
ENGLISH
ČEŠTINA
DANSK
DEUTSCH
ESPAÑOL
FRANÇAIS
NEDERLANDS
POLSKI
РУССКИЙ
SVENSKA
1
29
55
81
109
137
165
193
221
249
Dziękujemy za zakup VoiSquare firmy Olympus.
Prosimy o przeczytanie niniejszego podręcznika w celu uzyskania informacji o właściwym i bezpiecznym użytkowaniu urządzenia.
Podręcznik użytkownika należy zachować do użytku w przyszłości.
Wprowadzenie
- Informacje w tym dokumencie mogą ulec zmianie bez uprzedzenia. Aby uzyskać najnowsze informacje dotyczące nazw produktów i numerów modeli, należy skontaktować się z centrum pomocy technicznej firmy Olympus.
- Zawarte w podręczniku ilustracje przedstawiające ekran i urządzenie mogą odbiegać wyglądem od rzeczywistego produktu. Choć podjęto wszelkie środki w celu zapewnienia dokładności informacji w tym podręczniku, od czasu do czasu mogą pojawi się błędy. Wszelkie pytania i wątpliwości dotyczące informacji, ewentualnych błędów lub braków należy kierować do centrum pomocy technicznej firmy Olympus.
- Firmy Olympus Corporation i Olympus Imaging Corp są posiadaczami praw autorskich do tego podręcznika. Prawo autorskie zabrania nieupoważnionego powielania niniejszego podręcznika lub rozpowszechniania jego kopii.
- Firma Olympus nie ponosi żadnej odpowiedzialności za szkody, utratę dochodów lub roszczenia stron trzecich, wynikające z niewłaściwego użytkowania produktu.
Spis treści
Wprowadzenie....194
Pierwsze kroki
Nazwy elementów ....195 Ekran dotykowy ....196
Obsługa ekranu dotykowego ....197
Wkładanie baterii....198
Ładowanie baterii akumulatorowej ....199 Ładowanie z wykorzystaniem stacji dokującej i zasilacza sieciowego ....199 Ładowanie z wykorzystaniem stacji dokującej i kabla USB ....199 Korzystanie z litowo-jonowej baterii akumulatorowej ....200
Włączanie zasilania 201
Karta pamięci ....203 Wkładanie karty microSD ....203 Wyjmowanie karty microSD ....203
Różne ustawienia....204 Lista ustawień....204
Inne informacje
Konserwacja urządzenia....205
Rozwiązywanie problemów ......206
Funkcje Wi-Fi....208
Informacje o prawach autorskich i znakach towarowych ....209
Środki ostrożności 210
Parametry techniczne 218
Pierwsze kroki
Nazwyelementów
① Gniazdo słuchawkowe (EAR)
② Kontrolka powiadomienia (LED)
③ Głośnik do rozmów *1
④ Czujnik zbliżeniowy/czujnik oświetlenia
⑤ Ekran dotykowy
⑥ Przyciski nawigacyjne
[←] (Wstecz): Powrót do poprzedniego ekranu.
[◀] (Ekran główny): Przełącza do ekranu głównego.
[Ostatnie]: Służy do wyświetlania listy ostatnio używanych aplikacji i uruchamia ich.
⑦ Szczelina na pasek
⑧ Złącze mikrofonowe (MIC)
⑨ Wbudowany mikrofon *1
⑩ Przycisk funkcyjny*1
⑪ Przesuwany przełącznik (przełącznik 4-pozycyjny) *1
⑫ Przełącznika zasilania (⏻)
⑬ Mikrofon do rozmów *1
⑭ Pokrywa baterii
⑮ Złącze stacji dokującej
⑯ Lokalizacja otworu na CL3
⑰ Wewnętrzna antena sieci Wi-Fi
Nie zakrywać jej palcem lub innym obiektem.
⑱ Wbudowany głośnik
⑲ Przyciski regulacji głośności
⑳ Dźwignia blokady pokrywy komory baterii
⑳ Złącze USB
⑳ Złącze dla DS-F1
⑳ Gniazdo zasilacza sieciowego
⑳ Złącze USB (mini-AB)
⑳ Złącze nożnego przełącznika
⑳ Złącze kabla sieci Ethernet
⑳ Gniazdo zabezpieczeń
Ekran dotykowy
Ekran główny
Wskazuje za pomocą ikon stan naładowania baterii, ustawienia urządzenia, powiadomienia i inne informacje.
[ ]: Tryb samolotowy
[或]: Tryb cichy
1: Wskaźnik naładowania baterii
1: Ładowanie baterii
② Wyświetlanie czasu
③ Przycisk
Wyświetla listę aplikacji.
④ Skrót (aplikacja)
WSKAZÓWKA
- Instrukcje obsługi w niniejszym podręczniku opisują wykonywane czynności z poziomu domyślnego ekranu głównego. Na przykład, jeśli na ekranie głównym ustawiona jest inna aplikacja, opisy oraz procedury postępowania podane w niniejszym podręczniku mogą się różnić.
- Konfiguracja ekranu różni się w zależności od wersji systemu operacyjnego.
Obsługa ekranu dotykowego
Urządzenie wyposażono w interfejs wielodotykowy. Interfejs obsługuje się przez bezpośrednie jego dotknięcie. Podstawowe operacje opisane są poniżej.
Delikatnie dotknąć skrótu, listy lub innego elementu opuszkiem palca, a następnie natychmiast odsunąć palec. Tej czynności można na przykład użyć, by wybrać ikonę lub element. Dotknięcie ekranu opuszkiem palca dwa razy nazywa się dwukrotnym dotknięciem. Tej czynności można na przykład użyć, by powiększyć obraz. Dwukrotne dotknięcie obrazu, gdy jest powiększony, przywraca go do jego pierwotnej wielkości.
Długie naciśnięcie
Kontynuowanie naciskania skrótu, listy lub innego elementu opuszkiem palca. Tej czynności można na przykład użyć, by przenieść skrót lub uzyskać dostęp do podmenu dla wybranego elementu.
Przeciągnięcie
Kontynuowanie naciskania skrótu, listy lub innego elementu opuszkiem palca i przesunięcie palca w żądane miejsce bez odrywania go od ekranu. Tej czynności można na przykład użyć, by ustawić głośność lub jasność ekranu.
Przesunięcie
Delikatnie przeciągnij opuszkiem palca po ekranie. Tej czynności można użyć, aby przełączać lub przewijać zawartość ekranu.
Szczypanie
Umieść dwa palce na ekranie i zbliż je do siebie. Tej czynności można użyć, aby zmniejszyć ekran lub inny obiekt do rozmiaru, w którym jest lepiej widoczny.
Rozsuwanie
Umieść dwa palce na ekranie, a następnie rozsuń je. Tej czynności można użyć, aby powiększyć ekran lub inny obiekt do rozmiaru, w którym jest lepiej widoczny.
UWAGA
- Nie wolno naciskać mocno palcem ekranu dotykowego ani naciskać go ostro zakończonym przedmiotem (paznokciem, długopisem, igłą itd.).
- Przed włożeniem urządzenia do kieszeni, torby itp. należy przestawić urządzenie w tryb oszczędzania energii.
- Ekran dotykowy może nie działać prawidłowo w następujących przypadkach. Ponadto, w następujących przypadkach należy zachować szczególnie ostrożność, ponieważ mogą one doprowadzić do nieprawidłowego działania.
- W przypadku dotknięcia podczas noszenia rękawiczek.
- W przypadku dotknięcia paznokciem.
- W przypadku dotknięcia, gdy ciało obce znajduje się na powierzchni dotykowej.
- W przypadku dotknięcia, gdy na ekranie naklejona jest folia ochronna, naklejka itp.
- W przypadku dotknięcia, gdy ekran dotykowy jest mokry.
- W przypadku dotknięcia spoconymi lub mokrymi palcami.
Wkładaniebaterii
To urządzenie jest zasilane z litowo-jonowej baterii akumulatorowej firmy Olympus (LI-92B). Nie należy używać baterii żadnego innego typu.
1 Aby otworzyć pokrywę komory baterii, delikatnie nacisnąć dźwignię blokady pokrywy w kierunku wskazanym strzałką.
2 Trzymając baterię etykietą skierowaną do góry, wyrównać styki w urządzeniu i w baterii, a następnie docisnąć ją w punkcie Ⓐ i umieścić we właściwym miejscu, dociskając w punkcie Ⓑ.
Jak to pokazano na rysunku, umieścić baterię w głębi komory.
3 Przesuwać pokrywę komory baterii, dopóki nie zostanie całkowicie zamknięta.
UWAGA
- Pokrywę baterii należy zamykać delikatnie (przesuwać pokrywę aż do usłyszenia kliknięcia oznaczającego jej zablokowanie).
- Nie należy zamykać pokrywy, jeśli bateria nie jest właściwie umieszczona.
- Należy się upewnić, że na powierzchni baterii nie ma żadnych metalowych cząstek ani kurzu.
- Nie należy używać baterii innej niż wymagana.
- Przed wyjęciem baterii akumulatorowej należy wyłączyć urządzenie. Wyjęcie baterii akumulatorowej przy włączonym urządzeniu może spowodować jego nieprawidłowe działanie, uszkodzenie lub utratę plików.
- Jeśli urządzenie nie będzie używane przez dłuższy czas, należy wyjąć z niego baterię akumulatorową.
- Po wyjęciu baterii akumulatorowej, jeśli urządzenie nie będzie zasilane przez więcej niż 15 minut albo bateria zostanie wyjątką bezpośrednio po włożeniu jej do urządzenia, może być konieczne ponowne ustawienie godziny i daty.
Ładowanie baterii akumulatorowej
Po załadowaniu baterii do urządzenia, można ją naładować przez podłączenie kabla USB do urządzenia albo za pomocą stacji dokującej wraz z kablem USB lub zasilacza zasilaczem sieciowym. Przed użyciem należy całkowicie naładować baterię akumulatorową (ok. 2 godziny, 30 minut).
UWAGA
- Baterie litowo-jonowe same się rozładowują. Przed rozpoczęciem eksploatacji należy naładować baterię.

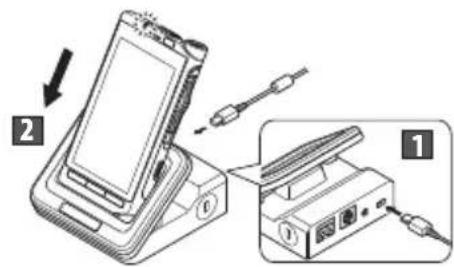

Ładowanie z wykorzystaniem stacji dokującej i zasilacza sieciowego
Ładowanie z wykorzystaniem stacji dokującej i kabla USB
Ładowanie bezpośrednio przez kabel USB
- W początkowym okresie użytkowania należy często ładować baterię akumulatorową. Wydajność baterii akumulatorowej zwiększa się po kilku cyklach ładowania/rozładowania.
- Modele baterii akumulatorowej inne od dołączonej do zestawu mogą nie nadawać się do ładowania.
- Ładowanie baterii akumulatorowej za pomocą kabla USB może nie być możliwe w zależności od parametrów zasilania portu USB komputera. W takiej sytuacji należy używać zasilacza sieciowego.
- Nie należy wkładać ani wyjmować urządzenia ze stacji dokującej, gdy jest włączone.
Ładowanie baterii akumulatorowej
- Nie należy ładować urządzenia z wykorzystaniem połączenia z koncentratorem USB.
- Baterii nie wolno montować ani demontować przy podłączonym kablu USB.
Korzystanie z litowo-jonowej baterii akumulatorowej
Dołączona bateria akumulatorowa jest przeznaczona do użytku wyłącznie z Olympus VoiSquare DS-F1. Nie należy jej używać z innymi urządzeniami elektronicznymi.
Przestrogi dotyczące używania baterii akumulatorowej
Przed rozpoczęciem używania baterii akumulatorowej należy uważnie przeczytać poniższe instrukcje.
■ Rozładowywanie:
Baterie akumulatorowe rozładowują się, gdy nie są używane. Przed użyciem należy je regularnie ładować.
Okres eksploatacji baterii:
Baterie akumulatorowe zużywają się stopniowo w miarę ich użytkowania. Gdy w określonych warunkach czas działania urządzenia stanie się zauważalnie krótszy nawet w przypadku pełnego naładowania baterii akumulatorowej, należy ją wymienić na nową.
■ Temperatura pracy:
Baterie akumulatorowe to produkty chemiczne. Ich wydajność może się zmieniać, nawet jeśli są używane w zalecanym zakresie temperatury. Jest to cecha charakterystyczna takich produktów.
Zalecany roboczy zakres temperatur:
W trakcie korzystania:
0^ C - 42^ C
Ładowanie:
5^ C - 35^ C
Przechowywanie przez długi czas:
-20^ - 60^
Korzystanie z baterii akumulatorowej przy temperaturach poza podanym powyżej zakresem może obniżyć jej wydajność i skrócić czas eksploatacji.
UWAGA
- Baterie należy zawsze utylizować zgodnie z obowiązującymi przepisami. Aby uzyskać informacje na temat prawidłowych sposobów utylizacji, należy skontaktować się z punktem utylizacji odpadów w miejscu zamieszkania.
- Jeżeli bateria akumulatorowa nie jest całkowicie rozładowana, przed utylizacją należy ją zabezpieczyć przed zwarciem (na przykład naklejając taśmę na bieguny).
Informacja dla użytkowników w Niemczech:
Firma Olympus podpisała umowę z działającą w Niemczech organizacją GRS (Stowarzyszenie na rzecz utylizacji akumulatorów), aby zapewnić utylizację zgodną zasadami ochrony środowiska.
Wskaźnik baterii
W miarę rozładowania baterii akumulatorowej zmienia się stan wskaźnika naładowania.
- Gdy na wyświetlaczu zostanie wyświetlony symbol 1, należy jak najszybciej naładować baterię akumulatorową. Gdy poziom naładowania baterii akumulatorowej jest niski, urządzenie wyłącza się, a na wyświetlaczu są widoczne komunikaty 1 i [Wyłącz].
Włączaniezasilania
1 Jeśli urządzenie jest wyłączone, przesunąć przełącznik zasilania (💡) w kierunku wskazanym przez strzałkę na co najmniej 2 sekundy.
- Urządzenie zacznie wibrować, a następnie po krótkiej chwili pojawi się ekran blokady.

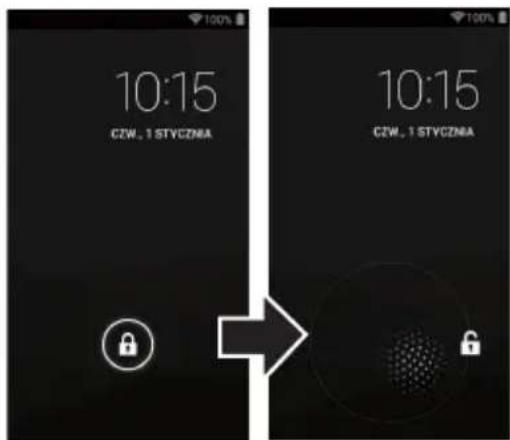

2 Przesunąć (przeciągnąć) ikonę blokowania (☑) na ekranie głównym na ikonę odblokowania (☑), bez odrywania palca od ekranu.
W przypadku wyłączenia zasilania istniejące dane, ustawienia trybów i ustawienia zegara nie zostaną utracone.
1 Przesunąć przełącznik zasilania (⏻) w kierunku wskazywanym przez strzałkę na co najmniej jedną sekundę.
2 Dotknąć przycisku [ Wyłącz].
WSKAZÓWKA
- Wyłączanie zasilania, gdy urządzenie jest nieużywane, minimalizuje zużycie baterii.
Tryb oszczędzania energii
Po ustawieniu trybu oszczędzania energii, ekran jest wygaszany i włączona jest blokada ekranu. Ten tryb zapobiega przypadkowemu uruchomieniu ekranu dotykowego urządzenia podczas jego przenoszenia.
1 Przesunąć przełącznik zasilania (💡) w kierunku wskazywanym przez strzałkę.
- Gdy urządzenie zostanie po włączeniu wstrzymane na co najmniej 15 sekund (ustawienie domyślne), urządzenie automatycznie przejdzie w tryb oszczędzania energii.
- Aby wyjść z trybu oszczędzania energii, należy ponownie przesunąć przełącznik zasilania.
Wymuszanie wyłączenia
Urządzenie może nie reagować podczas przesyłania dużych ilości danych. Należy poczekać, aż proces zostanie zakończony.
Jeżeli po odczekaniu chwili ekran wciąż jest zamrożony, można wymusić wyłączenie zasilania w następujący sposób.
UWAGA
- Należy pamiętać, że wyłączenie zasilania zostanie wymuszone, więc wszelkie przetwarzane dane lub konfigurowane ustawienia mogą nie zostać zapisane.
1 Przesunąć przełącznik zasilania (⏻) w kierunku wskazanym przez strzałkę na co najmniej 5 sekundy.
Urządzenie ma własną pamięć wewnętrzną, a także obsługuje standardowe karty microSD (SD i SDHC), które są sprzedawane oddzielnie.
Niektóre aplikacje mogą umożliwiać wybór pamięci wewnętrznej lub karty microSD jako miejsca zapisu.
Kompatybilne karty
To urządzenie obsługuje karty pamięci o pojemności od 2 GB do 32 GB.
UWAGA
- Przed przystąpieniem do wymiany karty microSD należy wyłączyć zasilanie urządzenia.
Wkładanie karty microSD
1 Wyłączyć zasilanie.
2 Zdjąć pokrywę baterii, a następnie wyjąć baterię (str. 198).
3 Całkowicie włożyć kartę microSD do gniazda karty w kierunku pokazanym na rysunku, aż do zablokowania.
Wyjmowanie karty microSD
1 Wcisnąć kartę microSD do środka, aby ją odblokować, a następnie poczekać na jej wysunięcie.
- Kartę należy wyjmować, trzymając ją prosto.
Zgodność kart
Listę kart zgodnych z urządzeniem można uzyskać na stronie domowej produktu w lokalnej witrynie internetowej firmy Olympus lub po skontaktowaniu się ze sprzedawcą produktów marki Olympus, u którego zakupiono produkt.
UWAGA
- Włożenie karty w nieprawidłowy sposób lub pod kątem może spowodować uszkodzenie styków lub zablokowanie karty.
- Jeżeli karta nie zostanie całkowicie włóżona do gniazda, nie będzie można prawidłowo zapisać na niej danych.
- Po wciśnięciu karty do gniazda w celu jej wyjęcia zbyt szybkie odsunięcie palca może doprowadzić do nieoczekiwanego wysunięcia karty.
- Karta może nie zostać prawidłowo rozpoznana w urządzeniu, nawet jeśli jest z nim zgodna.
- Wydajność przetwarzania karty zmniejsza się w miarę powtarzalnego zapisywania i usuwania danych. W takiej sytuacji należy sformatować kartę.
Lista ustawień
Wi-Fi
Włączanie/wyłączanie funkcji Wi-Fi.
- Połączenie z siecią Wi-Fi skraca czas życia baterii. Wyczerpanie baterii podczas przesyłania danych może spowodować ich uszkodzenie. Dlatego podczas korzystania z połączenia Wi-Fi zaleca się używanie zasilacza sieciowego wbudowanego w urządzenie.
Użycie danych
Kontrola użycia danych podczas komunikacji przez sieć.
■ Więcej...
Ustawienie sieci VPN (Virtual Private Network) lub tryb samolotowego.
Dźwięk
Ustawienie funkcji związanych z dźwiękiem urządzenia, takich jak głośność powiadomień lub dzwonka.
■ Wyświetlacz
Ustawienie funkcji związanych z ekranu urządzenia, takich jak jasność lub usypianie.
Pamięć
Sprawdzenie informacji dotyczących pamięci urządzenia, takich jak dostępna lub używa pamięć.
Bateria
Sprawdzenie informacji dotyczące baterii urządzenia, takich jak użycie baterii.
Aplikacje
Sprawdzenie informacji na temat zainstalowanych aplikacji.
Użytkownicy
Sprawdzenie szczegółowych informacji o użytkowniku.
■ Zabezpieczenia
Ustawienie funkcji związanych z zabezpieczeniami urządzenia, takich jak blokada ekranu lub haśło.
■ Język, klawiatura, głos
Ustawienie funkcji związanych z tekstem w urządzeniu, takich jak język, w którym wyświetlany lub wprowadzany jest tekst.
Kopia i kasowanie danych
Przywrócenie urządzenia do stanu początkowego.
Dodaj konto
Rejestracja lub dodawanie konta dla każdej używanej aplikacji.
Data i czas
Ustawienie daty i godziny w urządzeniu.
■ Ułatwienia dostępu
Ustawienie dostępności obsługi.
■ Informacje o urządzeniu
Sprawdzenie informacji o urządzeniu.
Inne informacje
Konserwacja urządzenia
● Elementy zewnętrzne
Przecierać delikatnie miękką ściereczką. Jeśli urządzenie jest bardzo zabrudzone, nasaczyć szmatkę w słabym roztworze wody z mydłem i dobrze wycisnąć. Wytrzeć urządzenie wilgotną ściereczką i osuszyć suchą.
- Monitor
Przecierać delikatnie miękką ściereczką.
Używanie roztworu środka dezynfekującego na bazie alkoholu
- Upewnić się, że urządzenie jest wyłączone.
- Do dezynfekcji nie należy używać innych środków niż alkohol etylowy (od 76,9 do 81,4% obj.) i izopropanol (70% obj.).
1 Nasączyć miękką ściereczkę środkiem dezynfekującym, a następnie wycisnąć ściereczkę, aby zapobiec kapaniu.
2 Delikatnie wytrzeć urządzenie.
3 Wytrzeć urządzenie miękką, suchą ściereczką, aby na jego powierzchni nie pozostawić roztworu.
PRZESTROGA
- Nie należy stosować roztworu środka dezynfekującego do czyszczenia diod LED i czujników.
- Nie należy trzeć mocno urządzenia przy użyciu roztworu środka dezynfekującego. Może to doprowadzić do złuszczenia się farby.
- Nie należy pryskać roztworem dezynfekującym bezpośrednio na urządzenie. Urządzenie nie posiada wodoszczelnej obudowy więc roztwór może dostać się do wnętrza urządzenia i mieć negatywny wpływ na podzespoły elektroniczne.
Rozwiązywanie problemów
| Problem Możliwa przyczyna Rozwiązanie | ||
| Zasilanie nie włącza się. | Bateria jest rozładowana. | Naładować baterię (str. 199). |
| Bateria nie jest prawidłowo włożona | Włożyć baterię prawidłowo (str. 198). | |
| Ładowanie nie jest możliwe. | Bateria nie jest prawidłowo włożona. | Włożyć baterię prawidłowo (str. 198). |
| Zasilacz sieciowy nie jest prawidłowo podłączony do stacji dokującej. | Podłącz zasilacz sieciowy prawidłowo (str. 199). | |
| Funkcja ochronna jest aktywna. | Jeżeli temperatura urządzenia nadmiernie wzrośnie, funkcja ochronna może zostać aktywowana automatycznie i może przerwać ładowanie. Poczekać, aż temperatura spadnie, a następnie przeprowadzić ładowanie ponownie. | |
| Zasilanie urządzenia USB jest wyłączone. | Przed rozpoczęciem ładowania z urządzenia USB włączyć zasilanie urządzenia USB. | |
| Panel dotykowy nie działa prawidłowo. | Zasilanie jest wyłączone. | Włączyć zasilanie (str. 201). |
| Bateria jest rozładowana. | Naładować baterię (str. 199). | |
| Blokada ekranu jest włączona. | Wyłączyć blokadę ekranu (str. 201). | |
| Procedura obsługi jest nieprawidłowa. | Użyć prawidłowej procedury do obsługi panelu dotykowego. Nie wolno naciskać mocno palcem ekranu dotykowego ani naciskać go ostro zakończonym przedmiotem, takim jak paznokieć, długopis, igła itd. (str. 197). | |
| Do ekranu przyklejona jest folia ochronna. | W zależności od typu folii ochronnej, prawidłowe działanie może nie być możliwe. | |
| Czas reakcji ekranu jest wyższy po jego dotknięciu lub po naciśnięciu przycisku. | Platforma przetwarza dane. | Może to mieć miejsce podczas zapisywania dużych ilości danych lub przenoszenia lub kopiowania dużych ilości danych między pamięcią wewnętrzną a kartą microSD. |
| Ekran dotykowy zrobił się czarny. | Urządzenie znajduje się w trybie oszczędzania energii. | Anulować tryb oszczędzania energii (str. 202). |
Rozwiązywanie problemów
| Problem Możliwa | przyczyna Rozwiązanie | |
| Ekran jest ciemny. | Jasność ekranu ustawiona jest na niski poziom. | Zwiększyć jasności w ustawieniu [Jasność ekranu] opcji [Wyświetlacz] (str. 204). |
| Czujnik zbliżeniowy/czujnik oświetlenia jest zakryty. | Nie należy zakrywać czujnika zbliżeniowego ani czujnika oświetlenia w urządzeniu palcem, folią ochronną lub innym przedmiotem (str. 195). | |
| Wyświetlacz nie zmienia się przy zmianie orientacji urządzenia. | Ustawienie [Autoobracanie ekranu] jest wyłączone. | Włączyć ustawienie [Autoobracanie ekranu] w opcji [Wyświetlacz] (str. 204). |
| Urządzenie nagrzewa się podczas pracy i ładowania. | Urządzenie jest używane przez długi czas podczas ładowania. | Jeśli urządzenie jest używane przez długi czas podczas ładowania, urządzenie bądź bateria wewnętrzna mogą się nagrzewać, ale jest to normalne. Jeśli urządzenie jest zbyt gorące w dotyku, należy wyłączyć zasilanie urządzenia, aby zatrzymać jego działanie, a następnie skontaktować się z Centrum obsługi klienta filmy Olympus w celu sprawdzenia i naprawy urządzenia. |
| Ekran nie zmienia się i zasilanie nie wyłącza się. | Platforma przetwarza dane. | Urządzenie może nie reagować podczas przesyłania dużych ilości danych. Należy poczekać, aż proces zostanie zakończony.Jeżeli po odczekaniu chwili ekran wciąż jest zamrożony, można wymusić wyłączenie zasilania (*) (str. 202). |
| Krótki czas pracy baterii. Bateria | jest uszkodzona. | Czas pracy baterii różni się w zależności od środowiska pracy. Jeśli czas użytkowania stał się bardzo krótki nawet po pełnym naładowaniu baterii, to nadszedl czas, aby wymienić baterię, więc należy kupić nową baterię odpowiedniego typu (LI-92B). |
| Nie można połączyć się z siecią Wi-Fi. | Funkcja Wi-Fi jest ustawiona na [Wyl]. | Zmienić ustawienie [Wi-Fi] na [Wł] (str. 204). |
| Ustawienia połączenia z siecią Wi-Fi są nieprawidłowe. | Sprawdzić ustawienia funkcji Wi-Fi. | |
| Przeszkoda blokuje sygnał między urządzeniami komunikacyjnymi. | Sprawdzić czy przeszkoda blokuje sygnał między urządzeniami komunikacyjnymi. |
*1 Należy pamiętać, że wyłączenie zasilania zostanie wymuszone, więc wszelkie przetwarzane dane lub konfigurowane ustawienia mogą nie zostać zapisane.
■ Z funkcji Wi-Fi dostępnej w urządzeniu można korzystać w następujących regionach.
Europa:
Austria, Belgia, Bulgaria, Cypr, Republika Czeska, Dania, Estonia, Finlandia, Francja, Niemcy, Grecja, Węgry, Irlandia, Włochy, Łotwa, Litwa, Luksemburg, Malta, Holandia, Polska, Portugalia, Rumunia, Słowacja, Slowenia, Hiszpania, Szwecja, Wielka Brytania, Islandia, Lichtenstein, Norwegia, Szwajcaria, Chorwacja, Turcja
Oceania:
Australia, Nowa Zelandia
W innych regionach nie należy używać funkcji Wi-Fi urządzenia. Ponadto, nie należy korzystać z funkcji Wi-Fi w innych miejscach niż kraj lub region zakupu. Korzystanie z funkcji Wi-Fi w krajach innych niż wymienione może spowodować naruszenie ograniczeń związanych z sygnałami radiowymi. Producent nie ponosi odpowiedzialności za skutki korzystania z tej technologii.
Komunikacja może być utrudniona, jeśli między urządzeniem a punktem dostępu Wi-Fi znajduje się beton, żelbet lub metal.
■ W pobliżu mikrofalówek, telefonów bezprzewodowych oraz innych urządzeń korzystających z częstotliwości 2,4 GHz korzystanie z urządzenia w pobliżu działającego urządzenia może mieć wpływ na wydajność komunikacji. Dlatego urządzenia należy używać w pewnej odległości od tych urządzeń.
Należy unikać używania urządzenia w pobliżu telefonów komórkowych, odbiorników TV i radiowych.
Telefony komórkowe, PHS, odbiorniki TV i radiowe używają innych częstotliwości niż urządzenie, ale fale elektromagnetyczne generowane przez urządzenia Wi-Fi, również przez urządzenie, mogą powodować zakłócenia dźwięków lub obrazów.
Uwagi dotyczące bezpieczeństwa podczas używania produktów Wi-Fi
- Podczas połączenia Wi-Fi, wymiana informacji dokonywana jest bezprzewodowo i jeśli tylko sygnał radiowy dociera do urządzenia, możliwe jest ustanowienie elastycznego połączenia. Jednak ponieważ sygnały radiowe przenikają przez przeszkody (drewno, szkło itp.), jeśli nie zostaną podjęte odpowiednie kroki związane z zabezpieczeniami, mogą wystąpić następujące problemy:
- Nieupoważnione osoby mogą przechwytywać sygnały radiowe i uzyskiwać dostęp do przesyłanych informacji.
- Nieautoryzowany dostęp może spowodować wyciek ważnych informacji.
- Przechwycone informacje mogą zostać zapisane i przesłane dalej.
- Niszczące wirusy komputerowe mogą niszczyć dane i systemy.
Aby zapewnić ochronę danych, zalecamy regularną zmianę hasel podczas korzystania z funkcji [Wi-Fi] urządzenia (str. 204).
- W przypadku wystąpienia problemów związanych ze specyfikacją połączeń Wi-Fi, producent nie ponosi żadnej odpowiedzialności za możliwe uszkodzenie bądź zniszczenie danych.
Informacje o prawach autorskich i znakach towarowych
Znaki towarowe i zastrzeżone znaki towarowe
- Technologia kodowania dźwięku MP3 została używa na mocy licencji Instytutu Fraunhofera IIS i firmy Thomson.
- microSD i microSDHC są znakami towarowymi stowarzyszenia SD Card Association.
- Wi-Fi jest zastrzeżonym znakiem towarowym firmy Wi-Fi Alliance. Logo Wi-Fi CERTIFIED jest znakiem certyfikacyjnym firmy Wi-Fi Alliance.
- Android jest znakiem towarowym lub zarejestrowanym znakiem towarowym firmy Google Inc.
- VoiSquare jest zastrzeżonym znakiem towarowym firmy Olympus Corporation.
Wszystkie pozostałe nazwy produktów i marek wymienione w tym podręczniku są znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich podmiotów.
Uwagi
OSTRZEŻENIE
- Podczas korzystania z urządzenia w placówce medycznej należy postępować zgodnie instrukcjami obowiązującymi w tej placówce medycznej.
Należy wyłączyć zasilanie urządzenia w pobliżu sprzętu elektronicznego, który obsługuje sterowanie o wysokiej precyzji lub wykorzystuje słabe sygnały. Może to prowadzić do nieprawidłowego działania sprzętu elektronicznego lub w inny sposób zakłócać ich działanie.
- Urządzenie powinno się znajdować w odległości co najmniej 22 cm od miejsca, w którym wszczepiony jest rozrusznik serca.
Fale elektryczne emitowane przez urządzenie mogą zakłócić działanie stymulatora pracy serca.
● Należy wyłącać urządzenie w samolocie.
Jego włączenie może mieć wpływ na bezpieczeństwo.
Środki ostrożności
Przed rozpoczęciem użytkowania urządzenia należy przeczytać ten podręcznik, aby zapewnić jego prawidłowe i bezpieczne działanie. Po przeczytaniu podręcznika należy przechowywać go w dostępnym miejscu, aby w razie potrzeby móc po niego sięgnąć.
Ważne uwagi dotyczące bezpieczeństwa
- Ta część zawiera ważne uwagi dotyczące bezpieczeństwa. Należy zawsze przestrzegać poniższych środków ostrożności, aby uniknąć zranienia siebie lub innych oraz uszkodzenia mienia.
- Znaczenie każdego rodzaju środka ostrożności jest podane poniżej.
NIEBEZPIECZEŃSTWO
Środki ostrożności dotyczące bezpośredniego zagrożenia, które może skutkować śmiercią lub poważnymi obrażeniami, jeśli urządzenie jest obsługiwane nieprawidłowo.
OSTRZEŻENIE
Środki ostrożności dotyczące sytuacji, które potencjalnie mogą stanowić zagrożenie skutkujące śmiercią lub poważnymi obrażeniami, jeśli urządzenie jest obsługiwane nieprawidłowo.
PRZESTROGA
Środki ostrożności dotyczące sytuacji, które potencjalnie mogą stanowić zagrożenie obrażeniami lub potencjalnym uszkodzeniem mienia, jeśli urządzenie jest obsługiwane nieprawidłowo.
Przestroga dotycząca środowiska pracy
- Aby chronić precyzyjne elementy niniejszego produktu, nigdy podczas używania lub przechowywania nie należy pozostawiać urządzenia w następujących miejscach:
- W miejscach o wysokiej, ekstremalnie wysokiej lub ekstremalnie zmiennej temperaturze i/lub wilgotności. W miejscach narażonych na bezpośrednie działanie promieni słonecznych, na plaży, w zamkniętym samochodzie lub w pobliżu źródeł ciepła (grzejników, kaloryferów itp.) lub nawilżaczy powietrza.
- W pobliżu materiałów łatwopalnych lub wybuchowych.
- W miejscach o wysokiej wilgotności, np. w łazienie lub podczas deszczu.
- W miejscach narażonych na silne wibracje.
- Nie należy nigdy upuszczać urządzenia i narażać go na silne wstrząsy lub drgania.
- W pobliżu mikrofalówek, telefonów bezprzewodowych oraz innych urządzeń korzystających z częstotliwości 2,4 GHz korzystanie z urządzenia w pobliżu działającego urządzenia może mieć wpływ na wydajność komunikacji. Dlatego urządzenia należy używać w pewnej odległości od tych urządzeń.
- Należy unikać używania urządzenia w pobliżu telefonów komórkowych, odbiorników TV i radiowych.
- Telefony komórkowe, PHS, odbiorniki TV i radiowe używają innych częstotliwości niż urządzenie, ale fale elektromagnetyczne generowane przez urządzenia Wi-Fi, również przez urządzenie, mogą powodować zakłócenia dźwięków lub obrazów.
<Środki ostrożności związane z utratą danych>
- Zawartość zapisana w pamięci wewnętrznej lub na karcie microSD może zostać zniszczona lub utracona z powodu błędów działania, uszkodzeń urządzenia i jego napraw.
- Jeśli więc zawartość jest zapisana w pamięci przez długi czas lub jest wykorzystywana wielokrotnie, operacje takie jak zapisanie, odczytanie lub skasowanie danych mogą nie być już możliwe.
- Zalecamy wykonywanie kopii zapasowej ważnych danych i zapisywanie jej na dysku twardym komputera lub innych nośnikach danych.
- Firma Olympus nie ponosi żadnej odpowiedzialności za szkody lub utratę dochodów z powodu zniszczenia lub utraty danych, niezależnie od przyczyny.
<Środki ostrożności dotyczące nagranego pliku>
- Firma Olympus nie ponosi odpowiedzialności za nagrane pliki, które zostaną usunięte lub staną się niemożliwe do odtworzenia z powodu uszkodzenia urządzenia lub komputera.
- Nagrywanie materiału objętego prawami autorskimi jest dozwolone jedynie, gdy ma on być wykorzystywany do celów prywatnych. Każdy inny sposób jego wykorzystania bez zezwolenia właściciela praw autorskich jest zabroniony przez prawo.
<Środki ostrożności dotyczące utylizacji urządzenia i karty microSD>
- Nawet podczas formatowania lub kasowania, w pamięci wewnętrznej i/lub na karcie microSD są aktualizowane tylko informacje dotyczące zarządzania plikami; zapisane dane nie są całkowicie usuwane. Pozbywając się urządzenia lub karty microSD należy się upewnić, że karta została zniszczona lub sformatować kartę i nagrać na całej karcie ciszę, albo wykonać inną tego typu operację w celu zabezpieczenia przed ujawnieniem danych osobistych.
Środki ostrożności dotyczące urządzenia
⚠️ OSTRZEŻENIE
- Nie należy używać urządzenia w środowisku, w którym mogą znajdować się gazy palne lub wybuchowe.
Grozi to pożarem lub wybuchem.
- Nie należy rozmontowywać, naprawiać ani modyfikować urządzenia.
Może to spowodować porażenie prądem elektrycznym lub zranienie.
- Nie należy korzystać z urządzenia w trakcie prowadzenia pojazdów (takich jak rower, motocykl czy samochód).
Może to być przyczyną wypadków drogowych.
- Nie należy zostawiać urządzenia w miejscach dostępnych dla dzieci.
Należy zwrócić uwagę, aby podczas korzystania z urządzenia w obecności dzieci nie pozostawiać go bez nadzoru. Dzieci nie są w stanie zrozumieć środków bezpieczeństwa, jakie należy zachować przy korzystaniu z urządzenia, i są narażone na ryzyko wypadków, takich jak:
– Uduszenie spowodowane przypadkowym owinięciem szyi przewodem słuchawek.
– Porażenie prądem lub zranienie wynikające z niewłaściwej obsługi.
- Należy używać jedynie kart pamięci microSD/SDHC. Nie należy wkładać do urządzenia innych typów kart.
Jeśli przypadkowo umieści się w urządzeniu kartę innego typu, nie należy wyciągać jej na siłę. Należy skontaktować się z punktem zakupu lub z punktem serwisowym Olympus w celu wykonania naprawy.
- Jeśli urządzenie wpadnie do wody lub jeśli woda, metal lub substancja łatwopalna dostanie się do wnętrza, należy:
① Natychmiast wyjąć baterię.
② Skontaktować się z punktem zakupu lub z punktem serwisowym Olympus w celu wykonania naprawy. Kontynuowanie użytkowania może spowodować pożar lub porażenie prądem.
- W samolotach i innych miejscach, w których korzystanie z urządzeń elektronicznych podlega ograniczeniom nie należy używać urządzenia bądź należy używać go wyłącznie we wskazany sposób.
- Jeśli używane urządzenie zacznie wydawać nienormalne dźwięki, nagrzewać się, wydzielać odór lub dym, należy zaprzestać jego używania.
Może to spowodować pożar lub poparzenia. Należy niezwłocznie wyjąć baterie, zachowując ostrożność, aby uniknąć poparzenia. Skontaktować się z punktem zakupu lub z punktem serwisowym Olympus w celu wykonania naprawy. (Baterii podczas jej wyjmowania nie można dotykać gołymi rękami. Należy ją wyjmować na dworze, z dala od łatwopalnych obiektów.)
- Podczas przenoszenia urządzenia za pasek postępować ostrożnie, aby nie uderzać nim w inne przedmioty.
- Podczas ładowania nie należy przez dłuższy czas dotykać zasilacza sieciowego ani baterii.
Podczas ładowania zasilacz sieciowy i bateria nagrzewają się. Jeśli ładowanie trwa dłużej, dotknięcie zasilacza lub baterii może pozostawić ślady na skórze. - Należy używać tylko specjalnej baterii litowo-jonowej, ładowarki i zasilacza sieciowego firmy Olympus.
Próba użycia innego wyposażenia może spowodować pożar lub porażenie prądem z powodu deformacji, nagrzania itp.
Ponadto może zostać uszkodzone źródło zasilania urządzenia lub może dojść do nieoczekiwanego wypadku. Producent nie ponosi odpowiedzialności za szkody wynikłe ze stosowania niezalecanego wyposażenia.
PRZESTROGA
- Nie należy zwiększać głośności przed wykonaniem tej czynności.
Może to spowodować uszkodzenie lub utratę słuchu.
Baterie
NIEBEZPIECZEŃSTWO
- Nie wolno umieszczać baterii w pobliżu źródeł ognia.
- Nie wolno spalać, podgrzewać ani rozmontowywać baterii. Nie dopuszczac do zwarcia biegunów baterii.
Może to spowodować pożar, pęknięcie, przepalenie lub przegrzanie.
- Nie wykonywać połączeń lutowanych bezpośrednio do baterii. Nie wolno deformować, modyfikować ani rozbierać baterii.
- Nie wolno łączyć ze sobą dodatniego i ujemnego styku baterii.
Może to spowodować przegrzanie, porażenie prądem elektrycznym lub pożar.
- W przypadku przenoszenia lub przechowywania baterii należy włożyć ją do opakowania w celu ochrony styków. Nie należy nosić i przechowywać baterii z metalowymi przedmiotami, takimi jak breloki.
Może to spowodować przegrzanie, porażenie prądem elektrycznym lub pożar.
- Nie wolno podłączać baterii bezpośrednio do gniazdka elektrycznego ani gniazda zapalniczki w samochodzie.
- Nie należy pozostawiać urządzenia w miejscach, w których występuje wysoka temperatura ani wystawiać go na bezpośrednie działanie promieni słonecznych, np. w samochodzie w gorący dzień lub w pobliżu działającego w pomieszczeniu grzejnika.
Może to spowodować pożar, poparzenie lub zranienie z powodu wycieku, przegrzania lub pęknięcia.
OSTRZEŻENIE
- Nie należy dotykać ani trzymać baterii mokrymi rękoma.
Może to spowodować porażenie prądem elektrycznym lub awarię.
- Nie należy używać baterii, których opakowanie jest porysowane lub uszkodzone.
Może to spowodować pęknięcie lub przegrzanie.
- Nie wolno wkładać baterii zamieniając położenie jej dodatniego i ujemnego styku.
Może to spowodować wyciek, przegrzanie, przepalenie lub pęknięcie.
- Nie należy używać baterii z rozerwaną osłoną uszczelniającą (pokrycie izolacją).
- Jeśli urządzenie nie będzie używane przez dłuższy czas, należy przed schowaniem wyjąć z niego baterię.
- Przy pozbywaniu się zużytych baterii należy zaizolować ich styki taśmą i zutylizować je w sposób określony przez lokalne władze.
- Wyjąć baterię z urządzenia od razu, gdy stanie się bezużyteczna. Może to spowodować wyciek.
- Jeśli płyn z baterii dostanie się do oczu może spowodować ślepotę. Jeśli płyn z baterii dostanie się do oczu, nie wolno ich trzeć. Należy natomiast spłukać gruntownie bieżącą wodą z kranu lub inną czystą wodą. Natychmiast udać się do lekarza.
● Baterie należy przechowywać w miejscach niedostępnych dla dzieci.
Bateria może zostać połknięta przez dziecko. W takim przypadku należy natychmiast zawieźć dziecko do lekarza.
- Jeśli używane urządzenie zacznie wydawać nienormalne dźwięki, nagrzewać się, wydzielać odór lub dym:
① Niezwłocznie wyjąć baterie, zachowując ostrożność, aby uniknąć poparzenia.
② Skontaktować się z punktem zakupu lub z punktem serwisowym Olympus w celu wykonania naprawy. Kontynuowanie użytkowania może spowodować pożar lub poparzenia.
- Nie należy zanurzać baterii w wodzie (słodkiej ani słonej), dopuszczać do zawilgocenia jej styków.
- Nie należy używać baterii, która ma wyciek, zmieniła kolor lub zdeformowała się.
- Należy przerwać ładowanie baterii, jeśli nie zakończyło się ono w określonym czasie przeznaczonym na ładowanie.
- Płyn z baterii, który dostanie się na odzież bądź skóre należy spłukać bieżącą wodą z kranu lub po prostu czystą wodą.
PRZESTROGA
- Nie wolno rzucać baterią ani poddawać jej silnym wstrząsom.
- Przed pierwszym użyciem lub po dłuższym okresie nieużywania należy zawsze naładować baterię.
- Włożenie do aparatu baterii niewłaściwego rodzaju grozi eksplozją. Baterię należy zutylizować zgodnie z instrukcjami.
- Utylizowane baterie należy oddawać do punktów recyklingu, co pomoże chronić naturalne zasoby naszej planety. Wyrzucając zużyte baterie, należy pamiętać o zakryciu ich styków oraz zawsze przestrzegać lokalnych przepisów prawa.
- Baterie akumulatorowe mają ograniczony czas eksploatacji. Gdy czas działania urządzenia po naładowaniu baterii w określonych warunkach jest coraz krótszy, należy rozważyć, czy bateria nie jest wyeksploatowana i należy wymienić ją na nową.
Utylizacja zużytej baterii akumulatorowej
- Oddanie baterii do recyklingu pomaga środowisku. Gdy pozbywasz się zużytych baterii, zawsze zakrywaj ich styki i przestrzegaj lokalnych przepisów.
Środki ostrożności podczas obsługi
- Nie należy pozostawiać urządzenia w miejscach, w których występuje wysoka temperatura i wilgotność ani wystawiać go na bezpośrednie działanie promieni słonecznych, np. latem na plaży.
- Nie należy przechowywać urządzenia w wilgotnym i zakurzonym miejscu.
- Jeśli urządzenie stanie się mokre lub wilgotne, należy je przetrzeć suchą szmatką. Szczególnie należy unikać kontaktu urządzenia ze słoną wodą.
- Nie zostawiać urządzenia na lub w pobliżu telewizora, lodówki lub innych urządzeń elektrycznych.
- Zapobiegać dostaniu się do urządzenia piasku i błota. Może to spowodować nienaprawialne jego uszkodzenie.
- Nie poddawać urządzenia intnsywnym wibracjom ani wstrząsom.
- Nie należy przechowywać urządzenia w wilgotnych miejscach.
- Położenie karty magnetycznej (takiej jak karta kredytowa) w pobliżu głośnika lub słuchawek może spowodować utratę danych przechowywanych na tej karcie.
Stacja dokująca
NIEBEZPIECZEŃSTWO
- Nie wolno odłącać zasilacza sieciowego ani kabla sieciowego mokrymi rękami. Może to spowodować porażenie prądem elektrycznym lub obrażenia ciała.
- Ze stacją dokującą należy używać wyłącznie określonego zasilacza sieciowego. Używanie jej z innym zasilaczem sieciowym może spowodować przegrzanie, pożar lub uszkodzenie.
OSTRZEŻENIE
- Stacji dokującej nigdy nie należy samodzielnie demontować, modyfikować ani naprawiać. Może to spowodować pożar, porażenie prądem elektrycznym lub obrażenia ciała.
- Stacji dokującej nie wolno używać w miejscach, w których może być narażona na działanie płynów. Zamoczenie stacji dokującej może spowodować pożar lub porażenie prądem elektrycznym.
- Stacji dokującej nie wolno upuszczać ani poddawać jej nadmiernym wstrząsom. Może to spowodować uszkodzenie, pożar lub porażenie prądem elektrycznym.
- Nie wolno dotykać złączy wtyczek ani wkładać metalowych przewodów lub podobnych przedmiotów do wtyczek. Może to spowodować pożar lub porażenie prądem elektrycznym.
PRZESTROGA
- Jeżeli stacja dokująca ma nie być używana przez dłuższy czas, należy odłączyć zasilacz sieciowy lub kabel sieciowy od stacji dokującej i gniazdka elektrycznego. Jeżeli użytkownik nie zastosuje się do tego zalecenia, a stacja dokująca ulegnie uszkodzeniu, może to spowodować pożar.
Zasilacz sieciowy
NIEBEZPIECZEŃSTWO
- Należy podłączyć zasilacz sieciowy do gniazdka elektrycznego o prawidłowym napięciu (100–240 V prądu zmiennego).
Podłączenie go do źródła zasilania o wyższym napięciu może spowodować pożar, wybuch, przegrzanie, porażenie prądem elektrycznym lub obrażenia ciała. - W celu zapewnienia bezpieczeństwa należy odłączyć zasilacz sieciowy od gniazdka elektrycznego przed rozpoczęciem konserwacji lub czyszczenia.
Ponadto nie wolno podłączać ani odłączać wtyczki zasilania mokrymi rękami. Może to spowodować porażenie prądem elektrycznym lub obrażenia ciała.
OSTRZEŻENIE
- Nie należy samodzielnie demontować zasilacza sieciowego, naprawiać go ani modyfikować.
Może to spowodować porażenie prądem elektrycznym lub inne zranienie.
- Zasilacza sieciowego nie wolno używać w pobliżu łatwopalnego gazu (np. benzyny czy rozpuszczalnika).
Grozi to eksplozją, pożarem lub wybuchem.
- Nie należy skracać obowdu ⊕ i ⊖ na końcu wtyczki.
Może to spowodować przegrzanie, porażenie prądem elektrycznym lub pożar.
- Jeśli elementy wewnętrzne są narażone na wilgoć lub uszkodzenie:
① Nigdy nie należy dotykać odsłoniętych elementów wewnętrznych. Może to spowodować pożar, porażenie elektryczne lub inne obrażenia.
② Należy natychmiast wyjąć wtyczkę zasilacza z gniazdka sieciowego.
③ Należy się skontaktować ze sprzedawcą lub lokalnym przedstawicielem firmy Olympus w celu wykonania czynności serwisowych. Kontynuowanie użytkowania może spowodować pożar lub poparzenia.
- Jeśli zasilacz sieciowy wpadnie do wody lub jeśli woda, metal lub substancja łatwopalna dostanie się do wnętrza, należy:
① Natychmiast wyjąć wtyczkę zasilacza z gniazdka sieciowego.
② Skontaktować się ze sprzedawcą lub lokalnym przedstawicielem firmy Olympus w celu wykonania czynności serwisowych. Kontynuowanie użytkowania może spowodować pożar lub porażenie prądem.
- Jeśli używany zasilacz sieciowy zacznie wydawać nienormalne dźwięki, nagrzewać się, wydzielać odór lub dym:
① Niezwłocznie wyjąć baterie, zachowując ostrożność, aby uniknąć poparzenia.
② Skontaktować się ze sprzedawcą lub lokalnym przedstawicielem firmy Olympus w celu wykonania czynności serwisowych. Kontynuowanie użytkowania może spowodować pożar lub poparzenia.
PRZESTROGA
- Nie wolno zwilżać zasilacza sieciowego ani dotykać go mokrymi dłońmi.
Może to spowodować porażenie elektryczne lub inne obrażenia. - Należy używać wyłącznie zasilacza sieciowego o określonym napięciu źródła zasilania.
- Nie należy próbować wkładać do gniazda zasilania brudnej wtyczki.
- Zasilacza sieciowego nie wolno używać, jeżeli wtyczka jest uszkodzona lub nie wchodzi do końca do gniazdka.
- Jeżeli zasilacz nie jest używany, należy wyjąć wtyczkę z gniazdka.
- Należy dbać, aby nie uszkodzić przewodu zasilacza sieciowego.
- Wyjmując wtyczkę z gniazdka, należy trzymać kabel za wtyczkę.
- Nie należy kłaść na przewodzie ciężkich przedmiotów.
- Nie należy umieszczać przewodu w pobliżu grzejników.
- Może to spowodować porażenie prądem elektrycznym lub pożar.
Monitor LCD
- Monitor LCD wykonany jest z zastosowaniem precyzyjnej technologii. Na wyświetlaczu mogą się jednak stale pojawiać ciemne lub jasne punkty. W zależności od charakterystyki lub kąta, pod jakim użytkownik patrzy na monitor, punkty te mogą nie mieć jednolitego koloru i jasności. Nie jest to oznaką nieprawidłowości.
Środki ostrożności dotyczące ekranu dotykowego
- Ekran LCD jest wykonany ze szkła. Jeżeli szyba jest popękana lub uszkodzona w inny sposób, nie należy dotykać ekranu dotykowego ani nie próbować naprawiać go samodzielnie. Należy zachować szczególną ostrożność podczas obchodzenia się z ekranem LCD, ponieważ może on zostać uszkodzony, jeśli zostanie upuszczony lub narażony na uderzenie. Uszkodzenia wynikające z niewłaściwej obsługi nie są objęte gwarancją.
Parametry techniczne
Punkty ogólne
System operacyjny
Android ^TM 4.3
Pamięć masowa\*
Wewnętrzna pamięć FLASH typu NAND: 8 GB
Karta microSD/SDHC: od 2 GB do 32 GB
* Niektóre obszary nośnika pamięci służą do zarządzania danymi, więc rzeczywista pojemność użytkowa nośnika jest nieznacznie mniejsza od wyświetlanej.
■ Wyświetlacz
Rozmiar: 3,7 cala
Rozdzielczość: 854 x 480 pikseli (FWVGA)
Typ: Kolorowy wyświetlacz LCD TFT
Głośnik
Wbudowany okrągły głośnik dynamiczny o średnicy 20 mm
■ Maksymalna moc wyjściowa
350 mW (głośnik 8 Ω)
■ Maksymalna moc słuchawek
≤ 150 mV (zgodnie z normą EN 50332-2)
■ Standardy bezprzewodowe
Zgodne z normą IEEE 802.11b/g/n*
* Kompatybilność z normą IEEE802.11n wyłącznie dla pasma 2,4 GHz.
- Szybkość i zasięg komunikacji może się zmieniać w zależności od warunków otoczenia, takich jak środowisko fal radiowych, przeszkody czy różnego rodzaju instalacje.
Zabezpieczenia
ø 3,5 mm, impedancja 2 kΩ
Gniażar(słuchawki)
∅ 3,5 mm, impedancja ponad 8 Ω
■ Źródło zasilania
Napięcie standardowe: 3,6 V
Bateria: bateria litowo-jonowa (LI-92B)
Zewnętrzny zasilacz sieciowy: podłączany do portu USB (model A517; 5 V DC)
■ Wymiary zewnętrzne
114 mm × 63,8 mm × 14,6 mm (bez elementów wystających)
Waga
140 g (łącznie z baterią)
■ Temperatura pracy
Od 0 do 42°C
Żywotność baterii
Poniższe dane są orientacyjne.
Czas pracy: Około 24 godzin
Specyfikacje i projekt mogą ulec zmianie bez uprzedzenia.
Żywotność baterii akumulatorowej została zmierzona przez firmę Olympus. Zmienia się znacznie w zależności od warunków użytkowania.
Akcesoria (opcjonalne)
Stacja dokująca: CR20
Ten produkt jest przeznaczony specjalnie do urządzenia Olympus DS-F1, zapewniając jego bezpieczeństwo.
Zacisk: CL3
Produkt ten jest przeznaczony do ochrony urządzenia DS-F1 przed przypadkowym upuszczeniem.
Bateria akumulatorowa litowo-jonowa: LI-92B
Ta przeznaczona do wielokrotnego ładowania bateria akumulatorowa jest produkowana przez firmę Olympus. Pasuje najlepiej do ładowarki baterii UC-90.
Ładowarka: UC-90
Ten produkt został zaprojektowany dla baterii LI-92B.
Nożny przełącznik: RS31
Podłącza się go do portu USB stacji dokującej urządzenia DS-F1, co umożliwia transkrypcję bez użycia rąk.
Mikrofon wytłumiający zakłócenia: ME12 (mikrofon przeznaczony do dyktowania)
Umożliwia uzyskanie wyższej jakości nagrania głosu przez zmniejszenie zakłóceń płynących z otoczenia. Zwiększa precyzję przetwarzania przy korzystaniu z programu do rozpoznawania mowy.
Zewnętrzny mikrofon: ME15
Mikrofon wielokierunkowy, który można przypiąć do ubrania. Umożliwia nagranie własnego głosu lub głosu osób znajdujących się w pobliżu.
Mikrofon monofoniczny o wysokiej czułości wytłumiający zakłócenia (jednokierunkowy): ME52W
Umożliwia nagrywanie dźwięku z odległości przy zmniejszeniu zakłóceń płynących z otoczenia.
Informacja dla użytkowników w Europie
Oznaczenie „CE” wskazuje, że niniejszy produkt jest zgodny z europejskimi wymaganiami dotyczącymi bezpieczeństwa, zdrowia oraz ochrony środowiska i klienta. Produkty oznaczone symbolem »CE« są przeznaczone do sprzedaży na terenie Europy.
Przedstawiony tu symbol [przekreślony wizerunek kosza na kółkach, zgodny z dyrektywą WEEE, aneks IV] informuje o istniejącym w UE obowiązku sortowania i osobnego usuwania lub utylizacji sprzętu elektronicznego. Nie należy wyrzucać tego sprzętu razem ze śmieciami i odpadkami domowymi. Pozbywając się tego produktu, należy korzystać z funkcjonujących w poszczególnych krajach systemów zbiórki odpadów i surowców wtórnych.
Ten symbol [przekreślony wizerunek kosza na kółkach, zgodny z dyrektywą 2006/66/WE, aneks II] oznacza, że we wszystkich krajach UE wymagane jest segregowanie zużytych bateii i akumulatorów. Nie należy wyrzucać baterii razem ze śmieciami i odpadkami domowymi. Przy pozbywaniu się baterii prosimy o korzystanie z funkcjonujących w poszczególnych krajach systemów i rozwiązań zbierania surowców wtórnych.
Nie należy odtwarzać na wysokich poziomach głośności przez długi czas, ponieważ może to prowadzić do uszkodzenia słuchu.
Firma OLYMPUS deklaruje, że ten VoiSquare jest zgodny z podstawowymi wymaganiami i innymi zaleceniami Dyrektywy 1999/5/WE.
Szczegółowe informacje są dostępne na stronie: http://olympus-europa.com/
Badania SAR wykonano w odległości 0 cm od ciała i głowy.
Niniejszy produkt obsługuje sieci WLAN. Korzystanie z funkcji komunikacji radiowej tego sprzętu nie jest dozwolone w obszarze geograficznym w promieniu 20 km od centrum Ny-Alesund w Svalbardzie.
