KVR 25221 - Odkurzacz Koenic - Bezpłatna instrukcja obsługi

Typ produktu	Odkurzacz bezprzewodowy
Marka	Koenic
Model	KVR 25221
Napięcie znamionowe	25,2 V
Maksymalna moc ssania	150 W
Czas ładowania baterii	5 godzin
Pojemność pojemnika na kurz	0,3 L
Typ baterii	Wbudowana, niewymienna
Ładowarka	Model MC2805B-V, wejście 100-240 V, wyjście 25 V/29 V, 0,5 A
Główna dysza	Dysza podłogowa z obrotową szczotką
Dołączone akcesoria	Dysza szczelinowa, dysza do mebli, mop z zbiornikiem na wodę i pompką nożną, wąż, uchwyt ścienny
Funkcja jednoczesnego odkurzania i mycia	Tak (z mopem)
Liczba poziomów mocy	2 (wysoki, niski)
Wskaźnik ładowania	Migające diody LED (ładowanie) / wygaszone (ładowanie zakończone)
Filtry	Filtr dokładny, element filtrujący, filtry wyjściowe piankowe (zmywalne)
Konserwacja filtrów	Regularne czyszczenie przez opukiwanie lub mycie wodą (całkowite wysuszenie przed ponownym montażem)
Czyszczenie szczotki obrotowej	Usuń nawinięte nici i włosy nożyczkami
Minimalny wiek użytkowania	8 lat (pod nadzorem)
Przeznaczenie	Tylko do użytku domowego, wewnątrz pomieszczeń, twarde podłogi i dywany
Utylizacja	Nie wyrzucać do odpadów domowych, poddać recyklingowi w punkcie zbiórki ZSEE
Gwarancja	1 rok (karta gwarancyjna w zestawie)

Często zadawane pytania - KVR 25221 Koenic

Co zrobić, gdy odkurzacz nie włącza się?

Najpierw sprawdź, czy bateria jest naładowana. Podłącz ładowarkę i poczekaj, aż diody LED zgasną (pełne naładowanie). Jeśli problem będzie się powtarzał, sprawdź gniazdko sieciowe. Jeśli nadal nie działa, skontaktuj się z producentem.

Jak naładować baterię odkurzacza KVR 25221?

Podłącz dołączoną ładowarkę do gniazdka sieciowego, a następnie podłącz wtyczkę ładowarki do gniazda ładowania na urządzeniu. Diody LED migają podczas ładowania i gasną, gdy bateria jest w pełni naładowana. Czas ładowania wynosi około 5 godzin.

Dlaczego odkurzacz traci moc ssania?

Możliwych przyczyn jest kilka: filtry są zatkane, pojemnik na kurz jest pełny lub wąż jest zatkany. Wyczyść lub wymień filtry, opróżnij pojemnik na kurz i usuń wszelkie przedmioty blokujące wąż, aby przywrócić normalną moc.

Jak wyczyścić pojemnik na kurz i filtry?

Opróżniaj pojemnik na kurz po każdym użyciu, naciskając przycisk otwierania pokrywy. Do dokładnego czyszczenia wyjmij pojemnik i umyj go wodą wraz z filtrami (element filtrujący i filtr dokładny). Upewnij się, że wszystkie elementy są całkowicie suche przed ponownym montażem.

Szczotka obrotowa się nie obraca, co robić?

Szczotka może być zablokowana przez nawinięte nici lub włosy. Wyłącz urządzenie, wyjmij szczotkę z dyszy, a następnie przetnij zatory nożyczkami. Usuń pozostałości i zamontuj szczotkę z powrotem.

Czy mogę używać odkurzacza do odkurzania wody?

Nie, nigdy nie odkurzaj płynów tym odkurzaczem. Urządzenie jest przeznaczone wyłącznie do odkurzania na sucho. Mop umożliwia oddzielne czyszczenie na mokro, ale nie odkurzaj wody.

Jak korzystać z funkcji czyszczenia wodą?

Zamocuj mop do dyszy podłogowej. Napełnij zbiornik wodą lub odpowiednim środkiem czyszczącym (nie przekraczaj maksymalnego poziomu). Podczas użytkowania regularnie uruchamiaj pompkę nożną lewą stopą, aby zwilżyć mop.

Czy odkurzacz można używać na wszystkich rodzajach podłóg?

Tak, nadaje się do twardych podłóg (płytki, parkiet, linoleum) oraz do dywanów i wykładzin. Uwaga: zużyta dysza może porysować delikatne podłogi. Regularnie sprawdzaj stan dyszy podłogowej.

Jak zamontować uchwyt ścienny?

Przymocuj uchwyt do ściany za pomocą dołączonych kołków i śrub. Zachowaj odległości podane w instrukcji. Upewnij się, że w ścianie nie ma kabli ani rur przed wierceniem. Minimalna wysokość powinna umożliwiać swobodne zwisanie dyszy podłogowej.

Co zrobić, jeśli dysza podłogowa porusza się z trudem?

Kółka szczotki mogą być zablokowane przez nici lub włosy. Wyłącz urządzenie, wyjmij szczotkę, a następnie delikatnie usuń zatory za pomocą płaskiego śrubokręta. Regularnie czyść dyszę, aby uniknąć tego problemu.

INSTRUKCJA OBSŁUGI KVR 25221 Koenic

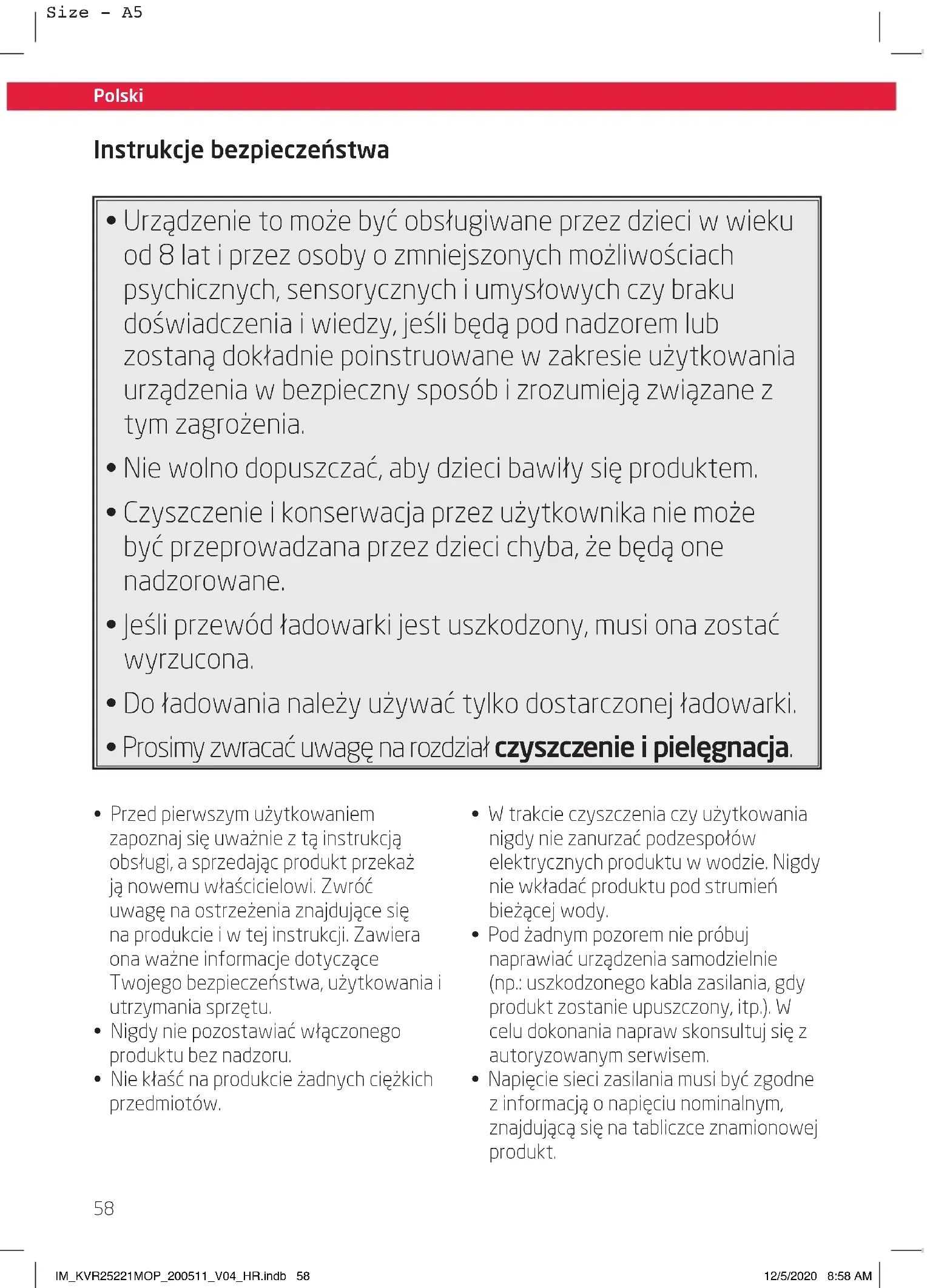

Instrukcje bezpieczeństwa

• Urządzenie to może być obsługiwane przez dzieci w wieku od 8 lat i przez osoby o zmniejszonych możliwościach psychicznych, sensorycznych i umysłowych czy braku doświadczenia i wiedzy, jeśli będą pod nadzorem lub zostaną dokładnie poinstruowane w zakresie użytkowania urządzenia w bezpieczny sposób i zrozumieją związane z tym zagrożenia.
• Nie wolno dopuszczać, aby dzieci bawiły się produktem.
• Czyszczenie i konserwacja przez użytkownika nie może być przeprowadzana przez dzieci chyba, że będą one nadzorowane.
• Jeśli przewód ładowarki jest uszkodzony, musi ona zostać wyrzucona.
• Do ładowania należy używać tylko dostarczonej ładowarki.

• Prosimy zwracać uwagę na rozdział czyszczenie i pielęgnacja.

• Przed pierwszym użytkowaniem zapoznaj się uważnie z tą instrukcją obsługi, a sprzedając produkt przekaż ją nowemu właścicielowi. Zwróć uwagę na ostrzeżenia znajdujące się na produkcie i w tej instrukcji. Zawiera ona ważne informacje dotyczące Twojego bezpieczeństwa, użytkowania i utrzymania sprzętu.

• Nigdy nie pozostawiać włączonego produktu bez nadzoru.

• Nie kłaść na produkcie żadnych ciężkich przedmiotów.

• W trakcie czyszczenia czy użytkowania nigdy nie zanurzać podzespołów elektrycznych produktu w wodzie. Nigdy nie wkładać produktu pod strumień bieżącej wody.

• Pod żadnym pozorem nie próbuj naprawiać urządzenia samodzielnie (np.: uszkodzonego kabla zasilania, gdy produkt zostanie upuszczony, itp.). W celu dokonania napraw skonsultuj się z autoryzowanym serwisem.
• Napięcie sieci zasilania musi być zgodne z informacją o napięciu nominalnym, znajdująca się na tabliczce znamionowej produkt.

Instrukcje bezpieczeństwa

• Tylko wyciągnięcie wtyczki z kontaktu odłącza urządzenie całkowicie od sieci elektrycznej. Proszę się upewnić, że wtyczka znajduje się w dobrym stanie.
• Unikaj uszkodzeń kabla ładującego, które mogą być spowodowane załamaniem lub kontaktem z ostrymi narożnikami.
• Trzymaj to urządzenie, łącznie z kablem do ładowania i wtyczką z dala od wszystkich źródeł ciepła, np.: piekarników, gorących płyt i innych urządzeń/przedmiotów wytwarzających ciepło.
• Odłączać z gniazdka zasilania tylko poprzez chwyt dłonią za wtyczkę. Nie ciągnąć za kabel.
• Wyjmować wtyczkę z gniazdka, gdy produkt nie jest używany, w przypadku uszkodzenia, przed podłączeniem lub odłączeniem akcesoriów oraz przed każdym czyszczeniem.
• Produkt użytkować tylko w suchych pomieszczeniach, nigdy na otwartym powietrzu.
• Produkt ten nie nadaje się do zastosowań komercyjnych. Jest przeznaczony jedynie do użytkowania w gospodarstwie domowym.
• Nie pozwól urządzeniu pracować bez nadzoru.
• Dopilnuj, aby ani część silnikowa, ani kabel zasilania nie zamoczyły się.
• Należy używać wyłącznie części dostarczonych wraz z urządzeniem lub zalecanych przez producenta.
• Urządzenie jest przeznaczone wyłącznie do domowego użytku.

• Zawsze wyłączaj uńrządzenie przed odłączeniem go od zasilania.

• Pozwól urządzeniu ostygnąć przed jego przechowywaniem.

• Nie należy przykrywać urządzenia podczas użycia. Niebezpieczeństwo pożaru!
• Urządzenie nie może być wykorzystywane do zasysania żadnych płynów. Nie należy wciągać do odkurzacza żarzących się papierosów, gorącego popiołu, zapałek itp. Niebezpieczeństwo pożaru!
• Urządzenie nie może być wykorzystywane do zasysania żadnych płynów. Nie należy wciągać do odkurzacza żarzących się papierosów, gorącego popiołu, zapałek itp. Niebezpieczeństwo pożaru!
• Należy być szczególnie ostrożnym przy odkurzaniu schodów.
• Podczas użycia, trzymaj urządzenie z dala od ubrań oraz części ciała (palców, włosów, twarzy).
• Nie należy używać urządzenia do czyszczenia ludzi lub zwierząt.
• Do ładowania baterii produktu korzystaj wyłącznie z dostarczonej wraz z produktem ładowarki.
• Nigdy nie wystawiaj akumulatorków na działanie nadmiernei temperatury (np.: ostre słońce, ogień) i nigdy nie wrzucaj ich do ognia. Akumulatorki mogą eksplodować.
• Akumulator jest na stałe wbudowany w urządzenie i nie może zostać wymieniony.
• Nigdy nie zwieraj styków akumulatora. Nie wrzucaj akumulatora lub urządzenia do ognia. Istnieje niebezpieczeństwo pożaru i wybuchu!
• Nigdy nie doładowuj akumulatora urządzenia bez nadzoru.

Polski

Gratulacje!

Dziękujemy za zakup produktu KOENIC. Prosimy o uważne przeczytanie tej instrukcji I zachowanie jej na przyszłość.

Przeznaczenie użytkowe

Produkt jest przeznaczony do użytkowania wyłącznie w dobrze wietrzonym pomieszczeniu. Używaj wyłącznie zgodnie z tą instrukcją. Jakikolwiek inny sposób użytkowania może doprowadzić do uszkodzenia urządzenia lub obrażeń. Imtron GmbH nie bierze żadnej odpowiedzialności za uszkodzenie produktu, szkody majątkowe czy jakiekolwiek obrażenia ciała spowodowane nieostrożnym użytkowaniem produktu czy użytkowaniem produktu do celu innego niż ten określony przez producenta.

Przed pierwszym użyciem

Produkt wraz z wyposażeniem należy ostrożnie wyjąć z oryginalnego opakowania. Zaleca się zachowanie oryginalnego opakowania dla późniejszego przechowywania. W celu wyrzucenia oryginalnego opakowania należy postępować zgodnie z obowiązującymi przepisamia dotyczącymi utylizacji. W przypadku pytań dotyczących prawidłowej utylizacji należy zasięgnać porady w miejscowej gminie. Zawartość opakowania należy sprawdzić pod względem kompletności i uszkodzeń. W przypadku braku części w opakowaniu lub w razie stwierdzenia uszkodzeń należy skontaktować się z punktem sprzedaży. Po wypakowaniu urządzenia zapoznaj się z rozdziałem Czyszczenie i pielęgnacja.

Przed pierwszym użyciem należy najpierw doładować przez co najmniej 5 godziny wbudowane baterie, zobacz rozdział ładowanie baterii.

Utylizacja

Nie wyrzucać urządzenia do ogólnego domowego kosza na śmieci. Należy je oddać w specjalnym punkcie zbiórki elektrycznego i elektronicznego przeznaczonego do recyklingu. W ten sposób

przyczynią się Państwo do redukcji zużycia zasobów oraz do ochrony środowiska. Aby uzyskać więcej informacji na ten temat, proszę skontaktować się ze sprzedawcą lub odpowiednim urzędem.

Prosimy zutylizować baterie w sposób przyjazny dla środowiska. Nie wolno wyrzucać baterii wraz z innymi odpadkami gospodarstwa domowego. W celu znalezienia odpowiedniego punktu zbiórki baterii należy skontaktować się ze sprzedawcą.

Zawartość opakowania

1 x odkurzacz na baterię
1 x ssawka do podłogi
1 x nasadka do mopa
1 x ssawka do szczelin
1 x ssawka do tapicerki
1 x rura
1 x ładowarka
1 x uchwyt ścienny z zestawem montażowym
1 x instrukcja obsługi
1 x karta gwarancyjna

Sterowniki i części składowe

A Włącznik / wyłącznik
B Przełącznik poziomu mocy ssącej
C Wskaźnik poziomu mocy ssącej i lampki kontrolne LED ładowania
D Przycisk zwalniający pojemnik na kurz
E Pojemnik na kurz z klapką i wkładkami filtracyjnymi
F Przycisk zwalniający pokrywki pojemnika na kurz
G Ładowarka z kablem i wtyczką
H Przycisk zwalniania rury ssącej
I Rura ssąca
J Ssawka do szczelin
K Ssawka do tapicerki
L Ssawka podłogowa z obrotową szczotką
M Nasadka mopa ze zbiornikiem na wodę i pompką nożną
N Uchwyt ścienny z zestawem montażowym
o Filtr powietrza wylotowego
P Bateria
Q Gniazdko ładowania
R Uchwyt

Montaż

Uchwyt ścienny

Rys. 1 W razie potrzeby przymocuj uchwyt ścienny do ściany. Zwróć uwagę na odległości i wymiary.

Rys. 2 Rozmiary wymaganych kołków i wkrętów (uwzględniony) można znaleźć na ilustracji. Podczas montażu na ścianie, należy zachować odstęp między otworami. Najpierw należy zaznaczyć otwory.

Uwaga: Przed przykręceniem uchwytu ściennego, upewnij się, że znajduje się w pobliżu gniazdka.

Ostrzeżenie!

Upewnij się, że w ścianie nie biegną żadne linie energetyczne, kable lub rury, zanim zaczniesz wiercić otwory pod uchwyt ścienny. Istnieje zagrożenie życia, jeśli wwiercisz się w kabel pod napięciem!

Rys. 3 Minimalna wysokość uchwytu ściennego musi być tak dobrana, aby ssawka podłogowa mogła zwiśać swobodnie w dół.

Ładowanie baterii

Rys. 4 Podłącz ładowarkę do gniazdka. Podłącz wtyczkę ładowania do gniazda ładowania.

Gdy kontrolki LED ładowania migają, oznacza to, że bateria urządzenia jest w trakcie ładowania. Kontrolki LED gasną, gdy akumulator zostanie w pełni naładowany.

Kontrolka LED

LED Warunek
1 LED włączona, miga	W trakcie pracy przy niskim poziomie naładowania baterii.

LED Warunek
Lampki LED włączone lub błyskają	W trakcie ładowania
Lampki LED wyłączone	Ładowanie zakończone. Akumulator w pełni naładowany

Rys. 5 Podłącz ssawkę podłogową do dolnego końca rury ssącej, a następnie podłącz rurę do odkurzacza.

Nasadka mopa

Rys. 6 Do równoczesnego odkurzania i wycierania na mokro zamocuj nasadkę mopa na ssawkę do podłóg.

Rys. 7 Przed użyciem napełnij zbiornik wodą lub odpowiednim płynem do podłóg. Przestrzegaj oznaczenia poziomu maksymalnego.

Ssawka do tapicerki i szczelin

Rys. 8 Obie ssawki mogą być podłączone bezpośrednio do odkurzacza lub na końcu rury ssącej. Podczas ich mocowania zawsze wkładaj odpowiednią ssawkę tak daleko, jak to możliwe, aby zatrazsnęła się na swoim miejscu. Aby odkurzyć meble tapicerowane, materace, poduszki, zasłony, itp., użyj ssawki do obić. Szczotkę można popchnąć do tyłu, dzięki czemu dostępna będzie szczotka do kłączków. Aby odkurzyć zmarszczki, łączenia i rogi, użyj ssawki szczelinowej.

Odkurzanie

Użytkowanie odkurzacza z przedłużonym trzonem

Rys. 9 Wcisnąć przycisk wł./wył., aby włączyć urządzenie. Lampka na ssawce do podłóg włącza się i sygnalizuje, że szczotka obraca się Wciśnij przycisk poziomu mocy ssącej, aby ustawić właściwe ssanie (duże, małe).

Polski

Wycieranie na mokro

Rys.10 Aby wycierać na mokro, musisz co jakiś czas działać pompką nożną w zbiorniku wody, zależnie od powierzchni, naciskając ją lewą nogą. Dla lepszych efektów wycierania nawilż ścierkę tekstylną przed jej zamocowaniem.

Ostrzeżenie!

Gdy odkurzacz jest pozostawiony w pozycji stojącej, należy go wyłączyć, gdyż szczotka obracałaby się przez cały czas, a to mogłoby uszkodzić powierzchnię podłogi.

Naciśnij włącznik/wyłącznik, aby wyłączyć urządzenie.

Czyszczenie i konserwacja

Ostrzeżenie!

• Do czyszczenia nie należy nigdy używać rozpuszczalników, silnych środków czyszczących, twardych szczotek, metalowych ani ostrych przedmiotów. Rozpuszczalniki są szkodliwe dla zdrowia ludzkiego i mogą uszkodzić plastikowe części; silne środki i przybory do czyszczenia mogą natomiast porysować powierzchnię.
• Elektrycznych części urządzenia nie należy nigdy zanurzać w wodzie - ani podczas czyszczenia, ani podczas pracy. Urządzenia nie należy nigdy umieszczać pod bieżącą wodą.

Opróżnianie pojemnika na pył i filtrów czyszczących

Uwaga: Pojemnik na pył należy opróżniać za każdym razem po zakończeniu odkurzania.

Rys. 11 W celu opróżnienia pojemnika na kurz wystarczy nacisnąć przycisk zwalniający na dnie tak, aby dno pojemnika otworzyło się, a kurz wypadł. Trzymaj pojemnik na kurz nad koszem na śmieci. Jeśli filtr i pojemnik na kurz są względnie czyste, zamknij pokrywę ponownie, tak aby zatrzasneła się na swoim miejscu. Odkurzacz jest gotowy do użycia.

Rys. 12 Dla lepszego czyszczenia, poluzuj pojemnik na kurz i wyjmij go. Usuń cały element filtrujący i drobny filtr. Opróżnij kurz z pojemnika na kurz i ostukaj filtry. Element filtrujący i pojemnik na kurz można również przepłukać wodą, jeśli zostaną one następnie całkowicie wysuszone. Podczas czyszczenia elementów wodą upewnij się, że są całkowicie suche przed ponownym montażem. Zamontuj wszystkie wcześniej usunięte części. Montaż wykonuje się w odwrotnej kolejności. Podczas montażu upewnij się, że żadna uszczelka nie została zgubiona lub zgnieciona, i że żadne części nie zacinają się.

Rys. 13 Regularnie czyść oba filtry wylotowe. Odkręć zatyczki i wyjmij filtry piankowe. Starannie wypłucz lub umyj filtry. Przed montażem upewnij się, że wszystkie części są całkowicie suche. Montaż wykonuje się w odwrotnej kolejności.

Czyszczenie ssawki do podłogi

Rys. 14 Ssawkę do podłogi należy czyścić w regularnych odstępach czasu. Aby oczyścić ssawkę do podłogi, należy odłączyć ją od odkurzacza z przedłużonym trzonem. Naciśnij zacisk, aby wyjąć zatrzask. Wyjąć wałek szczotki z ssawki. Przeciąć nici i włosy nawinięte wokół wałka przy użyciu nożyczek i usunąć je.

Uwaga: Jeśli kółka są zablokowane nićmi i włosami, za pomocą płaskiego wkrętaka ostrożnie je usunąć.

Rys. 15 Otwórz zatyczkę i opróżnij zbiornik wody mopa. Wyjmij mop i wypłucz go. Rozciągnij go do prawidłowego kształtu i pozostaw do wyschnięcia.

Ponownie zmontować wszystkie elementy na swoje miejsca. Montaż wykonuje się w odwrotnej kolejności.

Uwaga:

• Ssawki podłogowe podlegają pewnemu zużyciu w zależności od rodzaju odkurzanych podłóg (np. chropowate, płytki rustykalne). Dlatego też, należy regularnie co pewien czas sprawdzić spód ssawki podłogowej.
• Zużyte spody ssawek podłogowych mogą mieć ostre krawędzie, które mogą uszkadzać twarde podłogi, takie jak parkiet czy linoleum. Firma Imtron nie ponosi żadnej odpowiedzialności za uszkodzenia spowodowane zużytymi ssawkami podłogowymi.

Dane techniczne

Odkurzacz bateryjny wielokrotnego doładowania

Napięcie znamionowe : 25,2 V

Siła ssania : Maks. 150 W

Czas ładowania baterii : 5 godziny

Pojemność pojemnika na pył: 0,3 L

Zasilacz

Numer rejestracji handlowej : 91441900776947111F

Importowane przez : Imtron GmbH

Numer rejestracji handlowej : HRB 4580

Model : MC2805B-V

Napięcie wejścia: 100 - 240 V \~

Częstotliwość prądu wejścia : 50-60 Hz

Napięcie wyjścia : 25,0 V

Prąd wyjścia: 0,5 A

Moc wyjścia : 12,5 W (25,0 V); 14,5 W (29,0 V)

Średnia sprawność podczas pracy : 86.94 % (25.0 V); 87.19 % (29.0 V)

Sprawność przy niskim obciążeniu (10 %) : 73,68 % (25,0 V); 73,13 % (29,0 V)

Pobór mocy bez obciążenia : 0,06 W (25,0 V); 0,06 W (29,0 V)

Polski

Wykrywanie i usuwanie usterek

Jeśli istnieją jakiekolwiek problemy podczas użytkowania, należy zapoznać się z poniższą tabelą. Jeśli problemów nie można rozwiązać według wskazań w kolumnie Rozwiązanie, należy skontaktować się z Producentem.

Problem Możliwa przydczyna Rozwiązanie
Produkt nie działa	Przerwany obwód zasilaniaWyczerpany akumulator/ baterie	Sprawdź zasilanieNaładować akumulator/baterie
Produkt nie wciąga pyłu lub utracił siłą ssącą	Filtry są zapchane brudemZapełniony pojemnik na kurzRura zablokowana	Oczyścić i umyć filtryOpróżnić pojemnik na pyłUdrożnij rurę
Unieruchomiona szczotka obrotowa	Szczotka jest zablokowana przez włosy i nici	Przeciąć i usunąć nici i włosy ze szczotki
Ssawka do podłogi trudno przesuwa się lub jest zatkana	Zablokowały się kółka nawiniętymi włosami i nitkami	Ostrożnie je usunąć za pomocą płaskiego śrubokręta.
