HASZNÁLATI ÚTMUTATÓ KVR 25221 Koenic

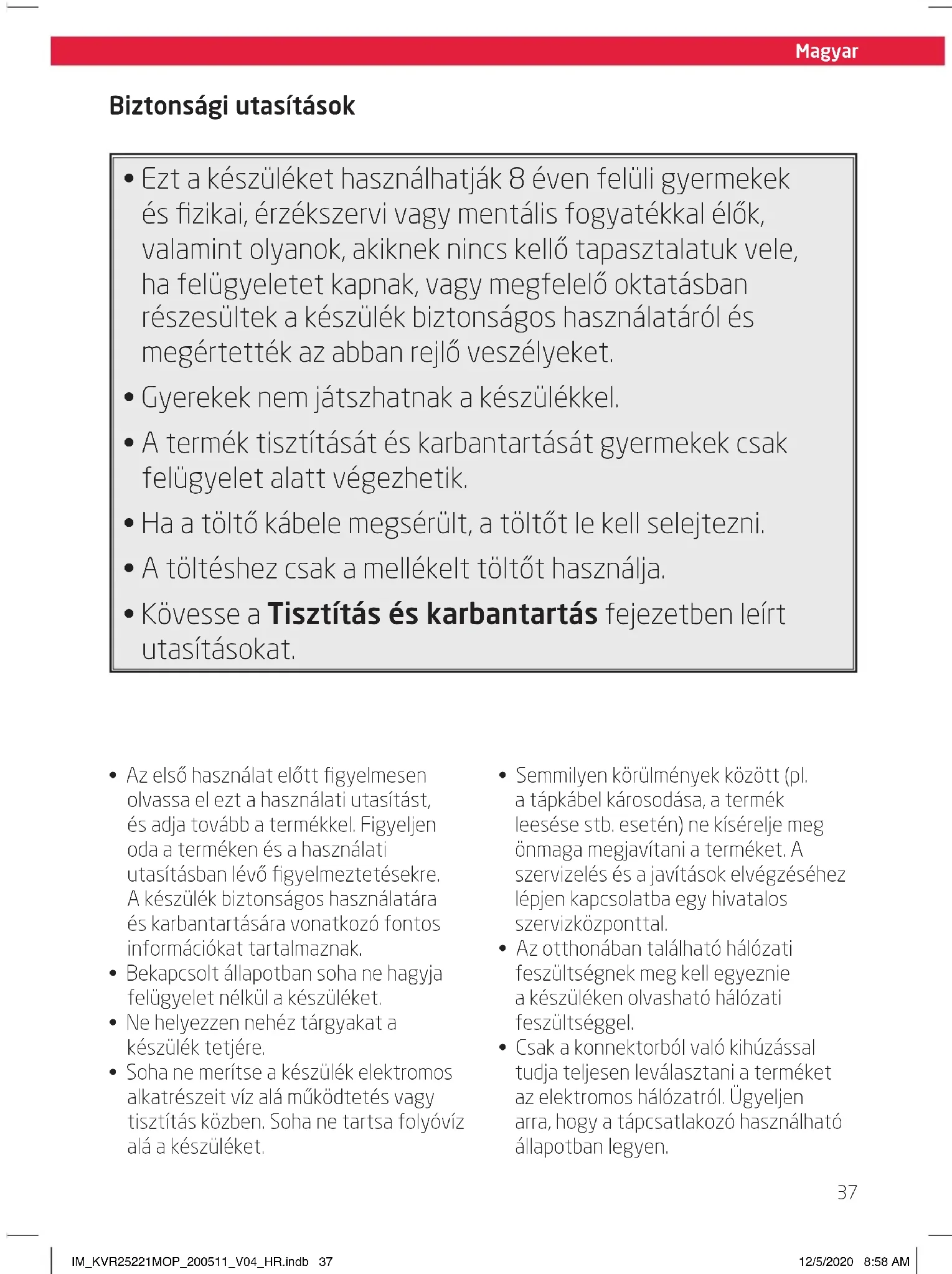

Biztonsági utasítások

• Ezt a készüléket használhatják 8 éven felüli gyermekek és fizikai, érzékszervi vagy mentális fogyatékkal élők, valamint olyanok, akiknek nincs kellő tapasztalatuk vele, ha felügyeletet kapnak, vagy megfelelő oktatásban részesültek a készülék biztonságos használatáról és megértették az abban rejlő veszélyeket.

• Gyerekek nem játszhatnak a készülékkel.

• A termék tisztítását és karbantartását gyermekek csak felügyelet alatt végezhetik.

• Ha a töltő kábele megsérült, a töltőt le kell selejtezni.

• A töltéshez csak a mellékelt töltőt használja.

• Kövesse a Tisztítás és karbantartás fejezetben leírt utasításokat.

• Az első használat előtt figyelmesen olvassa el ezt a használati utasítást, és adja tovább a termékkel. Figyeljen oda a terméken és a használati utasításban lévő figyelmeztetésekre. A készülék biztonságos használatára és karbantartására vonatkozó fontos információkat tartalmaznak.

• Bekapcsolt állapotban soha ne hagyja felügyelet nélkül a készüléket.

• Ne helyezzen nehéz tárgyakat a készülék tetjére.

• Soha ne merítse a készülék elektromos alkatrészeit víz alá működtetés vagy tisztítás közben. Soha ne tartsa folyóvíz alá a készüléket.

• Semmilyen körülmények között (pl. a tápkábel károsodása, a termék leesése stb. esetén) ne kísérelje meg önmaga megjavítani a terméket. A szervizelés és a javítások elvégzéséhez lépjen kapcsolatba egy hivatalos szervizközponttal.

• Az otthonában található hálózati feszültségnek meg kell egyeznie a készüléken olvasható hálózati feszültséggel.

• Csak a konnektorból való kihúzással tudja teljesen leválasztani a terméket az elektromos hálózatról. Ügyeljen arra, hogy a tápcsatlakozó használható állapotban legyen. IM_KVR25221MOP_200511_V04_HR.indb 37IM_KVR25221MOP_200511_V04_HR.indb 37 12/5/2020 8:58 AM12/5/2020 8:58 AMSize - A5 Magyar

Biztonsági utasítások

• Kerülje a töltő kábelének megcsavarodását, illetve azt, hogy széles sarkokhoz érjen, mert ez kárt okozhat.

• Tartsa távol a terméket, valamint a töltőkábelt és a hálózati csatlakozót minden hőforrástól, például sütőktől, tűzhelyektől és egyéb hőtermelő termékektől/tárgyaktól.

• Csak a csatlakozónál fogva húzza ki a készüléket a konnektorból. A vezetéket ne húzza.

• A készüléket húzza ki a konnektorból, ha nem használja, ha hibát észlel, ha tisztítja, vagy mielőtt kiegészítő alkatrészeket szerel fel vagy le.

• Csak száraz beltéri helységben használja a készüléket, odakint soha.

• Ez a termék nem alkalmas kereskedelmi használatra. Csak otthoni használatra való.

• Ne hagyja a terméket felügyelet nélkül működni.

• Ügyeljen rá, hogy a motoregység és tápkábel ne legyenek vizesek.

• Ne használjon olyan alkatrészt, mely nem ehhez a készülékhez lett mellékelve, illetve amit nem a gyártó ajánl!

• Ez a készülék kizárólag háztartási használatra alkalmas.

• Mindig kapcsolja ki a terméket, mielőtt leválasztja az elektromos hálózatról.

• A por eltávolítása előtt hagyja a készüléket megfelelő mértékben lehűlni.

• Ne fedje le a készüléket használat közben. Gyulladásveszély!

• A készülékkel ne szippantson fel semmiféle folyadékot. Ne szívjon fel a készülékkel égő cigarettacsikket, izzó parazsat, gyufát és hasonló tágyakat. Gyulladásveszély!

• Ne szívjon fel a készülékkel gyúlékony anyagokat és gázokat. Ne használjla a készüléket olyan helyiségben, ahol gyúlékony gázok vagy folyadékok vannak.

• Különös tekinettel járjon el szőnyegek tisztításakor.

• Használat közben a készüléket tartsa távol a ruhájától, testétől (ujjak, ruhadarabok, arc stb.).

• Ne porszívózzon embert vagy állatot.

• Csak a mellékelt töltőadaptert használja a termék töltésére.

• Soha ne tegye ki az akkumulátort nagy hőnek (pl. erős napfény, tűz), és soha ne dobja tűzbe. Az akkumulátor felrobbanhat.

• Az újratölthető akkumulátor a készülékbe integrált és nem lehet cserélni.

• Soha ne zárja rövidre az újratölthető akkumulátor érintkezéseit. Ne dobja tűzbe az akkumulátort vagy a terméket. Ez tűz és robbanásveszélyes!

• Soha ne hagyja a termék akkumulátorát töltés közben felügyelet nélkül. IM_KVR25221MOP_200511_V04_HR.indb 38IM_KVR25221MOP_200511_V04_HR.indb 38 12/5/2020 8:58 AM12/5/2020 8:58 AM39 Magyar Az elemek megsemmisítését végezze környezetbarát módon. Ne dobja az elemeket a háztartási hulladékok közé. Használja a helyi ártalmatlanító-begyűjtő rendszert, vagy kérje ki kereskedőjének tanácsát. Tartalom 1 x Akkumulátoros porszívó 1 x Padló fúvóka 1 x Felmosó feltét 1 x Résszívó fúvóka 1 x Kárpit fúvóka 1 x Cső 1 x Töltő 1 x Fali dugasz rögzítő készlettel 1 x Használati útmutató 1 x Jótállási jegy Kezelés és alkatrészek

Szívóteljesítmény-szabályzó kapcsoló

Szívóteljesítmény-jelző és töltésjelző LED- lámpa

Portartály kioldógomb

Porzsákkal és szűrőbetéttel ellátott portartály

Portartályfedél kioldógombja

Töltő kábellel és csatlakozóval

Padlószívófej forgó kefével

Felmosó feltét víztartállyal és pedálos szivattyúval

Fali dugasz rögzítő készlettel

Kimeneti levegő szűrő

Fogantyú Gratulálunk! Köszönjük, hogy KOENIC terméket vásárolt. Kérjük, figyelmesen olvassa el ezt a használati útmutatót és tartsa meg későbbi használatra. Rendeltetésszerű használat A termék kizárólag helyiségek levegőjének keringetésére szolgál. Csak az alábbi útmutatónak megfelelően használja. Ettől eltérő használata a termék károsodását vagy személyi sérülést okozhat. Az Imtron GmbH nem vállal felelősséget a termék nem körültekintő, illetve helytelen használatából, valamint a gyártó által meghatározott rendeltetéstől eltérő használatból eredő, a készülékben vagy az Ön értékeiben bekövetkezett károkért, vagy személyi sérülésekért. Az első használat előtt Óvatosan vegye ki a terméket és az alkatrészeket az eredeti csomagolásból. Ajánlatos az eredeti csomagolást megőrizni, hogy abban tárolhassa a készüléket. Ha kidobja az eredeti csomagolást, legyen tekintettel a hatályos jogszabályokra. Ha bármilyen kérdése van a hulladékkezeléssel kapcsolatban, lépjen kapcsolatba a helyi hulladékkezelési központtal. Ellenőrizze, hogy a szállított alkatrészek hiánytalanul és épen megvannak-e. Ha a szállított termékek hiányosak vagy sérültek, azonnal lépjen kapcsolatba a viszonteladóval. A kicsomagolás után a Tisztítás és karbantartás fejezetben leírtak szerint járjon el. Az első használat előtt a beépített akkumulátorokat legalább 5 órán át kell tölteni, lásd Az akkumulátorok töltése részt. Ártalmatlanítás Ne tegye ezt a készüléket a válogatás nélküli kommunális hulladékba. Vigye el a villamos és elektronikus készülékek számára kijelölt WEEE gyűjtőpontba. Ha így tesz, segít megőrizni a természeti erőforrásokat és védi a környezetet. További információért vegye fel a kapcsolatot az értékesítőjével vagy a helyi hatósággal. IM_KVR25221MOP_200511_V04_HR.indb 39IM_KVR25221MOP_200511_V04_HR.indb 39 12/5/2020 8:58 AM12/5/2020 8:58 AM40 Magyar Size - A5 LED Működési állapot LED jelzőfények világítanak és/ vagy villognak Töltés közben LED jelzőfények nem világítanak A töltés befejeződött. Teljesen feltöltve

ábra Csatlakoztassa a padlószívófejet a szívócső alsó végéhez, majd csatlakoztassa a csövet a porszívóhoz. Felmosórongy feltét

ábra Porszíváshoz és nedves felmosáshoz egyidejűleg történő használat esetén csatlakoztassa a felmosó feltétet a padlószívófejre.

ábra Használat előtt töltsön vizet vagy megfelelő padlótisztítót a tartályba. Figyeljen a maximális feltöltési szintre. Kárpitfúvóka és és résfúvóka

ábra Mindkét fúvóka csatlakoztatható közvetlenül a porszívóhoz vagy a szívócső végéhez. Csatlakoztatáskor mindig illessze be az adott fúvókát amennyire csak lehet, hogy a helyére kattanjon. Kárpitozott bútorok, matracok, párnák, függönyök stb. porszívózásához használja a kárpitfúvókát. A kefe visszatolható, így szöszkefe válik elérhetővé. Gyűrődések, illesztések és sarkok porszívózásához használja a résfúvókát. Porszívózás A nyeles porszívó használata

ábra Nyomja meg a Be/Ki kapcsolót a készülék bekapcsolásához. A padlószívófej jelzőlámpája kigyullad, ezzel jelezve, hogy a forgó kefe forog. Nyomja meg a szívóteljesítmény- szabályzó kapcsolót a kívánt szívóteljesítmény (magas, alacsony) beállításához. Összeszerelés Fali keret

ábra Ha szükséges, rögzítse falhoz a fali keretet. Ellenőrizze a távolságokat és a méreteket.

ábra A szükséges tiplik és csavarok (beleértve) méretei az áttekintő képen találhatóak. Falra történő szereléskor fenn kell tartani a furatok közötti távolságot. Jelölje meg a furatok helyét, mielőtt hozzákezd. Megjegyzés: A fali keret felcsavarozása előtt ellenőrizze, hogy van-e a közelben a töltőhöz megfelelő aljzat. Figyelem! Ellenőrizze, hogy nincsenek elektromos vezetékek, drótok vagy csövek a falban, ahol furatokat szeretne fúrni a fali keretnek. Az elektromos vezetékek megfúrása életveszélyes lehet!

ábra A fali keret minimális magasságát úgy kell megválasztani, hogy a padlószívófej szabadon lóghasson lefelé. Akkumulátorok töltése

ábra Csatlakoztassa a töltőt a hálózati aljzatba. Dugja be a töltő csatlakozót a töltőaljzatba. Amikor a töltést jelző LED-ek villognak, ezzel azt jelezi, hogy az akkumulátor töltése folyamatban van. Amikor az akkumulátor teljesen feltöltődik, a LED jelzőfény kialszik. LED-jelzőlámpa LED Működési állapot 1 LED be, villog Működés közben, amikor az akkumulátor töltöttségi szintje alacsony IM_KVR25221MOP_200511_V04_HR.indb 40IM_KVR25221MOP_200511_V04_HR.indb 40 12/5/2020 8:58 AM12/5/2020 8:58 AM41 Magyar

ábra A jobb tisztítás érdekében lazítsa meg a portartályt, majd távolítsa el. Távolítsa el a teljes szűrőbetétet és a finomszűrőt. Ürítse ki a port a portartályból, és ütögesse meg a szűrőket. A szűrőbetét és a portartály vízzel is mosható, de utána teljesen meg kell szárítani. A betétek vízzel történő tisztításakor az összeszerelés előtt győződjön meg róla, hogy teljesen megszáradtak. Tegye vissza az összes eltávolított alkatrészt. Az összeszerelés fordított sorrendben történik. Összeszereléskor ügyeljen rá, hogy ne vesszen el egy tömítés sem, és ne akadjon el egy alkatrész sem.

ábra Rendszeresen tisztítsa meg mindkét kimeneti szűrőt. Tekerje le a zárósapkát, majd távolítsa el a habszivacs szűrőt. Enyhén ütögesse meg a szűrőket vagy alaposan öblítse át. Összeszerelés előtt ellenőrizze, hogy teljesen száraz-e minden alkatrész. Az összeszerelés fordított sorrendben történik. A padló fúvóka tisztítása

ábra A padló fúvókát rendszeres időközönként ki kell tisztítani. A tisztításhoz oldja ki a padló fúvókát a nyeles porszívóból. Nyomja meg a rögzítőt a retesz eltávolításához. Vegye ki a kefehengert a fúvókából. Egy ollóval vágja át a henger köré tekeredett cérna- és hajszálakat, és távolítsa el azokat. Megjegyzés: Ha a kerekeket cérna- és hajszálak blokkolják, egy laposfejű csavarhúzóval óvatosan távolítsa el azokat.

ábra Nyissa ki a zárósapkát, és ürítse ki a felmosórongy feltét víztartályát. Távolítsa el a felmosórongyot és mossa ki. Húzza szét a megfelelő alakba, és hagyja megszáradni. Nedves felmosás

ábra Nedves ruhával történő feltörléshez időnként működésbe kell hoznia a pedálos szivattyút a víztartályon, a felülettől függően, bal lábbal rálépve. A jobb tisztítási eredmény elérése érdekében a felhelyezése előtt nedvesítse be a textil felmosót. Figyelem! A porszívót állva hagyásakor ki kell kapcsolni, mert ha a termék áll és a kefe forog, az a padlófelület károsodását okozhatja. A porszívózás végeztével nyomja meg a be/ki gombot a termék kikapcsolásához. Tisztítás és karbantartás Vigyázat!

• Tisztítás során soha ne használjon oldó- vagy súrolószereket, kemény keféket, fémes vagy éles tárgyakat. Az oldatok károsak lehetnek az emberi szervezetre és a műanyag alkatrészekre, míg a súrolószerek és eszközök felsérthetik a felszín(eke)t.

• Soha ne merítse vízbe a készülék elektromos alkatrészeit működés vagy tisztítás közben. Soha ne tartsa a készüléket folyóvíz alá. A portartály ürítése és a szűrők tisztítása Megjegyzés: A portartályt minden porszívózás után ki kell üríteni.

ábra A portartály kiürítéséhez nyomja meg a tartály fedelén található kioldógombot, ekkor a tartály alsó fedele kinyílik, és a benne lévő por kihullik. Tartsa a portartályt egy szemetes fölé. Ha a szűrő és a portartály viszonylag tiszta, akkor csukja be ismét a fedelet, hogy a helyére pattanjon. A porszívó használatra kész. IM_KVR25221MOP_200511_V04_HR.indb 41IM_KVR25221MOP_200511_V04_HR.indb 41 12/5/2020 8:58 AM12/5/2020 8:58 AM42 Magyar Size - A5 Megjegyzés:

• A padló fúvókák kopott aljainak éles éleik lehetnek, amelyek károsíthatják az érzékeny kemény padlókat, mint a parkett vagy linóleum. Az Imtron nem vállal felelősséget a kopott padló fúvókák okozta semmilyen kárért. Szerelje össze az összes előzőleg eltávolított alkatrészt. Az összeszerelést fordított sorrendben végezze. Megjegyzés:

• A padló fúvókák a kemény padlóktól (pl. durva, rusztikus) függően ki vannak téve bizonyos kopásnak. Ezért rendszeres időközönként ellenőrizni kell a padló fúvóka alját. Műszaki adatok Akkumulátoros porszívó Névleges feszültség : 25,2 V Szívóteljesítmény : Max. 150 W Akkumulátor töltési idő : 5 óra. Portartály kapacitása : 0,3 L Hálózati adapter Gyártó : Jiangsu Midea Cleaning Appliances Co., Ltd No.39 Caohu Avenue, Xiangcheng, Economic Development Zone, Suzhou, Jiangsu, P.R.China. Kereskedelmi regisztráciòs szám : 91441900776947111F Importálò : Imtron GmbH Wankelstraße 5, 85046 Ingolstadt, Germany. Kereskedelmi regisztráciòs szám : HRB 4580 Modell : MC2805B-V Bemeneti feszültség : 100 - 240 V ~ Bemeneti AC frekvencia : 50-60 Hz Kimeneti feszültség : 25,0 V ; 29,0 V Kimeneti áram : 0,5 A Kimeneti teljesítmény : 12,5 W (25,0 V); 14,5 W (29,0 V) Átlagos aktív hatékonyság : 86.94 % (25.0 V); 87.19 % (29.0 V) Hatékonyság alacsony terhelésnél (10%) : 73,68 % (25,0 V); 73,13 % (29,0 V) Terhelés nélküli energiafogyasztás : 0,06 W (25,0 V); 0,06 W (29,0 V) IM_KVR25221MOP_200511_V04_HR.indb 42IM_KVR25221MOP_200511_V04_HR.indb 42 12/5/2020 8:58 AM12/5/2020 8:58 AM43 Magyar Hibaelhárítás Amennyiben üzemeltetés közben bármilyen rendellenességet tapasztal, tekintse át a következő táblázatot. Amennyiben a probléma nem oldódik meg a Megoldás, részben foglaltak elvégzését követően, vegye fel a kapcsolatot a forgalmazóval. Hiba Lehetséges okok Megoldás A készülék nem működik

• Megszakadt a feszültségellátás

• Akkumulátor lemerült

• Ellenőrizze a feszültségellátást

• Töltse fel az akkumulátort A termék nem szívja fel a port vagy elveszti a szívóerejét

• A portartály megtelt

• Tisztítsa ki és mossa ki a szűrőket

• Ürítse ki a portartályt

• Szüntesse meg az elakadást a csőben A forgó kefe nem működik

• A kefét cérna- vagy hajszálak akadályozzák

• Vágja át és távolítsa el a szálakat a keféről A padló fúvókát nehéz mozgatni vagy beakadt

• A kerekeket cérna- vagy hajszálak akadályozzák

• Egy laposfejű csavarhúzóval óvatosan távolítsa el a szálakat IM_KVR25221MOP_200511_V04_HR.indb 43IM_KVR25221MOP_200511_V04_HR.indb 43 12/5/2020 8:58 AM12/5/2020 8:58 AMSize - A5 Italiano
