KVR 25221 - Aspirateur Koenic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur balai rechargeable
Marque	Koenic
Modèle	KVR 25221
Tension nominale	25,2 V
Puissance d'aspiration max	150 W
Temps de charge de la batterie	5 heures
Capacité du bac à poussière	0,3 L
Type de batterie	Intégrée, non amovible
Chargeur	Modèle MC2805B-V, entrée 100-240 V, sortie 25 V/29 V, 0,5 A
Buse principale	Buse de plancher avec brosse rotative
Accessoires fournis	Buse pour fentes, buse pour meubles, accessoire porte-serpillière avec réservoir d'eau et pompe à pied, tuyau, support mural
Fonction aspiration et lavage simultanés	Oui (avec accessoire porte-serpillière)
Nombre de niveaux de puissance	2 (élevée, basse)
Indicateur de charge	Voyants LED clignotants (charge) / éteints (charge terminée)
Filtres	Filtre fin, élément de filtre, filtres de sortie en mousse (lavables)
Entretien des filtres	Nettoyage régulier par tapotement ou lavage à l'eau (séchage complet avant remontage)
Nettoyage de la brosse rotative	Retirer les fils et cheveux enroulés avec des ciseaux
Âge minimum d'utilisation	8 ans (sous surveillance)
Utilisation prévue	Domestique uniquement, intérieur, sols durs et tapis
Mise au rebut	Ne pas jeter aux ordures ménagères, recycler dans un point de collecte WEEE
Garantie	1 an (carte de garantie incluse)

FOIRE AUX QUESTIONS - KVR 25221 Koenic

Que faire si l'aspirateur ne s'allume pas ?

Vérifiez d'abord que la batterie est chargée. Branchez le chargeur et attendez que les voyants LED s'éteignent (charge complète). Si le problème persiste, vérifiez la prise secteur. Si toujours en panne, contactez le fabricant.

Comment recharger la batterie de l'aspirateur KVR 25221 ?

Branchez le chargeur fourni dans une prise secteur, puis connectez la fiche du chargeur à la prise de charge située sur l'appareil. Les voyants LED clignotent pendant la charge et s'éteignent lorsque la batterie est complètement chargée. Le temps de charge est d'environ 5 heures.

Pourquoi l'aspirateur perd-il de la puissance d'aspiration ?

Plusieurs causes possibles : les filtres sont encrassés, le bac à poussière est plein, ou le tuyau est obstrué. Nettoyez ou remplacez les filtres, videz le bac à poussière, et retirez tout objet bloquant le tuyau pour retrouver une puissance normale.

Comment nettoyer le bac à poussière et les filtres ?

Videz le bac à poussière après chaque utilisation en appuyant sur le bouton d'ouverture du couvercle. Pour un nettoyage approfondi, retirez le bac lavez-le à l'eau ainsi que les filtres (élément de filtre et filtre fin). Assurez-vous que tous les composants sont complètement secs avant de les remonter.

La brosse rotative ne tourne pas, que faire ?

La brosse peut être bloquée par des fils ou des cheveux enroulés. Éteignez l'appareil, retirez la brosse de la buse, puis coupez les obstructions à l'aide de ciseaux. Retirez les résidus et remontez la brosse.

Puis utiliser l'aspirateur pour aspirer de l'eau ?

Non, n'aspirez jamais de liquides avec cet aspirateur. L'appareil est conçu uniquement pour l'aspiration à sec. L'accessoire porte-serpillière permet un nettoyage humide séparé, mais n'aspirez pas d'eau.

Comment utiliser la fonction de nettoyage à l'eau ?

Fixez l'accessoire porte-serpillière à la buse de plancher. Remplissez le réservoir d'eau ou de nettoyant adapté (sans dépasser le niveau max). En cours d'utilisation, actionnez régulièrement la pompe à pied avec votre pied gauche pour humidifier la serpillière.

L'aspirateur peut-il être utilisé sur tous les types de sols ?

Oui, il convient aux sols durs (carrelage, parquet, linoléum) ainsi qu'aux tapis et moquettes. Attention : une buse usée peut rayer les sols délicats. Vérifiez régulièrement l'état de la buse de plancher.

Comment installer le support mural ?

Fixez le support au mur à l'aide des chevilles et vis fournies. Respectez les distances indiquées dans la notice. Assurez-vous qu'il n'y a pas de câbles ou tuyaux dans le mur avant de percer. La hauteur minimale doit permettre à la buse de plancher de pendre librement.

Que faire si la buse de sol se déplace difficilement ?

Les roulettes de la brosse peuvent être bloquées par des fils ou cheveux. Éteignez l'appareil, retirez la brosse, puis délogez les obstructions délicatement avec un tournevis à tête plate. Nettoyez régulièrement la buse pour éviter ce problème.

MODE D'EMPLOI KVR 25221 Koenic

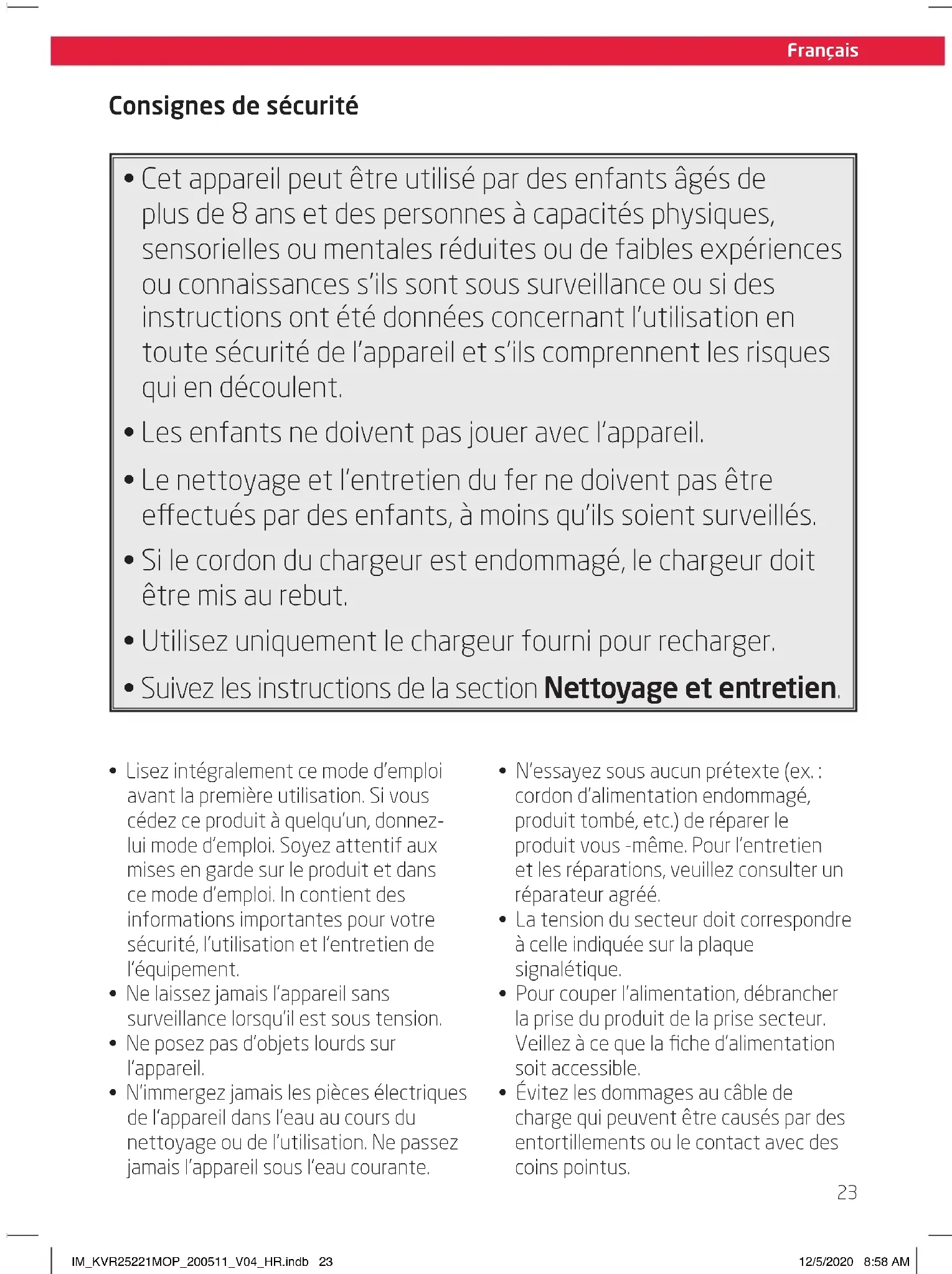

Consignes de sécurité

• Cet appareil peut être utilisé par des enfants âgés de plus de 8 ans et des personnes à capacités physiques, sensorielles ou mentales réduites ou de faibles expériences ou connaissances s'ils sont sous surveillance ou si des instructions ont été données concernant l'utilisation en toute sécurité de l'appareil et s'ils comprennent les risques qui en découlent.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien du fer ne doivent pas être effectués par des enfants, à moins qu'ils soient surveillés.
• Si le cordon du chargeur est endommagé, le chargeur doit être mis au rebut.
• Utilisez uniquement le chargeur fourni pour recharger.
• Suivez les instructions de la section Nettoyage et entretien.
• Lisez intégralement ce mode d'emploi avant la première utilisation. Si vous cédez ce produit à quelqu'un, donnez-lui mode d'emploi. Soyez attentif aux mises en garde sur le produit et dans ce mode d'emploi. In contient des informations importantes pour votre sécurité, l'utilisation et l'entretien de l'équipement.
• Ne laissez jamais l'appareil sans surveillance lorsqu'il est sous tension.
• Ne posez pas d'objets lourds sur l'appareil.
• N'immergez jamais les pièces électriques de l'appareil dans l'eau au cours du nettoyage ou de l'utilisation. Ne passez jamais l'appareil sous l'eau courante.
• N'essayez sous aucun prétexte (ex. : cordon d'alimentation endommagé, produit tombé, etc.) de réparer le produit vous -même. Pour l'entretien et les réparations, veuillez consulter un réparateur agréé.
• La tension du secteur doit correspondre à celle indiquée sur la plaque signalétique.
• Pour couper l'alimentation, débrancher la prise du produit de la prise secteur. Veillez à ce que la fiche d'alimentation soit accessible.
• Évitez les dommages au câble de charge qui peuvent être causés par des entortillements ou le contact avec des coins pointus.

Consignes de sécurité

• Conservez ce produit, y compris le câble de charge et la prise électrique, éloignés des sources de chaleur, c'est-à-dire les fours, les plaques chauffantes et autres produits/objets produisant de la chaleur.
• Pour débrancher l'appareil de la prise de courant, tirez sur la fiche électrique et non pas sur le cordon.
• Débranchez l'appareil lorsqu'il n'est pas utilisé, en cas de dysfonctionnement, avant de monter ou de démonter les accessoires et avant chaque nettoyage.
• Utilisez cet appareil dans un lieu en intérieur non humide et jamais à l'extérieur.
• Ce produit n'est pas adapté à une utilisation commerciale. Il est conçu uniquement pour une utilisation domestique.
• Ne laissez pas l'appareil en marche sans supervision.
• Veillez à ce que le bloc moteur et le cordon d'alimentation ne deviennent pas mouillés.
• N'utilisez que les accessoires fournis avec l'appareil ou recommandés par le fournisseur !
• Cet appareil ne convient qu'à un usage privé.
• Éteignez toujours le produit avant de le débrancher de l'alimentation secteur.
• Laissez l'appareil refroidir suffisamment avant de le ranger.
• Ne recouvrez pas l'appareil en cours d'utilisation. Risque d'incendie !
• N'aspirez pas de liquides dans l'appareil. N'aspirez pas de cigarettes allumées, de cendres chaudes, d'allumettes, etc. Risque d'incendie !

- N'aspirez pas de substances inflammables ou explosives ni de gaz. L'appareil ne doit pas être utilisé dans des pièces où se trouvent des gaz ou des liquides explosifs.

- Soyez particulièrement prudent en nettoyant les escaliers.

- En cours d'utilisation, maintenez l'appareil éloigné de vêtements et de parties du corps (doigts, cheveux, visage).

- N'essayez pas de nettoyer des personnes ou des animaux avec cet appareil.

- N'utilisez que l'adaptateur de rechargement fourni pour recharger l'appareil.

- Ne jamais exposer des batteries rechargeables à des chaleurs excessives (ex. plein soleil, incendie), et ne jamais les jeter dans un feu. Les batteries rechargeables pourraient exploser.

- La batterie rechargeable fait partie de l'appareil et ne peut pas être remplacée.

- Ne jamais court-circuiter les contacts de la batterie rechargeable. Ne pas jeter la batterie rechargeable ou l'appareil dans un feu. Danger de feu ou d'explosion !

- Ne jamais recharger la batterie rechargeable de l'appareil sans supervision.

Félicitations!

Merci d'avoir acheté un produit KOENIC. Veuillez lire soigneusement ce manuel et le conserver pour une consultation future.

Utilisation recommandée

Le produit n'est conçu que pour faire circuler l'air dans une pièce. N'utilisez l'appareil qu'en respectant ces consignes. Toute autre utilisation peut endommager le produit ou causer des blessures. Imtron GmbH n'assume aucune responsabilité quant à des dommages au produit, à des dommages matériels ou à des blessures corporelles dus à une négligence ou un usage inapproprié du produit, ou à un usage du produit non indiqué par le fabricant.

Déballage et vérification du produit

Avant de l'utiliser pour la première fois Retirez soigneusement le produit et les accessoires de leur emballage d'origine. Il est conseillé de conserver l'emballage d'origine pour le rangement. Si vous souhaitez disposer de l'emballage d'origine, veuillez respecter les recommandations légales en vigueur. Si vous avez des questions concernant le rebut approprié, contactez le service de déchetterie local. Vérifiez que le contenu est complet et qu'il n'est pas endommagé. Si le contenu livré est incomplet ou endommagé, contactez immédiatement votre revendeur. Après avoir déballé, veuillez consulter la section Nettoyage et entretien.

Les batteries intégrées doivent être chargées pendant au moins 5 heures avant la première utilisation. Consultez le chapitre Charger les batteries.

Mise au rebut

Ne pas éliminer cet appareil dans les déchets ménagers municipaux non triés. Les retourner au point de collecte désigné pour le recyclage des WEEE. Se conduire ainsi aidera à préserver les ressources et à protéger l'environnement. Contacter votre revendeur ou les autorités locales pour de plus amples informations.

Jetez les piles en respectant l'environnement. Ne jetez pas les piles dans les ordures ménagères. Rapportezles dans un centre de collecte local ou contactez le revendeur où vous avez acheté ce produit.

Contenu

1 x Aspirateur avec batterie 1 x Buse de plancher 1 x Accessoire porte-serpillière 1 x Buse pour les fentes 1 x Buse pour meubles 1 x Tuyau 1 x Chargeur 1 x Support mural avec dispositif de montage 1 x Mode d'emploi 1 x Carte de garantie

Contrôle et composants

A Interrupteur Marche/Arrêt B Interrupteur du niveau de puissance d'aspiration c Indicateur du niveau de puissance d'aspiration et voyants de contrôle de charge D Bouton d'ouverture du bac à poussière € Bac à poussière avec volet anti-poussière et filtres F Bouton d'ouverture du couvercle du bac à poussière G Chargeur avec câble et prise de charge H Bouton de déverrouillage du tuyau d'aspiration Tuyau d'aspiration J Buse pour les recoins K Buse pour meubles L Buse de plancher avec brosse rotative M Accessoire porte-serpillière avec réservoir d'eau et pompe à pied N Support mural avec dispositif de montage o Filtre de sortie d'air P Batterie Q Prise de charge R Poignée

Support mural

Fig. 1 Fixez le support mural au mur si besoin. Veuillez noter les distances et dimensions.

Fig. 2 La dimension des chevilles et vis requises (comprises) est visible sur l'image de présentation. Pour le montage mural, la distance entre les trous doit être respectée. Marquez les emplacements des trous à percer au préalable.

Remarque : Avant de visser le support mural, assurez-vous qu'il y a une prise adaptée pour le chargeur à proximité.

Avertissement!

Assurez-vous qu'il n'y a pas de lignes électriques ou d'autres câbles ou de tuyaux dans le mur à l'endroit où vous souhaitez percer des trous pour le support mural. Il y a un danger de mort si vous percez un câble sous tension!

Fig. 3 La hauteur minimale du support mural doit être choisie de façon à ce que la buse de plancher puisse pendre librement vers le bas.

Charger les batteries

Fig. 4 Branchez le chargeur dans la prise. Branchez la fiche du chargeur dans la prise de charge.

Lorsque les voyants de charge clignotent, cela indique que la batterie est en charge. Les voyants DEL s'éteignent lorsque la batterie est entièrement chargée.

Voyant LED

LED État
1 LED allumé, clignotant	L'appareil est allumé et la batterie est faible

LED État
Voyants allumés et/ou clignotants	En charge
Voyants éteints	Charge terminée.Entièrement chargé

Fig. 5 Branchez la buse de plancher à l'extrémité inférieure du tuyau d'aspiration et puis branchez le tuyau à l'aspirateur.

Accessoire porte-serpillière

Fig. 6 Pour l'aspiration et le nettoyage à l'eau simultanés, fixez l'accessoire porte-serpillière à la buse de plancher.

Fig. 7 Avant utilisation, remplissez le réservoir avec de l'eau ou un nettoyant pour plancher adéquat. Surveillez le niveau de remplissage maximum.

Buse pour meubles et buse pour les fentes

Fig. 8 Les deux buses peuvent être branchées directement à l'aspirateur ou à l'extrémité du tuyau d'aspiration. Lorsque vous les fixez, insérez toujours la buse respective aussi loin que possible jusqu'à qu'elles s'enclenchent. Pour nettoyer les meubles rembourrés, les matelas, les oreillers, les rideaux, etc., utilisez la buse pour meubles. La brosse peut être repoussée et une brosse à charpie est disponible. Pour nettoyer les plis, bordures et coins, utilisez la buse pour les fentes.

Avec l'aspirateur balais

Fig. 9 Appuyez sur l'interrupteur Marche/Arrêt pour mettre le produit sous tension. Le voyant sur la buse de sol s'allume pour indiquer que la brosse rotative est en mouvement. Appuyez sur l'interrupteur du niveau de puissance d'aspiration pour définir la puissance d'aspiration souhaitée (élevée, basse).

Nettoyage à l'eau

Fig. 10 Pour essuyer avec un tissu humide, vous devez régulièrement actionner la pompe à pied sur le réservoir d'eau, en fonction de la surface, en appuyant dessus avec le pied gauche. Humidifiez le tissu en textile avant de le fixer, pour obtenir un nettoyage optimal.

Avertissement!

Éteignez l'aspirateur avant de le verrouiller en position verticale, car si la brosse continue à tourner lorsque l'appareil est immobile, cela risque d'endommager le sol.

Après avoir nettoyé, appuyez sur le bouton Marche/Arrêt pour éteindre l'appareil.

Avertissement!

• Lors du nettoyage, ne jamais utiliser de solvants ou des matériaux abrasifs, des brosses dures, des objets métalliques ou pointus. Les solvants sont dangereux pour la santé humaine et peuvent ronger les éléments en plastique, alors que des mécanismes et des outils de nettoyage agressifs peuvent rayer les surfaces.
• Ne jamais plonger dans l'eau, les parties électriques de l'appareil pendant le nettoyage ou le fonctionnement. Ne jamais placer l'appareil sous l'eau courant.

Vider le bac à poussière et les filtres

Remarque: le bac à poussière doit être vidé après chaque utilisation.

Fig. 11 Pour vider le réservoir à poussière, appuyez sur le bouton d'ouverture du couvercle du bac à poussière afin d'ouvrir le couvercle du bas du réservoir et laisser la poussière tomber. Tenez le réservoir à poussière au-dessus d'une poubelle. Si le filtre et le réservoir à

poussière sont relativement propres, fermez le couvercle de nouveau de façon à qu'il s'enclenche. L'aspirateur est prêt à l'emploi.

Fig. 12 Pour un meilleur nettoyage, libérez le réservoir à poussière et retirez-le. Retirez l'élément de filtre complet et le filtre fin. Retirez la poussière du réservoir à poussière et tapotez les filtres. L'élément de filtre et le réservoir à poussière peuvent aussi être nettoyés à l'eau si vous les séchez complètement ensuite. Lorsque vous nettoyez les éléments avec de l'eau, assurez-vous qu'ils soient complètement secs avant de les réinstaller. Assemblez tous les éléments précédemment détachés. L'assemblage doit être effectué dans l'ordre inverse. Lors de l'assemblage, assurez-vous de ne pas perdre ou d'écraser les joints et qu'aucune pièce ne soit bloquée.

Fig.13 Nettoyez régulièrement les deux filtres de sortie. Dévissez les bouchons et retirez les filtres en mousse. Tapotez ou lavez bien les filtres. Assurez-vous que tous les composants sont complètement secs avant de les assembler à nouveau. L'assemblage doit être effectué dans l'ordre inverse.

Nettoyer la buse de sol

Fig. 14 L'abuse de sol doit être lavée régulièrement. Pour faire cela, libérez-la de l'aspirateur balais. Poussez le clip pour retirer le loquet. Retirez la brosse à roulettes de la buse. Coupez les fils ou les cheveux enroulés autour des roulettes à l'aide d'une paire de ciseaux et retirez-les.

Remarque : Si les roulettes sont bloquées par des cheveux ou des fils, utilisez un tournevis à tête plate pour les déloger avec précautions.

Fig. 15 Ouvrez le bouchon et videz le réservoir d'eau de l'accessoire porte-serpillière. Retirez la serpillière et lavez-la bien. Faites-lui reprendre sa forme et laissez-la sécher.

Réassemblez chaque composant retiré. Répétez simplement les étapes de démontage à l'inverse.

Remarque :

• Les buses de sol s'usent au fil du temps, plus ou moins vite selon le type de sols sur lesquels vous les utilisez (par ex. des sols à la surface granuleuse). Souvenez-vous d'inspecter la partie inférieure de la buse de sol à intervalles réguliers.
• L'usure peut « aiguiser » les bords du dessous des buses, et ces bords sont alors susceptibles d'endommager les sols, comme les parquets ou le linoléum. Imtron ne peut être tenu responsable des dommages entraînés par l'utilisation d'une buse usée.

Adaptateur d'alimentation

Numéro de régistre commercial : 91441900776947111F

Importé par : Imtron GmbH

Wankelstraße 5, 85046 Ingolstadt, Germany.

Numéro de régistre commercial : HRB 4580

Modèle: MC2805B-V

Tension d'entrée : 100 - 240 V \~

Fréquence d'entrée (courant alternatif) : 50-60 Hz

Tension de sortie : 25,0 V

=;29,0 V=

Courant de sortie : 0,5 A

Puissance en sortie : 12,5 W (25,0 V); 14,5 W (29,0 V)

Rendement moyen en mode actif : 86.94 % (25.0 V); 87.19 % (29.0 V)

Rendement à faible charge (10%): 73,68 % (25,0 V); 73,13 % (29,0 V)

Consommation électrique sans charge : 0,06 W (25,0 V); 0,06 W (29,0 V)

Dépannage

En cas de problèmes pendant le fonctionnement, veuillez consulter le tableau suivant. Si les problèmes ne peuvent pas être résolus tels indiqués dans Solutions, veuillez contacter votre fabricant.

Problème Causes possibles	Solution
L'appareil ne fonctionne pas	Alimentation coupéeBatterie vide	Vérifiez l'alimentationRecharger les batteries
L'appareil n'aspire pas la poussière saletés ou perd de la puissance d'aspiration	Les filtres sont encrassésLe bac à poussière est pleinTuyau bloqué	Nettoyez et remplacez les filtresVidez le bac à poussièreRetirez l'élément bloquant le tuyau
La brosse à roulettes ne fonctionne pas	La brosse est entravée par des fils et des cheveux	Coupez et retirez les fils et les cheveux de la brosse
La buse de sol se déplace difficilement ou se coincide	Les roulettes sont bloquées par des fils ou des cheveux	Retirez-les avec précaution à l'aide d'un tournevis à tête plate
