KVR 25221 - Aspiradora Koenic - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspirador escoba recargable
Marca	Koenic
Modelo	KVR 25221
Tensión nominal	25,2 V
Potencia de succión máx.	150 W
Tiempo de carga de la batería	5 horas
Capacidad del depósito de polvo	0,3 L
Tipo de batería	Integrada, no extraíble
Cargador	Modelo MC2805B-V, entrada 100-240 V, salida 25 V/29 V, 0,5 A
Boquilla principal	Boquilla para suelo con cepillo giratorio
Accesorios incluidos	Boquilla para ranuras, boquilla para muebles, accesorio portafregona con depósito de agua y bomba de pie, manguera, soporte de pared
Función de aspiración y lavado simultáneos	Sí (con accesorio portafregona)
Número de niveles de potencia	2 (alto, bajo)
Indicador de carga	Luces LED parpadeantes (cargando) / apagadas (carga completa)
Filtros	Filtro fino, elemento filtrante, filtros de salida de espuma (lavables)
Mantenimiento de los filtros	Limpieza regular mediante golpeteo o lavado con agua (secado completo antes de volver a montar)
Limpieza del cepillo giratorio	Retirar los hilos y cabellos enrollados con tijeras
Edad mínima de uso	8 años (bajo supervisión)
Uso previsto	Doméstico únicamente, interior, suelos duros y alfombras
Eliminación	No desechar en la basura doméstica, reciclar en un punto de recogida WEEE
Garantía	1 año (tarjeta de garantía incluida)

Preguntas frecuentes - KVR 25221 Koenic

¿Qué hacer si el aspirador no enciende?

Primero verifique que la batería esté cargada. Enchufe el cargador y espere a que las luces LED se apaguen (carga completa). Si el problema persiste, revise el tomacorriente. Si sigue sin funcionar, contacte al fabricante.

¿Cómo recargar la batería del aspirador KVR 25221?

Enchufe el cargador suministrado en un tomacorriente, luego conecte el enchufe del cargador en el puerto de carga del aparato. Las luces LED parpadean durante la carga y se apagan cuando la batería está completamente cargada. El tiempo de carga es de aproximadamente 5 horas.

¿Por qué el aspirador pierde potencia de succión?

Varias causas posibles: los filtros están sucios, el depósito de polvo está lleno o la manguera está obstruida. Limpie o reemplace los filtros, vacíe el depósito de polvo y retire cualquier objeto que bloquee la manguera para recuperar la potencia normal.

¿Cómo limpiar el depósito de polvo y los filtros?

Vacíe el depósito de polvo después de cada uso presionando el botón de apertura de la tapa. Para una limpieza profunda, retire el depósito y lávelo con agua junto con los filtros (elemento filtrante y filtro fino). Asegúrese de que todos los componentes estén completamente secos antes de volver a montarlos.

El cepillo giratorio no gira, ¿qué hacer?

El cepillo puede estar bloqueado por hilos o cabellos enrollados. Apague el aparato, retire el cepillo de la boquilla, luego corte las obstrucciones con tijeras. Retire los residuos y vuelva a montar el cepillo.

¿Puedo usar el aspirador para aspirar agua?

No, nunca aspire líquidos con este aspirador. El aparato está diseñado solo para aspiración en seco. El accesorio portafregona permite una limpieza húmeda separada, pero no aspire agua.

¿Cómo usar la función de limpieza con agua?

Fije el accesorio portafregona a la boquilla de suelo. Llene el depósito con agua o limpiador adecuado (sin superar el nivel máximo). Durante el uso, accione regularmente la bomba de pie con su pie izquierdo para humedecer la fregona.

¿Se puede usar el aspirador en todo tipo de suelos?

Sí, es adecuado para suelos duros (baldosas, parquet, linóleo) así como para alfombras y moquetas. Atención: una boquilla desgastada puede rayar suelos delicados. Verifique regularmente el estado de la boquilla de suelo.

¿Cómo instalar el soporte de pared?

Fije el soporte a la pared con los tacos y tornillos suministrados. Respete las distancias indicadas en el manual. Asegúrese de que no haya cables o tuberías en la pared antes de perforar. La altura mínima debe permitir que la boquilla de suelo cuelgue libremente.

¿Qué hacer si la boquilla de suelo se mueve con dificultad?

Las ruedas del cepillo pueden estar bloqueadas por hilos o cabellos. Apague el aparato, retire el cepillo, luego quite las obstrucciones con cuidado con un destornillador de punta plana. Limpie regularmente la boquilla para evitar este problema.

MANUAL DE USUARIO KVR 25221 Koenic

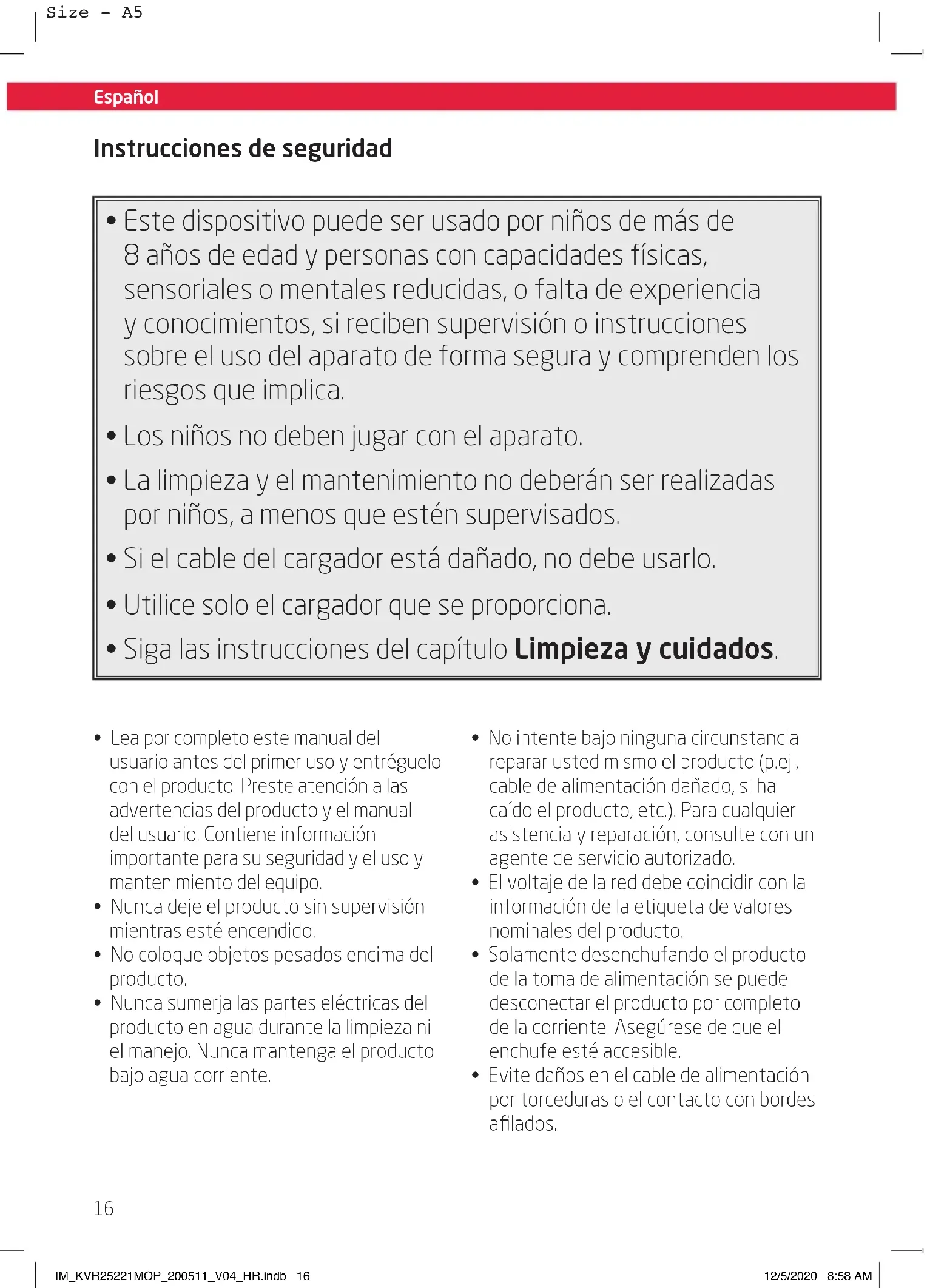

Instrucciones de seguridad

• Este dispositivo puede ser usado por niños de más de 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimientos, si reciben supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los riesgos que implica.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento no deberán ser realizadas por niños, a menos que estén supervisados.
• Si el cable del cargador está dañado, no debe usarlo.
• Utilice solo el cargador que se proporciona.

• Siga las instrucciones del capítulo Limpieza y cuidados.

• Lea por completo este manual del usuario antes del primer uso y entreguelo con el producto. Preste atención a las advertencias del producto y el manual del usuario. Contiene información importante para su seguridad y el uso y mantenimiento del equipo.

• Nunca deje el producto sin supervisión mientras esté encendido.
• No coloque objetos pesados encima del producto.

• Nunca sumerja las partes eléctricas del producto en agua durante la limpieza ni el manejo. Nunca mantenga el producto bajo agua corriente.

• No intente bajo ninguna circunstancia reparar usted mismo el producto (p.ej., cable de alimentación dañado, si ha caído el producto, etc.). Para cualquier asistencia y reparación, consulte con un agente de servicio autorizado.

• El voltaje de la red debe coincidir con la información de la etiqueta de valores nominales del producto.
• Solamente desenchufando el producto de la toma de alimentación se puede desconectar el producto por completo de la corriente. Asegúrese de que el enchufe esté accesible.
• Evite daños en el cable de alimentación por torceduras o el contacto con bordes afilados.

Instrucciones de seguridad

- Mantenga este producto, incluido el cable de carga y el enchufe de alimentación, lejos de cualquier fuente de calor, como hornos, placas calefactoras y otros aparatos u objetos que produzcan calor.

- Sólo desenchufe de la toma de alimentación tirando del propio enchufe. No tire del cable.

- Desenchufe el producto cuando el producto no esté en uso, en caso de disfunción, antes de conectar o quitar accesorios y antes de cada limpieza.

- Utilice este producto sólo en zonas interiores secas y nunca fuera.

- Este producto no es adecuado para uso comercial. Está diseñado solamente para uso doméstico.

- No permita que el producto funciona sin supervisión.

- Asegúrese de que la unidad motriz y el cable de alimentación no se mojen.

- ¡Use solo accesorios proporcionados con el aparato o recomendados por el fabricante!

- Este aparato está indicado exclusivamente para su uso privado.

- Apague siempre el aparato antes de desenchufarlo de la red eléctrica.

- Deje que el aparato se enfríe lo suficiente antes de guardarlo.

- No cubra el aparato mientras esté en funcionamiento. ¡Peligro de incendio!

- No succione líquidos con el aparato. No succione cigarrillos encendidos, cenizas calientes, cerillas, etc. ¡Peligro de incendio!

- No succione materiales y gases inflamables o explosivos. El aparato no debe usarse en habitaciones con gases o líquidos explosivos.

- Tenga especial cuidado al limpiar escaleras.

- Cuando esté en funcionamiento, mantenga el aparato lejos de la ropa y el cuerpo (dedos, cabello, cara).

- No intente limpiar personas o animales con el aparato.

- Use exclusivamente el adaptador de carga incluido para cargar el producto.

- Nunca exponga unas baterías recargables a excesivo calor (p. ej., sol, fuego), y nunca las tire al fuego. Las baterías recargables podrían explotar.

- La batería recargable está integrad de manera permanente en el producto y no se puede sustituir.

- Nunca cortocircuite los contactos de la batería recargable. No tire la batería recargable o el producto al fuego. ¡Existe peligro de incendio y explosión!

- Nunca cargue sin supervisión la batería recargable del producto.

Español

Felicidades!

Gracias por adquirir un producto KOENIC. Lea atentamente este manual y consérvelo como referencia en el futuro.

Finalidad de uso

El producto está exclusivamente diseñado para hacer circular el aire de una habitación. Úselo exclusivamente según estas instrucciones. Cualquier otro uso puede provocar daños en el producto o personales. Imtron GmbH no asume ninguna responsabilidad por daños producidos al producto, a la propiedad o por lesiones personales debidas al uso inadecuado del producto o por su utilización para una finalidad distinta a la especificada por el fabricante.

Antes del primer uso

Saque el producto y sus accesorios cuidadosamente del embalaje original. Se recomienda conservar el embalaje original para guardarlo. Si quiere desechar el embalaje original, tenga en cuenta las normas legales aplicables. Si tiene dudas sobre una eliminación adecuada, contacte con su centro de gestión de residuos local. Compruebe que el contenido entregado esté completo y sin daños. Si el contenido está incompleto o dañado, contacte de inmediato con su lugar de adquisición. Tras desembalarlo, consulte el capítulo

Limpieza y cuidados.

Antes del primer uso, deberá cargar las baterías incorporadas durante un mínimo de 5 horas. Consulte el capítulo Cargar las baterías.

Eliminación

No deseche este aparato como residuo doméstico convencional. Devuélvalo a un punto de recogida de reciclado de piezas eléctricas y electrónicas WEEE. Con ello ayudará a preservar los recursos naturales y a proteger el medio ambiente. Contactar con su vendedor o las autoridades locales para obtener más información.

Deshágase de las pilas de forma respetuosa con el medioambiente. No tire las pilas junto con los residuos domésticos del hogar. Utilice los sistemas de devolución y recogida de su comunidad o póngase en contacto con el vendedor al que compró el producto.

Contenidos

1 x Aspiradora con batería
1 x Boquilla para suelos
1 x Accesorio de mopa
1 x Boquilla para rincones
1 x Boquilla para tapicerías
1 x Tubo
1 x Cargador
1 x Soporte de pared con kit de montaje
1 x Manual de usuario
1 x Tarjeta de garantía

Control y componentes

A Interruptor de encendido/apagado
B Interruptor de nivel de potencia
c Indicador de nivel de potencia y luces LED de control de carga
D Botón de apertura del depósito de polvo
E Depósito de polvo con solapa antipolvo y cartuchos filtrantes
F Botón de apertura de la tapa del depósito de polvo
G Cargador con cable y enchufe
H Botón de apertura del tubo de succión
Tubo de succión
J Boquilla para rincones
K Boquilla para tapicería
Boquilla para suelo con cepillo giratorio
M Accesorio de mopa con depósito de agua y bomba de pie
N Soporte de pared con kit de montaje
o Filtro de salida de aire
P Batería
Q Toma de carga
R Asa

Montaje

Soporte de pared

Fig. 1 Si es necesario, coloque el soporte de pared en la pared. Tenga en cuenta las distancias y las dimensiones.

Fig. 2 Las dimensiones de los anclajes y los tornillos (incluidos) se pueden consultar en la descripción general. Cuando se monte en la pared, debe mantenerse la distancia entre los agujeros. Primero, haga una marca para los agujeros.

Nota: Antes de atornillar el soporte de pared, asegúrese de que haya cerca un enchufe para el cargador.

¡Advertencia!

Asegúrese de que no pasa ninguna línea eléctrica, otros cables ni tuberías por la pared donde quiere colocar el soporte de pared. ¡Existe peligro de muerte si taladra un cable con corriente!

Fig. 3 La altura mínima del soporte de pared debe seleccionarse de modo que la boquilla para suelo quede colgando.

Carga de las baterías

Fig. 4 Enchufe el cargador a una toma. Enchúfelo a una toma de corriente adecuada.

Cuando los LED indicadores de carga parpadean, indica que la batería se está cargando. Los LED indicadores se apagarán cuando la batería esté completamente cargada.

Indicador LED

LED Estado
1 LED encendido, parpadeando	Durante el funcionamiento, cuando el nivel de la batería esté agotándose

LED Estado
Indicadores LED encendidos y/o parpadeando	Durante la carga
Indicadores LED apagados	Carga completada. Totalmente cargada

Fig. 5 Conecte la boquilla para suelo al extremo inferior del tubo de succión y, luego, conecte el tubo a la aspiradora.

Accesorio de mopa

Fig. 6 Para aspirar y fregar con agua al mismo tiempo, coloque el accesorio de mopa en la boquilla para suelos.

Fig. 7 Antes de usar, llene el depósito con agua o un limpiador adecuado para suelos. Fíjese en el nivel máximo de llenado.

Boquilla para tapicerías y boquilla para rincones

Fig. 8 Ambas boquillas se pueden conectar directamente a la aspiradora o al extremo del tubo de succión. Al colocarlas, inserte siempre la boquilla respectiva todo lo posible para que encaje bien. Para aspirar muebles tapizados, colchones, almohadas, cortinas, etc., use la boquilla para tapicería. El cepillo se puede retraer para poder utilizar el cepillo de pelusa. Para aspirar arrugas, juntas y esquinas, use la boquilla para rincones.

Aspiración

Uso de la aspiradora de tubo

Fig. 9 Apriete el interruptor de encendido/apagado para encender el producto. La luz de la boquilla de suelo se enciende e indica que el cepillo giratorio está girando. Presione el interruptor de nivel de potencia de la aspiradora para seleccionar la potencia de succión que desee (alta, baja).

Español

Fregado

Fig.10 Para limpiar con un paño húmedo, accione con el pie izquierdo la bomba de pie del depósito de agua de vez en cuando, dependiendo de la superficie. Para obtener un mejor resultado de limpieza, humedezca el paño antes de colocarlo.

¡Advertencia!

Cuando deje de pie la aspiradora, deberá apagarla, puesto que si el cepillo está girando mientras está de pie el aparato, podría causar daños al suelo.

Después de aspirar, pulse el botón de encender/apagar para apagar el producto.

Limpieza y cuidados

Atención!

• Al limpiar, no use nunca disolventes ni materiales abrasivos, cepillos rígidos, objetos metálicos o afilados. Los disolventes son dañinos para la salud humana y pueden afectar a las piezas de plástico, mientras que los mecanismos y herramientas de limpieza abrasivos pueden rayar las superficies.
• No sumerja nunca las piezas eléctricas del producto en agua durante la limpieza o el uso. No aguante nunca el producto bajo agua corriente.

Limpieza del contenedor de polvo y de los filtros

Nota: El contenedor de polvo debería vaciarse siempre al terminar de aspirar.

Fig. 11 Para vaciar el depósito de polvo, presione el botón de apertura de la tapa del depósito de polvo para que se abra la tapa inferior del depósito y el polvo caiga. Sostenga el depósito de polvo sobre un cubo de basura. Si el filtro y el depósito de polvo están relativamente limpios, vuelva a cerrar la tapa hasta que encaje en su lugar. La aspiradora está preparada para su utilización.

Fig. 12 Para facilitar la limpieza, afloje el depósito de polvo y quítelo. Retire el elemento filtrante completo y el filtro fino. Vacíe el polvo del depósito de polvo y golpee el filtro. El elemento filtrante y el depósito de polvo también se pueden enjuagar con agua si se secan después completamente. Al limpiar los elementos con agua, asegúrese de que estén completamente secos antes de volver a montarlos. Monte todos los componentes previamente extraídos. El montaje se realiza en el orden inverso. Durante el montaje, asegúrese de que no se pierda ni aplaste ninguna junta y que no se atasque ninguna pieza.

Fig. 13 Limpie regularmente los dos filtros de salida.

Desenrosque las tapas y saque los filtros de espuma. Sacuda o lave los filtros a fondo. Asegúrese de que todas las piezas estén completamente secas antes de volver a montarlas. El montaje se realiza en orden inverso.

Limpieza de la boquilla para suelos

Fig. 14 La boquilla para suelos deberá limpiarse regularmente. Para limpiarla, desenganche la boquilla para suelos de la aspiradora de tubo. Empuje el clip para quitar el pestillo. Saque el cepillo de la boquilla. Elimine con unas tijeras las pelusas liadas en torno a los rodillos.

Español

Nota: Si las ruedas se quedan bloqueadas por pelusas, utilice un destornillador plano para eliminarlas con cuidado.

Fig. 15 Abra la tapa y vacíe el depósito de agua del accesorio de mopa. Quite la mopa y lávela. Colóquela en la forma correcta y déjela secar.

Vuelva a montar todas las piezas que ha retirado previamente. El montaje se hace por orden inverso.

Nota:

- Las boquillas para suelos suelen desgastarse en función de la dureza del tipo de suelo que tenga (por ejemplo, baldosas duras de estilo rústico). Por tanto, deberá comprobar la parte inferior de la boquilla periódicamente.

- Si esta parte de la boquilla queda dañada, podrá presentar bordes afilados y ocasionar desperfectos a suelos sensibles, como parqués y linóleo. Imtron no se responsabiliza de los daños causados por boquillas para suelos desgastadas.

Datos técnicos

Aspiradora recargable

Tensión nominal : 25,2 V Potencia de la aspiradora : Max. 150 W Tiempo de carga de la batería : 5 horas Capacidad del contenedor de polvo : 0,3 L

Adaptador de alimentación

Importado por: Imtron GmbH

Wankelstraße 5, 85046 Ingolstadt, Germany.

Número de registro comercial : HRB 4580

Modelo: MC2805B-V

Tensión de entrada: 100 - 240 V \~

Entrada de frecuencia de CA: 50-60 Hz

Tensión de salida : 25,0 V

Corriente de salida : 0,5 A

Potencia de salida : 12,5 W (25,0 V); 14,5 W (29,0 V)

Eficiencia activa promedio : 86.94 % (25.0 V); 87.19 % (29.0 V)

Eficiencia a carga baja (10%) : 73,68 % (25,0 V); 73,13 % (29,0 V)

Consumo de energía sin carga : 0,06 W (25,0 V); 0,06 W (29,0 V)

Español

Resolución de problemas

Si aparecen problemas de funcionamiento, consulte la siguiente tabla. Si los problemas no se pueden resolver como se indica en Solución, contacte con el fabricante.

Problema Causas posibles Solución
El producto no funciona	Alimentación InterrumpidaBatería vacía	Compruebe la fuente de alimentaciónRecargue las baterías
El aparato no absorbe el polvo o la potencia de succión es escasa	Los filtros están bloqueados por polvoEl depósito de polvo está llenoTubo obstruido	Limpie y lave los filtrosVacíe el contenedor de polvoElimine los residuos del tubo
El cepillo no funciona	El cepillo está bloqueado con pelusas	Elimine las pelusas con unas tijeras
Cuesta mover la boquilla para suelos o está atascada	Las ruedas están bloqueadas con pelusas	Elimínelas con cuidado empleando un destornillador plano

Adaptador de alimentación

Importado por: Imtron GmbH

Número de registo commercial : HRB 4580

Modelo : MC2805B-V
