INSTRUKCJA OBSŁUGI AirMonitor FRESH Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Stosowanie zgodne z przeznaczeniem

Miernik ten wyświetla stężenie lotnych związków organicznych (LZO) w powietrzu wewnętrznym, obliczoną zawartość eCO₂ (stężenie równoważne CO₂) oraz zmierzoną wilgotność. W przypadku podwyższonego stężenia LZO i eCO₂ użytkownik otrzymuje sygnał wizualny i dźwiękowy, a tym samym zalecenie dotyczące wentylacji. W przypadku niskiego stężenia LZO i eCO₂, wysoka jakość powietrza w pomieszczeniu jest oznaczona łatwym do zrozumienia symbolem. Urządzenie ostrzega również o zbyt wysokiej lub niskiej wilgotności powietrza. Inne funkcje urządzenia to pomiar temperatury otoczenia i wyświetlanie godziny. Urządzenie pomiarowe nadaje się do stosowania w normalnych gospodarstwach domowych, w których często przebywają ludzie i odbywa się codzienne wietrzenie, ponieważ urządzenie wielokrotnie się rekalibruje.

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfikacji.
  – Nie modyfikować konstrukcji urządzenia.
  – Nie należy narażać urządzenia na obciążenia mechaniczne, ekstremalne temperatury oraz silne wibracje.
  – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji.
  – Urządzenia można używać wyłącznie w zamkniętych pomieszczeniach. Narażenie na działanie wilgoci lub deszczu grozi porażeniem prądem elektrycznym.
  – Używać wyłącznie oryginalnych akcesoriów. W przypadku stosowania nieodpowiednich akcesoriów wygasa gwarancja.
• Pod żadnym pozorem nie stosować przedłużaczy lub podobnych akcesoriów niezatwierdzonych przez producenta w połączeniu z ładowarką, ponieważ może to prowadzić do ryzyka wystąpienia pożaru, porażenia prądem elektrycznym lub obrażeń u osób.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Urządzenie pomiarowe spełnia przepisy i ograniczenia dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej zgodnie z dyrektywami 2014/35/EU (niskie napięcie / LVD) i 2014/30/EU (kompatybilność elektromagnetyczna / EMC).

- Umarex GmbH & Co KG niniejszym oświadcza, że urządzenie elektryczne AirMonitor FRESH jest zgodne z wymogami i innymi postanowieniami europejskiej dyrektywy niskonapięciowej 2014/35/UE (LVD) oraz dyrektywy EMC 2014/30/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: https://laserliner.com

Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

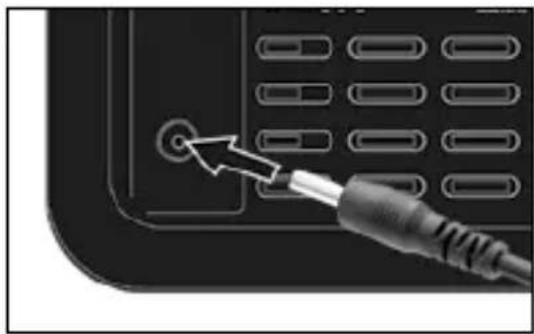

Praca z urządzeniem sieciowym

Urządzenie jest zasilane za pomocą dołączonego zasilacza.

a Przycisk zegara do ustawiania czasu

b Przycisk trybu nocnego do przyciemniania wyświetlacza w nocy

c Przycisk alarmu WŁ/WYŁ Przycisk trybu godzinowego do przełączania na tryb 12/24 godz.

d Podłączenie zasilacza sieciowego

1 Wskaźnik LZO – zielony pasek: dobra jakość powietrza w pomieszczeniu

2 Wskaźnik wartości zmierzonej LZO (lotnych związków organicznych)

3 Wskaźnik LZO – czerwony pasek: Zalecenie dotyczące wentylacji

4 Wyświetlanie czasu w trybie 12/24-godzinnym

5 Wskazanie temperatury Jednostka miary °C

6 WskaźnikeCO _2 – zielony pasek: dobra jakość powietrza w pomieszczeniu

7 Wskaźnik wartości zmierzonej dwutlenku węgla eCO₂

8 Wskaźnik eCO₂ – czerwony pasek: Zalecenie dotyczące wentylacji

9 Wskaźnik rH% – zielony pasek: Wilgotność powietrza OK

10 Wskaźnik rH% – zielony pasek: Wilgotność powietrza OK

11 Wskaźnik rH% – czerwony pasek: Zbyt wysoka wilgotność powietrza (niszczy konstrukcję budynku), niska (negatywnie wpływa na zdrowie)

Symbolika

Dobra jakość powietrza w pomieszczeniu

Zalecenie dotyczące wentylacji

Alarm WYŁ

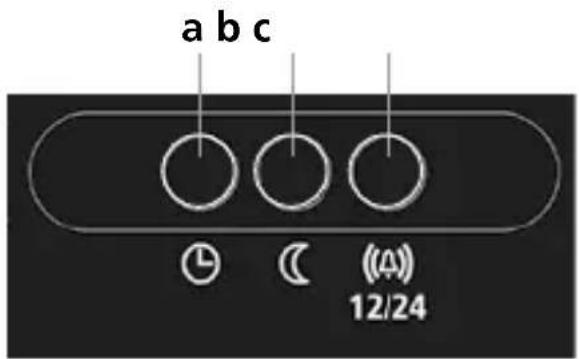

Ustawienie czasu

1) Naciśnij i przytrzymaj przycisk "Zegar" (a) przez 3 sekundy. Wyświetlacz godziny miga.
2) Naciśnij przycisk "Zegar" (a), aby zmienić ustawienie na minuty.
3) Ustawianie godziny/minuty za pomocą przycisków "Tryb nocny" (b) i "Alarm" (c).

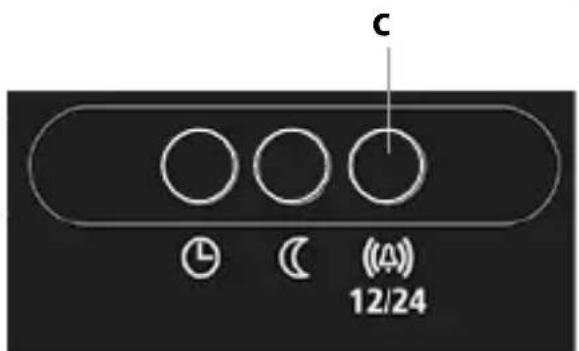

Aktywacja alarmu LZO, eCO₂ i wilgotności powietrza poprzez naciśnięcie przycisku „Alarm” (c).

C 12/24

Kalibracja

Pierwsze uruchomienie

Podczas pierwszego uruchomienia urządzenie przełącza się w tryb automatycznej kalibracji 12-godzinnej. W tym okresie odczyty LZO stają się coraz bardziej precyzyjne i wiarygodne.

Warunkiem powodzenia automatycznej kalibracji jest dobra wentylacja w miejscu montażu urządzenia, około 10 minut raz na 12 godzin automatycznej kalibracji.

Zasilanie musi być stale podtrzymywane; w przypadku przerwy następuje ponowne uruchomienie trybu automatycznej kalibracji.

Przy każdym włączeniu czujnik nagrzewa się do jednej minuty. Tymczasem urządzenie nie pokazuje żadnych odczytów.

Jeśli na wyświetlaczu pojawią się 4 kreski, to nie ma kalibracji lub została ona przerwana.

Jeśli na wyświetlaczu pojawią się 2 kreski, kalibracja jest obecna.

Reset

Dobrze jest zresetować kalibrację po urlopie i/lub długim okresie bez wie-trzenia poprzez przytrzymanie "przycisku zegara" (a) i "przycisku alarmu" (c) przez ponad 5 sekund. Usuwa to poprzednią kalibrację i powoduje ponowne rozpoczęcie kalibracji.

Kopia zapasowa czasu i wartości kalibracji

Czas i wartości kalibracji są zapisywane przez 30 minut, jeśli urządzenie nie jest podłączone do sieci.

Po 30 minutach od odłączenia od sieci, kalibracja i czas przestają być obecne. Po tym następuje ponowna kalibracja czujnika, a czas musi zostać zresetowany.

Objaśnienie LZO i eCO₂

Zawartość LZO w powietrzu podawana jest w jednostce części na miliard (parts per billion, w skrócie ppb). Urządzenie pomiarowe ocenia zawartość lotnych związków organicznych zgodnie z oficjalnymi zaleceniami Federalnej Agencji Ochrony Środowiska jako higienicznie nieszkodliwą lub higienicznie szkodliwą.

Zawartość eCO₂ w powietrzu podawana jest w jednostce części na milion (parts per million, w skrócie ppm). Czujnik LZO nie może bezpośrednio wykrywać CO₂. Dlatego wartość eCO₂ jest stężeniem równoważnym CO₂, które czujnik oblicza w oparciu o inne istotne parametry.

Wskaźnik

Pomiar	Wskaźnik kolorowy	Wartość Symbol Sygnał Zalecenie
LZO (PPB)	zielony 0 ... 400 ppb
	czerwony > 400 ppb Wentylacja
eCO2 (PPM)	zielony 0 ... 999 ppm		[xwwd]
	czerwony	≥ 1000 ppm Wentylacja
rH% Wilgotność powietrza	zielony 30 % ... 65 %
	czerwony < 30 % lub > 65 % Wentylacja

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników.

Przechowywać urządzenie w czystym, suchym miejscu.

Wszystkie prace konserwacyjne mogą być przeprowadzane wyłącznie przez wykwalifikowany personel konserwacyjny. Serwisowanie jest wymagane, jeśli urządzenie zostało w jakikolwiek sposób uszkodzone, np. przewód zasilający lub wtyczka są uszkodzone, na urządzenie rozłano płyn lub wpadły do niego jakieś przedmioty, urządzenie zostało wystawione na działanie deszczu lub wilgoci, nie działa normalnie lub zostało upuszczone.

Dane techniczne (Zmiany zastrzeżone. Rev22W48)
Mierzona wartość Stężenie LZO	Stężenie eCO2, Temperatura otoczenia, Wilgotność powietrza
Obszar wyświetlania LZO 0 ...	9999 ppb
Obszar wyświetlania eCO2 400	... 9999 ppm
Temperatura otoczeniaZakres pomiarowyDokładność	-9,9°C ... 50°C± 1°C
Wilgotność powietrza (względna)Zakres pomiarowyDokładność (bezwzględna)	1% ... 99%± 3% (30% ... 70%)± 5% (0% ... 30%, 70% ... 100%)
Typ czujnika	Wielopikselowy czujnik gazu
Zasilanie	Zasilacz 5V/DC / 1A
Warunki pracy	0°C ... 40°C, wilgotność powietrza maks.80% wilgotności względnej, bez skraplania, wysokość robocza maks. 2000 m nad punktem zerowym normalnym)
Warunki przechowywania	-10°C ... 60°C, wilgotność powietrza maks. 80% rH, bez skraplania
Wymiary (S x W x G) 90 x 91 x	33 mm
Masa 126 g (bez zasilacza sieci	owego)

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: https://laserliner.com
