HG07784 - Stacja ładująca USB TRONIC - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia HG07784 TRONIC w formacie PDF.
| Typ produktu | Stacja ładująca USB |
| Marka | Tronic |
| Model | HG07784 |
| Wymiary | 94 x 90 x 21 mm |
| Waga | 210 g (urządzenie główne) |
| Zasilanie wejściowe | 100-240 V~, 2 A, 50/60 Hz |
| Całkowita moc wyjściowa | 65 W maks. |
| Porty USB | 1 x USB-C (PD, 45 W maks.), 2 x USB-A (12 W maks. na port) |
| Prąd wyjściowy USB-A | 2,4 A na port (łącznie 4,0 A) |
| Prąd wyjściowy USB-C | 3,0 A (5-15 V), 2,25 A (20 V) |
| Średnia sprawność aktywna | 86,00% |
| Sprawność przy niskim obciążeniu (10%) | 74,00% |
| Pobór mocy bez obciążenia | 0,30 W |
| Klasa ochronności | II (podwójna izolacja) |
| Długość przewodu zasilającego | 1,2 m |
| Temperatura pracy | 0 - 35 °C, 40-85% RH |
| Temperatura przechowywania | 0 - 45 °C, 10-70% RH |
| Przeznaczenie | Ładowanie urządzeń USB w suchych pomieszczeniach |
| Zawartość opakowania | Stacja ładująca, przewód zasilający, instrukcja obsługi |
| Konserwacja i czyszczenie | Odłączyć, czyścić suchą lub lekko wilgotną szmatką, nie używać środków żrących |
| Bezpieczeństwo | Nie narażać na kontakt z wodą, nie otwierać, używać wyłącznie w pomieszczeniach, odłączać podczas burz |
| Gwarancja | 3 lata od daty zakupu |
Często zadawane pytania - HG07784 TRONIC
Pytania użytkowników dotyczące HG07784 TRONIC
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Stacja ładująca USB w formacie PDF za darmo! Znajdź swoją instrukcję HG07784 - TRONIC i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. HG07784 marki TRONIC.
INSTRUKCJA OBSŁUGI HG07784 TRONIC
Uwagi dotyczące obsługi i bezpieczeństwa
CZ
NABÍJECÍ USB STANICE

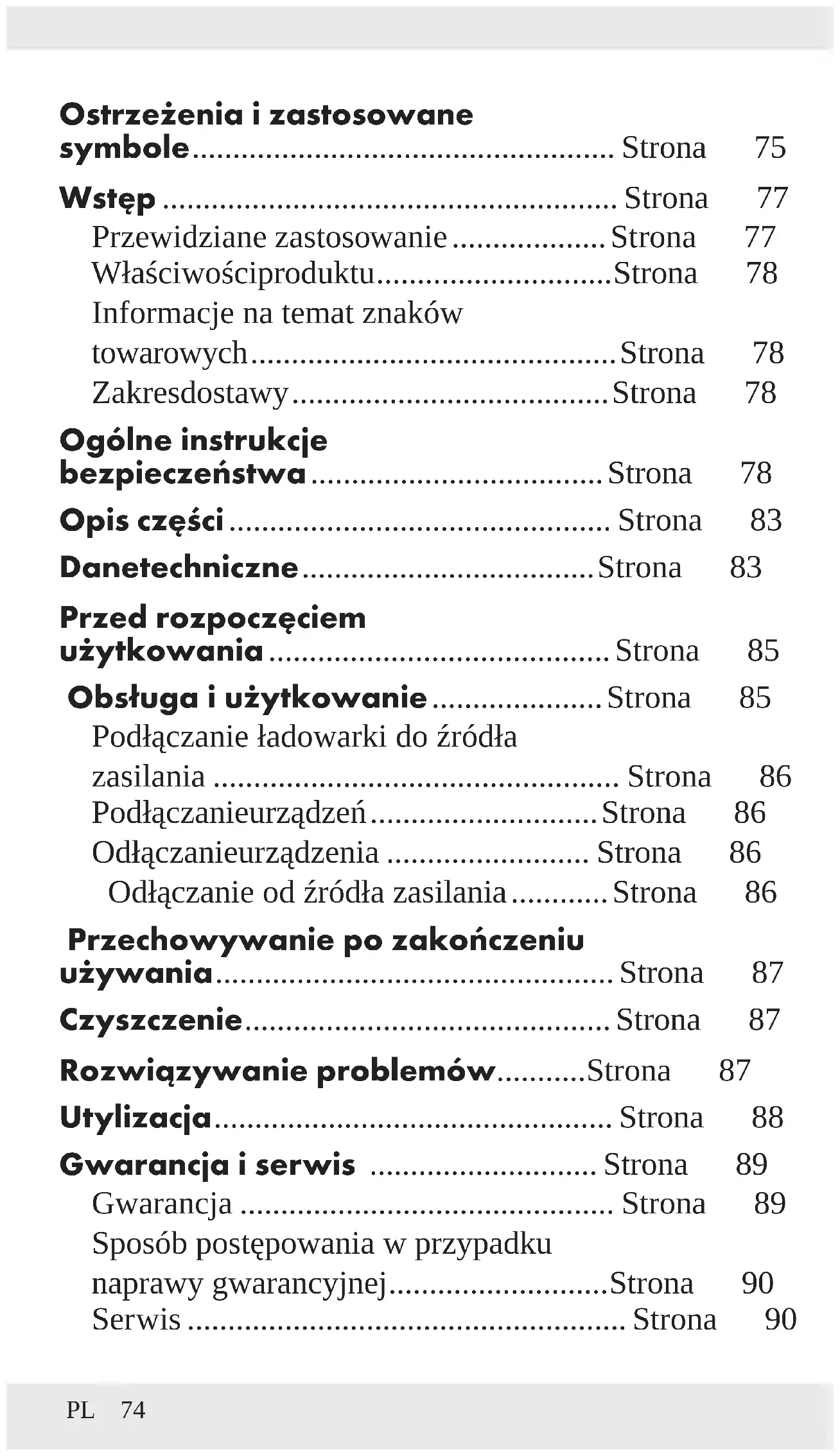

Uwagi dotyczące obsługi i bezpieczeństwa Strona 74
CZ
Ostrzeżenia i zastosowane symbole...... Strona 75
Wstęp ...... Strona 77 Przewidziane zastosowanie ...... Strona 77 Właściwościproduktu ...... Strona 78 Informacje na temat znaków towarowych ...... Strona 78 Zakresdostawy ...... Strona 78
Ogólne instrukcje bezpieczeństwa...... Strona 78
Opis części ...... Strona 83 Danetechniczne ...... Strona 83
Przed rozpoczęciem użytkowania ...... Strona 85
Obstuga i użytkowanie...... Strona 85
Podłączanie ładowarki do źródła zasilania ...... Strona 86 Podłączanieurządzeń ...... Strona 86 Odłączanieurządzenia ...... Strona 86 Odłączanie od źródła zasilania ...... Strona 86
Przechowywanie po zakończeniu używania.... Strona 87 Czyszczenie.... Strona 87
Rozwiązywanie problemów......Strona 87
Utylizacja...... Strona 88
Gwarancja i serwis ...... Strona 89 Gwarancja ...... Strona 89 Sposób postępowania w przypadku naprawy gwarancyjnej......Strona 90 Serwis ...... Strona 90
| Ostrzeżenia i zastosowane symbolePokazane symbole są stosowane w tych instrukcjach obstugi, na opakowaniu i na urządzeniu. | |
![]() | NIEBEZPIECZEŃSTWO! Ten symbol ze słowem „NIEBEZPIECZEŃSTWO” oznacza wysokie ryzyko niebezpieczeństwa, które w razie wystąpienia będzie skutkować poważnymi obrażeniami lub śmiercią. |
![]() | OSTRZEŻENIE! Ten symbol ze słowem "OSTRZEŻENIE" oznacza średnie ryzyko niebezpieczeństwa, które, jeśli nie zostanie uniknięte, spowoduje poważne obrażenia lub śmierć. |
![]() | PRZESTROGA! Ten symbol ze słowem „PRZESTROGA” oznacza niskie ryzyko niebezpieczeństwa, które w razie wystąpienia może skutkować lekkimi lub średnimi obrażeniami. |
![]() | UWAGA! Ten symbol ze słowem „UWAGA” oznacza możliwe uszkodzenie mienia. W razie niezastosowania się może dojść do uszkodzenia mienia. |
![]() | UWAGA: Ten symbol ze słowem „UWAGA” oznacza dodatkowe przydatne informacje. |
![]() | Produktu można używać wyłącznie w suchych pomieszczeniach. |
![]() | Klasa bezpieczeństwa IIProdukt jest wyposażony w podwójną izolację i nie wymaga potączenia bezpieczeństwa z uziemieniem. |
![]() | Prąd zmienny/napięcie |
![]() | Prąd stały/napięcie |
![]() | Znak CE wskazuje zgodność z odpowiednimi Dyrektywami UE dotyczącymi tego produktu. |
Smart Fast Charge | Technologia optymalizacji czasu ładowania. |
![]() | Ten symbol oznacza konieczność zapoznania się z instrukcją obsługi przed rozpoczęciem korzystania z produktu. |
STACJA ŁADUJĄCA USB
●Wstep
Gratulujemy Państwu zakupu nowego produktu. Tym samym zdecydowali się Państwo na zakup produktu wysokiej jakości. Instrukcja obsługi jest częścią tego produktu. Zawiera ona ważne wskazówki dotyczące bezpieczeństwa, użytkowania i utylizacji. Przed pierwszym użyciem produktu należy zapoznać się ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Używać produktu wyłącznie zgodnie z jego poniżej opisanym przeznaczeniem. W przypadku przekazania produktu innej osobie należy dołączyć do niego całą jego dokumentację.
Przewidzianezastosowanie
Ten STACJA ŁADUJĄCA USB (zwany dalej „produktem”) jest urządzeniem technologii informacyjnej, przeznaczonym do ładowania i obsługi urządzeń USB, ładowanych lub obstugiwanych domyślnie przez port USB. Po podłączeniu do ładowarki USB zgodne urządzenia są automatycznie wykrywane i zasilane prądem o odpowiednim napięciu i natężeniu wyjściowym.
Produkt nie nadaje się do użytku komercyjnego. Producent nie ponosi odpowiedzialności za szkody spowodowane używaniem urządzenia niezgodnie z przeznaczeniem.
Właściwościproduktu
Produkt ma 4 porty USB o łącznej, maksymalnej mocy wyjścia 65 W. Jeżeli w tym samym czasie używanych jest kilka portów USB, maksymalna moc wyjścia to 20 W dla portów USB typu A 2, a każdy port obsługuje maks. wyjście 2,4 A/ 12 W.
Dla poru USB typu C 1, maksymalna moc wyjścia to 45 W.
- Informacje na temat znaków towarowych
■ ⑧ to USBistrzeżony znak towarowy organizacji USB Implementers Forum, Inc.
Znak towarowy i nazwa handlowa Smart Fast Charge są własnością odpowiednich właścicieli.
Znak towarowy i nazwa handlowa Tronic są własnością ich odpowiednich właścicieli.
■ Pozostałe nazwy i produkty są znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich właścicieli.
Zakresdostawy
1 x stacja ładująca USB
1 x kabel zasilający
1 x instrukcja obstugi
⚠ Ogólne instrukcje bezpieczeństwa
Przed rozpoczęciem korzystania z produktu należy zapoznać się ze wszystkimi informacjami dotyczącymi bezpieczeństwa i instrukcjami użytkowania! W
przypadku przekazywania tego produktu innej osobie należy dołączyć do niego całą dokumentację!

NIEBEZPIECZEŃSTWO!
ZAGROŻENIE ŻYCIA I RYZYKO WYPADKU DOTYCZĄCE NIEMOWLĄT I DZIECI!
Ryzyko uduszenia!
Nie należy nigdy pozostawiać dzieci bez nadzoru, gdy w pobliżu znajdują się materiały opakowania. Ich obecność wiąże się z ryzykiem uduszenia. Dzieci nie zdają sobie często sprawy z zagrożeń. Materiały opakowania to nie zabawka.
Produkt ten może być używany przez dzieci w wieku co najmniej 8 lat, a także przez osoby o ograniczonej sprawności fizycznej, sensorycznej lub umystowej albo nieposiadające odpowiedniego doświadczenia i/lub wiedzy, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznej obsługi produktu oraz zrozumieją związane z tym zagrożenia. Nie wolno pozwalać dzieciom na bawienie się produktem. Dzieci nie mogą czyścić produktu ani wykonywać czynności konserwacyjnych bez nadzoru. Produkt ten nie jest zabawką.

NIEBEZPIECZEŃSTWO!
- Zagrożenie życia wskutek porażenia prądem! Produkt należy trzymać z dala od wilgoci, wilgotnych miejsc oraz kapiącej i rozpryskiwanej wody!
- Nie należy nigdy otwierać produktu! Otwarcie produktu grozi porażeniem prądem.
- Wszystkie czynności serwisowe powinny być wykonywane przez wykwalifikowanych pracowników serwisu. Czynności serwisowe
są wymagane w przypadku jakiegokolwiek uszkodzenia produktu, np. jeśli do środka dostat się przedmiot lub rozlany płyn, jeśli produkt został wystawiony na działanie deszczu lub wilgoci, nie działa prawidłowo albo został upuszczony.
OSTRZEŻENIE!
- Produkt należy odłączać od zasilania podczas burz i w przypadku długotrwałego nieużywania.
- W celu odłączenia od gniazda elektrycznego należy chwytać za wtyczkę zasilającą. Nie wolno ciągnąć za kabel zasilający.
- Wtyczki zasilającej nie należy nigdy dotykać mokrymi rękoma, ponieważ mogłoby to doprowadzić do zwarcia lub porażenia prądem.
- Na kablu zasilającym nie wolno stawiać mebli ani podobnych przedmiotów, a także należy upewnić się, że nie zostanie on zaklinowany.
- Na kablu zasilającym nie należy nigdy robić żadnych węzłów, a także nie należy wiązać go z innymi kablami.
- Uszkodzony kabel zasilający lub wtyczka mogą być przyczyną pożaru lub porażenia prądem. Kabel zasilający i wtyczkę należy regularnie sprawdzać. Nie wolno korzystać z uszkodzonego kabla zasilającego lub wtyczki.
- Używane gniazdo elektryczne musi być łatwo dostępne, aby w nagłym wypadku można było szybko odłączyć wtyczkę zasilającą.
- W celu całkowitego odłączenia produktu od zasilania należy wyjąć wtyczkę zasilającą z gniazda elektrycznego. Wtyczka zasilająca pełni funkcję separatora. W trybie gotowości zużywana
jest nieznaczna ilość energii.
- W przypadku zauważenia nietypowego dźwięku, dymu lub podobnych budzących wątpliwości objawów należy niezwłocznie wyjąć wtyczkę zasilającą z gniazda elektrycznego oraz odłączyć wszystkie urządzenia od produktu. Przed ponownym użyciem produkt powinien zostać sprawdzony przez wykwalifikowaną osobę.
⚠️ OSTRZEŻENIE!
- Przed rozpoczęciem użytkowania tego produktu należy sprawdzić, czy jego napięcie wejściowe jest zgodne z napięciem lokalnej sieci elektrycznej.
- Produkt może być używany wyłącznie w suchych pomieszczeniach.
- Przed przystąpieniem do czyszczenia produkt należy odłączyć od gniazda elektrycznego.
- Gniazdo wyjścia powinno być zainstalowane w pobliżu urządzenia i łatwo dostępne.
- Produkt ten nie zawiera żadnych części, które mogłyby być serwisowane przez użytkownika.
- Na produkcie ani obok niego nie wolno umieszczać zapalonych świeczek ani innych źródeł otwartego ognia.
- Przed każdym użyciem należy sprawdzić produkt i akcesoria pod kątem uszkodzeń. Nie należy nigdy używać uszkodzonego urządzenia.
- Produktu nie wolno używać w pobliżu źródeł ciepła, takich jak kaloryfery i inne urządzenia generujące ciepło!
⚠ UWAGA! Należy upewnić się, że:
- produkt nie jest wystawiony na działanie jasnego sztucznego światła.
- produkt jest chroniony przed rozpryskiwaną lub kapiącą wodą i korozyjnymi płynami, a także że nie jest używany w pobliżu wody. W szczególności produktu nie należy nigdy zanurzać w płynach; na produkcie ani w jego pobliżu nie wolno stawiać naczyń z płynami, takich jak wazony lub napoje.
- produkt nie jest używany bezpośrednio przy źródłach pół magnetycznych (np. głośnikach).
- do produktu nie dostaty się żadne przedmioty.
- produkt nie jest wystawiany na działanie ekstremalnych zmian temperatury, ponieważ mogłoby to być przyczyną kondensacji i zwarć elektrycznych. Jeśli jednak doszło do wystawienia produktu na działanie ekstremalnych zmian temperatury, przed rozpoczęciem użytkowania należy poczekać (ok. 2 godzin), aż produkt osiągnie temperaturę otoczenia.
- produkt nie jest wystawiany na działanie nadmiernych wstrząsów ani wibracji.
- podłączone kable są poprowadzone w taki sposób, że nikt na nich nie stanie ani nikt się o nie nie potknie. Istnieje ryzyko obrażeń.
- na kablu nie ma żadnych przedmiotów, a także że kable nie leżą na ostrych krawędziach, ponieważ mogłoby to doprowadzić do ich uszkodzenia.
- kabel zasilający został zabezpieczony przed nadeptywaniem, przygniataniem i zaginaniem, zwłaszcza przy wtyczkach, gniazdach elektrycznych i punkcie wyprowadzenia z produktu.
Opisczęści
Należy zapoznać się z rozkładaną stronę.
1 Port USB typu C
2 Porty USB typu A
3 Koncentrator ładowania USB
4 Gniazdo kabla zasilającego
5 Złącze kabla zasilającego
6 Kabel zasilający
7 Wtyczka zasilania
●Danetechniczne
Nazwa producenta lub OWIM GmbH & Co. KG znak towarowy, numer HRA 721742
w rejestrze handlowym Stiftsbergstraße 1, 74167 i adres: Neckarsulm, NIEMCY
Identyfikator modelu: HG07784
Napięcie i prąd wejścia: 100 - 240 V \~, 2 A
Częstotliwość wejścia prądu zmiennego: 50 / 60 Hz
Napięcie wyjścia USB typu A (porty 2): 5,0 V
| Prąd wyjścia USB typuA (porty 2): | 2,4 A (na port USB)4,0 A (łącznie) |
| Prąd wyjścia USB typuC (port PD* 1): | 3,0 A (dla 5,0-15,0 V) ==2,25 A (dla 20,0 V == |
| Łączna moc wyjścia: | 65,0 W (USB Type A i C)12,0 W, 5,0 V ==2,4 A(USB Type A)20,0 W, 5,0 V =4,0 A(USB Type A, łączna)15,0 W, 5,0 V =3,0 A,lub 27,0 W, 9.0 V ==3,0 A, lub 36,0 W, 12,0V =3,0 A, lub 45,0 W,15,0 V =3,0 A, lub45,0 W, 20,0 V ==2,25 A (USB Type C) |
| Średnia skutecznośćprzy aktywności: | 86,00 % |
| Skuteczność przy niskimobciążeniu (10 %): | 74,00 % |
| Zużycie energii bezobciążenia: | 0,30 W |
| Klasa ochronności: | II / □ |
| Wymiary: ok. 94 x 90 x 21 mm | |
| Waga (urządzeniegłówne): ok. 210 g | |
| Temperatura robocza: | 0 do 35 °C, wilgotnośćwzględna 40 do 85 % |
Temperatura przechowywania: 0 do 45°C
Wilgotność (bez kondensacji): 10 do 70 %
Długość kabla zasilającego: około 1,2 m
i UWAGA: Dane techniczne i wygląd mogą ulec zmianie bez powiadomienia.
*Power Delivery (PD) to najnowocześniejsza technologia, która umożliwia bardzo szybkie ładowanie dla wszystkich urządzeń zgodnych z PD, włącznie z mobilnymi urządzeniami Apple iPhone i Samsung Android.
- Przed rozpoczęciem użytkowania
i UWAGA:
- Należy wypakować wszystkie elementy i zdjąć całkowicie materiały opakowania.
- Przed rozpoczęciem użytkowania należy sprawdzić, czy zawartość opakowania jest kompletna i nieuszkodzona!
- W razie zauważenia uszkodzenia lub braku jakiegokolwiek elementu należy skontaktować się ze sprzedawcą w miejscu zakupu produktu.
- Obstuga i użytkowanie
⚠️ UWAGA! RYZYKO PRZEGRZANIA! łączne zużycie energii wszystkich podłączonych urządzeń nie może przekraczać 65 W (USB typu A 20 W 2 i USB typu C 45 W 1).

UWAGA! Produkt używany przy maksymalnym obciążeniu może się nagrzewać. Jest to normalne zjawisko, ponieważ w takich warunkach produkt zużywa więcej energii i generuje tym samym więcej ciepła.

Podłączanie ładowarki do źródła zasilania
Podłącz złącze kabla zasilającego gniazda kabla zasilającego 4.
Wóż wtyczkę zasią do łatwo dostępnego gniazda elektrycznego. Wymagania dotyczące napięcia można znaleźć w części „Dane techniczne”.

Podłączanie urządzeń
Podłącz wtyczki USB swoich urządzeń do wymaganego portu USB (USB typu A 2 lub USB typu C 1). Automatycznie ustawiane jest napięcie ładowania/prąd ładowania, optymalne dla podłączanego urządzenia.

Odłączanie urządzenia
■ Po zakończeniu ładowania wystarczy odłączyć wtyczkę USB urządzenia od produktu.

Odtączanie od źródła zasilania
Chwyć wtyczkę zasilącowyjmii ją z gniazda elektrycznego. Nie ciągnij za kabel zasilający 6.
●Przechowywanie po zakończeniu używania
Produkt należy przechowywać w suchym, zabezpieczonym przed kurzem miejscu, które nie jest wystawione na działanie bezpośredniego światła słonecznego.
Czyszczenie
- Przed rozpoczęciem czyszczenia należy odłączyć produkt od gniazda elektrycznego i wyjąć wszystkie wtyczki!
- Należy uważać, aby podczas czyszczenia do produktu nie dostała się wilgoć, która mogłaby doprowadzić do wymagającego naprawy uszkodzenia produktu.
- Do czyszczenia produktu można używać tylko czystej, suchej szmatki i nie należy nigdy stosować korozyjnych płynów/środków czyszczących mogących zarysować powierzchnię. Uporczywe zabrudzenia można usuwać lekko zwilżoną szmatką z dodatkiem łagodnego środka czyszczącego.
●Rozwiązywanie problemów
Co należy zrobić, gdy urządzenia zewnętrzne nie pobierają energii z produktu?
■ Sprawdź podłączenie kabla zasilającego do gniazda elektrycznego i produktu.
■ Sprawdź podłączenie kabla USB (niedołączony) do urządzenia zewnętrznego i produktu.
Upewnij się, że gniazdo ładowania urządzenia zewnętrznego działa prawidłowo.
Co należy zrobić, gdy urządzenie ładuje się bardzo wolno?
■ Sprawdź, czy urządzenie nie zostało podłączone do niewłaściwego portu USB.
●Utylizacja
Opakowanie:
Opakowanie wykonane jest z materiałów przyjaznych dla środowiska, które można przekazać do utylizacji w lokalnym punkcie przetwarzania surowców wtórnych.

Przy segregowaniu odpadów prosimy zwrócić uwagę na oznakowanie materiałów opakowaniowych, oznaczone są one skrótami (a) i numerami (b) o następującym znaczeniu: 1–7: Tworzywa sztuczne / 20–22: Papier i tektura / 80–98: Materiały kompozytowe.
Produkt:

Informacji na temat możliwości utylizacji wyeksploatowanego produktu udziela urząd gminy lub miasta.

Znajdujący się obok symbol przekreślonego pojemnika na śmieci na kołach pokazuje, że produkt podlega dyrektywie 2012/19/UE. Dyrektywa ta mówi, że produkt na koniec swojego czasu użytkowania nie może być usuwany ze zwykłymi odpadami domowymi, lecz musi zostać oddany do specjalnie
utworzonych skupów, punktów zbiorczych lub zakładów utylizacji.
Ta utylizacja jest bezpłatna.
Należy chronić środowisko i usuwać odpady w odpowiedni sposób.

Produkt nadaje się do recyclingu, podlega poszerzonej odpowiedzialności producenta i jest osobno zbierany.
●Gwarancja i serwis
Gwarancja
Produkt wyprodukowano według wysokich standardów jakości i poddano skrupulatnej kontroli przed wysytką. W przypadku wad produktu nabywcy przystugują ustawowe prawa. Gwarancja nie ogranicza ustawowych praw nabywcy produktu.
Produkt objęte jest 3 gwarancją, licząc od daty zakupu. Gwarancja wygasa w razie zawinionego przez użytkownika uszkodzenia produktu, niewłaściwego użycia lub konserwacji.
W przypadku wystąpienia w ciągu 3 lat od daty zakupu wad materiałowych lub fabrycznych, dokonujemy - według własnej oceny - bezpłatnej naprawy lub wymiany produktu.
Świadczenie gwarancyjne obejmuje wady materiałowe i fabryczne. Gwarancja nie obejmuje części produktu ulegających normalnemu zużyciu, uznawanych za części zużywalne (np. baterie) oraz uszkodzeń części tamliwych, np. przełączników, akumulatorów lub wykonanych ze szkła.
Zgodnie z Kodeksem Cywilnym art. 581 §1 wraz z wymianą urządzenia lub ważnej części czas gwarancji rozpoczyna się na nowo.
- Sposób postępowania w przypadku naprawy gwarancyjnej
Aby zapewnić szybkie rozpatrzenie Państwa wniosku, prosimy stosować się do następujących wskazówek:
Przed skontaktowaniem się z działem serwisowym należy przygotować paragon i numer artykułu (IAN 386223_2110) jako dowód zakupu.
Numery artykułów można znaleźć na tabliczce znamionowe, na grawerunku, na stronie tytułowej jego instrukcji (na dole po lewej stronie) lub jako naklejkę na stronie odwrotnej lub spodniej.
W razie wystąpienia błędów w działaniu lub innych wad, należy skontaktować się najpierw z wymienionym poniżej działem serwisowym telefonicznie lub pocztą elektroniczną.
Produkt uznany za uszkodzony można następnie z dotączeniem dowodu zakupu (paragonu) i podaniem, na czym polega wada i kiedy wystąpiła, przestać bezpłatnie na podany Państwu adres serwisu.
Serwis
PL SerwisPolska
Tel.: 0080 04911946
E-Mail: owim@lidl.pl










Smart Fast Charge
