Termék típusa	USB töltőállomás
Márka	Tronic
Modell	HG07784
Méretek	94 x 90 x 21 mm
Súly	210 g (fő készülék)
Bemeneti tápegység	100-240 V~, 2 A, 50/60 Hz
Teljes kimeneti teljesítmény	max. 65 W
USB portok	1 x USB-C (PD, max. 45 W), 2 x USB-A (max. 12 W portonként)
USB-A kimeneti áram	2,4 A portonként (összesen 4,0 A)
USB-C kimeneti áram	3,0 A (5-15 V), 2,25 A (20 V)
Átlagos aktív hatásfok	86,00 %
Alacsony terhelés hatásfoka (10 %)	74,00 %
Terhelés nélküli fogyasztás	0,30 W
Védelmi osztály	II (kettős szigetelés)
Tápkábel hossza	1,2 m
Üzemi hőmérséklet	0 - 35 °C, 40-85 % relatív páratartalom
Tárolási hőmérséklet	0 - 45 °C, 10-70 % relatív páratartalom
Rendeltetésszerű használat	USB-eszközök töltése száraz beltéri környezetben
A csomag tartalma	Töltőállomás, tápkábel, használati útmutató
Karbantartás és tisztítás	Húzza ki a dugót, tisztítsa száraz vagy enyhén nedves ruhával, ne használjon maró hatású anyagokat
Biztonság	Ne tegye ki víznek, ne nyissa fel, csak beltéren használja, vihar idején húzza ki a dugót
Garancia	3 év a vásárlás dátumától számítva

Gyakran ismételt kérdések - HG07784 TRONIC

Milyen eszközöket tölthetek ezzel az állomással?

Tölthet bármely USB-kompatibilis eszközt (okostelefonok, táblagépek stb.), amely összesen legfeljebb 65 W-ot igényel. A termék automatikusan érzékeli a megfelelő feszültséget és áramerősséget.

Mekkora a maximális teljesítmény USB-portonként?

Az USB-A portok portonként legfeljebb 12 W-ot (2,4 A) biztosítanak, a két port együttes maximuma 20 W. Az USB-C port a PD (Power Delivery) profiltól függően akár 45 W-ot is képes leadni.

Hogyan kell csatlakoztatni és leválasztani az állomást?

Csatlakoztassa a tápkábelt az állomáshoz, majd egy hálózati aljzathoz. Leválasztáskor a dugót húzza, ne a kábelt. Vihar vagy hosszabb nem használat esetén mindig húzza ki a dugót.

Mit tegyek, ha egy eszköz nem töltődik?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik-e, és a hálózati aljzat működik-e. Ellenőrizze továbbá az eszköz és az állomás közötti USB-csatlakozást, és győződjön meg arról, hogy az eszköz töltőportja működőképes.

Miért töltődik lassan az eszközöm?

Győződjön meg arról, hogy a megfelelő USB-portot használja. Az USB-A portok 12 W-ra korlátozottak, míg az USB-C port akár 45 W-ot is biztosíthat, ha az eszköz PD-kompatibilis. Ellenőrizze azt is, hogy az USB-kábel megfelelő-e.

Használhatom az állomást a szabadban?

Nem, az állomás kizárólag száraz beltéri használatra készült. Kerülje a nedvességet, a fröccsenő vizet és a közvetlen napfényt.

Hogyan tisztítsam az állomást?

Tisztítás előtt mindig húzza ki az állomást a dugóból. Használjon száraz vagy enyhén nedves ruhát. Soha ne használjon súroló vagy maró hatású anyagokat, és kerülje, hogy nedvesség kerüljön a belsejébe.

Mennyi a készenléti fogyasztás?

A terhelés nélküli elektromos fogyasztás 0,30 W. Javasoljuk, hogy használaton kívül húzza ki az állomást az energia megtakarítása érdekében.

Mit tegyek meghibásodás esetén?

Azonnal húzza ki az állomást és az összes csatlakoztatott eszközt. Vegye fel a kapcsolatot az ügyfélszolgálattal a kézikönyvben megadott elérhetőségeken (Franciaországban: 0800904879, [e-mail]). Ne kísérelje meg saját maga megjavítani a terméket.

Hogyan ártalmatlanítsam az állomást élettartama végén?

Ne dobja az állomást a háztartási hulladékba. Helyezze el egy elektromos és elektronikus berendezések hulladékának (EEE) gyűjtőhelyén. A csomagolás újrahasznosítható.

HASZNÁLATI ÚTMUTATÓ HG07784 TRONIC

Kezelési és biztonsági utalások

SI

NAPAJALNA POLNILNA POSTAJA USB

Kezelési és biztonsági utalások

SI

Navodila za upravljanje in varnostna opozorila Stran 193

Strana 91

Strana 108

Página 125

Side 143

Pagina 159

Oldal 176

193

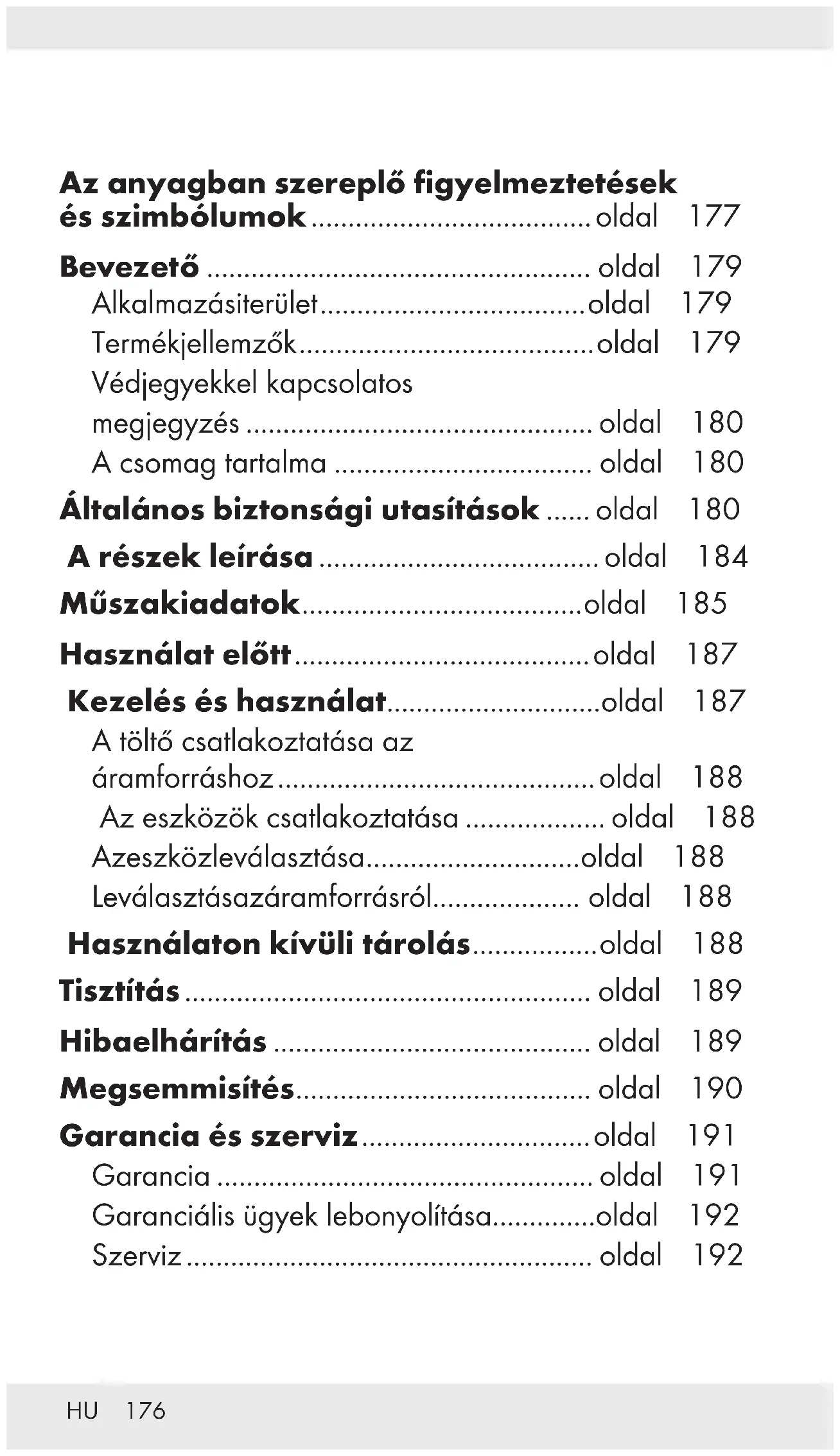

Az anyagban szereplő figyelmeztetések és szimbólumok....oldal 177

Bevezető .... oldal 179

Alkalmazásiterület.....oldal 179

Termékjellemzők.....oldal 179

Védjegyekkel kapcsolatos megjegyzés ....... oldal 180

A csomag tartalma .... oldal 180

Általános biztonsági utasítások ..... oldal 180

A részek leírása ....oldal 184

Müszakiadatok.....oldal 185

Használat előtt.....oldal 187

Kezelés és használat....oldal 187

A töltő csatlakoztatása az áramforráshoz....oldal 188

Az eszközök csatlakoztatása ...... oldal 188

Azeszközleválasztása....oldal 188

Leválasztásazáramforrásról...... oldal 188

Használaton kívüli tárolás......oldal 188

Tisztítás .... oldal 189

Hibaelhárítás .... oldal 189

Megsemmisítés...... oldal 190

Garancia és szerviz......oldal 191

Garancia .... oldal 191

Garanciális ügyek lebonyolítása......oldal 192

Szerviz...... oldal 192

Az anyagban szereplő figyelmeztetések és szimbólumokA használati utasításban, a csomagoláson és magán a készüléken az alábbi szimbólumok és figyelmeztetések szerepelnek:
	VESZÉLY! Ez a szimbólum a „VESZÉLY” jelzőszóval nagy kockázatot rejtő helyzetet jelöl, amelyet ha nem kerülnek el, súlyos sérülést vagy halált eredményez.
	FIGYELMEZTETÉS! Ez a szimbólum a „FIGYELMEZTETÉS” jelzőszóval közepes kockázatot rejtő helyzetet jelöl, amelyet ha nem kerülnek el, súlyos sérülést vagy halált eredményezhet.
	VIGYÁZAT! Ez a szimbólum a „VIGYÁZAT” jelzőszóval kis kockázatot rejtő helyzetet jelöl, amelyet ha nem kerülnek el, könnyű vagy közepes sérülést eredményezhet.
	FIGYELEM! Ez a szimbólum a „FIGYELEM” jelzőszóval az esetleges anyagi kárra utal, amely anyagi kárhoz vezethet, ha nem kerülik el.
	MEGJEGYZÉS: Ez a szimbólum a „MEGJEGYZÉS” jelzőszóval kiegészítő, hasznos tájékoztatást nyújt.
	A termék kizárólag száraz, beltéri helyen történő használatra alkalmas.
	II. szigetelési osztály A termék dupla szigeteléssel rendelkezik, ezért nem szükséges csatlakoztatni a földelő hálózathoz.
	Váltóáram / feszültség
	Egyenáram / Feszültség
	A CE-jelzés a termékre vonatkozó releváns EU-irányelvek betartását jelöli.
	Technológia a töltésidő optimalizálására.
	A szimbólum jelentése, hogy a kezelési utasításokat be kell tartani a termék használata előtt.

USB TÖLTÖÁLLOMÁS

- Bevezető

Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.

- Alkalmazásiterület

Ez a USB TÖLTÖÁLLOMÁS (a továbbiakban: „Termék”) informatikai eszköz, amelyet alapvetően USB-aljzatról működtetett USB-eszközök feltöltésére és üzemeltetésére terveztek. A kompatibilis csatlakoztatott eszközök automatikusan felismerésre kerülnek, és az USB-töltő a megfelelő kimeneti feszültséggel és árammal látja el azokat.

A termék kereskedelmi használatra nem alkalmas. A gyártó nem vállal felelősséget azokért a károkért, amelyek a nem rendeltetésszerű használat miatt következnek be.

Termékjellemzők

A termék 4 darab USB-aljzattal rendelkezik, amelyek teljes maximális kimeneti teljesítménye 65 W. Több USB-aljzat egyidejű használata esetén a maximális

kimeneti teljesítmény 20 W az A típusú USB-aljzatok esetében 2, minden egyes aljzat max. 2,4 A / 12 W kimeneti teljesítményű.

Type C USB-aljzat esetében 1 a maximális kimeneti teljesítmény 45 W.

• Védjegyekkel kapcsolatos megjegyzés

■ Az USB Implementers Forum, Inc. bejegyzett védjegye.
A Smart Fast Charge védjegy, illetve kereskedelmi név az adott tulajdonosok birtokában áll.
A Tronic védjegy, illetve kereskedelmi név az adott tulajdonosok birtokában van.
■ Minden egyéb cégnév vagy termékmegnevezés a megfelelő tulajdonosaik védjegye vagy bejegyzett védjegye.

Acsomagtartalma

1 x USB-töltőállomás

1 x Tápkábel

1 x használati utasítás

⚠️ Általános biztonsági utasítások

A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. Ne feledje mellékeni az összes dokumentációt, ha a terméket harmadik félnek adj át.

⚠️ VESZÉLY!

ÉLET- ÉS BALESETVESZÉLY GYERMEKEK SZÁMÁRA!

Fulladásveszély!

Soha ne hagyjon felügyelet nélkül gyermekeket a csomagolóanyaggal. A csomagolóanyag fulladás veszélyét rejti magában. A gyermekek gyakran alábecsülik a veszélyhelyzeteket. A csomagolóanyag nem játékszer.

A készüléket használhatják gyermekek, akik betöltötték a 8 éves kort, valamint olyan személyek is, akik korlátozott testi, érzékszervi vagy mentális képességekkel rendelkeznek, illetve nem rendelkeznek tapasztalattal vagy ismeretekkel a kezelésében, feltéve hogy a biztonságukért felelős személy felügyeletet gyakorol felettük és kioktatta őket a készülék biztonságos kezelésével és a veszélyekkel kapcsolatban.. Soha ne engedje meg gyermekeknek, hogy játsszanak a termékkel. A készülék tisztítását és karbantartását gyermekek nem végezhetik felügyelet nélkül. Ez a termék nem játékszer.

⚠️ VESZÉLY!

• Áramütés miatt fennálló életveszély! A terméket tartsa távol nedvességtől és nedves helyektől, illetve csepegő vagy fröccsenő víztől!
• Soha ne bontsa meg a termék burkolatát. A termék felnyitásakor fennáll az áramütés veszélye.
• Bizza az összes javítást képzett szakemberre. Javítás szükséges, ha a termék bármilyen módon megsérül (például folyadék folyt, vagy apró tárgyak estek a termékbe), ha a terméket esővíz vagy nedvesség érte, ha nem működik megfelelően, vagy ha leesett.

FIGYELMEZTETÉS!

- Villámlás esetén, illetve ha a terméket hosszabb ideig nem használják, húzza ki a készüléket.

- Mindig a hálózati csatlakozót fogja meg közvetlenül, amikor ki akarja húzni a hálózati aljzatból. Ne magát a tápkábelt húzza.

- Soha ne érintse a dugót nedves kézzel, mivel ez rövidzárlatot vagy áramütést okozhat.

- Ne helyezzen bútorokat vagy hasonló tárgyakat a tápkábelre, és gondoskodjon arról, hogy az ne tudjon beszorulni.

- Soha ne kössön csomót a tápkábelre, és ne kötözze azt más kábelek mellé.

- A károsodott tápkábel vagy dugó tüzet vagy áramütést okozhat. Rendszeresen ellenőrizze a tápkábelt és annak dugóját. Ne használjon sérült tápkábelt vagy tápcsatlakozó dugót.

- A felhasznált elektromos aljzat könnyen elérhető legyen, hogy a dugót vészhelyzet esetén gyorsan ki lehessen húzni.

- Ahhoz, hogy teljesen leválassza a terméket az áramforrásról, ki kell húznia a dugót a hálózati aljzatból. A dugó leválasztó eszközként szolgál. Készenléti módban kis mennyiségű áramot fogyaszt.

- Ha használat közben bármi szokatlant észlel (pl. furcsa zajt, füstöt vagy hasonlót), azonnal válassza le a dugót az elektromos hálózatról és húzza ki az összes csatlakoztatott eszköz kábelét. Ellenőriztesse a terméket szakemberrel, mielőtt ismét használatba venné.

⚠️ FIGYELMEZTETÉS!

- A termék működtetése előtt ellenőrizze a termék bemeneti feszültségét, hogy egyezik-e a helyi hálózati feszültséggel.

• A termék csak száraz beltéri körülmények között használható.
• Tisztítás előtt húzza ki a terméket az aljzatból.
• A konnektor a berendezés közelében és könnyen elérhető legyen.

⚠️ FIGYELEM! ANYAGI KÁR KOCKÁZATA

• A termék nem tartalmaz a felhasználó által javítható alkatrészeket.
• Ne helyezzen égő gyertyát vagy egyéb, nyílt lángot a termékre vagy a közelébe.
• Minden használat előtt ellenőrizze a terméket, hogy nincs-e rajta sérülés. Sérülés esetén ne használja a terméket.
• Ne működtesse a terméket hőforrás, például fűtőtest, illetve egyéb, hőt termelő berendezések közelében!

⚠️ FIGYELEM! Győződjön meg arról, hogy:

• a termék nincs kitéve erős mesterséges fénynek.
• elkerülte a fröccsenő vagy cseppenő víz és maró hatású folyadék érintkezését a termékkel, és a terméket nem működtetik víz közelében A terméket például soha nem szabad vízbe meríteni. Ne helyezzenek a termékre vagy a közelébe vízzel töltött edényeket, pl. vázát vagy italt.
• a terméket nem használják mágneses mezők (pl. hangsugárzók) közvetlen közelében.
• nem hatol semmiféle idegen tárgy a termék belsejébe.
• a terméket soha nem teszik ki szélsőséges hőmérséklet-ingadozásnak, mivel ez páralecsapódást és rövidzárlatot okozhat. Ha azonban a terméket rendkívüli hőmérséklet-

ingadozásnak tették ki, várjon (kb. 2 órát) amíg az eléri a környezeti hőmérsékletet, mielőtt használatba venné.

• a terméket nem tették ki erős ütésnek vagy rezgésnek.
• a csatlakoztatott kábeleket úgy vezetik, hogy senki se tudjon rájuk lépni vagy megbotlani bennük. Sérülés kockázata áll fenn.
• nem tettek tárgyakat a kábelre és a kábelek nem fekszenek éles peremeken, mert ellenkező megrongálódhatnak.
• a tápkábel védve van a rálépéstől és a becsípődéstől vagy túlzott meggörbítéstől, különösen a csatlakozóknál, a kényelmi csatlakozóknál és azon a ponton, ahol kilép a termékből.

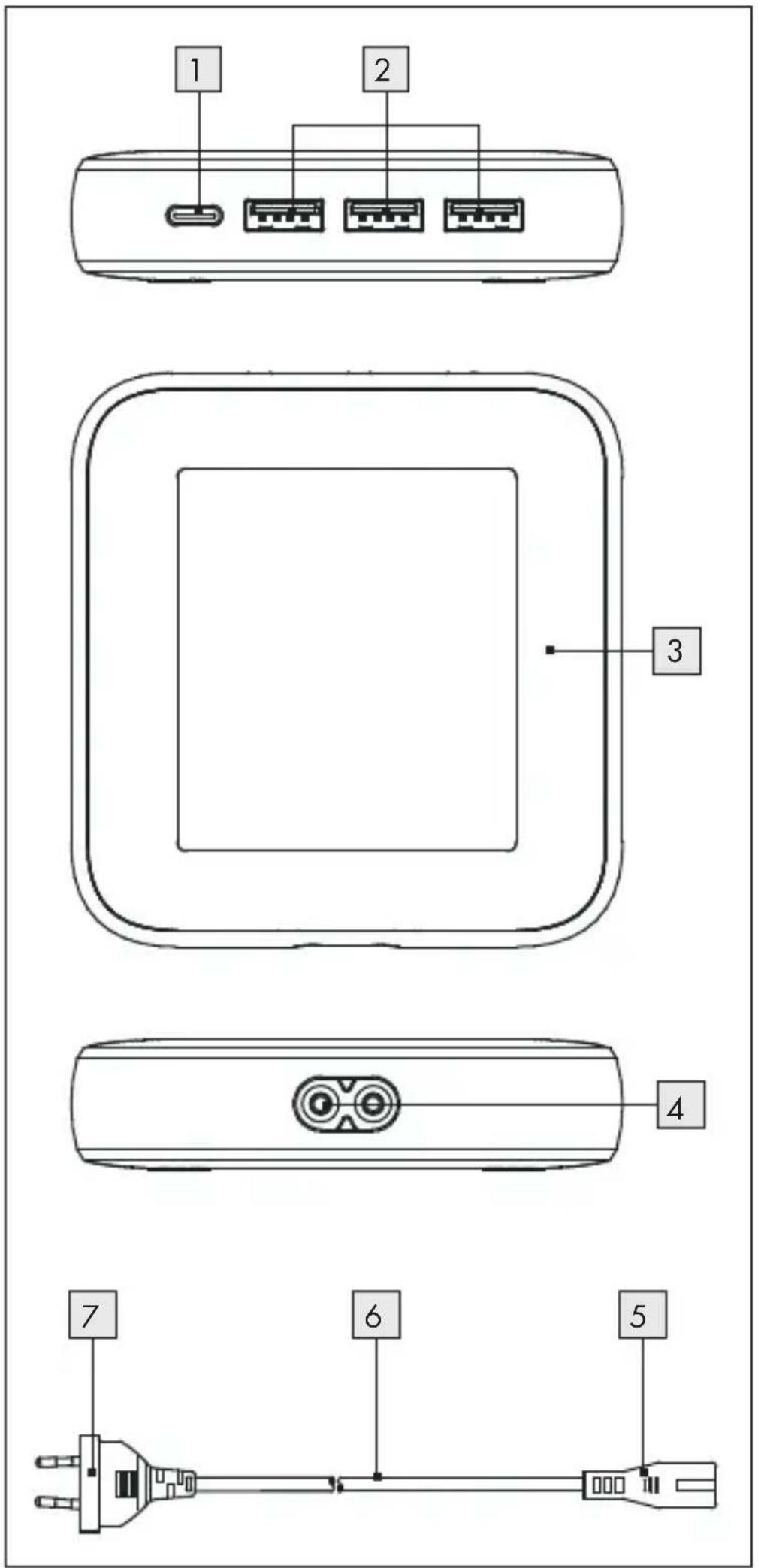

● A részek leírása

Lásd a kihajtható lapot.

1 USB Type C-aljzat
2 USB Type A-aljzatok
3 USB-töltőelosztó
4 Tápkábel aljzata
5 Tápkábel-csatlakozó
6 Tápkábel
7 Tápcsatlakozó dugó

●Müszakiadatok

A gyártó neve vagy OWIM GmbH & Co.

védjegye, kereskedelmi KG HRA 721742

jegyzékszáma és címe: Stiftsbergstraße 1, 74167

Neckarsulm, GERMANY

Modellazonosító: HG07784

Bemeneti feszültség és

áramerősség: 100 - 240 V \~, 2 A

Bemeneti hálózati

frekvencia: 50 / 60 Hz

USB Type A (2)

aljzatok) kimeneti

feszültsége: 5,0 V

三

USB Type C (PD*

aljzat 1) kimeneti

feszültsége:

2,4 A (USB-aljzatonként)

4,0 A (Összesen)

USB Type C-aljzat

kimeneti áramerőssége:

(PD* aljzat 1):

3,0 A (5,0-15,0 V=

számára)

2,25 A (20,0 V=számára)

Teljes kimeneti teljesítmény:	65,0 W (USB „A” és „C” típusú)12,0 W, 5,0 V---2,4 A(USB „A” típusú)20,0 W, 5,0 V---4,0 A(USB „A” típusú, teljes)15,0 W, 5,0 V---3,0 A vagy27,0 W, 9.0 V---3,0 A,vagy 36,0 W, 12,0 V---3,0 A, vagy 45,0 W,15,0 V=3,0 A, vagy45,0 W, 20,0 V---2,25 A(USB „C” típusú)
Átlagos aktív hatásfok:	86,00 %
Hatásfok kis terhelés mellett (10 %): 74,00 %
Terhelésmentes energiafogyasztás: 0,30 W
Védelmi osztály:	II / [IMAGE]
Méretek: kb. 94 x 90 x 21 mm
Tömeg (Főegység): kb. 210 g
Működési hőmérséklet: 0 - 35 °C, 40 - 85 % relatív páratartalom
Tárolási hőmérséklet: 0 - 45 °C
Páratartalom(lecsapódás nélkül) 10 - 70 %
csatlakozókábelhossza. kb. 1,2 m

i MEGJEGYZÉS: A készülék műszaki adatai, illetve kialakítása figyelmeztetés nélkül megváltozhatnak.

*A Power Delivery (PD) élenjáró technológia, amely lehetővé teszi a PD-kompatibiis eszközök rendkívül gyors feltöltését, beleértve az Apple iPhone és Samsung Android mobileszközöket.

●Használat előtt

i MEGJEGYZÉS:

• Minden alkatrészt ki kell csomagolni és a csomagolóanyagot teljes mértékben el kell távolítani.
• Használatba vétel előtt győződjön meg arról, hogy a csomag tartalma hiánytalan és ép!
• Ha bármelyik tétel sérült vagy hiányzik, vegye fel a kapcsolatot az eszköz értékesítőjével.

- Kezelés és használat

FIGYELEM! TÚLMELEGEDÉS KOCKÁZATA! A csatlakoztatott eszközök teljes energiafogyasztása nem haladhatja meg a 65 W-ot (USB Type-A 20 W 2 és USB Type-C 45 W 1).

FIGYELEM! Ha a terméket a maximális terheléssel használja, akkor felmelegedhet. Ez ebben az esetben normális: a termék több áramot fogyaszt, és ezért több hőt termel.

A töltő csatlakoztatása az áramforráshoz

Csatlakoztassa a tápkábel-csatlakozót tápkábel aljzatához 4.
Dugja a hálózati csatlakozódugégy könnyen hozzáférhető hálózati aljzatba. A feszültségre vonatkozó követelmények a „Műszaki adatok” fejezetben találhatók.

Az eszközök csatlakoztatása

Csatlakoztassa az eszközök USB-dugóit a kívánt USB-aljizatba (USB Type A 2 vagy USB Type C 1). A csatlakoztatott készülékhez szükséges optimális töltési feszültség / töltési áram automatikusan beállítódik.

Az eszköz leválasztása

A töltés befejezése után egyszerűen húzza ki a készülék USB-dugóját a termékből.

Leválasztás az áramforrásról

Fogja meg a hálózati csatlakozódugés húzza ki a hálózati aljzatból. Ne a tápkábelt 6 húzza.

●Használaton kívüli tárolás

A terméket száraz helyen, portól és közvetlen napfénytől védve tárolja.

Tisztítás

• Tisztítás előtt húzza ki a terméket a konnektorból és az összes dugót belőle!
• Ügyeljen arra, hogy a termékbe ne jusson nedvesség tisztítás közben, mert ettől megrongálódhat a termék és javítás válhat szükségessé.
• Kizárólag tiszta, száraz törlőkendővel történhet a termék tisztítása és soha ne használjon maró folyadékot / súroló hatású tisztítószereket a célra. A makacs szennyeződések eltávolításához használjon egy enyhe tisztítószerrel megnedvesített törlőkendőt.

●Hibaelhárítás

Mi a teendő, ha a külső eszközök nem kapnak tápfeszültséget a termékröl?

Ellenőrizze a tápkábel csatlakozását a konnektor a termék között.
Ellenőrizze az USB-kábel (nem tartozék) csatlakozását a külső eszközök és a termék között.
Győződjön meg arról, hogy a külső eszköz töltőaljzata megfelelően működik.

Mi a teendő, ha az eszköz nagyon lassan tölt?

Ellenőrizze, hogy nem helytelen USB-aljzathoz csatlakoztatta-e az eszközt.

●Megsemmisítés

Csomagolás:

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le.

A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok / 20–22: papír és karton / 80–98: kötőanyagok.

Termék:

A nem használt termék ártalmatlanításának lehetőségeiről tájékozódjon települése önkormányzatánál.

A mellette lévő áthúzott kerekes szemeteskuka szimbólum azt jelzi, hogy ez a készülék a 2012/19/EU hatálya alá tartozik. Az irányelv kimondja, hogy ezt a készüléket élettartama lejártával nem szabad a szokványos háztartási hulladékkal együtt megsemmisíteni, hanem speciális gyűjtőhelyen, újrahasznosítóban, vagy ártalmatlanító-üzemben kell azt leadni.

A megsemmisítés díjmentes.

Óvja a természetet és szakszerűen semmisítse meg készülékeit.

A termék újrahasznosítható, kiterjesztett gyártói felelősség alá tartozik elkülönítve kell gyűjteni.

●Garancia és szerviz

Garancia

A terméket szigorú minőségi előírások betartásával gondosan gyártottuk, és szállítás előtt lelkiismeretesen ellenőriztük. Ha a terméken hiányosságot tapasztal, akkor a termék eladójával szemben törvényes jogok illetik meg Önt. Ezeket a törvényes jogokat a következőkben ismertetett garancia vállalásunk nem korlátozza.

A termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garanciális idő a vásárlás dátumával kezdődik. Kérjük, jól őrizze meg a pénztári blokkot. Ez a bizonylat szükséges a vásárlás tényének az igazolásához.

Ha a termék vásárlásától számított 3 éven belül anyag-vagy gyártási hiba merül fel, akkor a választásunk szerint a terméket ingyen megjavítjuk vagy kicseréljük. A garancia megszűnik, ha a terméket megrongálták, nem szakszerűen kezelték vagy tartották karban.

A garancia az anyag- vagy gyártáshibákra vonatkozik. A garancia nem terjed ki azokra a termékrészekre, melyek normál kopásnak vannak kitéve és ezért fogyóeszköznek tekinthetők (pl. elemek), vagy a törékeny részekre sérülésére, pl. kapcsolók, akkuk, vagy üvegből készült részek.

Garanciális ügyek lebonyolítása

Ügyének gyors elintézhetősége céljából, kérjük kövesse az alábbi útmutatást:

Kérjük, kérdések esetére készítse elő a pénztárblokkot és a cikkszámot (IAN 386223_2110) a vásárlás tényének az igazolására.

Kéjük, hogy a cikkszámot olvassa le a típustábláról, a gravírozásból, az Útmutató címoldaláról (balra lent), illetve a hátoldalon, vagy a termék alján található matricáról.

Amennyiben működési hibák, vagy egyéb hiányosság lépne fel, előszöris vegye fel a kapcsolatot a következőkben megnevezett szervizek egyikével telefonon, vagy e-mailen.

A hibásnak ítélt terméket ezután a vásárlást igazoló blokk, valamint a hiba leírásának és keletkezési idejének mellékelésével díjmentesen postázhatja az Önnel közölt szervizcímre.

Szerviz

HU SzervizMagyarország

Tel.: [phone]

E-mail: [e-mail]

CE

Uporabljena opozorila in simboli.... Stran 194

Uvod .... Stran 196
