HG07784 - USB nabíjecí stanice TRONIC - Bezplatný návod k obsluze

Typ produktu	USB nabíjecí stanice
Značka	Tronic
Model	HG07784
Rozměry	94 x 90 x 21 mm
Hmotnost	210 g (hlavní zařízení)
Vstupní napájení	100-240 V~, 2 A, 50/60 Hz
Celkový výstupní výkon	65 W max
USB porty	1 x USB-C (PD, 45 W max), 2 x USB-A (12 W max na port)
Výstupní proud USB-A	2,4 A na port (celkem 4,0 A)
Výstupní proud USB-C	3,0 A (5-15 V), 2,25 A (20 V)
Průměrná aktivní účinnost	86,00 %
Účinnost při nízké zátěži (10 %)	74,00 %
Spotřeba bez zátěže	0,30 W
Třída ochrany	II (dvojitá izolace)
Délka napájecího kabelu	1,2 m
Provozní teplota	0 - 35 °C, 40-85 % RV
Skladovací teplota	0 - 45 °C, 10-70 % RV
Určené použití	Nabíjení USB zařízení v suchém interiéru
Obsah balení	Nabíjecí stanice, napájecí kabel, návod k použití
Údržba a čištění	Odpojte, čistěte suchým nebo mírně vlhkým hadříkem, nepoužívejte korozivní prostředky
Bezpečnost	Nevystavujte vodě, neotevírejte, používejte pouze v interiéru, během bouřek odpojte
Záruka	3 roky od data nákupu

Často kladené otázky - HG07784 TRONIC

Jaká zařízení mohu touto stanicí nabíjet?

Můžete nabíjet jakékoli zařízení kompatibilní s USB (smartphony, tablety atd.) vyžadující až 65 W celkově. Produkt automaticky detekuje příslušné napětí a proud.

Jaký je maximální výkon na jeden USB port?

Porty USB-A poskytují až 12 W (2,4 A) na port, s kombinovaným maximem 20 W pro oba porty. Port USB-C může dodat až 45 W v závislosti na profilu PD (Power Delivery).

Jak zapojit a odpojit stanici?

Zapojte napájecí kabel do stanice a poté do síťové zásuvky. Při odpojování tahejte za zástrčku, ne za kabel. Vždy odpojte při bouřce nebo při delším nepoužívání.

Co dělat, pokud se zařízení nenabíjí?

Zkontrolujte, zda je napájecí kabel správně zapojen a zda síťová zásuvka funguje. Zkontrolujte také USB spojení mezi zařízením a stanicí a ujistěte se, že nabíjecí port zařízení je funkční.

Proč se moje zařízení nabíjí pomalu?

Ujistěte se, že používáte správný USB port. Porty USB-A jsou omezeny na 12 W, zatímco port USB-C může poskytnout až 45 W, pokud je zařízení kompatibilní s PD. Zkontrolujte také, zda je USB kabel vhodný.

Mohu stanici používat venku?

Ne, stanice je určena pouze pro použití v suchém interiéru. Vyhněte se vlhkosti, stříkající vodě a přímému slunečnímu záření.

Jak čistit stanici?

Před čištěním vždy stanici odpojte. Používejte suchý nebo mírně vlhký hadřík. Nikdy nepoužívejte abrazivní nebo korozivní prostředky a zabraňte vniknutí vlhkosti dovnitř.

Jaká je spotřeba v pohotovostním režimu?

Elektrická spotřeba bez zátěže je 0,30 W. Doporučuje se stanici odpojit, když se nepoužívá, aby se ušetřila energie.

Co dělat v případě poruchy?

Okamžitě odpojte stanici a všechna připojená zařízení. Kontaktujte zákaznický servis na adresách uvedených v manuálu (0800904879 pro Francii, [e-mail]?). Nepokoušejte se opravovat výrobek sami.

Jak zlikvidovat stanici po skončení životnosti?

Nevyhazujte stanici do domácího odpadu. Odevzdejte ji do sběrného místa pro elektrická a elektronická zařízení (WEEE). Obal je recyklovatelný.

NÁVOD K OBSLUZE HG07784 TRONIC

Pokyny pro obsluhu a bezpečnostní pokyny

SK

USB NABÍJAČKA

Pokyny pre obsluhu a bezpečnostné pokyny

ES

Návod k použití a bezpečnostní pokyny

SK

Pokyny pre obsluhu a bezpečnostné pokyny

ES

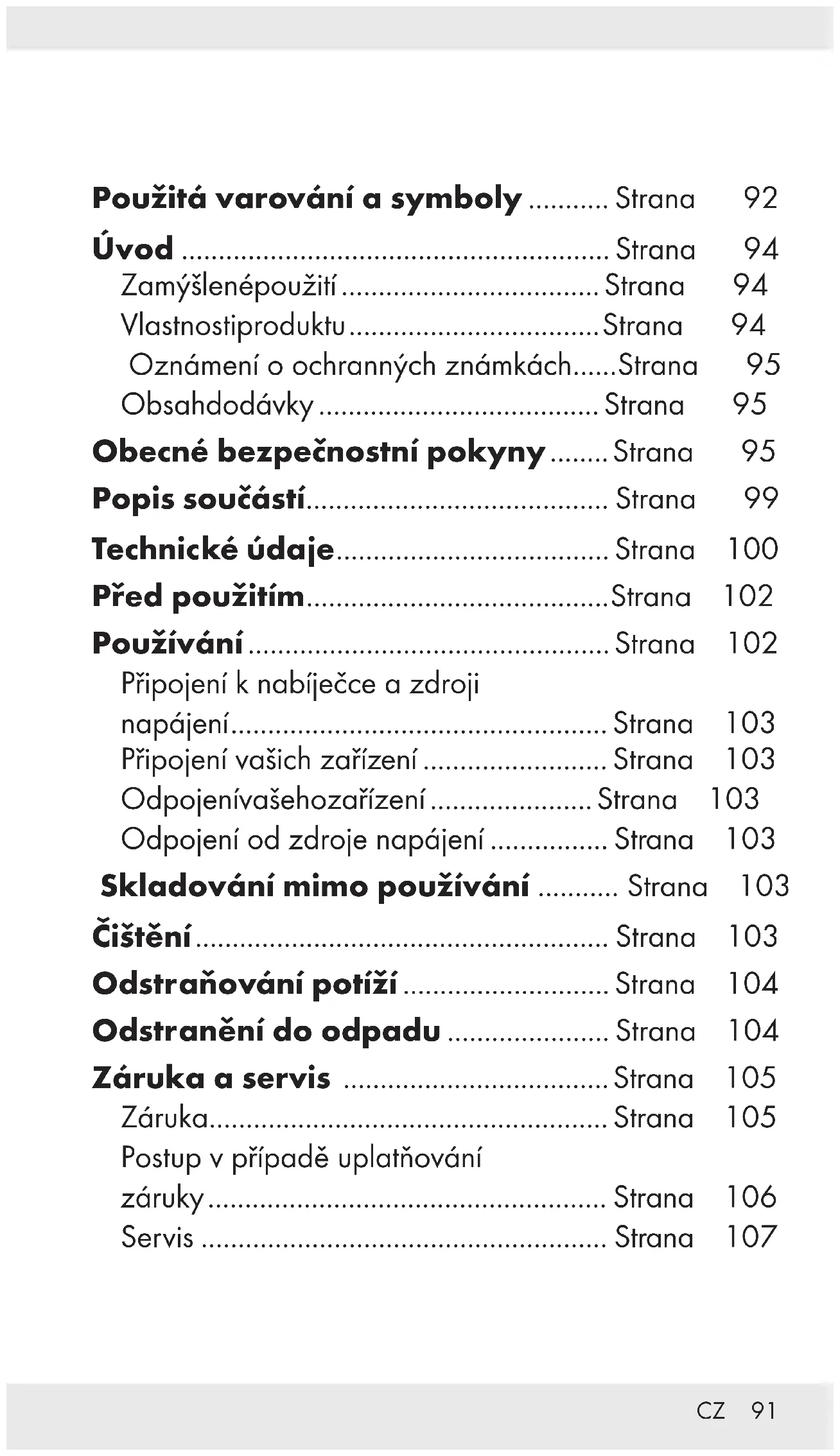

Použitá varování a symboly ...... Strana 92

Úvod ...... Strana 94

Zamýšlenépoužití ...... Strana 94

Vlastnostiproduktu....Strana 94

Oznámení o ochranných známkách.....Strana 95

Obsahdodávky ...... Strana 95

Obecné bezpečnostní pokyny ..... Strana 95

Popis součástí.... Strana 99

Technické údaje...... Strana 100

Před použitím......Strana 102

Používání ...... Strana 102

Připojení k nabíječce a zdroji napájení...... Strana 103

Připojení vašich zařízení ...... Strana 103

Odpojenívašehozařízení ...... Strana 103

Odpojení od zdroje napájení ...... Strana 103

Skladování mimo používání ...... Strana 103

Čištění...... Strana 103

Odstraňování potíží ...... Strana 104

Odstranění do odpadu ...... Strana 104

Záruka a servis ...... Strana 105

Záruka.... Strana 105

Postup v případě uplatňování

záruky.... Strana 106

Servis ...... Strana 107

Použitá varování a symbolZde uvedené symboly jsou použity v tomto návodu,na obalu a na jednotce.
	NEBEZPEČÍ! Tento symbol společněse slovním označením „NEBEZPEČÍ”poukazuje na okamžité ohrožení, které- pokud je ignorováno - může vést kzávažným poraněním, či dokonce smrti.
	VAROVÁNÍ! Tento symbol společněse slovním označením „VAROVÁNÍ”poukazuje na střední stupeň ohrožení,které – pokud je ignorováno – můzevést k závažným poraněním nebo smrti.
	UPOZORNĚNÍ! Tento symbolspolečně se slovním označením„UPOZORNĚNÍ” poukazuje na nízkéohrožení, které - pokud je ignorováno- může vést k malému nebo střednímuporanění.
	POZOR! Tento symbol se slovnímoznačení „POZOR” poukazuje napotenciální nebezpečí poškozenímajetku - může vést k poškození majetku.
	POZNÁMKA:Tento symbol společně se slovním označením „POZNÁMKA“ uvádí dodatečné užitečné informace.
	Tento produkt používejte pouze v suchých vnitřních prostorech.
	Bezpečnostní třída II Tento výrobek je opatřen dvojitou izolací a nevyžaduje bezpečnostní uzemňovací připojení.
	Střídavý proud/napětí
	Stejnosměrný proud/napětí
	Značka CE vyjadřuje soulad s příslušnými směrnicemi EU, které se vztahují na tento výrobek.
Smart Fast Charge	Technologie pro optimalizaci délky nabíjení.
	Tento symbol upozorňuje, že tento produkt je třeba používat podle pokynů.

NABÍJECÍ USB STANICE

•Úvod

Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.

Zamýšlenépoužití

Tato NABÍJECÍ USB STANICE (dále jen „produkt“) je zařízení informačních technologií určené k napájení a provozu USB zařízení napájených či provozovaných z portu USB. Kompatibilní připojená zařízení jsou automaticky vyhledána a napájení příslušným výstupním napětím a proudem z USB nabíječky.

Tento výrobek není určen pro komerční použití. Za škody způsobené použitím k nestanovenému účelu výrobce neručí.

Vlastnostiproduktu

Tento produkt je vybaven 4 USB porty s celkovým maximálním výstupním výkonem 65 W. Při současném používání více portů USB současně je maximální výstupní výkon 20 W pro porty typu A USB 2, každý port s výstupem max. 2,4 A / 12 W.

V případě portu USB Type-C 1 je maximální výstupní výkon 45 W.

Oznámení o ochranných známkách

■ ^® je USB registrovaná ochranná známka organizace USB Implementers Forum, Inc.
Ochranná známka a obchodní název Smart Fast Charge je majetkem příslušných vlastníků.
Ochranná známka a obchodní název Tronic je majetkem příslušných vlastníků.
Všechny ostatní názvy produktů jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.

Obsahdodávky

1 x nabíjecí USB stanice
1 x napájecí kabel
1 x návod k obsluze

Obecné bezpečnostní pokyny

Před použitím produktu se prosím seznamte se všemi bezpečnostními a provozními pokyny! Při předávání tohoto produktu další osobě rovněž předejte veškerou dokumentaci!

NEBEZPEČÍ!

OHROŽENÍ ŽIVOTA A RIZIKO ZRANĚNÍ U BATOLAT A MALÝCH DĚTÍ!

Nebezpečí udušení!

Zásadně neponechávejte malé děti bez dozoru s obalovým materiálem. Obalový materiál představuje riziko udušení. Děti si často neuvědomují rizika.

Obalový materiál není na hraní.

Tento produkt mohou používat děti od 8 let a také osoby s omezenými fyzickými, senzorickými nebo mentálními schopnostmi nebo nedostatečnými zkušenostmi a/nebo znalostmi, pokud jsou pod dohledem nebo jsou instruovány v bezpečném používání produktu a chápou související rizika. Zabraňte dětem, aby si hrály s tímto produktem. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru. Tento produkt není na hraní.

NEBEZPEČÍ!

• Nebezpečí úrazu elektrickým proudem! Tento produkt uchovávejte mimo dosah vlhkosti, vlhkého prostředí, kapající nebo stříkající vody!
• Produkt v žádném případě neotevírejte. V případě otevření produktu hrozí úraz elektrickým proudem.
• Veškerý servis smí provádět pouze kvalifikovaný pracovník. Pokud dojde k jakémukoli poškození tohoto produktu, je třeba jej opravit. Mezi příklady poškození patří vniknutí tekutiny nebo předmětů do produktu, vystavení produktu dešti nebo vlhku, pokud produkt nefunguje normálně nebo pokud došlo k jeho pádu.

⚠️ VAROVÁNÍ!

- Za bouřky nebo před delším nepoužíváním odpojte produkt od elektrické zásuvky.

- Uchopte pevně síťovou zástrčku vždy, když ji chcete vytáhnout ze zásuvky. Netahejte za samotný napájecí kabel.

- V žádném případě se nedotýkejte síťové zástrčky mokrýma rukama. V opačném případě může dojít ke zkratu nebo k úrazu elektrickým proudem.

• Na napájecí kabel nestavte nábytek ani podobné objekty a zajistěte, aby se něj nezakopávalo.
• V žádném případě nedělejte na napájecím kabelu uzly ani jej nesvazujte s jinými kabely.
• Poškozený napájecí kabel nebo síťová zástrčka mohou způsobit požár nebo úraz elektrickým proudem. Pravidelně kontrolujte napájecí kabel a síťovou zástrčku. Nepoužívejte poškozený napájecí kabel či síťovou zástrčku.
• Elektrická zásuvka musí být snadno přístupná, aby bylo v případě nouze možné síťovou zástrčku rychle odpojit.
• Chcete-li produkt zcela odpojit od napájení, musíte odpojit síťovou zástrčku od elektrické zásuvky. Sítová zástrčka slouží jako oddělovač. V pohotovostním režimu se spotřebovává méně energie.
• Pokud si všimnete neobvyklého hluku, kouře či podobných zvláštních situací, okamžitě odpojte síťovou zástrčku ze zásuvky a odpojte všechna připojená zařízení. Před dalším použitím nechte produkt zkontrolovat kvalifikovanou osobou.

⚠️ VAROVÁNÍ!

• Před používáním tohoto produktu zkontrolujte, zda vstupní napětí tohoto produktu odpovídá napětí ve vaší místní síti.
• Tento produkt lze používat pouze v suchém vnitřním prostředí.
• Před čištěním odpojte výrobek z elektrické zásuvky.
• Elektrická zásuvka by se měla nacházet v blízkosti zařízení a být snadno přístupná.

⚠️ POZOR! NEBEZPEČÍ POŠKOZENÍ MAJETKU

• Tento produkt neobsahuje žádné součásti, které by si mohl uživatel opravit vlastními silami.
• Neumístujte zapálení svíčky nebo jiné zdroje otevřeného ohně na produkt nebo vedle něho.
• Před každým použitím zkontrolujte, zda není poškozený výrobek ani příslušenství. Poškozený výrobek v žádném případě nepoužívejte.
• Tento produkt nepoužívejte v blízkosti zdrojů teply, například radiátorů nebo jiných zařízení vyzařujících teplo!

⚠️ POZOR! Vždy se ujistěte, že:

- Na produkt nepůsobí žádné přímé sluneční záření ani jasné umělé světlo.

- Produkt není vystaven působení stříkající nebo kapající vody či agresivních kapalin a nesmí se používat v blízkosti vody. Především se nikdy nesmí ponořit (do blízkosti produktu nebo na něj neumístujte předměty naplněné vodou, například vázy nebo skleničky).

- Produkt se nepoužívá v bezprostřední blízkosti magnetických polí (například reproduktorů).

- Do produktu nejsou vloženy žádné cizí předměty.

- Produkt není vystaven větším teplotním rozdílům, které by mohly způsobit vznik kondenzace a následně zkrat. Pokud byl produkt vystaven extrémním rozdílům teplot, před jeho zapnutím vyčkejte, dokud nedosáhne teploty prostředí (asi 2 hodiny).

• Produkt není vystaven nadměrným otrésům a vibracím.
• Připojené kabely jsou vždy uvedeny tak, aby se na ně nestoupalo a nezakopávalo. Hrozí nebezpečí zranění.
• na kabel nepokládejte žádné předměty a kabely nesmí vést přes ostré okraje, protože by mohlo dojít k jejich poškození.
• Napájecí kabel je chráněn před pošlapáním, přiskřípnutím nebo zlomením. Zvláštní pozornost je třeba věnovat zástrčkám, zásuvkám a místu, kde kabel opouští produkt.

●Popissoučástí

Rozevřete přeloženou stránku.

1 Port USB Type C
2 Porty USB Type A
3 Nabíjecí rozbočovač USB
4 Zásuvka pro napájecí kabel
5 Konektor napájecího kabelu
6 Napájecí kabel
7 Zástrčka

●Technickéúdaje

Název nebo	OWIM GmbH & Co. KG
obchodní známka	HRA 721742
výrobce, identifikační	Stiftsbergstraße 1, 74167
číslo a adresa:	Neckarsulm, NĚMECKO

Identifikátor modelu: HG07784

Vstupní napětí a proud: 100 - 240 V \~, 2 A

Frekvence vstupního napájení: 50 / 60 Hz

Výstupní napětí USB Type A (porty 2): 5,0 V ===

Výstupní napětí USB 5,0 V = 9,0 V / === Type C (port PD* 12,0 V = 15,0 V / === 1): 20,0 V ===

Výstupní proud USB 2,4 A (na port USB) Type A (porty 2): 4,0 A (celkem)

Celkový výstupnívýkon:	65,0 W (USB Type A a C)12,0 W, 5,0 V=2,4 A(USB Type A)20,0 W, 5,0 V=4,0 A(USB Type A, Celkový)15,0 W, 5,0 V=3,0 A,nebo 27,0 W, 9.0 V=3,0 A, nebo 36,0 W, 12,0V=3,0 A, nebo 45,0 W,15,0 V=3,0 A, nebo45,0 W, 20,0 V=2,25 A(USB Type C)
Průměrná aktivníúčinnost: 86,00 %
Účinnost při nízkémzatížení (10 %): 74,00 %
Příkon bez zátěže: 0,30 W
Třída ochrany:	II / [IMAGE]
Rozměry: přibl. 94 x 90 x 21 mm
Hmotnost (hlavnízařízení): přibl. 210 g
Provozní teplota: 0 až 35 °C , 40 až 85 % rel.vlhkost
Skladovací teplota: 0 - 45 °C
Vlhkost (bezkondenzace): 10 - 70 %
Délka napájecíhokabelu: přibl. 1,2 m

i POZNÁMKA: Změna technických údajů a designu bez předchozího upozornění vyhrazena.

*Power Delivery (PD) je moderní technologie, která umožňuje velmi rychlé nabíjení všech zařízení, která jsou s touto technologií kompatibilní, včetně mobilních zařízení Apple iPhone a Samsung Android.

●Před použitím

i POZNÁMKA:

• Veškeré součásti musí být vybaleny a obalový materiál musí být kompletně odstraněn.
• Před použitím ověřte, zda je obsah krabice úplný a nepoškozený!
• V případě, že zjistíte poškození výrobku nebo chybějící díly, obraťte se na prodejce.

●Používání

⚠️ POZOR! NEBEZPEČÍ PŘEHŘÁTÍ! Celková proudová spotřeba všech připojených zařízení nesmí překročit 65 W (USB Type-A 20 W 2 a USB Type-C 45 W 1).

⚠️ POZOR! Při používání pod max. zatížením se tento výrobek může zahřívat. To je v tomto případě normální, protože výrobek spotřebovává více energie a proto vytváří více tepla.

Připojení k nabíječce a zdroji napájení

Připojte konektor napájecího kabelo zásuvky pro napájecí kabel 4.
Připojte zásíčno snadno dostupné zásuvky. Požadavky na napětí najdete v sekci „Technické údaje“.

Připojení vašich zařízení

Připojte zástrčky svých zařízení USB k požadovanému portu USB (USB Type A 2 nebo USB type C 1). Optimální napájecí napětí/proud pro připojené zařízení se nastaví automaticky.

- Odpojení vašeho zařízení

■ Po nabití jednoduše odpojte zástrčku USB vašeho zařízení od produktu.

- Odpojení od zdroje napájení

Uchopte záštrčkuodpojte ji ze zásuvky. Netahejte za napájecí kabel 6.

●Skladování mimo používání

Tento produkt skladujte v suchém prostředí, které je chráněno před prachem a přímým slunečním zářením.

Čištění

• Před čištěním odpojte produkt ze zásuvky a odstraňte všechny zástrčky!
• Aby se zabránilo poškození produktu a nezbytným opravám, zabraňte, aby produkt během čištění navlhl.

- K čištění produktu používejte pouze čistý a suchý hadřík a zásadně nepoužívejte korozivní kapaliny/abrazivní čisticí prostředky. K odstranění tuhé špíny použijte mírně navlhčený hadřík a jemný čisticí prostředek.

●Odstraňování potíží

Co mám dělat, pokud se externí zařízení nenabíjí?

■ Zkontrolujte napájecí kabel mezi zásuvkou a produktem.
■ Zkontrolujte připojení USB kabelu (není součástí balení) mezi externím zařízením a produktem.
Ujistěte se, že napájecí zásuvka externího zařízení rádně funguje.

Co mám dělat, pokud se zařízení nabíjí velmi pomalu?

■ Zkontrolujte, zda jste zařízení nepřipojili k nesprávnému USB portu.

●Odstranění do odpadu

Balení:

Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

Při třídění odpadu se řid’te podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.

Výrobek:

Informujte se o možnostech likvidace vysloužilého výrobku u správy Vaší obce nebo města.

Vedle uvedený symbol přeškrtnuté odpadní nádoby na kolečkách značí, že pro výrobek platí směrnice 2012/19/EU. Tato směrnice stanovuje, že se přístroj nesmí odstraňovat do normálního domácího odpadu, ale do zvláštních, speciálně založených sběren, sběren zužitkovatelných materiálů nebo speciálních provozů

Toto odstranění do odpadu je pro Vás bezplatné.

Chraňte životní prostředí a odstraňujte do odpadu odborně.

Výrobek je recyklovatelný, podléhá rozšířené zodpovědnosti výrobce a likviduje se odděleně.

●Záruka a servis

Záruka

Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.

Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.

Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.

Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.

- Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování Vašeho případu se říd'te následujícími pokyny:

Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 386223_2110) jako doklad o zakoupení.

Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.

V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení.

Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.

Servis

cz Servis Česká republika

Tel.: [phone]

E-Mail: [e-mail]

CE

Použité výstrahy a symboly......Strana 109

Úvod ...... Strana 111

Určenépoužitie.... Strana 111

Vlastnostivýrobku ...... Strana 112

Obsahdodávky ...... Strana 112

Všeobecné bezpečnostné pokyny ...... Strana 113

Technické údaje.... Strana 117

Pred použitím......Strana 119

1 x USB nabíjačka
1 x napájací kábel
1 x návod na používanie

⚠️ Všeobecné bezpečnostné pokyny

- Pred použitím tohto výrobku skontrolujte vstupné napätie tohto výrobku, aby ste zistili, či je toto napätie rovnaké ako napätie vášho miestneho napájacieho zdroja.

Názov alebo	OWIM GmbH & Co. KG
obchodná značka,	HRA 721742
IČO a adresa	Stiftsbergstraße 1, 74167
výrobcu:	Neckarsulm, NEMECKO

Identifikátor modelu: HG07784

Dížka napájacieho kábla: približne 1,2 m

Pripájanie zariadení

■ Po dokončení nabíjania jednoducho odpojte zástrčku USB zariadenia od výrobku.

Uchopte záštrčkuodpojte ju zo sieťovej zásuvky. Net’ahajte za napájací kábel 6 .
